电工复习计算题详细答案

电工作业计算试题及答案一、单选题（每题10分，共50分）1. 在电阻为20欧姆的串联电路中，流过电阻的电流为5安培，则电路总电压为：A. 25VB. 100VC. 75VD. 500V答案：C. 75V2. 一个电容器两端加100伏特的电压，存储的能量为10焦耳，则该电容器的电容量为：A. 10法拉B. 1法拉C. 0.1法拉D. 100法拉答案：C. 0.1法拉3. 电路中有一个电阻为10欧姆的电阻器，通过电阻的电流为2安培，则通过电阻器消耗的功率为：A. 2瓦特B. 4瓦特C. 10瓦特D. 20瓦特答案：B. 4瓦特4. 电压为220V的电源驱动一个电阻为40欧姆的负载，求通过该负载的电流大小：A. 5.5安培B. 0.0055安培C. 0.55安培D. 550安培答案：C. 0.55安培5. 一个电动机的输入功率为2000瓦特，输出功率为1800瓦特，求该电动机的效率：A. 90%B. 80%C. 100%D. 10%答案：B. 80%二、计算题（每题20分，共80分）1. 电路中有两个串联电阻，电阻1为30欧姆，电阻2为40欧姆，流过电路的电流为2安培，求电路总电压。

解答：根据欧姆定律，电压和电阻、电流之间的关系是U = I * R。

在串联电路中，电流不变，所以总电压为各个电阻的电压之和。

电阻1的电压为：U1 = I * R1 = 2 * 30 = 60V电阻2的电压为：U2 = I * R2 = 2 * 40 = 80V所以，电路总电压为：60V + 80V = 140V答案：140V2. 一个电容器的电容量为60微法，两端加的电压为12伏特，求该电容器所存储的能量。

解答：电容器存储的能量可以通过公式E = 0.5 * C * U^2计算，其中E为能量，C为电容量，U为电压。

将题目给出的数据代入公式，可得：E = 0.5 * 60 * 10^-6 * (12)^2 = 0.432焦耳答案：0.432焦耳3. 一个电路中有一个电感为0.05亨利的电感器，通过电感的电流变化率为200A/s，求电感两端的感应电动势。

电工学复习题一、单项选择题（请选出1个正确答案填入括号中）。

1. 图示电路中，V U V U bc ac2,8=-=，b a U 为( ) 。

A. -10VB. 10VC. -6VD. 6V 答案： A2.图示电路中，电流I 的值为( )。

A. -4A B. 8A C. 4A D. -8A 答案： A3. 图示电路中，B U 为( )。

A. -16VB. 4VC. -4VD. 16V答案： A4. 交流电的有效值是根据( )原理来确定的。

A. 电阻之和B. 回路电压C. 电流的热效应D. 电容和电感 答案： C5. 以支路电流为电路的独立变量，列出KCL 和KVL 方程，求解电路中电流的方法叫( ) 。

A. 回路电压法 B. 节电电压法 C. 支路电流法 D. 回路电流法 答案： C6. 正弦量的三要素指的是( )。

A. 振幅、角频率和周期B. 振幅、角频率和初相位C. 有效值、角频率和周期D. 振幅、角频率和初相位 答案：B7. 变压器是根据( )原理制成的一种静止电器。

A. 欧姆定律 B. 电磁感应 C. 交流电 D. 克希荷夫定律 答案：B8.单一参数电阻元件的无功功率为（ ）值。

A. 1WB. 0C. -1WD. 1Var 答案：B9. 单一参数电感元件的有功功率为（ ）值。

A. 1W B. -1W C. 1Var D. 0 答案：D10.在纯电感交流电路中，以下关系式正确的是( )。

A. i u X L L =B.••=IU X LL C.iU X L L = D. L L X I j U ••=答案：D11. 单一参数电容元件的有功功率为（ ）值。

A. 0 B. 正 C. 负 D. 不确定 答案：A12.电路组成的三要素为( )。

A. 电源、负载和中间环节B. 电源、负载和控制设备C. 电源、负载和开关D. 电阻、电感和电容 答案：A13. 图示电路中，B U 为( )。

A. -16VB. 4VC. -4VD. 16V 答案：A14. 单一参数电阻元件的无功功率为（ ）值。

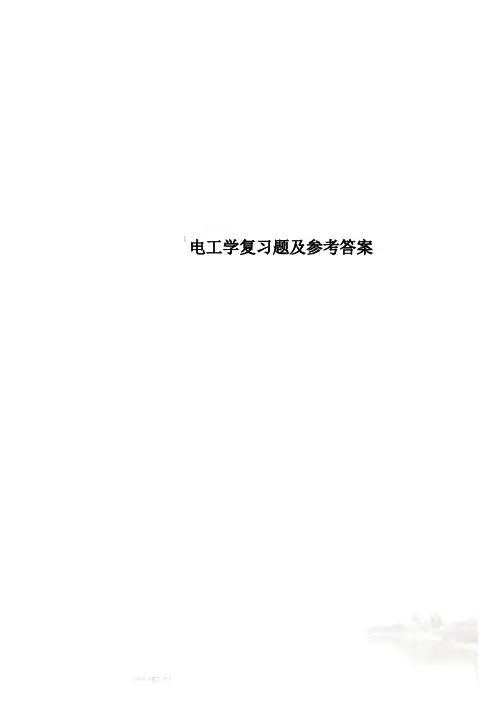

电工学复习题及参考答案第1章 直流电路 习题参考答案一、 填空题：1. 任何一个完整的电路都必须有 电源 、 负载 和 中间环节 3个基本部分组成。

具有单一电磁特性的电路元件称为 理想 电路元件，由它们组成的电路称为 电路模型 。

电路的作用是对电能进行 传输 、 分配 和 转换 ；对电信号进行 传递 、 存储 和 处理 。

2. 反映实际电路器件耗能电磁特性的理想电路元件是 电阻 元件；反映实际电路器件储存磁场能量特性的理想电路元件是 电感 元件；反映实际电路器件储存电场能量特性的理想电路元件是 电容 元件，它们都是无源 二端 元件。

3. 电路有 通路 、 开路 和 短路 三种工作状态。

当电路中电流0R U I S、端电压U ＝0时，此种状态称作 短路 ，这种情况下电源产生的功率全部消耗在 内阻 上。

4.从耗能的观点来讲，电阻元件为 耗能 元件；电感和电容元件为 储能 元件。

5. 电路图上标示的电流、电压方向称为 参考方向 ，假定某元件是负载时，该元件两端的电压和通过元件的电流方向应为 关联参考 方向。

二、 判断题：1. 理想电流源输出恒定的电流，其输出端电压由内电阻决定。

（错）2. 电阻、电流和电压都是电路中的基本物理量。

（错）3. 电压是产生电流的根本原因。

因此电路中有电压必有电流。

（错）4. 绝缘体两端的电压无论再高，都不可能通过电流。

（错）三、选择题：（每小题2分，共30分）1. 当元件两端电压与通过元件的电流取关联参考方向时，即为假设该元件（A ）功率；当元件两端电压与通过电流取非关联参考方向时，即为假设该元件（B ）功率。

A 、吸收；B 、发出。

2. 一个输出电压几乎不变的设备有载运行，当负载增大时，是指（ C ）A 、负载电阻增大；B 、负载电阻减小；C 、电源输出的电流增大。

3. 当电流源开路时，该电流源内部（ C ）A 、有电流，有功率损耗；B 、无电流，无功率损耗；C 、有电流，无功率损耗。

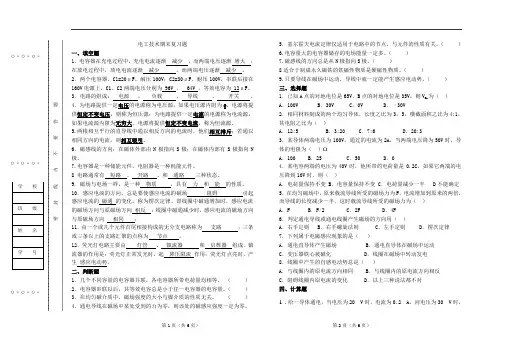

第1页（共4页） 第2页（共4页）○－○－○－○－○－○－○－○－○－密封线内不要答题电工技术期末复习题 一、填空题1．电容器在充电过程中，充电电流逐渐 减少 ，而两端电压逐渐 增大 ；在放电过程中，放电电流逐渐 减少 ，而两端电压逐渐 减少 。

2．两个电容器，C1=20μF ，耐压100V ；C2=30μF ，耐压100V ，串联后接在160V 电源上，C1、C2两端电压分别为 96V ， 64V ，等效电容为 12μF 。

3．电路的组成： 电源 、 负载 、 导线 、 开关 。

4．为电路提供一定电压的电源称为电压源，如果电压源内阻为0，电源将提供恒定不变电压，则称为恒压源；为电路提供一定电流的电源称为电流源，如果电流源内阻为无穷大，电源将提供恒定不变电流，称为恒流源。

5.两根相互平行的直导线中通以相反方向的电流时，他们相互排斥；若通以相同方向的电流，则相互吸引。

6．磁感线的方向：在磁体外部由N 极指向S 极；在磁体内部有S 极指向N 极。

7.电容器是一种储能元件，电阻器是一种耗能元件。

8 电路通常有 短路 、 开路 、和 通路 三种状态。

9. 磁场与电场一样，是一种 物质 ，具有 力 和 能 的性质。

10．感应电流的方向，总是要使感应电流的磁场 阻碍 引起感应电流的 磁通 的变化，称为楞次定律。

即线圈中磁通增加时，感应电流的磁场方向与原磁场方向 相反 ；线圈中磁通减少时，感应电流的磁场方向与原磁场方向 相同 ；11．由一个或几个元件首尾相接构成的无分支电路称为 支路 ；三条或三条以上的支路汇聚的点称为 节点 。

12．荧光灯电路主要由 灯管 、 镇流器 和 启辉器 组成。

镇流器的作用是：荧光灯正常发光时，起 降压限流 作用；荧光灯点亮时，产生 感应电动势。

二、判断题1．几个不同容量的电容器并联，各电容器所带电荷量均相等。

（ ） 2．电容器串联以后，其等效电容总是小于任一电容器的电容量。

电学计算试题及答案1. 题目：计算电阻R1和R2串联后的总电阻值。

答案：当两个电阻R1和R2串联时，总电阻R等于R1和R2的和，即R = R1 + R2。

2. 题目：已知电路中电流I=2A，电阻R=10Ω，求通过电阻的电压U。

答案：根据欧姆定律，电压U等于电流I乘以电阻R，即U = I * R = 2A * 10Ω = 20V。

3. 题目：计算并联电路中总电流I。

假设电路中有两个并联电阻R1和R2，电流分别为I1和I2，已知I1=3A，I2=4A。

答案：并联电路的总电流I等于各支路电流之和，即I = I1 + I2 = 3A + 4A = 7A。

4. 题目：计算电容器C在电压U=12V下储存的电荷Q。

假设电容C=2μF。

答案：电荷Q等于电压U乘以电容C，即Q = U * C = 12V * 2μF = 24μC。

5. 题目：已知电感L=0.5H，电流I=5A，求电感L储存的能量W。

答案：电感储存的能量W等于0.5乘以电流I的平方乘以电感L，即W = 0.5 * I^2 * L = 0.5 * (5A)^2 * 0.5H = 6.25J。

6. 题目：计算直流电路中电阻R=20Ω的功率P。

假设电流I=0.5A。

答案：功率P等于电流I的平方乘以电阻R，即P = I^2 * R = (0.5A)^2 * 20Ω = 5W。

7. 题目：已知交流电路中电压有效值U=120V，频率f=50Hz，求电感L 的感抗XL。

假设电感L=0.02H。

答案：感抗XL等于2π乘以频率f乘以电感L，即XL = 2π * f* L = 2π * 50Hz * 0.02H = 6.28Ω。

8. 题目：计算交流电路中电容C=0.00001F的容抗XC。

假设频率f=60Hz。

答案：容抗XC等于1除以2π乘以频率f乘以电容C，即XC = 1/ (2π * f * C) = 1 / (2π * 60Hz * 0.00001F) = 1.41kΩ。

电工计算试题及答案一、选择题（每题2分，共10分）1. 电流的单位是（）。

A. 瓦特B. 伏特C. 安培D. 欧姆答案：C2. 电阻的单位是（）。

A. 欧姆B. 伏特C. 安培D. 瓦特答案：A3. 电功率的单位是（）。

A. 瓦特B. 伏特C. 安培D. 欧姆答案：A4. 电容器的单位是（）。

A. 法拉B. 欧姆C. 安培D. 伏特答案：A5. 电感的单位是（）。

A. 亨利B. 欧姆C. 安培D. 伏特答案：A二、填空题（每题3分，共15分）1. 欧姆定律的公式是 V = IR 。

2. 电能的公式是 W = Pt 。

3. 电功率的公式是 P = VI 。

4. 电容器的充电公式是 Q = CV 。

5. 电感器的储能公式是 E = 0.5LI^2 。

三、简答题（每题5分，共20分）1. 什么是基尔霍夫电流定律？答案：基尔霍夫电流定律指出，在任何电路的节点上，进入节点的电流之和等于离开节点的电流之和。

2. 什么是基尔霍夫电压定律？答案：基尔霍夫电压定律指出，在任何闭合回路中，沿着回路所有元件上的电压降之和等于电源的电动势之和。

3. 什么是三相交流电？答案：三相交流电是一种由三个相位差120度的正弦波电压组成的交流电系统。

4. 什么是谐振频率？答案：谐振频率是指电路的电抗最小，电流达到最大的频率。

四、计算题（每题10分，共30分）1. 已知电阻R=100欧姆，电压V=220伏特，求电流I。

答案：I = V / R = 220 / 100 = 2.2安培2. 已知电容器C=1法拉，电压V=50伏特，求电容器存储的电荷Q。

答案：Q = CV = 1 * 50 = 50库仑3. 已知电感L=0.5亨利，电流I=2安培，求电感器存储的能量E。

答案：E = 0.5 * L * I^2 = 0.5 * 0.5 * 2^2 = 1焦耳五、综合分析题（每题15分，共30分）1. 一个电路由一个电阻R=200欧姆，一个电容器C=0.01法拉和一个电感L=0.05亨利组成。

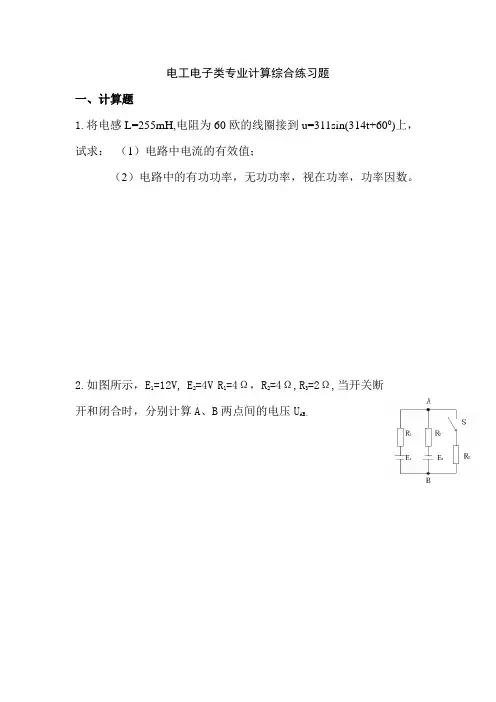

电工电子类专业计算综合练习题一、计算题1.将电感L=255mH,电阻为60欧的线圈接到u=311sin(314t+600)上，试求：（1）电路中电流的有效值；（2）电路中的有功功率，无功功率，视在功率，功率因数。

2.如图所示，E1=12V, E2=4V R1=4Ω，R2=4Ω,R3=2Ω,当开关断开和闭合时，分别计算A、B两点间的电压U AB。

3.每相电阻为3Ω，感抗为4Ω的三相对称负载，作Y 联结，接于工频线电压为380V 的三相电源上，若)6314sin(2380π+=t Uvw V ，试求：(1)相电流、线电流的大小；（2）V 相负载电流的解析式；（3）三相负载的有功功率。

4、 图示放大电路中三极管的U BE =0.7V ，U CC =12V ，R C =2k Ω，R B =280k Ω，R L =6k Ω，β=50，C 1、C 2足够大，输入电压有效值U i =0．1V ， 求：（1） 静态电流I C ，电压U CE （2） 输出电压有效值U 05. 如图所示为在220V的交流电路中，接入一理想变压器。

一次绕组N1=1000匝，二次侧电压U2=44V，负载电阻R L=11Ω，试求：（1）二次侧匝数N2；（2）一次侧电流I1。

（3）一次侧的阻抗Z1+u_2U1RL二、综合应用题现有一个并联型稳压电源电路（如图），电源电压为220V，变比为11，R=100Ω，稳压管的稳定电压U Z=16V，RL=1KΩ，1.现要在线路板上进行焊接，在电路焊接时，甲同学不小心将VD4虚焊，乙同学将VD3带色环的一端焊在电路的零电位上，分析这两位同学焊接完毕通电测试时会出现什么现象？2.如果变压器的标签丢失，不知这个变压器的一、二次绕组，请问如何用万用表来确定？3.试分析电阻R的作用。

当测量RL两端电压为0.7V时,试分析故障原因。

4.试计算当开关S闭合和断开时流过稳压管的电流。

答案一、计算题1.I=2.2，P=290，Q=387，S=484，λ=0.6 2.断开时Uab=4 闭合时Uab=23. Ip=Il=44；)3314sin(2220π-=t i ；p=174244、解：（1）I B =（V CC -U BE ）/R B =0.04mA I C =βI B =2mAU CE =V CC -I C R C =8V (2)r be =300+(1+β)26/Ie=963ΩAu=-β(R L ∥R C )/I E =-77.9 U O =A U Ui=7.79V 5．解：（1）K=5, N2=200 （2）I2=4A, I 1=0.8A 。

初级电工计算考试题及答案1. 单项选择题1) 电路中的负载是指：A. 发电机B. 电线C. 抵抗器D. 开关答案：C. 抵抗器2) 电流的单位是：A. 欧姆B. 瓦特C. 安培D. 伏特答案：C. 安培3) 下列哪个公式正确地表示了电压、电流和电阻之间的关系：A. U = R × IB. R = I ÷ UC. I = U ÷ RD. U = I ÷ R答案：A. U = R × I4) 连续三个电阻分别为2Ω、3Ω和4Ω，它们并联后总电阻为：A. 0.5ΩB. 2ΩC. 3ΩD. 9Ω答案：A. 0.5Ω5) 在电路中，电阻的功率由下列哪个公式计算得出：A. P = U × IB. P = I ÷ UC. P = U ÷ ID. P = I × R答案：D. P = I × R2. 计算题1) 一台电动机的额定电压为220V，额定功率为2kW，电阻为10Ω，求额定电流。

解答：P = U × I2kW = 220V × II = 2kW ÷ 220VI ≈ 9.09A2) 一个电路中并联有三个电阻，分别为10Ω、20Ω和30Ω，求总电阻。

解答：总电阻= 1 ÷ (1÷10Ω + 1÷20Ω + 1÷30Ω)= 1 ÷ (0.1 + 0.05 + 0.033)≈ 3.33Ω3) 一个电路中串联有三个电阻，分别为5Ω、10Ω和15Ω，求总电阻。

解答：总电阻= 5Ω + 10Ω + 15Ω= 30Ω4) 一辆电动车的电压为48V，电阻为4Ω，求通过电动车的电流及功率。

解答：I = U ÷ R= 48V ÷ 4Ω= 12AP = U × I= 48V × 12A= 576W5) 一台灯泡的额定功率为60W，额定电压为240V，求额定电流。

电工基础知识试题计算题含答案电工基础知识试题计算题2015（含答案）1、今有电感两个串联在交流电路上，电源频率f=50周/秒。

L1=1/314Z亨，L2=3/314Z亨等效电抗值XL=?解:∵电抗XL=ωL=2πx50L=314L∴串联等效电抗值XL=X1+X2=ωL1+ωL2=ω(L1+L2)=314(1/314 +3/314)=4(欧)2、有两个灯泡串接在220伏电源上，一个220V，25W，另一个220V，40W问哪个灯亮?解:∵灯泡功率 P=U2/R∴灯泡R1=U2/P1=2202/25=1936(Ω)灯泡R2=U2/P2=2202/40=1210(Ω)两灯串联后通过电流:I=U/R1+R2=200/1936+1210=0.07(A)对25W灯实际消耗功率P25=I2R1=0.072×1936=9.5(w)对40W灯实际消耗功率P40=0.072×1210=6(W)可见，两灯串联实际上是功率小的亮(25W亮，40w暗)3、今有两个灯泡分别接在110伏电源上，问情况如何(哪个灯亮)?一个220V，40W，另一个110V，25W。

解:∵ P=V2/R∴ 对同一个灯220V、40W若接在110伏电源上实际消耗功率与接在220伏电源上之比：P110/P22=1102/R XR/2202=1/4∴ 接在110 伏上 P110=1/4 P220=1/4 X40=10(W)而灯110V、25W接在110伏上，则消耗功率为25W可见110V、25W接在110伏电源上亮，而220V、40W接在110伏电源上，反而不亮。

4、一个直流电源E=101伏，内阻r=1欧，负载电阻R=100欧，求负载上电压降多大?解:在串联电路中，通过负载的电流为：I=E/r+R=101/1+100=1(A) 通过负载电流，在负载上产生的电压降为：V=IR=1X100=100(V)5、三相输电线路，每相导线电阻1欧，通过电流平均100安，一年工作5000小时，求导线平均功率损耗?年耗电量多少?解:每相导线平均功率为：P1=I2R=1002X1=10000(W)=10(kW)∴ 三相导线功率为P=3P1=3X10(kW)=30(kW)年耗电量A=PXt=30x5000=150000(千瓦小时)6、今有两灯串接在220伏电源上，一个为220V，25W，另一个灯为220V，40W，求各灯上电压降多少?解:∵ P=U2/R ∴灯1 R1=U2/P1=2202/25=1936(Ω)灯2 R2=U2/P2=2202/40=1210(Ω)两灯串接在220V伏电源上，通过电流I=U/R1+R2=220/1936+1210=0.07(A)在灯1上电压降为：V1=IR1=0.07X1936=135.5(V)在灯2上电压降为：V2=IR2=0.07X1210=84.5(V)7、一台三相变压器线电压10kV，线电流23A，当COS. φ=0.8时，求它的有功功率，无功功率，视在功率。

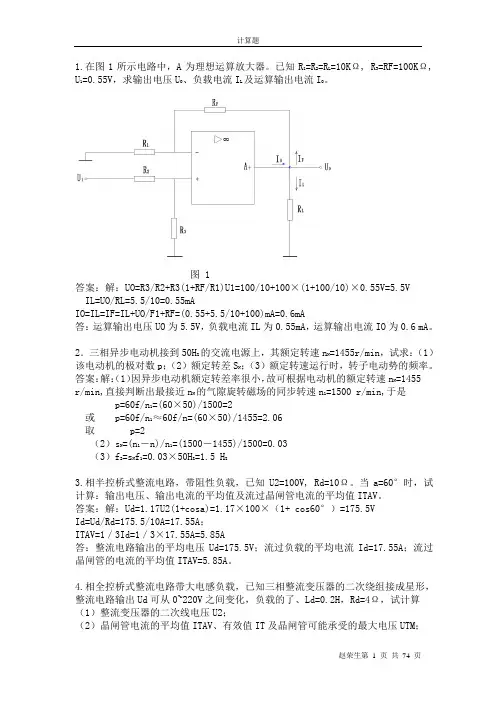

1.在图1所示电路中，A 为理想运算放大器。

已知R 1=R 2=R L =10K Ω, R 3=RF=100K Ω, U 1=0.55V ，求输出电压U O 、负载电流I L 及运算输出电流I O 。

图 1答案：解：UO=R3/R2+R3(1+RF/R1)U1=100/10+100×(1+100/10)×0.55V=5.5V IL=UO/RL=5.5/10=0.55mAIO=IL=IF=IL+UO/F1+RF=(0.55+5.5/10+100)mA=0.6mA 答：运算输出电压UO 为5.5V ，负载电流IL 为0.55mA ，运算输出电流IO 为0.6 mA 。

2．三相异步电动机接到50H Z 的交流电源上，其额定转速n N =1455r/min ，试求：（1）该电动机的极对数p ；（2）额定转差S N ；（3）额定转速运行时，转子电动势的频率。

答案：解：（1）因异步电动机额定转差率很小，故可根据电动机的额定转速n N =1455 r/min,直接判断出最接近n N 的气隙旋转磁场的同步转速n 1=1500 r/min,于是 p=60f/n 1=(60×50)/1500=2或 p=60f/n 1≈60f/n=(60×50)/1455=2.06 取 p=2（2）s N =(n 1－n)/n 1=(1500－1455)/1500=0.03 （3）f 2=s N f 1=0.03×50H Z =1.5 H Z3.相半控桥式整流电路，带阻性负载，已知U2=100V, Rd=10Ω。

当a=60°时，试计算：输出电压、输出电流的平均值及流过晶闸管电流的平均值ITAV 。

答案：解：Ud=1.17U2(1+cosa)=1.17×100×（1+ cos60°）=175.5V Id=Ud/Rd=175.5/10A=17.55A ； ITAV=1／3Id=1／3×17.55A=5.85A答：整流电路输出的平均电压Ud=175.5V ；流过负载的平均电流Id=17.55A ；流过晶闸管的电流的平均值ITAV=5.85A 。

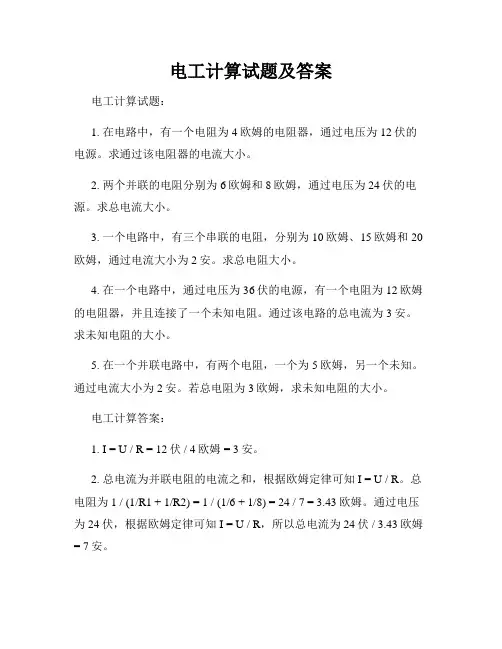

电工计算试题及答案电工计算试题：1. 在电路中，有一个电阻为4欧姆的电阻器，通过电压为12伏的电源。

求通过该电阻器的电流大小。

2. 两个并联的电阻分别为6欧姆和8欧姆，通过电压为24伏的电源。

求总电流大小。

3. 一个电路中，有三个串联的电阻，分别为10欧姆、15欧姆和20欧姆，通过电流大小为2安。

求总电阻大小。

4. 在一个电路中，通过电压为36伏的电源，有一个电阻为12欧姆的电阻器，并且连接了一个未知电阻。

通过该电路的总电流为3安。

求未知电阻的大小。

5. 在一个并联电路中，有两个电阻，一个为5欧姆，另一个未知。

通过电流大小为2安。

若总电阻为3欧姆，求未知电阻的大小。

电工计算答案：1. I = U / R = 12伏 / 4欧姆 = 3安。

2. 总电流为并联电阻的电流之和，根据欧姆定律可知 I = U / R。

总电阻为 1 / (1/R1 + 1/R2) = 1 / (1/6 + 1/8) = 24 / 7 =3.43欧姆。

通过电压为24伏，根据欧姆定律可知 I = U / R，所以总电流为 24伏 / 3.43欧姆= 7安。

3. 总电阻为串联电阻的电阻之和，总电阻为 10欧姆 + 15欧姆 + 20欧姆 = 45欧姆。

4. 根据欧姆定律可知，总电流为 3安，通过电压为36伏的电源，此时有一个电阻为12欧姆的电阻器。

通过该电阻器的电流可由 I = U / R 计算得到，I = 36伏 / 12欧姆 = 3安。

总电流等于已知电流加上未知电流，总电流为3安，已知电流为3安，所以未知电流为0安。

所以未知电阻大小为无穷大（开路）。

5. 总电阻为并联电阻的电阻之和，总电阻为 3欧姆。

根据欧姆定律可知 I = U / R，所以通过电流大小为2安，通过电压大小为3欧姆的电阻，电压为 2安 × 3欧姆 = 6伏。

通过未知电阻的电压为 24伏 - 6伏 = 18伏。

根据欧姆定律可知，I = U / R，所以未知电阻大小为 18伏 / 2安= 9欧姆。

电工电子期末复习题答案一、选择题1. 电流通过导体时，导体两端的电压与电流的比值称为（ A ）。

A. 电阻B. 电压C. 电流D. 电功率2. 在纯电阻电路中，电能转换为热能的效率是（ C ）。

A. 0%B. 50%C. 100%D. 不确定3. 交流电的有效值是指（ D ）。

A. 最大值B. 平均值C. 瞬时值D. 均方根值二、填空题1. 欧姆定律表明，电阻两端的电压与通过电阻的电流成正比，比例系数是电阻的_________。

答案：电阻值2. 电容器的单位是_________，符号为F。

答案：法拉3. 电感器的单位是_________，符号为H。

答案：亨利三、简答题1. 简述三相交流电路的基本组成。

答案：三相交流电路由三个相同频率、相同幅值、相位相差120度的交流电源组成，通常连接方式有星形(Y)接法和三角形(Δ)接法。

2. 什么是基尔霍夫电压定律？答案：基尔霍夫电压定律指出，任何闭合回路中，电压的代数和等于零。

四、计算题1. 已知电阻R1=10Ω，R2=20Ω，串联后接在12V的电源上，求电路中的总电阻和电流。

答案：总电阻R=R1+R2=10Ω+20Ω=30Ω，电流I=U/R=12V/30Ω=0.4A。

2. 一个电容器C=2μF，接在频率为50Hz的交流电源上，求其容抗。

答案：容抗Xc=1/(2πfC)=1/(2π*50Hz*2*10^-6F)≈1591.5Ω。

五、实验题1. 描述如何使用万用表测量电阻的阻值。

答案：首先将万用表调至电阻测量档，然后断开待测电阻的电源，将万用表的两个探头分别接触电阻的两端，读取万用表上显示的阻值。

2. 简述如何测量交流电路中的功率因数。

答案：使用功率因数表或数字万用表的功率因数测量功能，将表笔连接到交流电路的电压和电流端，根据表上的读数即可得到功率因数。

《电工电子技术》复习题声明:本题与考试题目无关，仅做为复习参考。

1、填空题：1、电路中某点到___________点的电压，称为该点的电位。

2、一正弦交流电压有效值为U=220V ，其最大值为 V ，若角频率为ω，初相为3π，其t 时电压为=)(t u 。

3、 电压源的电动势为E ，内阻为R0，与负载电阻RL 相连，当电源短路时，负载上电流为 ；当电路开路时，电源的端电压为 。

4、 电路如图所示,设b 为参考点，则=a V ，=b V ，=c V ，=ab U 。

5Vb图15、 电压源5=S U V ，Ω=2s r ，若变换成等效电流源，则Is =_____A ，ro = Ω。

6、对于一个平面电路来说，若支路数为b ，节点数为n ，根据KVL 可以列出_________个独立的回路方程。

7、电阻、电感和电容三者中________是耗能元件，__________是储能元件。

8、当加在电感元件两端的交流电压的幅值不变而频率增高时，流过电感元件的电流将________。

9、星形连接的三相电路中，对称时线电压与对应的相电压之间有__________相位差。

10、变压器是利用__________________原理制成的交流电压变换装置。

尽管他们的结构、外形、体积等有很大差异，但他们都具有电压变换、_______变换、______变换和功率传递作用。

11、按钮是一种结构简单及广泛的__ _ （手、自动）电器，通常用于 __电路中发出启动或者停止等指令。

12、为了使半导体三极管工作在放大状态，必须使发射结________，集电结_______。

13、交流电动机按工作原理的不同分为 和 两种。

14、有三个电阻，阻值均为R=10Ω，作三角形连接后接在线电压为380V 的三相电网中，则其线电流有效值为_________A ，相电流有效值为_________A 。

15、三角形连接的三相对称负载接于三相对称电源，线电流与其对应的相电流的相位关系是_______________________。

计算题1、如图所示电路，E 1=60V ，E 2=10V ，r 1=2Ω，22r =Ω，R=5Ω，用支路电流法求123,,I I I 。

答案：方程为：22211121r I IR E r I IR E II I +=+==+ 110512I A =+211512I A =- 7012I A = 2、电路如图所示，已知：U S =120V ，R 1=2K Ω，R 2=8K Ω。

在下列3种情况下，分别求电压U 2、I 1、I 2、I 3。

（1）R 3=8K Ω，（2）答案：（1）U 2=80V ，I 1=0.02A ，I 2=0.01A ，I 3（2）U2=96V ，I 1=0.012A ，I 2=0.012A ，I 3=0A （3）U 2=0V ，I 1=0.06A ，I 2=0A ，I 3=0A 。

3、如图所示的电路，K 闭合前伏特表的读数为U 1=24V ，开关K 闭合后伏特表的读数为U 2=20V ，安培表的读数为I=5A ，试求电源的电动势E ，电源功率P E ，负载功率P 和内部损耗功率P 0。

答案：电动势E=24V ，电源功率P E =120W ，负载功率P=100W 和内部损耗功率P 0=20W4、电路如图所示，已知：U S =12V ，R 1=2Ω，R 2=8Ω，R 3=8Ω。

求电压U ab 、I 1、I 2、I 3。

答案：U ab =8V 、I 1=2A 、I 2=1A5答案：R=0Ω；R=0.5Ω；R=15Ω。

U 和电流I 。

答案：I=1A ，U=20V ；I=1.2A ，U=18V 。

7答案：U AB =-2V 。

8、如图所示电路，已知U S1=12V ，I 1=5A ，R 1=2Ω，R 2=4Ω，。

求电压U ab 、I 2、I 3 、R 3。

答案：U ab =2V 、I 2=0.5A 、I 3=4.5A 、R 3=0.449、电路所图所示，已知正弦交流电路的电流,)30sin(22A t i ︒+=ω端电压V t u )60sin(2220︒+=ω。

电工基础考计算试题及答案--------------------------一、单选题（每题2分，共30分）1. 已知电阻为10Ω的电流为5A，求通过该电阻的电压是多少？A) 5VB) 10VC) 15VD) 50V答案：B2. 两个电阻分别为3Ω和6Ω串联，通过它们的总电流为3A，求总电压是多少？A) 3VB) 6VC) 9VD) 18V答案：C3. 一台电动机的运行电压为220V，功率为2kW，求运行电流是多少？A) 9.09AB) 10AC) 15AD) 20A答案：A4. 若两个电阻分别为4Ω和6Ω并联，通过它们的总电流为5A，求总电阻是多少？A) 0.8ΩB) 1.4ΩC) 2ΩD) 10Ω答案：B5. 电路中有一个电阻为8Ω，经过该电阻的电流为4A，求通过该电阻的电压是多少？A) 8VB) 16VC) 24VD) 32V答案：B6. 三个电阻分别为2Ω、4Ω、6Ω，串联后通过它们的总电流为3A，求总电阻是多少？A) 2.67ΩB) 4ΩC) 6ΩD) 12Ω答案：D7. 若两个电阻分别为5Ω和10Ω并联，通过它们的总电流为2A，求总电阻是多少？A) 2.5ΩB) 7ΩC) 12ΩD) 15Ω答案：A8. 电路中有一个电阻为6Ω，经过该电阻的电流为3A，求通过该电阻的电压是多少？A) 6VB) 12VC) 18V答案：C9. 两个电阻分别为10Ω和15Ω串联，通过它们的总电流为2A，求总电压是多少？A) 5VB) 25VC) 30VD) 50V答案：B10. 一台电动机的运行电压为110V，功率为1.5kW，求运行电流是多少？A) 5AB) 10AC) 15AD) 20A答案：C11. 电路中有一个电阻为12Ω，经过该电阻的电流为2A，求通过该电阻的电压是多少？A) 4VC) 12VD) 24V答案：D12. 三个电阻分别为3Ω、6Ω、9Ω，并联后通过它们的总电流为4A，求总电阻是多少？A) 0.75ΩB) 2ΩC) 4ΩD) 6Ω答案：A13. 若两个电阻分别为8Ω和12Ω串联，通过它们的总电流为2A，求总电阻是多少？A) 4ΩB) 10ΩC) 16ΩD) 20Ω答案：C14. 电路中有一个电阻为10Ω，经过该电阻的电流为2A，求通过该电阻的电压是多少？A) 10VB) 20VC) 30VD) 40V答案：B15. 两个电阻分别为6Ω和9Ω串联，通过它们的总电流为3A，求总电压是多少？A) 3VB) 15VC) 18VD) 45V答案：C--------------------------二、计算题（共70分）1. 一个电阻器的电阻为80Ω，电流为5A，求通过该电阻器的电压是多少？解答：根据欧姆定律，V = I × R，其中V为电压，I为电流，R为电阻。

电工学考试题目及参考答案一、选择题（每题2分，共20分）1. 以下哪个物理量是衡量电流强度的基本单位？A. 安培（A）B. 欧姆（Ω）C. 伏特（V）D. 法拉（F）答案：A2. 以下哪个材料是良好的绝缘体？A. 铜（Cu）B. 铝（Al）C. 橡胶D. 铁（Fe）答案：C3. 以下哪个电路元件用于控制电路的通断？A. 电阻（R）B. 电容（C）C. 电感（L）D. 开关（S）答案：D4. 以下哪个公式用于计算电阻的电压和电流关系？A. V = IRB. V = IXC. V = I^2RD. V = 1/R答案：A5. 以下哪个单位用于表示电容？A. 法拉（F）B. 欧姆（Ω）C. 伏特（V）D. 安培（A）答案：A6. 以下哪个现象是电磁感应？A. 电流通过导线时产生的磁场B. 磁场变化时产生的电流C. 电流通过导线时产生的电压D. 磁场对电流的作用力答案：B7. 以下哪个公式用于计算电感的电压和电流关系？A. V = L di/dtB. V = L id/dtC. V = L i^2/dtD. V = 1/L i答案：A8. 以下哪个元件用于调整电路中的电压？A. 电阻（R）B. 电容（C）C. 电感（L）D. 变压器（T）答案：D9. 以下哪个单位用于表示电能？A. 瓦特时（W·h）B. 焦耳（J）C. 伏特安时（V·A·h）D. 法拉秒（F·s）答案：C10. 以下哪个电路元件用于储存电能？A. 电阻（R）B. 电容（C）C. 电感（L）D. 电池（B）答案：B二、填空题（每题2分，共20分）1. 电流的单位是____________。

答案：安培（A）2. 电压的单位是____________。

答案：伏特（V）3. 电阻的单位是____________。

答案：欧姆（Ω）4. 电容的单位是____________。

答案：法拉（F）5. 电感的单位是____________。

电工计算题基础试题及答案一、求解电路中的电流和电压1. 电路中的电流计算已知电路总电压为E，电路总电阻为R，请计算电路中的电流I。

答案：根据欧姆定律，电流I等于电压E与电阻R的比值，即I = E / R。

2. 计算电路中的电压已知电路中的电流I，电路总电阻R，请计算电路中的电压V。

答案：同样根据欧姆定律，电压V等于电流I乘以电阻R，即V = I * R。

二、串联电路的计算3. 串联电路总电阻的计算已知串联电路中有n个电阻R1，R2，...，Rn，请计算串联电路的总电阻Rt。

答案：串联电路中的电阻直接相加，即Rt = R1 + R2 + ... + Rn。

4. 串联电路中每个电阻的电压已知串联电路中总电压V，各电阻R1，R2，...，Rn及其对应的电压V1，V2，...，Vn，请计算每个电阻的电压。

答案：根据串联电路中电压的分压规律，每个电阻的电压与其电阻大小的比例相等。

即V1 = V * (R1 / Rt)，V2 = V * (R2 / Rt)，...，Vn = V * (Rn / Rt)。

其中，Rt为串联电路的总电阻。

三、并联电路的计算5. 并联电路总电阻的计算已知并联电路中有n个电阻R1，R2，...，Rn，请计算并联电路的总电阻Rt。

答案：并联电路的总电阻等于各个电阻的倒数之和的倒数，即1/Rt = 1/R1 + 1/R2 + ... + 1/Rn。

6. 并联电路中每个电阻的电流已知并联电路中总电流I，各电阻R1，R2，...，Rn及其对应的电流I1，I2，...，In，请计算每个电阻的电流。

答案：根据并联电路中电流的分支规律，每个电阻的电流与其电阻大小的倒数成反比。

即I1 = I * (Rt / R1)，I2 = I * (Rt / R2)，...，In = I * (Rt / Rn)。

其中，Rt为并联电路的总电阻。

四、功率计算7. 计算电路中的功率已知电路中的电流I和电压V，请计算电路的功率P。
