下载文档原格式
金属材料常识简介一、钢：1. 钢与铁的区别主要在含碳量上，一般含碳量在2.11%以下的铁碳合金称为钢；一般含碳量在2.11%以上的铁碳合金称为铁。
2. 钢的分类：按照化学成分分为碳素钢、中低合金钢、高合金钢。
按冶炼工艺分为平炉钢、转炉钢、电炉钢、感应炉钢、电渣炉钢等。
按脱氧程度分为镇静钢（脱氧完全的钢）、半镇静钢（脱氧较完全的钢）、沸腾钢（脱氧不完全的钢）按用途分为结构钢、工具钢、特殊性能钢。
结构钢用于制造工程结构和机械零件。
工程结构用钢一般属于低碳钢范围内，在轧制或正火状态下使用，很少进行热处理，适用于焊接。
机械零件用钢大多需要进行热处理。
二、碳素钢1．碳素钢分类按碳的质量分数又可分为低碳钢(＜0.25%）；中碳钢(＝0.25％～0.60％)；高碳钢（＞0.60％)。
按钢的冶金质量和钢中有害杂质元素硫、磷的质量分数分普通质量钢；优质钢；高级优质钢。
普通质量钢又分为只保证化学成分不保证机械性能的和只保证机械性能不保证化学成分的两种。
2 、钢的编号（1）普通碳素结构钢碳素结构钢牌号表示方法由代表屈服点屈字的汉语拼音字母、屈服极限数值、质量等级符号及脱氧方法符号四个部分按顺序组成。
牌号中Q表示“屈”；A、B、C、D表示质量等级，它反映了碳素钢结构中有害杂质（S、P）质量分数的多少，（C、D）级硫、磷质量分数最低、质量好，可作重要焊接结构件。
例如Q235AF，即表示屈服点为235N／mm2、A等级质量的沸腾钢。
D级质量最好，A级最差。
普通碳素结构钢的硫、磷含量较多，但由于冶炼容易，工艺性好，价格便宜，在力学性能上一般能满足普通机械零件及工程结构件的要求，因此用量很大，约占钢材总量的70％。
（2）优质碳素结构钢其牌号用两位数字表示，两位数字表示钢中平均碳质量分数的万倍。
例如45钢，表示平均ωc =0.45%；08钢表示平均ωc =0.08%。
优质碳素结构钢按锰的质量分数不同，分为普通锰钢(ωMn＝0.25%～0.80%)与较高锰的钢(ωMn=0.70%～1.20%)两组。
高一必修一金属材料知识点一、金属的基本性质金属是一类具有良好导电性、导热性和延展性的物质。
金属的常见性质包括：金属具有良好的塑性和延展性，可以通过锻造、拉伸等方式加工成各种形状；金属具有良好的导电性和导热性，可以用于电线、电器和散热器等领域；金属具有良好的磁性，可以用于制造磁铁。
二、金属的结构金属的晶体结构通常是由一些金属离子或金属原子组成的。
金属晶体结构的特点是：金属晶体中的正离子或金属原子排列紧密而有序；金属晶体中的正离子或金属原子之间存在一定的间隙，形成自由电子。
三、金属的热加工金属的热加工是指通过加热和塑性变形的方式来改变金属的形状和性能的过程。
常见的金属热加工方式包括：锻造、轧制、拉伸等。
锻造是指将金属材料加热至一定温度后进行冲压、锤击或挤压等力学加工的过程；轧制是指通过辊轧机将金属材料压延成板材、线材或其他形状的过程；拉伸是指将金属材料加热至一定温度后，通过拉拔的方式将金属材料延长成丝材。
四、金属的合金合金是指由两种或两种以上的金属元素组成的固溶体或组合物。
合金的产生可以提高金属的硬度、强度、耐热性和耐腐蚀性等性能。
常见的金属合金包括：铜合金、钢铁合金等。
合金的制备可以通过熔炼、铸造和淬火等方式得到。
五、金属的腐蚀与防护金属在一定的环境条件下容易发生腐蚀。
腐蚀是指金属表面在化学或电化学作用下，逐渐被破坏和腐蚀的过程。
常见的金属腐蚀方式包括：氧化腐蚀、电化学腐蚀等。
为了防止金属腐蚀，可以采取物理方法和化学方法。
物理方法包括镀层、喷涂和热浸镀等；化学方法包括阴极保护和缓蚀剂等。
六、金属断裂与损伤金属在受到外力作用下会出现断裂和损伤。
金属的断裂有韧性断裂、脆性断裂和疲劳断裂等。
韧性断裂指金属在一定载荷作用下发生塑性变形并最终断裂的过程；脆性断裂指金属仅发生极小或无可见塑性变形而迅速断裂的过程；疲劳断裂指金属在反复载荷作用下逐渐出现裂纹并最终断裂的过程。
为了减少金属断裂和损伤，可以采取增加材料的韧性、改变金属的显微组织和提高金属的强度等方式。

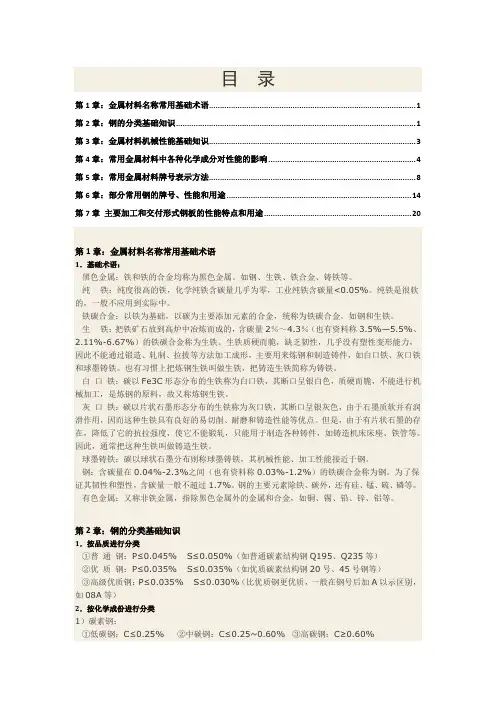

目录第1章：金属材料名称常用基础术语 (1)第2章：钢的分类基础知识 (1)第3章：金属材料机械性能基础知识 (3)第4章：常用金属材料中各种化学成分对性能的影响 (4)第5章：常用金属材料牌号表示方法 (8)第6章：部分常用钢的牌号、性能和用途 (14)第7章主要加工和交付形式钢板的性能特点和用途 (20)第1章：金属材料名称常用基础术语1．基础术语：黑色金属：铁和铁的合金均称为黑色金属。
如钢、生铁、铁合金、铸铁等。
纯铁：纯度很高的铁，化学纯铁含碳量几乎为零，工业纯铁含碳量<0.05%。
纯铁是很软的，一般不应用到实际中。
铁碳合金：以铁为基础，以碳为主要添加元素的合金，统称为铁碳合金。
如钢和生铁。
生铁：把铁矿石放到高炉中冶炼而成的，含碳量2％～4.3％（也有资料称3.5%—5.5%、2.11%-6.67%）的铁碳合金称为生铁。
生铁质硬而脆，缺乏韧性，几乎没有塑性变形能力，因此不能通过锻造、轧制、拉拔等方法加工成形，主要用来炼钢和制造铸件，如白口铁、灰口铁和球墨铸铁。
也有习惯上把炼钢生铁叫做生铁，把铸造生铁简称为铸铁。
白口铁：碳以Fe3C形态分布的生铁称为白口铁，其断口呈银白色，质硬而脆，不能进行机械加工，是炼钢的原料，故又称炼钢生铁。
灰口铁：碳以片状石墨形态分布的生铁称为灰口铁，其断口呈银灰色，由于石墨质软并有润滑作用，因而这种生铁具有良好的易切削、耐磨和铸造性能等优点。
但是，由于有片状石墨的存在，降低了它的抗拉强度，使它不能锻轧，只能用于制造各种铸件，如铸造机床床座、铁管等。
因此，通常把这种生铁叫做铸造生铁。
球墨铸铁：碳以球状石墨分布则称球墨铸铁，其机械性能、加工性能接近于钢。
钢：含碳量在0.04%-2.3%之间（也有资料称0.03%-1.2%）的铁碳合金称为钢。
为了保证其韧性和塑性，含碳量一般不超过1.7%。
钢的主要元素除铁、碳外，还有硅、锰、硫、磷等。
有色金属：又称非铁金属，指除黑色金属外的金属和合金，如铜、锡、铅、锌、铝等。
金属材料的性能一，物理性能1，密度：物体的质量与其体积的比值计算公式P=m/v (g/cm3)2, 熔点：物体在加热过程中，由固体开始熔化为液体时的温度3．导电性：金属材料传导电流的能力，纯银导电性最好，铜铝次之，纯金更好4．导热性：金属材料传导热量的能力纯金导热性最好，合金稍差，应用炒菜的锅容易焦5 热膨胀性金属材料温度升高后体积增长的性质二力学性能1 强度强度时指金属材料在外力作用下，对变形和破裂的抵抗能力、强度的大小用材料单位横截面积上所产生的抵抗力。
即应力来表示，应力单位为Mpa，其公式6=F/sF---外力（N 1kgf约等于9.8N）s横截面积（mm2）6---应力（mpa）1mp=1N/1mm2=10kg/cm2常用的强度测试方法是拉伸实验2．塑性指金属材料在外力作用下产生显著变形而不断裂的性能------ ------ 凹模1____13 硬度金属材料表面抵抗其他更硬物压入的能力任何零件都应具备足够的硬度才能保证其使用寿命测试硬度的方法有以下几种1）洛式硬度HR方法向上用淬火钢球或120°圆锥形金刚石….2 ）布氏硬度ABS最常用的是将直径为10mm的淬火钢球实验力伟3000kgf（29.4KN）压向材料表面，持续时间30s 测压痕直径3 ）维氏硬度HV4 象积性疲劳金属材料在低于屈服强度的交变力作用下发生破裂的现象称为疲劳5 韧性金属材料抵抗冲击载荷而不被破坏的能力三工艺性能一般指切削加工型铸造性（金属熔化后烧注成合格铸件的难度程度）可锻性（打造兵器）可焊性和热处理Eg：菜刀经过热处理，强度会增加钢与（铸铁）的区别在于含C量不同钢含c量小于2%铸铁含C量大于2%1 普通碳素机构钢N/mm2 Q195 Q235Q为屈服点即：每mm2 最多能承受195的力只规定屈服强度不规定含碳量2 碳素工具钢（一般高碳钢实验室中的工具就是）3 优质碳素结构钢08# 10# 20# 25#45号钢：含碳量0.45%的钢4 合金结构钢38CrMoAl 都不超过1%Al Cr Ti Mo Mn W Ni Si N B5 合金工具钢1白口铸铁BT硬（耐磨）脆断开后雪白雪白的含碳量少主要用于炼钢或制造可锻铸铁的原料2灰口铸铁AT 片状石墨削弱灰铁的强度主要用于制造承受低中高负荷的零件（如手轮工作台活塞床身等）HT200—>HT300 ----HT400 （屈服强度减少片状石墨越少）3球墨铸铁QT 球状石墨削弱作用比片状石墨小，因此强度大，主要用于制造机床零件，轴瓦柴油曲轴拖拉机减速齿轮等QT450-10 （450Mpa ，10为延伸率）稀土镁合金包头片状石墨变球状石墨4可锻铸铁KT自来水管（九十度）差速器主要用于汽车后桥外壳活塞环等。
有关金属的知识点总结一、金属的性质1. 金属的物理性质：金属的物理性质主要包括导电性、热导性、弹性和延展性等。
大多数金属具有很好的导电性和热导性，这使得它们成为电线、电路、散热器等的理想材料。
同时，金属还具有较好的弹性和延展性，可以被加工成各种形状，用于制造不同的产品。
2. 金属的化学性质：金属的化学性质主要包括活泼性、耐腐蚀性等。
大多数金属都具有一定的活泼性，与非金属元素发生化学反应，形成氧化物、氢化物、硫化物等化合物。
另外，一些金属还具有很好的耐腐蚀性，可以用于制造耐腐蚀设备、管道等。
3. 金属的晶体结构：金属的分子结构是一种紧密排列的晶格结构，这种结构决定了金属的一些特性，比如硬度、延展性等。
晶体结构也是金属导电性和热导性的重要原因。
二、金属的分类1. 金属根据晶体结构可分为：（1）面心立方（FCC）结构金属，如铝、铜等；（2）体心立方（BCC）结构金属，如铁、钴等；（3）密堆排（HCP）结构金属，如钛、锌等。
2. 金属根据化学性质可分为：（1）活泼金属和不活泼金属；（2）有色金属和黑色金属。
3. 金属根据用途和性质可分为：（1）结构金属，如铝、镁等，主要用于机械结构部件；（2）功能金属，如铜、铁等，用于导电、传热等；（3）特种金属，如钨、铟等，用于特殊行业需求。
三、金属的生产1. 金属的提炼：金属提炼主要是指从矿石中提取出金属的过程。
一般来说，金属的提炼包括矿石的选矿、焙烧、冶炼等步骤。
提炼方法有传统的火法冶炼和现代的湿法冶炼等。
2. 金属的合金化：金属合金是由两种或两种以上的金属或非金属元素组成的固态溶体，具有比单一金属更优越的性能。
金属的合金化是为了改善金属的性能，满足特定的需求。
常见的金属合金有钢、铜合金、铝合金等。
3. 金属的加工：金属的加工是指将金属材料加工成所需形状和尺寸的过程，包括锻造、压延、挤压、粉末冶金等。
金属加工可以改善金属的性能、提高金属的强度和硬度等。
四、金属的应用1. 工业领域：金属在工业领域中应用广泛，主要用于机械制造、电子设备、航空航天等。
金属材料相关知识金属材料是我们生活中常见的一种材料，广泛应用于建筑、机械制造、汽车制造、船舶制造等领域。
本文将从金属的基本性质、金属的分类、金属加工及应用等方面详细介绍金属材料相关知识。
一、金属的基本性质1、导电性和导热性金属具有良好的导电性和导热性，因其外层电子较弱，易于受到外部电场的作用，从而导致电子流动和热量传递。
2、可塑性和延展性金属具有良好的可塑性和延展性，能够承受一定程度的形变而不破裂或断裂。
这是由于金属的晶格结构存在滑移面和滑移系统，使得金属在外力作用下能够发生塑性变形。
3、硬度和强度金属的硬度和强度取决于其晶体结构和微观组织。
通常情况下，金属的硬度和强度成正比，但也可以通过控制晶格结构、合金化等方式来改变其硬度和强度。
二、金属的分类金属根据其物理性质和化学性质可以分为以下几类：1、贵金属贵金属是指在自然界中较为稀少或难以提取的金属，如金、银、铂等。
它们具有较高的化学稳定性和耐腐蚀性，在珠宝、硬币、电子元器件以及化工催化剂等领域有广泛应用。
2、有色金属有色金属是指那些不含铁元素的金属，如铜、铝、镁、锌、钨等。
它们具有良好的导电性、导热性和可塑性，广泛应用于电气、电子、建筑等领域。
3、黑色金属黑色金属一般指铁和钢材，它们具有较高的强度和硬度，广泛应用于机械制造、建筑和汽车制造等领域。
三、金属加工金属加工是指将金属材料通过机械加工、热加工、冷加工等手段进行形状改变的过程。
金属加工可以将原材料加工成不同形状、大小和特定用途的产品，应用广泛，是金属材料制造的重要环节。
常见的金属加工方式包括：1、铸造铸造是将金属熔化后倒入模具中，经过冷却凝固形成所需形状的过程。
铸造是制造大型、复杂、薄壁和空心件的主要方法，广泛应用于建筑、机械制造、汽车制造等领域。
2、锻造锻造是指将金属材料加热到一定温度后进行塑性变形的加工方式。
锻造可使材料获得良好的机械性能和表面质量，广泛应用于机械制造、航空航天等领域。
3、剪板剪板是将金属板材按照所需尺寸进行切割或裁剪的过程。
概述金属材料是指金属元素或以金属元素为主构成的具有金属特性的材料的统称。
包括纯金属、合金、金属材料金属间化合物和特种金属材料等。
（注：金属氧化物（如氧化铝）不属于金属材料）1.意义人类文明的发展和社会的进步同金属材料关系十分密切。
继石器时代之后出现的铜器时代、铁器时代，均以金属材料的应用为其时代的显著标志。
现代，种类繁多的金属材料已成为人类社会发展的重要物质基础。
2.种类金属材料通常分为黑色金属、有色金属和特种金属材料.（1）黑色金属又称钢铁材料，包括含铁90％以上的工业纯铁，含碳2%~4％的铸铁，含碳小于 2％的碳钢,以及各种用途的结构钢、不锈钢、耐热钢、高温合金、不锈钢、精密合金等。
广义的黑色金属还包括铬、锰及其合金。
（2）有色金属是指除铁、铬、锰以外的所有金属及其合金,通常分为轻金属、重金属、贵金属、半金属、稀有金属和稀土金属等.有色合金的强度和硬度一般比纯金属高，并且电阻大、电阻温度系数小.(3）特种金属材料包括不同用途的结构金属材料和功能金属材料。
其中有通过快速冷凝工艺获得的非晶态金属材料，以及准晶、微晶、纳米晶金属材料等；还有隐身、抗氢、超导、形状记忆、耐磨、减振阻尼等特殊功能合金以及金属基复合材料等。
3。
性能一般分为工艺性能和使用性能两类。
所谓工艺性能是指机械零件在加工制造过程中,金属材料在所定的冷、热加工条件下表现出来的性能。
金属材料工艺性能的好坏，决定了它在制造过程中加工成形的适应能力。
由于加工条件不同，要求的工艺性能也就不同,如铸造性能、可焊性、可锻性、热处理性能、切削加工性等。
所谓使用性能是指机械零件在使用条件下,金属材料表现出来的性能,它包括力学性能、物理性能、化学性能等。
金属材料使用性能的好坏,决定了它的使用范围与使用寿命。
在机械制造业中，一般机械零件都是在常温、常压和非常强烈腐蚀性介质中使用的，且在使用过程中各机械零件都将承受不同载荷的作用。
金属材料在载荷作用下抵抗破坏的性能，称为力学性能（过去也称为机械性能）。
金属材料的基础知识一、金属材料分类：1、按组成成分分类a、纯金属（简单金属）——指由一种金属元素组成的物质。
b、合金（复杂金属）——指由一种金属元素（为主）与另一种（或几种）金属元素（或非金属元素）组成的物质。
它的种类甚多，加工业上常用的生铁、钢就是铁碳合金；黄铜就是铜锌合金等。
由于合金的各项性能一般较优于纯金属，因此在工业上合金的应用比纯金属广泛。
2、实用分类：a、黑色金属——指铁和铁的合金，如生铁，铁合金，铸铁和钢等。
b、有色金属——又称非铁金属。
指除黑色金属外和金属和合金，如铜、锡、铅、锌、铝、钛、镁及黄铜、青铜、铝合金、钛合金、镁合金和轴承合金等。
c、贵金属——铂、金、银d、稀有金属——铀、镭等放射性金属。
二、物理性能名词简介：1、①密度：（kg/m3）②熔点：指金属材料从固态向液态转化时的熔化温度℃；③导电性：s/m（导电率）电阻率Ω·m④导热性：λ或k 单位w/cm·k⑤热膨胀性：指金属材料受热后产生体积增大的性能。
2、化学性能名词简介：①耐腐蚀性②抗氧化性：高温下抵抗氧化作用的能力；③化学稳定性：而腐蚀性和抗氧化性的总和。
三、力学（机械）性能简介：1、极限强度：单位MPa（或N/mm3）指金属材料抵抗外力破坏作用的能力。
按外力作用形式的不同可分为：a、抗拉强度（抗张强度），代号为：δb指外力是拉力时的极限强度；b、抗压强度，代号为：δy指外务是压力时的极限强度；c、抗弯强度，代号为：δw指外力与材料轴线垂直，并在作用后使材料呈弯曲的极限强度；d、抗剪强度，代号为：τ指外力与材料轴线垂直，并在材料呈剪切作用时的极限强度。
2、屈服点规定残余伸长应力和规定非比例伸长应力a、屈服点（物理屈服强度）代号为：δS单位：MPa（N/mm2）指金属材料在受外力作用到某种程度时，其变形（伸长）突然增加很大时的材料低抗外力的能力。
b、规定残余伸长应力（屈服强度条件屈服强度）代号δr单位MPa（N/mm2）。
金属材料的基本知识金属材料是一类重要的材料，具有良好的导电性、导热性、可塑性和可焊性等特点。
金属材料广泛应用于建筑、汽车、机械制造、航空航天等行业。
本文将介绍金属材料的基本知识，包括金属的性质、金属的组织结构、金属的加工工艺以及金属的应用等内容。
1.金属的性质金属具有良好的导电性和导热性。
这是因为金属的结构中存在自由电子，电子可以自由移动，从而导致金属对电流和热的传导性能非常好。
此外，金属还具有高硬度、耐磨性和良好的韧性，使其在工程领域得到广泛应用。
2.金属的组织结构金属的组织结构主要有晶体结构和非晶态结构两种类型。
晶体结构是由晶粒组成的，晶粒是由原子周期排列形成的。
晶体结构的类型包括立方晶系、六方晶系、四方晶系等。
非晶态结构是指金属在快速冷却过程中形成的无序结构。
晶体结构和非晶态结构对金属材料的性能有着重要影响。
3.金属的加工工艺金属材料一般需要经过加工工艺才能获得所需形状和性能。
金属的加工工艺包括塑性加工、热处理和表面处理等。
塑性加工是指通过施加力量使金属材料发生塑性变形的工艺，包括锻造、轧制、拉伸等。
热处理是指通过加热和冷却控制金属的组织结构，改变其性能的工艺。
表面处理是指对金属材料的表面进行涂覆、喷涂、电镀等方式的处理，以提高金属材料的耐腐蚀性能和外观质量。
4.金属的应用金属材料广泛应用于各个领域。
在建筑领域，金属材料用于制作结构框架、铝合金门窗和金属屋面等。
在汽车和航空航天领域，金属材料用于制造车身、发动机和航空器部件等。
在机械制造领域，金属材料用于制造机床、工具和各种零部件等。
此外，金属材料还广泛应用于电子、能源和医疗器械等领域。
综上所述，金属材料具有良好的导电性、导热性、可塑性和可焊性等特点。
金属的组织结构、加工工艺和应用也是金属材料研究的重要内容。
金属材料的广泛应用和不断创新，为工业领域的发展做出了重要贡献。
然而，随着科技的不断进步，人们对金属材料的研究和应用也在不断深入，未来金属材料的发展仍然具有巨大潜力。
SK4SK4产品介绍SK4碳素工具钢标准：JIS G4401对应中国GB牌号：T10(A)对应美国AST牌号：T72301 W1A-91/2对应德国DIN,DINEN牌号：C105W1对应英国BS,BSEN 牌号：1407对应法国NF,NFEN牌号：C105E2U特性及适用围SK4钢强度及耐磨性均较T8和T9高，但热硬性低、淬透性不高且淬火变形大。
SK4适于制造切削条件差、耐磨性要求较高，且不受突然和剧烈振动，需要一定韧性及具有锋利刀口的各种工具，如车刀、刨刀、钻头、切纸机、低精度而形状简单的量具(如卡板等)，可用作不受较大冲击的耐磨零件。
日本冷作模具钢，碳素工具钢，韧性、硬度较高。
可通过淬火硬化到硬度≥61HRC。
SK4化学成分碳 C ：0.95～1.04硅 Si：≤0.35锰 Mn：≤0.40硫 S ：≤0.030磷 P ：≤0.035铬 Cr：允许残余含量≤0.25、≤0.10(制造铅浴淬火钢丝时)镍 Ni：允许残余含量≤0.20、≤0.12(制造铅浴淬火钢丝时)铜 Cu：允许残余含量≤0.30、≤0.20(制造铅浴淬火钢丝时)注：允许残余含量Cr+Ni+Cu≤0.40(制造铅浴淬火钢丝时)硬度：退火,≤197HB,压痕直径≥4.30mm;淬火,≥62HRC热处理规及金相组织热处理规：试样淬火760～780℃,水冷。
供货硬度：软态、半硬、硬态（热处理硬料）表面颜色：白色、蓝色、金黄、热处理原色交货状态：钢材以退火状态交货。
经双方协议，也可以不退火状态交货。
45号钢45号钢，是GB中的叫法，JIS中称为：S45C,ASTM中称为1045,080M46,DIN称为：C45 。
国常叫45号钢，也有叫“油钢”。
一般，市场现货热轧居多。
冷轧规格1.0~4.0mm之间。
简介钢材交货状态硬度HBS10/3000,≤|未热处理钢： 229钢材交货状态硬度HBS10/3000,≤|退火钢： 197特性概述常用中碳调质结构钢。
该钢冷塑性一般，退火、正火比调质时要稍好，具有较高的强度和较好的切削加工性，经适当的热处理以后可获得一定的韧性、塑性和耐磨性，材料来源方便。
适合于氢焊和氩弧焊，不太适合于气焊。
焊前需预热，焊后应进行去应力退火。
正火可改善硬度小于160HBS毛坯的切削性能。
该钢经调质处理后，其综合力学性能要优化于其他中碳结构钢，但该钢淬透性较低，水中临界淬透直径为12~17mm，水淬时有开裂倾向。
当直径大于80mm时，经调质或正火后，其力学性能相近，对中、小型模具零件进行调质处理后可获得较高的强度和韧性，而大型零件，则以正火处理为宜，所以，此钢通常在调质或正火状态下使用。
液相线温度1495℃左右，碳含量0.42~0.50%。
参考对应钢号：中国GB标准钢号45；日本JIS标准钢号S45C/S48C；德国DIN标准材料钢号1.0503；德国DIN标准钢号C45；英国BS标准钢号IC45/080A47；法国AFNOR标准钢号CC45；法国NF标准钢号C45；意大利UNI标准钢号C45；比利时NBN 标准钢号C45-1；瑞典SS标准钢号1650；西班牙标准钢号F.114；美国AISI/SAE标准钢号1045；国际标准化组织ISO标准钢号C45E4。
化学成分C：0.42~0.50Si：0.17~0.37Mn：0.50~0.80Cr：≤0.25Ni：≤0.30Cu：≤0.25密度7.85g/cm3，弹性模量210GPa，泊松比0.269。
处理方法热处理推荐热处理温度：正火850，淬火840，回火600。
45号钢为优质碳素结构用钢，硬度不高易切削加工，模具中常用来做模板，梢子，导柱等，但须热处理。
1. 45号钢淬火后没有回火之前，硬度大于HRC55（最高可达HRC62)为合格。
实际应用的最高硬度为HRC55（高频淬火HRC58)。
2.45号钢不要采用渗碳淬火的热处理工艺。
精密机床的主轴（例如磨床砂轮轴、坐标镗床主轴）可选用38CrMoAIA氮化钢。
这种钢经调质和表面氮化后，不仅能获得很高的表面硬度，而且能保持较软的芯部，因此耐冲击韧性好。
与渗碳淬火钢比较，它有热处理变形很小，硬度更高的特性。
45号钢广泛用于机械制造，这种钢的机械性能很好。
但是这是一种中碳钢，淬火性能并不好， 45号钢可以淬硬至HRC42~46。
所以如果需要表面硬度，又希望发挥45#钢优越的机械性能，常将45#钢表面淬火（高频淬火或者直接淬火），这样就能得到需要的表面硬度。
注：直径为8―12mm的45号钢淬火时容易产生裂纹，这是一个较为复杂的问题。
采取的措施是淬火时试样在水中快速搅动，或者采用油冷，可避免出现裂纹。
国家中国牌号 45 编号UNS 标准号 GB 699-1999化学成分（%) 0.42-0.50C,0.17-0.37Si,0.50-0.80Mn,0.035P,0.035S,0.25Ni,0.25Cr,0.25Cu形态锭、坯、条、管、板、带状态不热处理、退火、正火、高温回火抗拉强度Mpa 600 屈服强度Mpa 355 伸长率% 16在模具修补领域45号钢所针对的模具焊材型号为：CMC-E45它是唯一接合性较好之中硬度钢焊条，适用于空冷钢、铸钢：如ICD5、7CrSiMnMoV…等等。
汽车板金覆盖件模具及大型五金板金冲压模具之拉延、拉伸部位修补，也可用于硬面制作。
另外在使用时也有一些需要注意的：1. 于潮湿场地施工前，焊条先以150-200°C烘干30-50分钟。
2. 通常施以200°C以上预热，焊接后空冷，可能的话最好实施应力消除。
3. 需多层堆焊处，以CMC-E30N打底，可得到较好的焊接效果。
硬度 HRC 48-52主要成份 Cr Si Mn C适用电流围：直径及长度m/m 3.2*350mm 4.0*350mm电流围(Amp) 70-100 130-150力学性能正火：850 ；淬火：840 ；回火：600 ；抗拉强度：不小于600Mpa ；屈服强度：不小于355Mpa ；伸长率：16% ；收缩率：40% ；冲击功：39J ；钢材交货状态硬度：不大于未热处理：229HBS ；退火钢：197HBS丁腈橡胶英文名称：acrylonitrile-butadiene rubber定义：丁二烯与丙烯腈经乳液聚合得到的无规共聚物。
按丙烯腈质量百分含量分为低腈(17%~23%)、中腈(24%~30%)、中高腈(31%~34%)、高腈(35%~41%)、极高腈(42%~53%)五类。
应用学科：材料科学技术（一级学科）；高分子材料（二级学科）；橡胶（二级学科）以上容由全国科学技术名词审定委员会审定公布百科名片丁腈jing橡胶是由丁二烯和丙烯腈经乳液聚合法制得的，丁腈橡胶主要采用低温乳液聚合法生产，耐油性极好，耐磨性较高，耐热性较好，粘接力强。
其缺点是耐低温性差、耐臭氧性差，电性能低劣，弹性稍低。
丁腈橡胶主要用于制造耐油橡胶制品。
简介英文名称：nitrile butadiene rubber它也叫做NBR。
[1]由丁二烯与丙烯腈共聚而制得的一种合成橡胶。
是耐油(尤其是烷烃油)、耐老化性能较好的合成橡胶。
丁腈橡胶中丙烯腈含量(%)有42～46、36～41、31～35、25～30、18～24等五种。
丙烯腈含量越多，耐油性越好,但耐寒性则相应下降。
它可以在120℃的空气中或在 150℃的油中长期使用。
此外，它还具有良好的耐水性、气密性及优良的粘结性能。
广泛用于制各种耐油橡胶制品、多种耐油垫圈、垫片、套管、软包装、软胶管、印染胶辊、电缆胶材料等，在汽车、航空、石油、复印等行业中成为必不可少的弹性材料。
分子结构性能丁腈橡胶又称丁二烯一丙烯腈橡胶，简称NBR，平均分子量70万左右。
灰白色至浅黄色块状或粉状固体，相对密度0.95～1.0。
丙烯腈含量为26%的丁腈橡胶玻璃化温度Tg=一52℃，脆化温度Tb=一47℃，而丙烯腈含量为40%的丁腈橡胶玻璃化温度Tg=一22℃。
溶解度参数δ=8.9～9.9，溶于醋酸乙酯、醋酸丁酯、氯苯、甲乙酮等。
丁腈橡胶具有优良的耐油性，其耐油性仅次于聚硫橡胶和氟橡胶，并且具有的耐磨性和气密性。
丁腈橡胶的缺点是不耐臭氧及芳香族、卤代烃、酮及酯类溶剂，不宜做绝缘材料。
耐热性优于丁苯橡胶、氯丁橡胶，可在120℃长期工作。
气密性仅次于丁基橡胶。
丁腈橡胶的性能受丙烯腈含量影响，随着丙烯腈含量增加，拉伸强度、耐热性、耐油性、气密性、硬度提高，但弹性、耐寒性降低。
丁腈橡胶耐臭氧性能和电绝缘性能不佳。
耐水性较好。
主要用途丁腈橡胶主要用于制作耐油制品，如耐油管、胶带、橡胶隔膜和大型油囊等，常用于制作各类耐油模压制品，如O形圈、油封、皮碗、膜片、活门、波纹管、胶管、密封件、发泡等，也用于制作胶板和耐磨零件。
串联、低温乳液聚合工艺，年产能力为1万吨，可生产5个牌号；三是兰化公司从日本引进的年产1.5万吨低温乳液聚合装置，可生产高、中、低含腈量的9个牌号软胶。
2002年，中国丁腈胶生产能力为2.95万吨，产量为2.5万吨，开工率约85%。
丁腈胶最大的用途是生产耐油胶管及阻燃输送带，其消耗量约占总消费量的50%；其次是密封制品，其中约半数为汽车密封制品；在电线电缆、胶粘剂、印刷和箱包制品等方面也有应用。
另外，丁腈胶与其他材料共混改性成为研究热点。
利用动态硫化技术等技术，可以制备丁腈胶/聚氯乙烯、丁腈胶/聚丙烯、丁腈胶/乙丙胶、丁腈胶/聚苯乙烯、丁腈胶/氯磺化聚乙烯、丁腈胶/聚酰胺、丁腈胶/丁基胶等共混产品，其中丁腈胶/聚氯乙烯共混胶用途最广泛，主要应用于电线电缆行业。
随着通讯业快速发展，在海底电缆领域对乙丙胶/聚丙烯有较强竞争力。
目前国有近万家电线电缆企业，每年丁腈胶/聚氯乙烯消耗量很大。
另外，该共混胶还可以用于油管和燃油管外层胶、汽车防水密封件和模压零件、发泡绝热层、胶圈、防护涂层等方面。
随着2000年兰化公司新装置建成投产，中国丁腈胶年产量逐年增加，市场占有率也在不断提高。
而国需求量也在快速增加，产量增加仍不能满足快速增长的需求，每年仍需要进口相当数量。
2000年国产量为0.86万吨，进口3.45万吨，消费量为4.31万吨，国产品市场占有率约19.8%；2001年国产量2.19万吨，进口4.56万吨，消费量为6.75万吨，国产品市场占有率为32.4%；2002年国产量为2.5万吨，进口3.71万吨，消费量为6.21万吨，国产品市场占有率为40%。
中国进口产品主要来源于日本、国、俄罗斯及中国省，进口牌号达数10个品种。
据中国石油和化工协会统计数据表明，从1995年～2002年，中国丁腈胶年均消费增长率约12%，预计2003年～2005年国需求仍将保持年均8%左右的增长速度，2005年国丁腈胶需求量将达到7万吨。
