机械设计基础习题及答案Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998机械设计基础复习题（一）一、判断题：正确的打符号√，错误的打符号×1．在实际生产中，有时也利用机构的"死点"位置夹紧工件。

( )2. 机构具有确定的运动的条件是：原动件的个数等于机构的自由度数。

( ) 3．若力的作用线通过矩心，则力矩为零。

( )4．平面连杆机构中，连杆与从动件之间所夹锐角称为压力角。

( )5．带传动中，打滑现象是不可避免的。

( )6．在平面连杆机构中，连杆与曲柄是同时存在的，即只要有连杆就一定有曲柄。

( )7．标准齿轮分度圆上的齿厚和齿槽宽相等。

( )8．平键的工作面是两个侧面。

( )9．连续工作的闭式蜗杆传动需要进行热平衡计算，以控制工作温度。

( ) 10．螺纹中径是螺纹的公称直径。

（）11．刚体受三个力作用处于平衡时，这三个力的作用线必交于一点。

( ) 12．在运动副中，高副是点接触，低副是线接触。

( )13．曲柄摇杆机构以曲柄或摇杆为原动件时，均有两个死点位置。

( ) 14．加大凸轮基圆半径可以减少凸轮机构的压力角。

( )15．渐开线标准直齿圆柱齿轮不产生根切的最少齿数是15。

( )16．周转轮系的自由度一定为1。

( )17．将通过蜗杆轴线并与蜗轮轴线垂直的平面定义为中间平面。

( ) 18．代号为6205的滚动轴承，其内径为25mm。

( )19．在V带传动中，限制带轮最小直径主要是为了限制带的弯曲应力。

( )20．利用轴肩或轴环是最常用和最方便可靠的轴上固定方法。

( )二、填空题1．直齿圆柱齿轮的正确啮合条件是相等，相等。

2．螺杆相对于螺母转过一周时，它们沿轴线方向相对移动的距离称为。

3．在V带传动设计中，为了限制带的弯曲应力，应对带轮的加以限制。

4．硬齿面齿轮常用渗碳淬火来得到，热处理后需要加工。

《机械设计基础》试题一一、单项选择题(本大题共20小题，每小题2分，共40分)在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。

1.在如图所示的齿轮—凸轮轴系中，轴4称为( A ) A 零件 B.机构 C.构件 D.部件2.若组成运动副的两构件间的相对运动是移动，则称这种运动副为( B )A.转动副B.移动副C.球面副D.螺旋副3.渐开线齿轮的齿廓曲线形状取决于( D )A.分度圆B.齿顶圆C.齿根圆D.基圆 4.机构具有确定相对运动的条件是( A )A.机构的自由度数目等于主动件数目B.机构的自由度数目大于主动件数目C.机构的自由度数目小于主动件数目D.机构的自由度数目大于等于主动件数目 5.一般转速的滚动轴承计算准则为( C )A.进行静强度计算B.进行极限转速计算C.进行疲劳寿命计算D.进行热平衡计算 6.柴油机曲轴中部的轴承应采用( B )A.整体式滑动轴承B. 剖分式滑动轴承C.深沟球轴承D.圆锥滚子轴承 7.螺纹联接的自锁条件为( A )A.螺纹升角≤当量摩擦角B.螺纹升角>摩擦角C.螺纹升角≥摩擦角D.螺纹升角≥当量摩擦角 8.机械运转不均匀系数是用来描述机械运转不均匀程度的重要参数，其表达式为( C ) A.σωω=-max min B. σωω=+max min2C. σωωω=-max min mD. σωωωω=-+max min max min9.铰链四杆机构的死点位置发生在( A )A.从动件与连杆共线位置B.从动件与机架共线位置C.主动件与连杆共线位置D.主动件与机架共线位置 10.当轴的转速较低，且只承受较大的径向载荷时，宜选用( C )A.深沟球轴承B.推力球轴承C.圆柱滚子轴承D.圆锥滚子轴承 11.作单向运转的转轴，其弯曲应力的变化特征是( A )A.对称循环B.脉动循环C.恒定不变D.非对称循环 12.在一般机械传动中，若需要采用带传动时，应优先选用( C )A.圆型带传动B.同步带传动C.V 型带传动D.平型带传动13.铰链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，则为了获得曲柄摇杆机构，其机架应取( B )A.最短杆B.最短杆的相邻杆C.最短杆的相对杆D.任何一杆14.若被联接件之一厚度较大、材料较软、强度较低、需要经常装拆时，宜采用( B ) A.螺栓联接 B.双头螺柱联接 C.螺钉联接 D.紧定螺钉联接 15.在凸轮机构的从动件选用等速运动规律时，其从动件的运动( A )A.将产生刚性冲击B.将产生柔性冲击C.没有冲击D.既有刚性冲击又有柔性冲击 16.与标准直齿圆柱齿轮的复合齿轮形系数Y FS 值有关的参数是( C ) A.工作齿宽b B.模数m C.齿数z D.压力角α 17.齿轮传动中，轮齿齿面的疲劳点蚀经常发生在( B )A.齿根部分B.靠近节线处的齿根部分C.齿顶部分D.靠近节线处的齿顶部分18.普通圆柱蜗杆传动的正确啮合条件是( B ) （注：下标t 表示端面，a 表示轴向，1表示蜗杆、2表示蜗轮） A.m t1=m a2, αt1=αa2,γ=β B.m a1=m t2, αa1=αt2,γ=β C.m t1=m a2, αt1=αa2,γ=-β D.m a1=m a2, αa1=αt2,γ=-β19.下列联轴器中，能补偿两轴的相对位移并可缓冲、吸振的是( D )A.凸缘联轴器B.齿式联轴器C.万向联轴器D.弹性柱销联轴器 20.带传动的主要失效形式是带的( A )A.疲劳拉断和打滑B.磨损和胶合C.胶合和打滑D.磨损和疲劳点蚀二、填空题(本大题共10小题，每小题1分，共10分)21.在机构中采用虚约束的目的是为了改善机构的运动状况和受力情况。

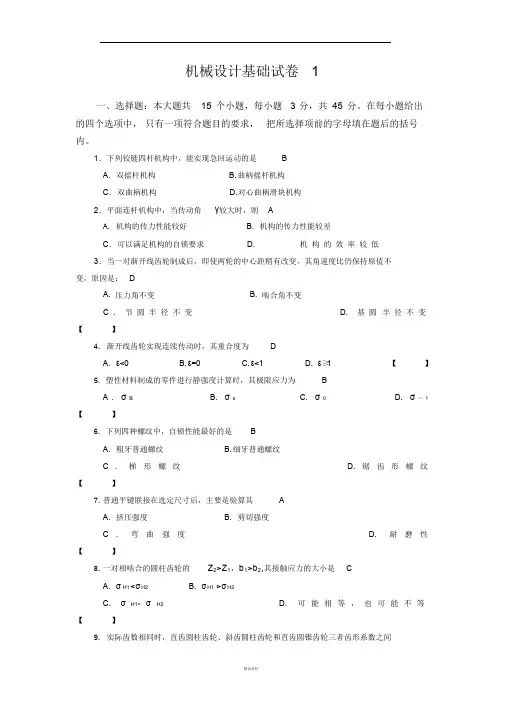

机械设计基础试卷 1一、选择题：本大题共15 个小题，每小题 3 分，共45 分。

在每小题给出的四个选项中，只有一项符合题目的要求，把所选择项前的字母填在题后的括号内。

1．下列铰链四杆机构中，能实现急回运动的是 BA．双摇杆机构 B. 曲柄摇杆机构C．双曲柄机构 D.对心曲柄滑块机构2．平面连杆机构中，当传动角γ较大时，则 AA. 机构的传力性能较好B. 机构的传力性能较差C．可以满足机构的自锁要求 D. 机构的效率较低3．当一对渐开线齿轮制成后，即使两轮的中心距稍有改变，其角速度比仍保持原值不变，原因是： DA. 压力角不变B. 啮合角不变C ．节圆半径不变 D. 基圆半径不变【】4. 渐开线齿轮实现连续传动时，其重合度为 DA．ε<0 B. ε=0 C. ε<1 D. ε≥1 【】5. 塑性材料制成的零件进行静强度计算时，其极限应力为 BA ．σB B. σs C. σ0 D. σ－1 【】6. 下列四种螺纹中，自锁性能最好的是 BA．粗牙普通螺纹 B. 细牙普通螺纹C ．梯形螺纹 D. 锯齿形螺纹【】7. 普通平键联接在选定尺寸后，主要是验算其 AA．挤压强度 B. 剪切强度C ．弯曲强度 D. 耐磨性【】8. 一对相啮合的圆柱齿轮的Z2>Z1，b1>b2,其接触应力的大小是 CA．σH1 <σH2 B. σH1 >σH2C. σH1= σH2D. 可能相等，也可能不等【】9. 实际齿数相同时，直齿圆柱齿轮、斜齿圆柱齿轮和直齿圆锥齿轮三者齿形系数之间的关系为 AA．直齿圆柱齿轮的最大 B. 斜齿圆柱齿轮的最大C ．直齿圆锥齿轮的最大 D. 三者数值相同【】10. 在润滑良好的条件下，为提高蜗杆传动的啮合效率，可采用的方法为： CA．减小齿面滑动速度υs B. 减少蜗杆头数Z1C ．增加蜗杆头数Z1 D. 增大蜗杆直径系数q 【】11. 带传动中，弹性滑动 DA．在张紧力足够时可以避免B．在传递功率较小时可以避免C．在小带轮包角足够大时可以避免D ．是不可避免【】12. 带传动作减速传动时，带的最大应力σmax 等于AA. σ1 +σb1 +σcB. σ1+σb2 +σcC. σ2+ σb1 + σ cD. σ 2 + σb2+ σ c 【】13. 转轴的变曲应力为 AA．对称循环变应力 B. 脉动循环变应力C ．非对称循环变应力 D. 静应力【】14. 在基本额定动载荷 C 作用下，滚动轴承的基本额定寿命为10 6 转时，其可靠度为 CA ．10% B. 80% C.90% D.99% 【】15. 在圆柱形螺旋拉伸（压缩）弹簧中，弹簧指数 C 是指 DA．弹簧外径与簧丝直径之比值B. 弹簧内径与簧丝直径之比值C. 弹簧自由高度与簧丝直径之比值D ．弹簧中径与簧丝直径之比值【】二、填空题：本大题共10 个小题，每空 1 分，共20 分。

机械设计基础习题含答案《机械设计基础课程》习题第1章机械设计基础概论1-1 试举例说明机器、机构和机械有何不同？ 1-2 试举例说明何谓零件、部件及标准件？1-3 机械设计过程通常分为几个阶段？各阶段的主要内容是什么？ 1-4 常见的零件失效形式有哪些？1-5 什么是疲劳点蚀？影响疲劳强度的主要因素有哪些？ 1-6 什么是磨损？分为哪些类型？1-7 什么是零件的工作能力？零件的计算准则是如何得出的？ 1-8 选择零件材料时，应考虑那些原则？1-9 指出下列材料牌号的含义及主要用途： Q275 、40Mn 、40Cr 、45 、ZG310－570 、QT600－3。

第2章现代设计方法简介2-1 简述三维CAD系统的特点。

2-2 试写出优化设计数学模型的一般表达式并说明其含义。

2-3 简述求解优化问题的数值迭代法的基本思想。

2-4 优化设计的一般过程是什么？ 2-5 机械设计中常用的优化方法有哪些？ 2-6 常规设计方法与可靠性设计方法有何不同？ 2-7 常用的可靠性尺度有那些？ 2-8 简述有限元法的基本原理。

2-9 机械创新设计的特点是什么？2-10 简述机械创新设计与常规设计的关系。

第3章平面机构的组成和运动简图3-1 举实例说明零件与构件之间的区别和联系。

3-2 平面机构具有确定运动的条件是什么 3-3 运动副分为哪几类？它在机构中起何作用？ 3-4 计算自度时需注意那些事项？3-5 机构运动简图有何用途？怎样绘制机构运动简图？ 3-6 绘制图示提升式水泵机构的运动简图，并计算机构的自度。

3-7 试绘制图示缝纫机引线机构的运动简图，并计算机构的自度。

3-8 试绘制图示冲床刀架机构的运动简图，并计算机构的自度。

3-9 试判断图a、b、c所示各构件系统是否为机构。

若是。

1判定它们的运动是否确定。

3-10 计算图a、b、c、d、e、f所示各机构的自度，如有复合铰链、局部自度、或虚约束请指出。

《机械设计基础》一、单项选择题(本大题共20小题，每小题2分，共40分)在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。

1.在如图所示的齿轮—凸轮轴系中，轴4称为( )A零件B.机构C.构件D.部件2.若组成运动副的两构件间的相对运动是移动，则称这种运动副为( )A.转动副B.移动副C.球面副D.螺旋副3.渐开线齿轮的齿廓曲线形状取决于( )A.分度圆B.齿顶圆C.齿根圆D.基圆4.机构具有确定相对运动的条件是( )A.机构的自由度数目等于主动件数目B.机构的自由度数目大于主动件数目C.机构的自由度数目小于主动件数目D.机构的自由度数目大于等于主动件数目5.一般转速的滚动轴承计算准则为( )A.进行静强度计算B.进行极限转速计算C.进行疲劳寿命计算D.进行热平衡计算6.柴油机曲轴中部的轴承应采用( )A.整体式滑动轴承B. 剖分式滑动轴承C.深沟球轴承D.圆锥滚子轴承7.螺纹联接的自锁条件为( )A.螺纹升角≤当量摩擦角B.螺纹升角>摩擦角C.螺纹升角≥摩擦角D.螺纹升角≥当量摩擦角8.机械运转不均匀系数是用来描述机械运转不均匀程度的重要参数，其表达式为( )A.σωω=-max min B.σωω=+max min2 C.σωωω=-max minm D.σωωωω=-+max minmax min9.铰链四杆机构的死点位置发生在( )A.从动件与连杆共线位置B.从动件与机架共线位置C.主动件与连杆共线位置D.主动件与机架共线位置10.当轴的转速较低，且只承受较大的径向载荷时，宜选用( )A.深沟球轴承B.推力球轴承C.圆柱滚子轴承D.圆锥滚子轴承11.作单向运转的转轴，其弯曲应力的变化特征是( )A.对称循环B.脉动循环C.恒定不变D.非对称循环12.在一般机械传动中，若需要采用带传动时，应优先选用( )A.圆型带传动B.同步带传动C.V型带传动D.平型带传动13.铰链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，则为了获得曲柄摇杆机构，其机架应取( )A.最短杆B.最短杆的相邻杆C.最短杆的相对杆D.任何一杆14.若被联接件之一厚度较大、材料较软、强度较低、需要经常装拆时，宜采用( )A.螺栓联接B.双头螺柱联接C.螺钉联接D.紧定螺钉联接15.在凸轮机构的从动件选用等速运动规律时，其从动件的运动( )A.将产生刚性冲击B.将产生柔性冲击C.没有冲击D.既有刚性冲击又有柔性冲击16.与标准直齿圆柱齿轮的复合齿轮形系数YFS值有关的参数是( )A.工作齿宽bB.模数mC.齿数zD.压力角α17.齿轮传动中，轮齿齿面的疲劳点蚀经常发生在( )A.齿根部分B.靠近节线处的齿根部分C.齿顶部分D.靠近节线处的齿顶部分18.普通圆柱蜗杆传动的正确啮合条件是( ) （注：下标t表示端面，a表示轴向，1表示蜗杆、2表示蜗轮）A.mt1=ma2, αt1=αa2,γ=βB.ma1=mt2, αa1=αt2,γ=βC.mt1=ma2, αt1=αa2,γ=-βD.ma1=ma2, αa1=αt2,γ=-β19.下列联轴器中，能补偿两轴的相对位移并可缓冲、吸振的是( )A.凸缘联轴器B.齿式联轴器C.万向联轴器D.弹性柱销联轴器20.带传动的主要失效形式是带的( )A.疲劳拉断和打滑B.磨损和胶合C.胶合和打滑D.磨损和疲劳点蚀二、填空题(本大题共10小题，每小题1分，共10分)21.在机构中采用虚约束的目的是为了改善机构的运动状况和________。

机械设计基础复习试题一一、单项选择题(本大题共20小题，每小题2分，共40分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．在如图所示的单缸四冲程内燃机中，序号1和10的组合是（ A ）A.机构B.构件C.零件D.部件2.机构具有确定相对运动的条件是( A )A.机构的自由度数目等于主动件数目B.机构的自由度数目大于主动件数目C.机构的自由度数目小于主动件数目D.机构的自由度数目大于等于主动件数目3.在下列平面四杆机构中，无急回性质的机构是（ C ）。

A.曲柄摇杆机构B.摆动导杆机构C.对心曲柄滑块机构D.偏心曲柄滑块机构4.滚子推杆盘形凸轮机构设计中，为避免凸轮实际轮廓曲线失真，正确的方法是（ D ）A.增大滚子半径B.增加从动件长度C.减小基圆半径D.增大基圆半径5.在设计直动滚子从动件盘形凸轮机构时，若出现运动失真现象，则应（ B ）A．减小凸轮基圆半径B．增大凸轮基圆半径C．增大滚子半径D．增大从动件长度6.在承受横向载荷的普通紧螺栓联接中，螺栓杆所受应力为（C）A.扭切应力B.拉应力C.扭切应力和拉应力D.扭切应力或拉应力7.普通平键传递扭矩是靠键的（ C ）A．顶面B．底面C．侧面D．端面8.带传动中，υ1为主动轮圆周速度，υ2为从动轮圆周速度，υ为带速，这些速度之间存在的关系是（ B ）A.υ1=υ2=υB.υ1>υ>υ2C.υ1<υ<υ2D.υ1=υ>υ29.带传动正常工作时不能保证准确的传动比是因为（ A ）A.带存在弹性滑动B.带容易变形和磨损C.带在带轮上打滑D.带的材料不符合虎克定律10.一对渐开线标准直齿圆柱齿轮，m=2mm，z1=18，z2=43，实际中心距a＇=62mm，下面说法正确的是（ C ）A.节圆小于分度圆B.节圆与分度圆重合C.节圆大于分度圆D.分度圆的大小取决于中心距11.在安装标准直齿圆柱齿轮时，若实际中心距大于标准中心距，则将使( C )A.重合度变大B.定角速比无法保证C.啮合角变大D.分度圆压力角变小12．齿轮传动中的齿面接触应力变化特征可简化为（ A ）A.脉动循环变应力B.对称循环变应力C.不变化的静应力D.无规律变应力13．齿轮传动中，轮齿齿面的疲劳点蚀经常发生在（ B ）A．齿根部分 B．靠近节线处的齿根部分C．齿顶部分 D．靠近节线处的齿顶部分14.在传动中，各齿轮轴线位置固定不动的轮系称为( B )A.周转轮系B.定轴轮系C.行星轮系D.混合轮系15.在下列四种类型的联轴器中，能补偿两轴相对位移以及可缓和冲击、吸收振动的是( D )A.凸缘联轴器B.齿式联轴器；C.万向联轴器D.弹性柱销联轴器。

国家开放大学煤炭学院形考试卷考试科目：机械设计基础试卷代号：试卷说明：1、本试卷共6 页，三种题型，满分100分。

2、本次考试为闭卷，考试时间为90分钟。

一、单项选择题（共30题，每小题2分，计60分。

选出一个正确的答案，并将字母标号填在括号内。

）1. 划分材料是塑性或脆性的标准，主要取决于（）。

A．材料的强度极限B．材料在变形过程中有无屈服现象C．材料硬度的大小D．材料疲劳极限2. 螺纹连接防松的根本在于防止（）之间的相对转动。

A．螺栓和螺母B．螺栓和被连接件C．螺母和被连接件D．被连接件和被连接件3. 在下列各种防松方法中，利用摩擦原理防松的方法是（）。

A．弹簧垫圈B．开口销C．焊接D．止动垫片4. 平键的截面尺寸（b、h）通常是根据（）按标准选择。

A．轴的直径B．轴传递转矩的大小C．传递功率的大小D．轮毂装配到轴上较方便5．标准直齿圆柱齿轮的齿形系数Y Fa取决于（）。

A．模数B．齿数C．齿宽系数D．齿面硬度6. 45钢齿轮，经调质处理后其硬度值为（）。

A．45～50HRC B．220～270HBS C．160～180HBS D．320～350HBS7. 对于开式齿轮传动，在工程设计中，一般（）。

A．按接触强度设计齿轮尺寸，再校核弯曲强度B．按弯曲强度设计齿轮尺寸，再校核接触强度C．只需按接触强度设计D．只需按弯曲强度设计8. 对于齿面硬度≤350HBS的闭式齿轮传动，在工程设计时一般先按（）计算。

A．接触强度B．弯曲强度C．磨损条件D．胶合条件9. 如果齿轮的模数、转速和传递的功率不变，增加齿轮的直径，则齿轮的（）。

A．接触强度减小B．弯曲强度增加C．接触强度增大D．都不是10. 蜗杆传动中，将蜗杆分度圆直径定为标准值是为了（）。

A．使中心距也标准化B．避免蜗杆刚度过小C．提高加工效率D．减少蜗轮滚刀的数目，便于刀具标准化11. 在标准蜗杆传动中，蜗杆头数一定时，若增大蜗杆直径系数，将使传动效率（）。

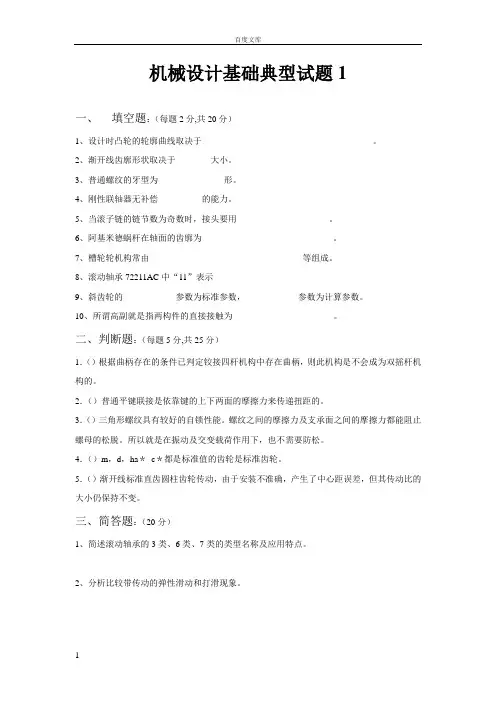

机械设计基础典型试题1一、填空题：（每题2分,共20分）1、设计时凸轮的轮廓曲线取决于_______________________________________。

2、渐开线齿廓形状取决于________大小。

3、普通螺纹的牙型为_______________形。

4、刚性联轴器无补偿__________的能力。

5、当滚子链的链节数为奇数时，接头要用_____________________。

6、阿基米德蜗杆在轴面的齿廓为______________________________。

7、槽轮轮机构常由___________________________________等组成。

8、滚动轴承72211AC中“11”表示___________________9、斜齿轮的____________参数为标准参数，____________参数为计算参数。

10、所谓高副就是指两构件的直接接触为_______________________。

二、判断题：（每题5分,共25分）1．（）根据曲柄存在的条件已判定铰接四杆机构中存在曲柄，则此机构是不会成为双摇杆机构的。

2．（）普通平键联接是依靠键的上下两面的摩擦力来传递扭距的。

3．（）三角形螺纹具有较好的自锁性能。

螺纹之间的摩擦力及支承面之间的摩擦力都能阻止螺母的松脱。

所以就是在振动及交变载荷作用下，也不需要防松。

4．（）m，d，ha＊c＊都是标准值的齿轮是标准齿轮。

5．（）渐开线标准直齿圆柱齿轮传动，由于安装不准确，产生了中心距误差，但其传动比的大小仍保持不变。

三、简答题：（20分）1、简述滚动轴承的3类、6类、7类的类型名称及应用特点。

2、分析比较带传动的弹性滑动和打滑现象。

四、综合题（1 题2分，2题8分，3题5分，共15分）已知一四杆机构各杆长为AB = 50㎜，BC = 90㎜，CD = 80㎜，AD = 100 ㎜。

1、以何杆为机架杆时可得到双曲柄机构？2、若以AD杆为机架杆，此机构为什么机构？用作图法求作极位夹角，并计算行程速比系数K。

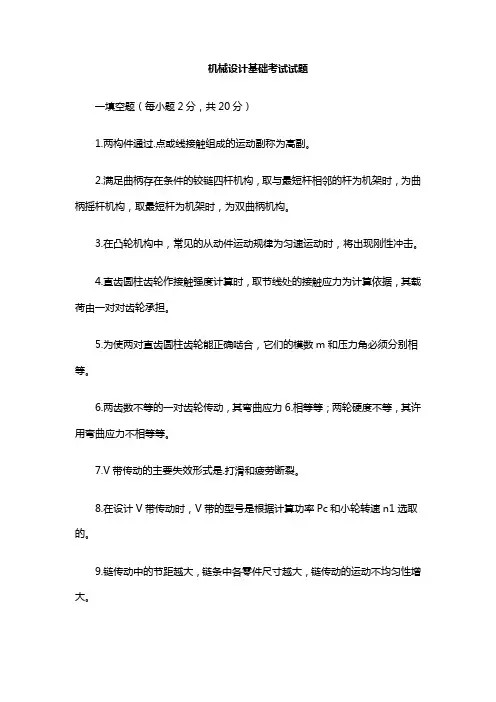

机械设计基础考试试题一填空题（每小题2分，共20分）1.两构件通过.点或线接触组成的运动副称为高副。

2.满足曲柄存在条件的铰链四杆机构，取与最短杆相邻的杆为机架时，为曲柄摇杆机构，取最短杆为机架时，为双曲柄机构。

3.在凸轮机构中，常见的从动件运动规律为匀速运动时，将出现刚性冲击。

4.直齿圆柱齿轮作接触强度计算时，取节线处的接触应力为计算依据，其载荷由一对对齿轮承担。

5.为使两对直齿圆柱齿轮能正确啮合，它们的模数m和压力角必须分别相等。

6.两齿数不等的一对齿轮传动，其弯曲应力6.相等等；两轮硬度不等，其许用弯曲应力不相等等。

7.V带传动的主要失效形式是.打滑和疲劳断裂。

8.在设计V带传动时，V带的型号是根据计算功率Pc和小轮转速n1选取的。

9.链传动中的节距越大，链条中各零件尺寸越大，链传动的运动不均匀性增大。

10.工作时只受弯矩不承受转矩的轴称为心轴。

二、选择题（每小题1分，共5分）二、选择题CBDBD1.渐开线标准齿轮的根切现象发生在。

A.模数较大时B.模数较小时C.齿数较少时D.齿数较多时2.在下列四种型号的滚动轴承中，必须成对使用。

A.深沟球轴承B.圆锥滚子轴承C.推力球轴承D.圆柱滚子轴承3.在下列四种类型的联轴器中，能补偿两轴的相对位移以及可以缓和冲击、吸收振动的是。

A.凸缘联轴器B.齿式联轴器C.万向联轴器D.弹性套柱销联轴器4.在铰链四杆机构中，机构的传动角和压力角的关系是。

A.B.C.D.5.对于普通螺栓联接，在拧紧螺母时，螺栓所受的载荷是。

A.拉力B.扭矩C.压力D.拉力和扭矩三、判断题（正确的打“V”，错误的打“X”。

每小题1分，共8分）三、判断提XXVXXXXV1.在铰链四杆机构中，当最短杆与最长杆长度之和大于其余两杆长度之和时，为双曲柄机构。

（）2.在凸轮机构中，基圆半径取得较大时，其压力角也较大。

（3.在平键联接中，平键的两侧面是工作面。

（）4.斜齿圆柱齿轮的标准模数是大端模数。

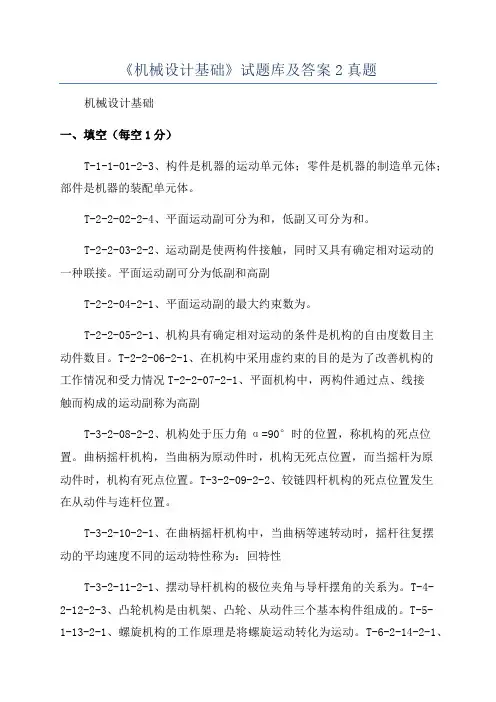

《机械设计基础》试题库及答案2真题机械设计基础一、填空（每空1分）T-1-1-01-2-3、构件是机器的运动单元体；零件是机器的制造单元体；部件是机器的装配单元体。

T-2-2-02-2-4、平面运动副可分为和，低副又可分为和。

T-2-2-03-2-2、运动副是使两构件接触，同时又具有确定相对运动的一种联接。

平面运动副可分为低副和高副T-2-2-04-2-1、平面运动副的最大约束数为。

T-2-2-05-2-1、机构具有确定相对运动的条件是机构的自由度数目主动件数目。

T-2-2-06-2-1、在机构中采用虚约束的目的是为了改善机构的工作情况和受力情况T-2-2-07-2-1、平面机构中，两构件通过点、线接触而构成的运动副称为高副T-3-2-08-2-2、机构处于压力角α=90°时的位置，称机构的死点位置。

曲柄摇杆机构，当曲柄为原动件时，机构无死点位置，而当摇杆为原动件时，机构有死点位置。

T-3-2-09-2-2、铰链四杆机构的死点位置发生在从动件与连杆位置。

T-3-2-10-2-1、在曲柄摇杆机构中，当曲柄等速转动时，摇杆往复摆动的平均速度不同的运动特性称为：回特性T-3-2-11-2-1、摆动导杆机构的极位夹角与导杆摆角的关系为。

T-4-2-12-2-3、凸轮机构是由机架、凸轮、从动件三个基本构件组成的。

T-5-1-13-2-1、螺旋机构的工作原理是将螺旋运动转化为运动。

T-6-2-14-2-1、为保证带传动的工作能力，一般规定小带轮的包角α。

T-6-7-15-2-3、链传动是由主动链轮、从动链轮、绕链轮上链条所组成。

T-6-7-16-2-3、链传动和带传动都属于传动。

T-7-2-17-3-6、齿轮啮合时，当主动齿轮的齿根_推动从动齿轮的齿顶，一对轮齿开始进入啮合，所以开始啮合点应为从动轮齿顶圆与啮合线的交点；当主动齿轮的齿顶推动从动齿轮的齿根，两轮齿即将脱离啮合，所以终止啮合点为主动轮齿顶圆与啮合线的交点。

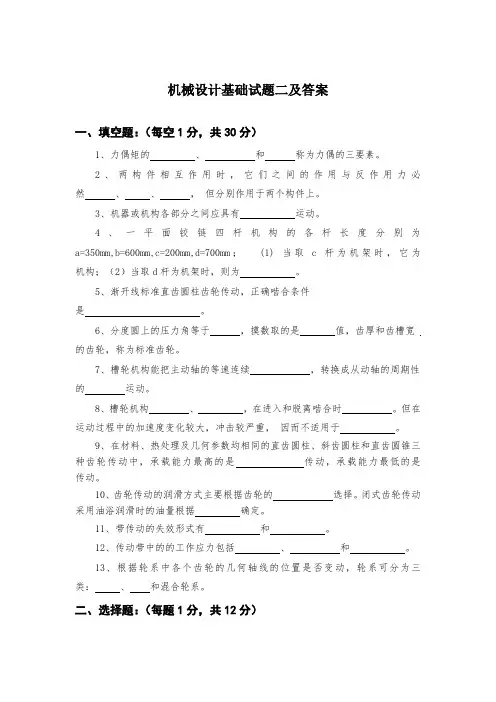

机械设计基础试题二及答案一、填空题：（每空1分，共30分）1、力偶矩的、和称为力偶的三要素。

2、两构件相互作用时，它们之间的作用与反作用力必然、、，但分别作用于两个构件上。

3、机器或机构各部分之间应具有运动。

4、一平面铰链四杆机构的各杆长度分别为a=350mm,b=600mm,c=200mm,d=700mm；(1) 当取 c 杆为机架时，它为机构；（2）当取d杆为机架时，则为。

5、渐开线标准直齿圆柱齿轮传动，正确啮合条件是。

6、分度圆上的压力角等于，摸数取的是值，齿厚和齿槽宽的齿轮，称为标准齿轮。

7、槽轮机构能把主动轴的等速连续，转换成从动轴的周期性的运动。

8、槽轮机构、，在进入和脱离啮合时。

但在运动过程中的加速度变化较大，冲击较严重，因而不适用于。

9、在材料、热处理及几何参数均相同的直齿圆柱、斜齿圆柱和直齿圆锥三种齿轮传动中，承载能力最高的是传动，承载能力最低的是传动。

10、齿轮传动的润滑方式主要根据齿轮的选择。

闭式齿轮传动采用油浴润滑时的油量根据确定。

11、带传动的失效形式有和。

12、传动带中的的工作应力包括、和。

13、根据轮系中各个齿轮的几何轴线的位置是否变动，轮系可分为三类：、和混合轮系。

二、选择题：（每题1分，共12分）1、如果力R是F1、F2二力的合力,用矢量方程表示为R=F1+F2,则三力大小之间的关系为( )。

A.必有R=F1+F2;B.不可能有R=F1+F2;C.必有R>F1,R>F2; D可能有R<F1,R<F2。

2、刚体受三力作用而处于平衡状态,则此三力的作用线( )。

A. 必汇交于一点;B. 必互相平行;C. 必都为零;D. 必位于同一平面内。

3、等截面直杆在两个外力的作用下发生轴向压缩变形时，这对外力所具备的特点一定是等值、( )。

A. 反向、共线；B. 反向，过截面形心；C. 方向相对，作用线与杆轴线重合；D方向相对，沿同一直线作用。

4、轴向拉伸杆，正应力最大的截面和剪应力最大的截面( )A. 分别是横截面、450斜截面；B. 都是横截面;C. 分别是450斜截面、横截面;D. 都是450斜截面。

机械设计基础试题及答案机械设计基础试题及答案「篇一」一.填空题：1 .凸轮主要由( 凸轮 )，( 从动件 )和 ( 机架 )三个基本构件组成。

2 .凸轮机构从动件的形式有由 ( 尖顶 )从动件，( 滚子 )从动件和( 平底 )从动件。

3 .按凸轮的形状可分为( 盘型 )凸轮、( 移动 )凸轮、( 圆柱 )凸轮、( 曲面 )4. 常用的间歇运动机构有( 棘轮 )机构，( 槽轮)机构，(凸轮间歇)机构和( 不完全齿 ) 机构等几种。

5 螺纹的旋向有( 左旋 )和( 右旋 ); 牙形有 ( 三角形 ). ( 梯形 ). ( 矩形 ). ( 锯齿形 )6. 标准外啮合斜齿轮传动的正确啮合条件是：两齿轮的(法面模数 )和(法面压力角 )都相等，齿轮的( 螺旋 ) 相等 ( 旋向 )_相反7 已知一平面铰链四杆机构的各杆长度分别为a=150, b=500, c=300,d=400，当取c 杆为机架时，它为( 曲柄摇杆 )机构;当取d杆为机架时，则为( 双摇杆 )机构。

8 平面连杆机构当行程速比K( >1 )时，机构就具有急回特性。

9 曲柄摇杆机构产生“死点”位置的条件是：当为( 曲柄 )主动件( 曲柄与机架 )共线时。

13 螺纹联接的基本类型有( 螺栓联接 )、( 双头螺柱联接 )、( 螺钉联接 )、( 紧定螺钉联接 )四种。

14 轮系按其轴相对机架是固定还是运动的可分为(定轴 )轮系和(周转 )轮系。

15 滚动轴承代号为62305/P5;各部分的含义是：“6”表示(沟球轴承);“23”表示( 宽度系数); “05”表示( 内径代号 );P5表示( 精度公差等级 )。

16.螺纹的公称直径是指它的( 大径 )，螺纹“M12X1.5左”的含义是 ( 左旋细牙螺纹公称直径12 )。

17.螺纹的公称直径是指它的 ( 大径 )。

M16*2的含义是 ( 细牙螺纹外径16螺距2 )。

18.滚动轴承代号“6215”的含义是_ ("6"_表示是普通深沟球轴承，2_是宽度系列 5是内径代号 )。

机械设计基础习题及答案机械设计基础复习题（一）一、判断题：正确的打符号√，错误的打符号×1．在实际生产中，有时也利用机构的“死点"位置夹紧工件。

( )2. 机构具有确定的运动的条件是：原动件的个数等于机构的自由度数。

( ) 3．若力的作用线通过矩心，则力矩为零。

( ) 4．平面连杆机构中，连杆与从动件之间所夹锐角称为压力角。

( )5．带传动中，打滑现象是不可避免的。

( )6．在平面连杆机构中，连杆与曲柄是同时存在的，即只要有连杆就一定有曲柄。

( )7．标准齿轮分度圆上的齿厚和齿槽宽相等。

( )8．平键的工作面是两个侧面。

( )9．连续工作的闭式蜗杆传动需要进行热平衡计算，以控制工作温度。

( ) 10．螺纹中径是螺纹的公称直径。

（）11．刚体受三个力作用处于平衡时，这三个力的作用线必交于一点。

( ) 12．在运动副中，高副是点接触，低副是线接触。

( ) 13．曲柄摇杆机构以曲柄或摇杆为原动件时，均有两个死点位置。

( ) 14．加大凸轮基圆半径可以减少凸轮机构的压力角。

( ) 15．渐开线标准直齿圆柱齿轮不产生根切的最少齿数是15。

( )16．周转轮系的自由度一定为1。

( )17．将通过蜗杆轴线并与蜗轮轴线垂直的平面定义为中间平面。

( )18．代号为6205的滚动轴承，其内径为25mm。

( )19．在V带传动中，限制带轮最小直径主要是为了限制带的弯曲应力。

( ) 20．利用轴肩或轴环是最常用和最方便可靠的轴上固定方法。

( )二、填空题1．直齿圆柱齿轮的正确啮合条件是相等，相等。

2．螺杆相对于螺母转过一周时，它们沿轴线方向相对移动的距离称为。

3．在V带传动设计中，为了限制带的弯曲应力，应对带轮的加以限制。

4．硬齿面齿轮常用渗碳淬火来得到，热处理后需要加工。

5．要将主动件的连续转动转换为从动件的间歇转动，可用机构。

6．轴上零件的轴向固定方法有、、、等。

7．常用的滑动轴承材料分为、、三类。

机械设计基础2》试题样卷库（问答题答案）《机械设计基础2》试题样卷库简答题答案课程概论1、机械设计基础的性质与任务。

答案：机械设计基础是⼀门重要的技术基础课，是⼀门具体研究机器或机构的原理、特性、设计计算的技术基础课程。

它是研究机械类产品的设计、开发、制造，满⾜经济发展和社会需求的基础知识课程。

机械设计⼯作涉及⼯程技术的各个领域。

⼀台新的设备在设计阶段，要根据设计要求确定⼯作原理及合理的结构，进⾏运动、动⼒、强度、刚度分析，完成图样设计，还要研究在制造、销售、使⽤以及售后服务等⽅⾯的问题。

设计⼈员除必须具有机械设计及与机械设相关的深厚的基础知识和专业知识外，还要有饱满的创造热情。

2、机器的主要特征。

答案：(1)它们都是⼈为实体（构件）的组合。

(2)各个运动实体（构件）之间具有确定的相对运动。

(3)能够实现能量的转换，代替或减轻⼈类完成有⽤的机械功。

3、⼀部完整的机器由以下四部分组成答案：根据功能的不同，⼀部完整的机器由以下四部分组成：(1)原动部分：机器的动⼒来源。

(2)⼯作部分：完成⼯作任务的部分。

(3)传动部分：把原动机的运动和动⼒传递给⼯作机。

(4)控制部分：使机器的原动部分、传动部分、⼯作部分按⼀定的顺序和规律运动，完成给定的⼯作循环。

4、什么叫机构机构的主要特征。

答案：机构是由两个以上具有确定相对运动的构件组成的。

机构的主要特征：(1)它们都是⼈为实体（构件）的组合;(2)各个运动实体之间具有确定的相对运动。

从结构和运动学的⾓度分析，机器机构之间并⽆区别，都是具有确定相对运动的各种实物的组合，所以，通常将机器和机构统称为机械。

5、机械分类。

答案：根据⽤途不同，机械可分为：(1)动⼒机械实现机械能与其他形式能量间的转换。

(2)加⼯机械改变物料的结构形状、性质及状态。

(3)运输机械改变⼈或物料的空间位置。

(4)信息机械获取或处理各种信息。

6、什么叫构件答案：构件所谓构件，是指机构的基本运动单元。
