矿山安全标志汇总编辑版

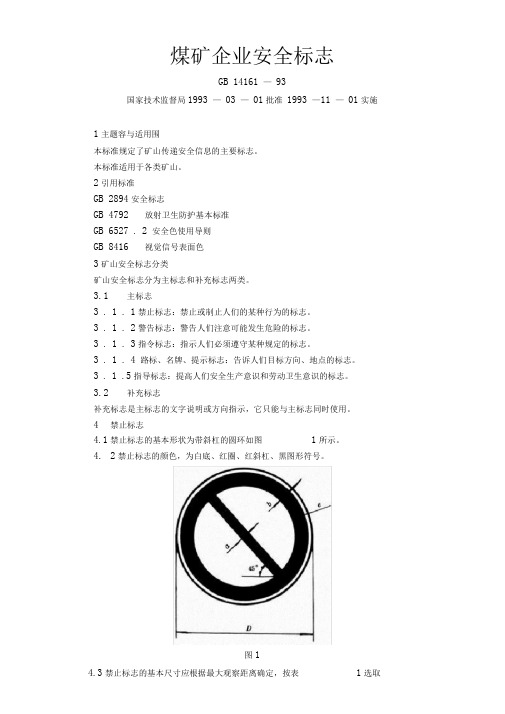

煤矿企业安全标志GB 14161—93国家技术监督局1993—03—01批准1993—11—01实施1 主题容与适用围本标准规定了矿山传递安全信息的主要标志。

本标准适用于各类矿山。

2 引用标准GB 2894安全标志GB 4792 放射卫生防护基本标准GB 6527．2 安全色使用导则GB 8416 视觉信号表面色3 矿山安全标志分类矿山安全标志分为主标志和补充标志两类。

3．1 主标志3．1．1 禁止标志：禁止或制止人们的某种行为的标志。

3．1．2 警告标志：警告人们注意可能发生危险的标志。

3．1．3 指令标志：指示人们必须遵守某种规定的标志。

3．1．4 路标、名牌、提示标志：告诉人们目标方向、地点的标志。

3．1．5 指导标志：提高人们安全生产意识和劳动卫生意识的标志。

3．2 补充标志补充标志是主标志的文字说明或方向指示，它只能与主标志同时使用。

4 禁止标志4．1 禁止标志的基本形状为带斜杠的圆环如图1所示。

4．2 禁止标志的颜色，为白底、红圈、红斜杠、黑图形符号。

图14．3 禁止标志的基本尺寸应根据最大观察距离确定，按表1选取。

表1 禁止标志尺寸与最大观察距离的关系4．4 禁止标志的种类及设置地点止行人的通道口等2－15 禁止停车禁止停车处2－16 禁止驶入线路终点和禁止机车驶入地段引用GB5768—865 警告标志5．1 警告标志的基本形状为等边三角形，顶角朝上，如图2所示。

5．2 警告标志的颜色为黄底，黑边，黑图形符号。

5．3 警告标志的基本尺寸应根据最大观察距离确定，按表3选取。

种类最大观察距离，m标志尺寸，mm逆向反射标志自发光标志10 15 10 15三角形边长a 340 510 300 450黑边宽度b 30 30 25 25黑边圆角半径R 17 26 15 23黄边宽度e 5 7 5 75．4 警告标志的种类及设置地点警告标志的种类、名称、设置地点见表4。

表44－10 当心坠落建井施工、井筒维修及高空作业处引用GB2894—884－11当心坠入溜井溜煤眼，溜矿井、溜矿仓4－12当心片帮滑坡有片帮、滑坡危险地段4－13当心矿车行驶兼行人的倾斜运输巷道4－15当心交叉道口巷道交叉处4－16 当心弯道弯道处6 指令标志6．1 指令标志的基本形状为圆形如图3所示。

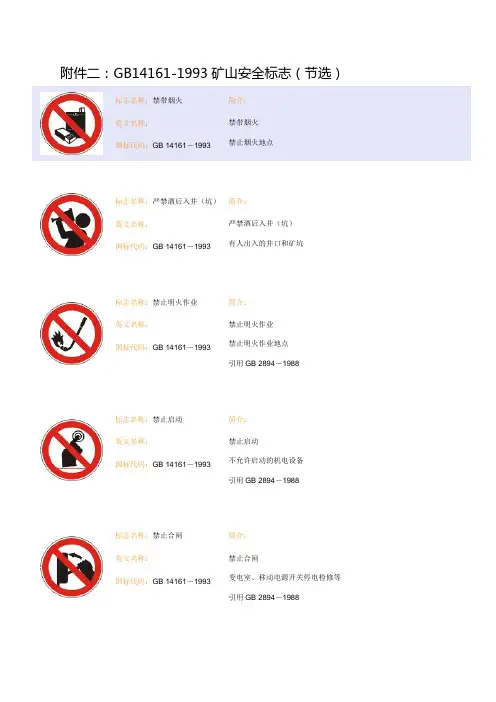

附件二：GB14161-1993矿山安全标志（节选）标志名称：禁止料罐乘人英文名称：国标代码：GB 14161－1993 简介：禁止料罐乘人设在开凿竖井井口处标志名称：当心矿车行驶英文名称：国标代码：GB 14161－1993 简介：当心矿车行驶兼行人的倾斜运输巷道内标志名称：当心交叉道口英文名称：国标代码：GB 14161－1993简介：当心交叉道口巷道交叉处标志名称：当心弯道英文名称：国标代码：GB 14161－1993简介：当心弯道弯道处标志名称：必须戴矿工帽英文名称：国标代码：GB 14161－1993 简介：必须戴矿工帽人员出入井口、更衣房、矿灯房等醒目地方标志名称：必须携带矿灯英文名称：国标代码：GB 14161－1993 简介：必须携带矿灯入井口处、更衣房、矿灯房等醒目地方标志名称：必须带自救器英文名称：国标代码：GB 14161－1993 简介：必须带自救器入井口处、更衣室、领自救器房等醒目地方标志名称：必须穿戴绝缘保护用品英文名称：国标代码：GB 14161－1993简介：必须穿戴绝缘保护用品设在高压电器设备室内标志名称：必须系安全带英文名称：国标代码：GB 14161－1993简介：必须系安全带建井施工处、高空作业、井筒检修地点引用GB 2894－1988标志名称：必须戴防尘口罩英文名称：国标代码：GB 14161－1993简介：必须戴防尘口罩打眼施工、炮烟区引用GB 2894－1988标志名称：必须桥上通过英文名称：国标代码：GB 14161－1993简介：必须桥上通过设有人行桥地方标志名称：走人行道英文名称：国标代码：GB 14161－1993简介：走人行道设在人行道两端标志名称：鸣笛英文名称：国标代码：GB 14161－1993简介：鸣笛机车通过巷道交叉处、道叉口和弯道前20~30m鸣笛处引用GB 5768－1986标志名称：安全出口英文名称：国标代码：GB 14161－1993简介：安全出口设在矿井采区安全出口路线上（间隔100m）和改变方向处引用10001－1988标志名称：电话英文名称：国标代码：GB 14161－1993简介：电话通往电话的通道上引用GB 3818－1983标志名称：躲避硐英文名称：国标代码：GB 14161－1993简介：躲避硐躲避硐上方引用GB 2894－1988标志名称：急救站英文名称：国标代码：GB 14161－1993简介：急救站通往急救站通道上引用GB 10001－1988标志名称：放炮警戒线英文名称：国标代码：GB 14161－1993简介：放炮警戒线放炮警戒线处标志名称：危险区英文名称：国标代码：GB 14161－1993简介：危险区井下火灾、瓦斯、水患等危险区附近标志名称：沉陷区英文名称：国标代码：GB 14161－1993简介：沉陷区地表沉陷滑落区标志名称：前方慢行英文名称：国标代码：GB 14161－1993简介：前方慢行风门、交叉道口、弯道、车场、翻罐等须减速慢行地点标志名称：指示牌英文名称：国标代码：GB 14161－1993简介：指示牌根据需要自行写字自行设置示例标志名称：安全生产指导标志英文名称：国标代码：GB 14161－1993简介：安全生产指导标志提高安全生产意识、加强安全生产教育场所、旗帜悬挂在庭院旗杆上或高层建筑屋顶上—11—。

矿山安全标志(DOC)矿山安全标志GB 14161—93国家技术监督局1993—03—01批准1993—11—01实施1 主题内容与适用范围本标准规定了矿山传递安全信息的主要标志。

本标准适用于各类矿山。

2 引用标准GB 2894安全标志GB 4792 放射卫生防护基本标准GB 6527．2 安全色使用导则GB 8416 视觉信号表面色3 矿山安全标志分类矿山安全标志分为主标志和补充标志两类。

3．1 主标志3．1．1 禁止标志：禁止或制止人们的某种行为的标志。

3．1．2 警告标志：警告人们注意可能发生危险的标志。

3．1．3 指令标志：指示人们必须遵守某种规定的标志。

3．1．4 路标、名牌、提示标志：告诉人们目标方向、地点的标志。

3．1．5 指导标志：提高人们安全生产意识和劳动卫生意识的标志。

3．2 补充标志补充标志是主标志的文字说明或方向指示，它只能与主标志同时使用。

4 禁止标志4．1 禁止标志的基本形状为带斜杠的圆环如图1所示。

4．2 禁止标志的颜色，为白底、红圈、红斜杠、黑图形符号。

图14．3 禁止标志的基本尺寸应根据最大观察距离确定，按表1选取。

表1 禁止标志尺寸与最大观察距离的关系2－6 禁止扒乘矿车运输大巷交叉口、乘车场、扒车事故多发地段2－7 禁止乘输送带禁止乘人的带式输送机每隔50m设一个2－8 禁止车间乘人斜井、平巷运人列车车站、串车提升斜井上下口2－9 禁止乘人登钩串车提升斜井上下口2－10 禁止跨输送带链板、皮带、钢绳牵引运输不许跨越地方2－11 禁止攀牵线缆设在敷有电缆、信号线等巷道内2－12 禁止料罐乘人设在开凿竖井井口处2－13 禁止入内封闭火区、瓦斯区、盲巷、废弃巷道及其禁止入内地引用GB2894—88点2－14 禁止通行井下危险区、放炮警戒处、不兼作行人的绞车道、材料道及禁止行人的通道口等引用GB2894—882－15 禁止停车禁止停车处2－16禁止驶入线路终点和禁止机车驶入地段引用GB5768—865 警告标志5．1 警告标志的基本形状为等边三角形，顶角朝上，如图2所示。

1矿山安全标志图矿山安全标志图（GB14161-1993）•供应矿山安全警示标识牌禁带烟火1.50/个•供应矿山安全警示标识牌严禁酒后入井1.50/个•供应矿山安全警示标识牌禁止明火作业1.50/个•供应矿山安全警示标识牌禁止启动1.50/个•供应矿山安全警示标识牌禁止合闸1.50/个•供应矿山安全警示标识牌禁止用水灭火1.50/个•供应矿山安全警示标识牌禁止扒乘矿车1.50/个•供应矿山安全警示标识牌禁止乘输送带1.50/个•供应矿山安全警示标识牌禁止车间乘人1.50/PCS•供应矿山安全警示标识牌禁止乘人登钩1.50/PCS•供应矿山安全警示标识牌禁止跨输送带1.50/PCS•供应矿山安全警示标识牌禁止攀牵线缆1.50/PCS•供应矿山安全警示标识牌禁止料罐乘人1.50/PCS•供应矿山安全警示标志标识禁止入内1.50/PCS•供应矿山安全警示标志标识禁止通行1.50/PCS•供应矿山安全警示标志标识禁止停车1.50/PCS•供应矿山安全警示标志标识禁止驶入1.50/PCS•供应矿山安全警示标志标识注意安全1.50/PCS•供应矿山安全警示标志标识当心瓦斯1.50/PCS•供应矿山安全警示标志标识当心冒顶1.50/PCS•供应矿山安全警示标志标识当心火灾1.50/PCS•批发供应矿山安全警示标志标识当心水灾1.50/PCS•供应矿山安全警示标志标识当心突出1.50/PCS•供应矿山安全标识当心有害气体中毒1.5/PCS•供应矿山安全标识标志牌当心触电1.50/PCS•供应矿山安全标识标志牌当心坠落1.50/PCS•供应矿山安全标识标志牌当心片帮滑坡1.50/PCS•供应矿山安全标识标志牌当心矿车行驶1.50/PCS•供应矿山安全标识标志牌当心列车通过1.50/PCS•供应矿山安全标识标志牌当心弯道1.50/PCS•供应矿山安全标识标志牌当心交叉道口1.50/PCS•供应矿山安全标识标志牌当心爆炸1.50/PCS•供应矿山安全标识标志牌当心坠入溜井1.50/PCS•供应矿山安全标识标志牌必须戴矿工帽1.50/PCS•供应矿山安全标识标志牌心须携带矿灯1.50/PCS•供应矿山安全标识标志牌必须带自救器1.50/PCS•供应矿山安全标识必须穿戴绝缘保护用品1.50/PCS•供应矿山安全标识标志必须系安全带1.50/PCS•供应矿山安全标识标志必须戴防尘口罩1.50/PCS•供应矿山安全标识标志牌必须桥上通过1.50/PCS•供应矿山安全标识标志牌走人行道1.50/PCS•供应矿山安全标识标志牌鸣笛1.50/PCS•供应矿山安全标识标志牌安全出口1.50/PCS•供应矿山安全标识标志牌电话1.50/PCS•供应矿山安全标识标志牌躲避硐1.50/PCS•供应矿山安全标识标志牌急救站1.50/PCS•供应矿山安全标识标志牌放炮警戒线1.50/PCS•供应矿山安全标识标志牌危险区1.5/PCS•供应矿山安全标识标志牌沉陷区1.50/PCS•供应矿山安全标识标志牌前方慢行1.50/PCS•供应矿山安全标识标志牌入风巷道1.5/PCS•供应矿山安全标识标志牌回风巷道1.50/PCS•供应矿山安全指示牌安全第一预防为主1.50/PCS•供应矿山安全警示标识路标1.50/PCS•供应矿山安全标识正在检修不准送电1.50/PCS。

矿山安全标志图（GB14161-1993）供应矿山安全警示标识牌禁带烟火1.50/个供应矿山安全警示标识牌严禁酒后入井1.50/个供应矿山安全警示标识牌禁止明火作业1.50/个供应矿山安全警示标识牌禁止启动1.50/个供应矿山安全警示标识牌禁止合闸1.50/个供应矿山安全警示标识牌禁止用水灭火1.50/个供应矿山安全警示标识牌禁止扒乘矿车1.50/个供应矿山安全警示标识牌禁止乘输送带1.50/个供应矿山安全警示标识牌禁止车间乘人1.50/PCS供应矿山安全警示标识牌禁止乘人登钩1.50/PCS供应矿山安全警示标识牌禁止跨输送带1.50/PCS供应矿山安全警示标识牌禁止攀牵线缆1.50/PCS供应矿山安全警示标识牌禁止料罐乘人1.50/PCS供应矿山安全警示标志标识禁止入内1.50/PCS供应矿山安全警示标志标识禁止通行1.50/PCS供应矿山安全警示标志标识禁止停车1.50/PCS供应矿山安全警示标志标识禁止驶入1.50/PCS供应矿山安全警示标志标识注意安全1.50/PCS供应矿山安全警示标志标识当心瓦斯1.50/PCS供应矿山安全警示标志标识当心冒顶1.50/PCS供应矿山安全警示标志标识当心火灾1.50/PCS批发供应矿山安全警示标志标识当心水灾1.50/PCS供应矿山安全警示标志标识当心突出1.50/PCS供应矿山安全标识当心有害气体中毒1.5/PCS供应矿山安全标识标志牌当心触电1.50/PCS供应矿山安全标识标志牌当心坠落1.50/PCS供应矿山安全标识标志牌当心片帮滑坡1.50/PCS供应矿山安全标识标志牌当心矿车行驶1.50/PCS供应矿山安全标识标志牌当心列车通过1.50/PCS供应矿山安全标识标志牌当心弯道1.50/PCS供应矿山安全标识标志牌当心交叉道口1.50/PCS供应矿山安全标识标志牌当心爆炸1.50/PCS供应矿山安全标识标志牌当心坠入溜井1.50/PCS供应矿山安全标识标志牌必须戴矿工帽1.50/PCS供应矿山安全标识标志牌心须携带矿灯1.50/PCS供应矿山安全标识标志牌必须带自救器1.50/PCS供应矿山安全标识必须穿戴绝缘保护用品1.50/PCS供应矿山安全标识标志必须系安全带1.50/PCS供应矿山安全标识标志必须戴防尘口罩1.50/PCS供应矿山安全标识标志牌必须桥上通过1.50/PCS供应矿山安全标识标志牌走人行道1.50/PCS供应矿山安全标识标志牌鸣笛1.50/PCS供应矿山安全标识标志牌安全出口1.50/PCS供应矿山安全标识标志牌电话1.50/PCS供应矿山安全标识标志牌躲避硐1.50/PCS供应矿山安全标识标志牌急救站1.50/PCS供应矿山安全标识标志牌放炮警戒线1.50/PCS供应矿山安全标识标志牌危险区1.5/PCS供应矿山安全标识标志牌沉陷区1.50/PCS供应矿山安全标识标志牌前方慢行1.50/PCS供应矿山安全标识标志牌入风巷道1.5/PCS供应矿山安全标识标志牌回风巷道1.50/PCS供应矿山安全指示牌安全第一预防为主1.50/PCS供应矿山安全警示标识路标1.50/PCS供应矿山安全标识正在检修不准送电1.50/PCS。

矿山机构设置图、标志图建议
警示标志图
编号标志名称设置地点备注
1 注意安全提醒人们注意安全的地方
2 当心触电
有触电危险部位
3 当心滑坡有片帮、滑坡危险
地段
4 当心交叉道口巷道交叉处
5 当心弯道弯道处参考文本
指令标志图
编号标志名称设置地点备注
1 必须戴矿工帽人员出入井口、更衣房、矿灯房等醒
目地方
2 必须穿戴绝缘
保护用品
设在高压电器设
备室内
3 必须系好
安全带
建井施工处、高空
作业、井筒检修
地点
4
必须戴
防尘口罩
打眼施工、炮烟区
5 鸣笛
机车通过巷道交叉处、道叉口和弯道前20～30 m鸣
笛处
指示标志牌
编号标志名称设置地点备注1 放炮警戒线放炮警戒线处
2 危险区井下火灾、瓦斯、水患-等危险区
附近
3 前方慢行风门、交叉道口、弯道、车场、翻罐等须减速慢行
地点
4 进入矿区
注意安全
放置到矿区
出入口
矿区安全生产宣传牌
安全第一预防为主（大小见图；）
宣传管理制度
写真过厚层铝板0.8m x 1.2m (公司名称可改)
写真过KT板，装包边条；1m x 0.7m (公司名称可改)。
