微机原理与应用实验一、实验二实验报告电92 雷云泽2009010941 实验一简单计算机系统基本模块设计1一、实验目的1.掌握简单计算机系统的指令系统2.掌握简单计算机基本模块的设计方法3.巩固EDA电路仿真和调试的方法二、实验任务包括练习指令编码设计寄存器组模块、设计RAM模块、设计I/O端口及其映射模块、设计和检测ROM模块1.练习指令编码阅读项目任务书的简单计算机指令系统，理解其中的7条R型指令AND、OR、ADD、SUB、ADDC、SUBC、SLT，和2条I型指令的LW、SW。

写出表1-1指令的编码和功能说明。

表1-1 指令编码练习2.设计寄存器组模块（1）任务要求在R类型指令中有3个操作数，其中2个操作数来自寄存器组，作为算术逻辑模块ALU的输入，另1个操作数是ALU 的输出，需写回寄存器组中。

所以，寄存器组模块需要1个写通道、2个读通道。

在寄存器组读操作时，需给出要读寄存器的寄存器号，寄存器组将该寄存器号对应的内容从输出端口输出；在寄存器组写操作中，需给出要写入寄存器的寄存器号和要写入的数据，寄存器组模块将在控制信号的作用下把数据写到指定的寄存器中。

寄存器组模块的封装图见1-1，包含2个异步读通道、1个同步写通道，内部包含4个8位寄存器（分别称为R0、R1、R2、R3，对应的二进制编号分别为00、01、10、11），1个2-4译码器和2个8位4选1多路选择器，其中每个寄存器都是带时钟使能和异步复位端口的8位D 触发器。

可利用QuartusII的MegaWizard下LMP_FF、LMP_DECODE、LPM_MUX进行设计。

寄存器组模块信号说明：输入信号：N1[1..0]：读通道1的寄存器号N2[1..0]：读通道2的寄存器号ND[1..0]：写通道的寄存器号DI[7..0]：写通道的输入数据CLK：时钟脉冲信号，上升沿有效REG_WE：写允许，为1时，在CLK上升沿，将数据DI写入ND指定的寄存器；为“0”时，禁止对寄存器阵列进行写操作。

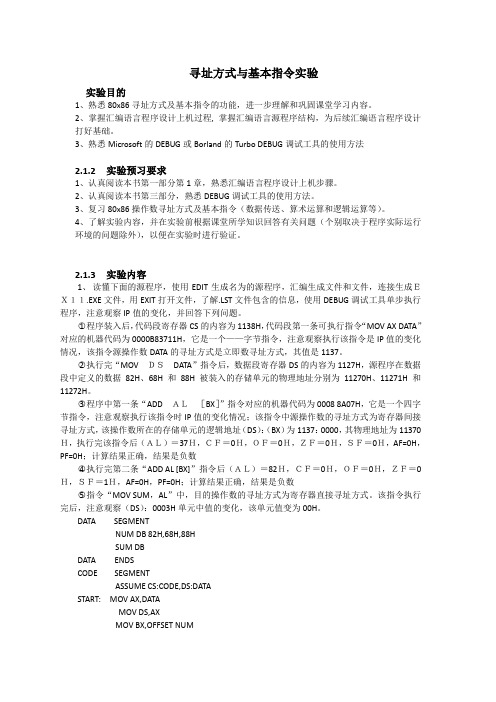

寻址方式与基本指令实验实验目的1、熟悉80x86寻址方式及基本指令的功能，进一步理解和巩固课堂学习内容。

2、掌握汇编语言程序设计上机过程, 掌握汇编语言源程序结构，为后续汇编语言程序设计打好基础。

3、熟悉Microsoft的DEBUG或Borland的Turbo DEBUG调试工具的使用方法2.1.2 实验预习要求1、认真阅读本书第一部分第1章，熟悉汇编语言程序设计上机步骤。

2、认真阅读本书第三部分，熟悉DEBUG调试工具的使用方法。

3、复习80x86操作数寻址方式及基本指令（数据传送、算术运算和逻辑运算等）。

4、了解实验内容，并在实验前根据课堂所学知识回答有关问题（个别取决于程序实际运行环境的问题除外），以便在实验时进行验证。

2.1.3 实验内容1、读懂下面的源程序，使用EDIT生成名为的源程序，汇编生成文件和文件，连接生成ＥＸ１１.EXE文件，用EXIT打开文件，了解.LST文件包含的信息，使用DEBUG调试工具单步执行程序，注意观察IP值的变化，并回答下列问题。

○1程序装入后，代码段寄存器CS的内容为1138H，代码段第一条可执行指令“MOV AX DATA”对应的机器代码为0000B83711H，它是一个——字节指令，注意观察执行该指令是IP值的变化情况，该指令源操作数DATA的寻址方式是立即数寻址方式，其值是1137。

○2执行完“MOVＤＳDATA”指令后，数据段寄存器DS的内容为1127H，源程序在数据段中定义的数据82H、68H和88H被装入的存储单元的物理地址分别为11270H、11271H和11272H。

○3程序中第一条“ADDＡＬ［BX］”指令对应的机器代码为0008 8A07H，它是一个四字节指令，注意观察执行该指令时IP值的变化情况；该指令中源操作数的寻址方式为寄存器间接寻址方式，该操作数所在的存储单元的逻辑地址（DS）：（BX）为1137：0000，其物理地址为11370Ｈ，执行完该指令后（ＡＬ）＝37Ｈ，ＣＦ＝0Ｈ，ＯＦ＝0Ｈ，ＺＦ＝0Ｈ，ＳＦ＝0Ｈ，AF=0H，PF=0H；计算结果正确，结果是负数○4执行完第二条“ADD AL [BX]”指令后（ＡＬ）＝82Ｈ，ＣＦ＝0Ｈ，ＯＦ＝0Ｈ，ＺＦ＝0Ｈ，ＳＦ＝1Ｈ，AF=0H，PF=0H；计算结果正确，结果是负数○5指令“MOV SUM，AL”中，目的操作数的寻址方式为寄存器直接寻址方式。

微机原理实验一1．DEBUG 的基本操作：（1）从WINDOWS 进入DOS 之后，输入命令启动DEBUG：C：>DEBUG 回车（2）输入R 命令，查看和记录CPU 各个寄存器的内容：-R 回车看到什么？AX=0000 BX=0000 CX=0000 DX=0000 SP=FFEE BP=0000 SI=0000 DI=0000DS=16D3 ES=16D3 SS=16D3 CS=16D3 IP=0100 NV UP EI PL NZ NA PO NC 16D3:0100 0000 ADD [BX+SI],AL DS:0000=CD（3）输入 A 命令，汇编下面的字符“WINDOWS”显示程序（DEBUG 调试环境中，默认为十六进制，因此源程序中十六进制数后面不写H）：-A 100 ；从偏移地址是0100H 处开始写指令MOV AH，２MOV DL, 57 ；57H 是“W”的ASCII 码INT 21 ；INT 21 是DOS 功能调用，AH=2 代表2 号功；能。

这3 句合起来的功能是：显示DL 中的字符MOV DL, 49INT 21MOV DL, 4EINT 21MOV DL, 44INT 21MOV DL, 4FINT 21MOV DL, 57INT 21MOV DL, 53INT 21INT 3 ；功能是产生一个断点，不要省略（4）输入U 命令反汇编上面的程序：-U 100问：这里100代表什么？反汇编从0100开始（5）输入G命令连续运行上面的程序，记录运行结果：-G=100AX=0000 BX=0000 CX=0000 DX=0000 SP=FFEE BP=0000 SI=0000 DI=0000DS=16D3 ES=16D3 SS=16D3 CS=16D3 IP=0100 NV UP EI PL NZ NA PO NC 16D3:0100 B402 MOV AH,02（6）输入E命令把上面程序中的数据57，49，4E，44，4F，57，53依次分别改为57，45，4C，43，4F，4D，45：-E 103 回车（以下同）-E 107-E 10B-E 10F-E 113-E 117-E 11B（7）输入D命令查看程序机器码的存放情况：-D 100 11E ；看从100开始到11E的机器码（8）输入G命令再连续运行程序，并记录运行结果：-G=100WELCOMEAX=0245 BX=0000 CX=0000 DX=0045 SP=FFEE BP=0000 SI=0000 DI=0000DS=16D3 ES=16D3 SS=16D3 CS=16D3 IP=011E NV UP EI PL NZ NA PO NC 16D3:011E CC INT 3（9）依次输入下面的T命令（单步执行）和G命令（设置断点并启动运行），记录各命令的运行结果：-T=100 回车-G=100 106 回车-G=100 10A 回车-G=100 10E 回车-G=100 11E 回车T=100AX=0245 BX=0000 CX=0000 DX=0045 SP=FFEE BP=0000 SI=0000 DI=0000DS=16D3 ES=16D3 SS=16D3 CS=16D3 IP=0102 NV UP EI PL NZ NA PO NC 16D3:0102 B257 MOV DL,57-g=100 106W-g=100 10aWE-g=100 10eWEL-g=100 11eWELCOME2．一字节十六进制数转换为ASCII码（只考虑大写字母）用E命令在DS：1000单元中存放十六进制数5A，用A命令从CS：0100单元开始存放下面程序的机器码，并调试运行（DEBUG调试环境中，源程序中十六进制数后面不写H）：CS：0100 8D360010 LEA SI,[1000] ；将EA=1000送入SI中0104 8D3E2010 LEA DI,[1020] ；将EA=1020送入DI中0108 8A04 MOV AL,[SI] ；（AL）←（（SI））010A 240F MOV BL,AL ；将AL中的一个字送入BL010C 240F AND AL,0F ；（AL）←（AL）^（01H）010E E80E00 CALL 011F ；调用EA=011F中的指令0111 80E30 AND BL,F0 ；（BL）←（BL）^（F0H）0114 B90400 MOV CX,4 ；将立即数4送入CX中0117 D2EB SHR BL,CL ；将BL中的内容左移CL；中指出的位数，且每次移位最低位补0 0119 88D8 MOV AL,BL ；将BL中的一个字送入AL011B E80100 CALL 011F ；调用EA=011F中的指令011E F4 RET ：返回指令011F 3C09 CMP AL,09 ；（AL）-09，根据结果设置标志位0121 7602 JBE 0125 ；执行EA=0125的指令0123 0407 ADD AL,07 ；（AL）←（AL）+07H0125 0430 ADD AL,30 ；（AL）←（AL）+30H0127 8805 MOV [DI],AL ；（AL）送入EA=（DI）的单元中0129 47 INC DI ；（DI）←（DI）+1012A C3 RET ；返回指令运行结果：1）写出执行上述程序的命令行-G=1002）程序执行后，[1020]=_____41_____，[1021]=___35______。

一、实验目的1. 理解微机的基本组成和各部件的功能；2. 掌握微机的工作原理和指令系统；3. 熟悉汇编语言程序设计的基本方法；4. 提高动手能力和实际操作技能。

二、实验内容1. 微机系统组成实验（1）实验目的：了解微机的基本组成和各部件的功能。

（2）实验内容：观察并记录微机系统的各个部件，如CPU、内存、硬盘、主板等，并了解它们的功能。

（3）实验步骤：①观察微机系统各个部件的连接情况；②了解各个部件的功能和作用；③分析微机系统的整体结构。

2. 微机工作原理实验（1）实验目的：掌握微机的工作原理。

（2）实验内容：观察并记录微机工作过程中的各个阶段，如指令的取指、译码、执行等。

（3）实验步骤：①观察微机工作过程中的各个阶段；②了解各个阶段的功能和作用；③分析微机工作原理。

3. 指令系统实验（1）实验目的：熟悉汇编语言指令系统。

（2）实验内容：学习汇编语言的基本指令，如数据传送指令、算术运算指令、逻辑运算指令等。

（3）实验步骤：①学习汇编语言的基本指令；②编写简单的汇编语言程序，实现数据传送、算术运算、逻辑运算等功能；③调试程序，观察程序运行结果。

4. 汇编语言程序设计实验（1）实验目的：提高汇编语言程序设计能力。

（2）实验内容：编写一个汇编语言程序，实现以下功能：①计算两个数的和；②判断一个数是否为偶数；③输出程序运行结果。

（3）实验步骤：①编写汇编语言程序，实现上述功能；②调试程序，观察程序运行结果；③分析程序运行过程，确保程序正确性。

三、实验结果与分析1. 微机系统组成实验：通过观察和记录微机系统的各个部件，了解了微机的基本组成和各部件的功能。

2. 微机工作原理实验：通过观察微机工作过程中的各个阶段，掌握了微机的工作原理。

3. 指令系统实验：通过学习汇编语言的基本指令，熟悉了汇编语言指令系统。

4. 汇编语言程序设计实验：通过编写汇编语言程序，提高了汇编语言程序设计能力。

四、实验心得通过本次微机原理实验，我对微机的基本组成、工作原理和指令系统有了更深入的了解。

校区实验报告课程名称____________________________ 专业班级_____________________________ 学生及学号____________________________指导教师____________________________实验地点————————————————2015 ～2016 学年第二学期《微机原理与接口技术》实验一（1）实验名称存贮器部数据传送姓名系院专业电子信息类班级学号实验日期2016.6.14 指导教师成绩一、实验目的和要求1、初步掌握星研集成环境工具软件的使用方法。

2、掌握存储器部不同位置间数据传送的方法。

3、认真预习本节实验容，尝试自行编写程序，填写实验报告。

二、实验容（包括实验步骤和代码）1、编写源程序，要求将数据段中3000H～30FFH 单元的容传送给6000H～60FFH 单元中。

2、编译、连接所编写的源程序。

3、执行程序前，利用存贮器窗口将DS：3000H～300FH 中的数据改为11、22、33、44、55、66、77、88、99、AA、BB、CC、DD、EE、FF、00，存贮器窗口支持数据的直接修改功能，在相对应的地址中直接输入数据即可。

4、进入调试状态后，分别以“全速运行”、“全速断点”、“单步”、“单步进入”等方式运行程序，同时在工作区窗口的CommonRegister 视图中查看本程序所使用的寄存器（CX、DI、SI）容的变化。

5、在如下图所示的存贮器窗口中检查程序运行结果是否正确。

程序如下：.MODEL TINY ;memory mode : tiny.STACK 100 ;堆栈.CODE ;开始程序段START: MOV AX,DATAMOV DS,AXMOV ES,AXNOPMOV CX,100HMOV SI,3000HMOV DI,6000HCLDREPE MOVSBMOV CX,100HMOV SI,3000HMOV DI,6000HREPE CMPSBJNE ERRORTRUE: JMP $ERROR: JMP $END START三、实验结果及其分析1、通过该实验，成功地将数据段中3000H～30FFH 单元的容传送到了6000H～60FFH 单元中。

微机原理实验报告实验一两个多位十进制数相加的实验一、实验目的学习数据传送和算术运算指令的用法熟悉在PC机上建立、汇编、链接、调试和运行汇编语言程序的过程。

二、实验内容将两个多位十进制数相加, 要求被加数和加数均以ASCII码形式各自顺序存放在以DATA1.DATA2为首的5个内存单元中（低位在前）, 结果送回DATA1处。

三、程序框图图3-1四、参考程序清单程序名: XIANGJ.ASMDATA SEGMENTDATA1 DB 33H,39H,31H,37H,34H;被加数DATA1END EQU $-1DATA2 DB 34H,35H,30H,38H,32H;加数DATA2END EQU $-1SUM DB 5 DUP(?) DATA ENDSSTACK SEGMENTSTA DB 20 DUP(?) TOP EQU LENGTH STA STACK ENDSCODE SEGMENTASSUME CS:CODE,DS:DATA,SS:STACK,ES:DATA START: MOV AX,DATAMOV DS,AXMOV AX,STACKMOV SS,AXMOV AX,TOPMOV SP,AXMOV SI,OFFSET DATA1ENDMOV DI,OFFSET DATA2ENDCALL ADDAMOV AX,4C00HINT 21HADDA PROC N EARMOV DX,SIMOV BP,DIMOV BX,05HAD1: SUB BYTE PTR [SI],30HSUB BYTE PTR [DI],30HDEC SIDEC DIDEC BXJNZ AD1MOV SI,DXMOV DI,BPMOV CX,05HCLCAD2: MOV AL,[SI]MOV BL,[DI]ADC AL,BLAAAMOV [SI],ALDEC SIDEC DILOOP A D2MOV SI,DXMOV DI,BPMOV BX,05HAD3: ADD BYTE PTR [SI],30HADD BYTE PTR [DI],30H DEC SIDEC DIDEC BXJNZ AD3RETADDA ENDPCODE ENDSEND START五: 结果分析这次试验依次将相加数和被相加数存入AL, BL, 依次从低位向高位相加, 然后把结果放在内存中, 根据程序走向, 相加的结果依次放在内存地址DS:0000到DS：0004的位置上, 和我们实验预期结果一样。

微机原理与接口技术实验报告实验一，微机原理实验。

1. 实验目的。

本实验旨在通过对微机原理的实验，加深学生对微机原理相关知识的理解，提高学生的动手能力和实验技能。

2. 实验内容。

本实验主要包括微机原理的基本知识、微处理器的结构和功能、微机系统的总线结构、存储器与I/O接口。

3. 实验步骤。

（1）了解微机原理的基本知识，包括微处理器的分类、功能和工作原理。

（2）学习微机系统的总线结构，掌握总线的分类、功能和工作原理。

（3）了解存储器与I/O接口的基本概念和工作原理。

（4）进行实际操作，通过实验板进行微机原理实验，加深对微机原理知识的理解。

4. 实验结果。

通过本次实验，我深刻理解了微机原理的基本知识，掌握了微处理器的结构和功能，了解了微机系统的总线结构，以及存储器与I/O接口的工作原理。

通过实际操作，我对微机原理有了更深入的认识，提高了自己的动手能力和实验技能。

实验二，接口技术实验。

1. 实验目的。

本实验旨在通过对接口技术的实验，加深学生对接口技术相关知识的理解，提高学生的动手能力和实验技能。

2. 实验内容。

本实验主要包括接口技术的基本知识、接口电路的设计与调试、接口技术在实际应用中的作用。

3. 实验步骤。

（1）了解接口技术的基本知识，包括接口的分类、功能和设计原则。

（2）学习接口电路的设计与调试，掌握接口电路设计的基本方法和调试技巧。

（3）了解接口技术在实际应用中的作用，包括各种接口的应用场景和实际案例。

（4）进行实际操作，通过实验板进行接口技术实验，加深对接口技术知识的理解。

4. 实验结果。

通过本次实验，我深刻理解了接口技术的基本知识，掌握了接口电路的设计与调试方法，了解了接口技术在实际应用中的作用。

通过实际操作，我对接口技术有了更深入的认识，提高了自己的动手能力和实验技能。

总结。

通过微机原理与接口技术的实验，我对微机原理和接口技术有了更深入的理解，提高了自己的动手能力和实验技能。

希望通过今后的学习和实践，能够更加深入地掌握微机原理与接口技术的知识，为将来的工作和研究打下坚实的基础。

实验报告一、实验目的1. 熟悉80C51单片微机汇编语言设计及编程技巧。

2. 掌握逻辑运算程序的设计方法。

3. 掌握求最小数和最大数程序的设计方法。

4. 掌握多字节无符号十进制数加、减法程序的设计二、实验器材1. Micetek仿真器一台2. 实验板一块三、实验内容1.逻辑运算：根据下列逻辑运算式，编写程序计算运算结果。

Y=A⊕B•C • D+A设：A=63H，B=82H，C=C5H，D=36H。

求Y=？2. 求最小数和最大数：10个无符号数连续存放在以20H为起始地址的RAM中，找出其中的最小值存入30H单元中，找出其中的最大值存入31H单元中。

3. 十进制加、减运算:286729＋652430－752196=？在8051片内RAM的20H~22H中放入3字节被加数（低位在先）、23H~25H放入加数（低位在先）、26H~28H放入减数，结果存入2DH~2FH单元（低位在先）。

四、实验数据记录和分析1.逻辑运算：A．实验程序：ORG 0000HAJMP fxORG 0080Hfx:MOV A,#63HMOV R0,#36HORL A,R0CPL AMOV R1,AMOV A,#82HMOV R0,#0C5HANL A,R0CPL AMOV R0,#63HXRL A,R0CPL AANL A,R1EndB．程序list文件符号值类型AC = 00D6H CONST 常量ACC = 00E0H CONST 常量B = 00F0H CONST 常量CY = 00D7H CONST 常量DPH = 0083H CONST 常量DPL = 0082H CONST 常量EA = 00AFH CONST 常量ES = 00ACH CONST 常量ET0 = 00A9H CONST 常量ET1 = 00ABH CONST 常量EX0 = 00A8H CONST 常量F0 = 00D5H CONST 常量F1 = 00D1H CONST 常量FX = 0080H CODE 标号IE = 00A8H CONST 常量IE0 = 0089H CONST 常量IE1 = 008BH CONST 常量IP = 00B8H CONST 常量IT0 = 0088H CONST 常量IT1 = 008AH CONST 常量OV = 00D2H CONST 常量P = 00D0H CONST 常量P0 = 0080H CONST 常量P1 = 0090H CONST 常量P2 = 00A0H CONST 常量P3 = 00B0H CONST 常量PCON = 0087H CONST 常量PS = 00BCH CONST 常量PSW = 00D0H CONST 常量PT0 = 00B9H CONST 常量PT1 = 00BBH CONST 常量PX0 = 00B8H CONST 常量PX1 = 00BAH CONST 常量RB8 = 009AH CONST 常量REN = 009CH CONST 常量RI = 0098H CONST 常量RS0 = 00D3H CONST 常量RS1 = 00D4H CONST 常量SBUF = 0099H CONST 常量SCON = 0098H CONST 常量SM1 = 009EH CONST 常量SM2 = 009DH CONST 常量SP = 0081H CONST 常量TB8 = 009BH CONST 常量TCON = 0088H CONST 常量TF0 = 008DH CONST 常量TF1 = 008FH CONST 常量TH0 = 008CH CONST 常量TH1 = 008DH CONST 常量TI = 0099H CONST 常量TL0 = 008AH CONST 常量TL1 = 008BH CONST 常量TMOD = 0089H CONST 常量TR0 = 008CH CONST 常量TR1 = 008EH CONST 常量公有符号: 57私有符号: 0C．实验思路：1.将A值给累加器2.将D值给R03.将A和D逻辑或，并把结果存入累加器A4.A和D或以后取非5.将A和D 取非以后的结果存到R1中6.将B值给累加器A7．将C值给R08.B与C逻辑与9.取反10.将A值存到R0中11.最后将逻辑运算前后的两个逻辑与2. 求最小数和最大数：A．实验程序：ORG 0000HAJMP MAINORG 0080HMAIN:MOV R0,#20HMOV A,@R0MOV R7,#09HMOV R2,AMOV R3,ALOOP:INC R0ACALL COMPDJNZ R7,LOOPAJMP DONECOMP:CLR CMOV A,@R0SUBB A,R2JC MINMOV A,@R0MOV R1,AMOV A,R3SUBB A,R1JC MAXRETMIN:MOV A,@R0MOV R2,ARETMAX:MOV A,R1MOV R3,ARETDONE:MOV 30H,R2MOV 31H,R3ENDB．实验生成list文件：符号值类型AC = 00D6H CONST 常量ACC = 00E0H CONST 常量B = 00F0H CONST 常量COMP = 008EH CODE 标号CY = 00D7H CONST 常量DONE = 00A0H CODE 标号DPH = 0083H CONST 常量DPL = 0082H CONST 常量EA = 00AFH CONST 常量ES = 00ACH CONST 常量ET0 = 00A9H CONST 常量ET1 = 00ABH CONST 常量EX0 = 00A8H CONST 常量EX1 = 00AAH CONST 常量F0 = 00D5H CONST 常量F1 = 00D1H CONST 常量IE = 00A8H CONST 常量IE0 = 0089H CONST 常量IE1 = 008BH CONST 常量IP = 00B8H CONST 常量IT0 = 0088H CONST 常量IT1 = 008AH CONST 常量LOOP = 0087H CODE 标号MAIN = 0080H CODE 标号MAX = 009DH CODE 标号MIN = 009AH CODE 标号OV = 00D2H CONST 常量P = 00D0H CONST 常量P0 = 0080H CONST 常量P1 = 0090H CONST 常量P2 = 00A0H CONST 常量P3 = 00B0H CONST 常量PCON = 0087H CONST 常量PS = 00BCH CONST 常量PSW = 00D0H CONST 常量PT0 = 00B9H CONST 常量PT1 = 00BBH CONST 常量PX0 = 00B8H CONST 常量PX1 = 00BAH CONST 常量RB8 = 009AH CONST 常量REN = 009CH CONST 常量RI = 0098H CONST 常量RS0 = 00D3H CONST 常量RS1 = 00D4H CONST 常量SBUF = 0099H CONST 常量SCON = 0098H CONST 常量SM0 = 009FH CONST 常量SM1 = 009EH CONST 常量SM2 = 009DH CONST 常量SP = 0081H CONST 常量TB8 = 009BH CONST 常量TCON = 0088H CONST 常量TF0 = 008DH CONST 常量TF1 = 008FH CONST 常量TH0 = 008CH CONST 常量TH1 = 008DH CONST 常量TI = 0099H CONST 常量TL0 = 008AH CONST 常量TL1 = 008BH CONST 常量TMOD = 0089H CONST 常量TR0 = 008CH CONST 常量TR1 = 008EH CONST 常量公有符号: 62私有符号: 0C.实验思路1.将数据录入程序中，程序分主程序和子程序1.22.程序1寻找数据中得最小值3.程序2寻找数据中的最大值4将最大值和最小值放到制定的地址5.在比较大小环节采用冒泡法。

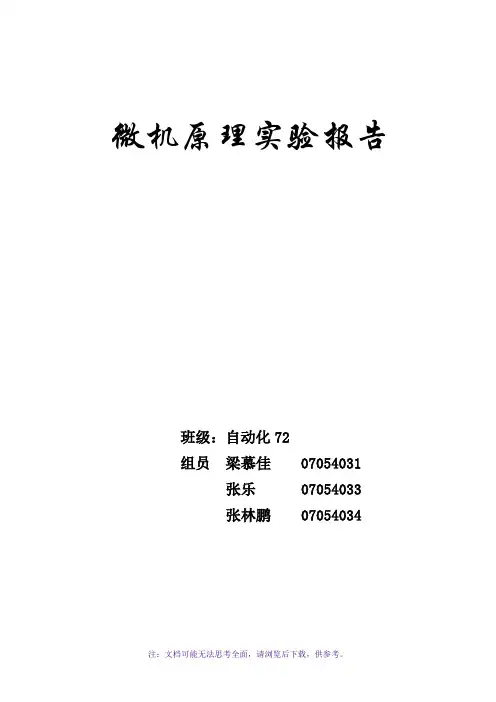

微机原理实验报告班级：自动化72组员梁慕佳 07054031张乐 07054033张林鹏 07054034实验一：8255 并行接口实验1 实验目的1. 学习并掌握8255 的工作方式及其应用；2. 掌握8255 典型应用电路的接法。
