错误接线

第1篇一、前言随着电力行业的不断发展，电力系统的安全运行日益受到重视。

然而，在实际工作中，由于接线错误导致的安全事故、设备损坏等问题时有发生。

为了提高电力系统的安全运行水平，本文对错误接线问题进行了总结分析，以期为相关工作人员提供参考。

二、错误接线类型及原因1. 错误接线类型（1）中性线和接地线未分清（2）相线与零线接反（3）三相电源接错（4）接地线接错（5）倍率错误（6）电流互感器、电压互感器接线错误2. 错误接线原因（1）接线人员技术水平不高（2）工作责任心不强（3）施工图纸错误（4）设备质量不合格（5）现场管理混乱三、错误接线危害1. 安全事故：错误接线可能导致电气设备过载、短路，引发火灾、触电等安全事故。

2. 设备损坏：错误接线可能导致电气设备损坏，缩短设备使用寿命。

3. 计量不准确：错误接线可能导致电能计量不准确，给企业造成经济损失。

4. 影响电力系统稳定运行：错误接线可能导致电力系统出现电压、频率波动，影响电力系统的稳定运行。

四、错误接线案例分析1. 案例一：某企业配电室发生火灾，原因是接线人员将中性线和接地线接反，导致设备外壳带电，引起火灾。

2. 案例二：某住宅小区发生触电事故，原因是居民在改造家中电路时，将相线与零线接反，导致触电。

3. 案例三：某工厂电能表计量不准确，原因是接线人员将电流互感器、电压互感器接反，导致电能表计量值偏低。

五、预防措施1. 加强接线人员培训，提高其技术水平。

2. 强化工作责任心，确保接线质量。

3. 严格审查施工图纸，确保图纸准确无误。

4. 加强设备质量检验，确保设备质量合格。

5. 优化现场管理，规范操作流程。

6. 定期开展安全检查，及时发现并处理错误接线问题。

六、结论错误接线是电力系统运行中常见的安全隐患，严重威胁着电力系统的安全稳定运行。

通过对错误接线类型、原因、危害及预防措施的分析，有助于提高电力系统的安全运行水平。

相关工作人员应高度重视错误接线问题，采取有效措施，确保电力系统的安全稳定运行。

电能计量装置的错误接线及接线检查方法摘要：电能计量和电网的运行有着密切的关系，同时也显示了电力企业当前的技术水平，在实际工作中需要加强对电能计量装置接线问题的深入分析，满足准确和可靠的要求，搭建电力企业和用户之间的良好关系，同时还要做好先进技术的融入，对电能计量装置运行情况的全面监督，避免出现损伤利益的行为，以此来提高电能计量装置管理的效果，推动电力企业的稳定发展。

关键词：电能计量装置；接线错误；检查电能计量装置在电力企业中的重要性是非常突出的，满足发电供电用电等不同的需要，但是如果在电能计量装置中出现接线错误的话，那么会导致电能计量装置存在不准确的问题，因此需要相关岗位人员进行规范性的检查以及安装，避免由于接线故障而导致设备无法正常的运行。

从宏观性的角度提出更加科学的优化策略，保证电能计量装置的正确使用，以此来提高最终的经济效益和使用效果。

一、电能计量装置接线错误的原因（一）装置本身1.单相电路有功电能计量错误接线这一现象在实际工作中是比较常见的，主要是由于安装人员在接线过程中存在一定的失误，使得一些线路出现反接的问题，并且在一些线路接线时还会存在较严重的混淆情况，影响设备的正常使用。

与此同时，在电能计量装置接线时，并没有正确地区分进线和出线，在安装时存在盲目性的特点，影响接线水平的提高。

电能计量装置的电流线圈和电源之间的短路情况使得电能表无法正常的运行，这也是出现接线错误的主要原因[1]。

最后在日常工作中由于相关安装人员的疏忽导致电压够连片，并没有正确的连接，不仅会增加电能表日常使用的故障，还会导致后续的工作产生一定的影响。

2.三相四线电路有功电能计量接线错误在电能计量装置管理过程中，需要加强日常检查的重视程度，并且合理的区分好不同的区域，提高最终检查的效果。

在进行线圈连接时，电压线圈会出现断线的问题，以此导致了电能表出现接线错误的问题，同时在电能表正常运行时需要将电流互感器接入到设备中，但是如果相关安装人员并没有加强对设备结构的深入分析，那么也会出现接线错误的问题。

三相三线错误接线分析及差错电能量计算（续一）三相三线接线方式是电力系统中常用的一种方式，但是在实际应用中可能出现错误接线的情况。

本文旨在分析三相三线错误接线的原因及差错电能量计算方法。

一、三相三线接线方式介绍三相三线接线方式是指将三个相位以及一个中性线连接起来，以形成一个三相电力系统，中性线通常用于连接电路地线。

三相三线接线方式通常应用于低压配电系统中，包括住宅、商业和工业区域。

在三相三线接线方式中，三相之间的线电压为相邻两相差的电压，即线电压为根号3 倍相电压。

三相之间的相位差为120 度，按照正序排列，即A 相电压与B 相电压为正常相次序，B 相电压与C 相电压为正常相次序，C 相电压与A 相电压为正常相次序。

三相之间的负序电压应为相同的电压值，但是相位依次后移120 度。

二、三相三线错误接线原因三相三线接线方式中，可能会出现错误接线的情况。

常见的错误接线原因包括电源相序错乱、中性线短路、负载相位接错。

1.电源相序错乱电源相序错乱是指三相电源相序连接错误，通常由于安装人员安装电缆或插头时未仔细检查导致。

电源相序错乱会导致三相电压不同，三相负载不平衡，甚至损坏负载设备。

2.中性线短路中性线短路是指中性线与相线之间的短路，通常由于电缆损坏或插头松动导致。

中性线短路会导致额定电压下电流增加，从而加热电缆，甚至引发火灾。

3.负载相位接错负载相位接错是指负载设备的相序连接错误，通常由于负载设备或电缆接线极性标志不清晰导致。

负载相位接错会导致三相负载不平衡，影响设备性能，甚至损坏设备。

三、差错电能量计算方法差错电能量是指由于三相三线错误接线导致的电能损失或多余电能。

计算差错电能量需要考虑错误接线对电路电压、电流、功率、电能的影响。

1.电压、电流计算在三相三线接线方式中，计算差错电能量需要先计算错误接线之后的电路电压、电流。

如果相位多余（如A 相连接了两个设备），则要先计算每个设备的电流，再计算总电流。

电压和电流的计算可以通过模拟软件进行模拟，或利用相关数据记录仪进行实测。

错误接线总结引言在进行各种电线接线工作时，经常会出现错误接线的情况，这不仅会导致电路不正常工作，还可能对设备和人身安全造成潜在的风险。

为了避免错误接线的发生，我们有必要总结一些常见的错误接线情况，并提供相应的解决方案。

常见的错误接线情况及解决方案1. 交叉接线交叉接线是一种常见的错误接线情况，它发生在将两根电线交叉连接时，通常是由于操作者疏忽或者对电路原理不理解造成的。

交叉接线会导致电流无法正常流通，甚至引发短路现象。

解决方案：避免交叉接线的方法是在接线前仔细阅读电路图，并确保将电线正确连接到对应的接线端子上。

同时，可以使用电线标签或颜色标记来标识不同的电线，并降低错误接线的概率。

2. 不完整接线不完整接线是指在进行接线时，没有将电线与接线端子牢固连接，导致电流传输受阻，电路无法正常工作。

这种情况通常是由于操作者匆忙或者不重视接线的固定性造成。

解决方案：正确的接线方法应该包括将电线与接线端子彻底连接，并确保连接紧固可靠。

可以使用压接端子或者螺丝固定端子来提高连接的牢固性。

在接线后，应当检查接线是否牢固，并进行必要的调整。

3. 错误极性接线错误极性接线是指将正极与负极连接错误的情况，这通常发生在需要注意电器极性的设备上，如电池、LED灯等。

错误极性接线可能导致设备无法正常工作，甚至损坏设备。

解决方案：正确连接设备的方法是根据设备说明书或者电路图上的极性标识，将正极与正极连接，负极与负极连接。

在进行连接前，应当仔细阅读设备说明书，确保正确理解设备的极性要求。

4. 多线接地多线接地是指将多根电线接地的错误操作。

在某些情况下，仅需要一条电线接地，而将多条电线接地可能导致电路不稳定或者引发其他问题。

解决方案：正确接地的方法是根据设备要求或者电路图上的接地标识，选择一根合适的电线进行接地。

在接地前，应该确认设备是否需要接地，并仔细阅读相关的接地要求。

结论避免错误接线对于保证电路的正常工作和人身安全至关重要。

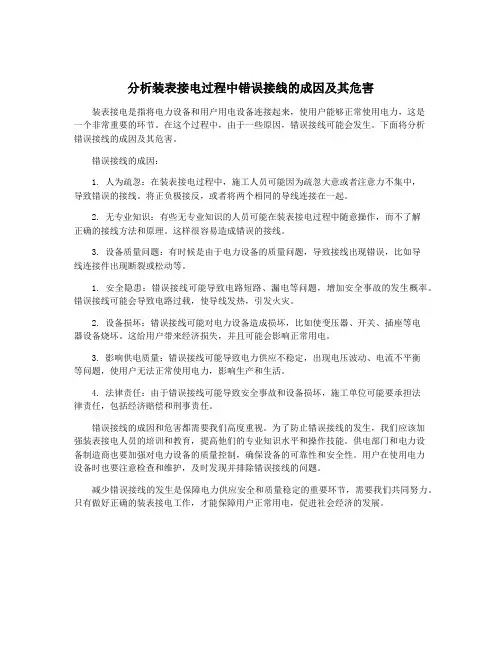

分析装表接电过程中错误接线的成因及其危害装表接电是指将电力设备和用户用电设备连接起来，使用户能够正常使用电力，这是一个非常重要的环节。

在这个过程中，由于一些原因，错误接线可能会发生。

下面将分析错误接线的成因及其危害。

错误接线的成因：1. 人为疏忽：在装表接电过程中，施工人员可能因为疏忽大意或者注意力不集中，导致错误的接线。

将正负极接反，或者将两个相同的导线连接在一起。

2. 无专业知识：有些无专业知识的人员可能在装表接电过程中随意操作，而不了解正确的接线方法和原理。

这样很容易造成错误的接线。

3. 设备质量问题：有时候是由于电力设备的质量问题，导致接线出现错误，比如导线连接件出现断裂或松动等。

1. 安全隐患：错误接线可能导致电路短路、漏电等问题，增加安全事故的发生概率。

错误接线可能会导致电路过载，使导线发热，引发火灾。

2. 设备损坏：错误接线可能对电力设备造成损坏，比如使变压器、开关、插座等电器设备烧坏。

这给用户带来经济损失，并且可能会影响正常用电。

3. 影响供电质量：错误接线可能导致电力供应不稳定，出现电压波动、电流不平衡等问题，使用户无法正常使用电力，影响生产和生活。

4. 法律责任：由于错误接线可能导致安全事故和设备损坏，施工单位可能要承担法律责任，包括经济赔偿和刑事责任。

错误接线的成因和危害都需要我们高度重视。

为了防止错误接线的发生，我们应该加强装表接电人员的培训和教育，提高他们的专业知识水平和操作技能。

供电部门和电力设备制造商也要加强对电力设备的质量控制，确保设备的可靠性和安全性。

用户在使用电力设备时也要注意检查和维护，及时发现并排除错误接线的问题。

减少错误接线的发生是保障电力供应安全和质量稳定的重要环节，需要我们共同努力。

只有做好正确的装表接电工作，才能保障用户正常用电，促进社会经济的发展。

错接线的检查步骤及计算一、错接线的检查步骤1、验电2、检查计量装置外观3、确定参考相（找B相）4、测量电压、电流（使用万用表或相位伏安表）5、测相序（使用相序表）6、测量电压电流的相位角，确定电流位置（使用相位伏安表）7、画向量图8、计算9、改正接线（做好措施）10、表记加封11、清理现场。

注意事项：工作前应正确着装，检查工具、安全工器具、仪表等。

二、错接线的计算必须记住的公式：cos（）=cos sin sin1、三相四线正确的功率表达式：P= P1+P2+P3= U U I U cosϕ +U V I V cosϕ +U W I W cosϕ= 3UIcosϕ，例题：有一只三相四线有功电能表，V相电流互感器反接达一年之久，累计电量W=2000kWh。

求差错电量∆W1（假定三相负载平衡且正确接线时的功率P cor=3U p-p I p-p cosϕ）。

答案:解：由题意可知，V相电流互感器极性接反的功率表达式P inc=U U I U cosφ+U V（-I V）cosφV+U W I W cosφW三相负载平衡：U U=U V=U W=U p-p，I U=I V=I W=I p-p，ϕ U= ϕ V= ϕ W=ϕ，则P inc=U p-p I p-p cosϕ正确接线时的功率表达式为P cor=3U p-p I p-p cosϕ更正系数K=差错电量∆W1=（K-1）W=（3-1）×2000=4000（kWh）答：应补收差错电量∆W为4000kWh。

2、三相三线正确的功率表达式：P= P1+P2= U UV I U cos（30°+ ϕU）+U WV I W cos（30°-ϕW）= UIcosϕ，例题：已知三相三线有功电能表接线错误，其接线方式为：U相元件，，W相元件，，请写出两元件功率P U、P W表达式和总功率P inc表达式，并计算出更正系数K（三相负载平衡）。

电能表错误接线的检查方法及预防措施摘要：为了获得准确的用电数据，电表必须正确维护，同时保证电表接线的精度，以有效减少电表产生的误差。

因此，在安装电能表时，不仅要求安装人员具备专业的安装技能，还要求了解相关规则和条例，以确保正确的布线，减少错误操作。

本文主要分析了电能表电缆故障的验证方法和注意事项关键词：电能表；接线；检查方法；预防措施引言安装电能表时，设施工作人员应具备高水平的技术知识，并熟悉相关规则和条例，以确保设施不违反国家规定。

确保正确连接度量框，减少操作错误并提高用户服务效率。

作为电力公司和用户的一个重要数据库，电力计量的准确性直接关系到供应商和消费者的利益，并对供应商和消费者之间的和谐关系产生至关重要的影响，因此需要正确计量电力。

1、电能表错误接线检查方法1.1试电笔检查法测试笔的控制方法是使用测试笔控制零线和分割线，并根据测试笔上方指示灯的显示判断电路的通电情况。

一般来说，检查时零线和分隔线没有过流，检查试验笔时没有活光情况，如果存在活光情况，则表示线上有短路，正常检查分隔线时显示试验笔如果检查时缺少亮度，则表示结构中存在间隙，以确定整个接线问题。

1.2直观检查法目视检查方法是观察电压表转速和电压表转台方向，观察电子电压表中指示灯闪烁速度，并通过观察判断电压表是否出现故障。

计数器通常具有相对固定的运行速度，如果计数器转速变化不均匀，则表明计数器当前存在问题。

通过测量单位时间内电流表的转速运行情况，确定系统当前的运行状况是否正常，并及时采取治理措施，有效提高整个应用结构的使用稳定性。

1.3灯泡检查法灯泡检查方法是:灯泡亮时，灯泡亮，电能表不旋转，可能是电压电路打开、电压线圈损坏、电流线圈或电路短接所致。

如果灯泡未打开且与上述问题无关，则需要检查零线和火线，以确保它们连接正确。

否则，需要检查用户的其他零功率使用情况。

1.4停电检查一面无电时，可使用万用表控制相对电流和电压电路，控制电流互感器一面的极性和相应情况。

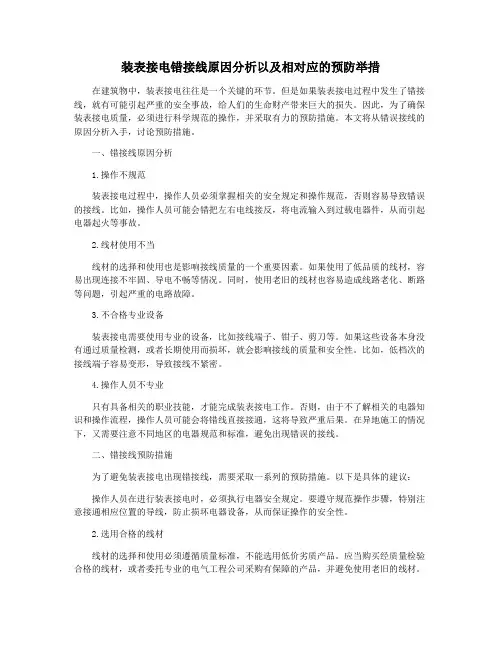

装表接电错接线原因分析以及相对应的预防举措在建筑物中，装表接电往往是一个关键的环节。

但是如果装表接电过程中发生了错接线，就有可能引起严重的安全事故，给人们的生命财产带来巨大的损失。

因此，为了确保装表接电质量，必须进行科学规范的操作，并采取有力的预防措施。

本文将从错误接线的原因分析入手，讨论预防措施。

一、错接线原因分析1.操作不规范装表接电过程中，操作人员必须掌握相关的安全规定和操作规范，否则容易导致错误的接线。

比如，操作人员可能会错把左右电线接反，将电流输入到过载电器件，从而引起电器起火等事故。

2.线材使用不当线材的选择和使用也是影响接线质量的一个重要因素。

如果使用了低品质的线材，容易出现连接不牢固、导电不畅等情况。

同时，使用老旧的线材也容易造成线路老化、断路等问题，引起严重的电路故障。

3.不合格专业设备装表接电需要使用专业的设备，比如接线端子、钳子、剪刀等。

如果这些设备本身没有通过质量检测，或者长期使用而损坏，就会影响接线的质量和安全性。

比如，低档次的接线端子容易变形，导致接线不紧密。

4.操作人员不专业只有具备相关的职业技能，才能完成装表接电工作。

否则，由于不了解相关的电器知识和操作流程，操作人员可能会将错线直接接通，这将导致严重后果。

在异地施工的情况下，又需要注意不同地区的电器规范和标准，避免出现错误的接线。

二、错接线预防措施为了避免装表接电出现错接线，需要采取一系列的预防措施。

以下是具体的建议：操作人员在进行装表接电时，必须执行电器安全规定。

要遵守规范操作步骤，特别注意接通相应位置的导线，防止损坏电器设备，从而保证操作的安全性。

2.选用合格的线材线材的选择和使用必须遵循质量标准，不能选用低价劣质产品。

应当购买经质量检验合格的线材，或者委托专业的电气工程公司采购有保障的产品，并避免使用老旧的线材。

装表接电需要使用专业的设备，因此，选择钳子、剪刀、接线端子等道具时必须选择合格的产品。

这些设备应当是经过生产厂家的严格质量检测的，否则不仅操作人员易受伤，还可能导致电器设备电路接头松动。

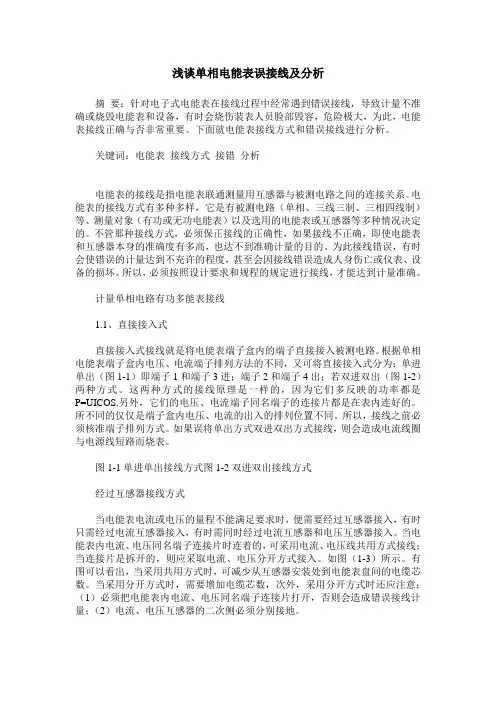

浅谈单相电能表误接线及分析摘要：针对电子式电能表在接线过程中经常遇到错误接线，导致计量不准确或烧毁电能表和设备，有时会烧伤装表人员脸部毁容，危险极大，为此，电能表接线正确与否非常重要。

下面就电能表接线方式和错误接线进行分析。

关键词：电能表接线方式接错分析电能表的接线是指电能表联通测量用互感器与被测电路之间的连接关系。

电能表的接线方式有多种多样，它是有被测电路（单相、三线三制、三相四线制）等、测量对象（有功或无功电能表）以及选用的电能表或互感器等多种情况决定的。

不管那种接线方式，必须保正接线的正确性，如果接线不正确，即使电能表和互感器本身的准确度有多高，也达不到准确计量的目的。

为此接线错误，有时会使错误的计量达到不充许的程度，甚至会因接线错误造成人身伤亡或仪表、设备的损坏。

所以，必须按照设计要求和规程的规定进行接线，才能达到计量准确。

计量单相电路有功多能表接线1.1、直接接入式直接接入式接线就是将电能表端子盒内的端子直接接入被测电路。

根据单相电能表端子盒内电压、电流端子排列方法的不同，又可将直接接入式分为：单进单出（图1-1）即端子1和端子3进；端子2和端子4出；若双进双出（图1-2）两种方式。

这两种方式的接线原理是一样的，因为它们多反映的功率都是P=UICOS.另外，它们的电压、电流端子同名端子的连接片都是在表内连好的。

所不同的仅仅是端子盒内电压、电流的出入的排列位置不同。

所以，接线之前必须核准端子排列方式。

如果误将单出方式双进双出方式接线，则会造成电流线圈与电源线短路而烧表。

图1-1单进单出接线方式图1-2双进双出接线方式经过互感器接线方式当电能表电流或电压的量程不能满足要求时，便需要经过互感器接入，有时只需经过电流互感器接入，有时需同时经过电流互感器和电压互感器接入。

当电能表内电流、电压同名端子连接片时连着的，可采用电流、电压线共用方式接线；当连接片是拆开的，则应采取电流、电压分开方式接入。

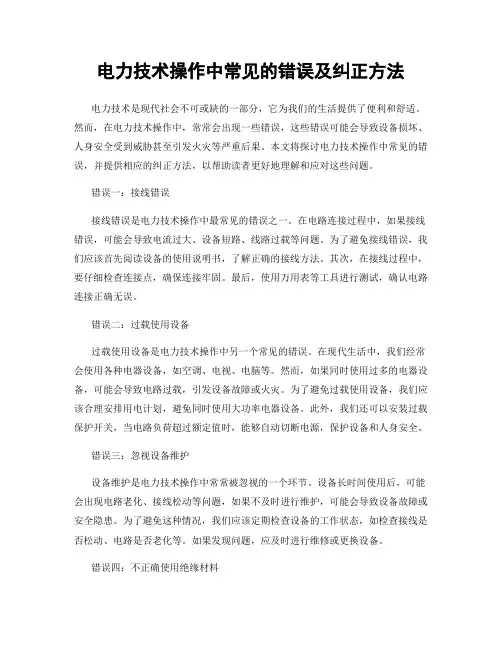

电力技术操作中常见的错误及纠正方法电力技术是现代社会不可或缺的一部分，它为我们的生活提供了便利和舒适。

然而，在电力技术操作中，常常会出现一些错误，这些错误可能会导致设备损坏、人身安全受到威胁甚至引发火灾等严重后果。

本文将探讨电力技术操作中常见的错误，并提供相应的纠正方法，以帮助读者更好地理解和应对这些问题。

错误一：接线错误接线错误是电力技术操作中最常见的错误之一。

在电路连接过程中，如果接线错误，可能会导致电流过大、设备短路、线路过载等问题。

为了避免接线错误，我们应该首先阅读设备的使用说明书，了解正确的接线方法。

其次，在接线过程中，要仔细检查连接点，确保连接牢固。

最后，使用万用表等工具进行测试，确认电路连接正确无误。

错误二：过载使用设备过载使用设备是电力技术操作中另一个常见的错误。

在现代生活中，我们经常会使用各种电器设备，如空调、电视、电脑等。

然而，如果同时使用过多的电器设备，可能会导致电路过载，引发设备故障或火灾。

为了避免过载使用设备，我们应该合理安排用电计划，避免同时使用大功率电器设备。

此外，我们还可以安装过载保护开关，当电路负荷超过额定值时，能够自动切断电源，保护设备和人身安全。

错误三：忽视设备维护设备维护是电力技术操作中常常被忽视的一个环节。

设备长时间使用后，可能会出现电路老化、接线松动等问题，如果不及时进行维护，可能会导致设备故障或安全隐患。

为了避免这种情况，我们应该定期检查设备的工作状态，如检查接线是否松动、电路是否老化等。

如果发现问题，应及时进行维修或更换设备。

错误四：不正确使用绝缘材料绝缘材料在电力技术操作中起着重要的作用，它可以防止电流泄漏，保护设备和人身安全。

然而，有些人在使用绝缘材料时，可能会存在一些错误。

例如，有些人可能使用劣质的绝缘材料，这样可能会导致绝缘效果不佳，增加电流泄漏的风险。

为了避免这种情况，我们应该选择质量可靠的绝缘材料，并确保正确使用。

在使用绝缘材料时，要注意绝缘材料的厚度和长度，确保能够完全覆盖电路。

装表接电错接线原因分析以及相对应的预防举措装表接电是指在进行家庭用电或者工业用电时，将电表连接到电源线上，以便于对用电情况进行监测和计量。

由于操作不当或者其他原因，有时会发生装表接电的错误接线问题，这可能会造成电路短路、电器损坏甚至火灾等严重后果。

对于装表接电的错误接线问题，我们有必要进行原因分析，并采取相应的预防措施。

一、错误接线的原因分析：1. 操作人员技术不过关在进行装表接电的工作时，如果操作人员的技术水平不够，可能会导致接线错误。

在连接电表时，未能正确识别电源线和负载线，或者在接线过程中发生错误连接等。

2. 用电环境复杂有些用电环境比较复杂，比如一些老旧的建筑物、临时建筑或者一些地下室等场所，可能会存在混乱的电源线路和接线情况，这就增加了错误接线的风险。

3. 电线颜色标识不明显有时电线的颜色标识可能不够明显，或者在接线过程中几根线混在一起，就很容易发生错误连接。

4. 忽视规定一些操作人员在进行接线时，可能会忽视相关的规定和流程，随意进行接线，从而导致错误连接的发生。

二、相对应的预防举措：1. 提高操作人员的技术水平对于从事装表接电工作的操作人员，应该加强培训和技能提升，提高他们的专业水平和操作技能，从而避免操作不当引起的错误接线问题。

2. 制定明确的操作规范在进行装表接电工作时，应该对接线过程进行严格的规范和流程控制，确保在进行接线工作时，能够按照标准流程进行，避免出现错误接线情况。

3. 规范用电环境对于一些用电环境复杂的场所，应该对电线线路进行清晰明确的标识，确保在进行接线工作时，能够准确识别电源线和负载线，避免混淆和错误连接。

4. 加强监管和检查对于装表接电工作，需要加强监管和检查力度，确保操作人员能够严格按照规范进行接线工作，同时定期对用电环境和接线情况进行检查，及时发现和纠正问题。

5. 使用专业设备和工具在进行装表接电工作时，应该使用专业的设备和工具，确保接线的准确性和安全性，避免因为使用不当的工具而导致错误接线问题。

三相三线错误接线判断方法1、测量U10、U20、U30的电压值，哪项为0时，表示该项为B相。

当0电压未出现时，表示B相断相。

当出现电压异常时，例如只有几十伏的电压，（此时的电压大小跟表尾的负载有关联）而非全电压时，则为该元件电压断相。

如例题11.1当出现电压断相时，可简单分为两种情况考虑，一是B相断，此时U10、U20、U30皆不为0V，二是B不断，此时可在U1，U2，U3中找到谁为B相，并能判断出是哪一元件电压断相。

此时无法判断的是哪一相电压断，判断方法为测量全电压与2元件电流夹角，假设电流的状态来反推电压，如果能确定已知的全电压是由哪相与B的组成，则断相的是谁也就可以判断了。

如例题22、测量I1、I2的值，观察是否有异常现象，如果电流很小，我们需判断电流是否短路或开路，短路和开路在表尾体现的电流都十分小，但仍然有区别，短路在表尾仍然有小电流的存在，但是开路是没有的。

另外还有一种情况就是出现很大的电流，电流值是另一元件的1.5倍以上，这种可能是由于在三相三简化接线时，在表尾出现IB电流，而且此时，A或C相电流在CT处极性反接所导致。

我们知道IB电流是由IA和IC在公共线合成，他们遵循IA+IB+IC＝0当出现上诉故障时，IB电流值为其它电流的倍。

此时的IB电流就变化为IAC或ICA，其中IAC为A相CT反，ICA为C相CT反；如例题33、测量U12、U32、U31的电压值，当不出现电压断相时，正常时应为相等的全电压。

此时找出B相，使用相序表或者相位伏安表得出正确的相序。

另外还有一种情况就是出现很大的电压，电压值为另一元件的1.73 倍，造成这种现象的原因是该线电压为UA、UC 的合成电压，并此时A和C中必有一极性在PT处反接。

注意此时若使用相序表判断相序，得出的结论与实际结果相反。

如例题4，U12＝173V，U30=0V，U13=100V，U32=100V 相序表显示正转，此时的真正相序为ACB，而不是我们所以为的CAB。

电子电路中的常见接线错误及其修复方法电子电路是现代科技发展的基础，而正确的接线是电子电路正常运行的前提条件。

然而，在实际操作中，我们常常会遇到一些接线错误，导致电路无法正常工作。

本文将介绍几种常见的接线错误，并分别提供相应的修复方法。

一、接线反转接线反转指的是将元件或连线连接到错误的位置上，从而导致电路无法正确工作。

常见的接线反转错误包括电源极性接反、信号线接错等。

修复方法：1.电源极性接反的修复方法为将电源正负极连接正确的位置上。

通常情况下，电源的正极是连接到元件的正极，负极是连接到元件的负极，如果发现连接错误，应及时修复。

2.信号线接错的修复方法为将信号线连接到正确的位置上。

可以通过参考电路图或相关资料来确认连接的正确性，并将信号线重新连接到正确的位置。

二、接触不良接触不良是指连接器、插头或插座等连接部件没有良好的接触，导致信号传输异常或电路无法正常工作。

修复方法：1.首先检查连接部件是否干净整洁，如果有脏物或氧化，应使用洁净的细腻布轻轻擦拭。

2.如果连接部件已经损坏或磨损，建议更换为新的连接器、插头或插座来保证良好的接触。

三、短路短路是指两个或多个电路节点直接连接，并且跳过了相应的元件，导致电流过大，甚至引发损坏。

修复方法：1.首先检查电路板上是否有明显的焊接错误或短接处，如有，应及时修复。

2.如果没有明显的焊接错误，可以使用万用表进行排查。

将电路板两端相连的元件或连线一个个检测，当发现两个节点存在极低的电阻或直接短路时，即可找到短路的位置。

3.一旦确定了短路位置，应小心地修复焊接或绝缘，以恢复电路的正常工作状态。

四、接线断路接线断路是指连接线或焊接点断开，导致电路中断而无法正常工作。

修复方法：1.通过仔细观察和检查，确定接线断路出现的位置，有可能是焊点松动或断裂、连接线断裂等。

2.如果是焊接点松动或断裂，应使用焊接工具重新焊接。

3.如果是连接线断裂，应剪断断开的部分，并重新焊接或使用导线连接器连接。

三相三线错误接线分析题例以下是一个三相三线错误接线分析题的例子：问题描述：在一个三相三线电路中，有三个电源A、B、C，每个电源的电压为400V，频率为50Hz。

电路中有三个负载，分别为R1、R2、R3，阻抗分别为10Ω、20Ω、30Ω。

现在需要将电源和负载正确接线，使得电路正常工作。

解析：首先，我们需要确定电源和负载的相序。

在三相三线电路中，常用的相序有ABC、ACB、BAC、BCA、CAB、CBA六种。

相序的选择要根据具体的电路要求和设备要求来确定。

在这个例子中，我们假设电路要求使用ABC相序。

接下来，我们需要确定电源和负载的相线连接方式。

在三相三线电路中，相线连接方式有两种：星形连接和三角形连接。

星形连接时，电源的每个相线都连接到负载的一个端点上，负载的另一个端点连接到共同的中性线上。

三角形连接时，电源的每个相线都连接到负载的一个端点上，负载的另一个端点不连接到中性线。

在这个例子中，我们选择星形连接方式。

将电源A的相线连接到负载R1的一个端点上，电源B的相线连接到负载R2的一个端点上，电源C的相线连接到负载R3的一个端点上。

然后，将负载R1、R2、R3的另一个端点都连接到共同的中性线上。

最后，我们需要检查接线是否正确。

在星形连接方式下，电源的相线和负载的端点应该一一对应。

在这个例子中，电源A的相线连接到负载R1的一个端点上，电源B的相线连接到负载R2的一个端点上，电源C的相线连接到负载R3的一个端点上。

同时，负载R1、R2、R3的另一个端点都连接到共同的中性线上。

如果接线正确，电路就可以正常工作。

总结：在三相三线错误接线分析题中，我们需要确定相序、相线连接方式，并检查接线是否正确。

正确的接线可以保证电路正常工作，错误的接线可能导致电路故障或设备损坏。

因此，在解答这类题目时，需要仔细分析电路要求和设备要求，并注意接线的正确性。

误接线或误碰导致继电保护事故案例的总结继电保护事故是在电力系统中常见的事故之一，可以发生在输变电站、配电站或电网中。

其中，误接线和误碰是导致继电保护事故的两个主要原因之一、本文将总结一些与误接线和误碰相关的继电保护事故案例，并分析其原因和教训。

1.案例一：输变电站继电保护事故在一座输变电站中，由于误接线问题，导致站内一台主变压器无法正常工作。

根据调查结果，此事故的主要原因是出于操作人员的疏忽，对于继电保护装置的接线方式理解不清楚，误将导线接错位置。

该事故导致输变电站多台重要设备无法及时处理电力故障，给电力系统带来了严重的影响。

教训：操作人员应严格按照操作规程进行继电保护装置的接线，提高操作人员的专业水平和技能，加强安全培训和教育，提高其对继电保护装置接线方式的理解和认知。

2.案例二：配电站继电保护事故配电站一次侧故障导线发生短路，但继电保护装置未能及时动作，导致大面积停电。

经过调查，发现是由于误碰问题导致继电保护装置失效。

由于操作人员在现场施工过程中，不慎碰到继电保护装置的连接线，使得继电保护装置的接触不良，从而无法正常发挥保护作用。

教训：强化施工现场的安全意识和管理，加强对施工人员的培训和教育，提醒施工人员注意继电保护装置的位置和连接线，避免误碰导致装置故障。

此外，可以采取有效的措施，如加装防护罩或设置安全隔离带，以避免误碰事件的发生。

3.案例三：电网继电保护事故地区电网出现一次侧短路故障，电网继电保护装置未及时动作，导致故障无法得到隔离。

经过调查，发现是因为误接线问题导致的。

由于操作人员在继电保护装置更换操作中，对于设备的接线方式理解错误，将接线线缆接反，从而使得继电保护装置无法正常工作。

教训：操作人员应该具备足够的专业知识和技能，准确了解设备的接线方式，严格遵守操作规程，避免误接线导致的事故。

此外，应当加强对继电保护装置接线方式的教育培训，提高操作人员的技术水平。

总结：误接线或误碰导致的继电保护事故是可以避免的。

双变比互感器错误接线分析1.无短路接线情况：无短路接线是指将两个变比互感器的四个绕组中的一组直接连接在一起，而不经过连接电路的情况。

这种接线错误会导致测量系统中出现短路，电流过大，仪表工作不正常，并且会有较高的热损失。

2.单变比互感器接错绕组情况：双变比互感器的一个致命错误是将单个变比互感器的一组绕组接到另一个变比互感器的中性点上。

这种错误会导致测量系统中出现短路，并且会降低测量系统的精度和灵敏度，使得测量结果偏差较大。

3.放错相位绕组情况：在双变比互感器中，每个变比互感器都有两个绕组，一个是主绕组，另一个是次绕组。

放错相位绕组是指将两个变比互感器的次绕组或主绕组连接在一起，而不是连接正常的次绕组与主绕组。

这种错误会导致测量系统在不同电流下输出的磁场信号相位相反，从而使得系统测量精度降低。

4.误接输入和输出绕组情况：双变比互感器一般都有输入和输出绕组，用于测量输入信号和输出信号。

误接输入和输出绕组是指将一个变比互感器的输入绕组错误地连接到另一个变比互感器的输出绕组上，或者反之。

这种错误会导致测量系统的输入和输出信号混乱，测量结果无法准确反映被测量的物理量。

针对以上几种错误接线情况，应采取相应的排查和修正方法。

首先，操作人员在进行互感器接线时应仔细查看接线图和接线说明书，确保正确连接。

其次，接线完成后应进行仔细的测试和验证，确保测量系统工作正常。

如果发现接线错误，应立即更正，并重新进行测试和验证。

另外，对于重要的测量系统，还可以采取一些防护措施，以避免接线错误的发生。

例如，可以在连接端子上使用颜色标识，标明不同绕组的连接位置，以便操作人员清楚地进行连接。

同时，还可以使用接线盒进行连接，接线盒具有防误接功能，能够减少连接错误的发生。

此外，还可以在测量系统中添加安全继电器或保护装置，一旦发生接线错误，可以及时切断电源，避免出现安全事故。
