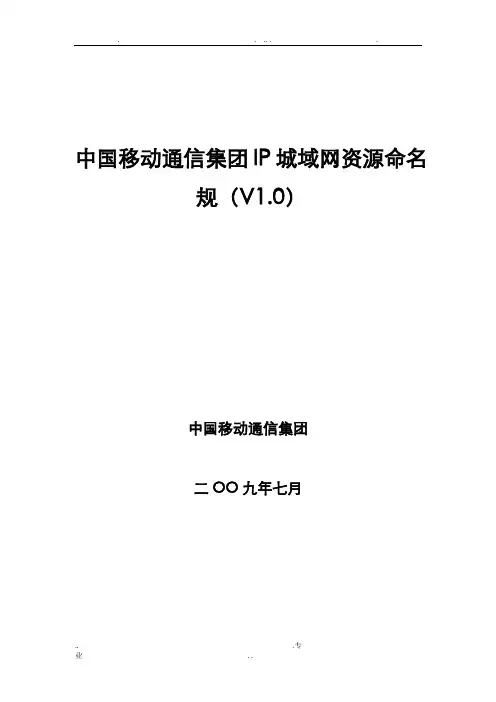

中国移动通信集团IP城域网资源命名规（V1.0）中国移动通信集团二ΟΟ九年七月阅读指南本规定义移动IP城域网网元设备、VPN实例、端口描述的命名原则和规则，用于指导工程建设及维护工作中涉及的城域网设备、业务相关命名的配置和维护工作，适合城域网工程建设人员、网络维护管理人员阅读。

版本变更记录目录1.围 ....................................................................................................................... - 1 -2.参考文献 ............................................................................................................ - 1 -3.缩写词................................................................................................................ - 1 -4.参照字符集 ........................................................................................................ - 2 -5.网元设备命名规 ................................................................................................. - 2 -5.1网元设备命名原则................................................................................... - 2 -5.2网元设备命名规则................................................................................... - 3 -5.3典型网元设备命名示例 ........................................................................... - 6 -6.VPN实例命名规 ................................................................................................ - 6 -6.1VPN实例命名原则.................................................................................. - 7 -6.2VPN实例命名规则.................................................................................. - 7 -6.3典型VPN实例命名示例 ......................................................................... - 7 -7.端口描述 ............................................................................................................ - 8 -7.1IP城域网设备互联端口描述.................................................................... - 8 -7.2业务专线端口描述.................................................................................- 10 -8.附录 .................................................................................................................- 12 -8.1附1:移动本地网名称和英文缩写对照表 ...............................................- 12 -8.2附2:中国移动IP承载网承载业务名称和VPN实例名称对照表............- 13 -8.3附3:中国移动IP承载网VPN实例名称和业务类别对照表...................- 14 -1.围本规定义移动IP城域网网元设备、端口等的命名原则，用于指导工程及维护的网元设备命名、VPN命名及端口描述等。

中国移动综合网络资源管理系统技术规范文件c:\iknow\docshare\data\cur_work\.....\更多资料请访问.(.....)中国移动通信企业标准QB-×××-×××-××××中国移动综合网络资源管理系统技术规范动力及配套资源管理需求Integrated Network Resource Management System: Power and Auxiliary Equipment Resource Management版本号 1.0.02008-××-××公布2008-××-××实施中国移动通信集团公司公布目录前言 (2)1. 范围 (4)2. 规范性引用文件 (4)3. 术语、定义与缩略语 (4)4. 背景 (2)5. 目标 (2)6. 功能需求 (2)6.1. 配套设备管理范围 (2)6.2. 模型要求 (3)6.2.1. 命名规范 (3)6.2.2. 设备状态 (3)6.2.3. 设备之间的关联关系 (3)6.2.4. 设备与逻辑资源之间关联 (4)6.3. 数据编辑与导入功能 (4)6.3.1. 导入模板自动更新 (4)6.3.2. 导入校验功能 (4)6.3.3. 导入失败时的原因提示 (5)6.3.4. 模板填写说明 (5)6.3.5. 导入模板下载 (5)6.4. 查询与统计 (5)6.5. 视图呈现 (5)6.5.1. 树图呈现 (5)6.5.2. 地图呈现 (6)6.6. 配套设备的调拨与调度 (6)6.6.1. 配套设备的调拨 (6)6.6.2. 配套设备的调度 (6)6.7. 业务场景应用 (7)6.7.1. 配套与主设备容量搭配分析 (7)6.7.2. 配套设备容量预警需求 (7)6.7.3. 设备报废期提醒 (7)6.7.4. 设备、站房图片的浏览需求 (7)6.7.5. 设备唯一身份标识的需求 (7)6.7.6. 维修管理 (8)6.7.7. 站房用电来源 (8)6.7.8. 拓扑图 (8)7. 编制历史 (8)8. 附录A 修订全面记录 (8)前言本标准是中国移动总部综合网络资源管理系统建设所根据的技术架构规范，根据中国移动综合网络资源管理系统分阶段实施的规划，将会根据建设步骤对本系列规范进行修改、完善与扩充。

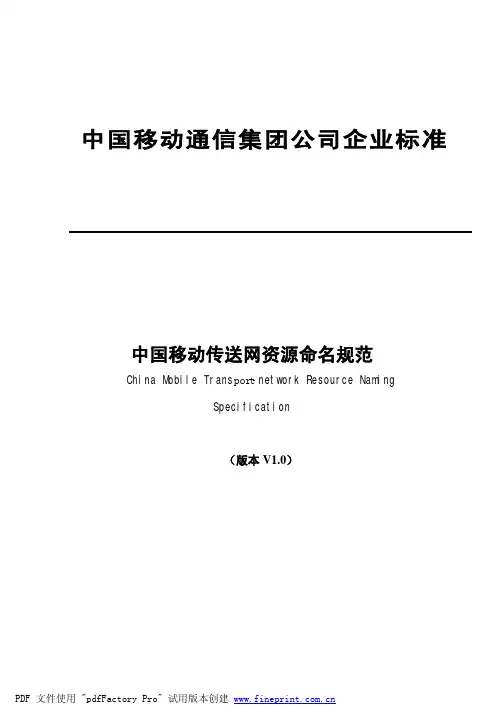

中国移动通信集团公司企业标准中国移动传送网资源命名规范China Mobile Trans port-network Resource NamingSpecification（版本V1.0）目录1.范围 (4)2.参考文献 (4)3.缩写 (4)4.参照字符集 (5)5.站点（局/传输机房） (5)5.1站点的命名 (5)5.1.1长途站点的命名 (5)5.1.2本地站点的命名 (6)5.1.3站点命名的约束 (6)5.1.4省份名及本地网名称的拼音缩写 (6)5.2站点名的排序 (6)6.管道 (7)6.1长途管道 (7)6.2市区管道 (7)6.3人/手井 (7)6.4管孔 (8)6.4.1管孔位置的描述 (8)6.4.2管孔命名格式 (8)6.4.3子管的命名格式 (9)7.杆路 (9)7.1长途杆路 (9)7.2市区杆路 (9)7.3标杆 (10)8.光缆 (10)8.1光缆的命名 (10)8.1.1长途光缆的命名 (10)8.1.2本地光缆的命名 (10)8.1.3光缆命名的约束 (10)8.2光缆路由的表示方式 (10)8.3光缆段的命名格式 (10)9.微波 (11)9.1微波线路名称 (11)9.2微波线路路由 (11)9.3微波段的命名格式 (11)10.纤芯 (11)10.1纤芯段的命名 (11)10.2纤芯的路由 (12)11.传输系统 (12)11.1光传输系统命名格式 (12)11.1.1PDH、SDH光传输系统名称格式 (12)11.1.2DWDM传输系统的命名格式 (13)11.2微波传输系统命名格式 (13)12.光波道 (14)12.1光波道命名 (14)12.2光波道的路由 (14)13.电路/群路 (14)13.1电路/群路命名 (14)13.2电路路由 (16)13.2.1光传输系统 (16)13.2.2微波电路路由 (17)14.传输设备 (18)15.网管系统 (19)15.1网元管理系统的命名 (19)15.2子网管理系统的命名 (20)15.3网元管理系统和子网管理系统合用时的命名 (20)16.同步设备 (20)附录各省份及本地网名称的拼音缩写 (21)前言本规范书是根据国际电信联盟电信标准部门（ITU-T）有关建议和国内标准，结合中国移动通信集团公司具体情况制订的。

1.1.1PON传输网元设备的命名：PON设备是点对多点光纤接入技术，由局端机OLT、远端机ONU、中间的无源分光器POS 和光纤网组成。

本规范主要针对OLT、ONU进行命名。

1.1.1.1OLT设备命名格式如下：(1)站点或机房名称：参考本规范后面1.2、1.3站点和机房的命名。

(2)OLT：固定标识符。

(3)序号：OLT设备的编号，从001开始。

(4)厂家标识：参见附录A1：(5)设备类型：采用OLT的设备类型来表示。

如MA5680T。

[例]:南通综合楼3F- OLT001- HW-MA5680TONU设备命名格式如下：1.1.1.2(1)站点或机房名称：参考本规范后面1.2、1.3站点和机房的命名；(2)ONU：固定标识符(3)序号：ONU设备的序号，从001开始；(4)厂家标识：参见附录A1(5)设备类型：采用ONU的设备类型来表示。

如HG850E。

[例]：南通田野服饰- ONU001- HW-HG850E1.2站点的命名站点在地理上表现为包含一个或多个通信机房的建筑物或建筑群。

站点的类型主要有：●局用站点：包括汇接局、数据骨干节点、枢纽楼等；●用户站点：指只为其提供传输或其他辅助设备的，而主用交换、数据等设备为用户自身所有的站点等；●接入网点：接入网设备所在的建筑物等；●基站点：指移动基站、无线基站所在的地点。

命名格式如下：说明：(1)所在城市：可以是地级市或县市名。

(2)站点名称：采用站点所在地理位置（马路、街道、建筑物、大厦、住宅小区等）的名称表示（为保持连贯性，现有机楼名称可以保持现状，也可按规则重新命名）。

(3)总长度：≤18个汉字。

省际长途传输站点中存在一干和二干设备，需要在集团和省网管系统中管理，要求省际长途传输站点全国统一命名，见附录A1；1.3机房的命名指包含在站点（机站）内的安装有传输通信设备及其他辅助设施或者光缆成端的房间。

说明：(1)所在站点名：该机房所在的站点的名称；(2)业务类别：如果可能指出机房的类型，如传输机房、综合机房、交换机房、数据机房、接入网机房、用户机房、卡类机房、计算机机房、地下进线间、微波机房等；或者用机房所在的楼层描述机房；(3)总长度：≤18个汉字。

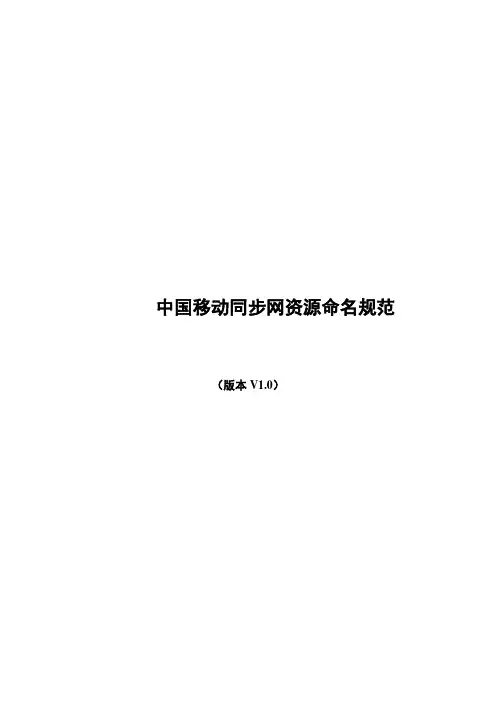

中国移动同步网资源命名规范（版本V1.0）目录1 范围 (3)2 缩写词 (3)3 同步网设备 (4)3.1 频率同步网设备 (4)3.2 时间同步网设备 (4)4 同步网端口 (5)4.1 输入端口 (5)4.1.1频率同步网输入端口 (5)4.1.2时间同步网输入端口 (6)4.2 输出端口 (6)5 卫星接收机 (7)6 卫星天线 (8)7 定时传送链路 (8)8 同步网网管 (9)前言本规范书是根据国际电信联盟电信标准部门（ITU-T）有关建议和国内标准，结合中国移动通信集团公司具体情况制订的。

编写格式和方法采用我国标准化工作导则的有关规定。

本规范的主要目的是统一中国移动通信集团同步网资源的命名。

本规范只适用于中国移动通信集团公司，尚有待于在具体实施过程中不断地补充和完善。

中国移动通信集团公司拥有本规范的知识产权。

中国移动通信集团公司保留对此规范书的解释权和修改权。

1范围- 中国移动通信集团公司的频率同步网和时间传送网。

2缩写词3同步网设备同步是指信号之间的频率或相位保持某种严格的特定关系，即在相对应的有效瞬间内以同一平均速率出现。

同步分为频率同步和时间同步两大类。

频率同步网也即数字同步网，是指由基准时钟、定时传送链路、节点从钟三大部分组成的同步基准信号的传送和分配网络，为数字通信网提供同步参考信号，频率同步网的建立为整个通信网提供了一个高质量、高可靠性的定时平台，为保证通信质量起着重要的支撑作用。

时间同步是指让计算机或类似设备对其服务器或时钟源（如石英钟，GPS等等)做同步化，其实现的协议称为网络校时协议（NTP），由此产生的NTP服务器是时间同步网中的核心设备，它通过互联网为计算机或相关设备提供高精准度的时间校正服务，且可由加密确认的方式来防止恶毒的协议攻击。

3.1 频率同步网设备频率同步设备的名称应保证在国内所有同步网中唯一。

(2)级别：用1、2、3、4分别表示1、2、3、4级时钟级别。

中国移动通信企业标准中国移动空间资源命名规范I n t e g r a t e d N e t w o r k R e s o u r c e M a n a g e m e n tS y s t e m:S p a t i a l R e s o u r c e s N a m i n g R u l e版本号：2.0.02010-9-1发布2010-9-1实施中国移动通信集团公司发布目录1范围 (1)2规范性引用文件 (1)3术语、定义和缩略语 (1)4参照字符集 (1)5公共资源的命名原则 (1)6公共资源命名的维护原则 (1)7站点命名规则 (2)8机房命名规则 (2)9省份和本地网拼音缩写 (3)10其他公共资源命名规则描述 (4)11编制历史 (4)12附录A 省份和地市拼音缩写 (4)前言本标准是根据相关标准，结合中国移动通信集团公司和省公司具体情况制订的。

编写格式和方法采用我国标准化工作导则的有关规定。

本标准的主要目的是统一中国移动通信集团公司公共资源的命名。

本标准只适用于中国移动通信集团公司，尚有待于在具体实施过程中不断地补充和完善。

本标准是中国移动综合网络资源管理系统技术规范系列之一，该系列标准的结构、名称如下：序号标准编号标准名称[1] QB-W-040-2008 中国移动综合网络资源管理系统技术规范基站资源关系管理需求分册[2] QB-W-041-2008 中国移动综合网络资源管理系统技术规范空间资源管理需求分册[3] QB-W-042-2008 中国移动综合网络资源管理系统技术规范动力及配套资源管理需求分册[4] QB-W-043-2008 中国移动综合网络资源管理系统技术规范备品备件管理需求分册[5] QB-W-044-2008 中国移动综合网络资源管理系统技术规范通用功能分册[6] QB-W-045-2008 中国移动综合网络资源管理系统技术规范系统架构和接口分册[7] QB-W-046-2008 中国移动综合网络资源管理系统技术规范技术架构分册[8] QB-W-047-2008 中国移动综合网络资源管理系统技术规范资源命名规则发布子系统技术要求[9] QB-W-048-2008 中国移动综合网络资源管理系统技术规范空间资源命名规则[10] QB-W-049-2008 中国移动综合网络资源管理系统技术规范动力及配套资源命名规则[11] QB-W-050-2008 中国移动综合网络资源管理系统技术规范资源编码方法[12] QB-W-051-2008 中国移动综合网络资源管理系统技术规范空间资源模型[13] QB-W-052-2008 中国移动综合网络资源管理系统技术规范动力及配套资源模型本标准的附录A为资料性附录。

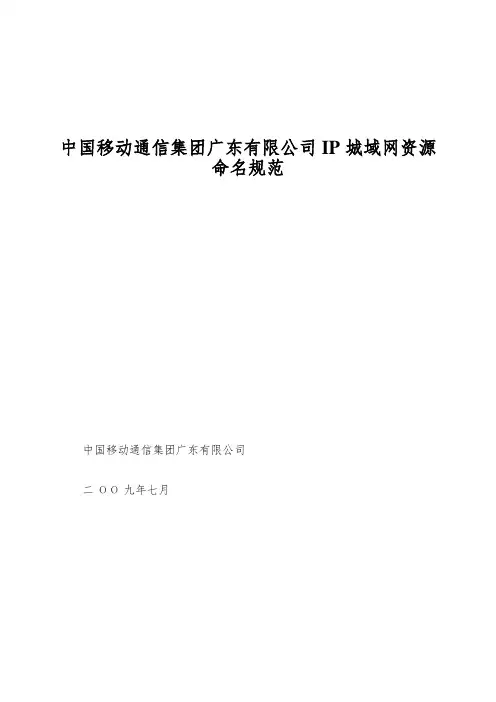

中国移动通信集团广东有限公司IP城域网资源命名规范中国移动通信集团广东有限公司二ΟΟ九年七月阅读指南本规范定义广东移动IP城域网网元设备、VPN实例、端口描述的命名原则和规则，用于指导工程建设及爱护工作中涉及的城域网设备、业务有关命名的配置和爱护工作，适合城域网工程建设人员、网络爱护治理人员阅读。

版本变更记录名目1. 范畴- 1 -2. 参考文献- 1 -3. 缩写词- 1 -4. 参照字符集- 2 -5. 网元设备命名规范- 2 -5.1 网元设备命名原则- 2 -5.2 网元设备命名规则- 3 -5.3 典型网元设备命名示例- 6 -6. VPN实例命名规范- 6 -6.1 VPN实例命名原则- 7 -6.2 VPN实例命名规则- 7 -6.3 典型VPN实例命名示例- 7 -7. 端口描述- 7 -7.1 IP城域网设备互联端口描述- 7 -7.2 业务专线端口描述- 9 -8. 附录- 12 -8.1 附1:广东移动本地网名称和英文缩写对比表- 12 -8.2 附2:中国移动IP承载网承载业务名称和VPN实例名称对比表-13 -8.3 附3:中国移动IP承载网VPN实例名称和业务类不对比表- 13 -范畴本规范定义广东移动IP城域网网元设备、端口等的命名原则，用于指导工程及爱护的网元设备命名、VPN命名及端口描述等。

参考文献下列标准所包含的条文，通过在本规范中引用而构成为本规范的条文。

本规范出版时，所示版本均为有效。

所有标准都会被修订，使用本规范的各方应探讨使用下列标准最新版本的可能性。

《中国移动CMNET省网网管系统技术规范》1.0版，2002年8月《中国移动通信网网元设备编码和路由命名原则》第一版，2002年3月《中国移动传送网资源命名规范》版本v1.0《中国移动IP承载网网络资源命名规范》版本v2.1《中国移动数据网资源命名规范》正式稿缩写词参照字符集本规范中所有的命名规则中用到的字符必须属于下面规定的字符集，字符集包括：汉字（一个汉字等于2个字符数）；大写英文字母：A-Z；小写英文字母：a-z；阿拉伯数字：0-9；连接符：“-”（半角）；斜线：“/”；其它符号包括：“.”，“+”，“×”（乘号），“λ”，“(”，“)”,“[”、“]”、“《”，“》”，“~”。

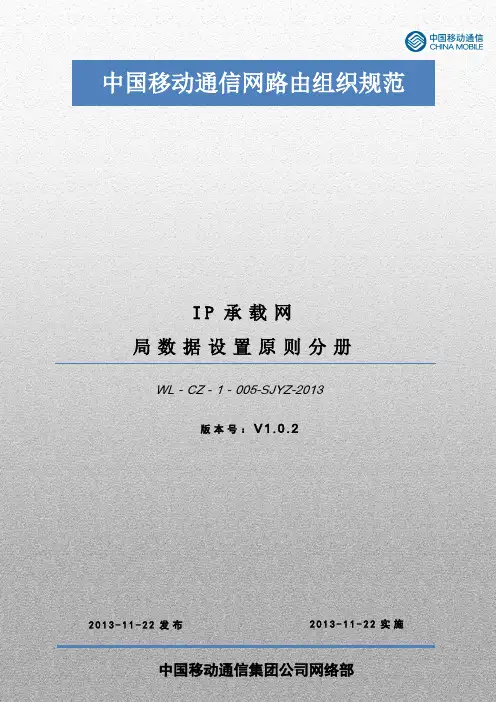

中国移动通信网路由组织规范I P承载网局数据设置原则分册WL－CZ－1－005-SJYZ-2013版本号：V1.0.22013-11-22发布2013-11-22实施目录前言 (4)范围 (5)术语、定义和缩略语 (5)1概述 (7)2总体要求 (7)3业务局数据设置原则 (7)3.1 业务描述 (7)3.2 VPN的设置及参数 (8)3.3 路由协议、路由策略参数 (9)3.4 链路配置 (11)3.5 CE与业务网元互联 (12)3.5.1 软交换信令业务 (12)3.5.2 软交换媒体业务 (14)3.5.3 信令网业务 (15)3.5.4 分布式HLR业务 (17)3.5.5 PCC业务 (17)3.5.6 Gb业务 (18)3.5.7 IUPS信令业务 (19)3.5.8 IUPS媒体业务 (19)3.5.9 IMS信令业务 (20)3.5.10 IMS媒体业务 (21)3.6 数据配置模板 (22)3.6.1 创建VPN实例 (22)3.6.2 创建OSPF进程 (23)3.6.3 配置路由策略 (27)3.6.4 配置并发布汇聚路由 (29)3.6.5 配置二层接口 (30)3.6.6 配置三层物理接口 (34)3.6.7 配置三层子接口 (37)3.6.8 配置静态明细路由 (39)3.6.9 配置VRRP (40)3.6.10 配置Trunk链路透传vlan (42)3.6.11 配置BFD并绑定静态路由 (45)3.6.12 配置发布明细路由 (46)3.6.13 CE-网元间开启OSPF (47)3.6.14 配置三层Trunk子接口 (48)3.6.15 配置BGP协议 (49)3.7 特例设备数据配置模板 (51)3.7.1 华为MGW媒体面特殊配置 (51)3.7.2 中兴软交换SS/MGW信令面特殊配置 (54)3.7.3 诺西软交换MGW信令面特殊配置 (56)3.7.4 华为BSC媒体面特殊配置 (57)4支撑局数据设置原则 (59)4.1 NTP对接数据设置原则 (59)4.2 网管平台对接数据设置原则 (59)4.3 数据配置模板 (59)5编制历史 (61)前言随着IP化的推进，公司CS域、PS域、IMS域、网管、支撑等大量业务均已通过IP承载网专用VPN进行承载。

中国移动通信企业标准 中国移动 综合网络资源管理系统技术规范通用功能分册 I n t e g r a t e d N e t w o r k R e s o u r c e M a n a g e m e n t S y s t e m : C o m m o n F u n c t i o n 版本号：1.0.1中国移动通信集团公司 发布2009-1-1发布 布 2009-1-1实施施 QB-W-044-2008目录前言 (III)1范围 (1)2规范性引用文件 (1)3术语、定义和缩略语 (1)4业务需求背景 (4)5总体建设原则和建设目标 (4)5.1系统定位 (4)5.2总体目标 (5)5.3建设原则 (6)5.4资源管理范围 (6)6系统通用功能 (8)6.1系统功能组成 (8)6.1.1一级功能架构图 (8)6.1.2二级功能架构图 (9)6.2系统基础维护 (11)6.2.1资源模型管理 (11)6.2.2资源命名管理 (14)6.2.3数据质量管理 (16)6.2.4批量数据导入导出 (19)6.2.5系统管理工具 (20)6.3资源存量管理 (23)6.3.1基础功能 (24)6.3.2空间资源管理 (28)6.3.3物理资源管理 (29)6.3.4逻辑资源管理 (31)6.3.5业务资源管理 (34)6.3.6资源拓扑管理 (35)6.3.7资源机历管理 (35)6.4资源应用功能 (36)6.4.1调配类应用 (36)6.4.2分析类应用 (39)6.4.3展现类应用 (42)6.4.4其他类应用 (43)6.5资源数据共享服务 (45)6.5.1资源数据共享服务方式 (45)6.5.2服务开通类应用的资源数据共享服务 (45)6.5.3故障支撑类应用的资源数据共享服务 (46)6.5.4备品备件类应用的资源数据共享服务 (46)7系统技术功能要求 (46)7.1流程功能要求 (46)7.2软件设计要求 (46)7.3系统接口功能要求 (47)7.4可用性要求 (47)8编制历史 (48)前言本标准规定了中国移动综合网络资源管理系统的通用功能，包括系统基础维护、资源存量管理、资源基本应用功能和资源数据共享服务等。
