四川省2014届高三五月高考押题卷(一)物理试题 Word版含答案

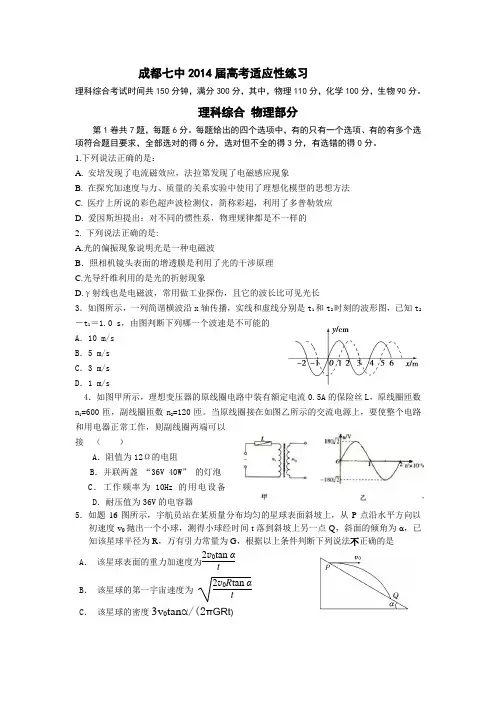

成都七中2014届高考适应性练习理科综合考试时间共150分钟，满分300分，其中，物理110分，化学100分，生物90分。

理科综合 物理部分第1卷共7题，每题6分。

每题给出的四个选项中，有的只有一个选项、有的有多个选项符合题目要求，全部选对的得6分，选对但不全的得3分，有选错的得0分。

1.下列说法正确的是：A. 安培发现了电流磁效应，法拉第发现了电磁感应现象B. 在探究加速度与力、质量的关系实验中使用了理想化模型的思想方法C. 医疗上所说的彩色超声波检测仪，简称彩超，利用了多普勒效应D. 爱因斯坦提出：对不同的惯性系，物理规律都是不一样的2. 下列说法正确的是:A.光的偏振现象说明光是一种电磁波B ．照相机镜头表面的增透膜是利用了光的干涉原理C.光导纤维利用的是光的折射现象D.γ射线也是电磁波，常用做工业探伤，且它的波长比可见光长3．如图所示，一列简谐横波沿x 轴传播，实线和虚线分别是t 1和t 2时刻的波形图，已知t 2－t 1＝1.0 s ，由图判断下列哪一个波速是不可能的A ．10 m/sB ．5 m/sC ．3 m/sD ．1 m/s4．如图甲所示，理想变压器的原线圈电路中装有额定电流0.5A 的保险丝L ，原线圈匝数n 1=600匝，副线圈匝数n 2=120匝。

当原线圈接在如图乙所示的交流电源上，要使整个电路和用电器正常工作，则副线圈两端可以接 （ ）A ．阻值为12Ω的电阻B ．并联两盏 “36V 40W ” 的灯泡C ．工作频率为10Hz 的用电设备D ．耐压值为36V 的电容器5．如题16图所示，宇航员站在某质量分布均匀的星球表面斜坡上，从P 点沿水平方向以初速度v 0抛出一个小球，测得小球经时间t 落到斜坡上另一点Q ，斜面的倾角为α，已知该星球半径为R ，万有引力常量为G ，根据以上条件判断下列说法不正确的是A ． 该星球表面的重力加速度为2v 0tan αtB ． 该星球的第一宇宙速度为C ． 该星球的密度3v 0tan αD ．该星球同步卫星的周期可能为απtan R 0v t 6．如图所示，带正电的小球Q 固定在倾角为θ的光滑固定绝缘细杆下端，让另一穿在杆上的质量为m 、电荷量为q 的带正电小球从A 点由静止释放，到达B 点时速度恰好为零。

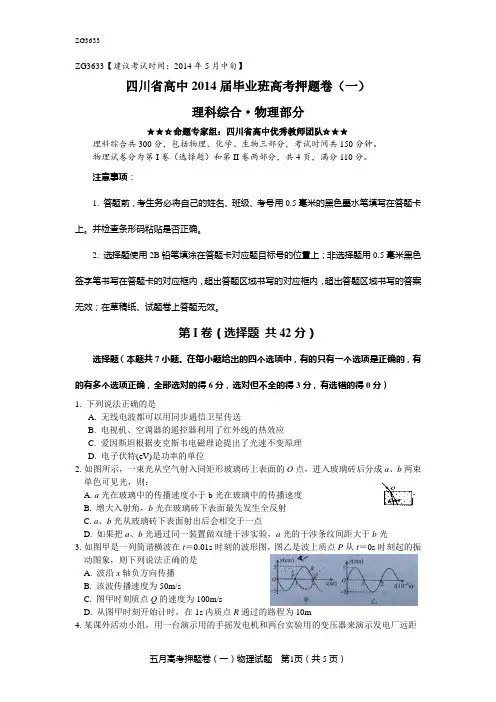

ZG3633【建议考试时间：2014年5月中旬】四川省高中2014届毕业班高考押题卷（一）理科综合·物理部分★★☆命题专家组：四川省高中优秀教师团队☆★★理科综合共300分，包括物理、化学、生物三部分，考试时间共150分钟。

物理试卷分为第I卷（选择题）和第II卷两部分，共4页，满分110分。

注意事项：1. 答题前，考生务必将自己的姓名、班级、考号用0.5毫米的黑色墨水笔填写在答题卡上。

并检查条形码粘贴是否正确。

2. 选择题使用2B铅笔填涂在答题卡对应题目标号的位置上；非选择题用0.5毫米黑色签字笔书写在答题卡的对应框内，超出答题区域书写的对应框内，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。

第I卷（选择题共42分）选择题（本题共7小题。

在每小题给出的四个选项中，有的只有一个选项是正确的，有的有多个选项正确，全部选对的得6分，选对但不全的得3分，有选错的得0分）1. 下列说法正确的是A. 无线电波都可以用同步通信卫星传送B. 电视机、空调器的遥控器利用了红外线的热效应C. 爱因斯坦根据麦克斯韦电磁理论提出了光速不变原理D. 电子伏特(eV)是功率的单位2.如图所示，一束光从空气射入同矩形玻璃砖上表面的O点，进入玻璃砖后分成a、b两束单色可见光，则：A. a光在玻璃中的传播速度小于b光在玻璃中的传播速度B. 增大入射角，b光在玻璃砖下表面最先发生全反射C. a、b光从玻璃砖下表面射出后会相交于一点D. 如果把a、b光通过同一装置做双缝干涉实验，a光的干涉条纹间距大于b光3.如图甲是一列简谐横波在t＝0.01s时刻的波形图，图乙是波上质点P从t＝0s时刻起的振动图象，则下列说法正确的是A. 波沿x轴负方向传播B. 该波传播速度为50m/sC. 图甲时刻质点Q的速度为100m/sD. 从图甲时刻开始计时，在1s内质点R通过的路程为10m4.某课外活动小组，用一台演示用的手摇发电机和两台实验用的变压器来演示发电厂远距离运输电。

2014年5月高三理综模拟试题（带答案）一、选择题（本大题共小题，每小题6分，共30分。

在每小题给出的四个选项中，只有一项符合题目要求）1、关于近代物理学的成就，下列说法正确的是（）A．光电效应的实验现象充分证实了光是电磁波B．卢瑟福通过粒子轰击金箔的实验认识到原子有能级．卢瑟福根据粒子轰击氮的实验结果和一些原子核的比荷，预言了中子的存在D．物质波是德布罗意的猜想，至今未获实验的证实2 “虹桥卧波”是用形容石拱桥美景的（题2图甲），石拱桥就是把坚固的石块垒成弧形，横跨在江、河之上。

修建石拱桥，石块的承压力是首要考虑的，可用题2图乙的模型研究，在竖直平面内有四块相同的坚固石块垒成弧形的石拱，第3、4石块固定在地面上，第1、2石块间的接触面位于竖直平面，每块石块的两个侧面所夹的圆心角为30°。

假定石块间的摩擦力可以忽略不计，第1、2石块间的作用力大小为，第1、3石块间的作用力大小为则为（）A．B．．D．3 如题3图所示，在竖直放置的离心浇铸装置中,电动机带动两个支承轮同向转动,管状模型放在这两个支承轮上靠摩擦带动，支承轮与管状模型间不打滑。

铁水注入之后，由于离心作用，铁水紧紧靠在模型的内壁上，从而可得到密实的铸，浇铸时支承轮转速不能过低，否则，铁水会脱离模型内壁，产生次品．已知管状模型内壁半径为R，支承轮的半径为r, 重力加速度为g,则支承轮转动的最小角速度为( )A．B．．D．4如题4图所示，变压器原、副线圈匝数比为2∶1电池和交变电的电动势都为4 V，内阻均不计，电流表视为理想电表, 变压器视为理想变压器，则下列说法正确的是()A．S与a接通的瞬间，R中无感应电流B．S与a接通稳定后，R两端的电压为2 V．S与a接通稳定后，R的滑片向上滑，电流表的示数变小D．S与b接通稳定后，R两端的电压为2 V无限大接地金属板竖直放置，与金属板右侧面中心点相距为d的位置处放有一电量为q的正点电荷，它们之间的电场线分布如题图甲所示，与两个等量异种点电荷连线的中垂面正电荷一侧的电场线分布类似，如题图乙。

2014年普通高等学校招生全国统一考试(四川卷)理科综合·物理第I卷(选择题共42分)注意事项:必须便用2B铅笔在答题卡上将所选答案对应的标号涂黑。

第I卷共7题，每题6分。

每题给出的四个选项中，有的只有一个选项、有的有多个选项符合题目要求，全部选对的得6分，选对但不全的得3分.有选错和不选的得0分。

1、如图所示,甲是远距离输电线路的示意图，乙是发电机输出电压随时间变化的图像，则A、用户用电器上交流电的频率是100HzB、发电机输出交流电的电压有效值是500VC、输电线的电流只由降压变压器原副线圈的匝数比决定D、当用户用电器的总电阻增大时，输电线上损失的功率减小2、电磁波已广泛运用于很多领域。

下列关于电磁波的说法符合实际的是A、电磁波不能产生衍射现象B、常用的遥控器通过发出紫外线脉冲信号来遥控电视机C、根据多普勒效应可以判断遥远天体相对于地球的运动速度.D、光在真空中运动的速度在不同惯性系中测得的数值可能不同3、如图所示，口径较大、充满水的薄壁圆柱形浅玻璃缸底有一发光小球，则A、小球必须位于缸底中心才能从侧面看到小球B、小球所发的光能从水面任何区域射出C、小球所发的光从水中进人空气后频率变大D、小球所发的光从水中进人空气后传播速度变大4、有一条两岸平直、河水均匀流动、流速恒为V的大河。

小明驾着小船渡河，去程时船头指向始终与河岸垂直，回程时行驶路线与河岸垂直。

去程与回程所用时间的比值为k，船在静水中的速度大小相同，则小船在静水中的速度大小为5、如图所示，甲为t=ls时某横波的波形图像，乙为该波传播方向上某一质点的振动图像，距该质点△x=0.5 m处质点的振动图像可能是6、如图所示，一不计电阻的光滑U形金属框水平放置，光滑、竖直玻璃挡板H、P固定在框上，HP的间距很小。

质量为0.2kg的细金属杆CD恰好无挤压地放在两挡板之间，与金属框接触良好并围成边长为1m的正方形，其有效电阻为0.1Ω。

此时在整个空间加方向与水平面成300角且与金属杆垂直的匀强磁场，磁感应强度随时间变化规律是B=(0.4-0.2t)T，图示磁场方向为正方向。

2014年普通高等学校招生全国统一考试理科综合能力测试（物理）、选择题：本题共8小题，每小题6分。

在每小题给出的四个选项中，第14〜18题只有一项符合题目要求，第19〜21题有多项符合题目要求。

全部选对的得6分，选对但不全的得3分，有选错的得0分。

14、在法拉第时代，下列验证由磁产生电”设想的实验中，能观察到感应电流的是A •将绕在磁铁上的线圈与电流表组成一闭合回路，然后观察电流表的变化B •在一通电线圈旁放置一连有电流表的线圈，然后观察电流表的变化C.将一房间内的线圈两端与相邻房间的电流表相连。

往线圈中插入条形磁铁后，再到相邻房间去观察电流表的变化D •绕在同一铁环上的两个线圈，分别接电源和电流表，在给线圈通电或断电的瞬间，观察电流表的变化15、关于通电直导线在匀强磁场中所受的安培力，下列说法正确的是A •安培力的方向可以不垂直于直导线B •安培力的方向总是垂直于磁场的方向C.安培力的大小与通电直导线和磁场方向的夹角无关D .将直导线从中点折成直角，安培力的大小一定变为原来的一半16、如图，MN为铝质薄平板，铝板上方和下方分别有垂直于图平面的匀强磁场（未画出）一带电粒子从紧贴铝板上表面的P点垂直于铝板向上射出，从Q点穿越铝板后到达PQ的中点0。

已知粒子穿越铝板时，其动能损失一半，速度方向和电荷量不变。

不计重力。

铝板上方和下方的磁感应强度大小之比为A. 2C. 117、如图，用橡皮筋将一小球悬挂在小车的架子上，系统处于平衡状态。

现使小车从静止开始向左加速，加速度从零开始逐渐增大到某一值，然后保持此值，小球稳定地偏离竖直方向某一角度（橡皮筋在弹性限度内）。

与稳定在竖直时位置相比，小球的高度A .一定升高B .一定降低C.保持不变D .升高或降低由橡皮筋的劲度系数决定18、如图（a），线圈ab、cd绕在同一软铁芯上，在ab线圈中通以变化的电流，用示波器测得线圈cd间的电压如图（b）所示。

已知线圈内部的磁场与流经线圈的电流成正比，则下列描述线圈ab 中电流随时间变化关系的图中，可能正确的是19、太阳系各行星几乎在同一平面内沿同一方向绕太阳做圆周运动。

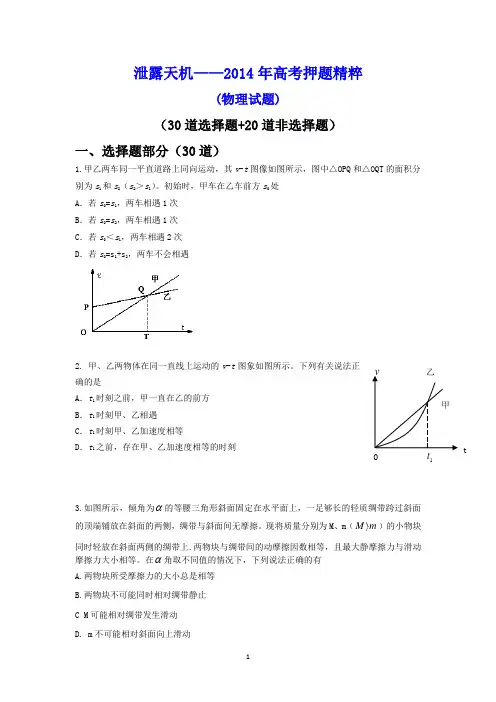

泄露天机——2014年高考押题精粹(物理试题)（30道选择题+20道非选择题）一、选择题部分（30道）1.甲乙两车同一平直道路上同向运动，其v -t 图像如图所示，图中△OPQ 和△OQT 的面积分别为s 1和s 2（s 2＞s 1）。

初始时，甲车在乙车前方s 0处 A ．若s 0=s 1，两车相遇1次 B ．若s 0=s 2，两车相遇1次 C ．若s 0＜s 1，两车相遇2次 D ．若s 0=s 1+s 2，两车不会相遇2. 甲、乙两物体在同一直线上运动的v -t 图象如图所示。

下列有关说法正确的是A ．t 1时刻之前，甲一直在乙的前方B ．t 1时刻甲、乙相遇C ．t 1时刻甲、乙加速度相等D ．t 1之前，存在甲、乙加速度相等的时刻3.如图所示，倾角为α的等腰三角形斜面固定在水平面上，一足够长的轻质绸带跨过斜面的顶端铺放在斜面的两侧，绸带与斜面间无摩擦。

现将质量分别为M 、m （m M 〉）的小物块同时轻放在斜面两侧的绸带上.两物块与绸带间的动摩擦因数相等，且最大静摩擦力与滑动摩擦力大小相等。

在α角取不同值的情况下，下列说法正确的有 A.两物块所受摩擦力的大小总是相等 B.两物块不可能同时相对绸带静止 C M 可能相对绸带发生滑动 D. m 不可能相对斜面向上滑动vt乙甲14．如图所示，光滑的夹角为θ＝30°的三角杆水平放置，两小球A 、B 分别穿在两个杆上，两球之间有一根轻绳连接两球，现在用力将小球B 缓慢拉动，直到轻绳被拉直时，测出拉力F ＝10 N ，则此时关于两个小球受到的力的说法正确的是(两小球重力均不计)A ．小球A 受到杆对A 的弹力、绳子的张力B ．小球A 受到的杆的弹力大小为20 NC ．此时绳子与穿有A 球的杆垂直，绳子张力大小为2033 ND ．小球B 受到杆的弹力大小为2033 N5．如图a 所示，水平面上质量相等的两木块A 、B ，用一轻弹簧相连，这个系统处于平衡状态，现用一竖直向上的力F 拉动木块A ，使木块A 向上做匀加速直线运动(如图b)，研究从力F 刚作用在木块A 瞬间到木块B 刚离开地面瞬间的这一过程，并选定该过程中木块A 的起点位置为坐标原点，则下面图中能正确表示力F 和木块A 的位移x 之间关系的图是6．质量为m 的物体放在一水平放置的粗糙木板上，缓慢抬起木板的一端，在如图所示的几个图线中，哪一个最能表示物体的加速度大小与木板倾角的关系7.如图所示，将一质量为m 的小球从A 点以初速度v 斜向上抛出，先后经过B 、C 两点。

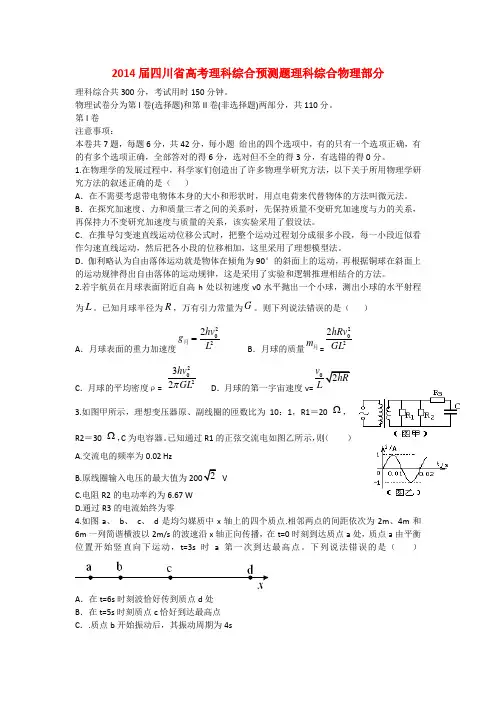

2014届四川省高考理科综合预测题理科综合物理部分理科综合共300分，考试用时150分钟。

物理试卷分为第I 卷(选择题)和第II 卷(非选择题)两部分，共110分。

第I 卷注意事项：本卷共7题，每题6分，共42分，每小题 给出的四个选项中，有的只有一个选项正确，有的有多个选项正确，全部答对的得6分，选对但不全的得3分，有选错的得0分。

1.在物理学的发展过程中，科学家们创造出了许多物理学研究方法，以下关于所用物理学研究方法的叙述正确的是（ ）A ．在不需要考虑带电物体本身的大小和形状时，用点电荷来代替物体的方法叫微元法。

B ．在探究加速度、力和质量三者之间的关系时，先保持质量不变研究加速度与力的关系，再保持力不变研究加速度与质量的关系，该实验采用了假设法。

C ．在推导匀变速直线运动位移公式时，把整个运动过程划分成很多小段，每一小段近似看作匀速直线运动，然后把各小段的位移相加，这里采用了理想模型法。

D ．伽利略认为自由落体运动就是物体在倾角为90°的斜面上的运动，再根据铜球在斜面上的运动规律得出自由落体的运动规律，这是采用了实验和逻辑推理相结合的方法。

2.若宇航员在月球表面附近自高h 处以初速度v0水平抛出一个小球，测出小球的水平射程为L 。

已知月球半径为R ，万有引力常量为G 。

则下列说法错误的是（ ）A ．月球表面的重力加速度2022hv g L =月 B ．月球的质量m 月=2022hRv GL C ．月球的平均密度ρ= 20232hv GL π D ．月球的第一宇宙速度3.如图甲所示，理想变压器原、副线圈的匝数比为10：1，R1＝20 Ω，R2＝30 Ω，C 为电容器。

已知通过R1的正弦交流电如图乙所示，则（ ） A.交流电的频率为0.02 HzB.原线圈输入电压的最大值为VC.电阻R2的电功率约为6.67 WD.通过R3的电流始终为零4.如图a 、 b 、 c 、 d 是均匀媒质中x 轴上的四个质点.相邻两点的间距依次为2m 、4m 和6m 一列简谐横波以2m/s 的波速沿x 轴正向传播，在t=0时刻到达质点a 处，质点a 由平衡位置开始竖直向下运动，t=3s 时a 第一次到达最高点。

理科综合能力测试试卷 第1页（共48页）理科综合能力测试试卷 第2页（共48页）绝密★启用前 2014年普通高等学校招生全国统一考试（四川卷）理科综合 • 物理理科综合考试时间共150分钟，满分300分。

其中，物理110分，化学100分，生物90分。

物理试题卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）。

第Ⅰ卷1至3页，第Ⅱ卷4至6页，共6页。

考生作答时，须将答案答在答题卡上，在本试题卷、草稿纸上答题无效。

考试结束后，将本试题卷和答题卡一并交回。

第Ⅰ卷（选择题 共42分）注意事项：必须使用2B 铅笔在答题卡上将所选答案对应的标号涂黑。

第Ⅰ卷共7题，每题6分。

每题给出的四个选项中，有的只有一个选项、有的有多个选项符合题目要求 ，全部选对的得6分，选对但不全的得3分，有选错和不选的得0分。

1. 如图所示，甲是远距离输电线路的示意图，乙是发电机输出电压随时间变化的图象，则（ ）A. 用户用电器上交流电的频率是100 HzB. 发电机输出交流电的电压有效值是500 VC. 输电线的电流只由降压变压器原、副线圈的匝数比决定D. 当用户用电器的总电阻增大时，输电线上损失功率减小2. 电磁波已广泛运用于很多领域，下列关于电磁波的说法符合实际的是 （ ）A. 电磁波不能产生衍射现象B. 常用的摇控器通过发出紫外线脉冲信号来摇控电视机C. 根据多普勒效应可以判断遥远天体相对于地球的运动速度D. 光在真空中运动的速度在不同惯性系中测得的数值可能不同3. 如图所示，口径较大、充满水的薄壁圆柱形浅玻璃缸底有一发光小球，则 （ ）A. 小球必须位于缸底中心才能从侧面看到小球B. 小球所发的光能从水面任何区域射出C. 小球所发的光从水中进入空气后频率变大D. 小球所发的光从水中进入空气后传播速度变大4. 有一条两岸平直、河水均匀流动、流速恒为v 的大河。

小明驾着小船渡河，去程时船头指向始终与河岸垂直，回程时行驶路线与河岸垂直。

去程与回程所用时间的比值为k ，船在静水中的速度大小相同，则小船在静水中的速度大小为（ ）A.B.C.D.5. 如图所示，甲为 1 s t =时某横波的波形图象，乙为该波传播方向上某一质点的振动图象，距该质点0.5 m x ∆=处质点的振动图象可能是（ ）A. B.C. D.-------------在--------------------此--------------------卷--------------------上--------------------答--------------------题--------------------无--------------------效----------------姓名________________ 准考证号_____________理科综合能力测试试卷 第3页（共48页）理科综合能力测试试卷 第4页（共48页）6. 如图所示，不计电阻的光滑U 形金属框水平放置，光滑、竖直玻璃挡板H 、P 固定在框上，H 、P 的间距很小。

2014年高考物理压轴题（含详解答案）1、如图9-13所示，S 是粒子源，只能在纸面上的360°范围内发射速率相同、质量为m 、电量为q 的电子。

MN 是一块足够大的挡板，与S 相距OS = L 。

它们处在磁感强度为B 、方向垂直纸面向里的匀强磁场中，试求：（1）要电子能到达挡板，其发射速度至少应为多大？（2）若发射速率为meBL ，则电子击打在挡板上的范围怎样？ 【解说】第一问甚简，电子能击打到挡板的临界情形是轨迹与挡板相切，此时 r min = 2L ； 在第二问中，先求得r = L ，在考查各种方向的初速所对应的轨迹与挡板相交的“最远”点。

值得注意的是，O 点上方的最远点和下方的最远点并不是相对O 点对称的。

【答案】（1）m2eBL ；（2）从图中O 点上方距O 点3L 处到O 点下方距O 点L 处的范围内。

2、如图9-14甲所示，由加速电压为U 的电子枪发射出的电子沿x 方向射入匀强磁场，要使电子经过x 下方距O 为L 且∠xOP = θ的P 点，试讨论磁感应强度B 的大小和方向的取值情况。

【解说】以一般情形论：电子初速度v 0与磁感应强度B 成任意夹角α ，电子应做螺旋运动，半径为r = eB sin mv 0α，螺距为d = eB cos mv 20απ，它们都由α 、B 决定（v 0 =e mU 2是固定不变的）。

我们总可以找到适当的半径与螺距，使P 点的位置满足L 、θ的要求。

电子运动轨迹的三维展示如图9-14乙所示。

如果P 点处于（乙图中）螺线轨迹的P 1位置，则α = θ ，B ∥OP ；如果P 点处于P 2或P 3位置，则α ≠ θ ，B 与OP 成一般夹角。

对于前一种情形，求解并不难——只要解L = kd （其中k = 1，2，3，…）方程即可；而对后一种情形，要求出B 的通解就难了，这里不做讨论。

此外，还有一种特解，那就是当B ⊥OP 时，这时的解法和【例题4】就完全重合了。

2014年四川省2014年山东省普通高等学校招生统一考试物理试卷一、选择题（共13小题，每小题5分，共65分，每小题只有一个选项符合题意）二、选择题（共7小题，每小题6分，共42分，每小题给出的四个选项中，有的只有一个选项正确，有的有多个选项正确，全部选对的得6分，选对但不全的得3分，有选错的得0分）14．（6分）如图，用两根等长轻绳将木板悬挂在竖直木桩上等高的两点，制成一简易秋千，某次维修时将两轻绳各剪去一小段，但仍能保持等长且悬挂点不变，木板静止时，F1表示木板所受合力的大小，F2表示单根轻绳对木板拉力的大小，则维修后（）A．F1不变，F2变大B．F1变大，F2变小C．F1变大，F2变大D．F1变小，F2变小15．（6分）一质点在外力作用下做直线运动，其速度v随时间t变化的图象如图所示，在图中标出的时刻中，质点所受合外力的方向与速度方向相同的有（）A．t1B．t2C．t3D．t416．（6分）如图，一端接有定值电阻的轨道固定在水平面内，通有恒定电流的长直绝缘导体棒垂直并紧靠轨道固定，导体棒与轨道垂直且接触良好，在向右匀速通过M、N两区的过程中，导体棒所受安培力分别用F M、F N表示，不计轨道电阻，以下叙述正确的是（）A．F M向右 B．F N向左C．F M逐渐增大D．F N逐渐减小17．（6分）如图，将额定电压为60V的用电器，通过一理想变压器接在正弦交变电源上，闭合开关S后，用电器正常工作，交流电压表和交流电流表（均为理想电表）的示数分别为220V和2.2A，以下判断正确的是（）A．变压器输入功率为484WB．通过原线圈的电流的有效值为0.6AC．通过副线圈的电流的最大值为2.2AD．变压器原、副线圈匝数比n1：n2=11：318．（6分）如图，场强大小为E、方向竖直向下的匀强电场中有一矩形区域abcd，水平边ab长为s，竖直边ad长为h，质量均为m、带电量分别为+q和﹣q的两粒子，由a、c两点先后沿ab和cd 方向以速率v0进入矩形区（两粒子不同时出现在电场中），不计重力，若两粒子轨迹恰好相切，则v0等于（）A． B．C ． D ．19．（6分）如图，半径为R的均匀带正电薄球壳，其上有一小孔A，已知壳内的场强处处为零，壳外空间的电场与将球壳上的全部电荷集中于球心O时在壳外产生的电场一样，一带正电的试探电荷（不计重力）从球心以初动能E k0沿OA方向射出，下列关于试探电荷的动能E k与离开球心的距离r的关系图线，可能正确的是（）A．B．C．D．20．（6分）2013年我国相继完成“神十”与“天宫”对接，“嫦娥”携“玉兔”落月两大航天工程，某航天爱好者提出“玉兔”回家的设想：如图，将携带“玉兔”的返回系统由月球表面发射到h高度的轨道上，与在该轨道绕月球做圆周运动的飞船对接，然后由飞船送“玉兔”返回地球，设“玉兔”质量为m，月球半径为R，月面的重力加速度为g月．以月面为零势能面，“玉兔”在h高度的引力势能可表示为E p =，其中G为引力常量，M为月球质量，若忽略月球的自转，从开始发射到对接完成需要对“玉兔”做的功为（）A ．（h+2R）B．（h+R）C ．（h+R）D ．（h+R）三、解答题21．（8分）某实验小组利用弹簧秤和刻度尺，测量滑块在木板上运动的最大速度。

2014年四川省高考物理试卷参考答案与试题解析一、选择题1．（6分）（2014•四川）如图所示，甲是远距离输电线路的示意图，乙是发电机输出电压随时间变化的图象，则（）A．用户用电器上交流电的频率是100HzB．发电机输出交流电的电压有效值是500VC．输电线的电流只由降压变压器原副线圈的匝数比决定D．当用户用电器的总电阻增大时，输电线上损失的功率减小考点：远距离输电；变压器的构造和原理．专题：交流电专题．分析：根据图象可知交流电的最大值以及周期等物理量，然后进一步可求出其瞬时值的表达式以及有效值等．同时由变压器电压与匝数成正比，电流与匝数成反比．解答：解：A、发电机的输出电压随时间变化的关系，由图可知，T=0.02s，故f=，故A错误；B、由图象可知交流的最大值为U m=500V，因此其有效值为U=V，故B错误；C、输电线的电流由输送的功率与电压决定的，与降压变压器原副线圈的匝数比无关，故C错误；D、当用户用电器的总电阻增大时，用户的功率减小，降压变压器的输出功率减小，则输入的功率减小，输入的电流减小，输电线上损失的功率减小，故D正确；故选：D．点评：本题考查了有关交流电描述的基础知识，要根据交流电图象正确求解最大值、有效值、周期、频率、角速度等物理量，同时正确书写交流电的表达式．2．（6分）（2014•四川）电磁波已广泛运用于很多领域．下列关于电磁波的说法符合实际的是（）A．电磁波不能产生衍射现象B．常用的遥控器通过发出紫外线脉冲信号来遥控电视机C．根据多普勒效应可以判断遥远天体相对于地球的运动速度D．光在真空中运动的速度在不同惯性系中测得的数值可能不同考点：电磁场．分析：电磁波是横波，波都能发生干涉和衍射，常用红外线做为脉冲信号来遥控电视；利用多普勒效应和光速不变原理判断CD选项．解答：解：AB、电磁波是横波，波都能发生干涉和衍射，常用红外线做为脉冲信号来遥控电视，故AB错误；C、由于波源与接受者的相对位移的改变，而导致接受频率的变化，称为多普勒效应，所以可以判断遥远天体相对于地球的运动速度，故C正确；D、根据光速不变原理，知在不同惯性系中，光在真空中沿不同方向的传播速度大小相等，故D错误．故选：C．点评：明确干涉和衍射是波特有的现象；知道电磁波谱及作用功能，多普勒效应和光速不变原理，属于基础题．3．（6分）（2014•四川）如图所示，口径较大、充满水的薄壁圆柱形浅玻璃缸底有一发光小球，则（）A．小球必须位于缸底中心才能从侧面看到小球B．小球所发的光能从水面任何区域射出C．小球所发的光从水中进入空气后频率变大D．小球所发的光从水中进入空气后传播速度变大考点：光的折射定律．专题：光的折射专题．分析：小球反射的光线垂直射向界面时，传播方向不发生改变；小球所发的光射向水面的入射角较大时会发生全反射；光从一种介质进入另一介质时频率不变．解答：解：A、无论小球处于什么位置，小球所发的光会有一部分沿水平方向射向侧面，则传播方向不发生改变，可以垂直玻璃缸壁射出，人可以从侧面看见小球，故A错误；B、小球所发的光射向水面的入射角较大时会发生全反射，故不能从水面的任何区域射出，故B错误；C、小球所发的光从水中进入空气后频率不变，C错误；D、小球所发的光在介质中的传播速度v=，小于空气中的传播速度c，故D正确；故选：D．点评：本题考查了折射和全反射现象，由于从水射向空气时会发生全反射，故小球所发出的光在水面上能折射出的区域为一圆形区域，并不是都能射出．4．（6分）（2014•四川）有一条两岸平直、河水均匀流动、流速恒为v的大河．小明驾着小船渡河，去程时船头指向始终与河岸垂直，回程时行驶路线与河岸垂直．去程与回程所用时间的比值为k，船在静水中的速度大小相同，则小船在静水中的速度大小为（）A．B．C．D．考点：运动的合成和分解．专题：运动的合成和分解专题．分析：根据船头指向始终与河岸垂直，结合运动学公式，可列出河宽与船速的关系式，当路线与河岸垂直时，可求出船过河的合速度，从而列出河宽与船速度的关系，进而即可求解．解答：解：设船渡河时的速度为v c；当船头指向始终与河岸垂直，则有：t去=；当回程时行驶路线与河岸垂直，则有：t回=；而回头时的船的合速度为：v合=；由于去程与回程所用时间的比值为k，所以小船在静水中的速度大小为：v c=，故B正确；故选：B．点评：解决本题的关键知道分运动与合运动具有等时性，以及知道各分运动具有独立性，互不干扰．5．（6分）（2014•四川）如图所示，甲为t=1s时某横波的波形图象，乙为该波传播方向上某一质点的振动图象，距该质点△x=0.5m处质点的振动图象可能是（）A ．B．C．D．考点：横波的图象；波长、频率和波速的关系．专题：振动图像与波动图像专题．分析：由甲读出波长，由乙图读出周期，从而求出波速．由图乙读出质点的状态，判断出波的传播方向，再根据该质点与△x=0.5m处质点状态关系，分析即可．解答：解：从甲图可以得到波长为2m，乙图可以得到周期为2s，即波速为v===1m/s；由乙图象可以得到t=1s时，该质点位移为负，并且向下运动，该波是可能向左传播，也可能向右传播，而距该质点x=0.5m处质点，就是相差λ或时间相差T，但有两种可能是提前或延后．若是延后，在t=1s时再经过到达乙图的振动图象t=1s时的位移，所以A正确；若是提前，在t=1s时要向返回到达乙图的振动图象t=1s时的位移，该质点在t=1s时，该质点位移为负，并且向上运动，所以BCD都错误．故A正确，BCD错误．故选：A点评：本题关键要分析出两个质点状态的关系，根据质点的振动方向熟练判断波的传播方向．6．（6分）（2014•四川）如图所示，不计电阻的光滑U形金属框水平放置，光滑、竖直玻璃挡板H、P固定在框上，H、P的间距很小．质量为0.2kg的细金属杆CD恰好无挤压地放在两挡板之间，与金属框接触良好并围成边长为1m的正方形，其有效电阻为0.1Ω．此时在整个空间加方向与水平面成30°角且与金属杆垂直的匀强磁场，磁感应强度随时间变化规律是B=（0.4﹣0.2t）T，图示磁场方向为正方向，框、挡板和杆不计形变．则（）A．t=1s时，金属杆中感应电流方向从C到DB．t=3s时，金属杆中感应电流方向从D到CC．t=1s时，金属杆对挡板P的压力大小为0.1ND．t=3s时，金属杆对挡板P的压力大小为0.2N考点：法拉第电磁感应定律．专题：电磁感应与电路结合．分析：根据楞次定律，并由时刻来确定磁场的变化，从而判定感应电流的方向；根据法拉第电磁感应定律，结合闭合电路欧姆定律，及安培力表达式，与力的合成与分解，并由三角知识，即可求解．解答：解：A、当t=1s时，则由磁感应强度随时间变化规律是B=（0.4﹣0.2t）T，可知，磁场在减小，根据楞次定律可得，金属杆中感应电流方向从C到D，故A正确；B、同理，当t=3s时，磁场在反向增加，由楞次定律可知，金属杆中感应电流方向从C到D，故B错误；C、当在t=1s时，由法拉第电磁感应定律，则有：E==0.2×12×=0.1V；再由欧姆定律，则有感应电流大小I==1A；则t=1s时，那么安培力大小F=B t IL=（0.4﹣0.2×1）×1×1=0.2N；由左手定则可知，安培力垂直磁场方向斜向上，则将安培力分解，那么金属杆对挡板P的压力大小N=Fcos60°=0.2×0.5=0.1N，故C正确；D、同理，当t=3s时，感应电动势仍为E=0.1V，电流大小仍为I=1A，由于磁场的方向相反，由左手定则可知，安培力的方向垂直磁感线斜向下，根据力的合成，则得金属杆对H的压力大小为N′=F′cos60°=0.2×0.5=0.1N，故D错误；故选：AC．点评：考查楞次定律与法拉第电磁感应定律的应用，掌握左手定则的内容，注意磁场随着时间变化的规律，及理解力的平行四边形定则的应用．7．（6分）（2014•四川）如图所示，水平传送带以速度v1匀速运动，小物体P、Q由通过定滑轮且不可伸长的轻绳相连，t=0时刻P在传送带左端具有速度v2，P与定滑轮间的绳水平，t=t0时刻P离开传送带．不计定滑轮质量和摩擦，绳足够长．正确描述小物体P速度随时间变化的图象可能是（）A．B．C．D．考点：牛顿第二定律；匀变速直线运动的图像．专题：牛顿运动定律综合专题．分析：要分不同的情况进行讨论：若V2＜V1：分析在f＞Q的重力时的运动情况或f＜Q的重力的运动情况若V2＜V1：分析在f＞Q的重力时的运动情况或f＜Q的重力的运动情况解答：解：若V2＜V1：f向右，若f＞G Q，则向右匀加速到速度为V1后做匀速运动到离开，则为B图若f＜G Q，则向右做匀减速到速度为0后再向左匀加速到离开，无此选项若V2＞V1：f向左，若f＞G Q，则减速到V1后匀速向右运动离开，无此选项若f＜G Q，则减速到小于V1后f变为向右，加速度变小，此后加速度不变，继续减速到0后向左加速到离开，则为C图则AD错误，BC正确故选：BC．点评：考查摩擦力的方向与速度的关系，明确其与相对运动方向相反，结合牛顿第二定律分析运动情况，较难．二、解答题8．（6分）（2014•四川）小文同学在探究物体做曲线运动的条件时，将一条形磁铁放在桌面的不同位置，让小钢珠在水平桌面上从同一位置以相同初速度v0运动，得到不同轨迹，图中a、b、c、d为其中四条运动轨迹，磁铁放在位置A时，小钢珠的运动轨迹是b（填轨迹字母代号），磁铁放在位置B时，小钢珠的运动轨迹是c（填轨迹字母代号）．实验表明，当物体所受合外力的方向跟它的速度方向不在（选填“在”或“不在”）同一直线上时，物体做曲线运动．考点：物体做曲线运动的条件．专题：物体做曲线运动条件专题．分析：首先知道磁体对钢珠有相互吸引力，然后利用曲线运动的条件判断其运动情况即可．解答：解：磁体对钢珠有相互吸引力，当磁铁放在位置A时，即在钢珠的正前方，所以钢珠所受的合力与运动的方向在一条直线上，所以其运动轨迹为直线，故应是b；当磁铁放在位置B时，先钢珠运动过程中有受到磁体的吸引，小钢珠逐渐接近磁体，所以其的运动轨迹是c；当物体所受的合外力的方向与小球的速度在一条直线上时，其轨迹是直线；当不在一条直线上时，是曲线．故答案为：b，c，不在．点评：明确曲线运动的条件，即主要看所受合外力的方向与初速度的方向的关系，这是判断是否做曲线运动的依据．9．（11分）（2014•四川）如图甲是测量阻值约几十欧的未知电阻R x的原理图，图中R0是保护电阻（10Ω），R1是电阻箱（0﹣99.9Ω），R是滑动变阻器，A1和A2是电流表，E是电源（电动势10V，内阻很小）．在保证安全和满足要求的情况下，使测量范围尽可能大．实验具体步骤如下：（Ⅰ）连接好电路、将滑动变阻器R调到最大；（Ⅱ）闭合S，从最大值开始调节电阻箱R1，先调R1为适当值，再调节滑动变阻器R，使A1示数I1=0.15A，记下此时电阻箱的阻值R1和A2的示数I2；（Ⅲ）重复步骤（Ⅱ），再测量6组R1和I2的值；（Ⅳ）将实验测得的7组数据在坐标纸上描点．根据实验回答以下问题：①现有四只供选用的电流表：A．电流表（0﹣3mA，内阻为2.0Ω）B．电流表（0﹣3mA，内阻未知）C．电流表（0﹣0.3A，内阻为5.0Ω）D．电流表（0﹣0.3A，内阻未知）A1应选用D，A2应选用C．②测得一组R1和I2值后，调整电阻箱R1，使其阻值变小，要使A1示数I1=0.15A，应让滑动变阻器R接入电路的阻值变大（“不变”、“变大”或“变小”）．③在坐标纸上画出R1与I2的关系图．④根据以上实验得出R x=31.3Ω．考点：伏安法测电阻．专题：实验题．分析：（1）由题意可知，A1示数I1=0.15A，即可确定量程，根据题目中图象示数可知，A2的量程为0.3A；，（2）由欧姆定律，结合电路分析方法，可知滑动变阻器的阻值如何变化；（3）根据描点，作出图象，让图线分布在点两边，删除错误点；（4）根据串并联特征，结合R1与I2的图象的斜率含义，依据欧姆定律，即可求解．解答：解：（1）A1示数I1=0.15A，则A1应选用量程为0.3A的电流表，由于只要知道电流大小即可，即选用D；根据R1与I2的关系图，可知，A2的量程为0.3A，且必须要知道其电阻，因此选用C；（2）调整电阻箱R1，使其阻值变小，要使A1示数I1=0.15A，则与其串联的两个电阻一个电流表的两端电压必须要在减小，因此只有应让滑动变阻器R接入电路的阻值在变大，才能达到这样的条件；（3）根据题目中已知描的点，平滑连接，注意让图线分布在点的两边，删除错误的，如图所示；（4）根据欧姆定律，则有：（R1+R0+R A1）I A1=I2（R X+R A2）；整理可得：R1=I2；而R1与I2的图象的斜率k==241.7Ω；则有：R X=kI A1﹣R A2=241.7×0.15﹣5=31.3Ω；故答案为：（1）D，C；（2）变大；（3）如上图所示；（4）31.3．点评：考查如何确定电表的方法，紧扣题意是解题的关键，理解欧姆定律的应用，掌握串并联特点，注意误差与错误的区别，理解图象的斜率含义．10．（15分）（2014•四川）石墨烯是近些年发现的一种新材料，其超高强度及超强导电、导热等非凡的物理化学性质有望使21世纪的世界发生革命性变化，其发现者由此获得2010年诺贝尔物理学奖．用石墨烯制作超级缆绳，人类搭建“太空电梯”的梦乡有望在本世纪实现．科学家们设想，通过地球同步轨道站向地面垂下一条缆绳至赤道基站，电梯沿着这条缆绳运行，实现外太空和地球之间便捷的物资交换．（1）若“太空电梯”将货物从赤道基站运到距地面高度为h1的同步轨道站，求轨道站内质量为m1的货物相对地心运动的动能．设地球自转角速度为ω，地球半径为R．（2）当电梯仓停在距地面高度h2=4R的站点时，求仓内质量m2=50kg的人对水平地板的压力大小．取地面附近重力加速度g=10m/s2，地球自转角速度ω=7.3×10﹣5rad/s，地球半径R=6.4×103km．考点：万有引力定律及其应用．专题：万有引力定律的应用专题．分析：（1）因为同步轨道站与地球自转的角速度相等，根据轨道半径求出轨道站的线速度，从而得出轨道站内货物相对地心运动的动能．（2）根据向心加速度的大小，结合牛顿第二定律求出支持力的大小，从而得出人对水平地板的压力大小．解答：解：（1）因为同步轨道站与地球自转的角速度相等，则轨道站的线速度v=（R+h1）ω，货物相对地心的动能．（2）根据，因为a=，，联立解得N==≈11.5N．根据牛顿第三定律知，人对水平地板的压力为11.5N．答：（1）轨道站内质量为m1的货物相对地心运动的动能为．（2）质量m2=50kg的人对水平地板的压力大小为11.5N．点评：本题考查了万有引力定律与牛顿第二定律的综合，知道同步轨道站的角速度与地球自转的角速度相等，以及知道人所受的万有引力和支持力的合力提供圆周运动的向心力，掌握万有引力等于重力这一理论，并能灵活运用．11．（17分）（2014•四川）在如图所示的竖直平面内，水平轨道CD和倾斜轨道GH与半径r=m的光滑圆弧轨道分别相切于D点和G点，GH与水平面的夹角θ=37°．过G点，垂直于纸面的竖直平面左侧有匀强磁场，磁场方向垂直于纸面向里，磁感应强度B=1.25T；过D点，垂直于纸面的竖直平面右侧有匀强电场电场方向水平向右，电场强度E=1×104N/C．小物体P1质量m=2×10﹣3kg、电荷量q=+8×10﹣6C，受到水平向右的推力F=9.98×10﹣3N的作用，沿CD向右做匀速直线运动，到达D点后撤去推力．当P1到达倾斜轨道底端G点时，不带电的小物体P2在GH顶端静止释放，经过时间t=0.1s与P1相遇．P1和P2与轨道CD、GH 间的动摩擦因数均为μ=0.5，取g=10m/s2，sin37°=0.6，cos37°=0.8，物体电荷量保持不变，不计空气阻力．求：（1）小物体P1在水平轨道CD上运动速度v的大小；（2）倾斜轨道GH的长度s．考点：带电粒子在匀强磁场中的运动；带电粒子在匀强电场中的运动．专题：带电粒子在复合场中的运动专题．分析：（1）P1运动到D点的过程中，对小物体进行正确的受力分析，在水平方向上利用二力平衡可求得小物体P1在水平轨道CD上运动速度v的大小．（2）P1从D点到倾斜轨道底端G点的过程中，电场力和重力做功；P1在GH上运动过程中，受重力、电场力和摩擦力作用；P2在GH上运动过程中，受重力和摩擦力作用；对于各物体在各段的运动利用牛顿第二定律和能量的转化与守恒，列式即可解得轨道GH的长度．解答：解：（1）设小物体P1在匀强磁场中运动的速度为v，受到向上的洛伦兹力为F1，受到的摩擦力为f，则：F1=qvB…①f=μ（mg﹣F1）…②由题意可得水平方向合力为零，有：F﹣f=0…③联立①②③式，并代入数据得：v=4m/s；（2）设P1在G点的速度大小为v G，由于洛伦兹力不做功，根据动能定理有：qErsinθ﹣mgr（1﹣cosθ）=m﹣mv2…⑤P1在GH上运动，受到重力，电场力和摩擦力的作用，设加速度为a1，根据牛顿第二定律有：qEcosθ﹣mgsinθ﹣μ（mgcosθ+qEsinθ）=ma1…⑥P1与P2在GH上相遇时，设P1在GH上运动的距离为s1，运动的时间为t，则有：s1=v G t+a1t2…⑦设P2质量为m2，在GH上运动的加速度为a2，则有：m2gsinθ﹣μm2gcosθ=m2a2…⑧P1与P2在GH上相遇时，设P2在GH上运动的距离为s2，则有：s2=a2t2…⑨联立⑤⑥⑦⑧⑨式，并代入数据得：s=s1+s2s=0.56m答：（1）小物体P1在水平轨道CD上运动速度v的大小为4m/s；（2）倾斜轨道GH的长度s为0.56m．点评：解答该题的关键是对这两个物体运动进行分段分析，分析清晰受力情况和各自的运功规律，利用运动定律和能量的转化与守恒定律进行解答；这是一个复合场的问题，要注意对场力的分析，了解洛伦兹力的特点，洛伦兹力不做功；知道电场力做功的特点，解答该题要细心，尤其是在数值计算上，是一道非常好的题．12．（19分）（2014•四川）如图所示，水平放置的不带电的平行金属板p和b相距h，与图示电路相连，金属板厚度不计，忽略边缘效应．p板上表面光滑，涂有绝缘层，其上O点右侧相距h处有小孔K；b板上有小孔T，且O、T在同一条竖直直线上，图示平面为竖直平面．质量为m，电荷量为﹣q（q＞0）的静止粒子被发射装置（图中未画出）从O点发射，沿p板上表面运动时间t后到达K孔，不与其碰撞地进入两板之间．粒子视为质点，在图示平面内运动，电荷量保持不变，不计空气阻力，重力加速度大小为g．（1）求发射装置对粒子做的功；（2）电路中的直流电源内阻为r，开关S接“1”位置时，进入板间的粒子落在b板上的A点，A点与过K孔竖直线的距离为L．此后将开关S接“2”位置，求阻值为R的电阻中的电流强度；（3）若选用恰当直流电源，电路中开关S接“1”位置，使进入板间的粒子受力平衡，此时在板间某区域加上方向垂直于图面的、磁感应强度大小合适的匀强磁场（磁感应强度B只能在0～B m=范围内选取），使粒子恰好从b板的T孔飞出，求粒子飞出时速度方向与b板板面的夹角的所有可能值（可用反三角函数表示）．考点：带电粒子在匀强磁场中的运动；动能定理；带电粒子在匀强电场中的运动．专题：电场力与电势的性质专题．分析：（1）由运动学的公式求出粒子的速度，然后由动能定理即可求得发射装置做的功；（2）粒子在匀强电场中做类平抛运动，将运动分解即可求得电场强度，由U=Ed求出极板之间的电势差，再由欧姆定律即可求得电流；（3）没有磁场时，进入板间的粒子受力平衡，粒子只能做匀速直线运动；加磁场后粒子在洛伦兹力的作用下做匀速圆周运动，结合运动的特点与运动轨迹中的几何关系即可求解．解答：解：（1）粒子的速度：…①由动能定理得：；（2）粒子在匀强电场中做类平抛运动，水平方向：L=v0t1…②竖直方向：…③a=…④U=Eh…⑤…⑥联立①②③④⑤⑥得：；（3）没有磁场时，进入板间的粒子受力平衡，粒子只能做匀速直线运动；加磁场后粒子在洛伦兹力的作用下做匀速圆周运动，其运动的轨迹可能如图：由于洛伦兹力提供向心力，得：…⑦磁感应强度最大时，粒子的偏转半径最小．最小为：⑧设此时粒子的速度方向与下极板之间的夹角是θ，则：⑨解得：sinθ≈，由⑦可得，若磁感应强度减小，则r增大，粒子在磁场中运动的轨迹就越接近下极板，粒子到达T的速度方向就越接近平行于下极板．所以粒子飞出时速度方向与b板板面的夹角的所有可能值是：0＜θ≤arcsin．答：（1）发射装置对粒子做的功是；（2）阻值为R的电阻中的电流强度是；（3）使粒子恰好从b板的T孔飞出，粒子飞出时速度方向与b板板面的夹角的所有可能值是0＜θ≤arcsin．点评：该题考查带电粒子在电场中的运动与带电粒子在磁场中的运动，分别按照平抛运动的规律与圆周运动的规律处理即可．。

成都七中高2014届理综试题(物理部分)命题:成都七中高三物理组2014年5月9日第I卷(共42分)1．如图,ABCD四个选项分别对甲乙丙丁四个场景描述正确的是( )甲乙丙丁A．在地上观测到的光速比在车上观测到的大B．光的偏振说明光是纵波C．变化的磁场产生电场即形成电磁波D．只使电容器C的电容变大，电路的振荡频率变小2．平静的水面上，有两个波源S1、S2，它们在水中分别形成如图所示的波a、b，其中实线表示波峰，虚线表示波谷。

由图可知( )A．a波的波速大于b波的波速B．波源S1的频率大于波源S2的频率C．波源S1的周期大于波源S2的周期D．a、b波在水面上相遇能产生干涉现象3．一自耦调压变压器（可看作理想变压器）的电路如图甲所示。

已知变压器线圈的总匝数为1900匝，原线圈为1100匝，图中的电阻R＝1KΩ，原线圈输入如图乙所示的交流电压，滑动触头P最初在副线圈的最上端A处，电压表为理想电表。

则( )A．交流电压瞬时值的表达式为u＝220sin100πt（V）B．电压表的示数为380VC．电阻R上的发热功率P热＝144.4W D．若将P向下移动，变压器的输入功率变大第3题图第4题图4．甲、乙两车在同一水平道路上，一前一后相距x＝6 m，乙车在前，甲车在后，某时刻两车同时开始运动，两车运动的过程如图所示，则下列表述正确的是( )A．两车有三次相遇 B．两车有两次相遇C．当t＝4 s时两车相遇 D．当t＝4 s时两车间的距离最大5．2013年，我国航天员王亚平在“天宫一号”上进行了首次太空授课，并开展了基础物理实验。

图示为在飞船内所做的单摆实验，摆球的质量为m，让其在某一位置由静止释放。
