178第二十三章 压杆稳定一、 内容提要1、稳定的概念压杆的稳定性：压杆保持初始直线平衡状态的能力。
压杆的失稳：压杆丧失直线形状的平衡状态。
临界载荷：保持压杆稳定平衡时杆件所能承受的最大外力。
2、临界应力的计算大柔度杆（ ）中柔度杆（ ）小柔度杆（ ） 说明：(1)压杆的临界应力在稳定问题中相当于强度问题中的极限应力，是确定稳定许用应力的依据。
(2)一种材料的极限应力是由材料本身的性质决定的。
压杆的临界应力除决定于材料外，还与杆的柔度有关，(3)根据 的值判断压杆的类别（大柔度杆、中柔度杆或小柔度杆），选用相应的计算临界力的公式。
3、压杆的稳定计算压杆的稳定性条件其中 安全系数法折减系数法说明(1)与强度问题类似，稳定计算也存在三方面的问题：稳定校核、截面设计、计算许可载荷。
（2）杆件丧失稳定是一种整体性行为，横截面的局部削弱对稳定的临界应力影响不大，因此在稳定计算时采用横截面的毛面积。
二、 基本要求1. 明确稳定平衡、不稳定平衡和临界载荷的概念，理解两端铰支压杆临界载荷公式的推导过程。
2. 理解长度系数的力学意义，熟练掌握四种常见的约束形式下细长压杆的临界载荷的计算。
p s λλλ≤≤p λλ>s λλ<22λπσE cr =λσb a cr -=scr σσ=λ[]crA N σσ≤=[]w crcr n σσ=[][]σϕσ=cr1793. 明确压杆柔度、临界应力和临界应力总图的概念，熟练掌握大柔度、中柔度和小柔度三类压杆的判别方法及其临界载荷的计算和稳定性的校核方法。
4. 了解根据压杆稳定性条件设计杆件截面的折减系数法。
5. 了解提高压杆稳定性的主要措施。
三、 典型例题分析例1 三根圆截面压杆直径均为 ，材料为 钢， MPa b 12.1=)， ， ， , 两端均为铰支，长度分别为 且 , 试计算各杆的临界力。
解 （1）有关数据（2）计算各杆的临界力1杆 属大柔度杆2杆 属中柔度杆3杆属小柔度杆mm d 160=MPa E5102⨯=MPa p 200=σMPa s 240=σ,,,321l l l m l l l 542321===,304(MPa a =3A 2222210202.016.044mm d A -⨯==⨯==ππ45441022.316.06464md I -⨯=⨯==ππm d i 04.0416.04===1=μ10010200102611=⨯⨯==πσπλpp E5712.1240304=-=-=ba ss σλ10012504.05111=>=⨯==p il λμλKNl EIP cr 2540)(212==μπ5.6204.05.2122=⨯==il μλMPab a cr 2342=-=λσKNA P cr cr 46801021023426=⨯⨯⨯=⋅=-σ2.3104.025.1133=⨯==il μλ180例2 截面为 的矩形木柱，长 ， 。

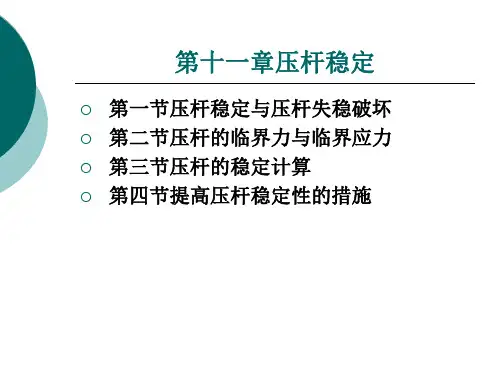

第十一章压杆稳定本章主要介绍压杆稳定的概念、压杆的临界力与临界应力的计算及适用条件，并简介中长杆的临界应力计算的经验公式和临界应力总图以及提高压杆稳定的措施。
第一节压杆稳定的概念在前面讨论受压直杆的强度问题时，认为只要满足杆受压时的强度条件，就能保证压杆的正常工作。
然而，在事实上，这个结论只适用于短粗压杆。
而细长压杆在轴向压力作用下，其破坏的形式却呈现出与强度问题截然不同的现象。
例如，一根长300mm的钢制直杆，其横截面的宽度和厚度分别为20mm和1mm，材料的抗压许用应力等于140MPa，如果按照其抗压强度计算，其抗压承载力应为2800N。
但是实际上，在压力尚不到40N时，杆件就发生了明显的弯曲变形，丧失了其在直线形状下保持平衡的能力从而导致破坏。
显然，这不属于强度性质的问题，而属于下面即将讨论的压杆稳定的范畴。
为了说明问题，取如图11—1a所示的等直细长杆，在其两端施加轴向压力F，使杆在直线形状下处于平衡，此时，如果给杆以微小的侧向干扰力，使杆发生微小的弯曲，然后撤去干扰力，则当杆承受的轴向压力数值不同时，其结果也截然不同。
当杆承受的轴向压力数值F小于某一数值F cr时，在撤去干扰力以后，杆能自动恢复到原有的直线平衡状态而保持平衡，如图11—1a、b所示，这种原有的直线平衡状态称为稳定的平衡；当杆承受的轴向压力数值F逐渐增大到（甚至超过）某一数值F cr时，即使撤去干扰力，杆仍然处于微弯形状，不能自动恢复到原有的直线平衡状态，如图11—1c、d所示，则原有的直线平衡状态为不稳定的平衡。
如果力F继续增大，则杆继续弯曲，产生显著的变形，甚至发生突然破获。
上述现象表明，在轴向压力F由小逐渐增大的过程中，压杆由稳定的平衡转变为不稳定的平衡，这种现象称为压杆丧失稳定性或者压杆失稳。
显然压杆是否失稳取决于轴向压力的数值，压杆由直线形状的稳定的平衡过渡到不稳定的平衡，具有临界的性质，此时所对应的轴向压力，称为压杆的临界压力或临界力，用Fcr表示。
材料力学压杆稳定材料力学是研究物质在外力作用下的形变和破坏规律的学科。
在材料力学中，压杆是一种常见的结构元素，它能够承受压缩力，用来支撑、传递和稳定结构的荷载。
压杆的稳定性是指在外力作用下，压杆不会发生失稳或破坏。
稳定性的分析对于设计和使用压杆结构具有重要意义，可以保证结构的安全可靠性。
本文将从材料的稳定性理论出发，探讨压杆稳定的原理和影响因素。
压杆的稳定性主要受到两种力的影响：压缩力和弯曲力。
压缩力使得杆件在长轴方向上缩短，而弯曲力使得杆件发生侧向的弯曲变形。
这两种力的作用会引起杆件在截面上的应力分布，当这些应力达到一定的极限时，杆件就会发生失稳或破坏。
为了保证压杆的稳定性，需要考虑以下几个因素：1.杆件的形状和尺寸：杆件的形状和尺寸是影响压杆稳定性的重要因素。
一般来说，杆件的截面形状应当是圆形或类圆形，这样能够均匀地分配应力，在承受压力时能够更好地抵抗失稳。
此外，杆件的直径或截面积也应当足够大，以提高材料的稳定性。
2.材料的性质：材料的性质对杆件的稳定性有着重要的影响。
一般来说，杆件所使用的材料应当具有足够的强度和刚度。
强度可以提供杆件抵抗失稳的能力，而刚度可以减小失稳时的弯曲变形。
此外，材料应当具有足够的韧性，以防止杆件发生断裂。
3.杆件的支撑条件：杆件的支撑条件也会对稳定性产生影响。
一般来说，杆件的两端应当进行良好的支撑，以减小弯曲变形和失稳的发生。
支撑条件可以通过适当的连接方式、支撑点的设置和钢结构的设计来实现。
4.外力的作用：外力的作用是导致杆件发生失稳的主要原因。
外力可以包括静力荷载、动力荷载和温度荷载等。
在设计和使用压杆结构时，需要对外力进行充分的分析和计算，确保结构在外力作用下能够稳定运行。
总之，压杆的稳定性是确保结构安全可靠性的重要因素。
在材料力学中，通过对压杆受力和形变规律的分析，可以找到保证压杆稳定的途径和措施。
合理选择杆件的形状和尺寸，使用适当的材料，提供良好的支撑条件，并进行准确的外力分析和计算，可以有效地提高压杆的稳定性，确保结构的安全运行。
第11章压杆稳定[内容提要]稳定问题是结构设计中的重要问题之一。
本章介绍了压杆稳定的概念、压杆的临界力-欧拉公式，重点讨论了压杆临界应力计算和压杆稳定的实用计算，并介绍了提高压杆稳定性的措施。
11.1 压杆稳定的概念工程中把承受轴向压力的直杆称为压杆。
前面各章中我们从强度的观点出发，认为轴向受压杆，只要其横截面上的正应力不超过材料的极限应力，就不会因其强度不足而失去承载能力。
但实践告诉我们，对于细长的杆件，在轴向压力的作用下，杆内应力并没有达到材料的极限应力，甚至还远低于材料的比例极限σP时，就会引起侧向屈曲而破坏。
杆的破坏，并非抗压强度不足，而是杆件的突然弯曲，改变了它原来的变形性质，即由压缩变形转化为压弯变形（图11-1所示），杆件此时的荷载远小于按抗压强度所确定的荷载。
我们将细长压杆所发生的这种情形称为“丧失稳定”，简称“失稳”，而把这一类性质的问题称为“稳定问题”。
所谓压杆的稳定，就是指受压杆件其平衡状态的稳定性。
为了说明平衡状态的稳定性，我们取细长的受压杆来进行研究。
图11-2(a)为一细长的理想轴心受压杆件，两端铰支且作用压力P，并使杆在微小横向干扰力作用下弯曲。
当P较小时，撤去横向干扰力以后，杆件便来回摆动最后仍恢复到原来的直线位置上保持平衡（图11-2(b)）。
因此，我们可以说杆件在轴向压力P的作用下处于稳定平衡状态。
P，杆件受到干扰后，总能回复到它原来的直线增大压力P，只要P小于某个临界值crP时，杆件虽位置上保持平衡。
但如果继续增加荷载，当轴向压力等于某个临界值，即P=cr然暂时还能在原来的位置上维持直线平衡状态，但只要给一轻微干扰，就会立即发生弯曲并停留在某一新的位置上，变成曲线形状的平衡（图11-2(c)）。
因此，我们可以认为杆件在P的作用下处在临界平衡状态，这时的压杆实质上是处于不稳定平衡状态。
P=cr(a) (b) (c)图11-1 图11-2继续增大压力P ，当轴向压力P 略大于cr P 时，由于外界不可避免地给予压杆侧向的干扰作用（例如轻微的振动，初偏心存在，材料的不均匀性，杆件制作的误差等），该杆件将立即发生弯曲，甚至折断，从而杆件失去承载能力。
