PLC试题可编程序控制器试题一(有答案)

可编程控制器试题及答案doc一、单项选择题（每题2分，共20分）1. PLC的中文意思是（）。

A. 可编程逻辑控制器B. 可编程控制器C. 可编程逻辑设备D. 可编程控制设备答案：B2. PLC的工作原理基于（）。

A. 顺序控制B. 循环控制C. 并行控制D. 串行控制答案：B3. 在PLC中，用于存储程序的存储器是（）。

A. RAMB. ROMC. EPROMD. EEPROM答案：D4. PLC的输入/输出接口通常采用（）方式连接。

A. 并行B. 串行C. 无线D. 光纤答案：A5. PLC的扫描周期主要取决于（）。

A. 程序的复杂程度B. 扫描速度C. 外部输入信号D. 内部时钟频率答案：A6. PLC的编程语言主要有（）。

A. 梯形图B. 功能块图C. 结构化文本D. 以上都是答案：D7. PLC的输出接口可以控制（）。

A. 继电器B. 接触器C. 电磁阀D. 以上都是答案：D8. PLC的输入接口通常可以接收（）信号。

A. 模拟B. 数字C. 模拟和数字D. 以上都不是答案：B9. PLC的内部时钟可以用于（）。

A. 定时控制B. 计数控制C. 顺序控制D. 以上都是答案：D10. PLC的故障诊断功能主要用于（）。

A. 程序错误检测B. 硬件故障检测C. 系统错误检测D. 以上都是答案：D二、多项选择题（每题3分，共15分）1. PLC的主要特点包括（）。

A. 高可靠性B. 高灵活性C. 高成本D. 易于编程答案：ABD2. PLC的输入设备可以包括（）。

A. 按钮B. 传感器C. 继电器D. 显示器答案：AB3. PLC的输出设备可以包括（）。

A. 指示灯B. 接触器C. 电磁阀D. 蜂鸣器答案：ABCD4. PLC的编程方式可以包括（）。

A. 梯形图B. 功能块图C. 汇编语言D. 结构化文本答案：ABD5. PLC的应用领域可以包括（）。

A. 制造业B. 交通控制C. 家庭自动化D. 医疗设备答案：ABCD三、判断题（每题2分，共10分）1. PLC的程序存储在RAM中，断电后程序会丢失。

可编程控制器plc试题及答案可编程控制器PLC试题及答案一、单项选择题1. PLC的全称是______。

A. Programmable Logic ControllerB. Personal Learning CenterC. Public Library of ChinaD. Private Limited Company2. PLC的输入接口通常用于接收______。

A. 模拟信号B. 数字信号C. 音频信号D. 视频信号3. 在PLC程序设计中，以下哪个指令用于实现跳转功能？A. LD（加载）B. AND（与）C. JMP（跳转）D. OR（或）4. PLC的输出接口通常用于控制______。

A. 传感器B. 执行器C. 显示器D. 存储器5. PLC的扫描周期包括哪几个阶段？A. 输入采样、程序执行、输出刷新B. 程序编写、程序调试、程序运行C. 程序下载、程序上传、程序监控D. 程序启动、程序停止、程序复位二、多项选择题6. PLC的特点包括______。

A. 可靠性高B. 编程简单C. 灵活性强D. 价格昂贵7. PLC的编程语言主要有______。

A. 梯形图B. 指令列表C. 顺序功能图D. 功能块图8. PLC在工业自动化中主要应用于______。

A. 机床控制B. 过程控制C. 机器人控制D. 办公自动化三、判断题9. PLC的输入/输出模块是可互换的。

（）10. PLC的程序存储在RAM中，断电后数据会丢失。

（）四、简答题11. 简述PLC的工作原理。

五、计算题12. 假设一个PLC系统有10个输入点和8个输出点，计算其I/O点数。

六、案例分析题13. 某工厂需要自动化控制生产线，使用PLC进行控制。

请分析PLC在该场景下的应用优势。

答案：1. A2. B3. C4. B5. A6. A, B, C7. A, B, C, D8. A, B, C9. ×10. √11. PLC的工作原理主要包括输入采样、程序执行和输出刷新三个阶段。

可编程控制器(PLC) 模拟试题（附参考答案）一、选题（每题1分，共50分）1、动合点与母线连接是（）A、LDB、CDIC、OU TD、ANI2、动断点与母线连接是（）A、LDB、LDIC、OU TD、ANI3、动合点串联是（）A、ANDB、ANIC、LD ID、ORI4、动断点串联是（）A、ANDB、ANIC、LD ID、ORI5、动合点并联是（）A、ORB、ORIC、ORB D、ANB6、动断点并联是（）A、ORB、ORIC、ORB D、ANB7、并联电路块的并联是（）A、ORIB、ORBC、ANB D、OR8、串联电路块的并联是（）A、ORIB、ORBC、OR ID、ANI9、进栈是（）A、MCRB、MPSC、MRD D、MPP10、出栈是（）A、MRDB、MCRC、MP PD、MPS11、读栈是（）A、MPSB、MRDC、MC RD、MPP12、自保护是（）A、RSTB、SETC、PL SD、PLF13、上升沿脉冲输出是（）A、SETB、PLFC、PL SD、RST14、解除复位是（）A、SETB、PLSC、RS TD、PLF15、下降沿脉冲输出是（）A、PLSB、PLFC、SE TD、RST16、主控电路块起点是（）A、MCRB、OUTC、MC D、END17、结束是（）A、NOPB、ENDC、MC D、MCR18、主控电路块复位是（）A、OUTB、MCC、MCR D、SET19、线圈输出是（）A、SETB、RSTC、OUT D、MCR20、FX2系列状态元件代号是（）A、MB、XC、Y D、S21、FX2系列辅助继电器代号是（）A、XB、MC、YD、S22、FX2系列输入继电器代号是（）A、SB、TC、XD、C23、FX2系列输出继电器代号是（）A、TB、YC、SD、M24、FX2系列定时器元件代号是（）A、YB、TC、S D、M25、FX2系列计数器元件代号是（）A、MB、TC、S D、C26、1分特殊辅助时钟脉冲继电器代号是（ D ）A、M8011B、M8012C、M8013 D、M801427、1秒特殊辅助时钟脉冲继电器代号是（ C ）A、M8011B、M8012C、M8013 D、M801428、秒特殊辅助时钟脉冲继电器代号是（ B ）A、M8011B、M8012C、M8013 D、M801429、秒特殊辅助时钟脉冲继电器代号是（ A ）A、M8011B、M8012C、M8013 D、M801430读出键是（ C ）A、INSB、DELC、RD D、WR31、插入键是（ C ）A、WRB、DELC、INS D、RD32、写入键是（ B ）A、DELB、WRC、INS D、RD33、删除键是（ B ）A、WRB、DELC、RD D、INS34、执行键是（ B ）A、SPB、GOC、STE PD、CLEAR35、步序键是（ D ）A、GOB、SP’C、CLEAR D、STEP36、空格键盘是（ C ）A、CLEARB、GOC、SP’D、STEP37、清除键是（ B ）A、SP’B、CLEARC、STE PD、GO38、在写入程序时编程器左上角应显示（ B ）A、RB、WC、I D、D39、在读出程序时，编程器左上角应显示（ A ）A、RB、WC、I D、D40、在修改程序插入指令时编程器左上角应显示（ C ）A、RB、WC、I D、D41、在修改程序删除指令时编程器左上角应显示（ A ）A、RB、WC、I D、D42、OUT YO指令是（）步A、1B、2C、3 D、443、OUT TO指令是（）步A、1B、2C、3 D、444、OUT CO指令是（）步A、1B、2C、3 D、445、下列元件要复位的是（）A、MB、TC、Y D、C46、FXON—24M可编程控制有（）个输入点A、24B、14C、12 D、1047、FXON—24M可编程控制有（）个输出点A、24B、14C、12 D、1048、一般可编程控制器有（种输出方式A、2B、3C、4 D、549、目前一般可编程控制器继电器输出点最大承受交流电压为（ B ）A、100VB、220VC、240V D、380V50、FX—10P编程器液晶显示是（）行A、2B、3C、4 D、5二、多项选择题（每题2分，共30分）1、属于动断点指令的有（）A、LDB、LDIC、ANDD、AN IE、OR2、属于动合点指令的有（）A、ANDB、ORC、LDID、ANI E、ORI3、属于串联指令的有（）A、ANDB、ANIC、LDID、ORB E、ORI4、属于并联指令的有（）A、ANIB、ORC、ORID、ORB E、ANB5、属于成对使用的指令的有（）A、MCB、MCRC、SETD、RST E、PLS6、需要复位的元件有（ A、E ）A、CB、TO—T245C、T246—T255D、P E、M7、属于积算定时器的有（ D、E ）A、TOB、T200C、T245D、T246 E、T2508、属于100mS的定时器的有（）A、TOB、T100C、T199D、T200 E、T2459、属于10mS的定时器的有（）A、T100B、T199C、T200D、T220 E、T24510、属于8进制的有（）A、MB、SC、XD、YE、T11、下列元件属于10进制的有（）A、MB、SC、XD、YE、T12、可编程控制器的输出形式是（）A、继电器B、普通晶闸管C、双向晶闸管D、三极管E、二极管13、属于多重电路输出指令的有（）A、MCB、MCRC、MPSD、MRD E、MPP14、具有设定值的元件有（）A、MB、SC、TD、YE、C15、在（）情况下，PC主机RUN要切至OFF状态A、清除B、运行C、读出D、写入E、插入三、判断题（每题1分，共20分）1、在运行程序时，可编程主机必须在RUN位置（）2、在写入程序时，可编程主机必须在STOP位置（）3、定时器分有1分，1秒，秒，秒等几种规格（）4、定时器不管什么情况，置位后必须要复位（）5、计数器不管什么情况，置位后必须还要复位（）6、输出继电器必须要有一个硬接点（）7、输出继电器有无数个软接点（）8、PLS/PLF脉冲输出指令必须成对使用（）9、MC，MCR主控指令必须成对输出（）10、OUT，TO，K10指令必须在TO后面键入SP空格键才可正常输入程序（）11、键入每条指令后，都必须按GO方向执行（）12、旧程序全部清除指令是NOP—A—GO—GO（）13、如果原有程序，需要一次删掉，则可按NOP—A—GO—GO（）14、清除程序时，必须在W状态（）15、于RUN开关ON时，将MNT/TEST键切至M，就可以看出每一位址之接点ON/OFF状态（）16、在主机运行时要想更换，时间继电器的设定值必须先按M/T键，使左上角出现T符号方可进行操作（）17、可编程控制器实际上就是一种工业专用计算机（）18、可编程控制器输入电压有三种110V，220V，380V（）19、FX—20P编程器有2行显示（）20、FX ON40M有40个输入点和输出点（）答案可编程控制器(PLC) 模拟试题一、选题（每题1分，共50分）1、A2、B3、A4、B5、A6、B7、C8、B 9、B 10、C11、B 12、B 13、C 14、C 15、B 16、C 17、B 18、C 19、C 20、D21、B 22、C 23、B 24、B 25、D 26、D 27、C 28、B 29、A 30、C31、C 32、B 33、B 34、B 35、D 36、C 37、B 38、B 39、A 40、C41、D 42、B 43、C 44、C 45、C 46、A 47、A 48、D 49、B 50、A二、多项选择题（每题2分，共30分）1、B，D2、A，B3、A，B4、B，C5、C，D6、A,E7、D,E8、A,B,C9、C,D,E 10、X,Y 11、B,E 12、A,C,D 13、C,D,P 14、A，B，E15、A，D，E三、判断题（每题1分，共20分）1、√2、√3、×4、×5、√6、√7、×8、×9、√ 10、√11、√ 12、√ 13、√ 14、√15、√16、× 17、√ 18、√ 19、× 20、×。

plc技术试题及答案PLC（可编程逻辑控制器）技术是工业自动化领域中的核心组成部分，广泛应用于各种自动化控制系统中。

以下是一套PLC技术试题及答案，供学习者参考。

一、选择题1. PLC的基本工作模式是（）。

A. 顺序控制B. 循环扫描C. 事件驱动D. 时间驱动答案：B2. 下列哪个不是PLC的输入设备？（）。

A. 按钮B. 传感器C. 继电器D. 显示器答案：D3. PLC程序设计语言中，梯形图属于（）。

A. 顺序功能图B. 功能块图C. 指令列表D. 图形化编程语言答案：D4. PLC的输出设备通常用于控制（）。

A. 传感器B. 继电器C. 执行器D. 显示器答案：C5. PLC的扫描周期是指（）。

A. PLC从输入设备读取信号的时间B. PLC执行一次完整扫描所需的时间C. PLC输出信号的时间D. PLC响应外部事件的时间答案：B二、填空题6. PLC的全称是________。

答案：Programmable Logic Controller7. PLC的三个主要组成部分是________、________和________。

答案：输入/输出处理单元、中央处理单元、存储器8. PLC的I/O地址通常用来表示________和________。

答案：输入设备地址、输出设备地址9. PLC的程序下载到PLC后，需要通过________操作来启动程序运行。

答案：RUN（运行）10. PLC的故障诊断功能可以帮助技术人员________和________。

答案：定位故障、排除故障三、简答题11. 简述PLC的工作原理。

答案：PLC的工作原理基于循环扫描模式。

在每个扫描周期内，PLC首先从输入设备读取信号状态，然后根据程序逻辑处理这些信号，最后将处理结果输出到相应的输出设备。

PLC通过内部存储器存储程序和数据，中央处理单元（CPU）负责执行程序逻辑，输入/输出处理单元则负责与外部设备进行信号交换。

12. PLC在工业自动化中有哪些应用？答案：PLC在工业自动化中的应用非常广泛，包括但不限于：- 生产线控制，如装配线、包装线等。

可编程控制器（PLC）设计师（高级）考试试卷一、选择题（每题1分，共20分）1．PLC的各种系统参数、I/O映像等参数存放到PLC的B中。

A. 系统ROMB. 系统RAMC. 用户ROMD. 用户RAM2．PLC的CPU与现场I/O装置的设备通信桥梁是 C 。

A. I模块B. O模块C. I/O模块D. 外设接口3．S7-300/400 PLC的电源模块为背板总线提供的电压是A。

A. DC5VB. +DC12VC. –DC12VD. DC24V4．下列输出模块可以交直流两用的是（ B ）A. 光电耦合输出模块B. 继电器输出模块C. 晶体管输出模块D. 晶闸管输出模块5．S7-300 PLC通电后，CPU面板上“BATF”指示灯亮，表示B。

A. 程序出错B. 电压低C. 输入模块故障D. 输出模块故障6．S7-300/400 PLC在启动时要调用的组织块是D。

A. OB1B. OB35C. OB82D. OB1007．S7-300 PLC可以扩展多达 B 个机架，个模块。

A. 1，7B. 4，32C. 4，44D. 21，3008．接口模块IM360只能放在S7-300的A。

A.0号机架的3号槽B. 任意机架的3号槽C.0号机架的1号槽D. 任意机架的1号槽9．ET200是基于D的分布式I/O。

A.MPIB.PROFIBUS-DPC.PROFIBUS-PAD.PROFIBUS-FMS10．PLC在线状态下，在变量表（VAT）窗口，单击图标 B 可以每个扫描周期都刷新变量。

A. B. C. D.11．图标表示C。

A.可以刷新变量一次B.可以每个扫描周期刷新变量一次C.可以激活修改的值一次D.每个扫描周期激活修改值12．“S5T#5s_200ms”表示A。

A.16位S5TIME型数据B.16位TIME型数据C.32位S5TIME型数据D.32位TIME型数据13．定时期间如果SD线圈断电，定时器的当前时间 C ，线圈重新通电时，又从开始定时。

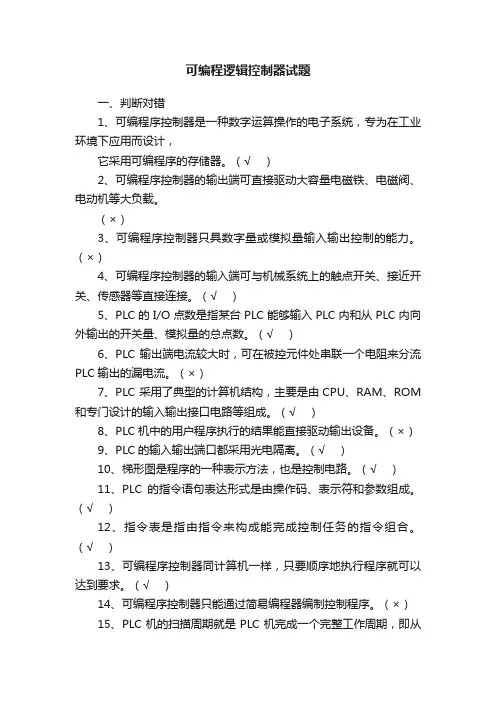

可编程逻辑控制器试题一、判断对错1、可编程序控制器是一种数字运算操作的电子系统，专为在工业环境下应用而设计，它采用可编程序的存储器。

（√）2、可编程序控制器的输出端可直接驱动大容量电磁铁、电磁阀、电动机等大负载。

（×）3、可编程序控制器只具数字量或模拟量输入输出控制的能力。

（×）4、可编程序控制器的输入端可与机械系统上的触点开关、接近开关、传感器等直接连接。

（√）5、PLC的I/O点数是指某台PLC能够输入PLC内和从PLC内向外输出的开关量、模拟量的总点数。

（√）6、PLC输出端电流较大时，可在被控元件处串联一个电阻来分流PLC输出的漏电流。

（×）7、PLC 采用了典型的计算机结构，主要是由CPU、RAM、ROM 和专门设计的输入输出接口电路等组成。

（√）8、PLC机中的用户程序执行的结果能直接驱动输出设备。

（×）9、PLC的输入输出端口都采用光电隔离。

（√）10、梯形图是程序的一种表示方法，也是控制电路。

（√）11、PLC的指令语句表达形式是由操作码、表示符和参数组成。

（√）12、指令表是指由指令来构成能完成控制任务的指令组合。

（√）13、可编程序控制器同计算机一样，只要顺序地执行程序就可以达到要求。

（√）14、可编程序控制器只能通过简易编程器编制控制程序。

（×）15、PLC机的扫描周期就是PLC机完成一个完整工作周期，即从读入输入状态到发出输出信号所用的时间。

（√）16、PLC机产品技术指标中的存储容量是指其内部用户存储器的存储容量。

（√）17、PLC机的继电器输出适应于要求高速通断、快速响应的工作场合。

（×）18、FX2N-64MR型PLC的输出形式是继电器触点输出。

（√）19、能直接编程的梯形图必须符合顺序执行，即从上到下，从左到右地执行。

（√）20、在PLC梯形图中如单个接点与一个串联支路并联，应将串联支路排列在图形的上面，而把单个接点并联在其下面。

plc试题及答案PLC（Programmable Logic Controller）即可编程逻辑控制器，是一种广泛应用于工业自动化领域的电子设备。

它能够接收来自传感器的输入信号，根据预设的程序逻辑进行处理，然后输出控制信号到执行器，实现对机械设备的自动控制。

以下是一些典型的PLC试题及答案，供学习和参考。

# 试题一：PLC基础概念题目：简述PLC的工作原理。

答案：PLC的工作原理基于输入/输出（I/O）处理和用户编程。

首先，PLC通过输入接口接收来自传感器的信号，这些信号可能是开关量信号或模拟量信号。

接着，PLC的中央处理单元（CPU）根据用户编写的程序逻辑，对输入信号进行处理。

处理结果会通过输出接口发送到执行器，如继电器、电机等，从而控制机械设备的运行。

PLC的程序通常采用梯形图、指令列表或结构文本等形式编写。

# 试题二：PLC编程语言题目：列出PLC常用的编程语言，并简述每种语言的特点。

答案：PLC常用的编程语言包括：1. 梯形图（Ladder Diagram, LD）：以电气控制逻辑为基础，易于电气工程师理解和使用。

2. 指令列表（Instruction List, IL）：使用助记符指令，类似于汇编语言，适合编程经验丰富的人员。

3. 顺序功能图（Sequential Function Chart, SFC）：用于描述顺序控制逻辑，便于理解和编程。

4. 结构文本（Structured Text, ST）：类似于高级编程语言，适合复杂的算法和数据处理。

5. 功能块图（Function Block Diagram, FBD）：使用功能块来构建控制逻辑，便于模块化设计。

# 试题三：PLC系统组成题目：描述PLC系统的组成部分。

答案：PLC系统主要由以下部分组成：1. 中央处理单元（CPU）：PLC的大脑，负责执行程序和处理数据。

2. 输入/输出模块（I/O Modules）：用于连接传感器和执行器，实现信号的输入和输出。

学习情境6习题可编程序控制器应用一、填空题1、PLC是通过一种周期扫描工作方式来完成控制的，每个周期包括、程序执行、三个阶段。

2、在FX系列可编程控制器中， OR是， MC是，NOP是。

3、FX2N—64M是FX系列PLC的（基本单元，扩展单元），64表示其具有。

4、在FX2N系列可编程控制器中，T是器， M是器，Y是器。

5、移位寄存器的SFT是端，而RST是端。

6、在FX2N系列可编程控制器中， AND是，ORI是，LD是。

7．什么是可编程控制器？在FX系列可编程控制器中， M是器，Y是器，S是器。

8、FX2N-48EXR型PLC中的48指________ _____、EX的含义是_____________、R 的含义是_________________。

9、PLC常用的编程语言有、、、逻辑图。

10、FX2N—200M是FX系列PLC的单元200表示其具有。

11、在FX2N系列可编程控制器中，LDI是，PLS是，ORB是。

12、PLC常用的编程语言有、指令表、、。

13、在FX2N系列可编程控制器中， OR是， LDI是，ANB是。

14、PLC常用的编程语言有、、功能图、。

15、在FX2N系列可编程控制器中，X是器，S是器， M是器。

16、 PLC主要有六部分组成：、存储器、、电源、、I/O扩展接口等。

17、在FX系列可编程控制器中，LDP是， ORF是，SET是。

18、通常把可编程序控制器按照I／O点数的多少分成小型、型、型三个等级，小型PLC其I／O点数少于点。

19、在FX2N系列可编程控制器中，LD是， ANB是，SET是。

二、简答题1.PLC的特点是什么？2.试说明PLC的工作过程。

3.简述PLC由哪些部分组成，各部分的作用是什么？4.阐述PLC按照I／O点数的多少是如何分类的。

5.可编程控制器梯形图设计规则和语句编程规则的主要内容是什么？三、设计题1.请设计一个PLC控制线路，控制要求如下：按下启动开关第一台电机启动，20秒后第二台电机启动。

plc试题及答案PLC（可编程逻辑控制器）是一种常见的自动控制设备，广泛应用于工业生产中。

本文将介绍一些常见的PLC试题，并给出详细的答案。

一、选择题1. PLC的英文全称是什么？a) Programmable Learning Controllerb) Programmable Logic Controllerc) Programmable Linear Controllerd) Programmable Long-term Controller答案：b) Programmable Logic Controller2. PLC最早是用于什么领域的控制？a) 电力系统b) 航空航天c) 冶金工业d) 汽车制造答案：a) 电力系统3. PLC的基本输入设备是什么？a) 电机b) 红外线传感器c) 开关d) 电源答案：c) 开关4. 在PLC中，程序存储器用于存储什么？a) 输入信号b) 输出信号c) 用户程序d) 内部状态数据答案：c) 用户程序5. PLC的工作原理是基于什么？a) 模拟信号b) 数字信号c) 线性信号d) 脉冲信号答案：b) 数字信号二、填空题1. PLC的主要功能是______________。

答案：自动化控制2. 在PLC中，______________模块负责将输入信号转换为数字信号。

答案：输入3. PLC中的______________模块负责将数字信号转换为输出信号。

答案：输出4. PLC的用户程序由______________和______________组成。

答案：输入端，输出端5. PLC的________________板负责处理输入信号和用户程序逻辑。

答案：中央处理三、解答题1. 简述PLC的优点和应用场景。

答：PLC的优点包括高可靠性、可编程性强、适用范围广等。

由于PLC具备工业环境要求的特点，因此广泛应用于工厂自动化控制系统中。

例如，在流水线生产中，PLC可用于控制各道工序的协调运行，提高生产效率并减少人工操作的错误。
