地质录井方法与技术3

地质录井技术介绍关键信息项：1、地质录井技术的定义与分类定义：＿___________________________分类：＿___________________________2、地质录井技术的应用领域领域 1：＿___________________________领域 2：＿___________________________领域 3：＿___________________________ 3、地质录井技术的工作流程流程 1：＿___________________________流程 2：＿___________________________流程 3：＿___________________________ 4、地质录井技术的数据采集与分析方法采集方法：＿___________________________分析方法：＿___________________________5、地质录井技术的优势与局限性优势：＿___________________________局限性：＿___________________________6、地质录井技术的发展趋势趋势 1：＿___________________________趋势 2：＿___________________________趋势 3：＿___________________________11 地质录井技术的定义地质录井技术是在地质勘探和钻井过程中，通过直接或间接的方法，获取、记录和分析地质信息的一系列技术手段。

它旨在为地质研究、油气勘探与开发提供准确、详细的地下地质资料。

111 地质录井技术的分类地质录井技术主要包括岩屑录井、岩心录井、气测录井、钻井液录井、荧光录井等多种类型。

112 岩屑录井通过对钻井过程中返出井口的岩屑进行观察、描述和分析，以了解地层的岩性、矿物组成、沉积特征等地质信息。

113 岩心录井对钻井取出的岩心进行详细的观察、测量、描述和分析，获取地层的地质结构、孔隙度、渗透率等重要参数。

地质录井方法与技术
地质录井方法与技术是地球科学中用于研究地下地质结构和岩石性质的重要手段。

以下是常见的地质录井方法与技术：
1. 电测录井：通过测量地下岩层的电阻率和自然电位来获取岩石性质和地层结构信息。

常用仪器包括浅层电测井仪、深层电测井仪和自动测井仪。

2. 自然伽马辐射测量：利用济因伽马辐射计等仪器测量地下岩石的自然伽马辐射强度，以判断不同岩石类型和地层的存在。

3. 孔隙度测量：通过利用电测井仪等仪器测量孔隙度和孔隙水饱和度的变化，可以获取岩石孔隙结构的信息。

4. 渗流性测量：使用渗透率仪等仪器，测量地下岩层的渗透性，以判断岩层的渗流性。

5. 岩性鉴定：通过记录岩石的物理性质，如密度、声波速度、磁导率等，结合经验曲线和地质知识，对不同岩性进行鉴定。

6. 反射测井：利用地震波在地下的反射和折射特性，测量地下岩石的声波速度，以获得地下地层的结构和岩性信息。

7. 岩心分析：对地质钻探中获取的岩心样品进行物理性质、化学成分、岩石组分、孔隙特征等方面的分析和测试，来研究岩石的性质和组成。

以上方法与技术常常结合使用，通过解释记录到的地质数据，可以对地下地质条件进行详细的研究和评价。

录井基本方法与技术详解用地球化学、地球物理、岩矿分析等方法，观察、收集、分析、记录钻井过程中的固体、液体、气体等返出物的信息，以此建立录井剖面，发现油气显示，评价油气层，并为钻井提供信息服务，这一过程称为录井。

录井包括常规录井，如岩屑录井、岩心录井、钻井工程参数录井、气测录井、萤光录井等，以及现代录井，如岩石热解地化录井、罐顶气轻烃分析录井、核磁共振分析录、离子色谱分析录井等。

录井的意义：一是获取井下地层、构造及流体等直接和间接信息，为认识油气藏及油气勘探开发决策提供依据。

二是提供钻井工程的信息，为提高钻井速度和保障钻井质量服务。

一、地质录井概述随钻记录地质资料的过程。

在钻井过程中，按顺序收集记录所钻经地层的岩性、物性、结构构造和含油气水情况等资料的工作。

直接录井：能直接观察来自地下地层的岩石和油气显示的录井，如岩心、岩屑等。

间接录井：用间接方法了解地下地层的岩石性质、油气显示的录井，如钻时、钻井液性能等。

记录的录井资料包含两部分：一是录井队自己采集的资料；自动采集数据：利用综合录井仪、气测录井仪、地质采集仪等记录的井深、钻时、气体等资料，人工或半自动采集数据：地层、岩性、含油、荧光等资料。

二是收集其他施工单位提供的资料。

如钻井、测井、试油等资料。

二、钻时录井1、概念：钻头钻进单位进尺所需的纯钻进时间。

单位：min/m，保留整数。

小于1分钟按1分钟计算。

连续测量、每米一点或特殊情况按需要加密。

2、要求：井深以钻具计算为准，单位为米（m），保留两位小数。

3、钻具管理：准确丈量钻具做到五清楚（钻具组合、钻具总长、方入、井深和下接单根）、两对口（钻井、录井）、一复查（全面复查钻具），单根允许误差±5mm，记录精确到0.01m；倒换钻具应记录清楚，严把倒换关确保井深准确无误。

4、井深校正：以钻具长度为基准及时校正仪器显示和记录的井深，每单根应校对井深，每次起下钻前后，应实测方入校对井深，录井深度误差应小于0.2m，不能有累计误差。

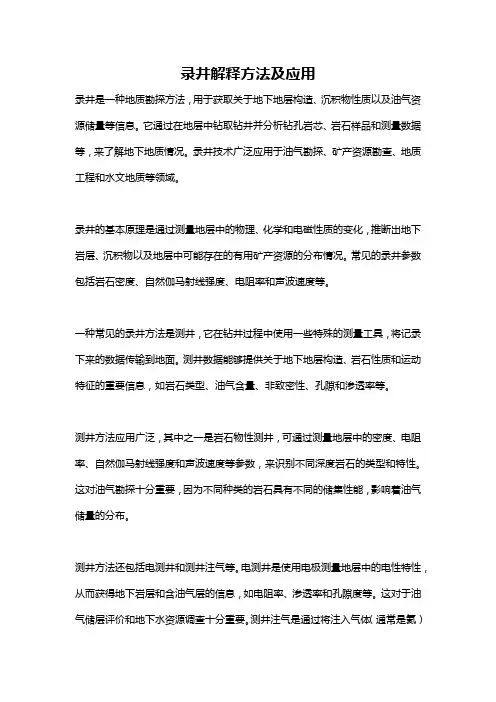

录井解释方法及应用录井是一种地质勘探方法，用于获取关于地下地层构造、沉积物性质以及油气资源储量等信息。

它通过在地层中钻取钻井并分析钻孔岩芯、岩石样品和测量数据等，来了解地下地质情况。

录井技术广泛应用于油气勘探、矿产资源勘查、地质工程和水文地质等领域。

录井的基本原理是通过测量地层中的物理、化学和电磁性质的变化，推断出地下岩层、沉积物以及地层中可能存在的有用矿产资源的分布情况。

常见的录井参数包括岩石密度、自然伽马射线强度、电阻率和声波速度等。

一种常见的录井方法是测井，它在钻井过程中使用一些特殊的测量工具，将记录下来的数据传输到地面。

测井数据能够提供关于地下地层构造、岩石性质和运动特征的重要信息，如岩石类型、油气含量、非致密性、孔隙和渗透率等。

测井方法应用广泛，其中之一是岩石物性测井，可通过测量地层中的密度、电阻率、自然伽马射线强度和声波速度等参数，来识别不同深度岩石的类型和特性。

这对油气勘探十分重要，因为不同种类的岩石具有不同的储集性能，影响着油气储量的分布。

测井方法还包括电测井和测井注气等。

电测井是使用电极测量地层中的电性特性，从而获得地下岩层和含油气层的信息，如电阻率、渗透率和孔隙度等。

这对于油气储层评价和地下水资源调查十分重要。

测井注气是通过将注入气体（通常是氦）的压力和产生的气体反应测量，来推断地层中的孔隙度、渗透率和油气含量等参数。

此外，声波测井是使用声波测量地层中声波通过的速度，从而得到地层介质的物理特性和孔隙结构。

这对于岩层的分类和分析以及地层水和储集层的识别十分重要。

除了测井，还有一种常见的录井方法是岩芯分析。

这是通过钻孔获得的岩芯样品进行实验室分析。

岩芯提供了一种更直接的方法来研究地层组成、化学成分和孔隙结构等。

录井技术的应用非常广泛。

在石油工业中，录井是评估油田潜力和全面了解油气储层性质的关键技术。

它提供了有关沉积相和沉积环境的宝贵信息，可以帮助油气勘探人员确定钻探深度、选择开发目标和制定生产方案。

地质录井方法一、常规录井常规录井主要包括钻时路径，岩心路井，岩屑录井，钻井液录井，主要是靠人工的方法。

其特点是简单易行，应用普遍，应用时间早，它具有获取第一性实物资料的优势，一直发挥着重要资料。

1.钻时录井：它是指每钻进一定厚度的岩层所需要的时间，单位为min/m。

在新滩区，一般每米记录一次钻时，到达目的层则可加密0.5～0.25记录一次。

钻时路径资料一般有自动记录仪连续录取。

其应用：1.1定性判断岩性。

当其他条件不变时，钻时的变化反映了岩性的差别，输送含油砂岩钻石最低，普通砂岩较大，泥岩和石灰岩较高，玄武岩和花岗岩最高。

在尚未测井的井段，根据钻时曲线结合录井刨面，可以进行地层的划分和对比。

1.2判断缝洞发育井段。

对于碳酸盐地层，利用钻时曲线可以帮助判断缝洞发育井段，确定储集层。

如突发钻石变小，钻具放空现象，说明井下可能遇到缝洞发育的渗透层。

放空越大，反映钻遇的缝洞越大。

2.岩心录井：对钻井中取出的岩心进行丈量、计算、归位；观察和描述岩心的岩性、矿物成分、结构、沉积构造、产状、孔隙裂缝、各种次生变化、含油气情况、鉴定所含古生物；对岩心表面和断面上的特殊地质现象进行素描、摄影、摄像；对岩心选取样品进行化学、物理分析；最后，编制岩心柱状图。

取心方式：常见的取心方式有：水基钻井液取心，油基钻井液取心，密闭取心，定向取心。

2.1水基钻井液取心：其成本低，工作条件好，是广泛采用的取心方式。

但其最大的缺陷就是钻井液对岩心的冲刷作用大，侵入环带深，所取岩芯不能完全满足地质要求。

2.2油基钻井液取心：是在油基钻井液条件下进行的取心，取最大优点是保护岩心不受钻井液冲刷，一区的接近油层原始状态的油，水饱和度资料，为油田储量计算和开发方案的编制提供准确的参数。

2.3密闭取心：采用密闭取心工具与密闭液，可以在水基钻井液条件下去除几乎不受钻井液污染的岩心。

密闭取心用于开发过程中检查砂岩油气田注水效果，了解底下有层水洗情况及油水动态。

地质录井方法一、录井全过程接井位坐标——井位初、复测——设计——队伍、设备、材料及资料准备——设计交底、录井条件检查——各项录井——完井讨论——完井作业——完井资料整理上交、验收评级——打印装订归档。

1．接井位坐标：发坐标单位有：采油厂、地院等。

2．井位初复测：测量队完成。

井位复测应在开钻前完成，甲方规定：未招标或未安排的井不得进行井位踏勘和初测。

3．设计：（1）、编制过程：接通知单——收集邻井资料——设计——送审——打印装订——发放。

（2）、设计内容：探井：①、基本数据②、区域地质简介③、设计依据及钻探目的④、设计地层剖面及预计油气水层位置⑤、地层孔隙压力预测和钻井液性能使用要求⑥、取资料要求⑦、选送样品要求⑧、井身质量要求、中途测试要求⑨、技术说明及要求⑩、附图及附表（井位构造图、过井剖面图、地震图、剖面柱状图、压力预测图、样品分析项目要求等）开发井：①、基础数据表②、钻井目的及设计依据③、设计分层及邻井分层数据④、邻井资料⑤、对钻井液使用原则要求⑥、取资料要求⑦、固井水泥返高要求⑧、对工程提示及要求⑨、附图及附表4、上井准备：（1）、队伍：综合录井队一般6—7人，地质队3人（2）、设备：探井依甲方要求上仪器（3）、材料物资：砂样盒、样品袋、标签、分析药品及报表等（4）、资料：邻井录井图、测井图、区块有关地质资料5．设计交底（地质交底）：二开前或录井前完成（1）、开发井：由小队负责（2）、滚动井和探井：甲方组织、录井人员参加（3）、录井人员交底内容：①、本井设计基础数据、区块及邻井地质资料②、录井任务要求③、工程提示④、录井条件要求（4）、录井条件检查：在录井前及录井过程中完成，开发井由大队负责，生产管理中心抽查；滚动井和探井由“中心”或甲方人员组织检查。

录井条件检查内容：录井队队伍人员数量和素质，录井设备安装调试，材料准备，洗样用水，捞样环境，供电条件和文件资料准备情况等。

6．录井：内容有：（1）、钻时录井（2）、岩屑录井（3）、荧光录井（4）、气测录井及综合录井（含色谱、工程参数及全脱样采集）（5）、岩心录井（钻井取心、井壁取心）（6）、钻井液录井（密度、粘度、失水、氯根含量）（7）、地化录井及定量荧光录井（8）、特殊作业资料录取（测井、中途测试、下套管、固井及试压等）7．完井讨论：时间一般由测井公司通知，甲方组织、录井测井地院人员参加。

3种录井技术——在页岩油井地质导向中的应用研究背景：在鄂尔多斯盆地油田勘探开发过程中，水平井由于具有井眼穿过油层长、获得信息多、单井产量高等多种优势，成为页岩油勘探开发上产的主要井型。

在CY1井页岩油水平井钻进过程中，地质导向及解释评价人员利用红外光谱气体录井、地化录井、元素录井技术及时绘制水平段录井综合图。

为确保水平段轨迹尽可能在砂体好的井段穿梭，笔者对现有技术条件下辅助地质导向技术的作用进行了探索，重新挖掘了各录井技术的敏感参数，并取得了较好的应用效果。

主要利用红外光谱快速发现油气层的优势，根据参数组合C3／C2比值、轻重烃比率交会法，实现现场快速定性识别油层砂体；利用地化录井钻遇砂岩段Ｓ1／TOC之比变大趋势，Ｓ2与TOC之积变小趋势，钻遇泥岩段具有相反变化规律，可为调整钻井轨迹提供依据。

同时，水平井由于其特殊的钻井工艺影响，岩屑变得非常细碎，应用常规鉴定手段对部分岩性识别存在较大困难，利用元素录井在岩性识别上的优势，可为水平井地质导向工作提供参考依据。

研究结论：1、录井技术在水平井钻井地质导向中的应用，对提升水平井地质导向质量，全面满足现场地质需求具有重要作用。

2、应用红外光谱气体录井、地化录井、元素录井资料在随钻录井砂泥岩中的变化规律，实现了随钻分析、现场解释，可有效指导水平段轨迹尽可能在砂体好的地层中穿行。

研究流程：1、地质导向中录井资料应用选择（1）红外光谱气体录井分析技术（图1）（2）元素录井分析技术（图2）（3）地化录井分析技术（图3）2、应用效果与实例（图4）图文说明：图1 红外光谱随钻录井综合图红外光谱录井技术采集检测参数为C1、C2、C3、iC4、nC4、iC5、nC5、C5＋（环戊烷、甲基环戊烷、正己烷、环己烷和甲基环己烷）以及非烃CO、CO214种气体。

在进入水平段后的钻进过程中，理论条件下，从非有效储集层进入油气层段时，光谱全烃、组分值由低值快速上升并保持在一定的稳定高值；从水平段油气层进入非有效储集层时，光谱全烃、组分值由高值缓慢下降到一个低值。

水平井地质录井技术难点及保障措施分析摘要：油田进入勘探开发中后期，为提高开发效益，水平井得以广泛运用[1]。

水平井井身结构、钻井工艺，与直井大有不同，给地质录井工作带来了一定的困难和挑战。

本文介绍了录井技术的发展，详细分析了水平井录井技术难点，并提出了地质录井技术在水平井录井中的施工优化对策，以增强录井工作质量。

关键词：水平井；录井；技术难点；保障措施随着油田进入勘探开发中后期，主力产油气区块勘探程度高，勘探对象愈发复杂，勘探对象逐渐向构造复杂断块和薄互层致密砂岩转变，持续开发，致使主力产油气区块储层含水率不断升高，常规直井开采油气效率低，成本大。

此形势下，水平井得到了油田开发的普遍运用，其通过长水平段的特点，储层中穿行距离较远，与储层接触面积较大，油气开发效果好，在老油田开发中十分受到欢迎。

但是，水平井井身结构与普通直井不同，水平井钻进需要的钻井工艺差别较大，故此增加了地质录井难题，影响地质录井品质。

结合水平井工艺特点，采取相应技术措施，提升地质录井质量具有重要意义。

1 录井技术的发展油气田大规模的开发需要勘探，录井技术得以快速发展，随着油田的大规模开发，对录井技术需求越来越大，受到了各大油气田开采的广泛青睐，是油气勘探开发技术中的主要核心[2]。

早期录井技术慢慢起步，技术不是很成熟，只利用岩屑录井技术勘测，但是，随着油气田的开发与利用，石油工业对录井技术展开了详细的研究，并加以完善，后续录井技术通过了综合录井的优点融合，以及石油企业对于录井仪的多种新的分析方法的融合，使录井技术上升到了新的层次，使其在勘测技术中获得一席之地，得以长久立足。

多年来，录井成为了油气勘探中必不可少的一部分，成为了油气勘探中的关键部分。

近些年，录井技术逐渐更新与完善，形成一套属于自己的体系，通过对岩屑，岩心，气测，工程等多方面的录井，而且还将荧光录井技术和罐顶气轻烃录井等现场录井技术为核心，这样，我们可以不断改进以往的技术缺陷，扩大测井技术的范围，满足现有的所有测量，而且测井技术具有很强的环境适应性，能够满足各种困难条件，准确反映已探明的油气。
