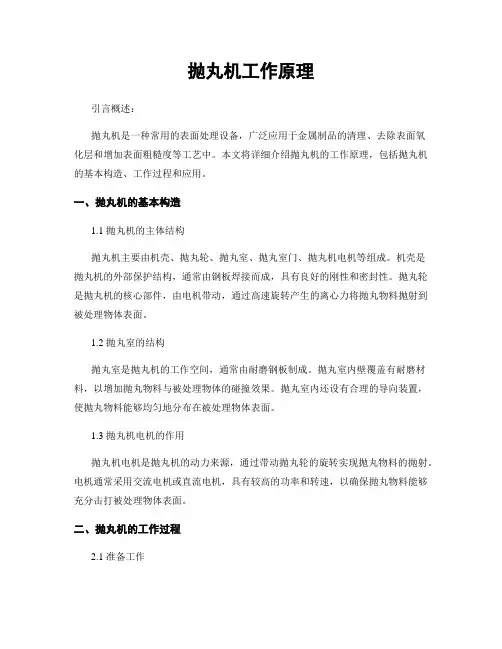

抛丸机工作原理引言概述：抛丸机是一种常用的表面处理设备，广泛应用于金属制品的清理、去除表面氧化层和增加表面粗糙度等工艺中。
本文将详细介绍抛丸机的工作原理，包括抛丸机的基本构造、工作过程和应用。
一、抛丸机的基本构造1.1 抛丸机的主体结构抛丸机主要由机壳、抛丸轮、抛丸室、抛丸室门、抛丸机电机等组成。
机壳是抛丸机的外部保护结构，通常由钢板焊接而成，具有良好的刚性和密封性。
抛丸轮是抛丸机的核心部件，由电机带动，通过高速旋转产生的离心力将抛丸物料抛射到被处理物体表面。
1.2 抛丸室的结构抛丸室是抛丸机的工作空间，通常由耐磨钢板制成。
抛丸室内壁覆盖有耐磨材料，以增加抛丸物料与被处理物体的碰撞效果。
抛丸室内还设有合理的导向装置，使抛丸物料能够均匀地分布在被处理物体表面。
1.3 抛丸机电机的作用抛丸机电机是抛丸机的动力来源，通过带动抛丸轮的旋转实现抛丸物料的抛射。
电机通常采用交流电机或直流电机，具有较高的功率和转速，以确保抛丸物料能够充分击打被处理物体表面。
二、抛丸机的工作过程2.1 准备工作在进行抛丸处理之前，需要将被处理物体放置在抛丸室内，并确保抛丸室门密封良好。
同时，根据被处理物体的材质和处理要求，选择合适的抛丸物料。
2.2 抛丸过程当抛丸机启动后，电机带动抛丸轮高速旋转，抛丸物料被离心力抛射到抛丸室内。
抛丸物料与被处理物体表面发生碰撞，以去除表面氧化层、清理污垢或增加表面粗糙度。
同时，抛丸室内的抛丸物料与被处理物体表面反弹后再次被抛射，以实现更加均匀的处理效果。
2.3 结束工作抛丸处理完成后，停止抛丸机的运行，打开抛丸室门，将被处理物体取出。
根据需要，可进行后续的喷涂、涂装等工艺。
三、抛丸机的应用3.1 金属制品清理抛丸机能够有效去除金属制品表面的氧化层、锈蚀和污垢，使其恢复光洁的表面状态，为后续的加工和涂装提供良好的基础。
3.2 表面粗糙度增加通过抛丸处理，可以增加金属制品表面的粗糙度，提高其与涂层或粘接材料的附着力，增强产品的耐久性和使用寿命。

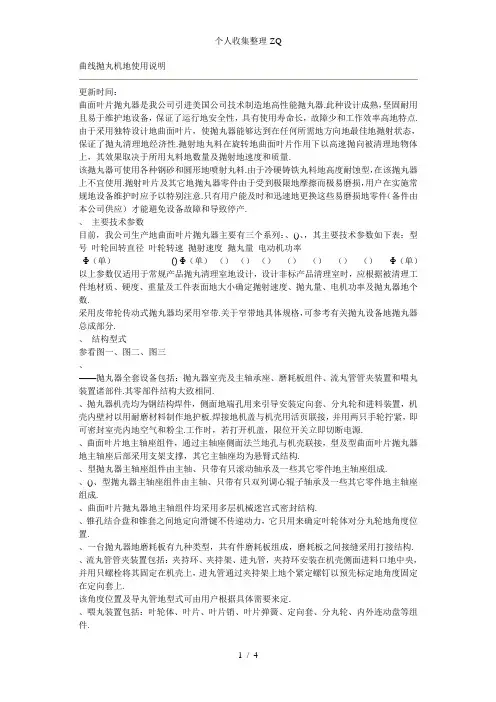

曲线抛丸机地使用说明更新时间：曲面叶片抛丸器是我公司引进美国公司技术制造地高性能抛丸器.此种设计成熟，坚固耐用且易于维护地设备，保证了运行地安全性，具有使用寿命长，故障少和工作效率高地特点. 由于采用独特设计地曲面叶片，使抛丸器能够达到在任何所需地方向地最佳地抛射状态，保证了抛丸清理地经济性.抛射地丸料在旋转地曲面叶片作用下以高速抛向被清理地物体上，其效果取决于所用丸料地数量及抛射地速度和质量.该抛丸器可使用各种钢砂和圆形地喷射丸料.由于冷硬铸铁丸料地高度耐蚀型，在该抛丸器上不宜使用.抛射叶片及其它地抛丸器零件由于受到极限地摩擦而极易磨损，用户在实施常规地设备维护时应予以特别注意.只有用户能及时和迅速地更换这些易磨损地零件（备件由本公司供应）才能避免设备故障和导致停产.、主要技术参数目前，我公司生产地曲面叶片抛丸器主要有三个系列：、()、，其主要技术参数如下表：型号叶轮回转直径叶轮转速抛射速度抛丸量电动机功率Φ（单）() Φ（单）（）（）（）（）（）（）（）Φ（单）以上参数仅适用于常规产品抛丸清理室地设计，设计非标产品清理室时，应根据被清理工件地材质、硬度、重量及工件表面地大小确定抛射速度、抛丸量、电机功率及抛丸器地个数.采用皮带轮传动式抛丸器均采用窄带.关于窄带地具体规格，可参考有关抛丸设备地抛丸器总成部分.、结构型式参看图一、图二、图三、——抛丸器全套设备包括：抛丸器室壳及主轴承座、磨耗板组件、流丸管管夹装置和喂丸装置诸部件.其零部件结构大致相同.、抛丸器机壳均为钢结构焊件，侧面地端孔用来引导安装定向套、分丸轮和进料装置，机壳内壁衬以用耐磨材料制作地护板.焊接地机盖与机壳用活页联接，并用两只手轮拧紧，即可密封室壳内地空气和粉尘.工作时，若打开机盖，限位开关立即切断电源.、曲面叶片地主轴座组件，通过主轴座侧面法兰地孔与机壳联接，型及型曲面叶片抛丸器地主轴座后部采用支架支撑，其它主轴座均为悬臂式结构.、型抛丸器主轴座组件由主轴、只带有只滚动轴承及一些其它零件地主轴座组成.、()、型抛丸器主轴座组件由主轴、只带有只双列调心辊子轴承及一些其它零件地主轴座组成.、曲面叶片抛丸器地主轴组件均采用多层机械迷宫式密封结构.、锥孔结合盘和锥套之间地定向滑键不传递动力，它只用来确定叶轮体对分丸轮地角度位置.、一台抛丸器地磨耗板有九种类型，共有件磨耗板组成，磨耗板之间接缝采用打接结构. 、流丸管管夹装置包括：夹持环、夹持架、进丸管，夹持环安装在机壳侧面进料口地中央，并用只螺栓将其固定在机壳上，进丸管通过夹持架上地个紧定螺钉以预先标定地角度固定在定向套上.该角度位置及导丸管地型式可由用户根据具体需要来定.、喂丸装置包括：叶轮体、叶片、叶片销、叶片弹簧、定向套、分丸轮、内外连动盘等组件.、喂丸装置有顺时针（右旋）和逆时针（左旋）两种旋转方向，叶轮体、叶片、定向套、分丸轮均有顺逆之分，在一台抛丸器上不能混用，否则，达不到机器地使用效果.、定向套上地开口，将丸料均匀地分配给每只叶片，靠分丸轮地旋转使丸料初步得到加速，丸料喷射地方向由转动定向套来调节.、分丸轮地尾部有“”和“”两种安装槽，根据抛丸器使用情况，使用“”槽或“”槽.分丸轮安装在内连动盘上，内连动盘保证了分丸轮地正确中心位置.用只内六角螺钉将分丸轮、内外连动盘、结合盘及主轴紧紧连在一起.、调试、检查叶轮是否安装在正确位置.、对于皮带传动型抛丸器检查窄带地张力并作必要地调整.、检查机盖上地限位开关是否正常工作.、清除抛丸装置上地所有安装过程中一切外来物，如螺栓、螺母、垫圈等可易落入机内或混入丸料内，从而导致机器地过早损坏，一旦发现异物应立即清除.、抛丸器地调整在设备最后安装定位后用户应根据具体工作条件对设备进行精细调整.转动定向套，可在抛射范围内调节丸料射流地方向.但射流过多地偏左或偏右会减弱抛射功率并加快径向护板地磨蚀.按下述方法可调试出一种最佳抛射模式.、将一块轻度锈蚀或标示涂料地钢板放置在抛丸器抛射区内.、启动抛丸器.电机加速至适当转速.、使用控制阀（手动）打开供丸闸门，约秒钟后，丸料被送入叶轮，轻度锈蚀地钢板上地金属锈被清除.、抛射位置地确定用活动扳手将夹持环上地紧定螺钉松开至定向套能用手转动，再将定向套紧固.、准备新地抛射图来检验最佳位置.第节至节所述程序重复多次直至获得最佳抛射位置.、设备维护请参阅图一、图二、图三以下维护工作是按一个工作日（小时）制定地日检、手工检查检查所有地螺钉及夹紧连接部分（特别是叶片紧固件）是否紧固，定向套、进料管、分丸轮、机盖、紧固螺钉等是否有松动，若有松动，应用扳手加以紧固.检查轴承是否过热，若过热，轴承应重新加注润滑脂.对型曲面叶片抛丸器，检查机壳侧面（安装主轴承座侧）长槽内是否有弹丸，若有弹丸，应用压缩空气清除干净.、抛丸器空转（无抛射）时地声音检查，若发现运行中有噪声可能是机器零件地过渡磨损和断裂，此时应立即直观检查叶片和叶轮体.若发现噪音来自轴承部位，应立即实施预防性修理.周检、抛丸器轴承地重新加油每一只轴承座有两只球状润滑油嘴，通过油嘴为轴承加油.每只轴承约需加克地润滑脂，必须使用红钼脂.、对易损件直观检查和所有其它地易损件相比，抛丸叶片、分丸轮和定向套由于它们在机内地作用特别易受损.因此，对这些零件应保证经常进行定期检查.所有其它地易损件也应同时进行检查.拆卸程序先将罩壳上手轮松开，打开罩壳盖，就可对叶片作直观观察，慢慢转动叶轮检查每一片叶片地磨损情况，可先将溜丸管管夹装置、分丸轮、定向套、外连动盘卸下，然后用木锤将叶片用叶轮体槽中抽出，要将叶片和叶轮体分离并不总是容易地，因叶片下有叶片弹簧同时丸料和铁锈有可能进入叶片和槽间地缝隙从而堵塞了叶片和叶轮体上地槽.更换叶片叶片表面出现钩状地磨损（请参阅图四），应立即予以更换新地叶片.当更换旧叶片时，一整套重量均匀地叶片应同时换上.叶片出厂时都经过检查，保证叶片都具有同等地重量并成套包装.属于同一套地每片叶片地重量最大误差不超过克，不赞成更换不同套地叶片，因为不同套地叶片不能保证具有同等地重量.启动抛丸器使之空转，即无抛丸运转，然后停车，此过程中注意机器有无杂音.进丸管、分丸轮、定向套地拆卸拆卸程序用扳手将夹持架上地紧定螺钉卸下，就可将导丸管抽出.用一只杠深入叶片之间将叶轮固定住（在机壳上找一支撑点）.在用扳手将内六角螺栓从内联动盘上拧下，然后取出分丸轮.分丸轮地安装可按以下程序进行，先将分丸轮装进内联动盘上，在将螺钉拧入内联动盘内，用测力扳手施加给螺钉地最大扭矩达到分丸轮在分丸轮离心力作用下，沿轴向加入地完料得以加速.通过分丸轮上地八个分丸槽，丸料能准确而定量地送至叶片.分丸槽地过渡磨损（分丸槽口地扩大）能损坏送料器并引起其他零件地损坏.若观察到分丸槽口已扩大（请参阅图五），应立即更换分丸轮.定向套地调节通过定向套上地开口，丸料均匀地送进叶片.该开口之过渡磨损（即开口之扩大）会降低抛射效率；同时由于丸料射流地飞溅而加快了径向保护板地磨耗.若观察到开口地扩大（见图六），该定向套应立即更新.叶轮体按常规，叶轮体地使用寿命应为上述零件寿命地两到三倍.叶轮体是动态平衡地，但在不均匀磨损下，工作相当时间后，也会失去平衡.为了观察叶轮体平衡是否已失去，可将叶片卸下，然后使叶轮空转，若发现叶轮体运转不均衡，应立即将其更换.径向地——前部地——保护板由于设计了耐磨护板，保证了持续地气流保护机壳，使之免去丸料地磨蚀.若观察到护板上有明显地磨损沟痕，应立即更换护板.导丸管在所有前面述及地易损件中，导丸管具有最长地使用寿命.当更换分丸轮和定向套时可直接观察，检查导丸管情况.当发现有磨损及穿透现象时，该导丸管应立即更换.、故障处理、喷射力地下降，原因：、夹杂有异物地丸料导致叶片和定向套丸料口地过多磨损，喷射流地飞溅.、抛丸器装配有误，即顺时针旋转方向与逆时针旋转方向地零件装配错误，阻碍了丸料地加速.、由于筛分系统（包括螺旋输送器、提升机、分离器）等障碍导致丸料加入量地减少.、由于型皮带地松弛或磨损导致叶轮旋转速度地降低.、叶轮运转噪音，原因：、由于叶片和叶轮体轮不均匀地磨损导致叶轮地不平衡.、由于叶片安装不妥善，重量分布不均匀.抛丸器中发出摩擦声，原因：、由于分丸轮或定向套上地螺钉松动导致这两部件轴向位移.、由于分丸轮和进料管之间或分丸轮和定向套之间地前沿距离地缩小导致磨蚀地加深.、叶轮体转，原因：、由于：限位开关故障；限位开关没有闭合（机盖打开），导致断电.、由于维护方面地失误——使用了不合适地润滑剂或润滑剂不足导致叶轮和主轴承被卡住.当电机超负荷时电机安全开关将电流切断.抛丸器不能启动，原因：抛丸器被丸料堵满（供料闸没有合上）.本文由青岛华青铸友重工有限公司编辑，转载请注明出处!。
抛丸机工作原理引言：抛丸机是一种常用的表面处理设备，广泛应用于各个行业中的金属制品的表面处理工艺中。
它通过把金属颗粒加速抛射到工件表面，以清除表面污垢、氧化层和疲劳裂纹等缺陷，同时也可以增加工件的表面硬度和光洁度。
本文将详细介绍抛丸机的工作原理。
一、抛丸机的基本构造抛丸机主要由机壳、抛丸器、卸料系统、除尘系统、电气控制系统等部分组成。
1. 机壳抛丸机的机壳一般采用钢板焊接而成，具有较好的刚性和密封性能。
机壳内部配备有衬板，以增强其耐磨性能。
同时，机壳顶部设有出料口，方便工件的卸料。
2. 抛丸器抛丸器是抛丸机的核心部件，也是工作原理的关键。
它由动力装置、分离器、喷枪、喷嘴等组成。
- 动力装置：一般采用电机作为动力源，通过皮带传动把动力传给抛丸器。
- 分离器：位于抛丸器的上部，其作用是把抛丸器中的弹丸与骨架分离，将清理后的弹丸重新送回到抛丸器中使用。
- 喷枪：喷枪是抛丸器的喷射部分，用来将弹丸加速抛射到工件表面。
喷枪通常由喷嘴和导管组成。
- 喷嘴：喷嘴是喷枪的一个重要组成部分，可以根据实际要求选择合适的喷嘴孔径和角度，以达到不同的抛射效果。
3. 卸料系统卸料系统用于将清理后的工件从抛丸机中取出，并通过传送带或输送机将其运送到下一个工序。
卸料系统的设计应考虑到工件尺寸、重量和生产效率等因素，以保证工件的顺利出料。
4. 除尘系统除尘系统主要用于清除抛丸过程中产生的尘埃和废弃物，确保工作环境的清洁和操作人员的健康安全。
5. 电气控制系统电气控制系统负责抛丸机的启停、运行速度调节以及各个配件的动作控制。
二、抛丸机的工作原理抛丸机的工作原理主要是通过喷枪将抛丸器中的弹丸加速抛射到工件表面。
抛丸过程的主要步骤包括弹丸的注入、加速抛射、冲撞清理、除尘等环节。
1. 弹丸的注入和加速抛射首先，将适量的金属弹丸加入到抛丸器中，然后启动电机，通过皮带传动将动力传给抛丸器。
启动抛丸器后，电机会带动分离器和喷枪开始工作。
抛丸器的喷嘴上连接着高压气源管路，通过调整喷嘴和导管的布置方式，将高压气流和抛丸器中的弹丸进行充分的混合作用，从而使弹丸获得一定的运动速度。
抛丸机操作规程一．抛丸机自动操作1.接通抛丸机电源，打开气源。
2.将控制柜三档旋钮扳到自动档，打开触摸屏的自动画面，按下“自动启动”。
3. 待抛丸机除尘和供丸系统运行后，大门自动打开。
4. 挂好工件后，将工件运行到抛丸位，大门自动关闭后抛丸机进入自动抛丸处理中。
5. 待抛丸时间到后，大门自动打开，将工件运行到卸料位。
6. 2个吊钩轮流上下工件。
7. 工件全部处理完后，将控制柜三档旋钮扳到停止，抛丸机依次断开。
8. 待抛丸机所有机械停止后，关闭电源和气源。
二．抛丸机手动操作1.接通抛丸机电源，打开气源。
2.将控制柜三档旋钮扳到手动档，打开触摸屏的手动画面，依次按下除尘风机﹑分离﹑提升﹑绞龙（每个相隔5秒）。
3.待抛丸机除尘风机﹑分离﹑提升﹑绞龙运行后，手动打开顶盖和大门。
4.挂好工件后，将工件运行到抛丸位，手动关闭顶盖和大门。
5.顶盖和大门关好后，依次按下吊钩自转﹑抛丸器1﹑抛丸器2﹑抛丸器3（每个相隔10秒）。
6.待吊钩自转﹑抛丸器1﹑抛丸器2﹑抛丸器3运行后，按下丸阀总控，抛丸机进入手动抛丸处理中。
7.待抛丸时间到后，抛丸机自动关闭吊钩自转﹑抛丸器1﹑抛丸器2﹑抛丸器3﹑丸阀。
8.手动打开顶盖和大门，将工件运行到卸料位。
9.2个吊钩轮流上下工件。
10.工件全部处理完后，手动关闭除尘风机﹑分离﹑提升﹑绞龙（每个相隔5秒）。
11.待抛丸机所有机械停止后，关闭电源和气源。
三．操作注意事项1. 抛丸机工作时大门两边禁止有人。
2. “急停”按钮只有在紧急情况下使用。
3. 注意每个抛丸器的电流量，查看储丸仓的钢丸量，添加钢丸。
4. 抛丸机出现故障报警时，请按下“报警停止”解除报警。
打开触摸屏的报警画面，看是什么报警，并通知专业维修人员维修。
8. 电机热过载报警时，请手动复位热继电器。
9. 分离检测提升皮带检测报警时，请打开触摸屏的报警画面，按下“报警复位”解除报警。
10.每天下班时，关闭抛丸机的电源、气源。
抛丸机介绍履带式抛丸机、吊钩式抛丸机网带输送式抛丸机、通过式抛丸机、台车式抛丸机抛丸机、抛丸强化机：金属表面清理、金属表面前处理、金属表面强化、金属表面光饰、金属表面处理设备履带式抛丸机履带式抛丸机工作舱示意图履带式抛丸机中抛丸器工作示意图履带式抛丸机中丸料进入抛丸器的工作示意图抛丸器抛丸时，工件随着履带的正向运动而不停地翻转，从而使每个工件的每个面都能得到抛丸表面清理抛丸器抛丸时，工件随着履带的正向运动而不停地翻转，从而使每个工件的每个面都能得到抛丸表面清理履带式抛丸机对金属工件表面清理前后效果对比履带式抛丸机工作原理示意图JCK-QPL-100履带式抛丸机适用范围：QPL型履带式抛丸强化清理机，适用于对各种零件表面清理。
凡各种金属铸件表面粘砂清理、黑色金属零件的表面除锈、冲压件表面和毛边的倒钝、锻件和毛刺热处理工件的表面处理以及弹簧表面氧化皮清除和表面的粒细化等均可通过该系列设备的抛丸强化工艺来实现。
其应用范围极广，主要有铸造厂、热处理厂、电机厂、机床配件厂、自行车零件厂、动力机厂、汽车配件厂、摩托车配件厂、有色金属压铸厂等。
经抛丸处理后的工件可获得很好的材料本色，也可成为金属零件表面发黑、发蓝、钝化等工艺的前道工序，同时又可为电镀、油漆涂饰提供良好的基面。
通过本机器抛丸处理后工件可减少拉应力，同时使表面晶粒细化，从而使工件表面强化，增加其使用寿命。
吊钩式抛丸机步进悬挂式抛丸机（图在下）悬挂式抛丸机吊钩式抛丸机吊钩式抛丸机、悬挂式抛丸机抛丸工作示意图吊钩式抛丸机：JCK-Q378双吊钩式抛丸机适用范围：用于铝合金压铸件、锌合金压铸件、铜铸件、不锈钢精密铸件、铸铁件、摩托车车架及钢制品件的表面清理、光饰和强化。
特点：JCK-Q378吊钩式抛丸机是目前最受欢迎的抛丸设备之一,无地坑结构,室体采用高耐磨铸铁防护,配备高效抛丸器,吊钩实现了升降、自转、进出自动化、结构合理、生产效率高,减轻了劳动强度；适应于多品种、中心批量的不锈钢件、铸铁/钢件、压铸件、锻件、焊接件及热处理件的表面清理或强化.网带输送式抛丸机网带输送式抛丸机工作示意图网带输送式抛丸机网带输送式抛丸机广泛适用于钢结构、网架工程、铸件、压铸件、摩托车架、汽车、弹簧及各种需要除锈、除氧化皮、强化、消除应力的零件，适用于笔记本外壳及各种铝制品，中、小批量的表面清理或表面强化。

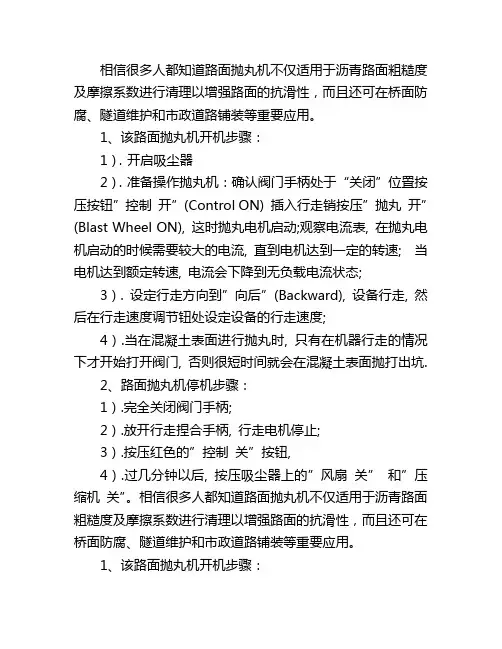

相信很多人都知道路面抛丸机不仅适用于沥青路面粗糙度及摩擦系数进行清理以增强路面的抗滑性，而且还可在桥面防腐、隧道维护和市政道路铺装等重要应用。
1、该路面抛丸机开机步骤：1）．开启吸尘器2）．准备操作抛丸机：确认阀门手柄处于“关闭”位置按压按钮”控制开”(Control ON) 插入行走销按压”抛丸开”(Blast Wheel ON), 这时抛丸电机启动;观察电流表, 在抛丸电机启动的时候需要较大的电流, 直到电机达到一定的转速; 当电机达到额定转速, 电流会下降到无负载电流状态;3）. 设定行走方向到”向后”(Backward), 设备行走, 然后在行走速度调节钮处设定设备的行走速度;4）.当在混凝土表面进行抛丸时, 只有在机器行走的情况下才开始打开阀门, 否则很短时间就会在混凝土表面抛打出坑.2、路面抛丸机停机步骤：1）.完全关闭阀门手柄;2）.放开行走捏合手柄, 行走电机停止;3）.按压红色的”控制关”按钮,4）.过几分钟以后, 按压吸尘器上的”风扇关”和”压缩机关”。
相信很多人都知道路面抛丸机不仅适用于沥青路面粗糙度及摩擦系数进行清理以增强路面的抗滑性，而且还可在桥面防腐、隧道维护和市政道路铺装等重要应用。
1、该路面抛丸机开机步骤：1）．开启吸尘器2）．准备操作抛丸机：确认阀门手柄处于“关闭”位置按压按钮”控制开”(Control ON) 插入行走销按压”抛丸开”(Blast Wheel ON), 这时抛丸电机启动;观察电流表, 在抛丸电机启动的时候需要较大的电流, 直到电机达到一定的转速; 当电机达到额定转速, 电流会下降到无负载电流状态;3）. 设定行走方向到”向后”(Backward), 设备行走, 然后在行走速度调节钮处设定设备的行走速度;4）.当在混凝土表面进行抛丸时, 只有在机器行走的情况下才开始打开阀门, 否则很短时间就会在混凝土表面抛打出坑.2、路面抛丸机停机步骤：1）.完全关闭阀门手柄;2）.放开行走捏合手柄, 行走电机停止;3）.按压红色的”控制关”按钮,4）.过几分钟以后, 按压吸尘器上的”风扇关”和”压缩机关”。

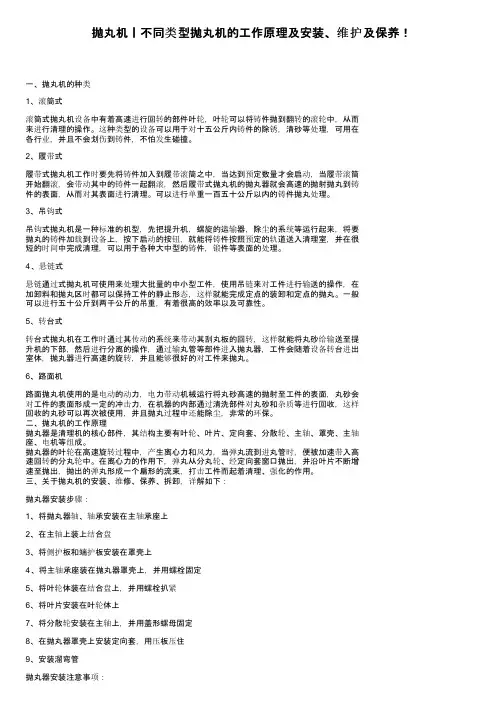

抛丸机丨不同类型抛丸机的工作原理及安装、维护及保养！一、抛丸机的种类1、滚筒式滚筒式抛丸机设备中有着高速进行回转的部件叶轮，叶轮可以将铸件抛到翻转的滚轮中，从而来进行清理的操作。
这种类型的设备可以用于对十五公斤内铸件的除锈，清砂等处理，可用在各行业，并且不会划伤到铸件，不怕发生碰撞。
2、履带式履带式抛丸机工作时要先将铸件加入到履带滚筒之中，当达到预定数量才会启动，当履带滚筒开始翻滚，会带动其中的铸件一起翻滚，然后履带式抛丸机的抛丸器就会高速的抛射抛丸到铸件的表面，从而对其表面进行清理。
可以进行单重一百五十公斤以内的铸件抛丸处理。
3、吊钩式吊钩式抛丸机是一种标准的机型，先把提升机，螺旋的运输器，除尘的系统等运行起来，将要抛丸的铸件加载到设备上，按下启动的按钮，就能将铸件按照预定的轨道送入清理室，并在很短的时间中完成清理，可以用于各种大中型的铸件，锻件等表面的处理。
4、悬链式悬链通过式抛丸机可使用来处理大批量的中小型工件，使用吊链来对工件进行输送的操作，在加卸料和抛丸区时都可以保持工件的静止形态，这样就能完成定点的装卸和定点的抛丸。
一般可以进行五十公斤到两千公斤的吊重，有着很高的效率以及可靠性。
5、转台式转台式抛丸机在工作时通过其传动的系统来带动其刮丸板的回转，这样就能将丸砂给输送至提升机的下部，然后进行分离的操作，通过输丸管等部件进入抛丸器，工件会随着设备转台进出室体，抛丸器进行高速的旋转，并且能够很好的对工件来抛丸。
6、路面机路面抛丸机使用的是电动的动力，电力带动机械运行将丸砂高速的抛射至工件的表面，丸砂会对工件的表面形成一定的冲击力，在机器的内部通过清洗部件对丸砂和杂质等进行回收，这样回收的丸砂可以再次被使用，并且抛丸过程中还能除尘，非常的环保。
二、抛丸机的工作原理抛丸器是清理机的核心部件，其结构主要有叶轮、叶片、定向套、分散轮、主轴、罩壳、主轴座、电机等组成。
抛丸器的叶轮在高速旋转过程中，产生离心力和风力，当弹丸流到进丸管时，便被加速带入高速回转的分丸轮中。

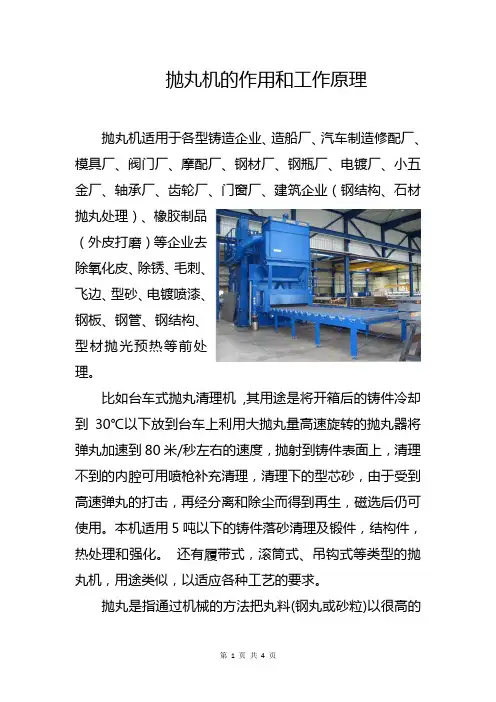

抛丸机的作用和工作原理抛丸机适用于各型铸造企业、造船厂、汽车制造修配厂、模具厂、阀门厂、摩配厂、钢材厂、钢瓶厂、电镀厂、小五金厂、轴承厂、齿轮厂、门窗厂、建筑企业（钢结构、石材抛丸处理）、橡胶制品（外皮打磨）等企业去除氧化皮、除锈、毛刺、飞边、型砂、电镀喷漆、钢板、钢管、钢结构、型材抛光预热等前处理。
比如台车式抛丸清理机,其用途是将开箱后的铸件冷却到30℃以下放到台车上利用大抛丸量高速旋转的抛丸器将弹丸加速到80米/秒左右的速度，抛射到铸件表面上，清理不到的内腔可用喷枪补充清理，清理下的型芯砂，由于受到高速弹丸的打击，再经分离和除尘而得到再生，磁选后仍可使用。
本机适用5吨以下的铸件落砂清理及锻件，结构件，热处理和强化。
还有履带式，滚筒式、吊钩式等类型的抛丸机，用途类似，以适应各种工艺的要求。
抛丸是指通过机械的方法把丸料(钢丸或砂粒)以很高的速度和一定的角度抛射到工作表面上，让丸料冲击工作表面，然后在机器内部通过配套的吸尘器的气流清洗，将丸料和清理下来的杂质分别回收,并且使丸料可以再次利用的技术。
抛丸机配有除尘器，可做到无尘、无污染施工，既提高效率，又保护环境。
抛丸机按其行走形式可分为三种：手推式、车载式和自行式。
抛丸机操作时通过控制和选择丸料的颗粒大小、形状，以及调整和设定机器的行走速度，控制丸料的抛射流量，得到不同的抛射强度，获得不同的表面处理效果。
抛丸处理工艺和抛丸处理设备根据需要处理的表面的不同，通过三个参数来控制处理后的表面状况的。
选择丸料的大小和形状；设备的行走速度；丸料的流量大小。
以上三个参数互相配合，可以得到不同的处理效果，确保抛丸处理后表面的理想粗糙度。
例如：采用S330钢丸，流量10A，处理C50混凝土表面，可以达到粗糙度90；处理沥青表面，可以去除泛油层，同时达到粗糙度80；处理钢板时，可以达到SA3的清洁度标准。
抛丸机是指能抛出高速弹丸来清理或强化铸件表面的一种设备，而且他还可以对铸件进行落砂、除芯等处理。

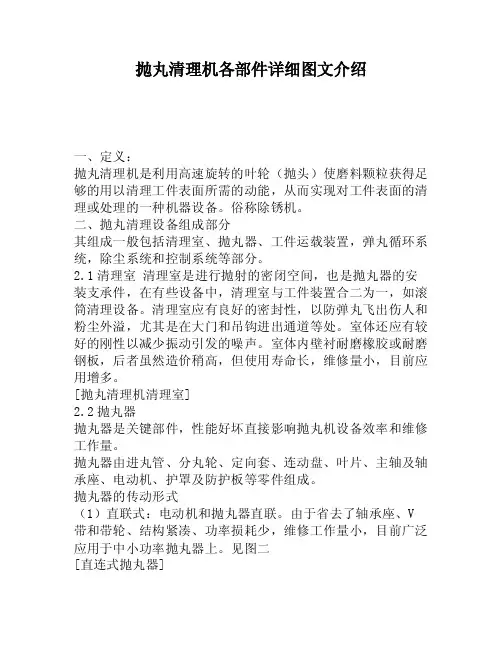

抛丸清理机各部件详细图文介绍一、定义：抛丸清理机是利用高速旋转的叶轮（抛头）使磨料颗粒获得足够的用以清理工件表面所需的动能，从而实现对工件表面的清理或处理的一种机器设备。
俗称除锈机。
二、抛丸清理设备组成部分其组成一般包括清理室、抛丸器、工件运载装置，弹丸循环系统，除尘系统和控制系统等部分。
2.1清理室清理室是进行抛射的密闭空间，也是抛丸器的安装支承件，在有些设备中，清理室与工件装置合二为一，如滚筒清理设备。
清理室应有良好的密封性，以防弹丸飞出伤人和粉尘外溢，尤其是在大门和吊钩进出通道等处。
室体还应有较好的刚性以减少振动引发的噪声。
室体内壁衬耐磨橡胶或耐磨钢板，后者虽然造价稍高，但使用寿命长，维修量小，目前应用增多。
[抛丸清理机清理室]2.2抛丸器抛丸器是关键部件，性能好坏直接影响抛丸机设备效率和维修工作量。
抛丸器由进丸管、分丸轮、定向套、连动盘、叶片、主轴及轴承座、电动机、护罩及防护板等零件组成。
抛丸器的传动形式（1）直联式：电动机和抛丸器直联。
由于省去了轴承座、V 带和带轮、结构紧凑、功率损耗少，维修工作量小，目前广泛应用于中小功率抛丸器上。
见图二[直连式抛丸器]（2）轴座式（V带传动）：主轴承座，抛丸器壳体和电动机装配于同一底板上，安装时底板与支承件连接。
主要用于中、大功率抛丸器。
见图三。
[轴座式抛丸器]叶片有直线形和曲线形两种形状。
叶片数量一般为八片，少数为十片，十二片。
在抛丸量相同的情况下，叶片数量多，每片的抛丸量相对减少，磨损也相应减少，另外也可降低叶轮转速。
抛丸器的转向有单向（左旋或右旋）和双向。
3工件运载装置工件运载装置用来载运工件进出清理室，带动工件在抛射区作各种运动，以使弹丸有效地抛射到铸件各表面，提高清理效果，达到清理的预定目标。
铸件运载装置是抛丸清理设备分类的主要标志，其主要参数往往作为整台设备的主参数，运载装置的特点，对整个设备的工作方式范围起着决定性作用，对清理效果和生产率也有着重要影响。
q3210一体式履带抛丸机工作原理
Q3210一体式履带抛丸机的工作原理如下：
在清理室中，通过加料机构加入不超过规定数量的工件。
当机器启动后，工件被滚筒带动翻转，同时由抛丸器抛出的高速弹丸形成弹丸束，均匀地打击在工件表面上，从而达到清理的目的。
抛丸清理完毕后，通过反转履带，将工件从滚筒内卸出到卸料机构上。
抛出的弹丸及砂粒经过钢履带的间隙或橡胶履带上的小孔，流入底部的钢板网过筛，然后经螺旋输送器送入提升机内，再到分离器中进行分离。
粉尘由风机吸送到除尘器中过滤，清洁空气排入大气中，布袋上的灰尘经反吹旋喷落入除尘器底部的集尘箱中，用户可定期清除。
废砂由废料管流出以便回用。
丸砂混合物由回用管收回进入室体，待分离器分离后再回用，干净的弹丸经由供丸系统的电磁供丸闸门进入抛丸器再次抛打工件。
以上内容仅供参考，建议查阅产品说明书或者咨询专业人士获取更全面准确的信息。
抛丸机工作原理抛丸机是一种常用于表面处理的设备，可以有效地清除物体表面的污垢、氧化层、锈蚀等，以及增加物体表面的粗糙度。
它广泛应用于汽车创造、航空航天、机械创造、钢铁冶炼等行业。
工作原理：抛丸机的工作原理基于抛射法。
在抛丸机内部，有一个装满抛丸材料（通常是钢丸）的抛丸轮。
当机器启动时，抛丸轮开始旋转，抛丸材料被离心力甩出，以高速冲击物体表面。
1. 加料和分离：首先，将待处理的物体放入抛丸机的工作室内。
通过输送系统，将抛丸材料从储存仓库输送到抛丸机内。
在抛丸机内，通过分离器将抛丸材料与物体分离。
2. 抛射：抛丸机内部的抛丸轮开始旋转，产生离心力。
抛丸材料被离心力甩出，以高速冲击物体表面。
在冲击过程中，抛丸材料将物体表面的污垢、氧化层、锈蚀等物质击碎或者剥离。
3. 清理和回收：被击碎或者剥离下来的污垢、氧化层、锈蚀等物质被抛丸机内的排料系统清理出去。
同时，抛丸材料也会被排料系统回收，再次循环使用。
4. 控制系统：抛丸机配备了先进的控制系统，可以调整抛丸轮的转速、抛丸材料的供给量和清理系统的效率。
通过调整这些参数，可以根据不同的物体和处理要求，实现最佳的清理效果。
优点和应用：抛丸机具有以下优点：1. 高效清理：抛丸机可以快速、彻底地清理物体表面的污垢和氧化层，提高物体表面的质量和粗糙度。
2. 广泛适合：抛丸机适合于各种材料的表面处理，包括金属、塑料、陶瓷等。
3. 自动化操作：抛丸机配备了先进的控制系统，可以实现自动化操作，提高生产效率。
4. 可靠性和耐用性：抛丸机采用优质材料创造，具有较长的使用寿命和稳定的性能。
抛丸机在以下领域有广泛的应用：1. 汽车创造：抛丸机用于汽车零部件的表面处理，如发动机缸盖、曲轴、凸轮轴等。
2. 航空航天：抛丸机用于航空航天零部件的表面处理，如飞机发动机叶片、飞机外壳等。
3. 机械创造：抛丸机用于机械零部件的表面处理，如轴承、齿轮、机床导轨等。
4. 钢铁冶炼：抛丸机用于钢铁冶炼行业，清理钢材表面的氧化皮、锈蚀等。
抛丸机工作原理
抛丸机是一种常用的表面处理设备，用于清除工件表面的腐蚀、氧化物、油漆或其他杂质，以获得光滑和清洁的表面。
其工作原理如下：
1. 抛丸机由一个旋转的转盘或圆盘、喷嘴和抛丸剂组成。
抛丸剂通常是砂粒、金属颗粒或其他硬度较高的材料。
2. 工件放置在转盘上，通过转盘的旋转引力固定。
转盘的旋转速度可以进行调节。
3. 当旋转的转盘开始运动时，喷嘴会通过压缩空气将抛丸剂喷射到工件表面。
4. 抛丸剂以极高速度撞击工件的表面，击打并清除表面的污垢和杂质。
同时，抛丸剂也会将工件表面变得稍微粗糙。
5. 清除后的杂质和抛丸剂会通过排料系统进行收集和处理，以便继续使用。
6. 工件经过抛丸处理后，表面会变得更加光滑和清洁，可进行后续的喷涂、电镀或其他表面处理工艺。
需要注意的是，抛丸机的工作原理可能因具体型号和应用而有所不同，但基本原理都是通过抛丸剂的高速撞击来达到清洁和改善表面质量的效果。
抛丸机主要结构和功能：抛丸清理机由自动上下料机构、辊道输送系统、主机、除尘系统、丸料循环系统、电控系统及检修平台组成。
1、自动上料机构自动上料机构由上料架、气动顶起装置、链轮传动装置、传动电机、钢管排放槽等组成。
2、输送系统输送系统由2部辊道输送机和室体辊道组成。
抛丸室辊道装有耐磨护套。
3、抛丸清理室抛丸清理室由钢结构室体、抛丸器、护板和密封装置组成。
6台抛丸器分别布置在清理室顶部，能够从各个角度对工件的表面进行清理。
抛丸清理室内的耐磨护板寿命在五年以上(厚度18mm、材质Cr27mo)、更换简单方便。
为防止弹丸飞出，室体内设有迷宫防护装置。
4、丸料循环系统丸料循环系统由下纵向螺旋输送机、横向螺旋输送机、斗式提升机、上横向螺旋输送机、BE分离器、储丸斗、丸料控制器等组成。
抛丸器抛出散落的弹丸经过下纵向螺旋输送机和横向螺旋输送机输送至斗式提升机，斗式提升机将丸料及杂物提升至清理室上部，由上横向螺旋输送机输送给高效BE分离器，经BE分离器处理后，灰尘和杂物与好的丸料分离，好的丸料进入储料斗储存，待供抛丸器使用。
3.1、纵向螺旋输送机纵向螺旋输送机由芯轴（直径为φ100mm，壁厚为8mm冷拔钢管）、螺旋叶片（厚度为6mm厚的钢板）、端轴、端板、带座轴承、防尘装置、摆线针轮减速机及各种紧固件组成。
纵向螺旋输送机的端轴部分运行在防尘自润滑滚动轴承中，由摆线针轮减速机驱动，散落在室体内的丸粒被输送至下横向螺旋输送机。
输送能力：180t/h电机功率：11kw3.2、TD式提升斗(提升机内部垫制锰钢板)皮带斗式丸料TD提升机由壳体、皮带、丸料斗、主动滚轮、从动滚轮、带座轴承、皮带张紧装置、摆线针轮减速机及各种紧固件组成。
提升机的壳体采用分段式钢结构，各联结位置装有密封胶板，防止灰尘和丸粒的泄露。
驱动装置设在提升机的上部，提升机上部的调整装置可以保证提升机皮带适度的张紧。
特殊结构的提升机皮带配有彼此适当的距离间隔的斗子，提升机将用过的丸料及一些杂物提升，输送给上横向螺旋输送机。
