verilog课程设计交通灯一、教学目标本节课的教学目标是使学生掌握Verilog HDL的基本知识，能够使用Verilog编写简单的交通灯控制系统。
具体来说，知识目标包括理解Verilog的基本语法、模块化设计方法以及状态机的设计原理；技能目标包括能够使用Verilog编写交通灯控制器的代码，并能够进行仿真测试；情感态度价值观目标包括培养学生的团队合作意识，提高他们对电子工程的兴趣。
二、教学内容本节课的教学内容主要包括Verilog基础知识、模块化设计方法、状态机设计原理以及交通灯控制系统的实现。
具体来说，首先介绍Verilog的基本语法，包括数据类型、运算符、语句等；然后讲解模块化设计方法，如何将复杂的系统分解为简单的模块，并介绍模块的调用和连接；接着介绍状态机的设计原理，如何根据状态转移图编写状态机的Verilog代码；最后，通过实例讲解如何使用Verilog编写交通灯控制系统的代码，并进行仿真测试。
三、教学方法为了达到本节课的教学目标，将采用多种教学方法相结合的方式进行教学。
首先，通过讲授法，为学生讲解Verilog的基本语法、模块化设计方法和状态机设计原理；然后，通过案例分析法，分析交通灯控制系统的实现过程，让学生加深对知识的理解；接着，通过实验法，让学生动手编写交通灯控制器的Verilog代码，并进行仿真测试，提高他们的实践能力；最后，通过讨论法，让学生分享自己的学习心得，培养他们的团队合作意识。
四、教学资源为了支持本节课的教学内容和教学方法的实施，将准备以下教学资源：教材《Verilog HDL Primer》和相关参考书，用于讲解Verilog的基本语法和设计方法；多媒体教学课件，用于展示交通灯控制系统的原理和实现过程；实验设备，包括计算机和仿真器，用于让学生动手编写代码并进行仿真测试。
此外，还将提供在线编程平台，让学生可以随时随地编写代码并进行调试。
五、教学评估本节课的教学评估将采用多元化的评估方式，以全面、客观、公正地评价学生的学习成果。
目录第一章课程设计目的和要求 01.1 课程设计目的 01.2 课程设计要求 (1)第二章课程设计任务内容 02.1课程设计任务 02.2 课程设计原理 02.3 课程设计内容 (4)第三章详细设计说明 (5)3.1 模块描述 (5)3.2 性能描述 (5)3.3 输入项 (6)3.4 输出项 (6)3.5 数据结构 (7)3.6 算法介绍 (7)3.7 流程图 (8)3.7.1 主程序流程图 (8)3.7.2 算法流程图 (9)3.8 接口描述 (11)3.9 限制条件 (13)第四章件使用说明 (13)4.1 系统开发与运行环境 (13)4．2系统的运行说明 (13)4.3 运行结果 (13)第五章课程设计心得体会 (19)附录1：参考文献 (20)附录2：程序清单 (21)交通信号灯模拟第一章课程设计目的和要求1.1 课程设计目的根据学院课程安排，在大三的第一个学期我们开设了操作系统这门课程，操作系统可以说是是计算机系统的核心和灵魂，是计算机系统必不可少的组成部分。
通过学习，对于操作系统的运行方式以及设计理念有了较清楚的认识。
要想真正学好并理解操作系统这门课程，不但需要理解操作系统的概念和原理，还需要加强操作系统实验，上机进行编程实践，现在一学期的课程已经结束，本次课程设计在同学们掌握理解该课程的基础上，对操作系统内部的一些具体项目的实现方法进行实战演练，通过实践将知识彻底掌握。
操作系统课程设计是该课程重要的实践教学环节。
通过这次课程设计，一方面可以使学生更透彻地理解操作系统的基本概念和原理，摆脱抽象的理解，从实践中将理论具体化；另一方面，通过课程设计还可以加强学生的实践能力，培养学生独立分析问题、解决问题、应用知识的能力和创新精神。
本次课程设计的题目为交通信号灯模拟，在熟练掌握课本所讲解的计算机的P 操作和V操作的原理的基础上，利用C++程序设计语言在windows操作系统下模拟实现交通信号灯的模拟，一方面加深对原理的理解，另一方面提高根据已有原理通过编程解决实际问题的能力，为进行系统软件开发和针对实际问题提出高效的软件解决方案打下基础。

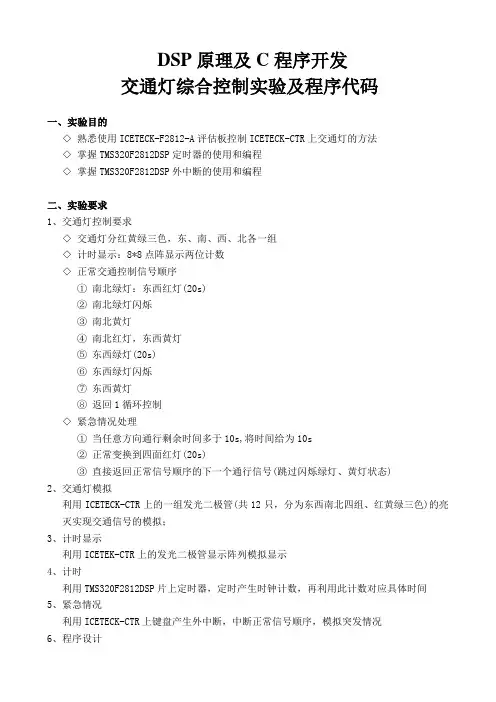

DSP原理及C程序开发交通灯综合控制实验及程序代码一、实验目的◇熟悉使用ICETECK-F2812-A评估板控制ICETECK-CTR上交通灯的方法◇掌握TMS320F2812DSP定时器的使用和编程◇掌握TMS320F2812DSP外中断的使用和编程二、实验要求1、交通灯控制要求◇交通灯分红黄绿三色，东、南、西、北各一组◇计时显示：8*8点阵显示两位计数◇正常交通控制信号顺序①南北绿灯：东西红灯(20s)②南北绿灯闪烁③南北黄灯④南北红灯，东西黄灯⑤东西绿灯(20s)⑥东西绿灯闪烁⑦东西黄灯⑧返回1循环控制◇紧急情况处理①当任意方向通行剩余时间多于10s,将时间给为10s②正常变换到四面红灯(20s)③直接返回正常信号顺序的下一个通行信号(跳过闪烁绿灯、黄灯状态)2、交通灯模拟利用ICETECK-CTR上的一组发光二极管(共12只，分为东西南北四组、红黄绿三色)的亮灭实现交通信号的模拟；3、计时显示利用ICETEK-CTR上的发光二极管显示阵列模拟显示4、计时利用TMS320F2812DSP片上定时器，定时产生时钟计数，再利用此计数对应具体时间5、紧急情况利用ICETECK-CTR上键盘产生外中断，中断正常信号顺序，模拟突发情况6、程序设计由于控制是由不同的各种状态按顺序发生的，可采用状态机控制方法来实现、◇首先列举所有可能发生的状态◇然后将这些状态编号，按顺序产生这些状态；状态延续的时间用程序控制◇对于突发情况，可采用在正常顺序的控制中插入特殊控制序列的方式完成三、实验步骤1．实验准备（1）连接实验设备：（2）连接实验箱附带的键盘的PS2插头到ICETEK-CTR的“键盘接口”P8。
（3）将ICETEK-CTR板的供电电源开关拨动到“开”的位置。
2．设置Code Composer Studio3.3在硬件仿真(Emulator)方式下运行。
3．启动Code Composer Studio 3.3，选择菜单Debug→Connect ; Debug→Reset CPU。
实验1 跑马灯实验一、实验目的●初步学会Proteus ISIS和uVision2单片机集成开发环境的使用；●初步掌握采用汇编语言与C语言开发单片机系统的程序结构；●掌握80C51单片机通用I/O口的使用；●掌握单片机内部定时/计数器的使用及编程方法以及中断处理程序的编写方法。
二、实验设备及器件●硬件：PC机，HNIST-1型单片机实验系统●软件：Proteus ISIS单片机仿真环境，uVision2单片机集成开发环境三、实验内容●编写一段程序，采用P1口作为控制端口，使与P1口相接的四个发光二极管〔D1、D2、D3、D4〕按照一定的方式点亮。
如点亮方式为：先点亮D1，延时一段时间，再顺序点亮D2……D4，然后又是D4……D1，同时只能有一个灯亮；然后每隔一段时间一次使相邻两个灯亮，三个灯亮，四个灯亮，最后闪烁三次，接着循环变化。
●基于Proteus ISIS仿真环境完成上述功能的仿真。
●基于uVision2单片机集成开发环境与硬件平台完成程序的脱机运行。
四、实验原理图图3.1 跑马灯实验电路原理图电路原理图如上图3.1所示，AT89S52的P1.0~P1.3控制4个发光二极管，发光二极管按照一定次序发光，相邻发光二极管的发光时间间隔可以通过定时器控制，还可以通过软件延时实现。
五、软件流程图与参考程序●主程序流程图如下：●参考程序#include<reg52.h>#include<intrins.h>#define uchar unsigned char#define uint unsigned intuchar aa，num，speed，flag;uchar code table[]={0x0e，0x0d，0x0b，0x07};uchar code table1[]={0x0a，0x05，0x09，0x06};uchar codetable2[]={0x0c，0x09，0x03，0x08，0x01，0x0e，0x0c，0x08，0x00};void delay(uint z)//延时函数{uint x;uchar y;for(x=z;x>0;x--)for(y=200;y>0;y--);}void init()//条件初始化函数{ flag=0;speed=10;//控制跑马灯流水速度TMOD=0x01;//中断方式TH0=(65535-50000)/256;TL0=(65536-50000)%256;//初值EA=1;//翻开总中断ET0=1;//翻开外中断0TR0=1;}void main(){init();//调用初始化函数while(1){if(flag){delay(2000);//调用延时函数for(num=0;num<4;num++)//从左至右间隔一个依次闪烁{P1=table[num];delay(2000);}for(num=3;num>0;num--)//从左至右间隔一个依次闪烁{P1=table[num];delay(2000);}for(num=0;num<4;num++)//从左至右间隔两个依次闪烁{P1=table1[num];delay(2000);}for(num=3;num>0;num--)//从左至右间隔两个依次闪烁{P1=table1[num];delay(2000);}for(num=0;num<6;num++)//两个，三个，四个跑马灯依次闪烁{P1=table2[num];delay(2000);}for(num=0;num<5;num++)//闪烁5次{P1=0xff;//全暗delay(2000);P1=0X00;//全亮delay(2000);}speed=speed-3;//变速if(speed==4){speed=10;}}}}void timer0() interrupt 1//中断函数{TH0=(65535-50000)/256;TL0=(65536-50000)%256;aa++;if(aa==speed){aa=0;flag=1;}}六、实验思考题●请用汇编指令完本钱实验内容，深刻理解汇编语言程序设计结构。
xxxxxxxxx基于AT89S52交通灯设计学院：电子信息工程专业班级： xxxxxxxxxxxxxx姓名： xx xx学号： xxxxxxxxxxx指导老师： xxxxxxxxxx摘要交通灯在我们日常生活中随处可见，它在交通系统中处于至关重要的位置。
交通灯的使用大大减少了交通繁忙路口的事故发生，给行人和车辆提供一个安全的交通环境，人们的生命和财产安全有了保障。
本设计旨在模拟十字路口的交通灯，以AT89S51单片机为基础，结合按键和数码管等元器件设计出一个简单且完全的交通灯系统。
关键词：交通灯 AT89S52 单片机目录一、设计任务 (4)二、AT89S52单片机及其他元器件简介 (4)(1)AT89S52单片机 (4)三、系统硬件电路设计 (6)（1）时钟电路设计 (6)（2）复位电路设计 (6)（3）灯控制电路设计 (7)（4）按键控制电路设计 (7)四、元件清单及实物图 (8)1、程序清单 (8)2、原理图 (9)五、实验心得 (9)附1 源程序代码 (10)附2 原理图 (16)一、设计任务(1)、设计一个十字路口的交通灯控制电路，要求南北方向和东西方向两条交叉道路上的车辆交替运行，每次通行时间都设30秒，时间可设置修改。
(2)、在绿灯转为红灯时，要求黄灯先亮5秒钟，才能变换运行车道,且黄灯亮时，要求每秒亮一次。
(3)、有紧急车辆要求通过时，系统要能禁止东西和南北两条路上所有的车辆通行。
二、AT89S52单片机及其他元器件简介(1)AT89S52单片机AT89S52是一种低功耗、高性能CMOS8位微控制器。
片上Flash允许程序存储器在系统可编程，亦适于常规编程器。
在单芯片上，拥有灵巧的8位CPU和在系统可编程Flash，使得AT89S52为众多嵌入式控制应用系统提供高灵活、超有效的解决方案。
AT89S52具有以下标准功能：8K字节Flash，256字节RAM，32位I/O口线，看门狗定时器，2个数据指针，三个16位定时器/计数器，一个6位向量2级中断结构，全双工串行口，片内晶振及时钟电路。
西安郵電學院硬件课程设计报告题目：微机原理与接口课程设计；^院系名称：计算机学院专业名称：软件工程班级：软件0802学生姓名：王晶晶学号（8位）： 04085047指导教师：刘军设计起止时间：2011年05月23日~2011年05月27日[一、设计目的通过可编程并行接口芯片8255A和可编程定时器／计数器芯片8253／8254以及中断控制器 8259实现十字路口交通灯的模拟控制，进一步掌握并行接口和定时器／计数器及数码管控制的实际应用。
二、设计内容1．用试验台提供的发光二极管（红绿黄各两支，共六支）作为南北路口（红绿黄各一支）和东西路口（红绿黄各一支）的模拟交通灯。
2．用可编程并行接口芯片8255A控制模拟交通灯的亮与灭和数码管的倒计时显示。
3．用可编程定时器／计数器芯片8253实现模拟交通灯亮与灭的时间延迟控制。
4．用数码管作为模拟交通灯亮与灭的时间延迟控制的倒计时显示。
'5．用汇编语言编程使六个灯按交通灯变化规律“亮/灭”。
交通灯变化规律要求：① 南北路口的绿灯，东西路口的红灯同时亮30秒，且数码管30秒倒计时显示。
② 南北路口的黄灯闪烁3秒(三亮三灭)，同时东西路口的红灯继续亮，且数码管3秒倒计时显示。
③ 南北路口的红灯，东西路口的绿灯同时亮20秒，且数码管20秒倒计时显示。
④ 南北路口的红灯继续亮，同时东西路口的黄灯闪烁3秒(三亮三灭)，且数码管3秒倒计时显示。
⑤ 转①重复⑥按压“东西紧急键”，则东西方向绿灯，南北方向红灯；再次按压“东西紧急键”，解除东西紧急通行状态。
(“东西紧急键”可是键盘键，亦可是逻辑开关键)⑦按压“南北紧急键”，则南北方向绿灯，东西方向红灯；再次按压“南北紧急键”，解除南北紧急通行状态。
(“南北紧急键”可是键盘键，亦可是逻辑开关键)"⑧按 <ESC>键退出程序。
备注：1、按键用 8255A 芯片的 PC 口实现或用键盘模拟实现。
2、8253定时到可以通过8259，用中断的方式实现定时器。
《微机原理与接口技术》课程设计报告题目：十字路口交通灯设计学院：信息工程学院专业：通信工程目录1、摘要 (1)2、硬件电路图 (2)3、AT89C51功能介绍 (3)4、交通灯程序设计思路 (5)5、交通灯运行流程图 (6)6、源代码函数说明 (6)7、交通灯设置红绿灯时间结果图 (8)8、心得与体会 (9)9、源程序代码 (10)摘要十字道口的红绿灯是交通法规的无声命令，是司机和行人的行为准则。
十字道口的交通红绿灯控制是保证交通安全和道路畅通的关键。
当前，国内大多数城市正在采用“自动”红绿交通灯，它具有固定的“红灯—绿灯”转换间隔，并自动切换。
它们一般由“通行与禁止时间控制显示、红黄绿三色信号灯和方向指示灯”三部分组成。
通常，生活中常见的红绿灯控制为，红灯六十秒，绿灯四十五秒，黄灯三秒等，因道路，车辆，城市交通规划而异，此次，基于proteus仿真十字路口的交通灯控制系统，设定南北方向绿灯15秒，黄灯5s，东西方向绿灯10s，黄灯5s。
系统基于MSC-51系列单片机89C51为中心器件来设计交通灯，显示器件为LED 红绿灯，LCD数码管。
采用c51编程，简单易懂，将功能模块化，除了可以实现红绿灯按要求变化，还通过proteus里的按钮，设置了键盘函数，可以按要求调整红绿灯亮的时间，并且还有重置（初始化）按钮。
一.功能概述1.设计任务：交通灯的硬件设计和软件设计2.设计目的：（1）.初步了解和认识51单片机的工作原理，引脚图。
（2）.掌握单片机相关接口技术和相关外围芯片的特性。
( 3 ).通过实际的设计程序，查找资料，调试程序，熟悉keil和proteus软件仿真，理解并熟悉模块化程序设计方法和调试。
3.基本要求：利用单片机的定时器产生秒信号，控制十字路口的红、绿、黄灯交替点亮和熄灭，并且用 4 只LED 数码管显示十字路口两个方向的剩余时间。
当东西方向亮绿灯时，南北方向红灯亮起；反之，如果南北方向亮绿灯，同时东西方向亮绿灯；绿灯亮时车辆行驶，红灯亮时车辆停止。
竭诚为您提供优质文档/双击可除plc交通信号灯控制实验报告篇一：交通灯pLc控制实验报告交通灯的pLc控制实验报告学院：自动化学院班级：0811103姓名：张乃心学号：20XX213307实验目的1．熟悉pLc编程软件的使用和程序的调试方法。
2．加深对pLc循环顺序扫描的工作过程的理解。
3．掌握pLc的硬件接线方法。
4．通过pLc对红绿灯的变时控制，加深对pLc按时间控制功能的理解。
5．熟悉掌握pLc的基本指令以及定时器指令的正确使用方法。
实验设备1．含可编程序控制器microLogix1500系列pLc的Demo 实验箱一个2．可编程序控制器的编程器一个（装有编程软件的pc 电脑）及编程电缆。
3．导线若干实验原理交通指挥信号灯图I/o端子分配如下表注：pLc的24VDc端接Demo模块的24V+；pLc的com端接Demo模块的com。
系统硬件连线与控制要求采用1764-L32Lsp型号的microLogix1500可编程控制器，进行I/o端子的连线。
它由220VAc供电，输入回路中要串入24V直流电源。
1764系列可编程控制器的产品目录号的各位含义如下示。
1764：产品系列的代号L：基本单元24：32个I/o点（12个输入点，12个输出点）b：24V 直流输入w：继电器输出A：100/240V交流供电下图为可编程控制器控制交通信号灯的I/o端子的连线图。
本实验中模拟交通信号灯的指示灯由24V直流电源供电。
o/2-o/4为南北交通信号灯，o/5-o/7为东西交通信号灯。
实现交通指挥信号灯的控制，交通指挥信号灯的布置，控制要求如下：（1）信号灯受一个启动开关控制，当启动开关接通时，信号灯系统开始正常工作，且先南北红灯亮，东西绿灯亮。
当启动开关断开时，所有信号灯熄灭。
（2）南北红灯维持25秒。
在南北红灯亮的同时东西绿灯也亮，并维持20秒。
到20秒时，东西绿灯闪亮，闪亮3秒后熄灭。
在东西绿灯熄灭时，东西黄灯亮，并维持2秒。
桂林电子科技大学微机单片机接口设计报告指导老师:吴兆华学生:冯贤明学号: 092011133桂林电子科技大学机电工程学院一设计题目 (1)二设计目的要求和意义 (1)2.1设计目的要求 (1)2.2 系统设计意义 (1)三系统硬件电路图设计 (2)3.1 系统结构框图 (2)3.2 系统硬件电路图 (2)3.3 电路设计PCB图 (3)四程序流程图与源代码 (4)4.1 程序流程图 (4)4.2 程序源代码 (4)五系统功能分析与说明 (5)5.1 微处理器 (5)5.2 复位电路的设计 (9)5.3 二极管输出电路 (9)5.4 晶振电路 (10)5.5 制作PCB图 (10)六设计体会 (12)七参考文献 (13)一设计题目按桂林市微笑堂十字街的交通规则用AT89S51单片机控制红、绿、黄交通灯亮及闪烁时间与顺序。
二设计目的要求和意义2.1设计目的要求1通过单片机最小系统的设计，了解常用单片机应用系统开发手段和过程，进一步熟悉和掌握单片机的结构和工作原理，并能初步掌握一般单片机控制系统的编程和应用，从而进一步加深对单片机理论知识的理解。
2 掌握单片机内部功能模块。
如定时器/计数器、中断系统、存储器、I/O口等；3 掌握单片机的接口及相关外围芯片的特性、使用与控制方法；4 掌握单片机的编程方法，调试方法；5 掌握单片机应用系统的构建和使用，为以后设计和实现单片机应用系统打下良好的基础。
6.学会使用并熟练掌握电路绘制软件Protel99SE（或DXP）；7.掌握电路图绘制及PCB图布线技巧。
2.2 系统设计意义1、在系统掌握单片机相应基础知识的前提下，熟悉单片机最小应用系统的设计方法及系统设计的基本步骤。
2、完成所需单片机最小应用系统原理图设计绘制的基础上完成系统的电路图设计。
3、完成系统所需的硬件设计制作，在提高实际动手能力的基础上进一步巩固所学知识。
4、进行题目要求功能基础上的软件程序编程，会用相应软件进行程序调试和测试工作。
//功能：模拟交通灯控制C51参考程序
具体实现功能：
1、正常时信号灯控制：
（1）初始状态东西南北全为红灯（5s）；
（2）东西绿灯、南北红灯（10s）；
（3）东西绿灯闪烁3次，南北红灯；
（4）东西黄灯、南北红灯（2s）；
（5）东西红灯、南北绿灯（10s）；
（6）东西红灯，南北绿灯闪烁3次；
（7）东西红灯，南北黄灯（2s）；
（8）转（2）。
2、特殊情况下，东西方向绿灯放行（5s）
3、紧急情况下，如有急救车通过时，东西和南北两个方向的交通灯全为红灯（10s），急救车通过后恢复正常信号。
紧急情况优先级高于特殊情况。
4、其他提高部分：实现智能交通灯控制（略，自行考虑并编写）
（1）各路口红绿灯点亮时间可调整；
（2）数码管显示各路口的点亮时间并作每秒减“1”操作；
（3）左转灯设计。
（4）自己设想一些特殊情况并加以处理。
分析：
按键S1、S2模拟紧急情况和特殊情况的发生，当S1、S2为高电平（不按按键）时，表示正常情况。
当S1为低电平（按下按键）时，表示紧急情况，将S1信号接至INT0脚（P3.2）即可实现外部中断0的中断申请。
当S2为低电平（按下按键）时，表示特殊情况，将S2信号接至INT1脚（P3.3）即可实现外部中断1的中断申请。
程序设计：
由上述流程图，程序需要多个不同延时时间，2s、5s、10s等，假定信号灯闪烁时亮灭时间各为0.5s，则可将0.5s延时作为基本的延时时间。
#include <reg51.h>
unsigned char t0, t1; //定义全局变量，用来保存延时时间循环次数
//函数名：delay0_5s1
//函数功能：用T1的方式1编制0.5秒延时程序，假定系统采用12MHz晶振，定
// 时器1、工作方式1定时50ms，再循环10次即可定时到0.5秒
//形式参数：无
//返回值：无
void delay0_5s1( )
{
for(t0=0;t0<0x0a;t0++) // 采用全局变量t0作为循环控制变量
{
TH1=0x3c; // 设置定时器初值
TL1=0xb0;
TR1=1; // 启动T1
while(!TF1); // 查询计数是否溢出，即定时50ms时间到，TF1=1
TF1=0; // 50ms定时时间到，将定时器溢出标志位TF1清零
}
}
//函数名：delay_t1
//函数功能：实现0～127.5秒的延时
//形式参数：unsigned char t;
// 延时时间为0.5秒×t（0～255）
//返回值：无
void delay_t1(unsigned char t)
{
for(t1=0;t1<t;t1++) // 采用全局变量t0作为循环控制变量
delay0_5s1();
}
//函数：int_0
//函数功能：外部中断0中断函数，紧急情况处理，当CPU响应外部中断0的中断请求时，// 自动执行该函数，实现两个方向红灯同时亮10秒
//形式参数：无
//返回值：无
void int_0( ) interrupt 0 // 紧急情况中断
{
unsigned char i,j,k,l,m;
i=P1; // 保护现场，暂存P1口、t0、t1、TH1、TH0
j=t0;
k=t1;
l=TH1;
m=TL1;
P1=0xdb; // 两个方向都是红灯
delay_t1(20); // 延时10秒
P1=i; // 恢复现场，恢复进入中断前P1口、t0、t1、TH1、TH0
t0=j;
t1=k;
TH1=l;
TL1=m;
}
//函数：int_1
//函数功能：外部中断1中断函数，特殊情况处理，当CPU响应外部中断1的中断请求时，// 自动执行该函数，实现东西方向放行5秒
//形式参数：无
//返回值：无
void int_1( ) interrupt 2 // 特殊情况中断
{
unsigned char i,j,k,l,m;
EA=0; //关中断
i=P1; // 保护现场，暂存P1口、t0、t1、TH1、TH0
j=t0;
k=t1;
l=TH1;
m=TH0;
EA=1; // 开中断
P1=0xf3; // 东西方向放行
delay_t1(10); // 延时5秒
EA=0; // 关中断
P1=i; // 恢复现场，恢复进入中断前P1口、t0、t1、TH1、TH0
t0=j;
t1=k;
TH1=l;
TH0=m;
EA=1; //开中断
}
void main( ) //主函数
{
unsigned char k;
TMOD=0x10; // T1工作在方式1
EA=1; // 开放总中断允许位
EX0=1; // 开外部中断0中断允许位
IT0=1; // 设置外部中断0为下降沿触发
EX1=1; // 开外部中断1中断允许位
IT1=1; // 设置外部中断1为下降沿触发
P1=0xdb; // 两个方向都是红灯
delay_t1(10); // 延时5秒
while(1)
{
P1=0xf3; // A绿灯，B红灯，延时10秒
delay_t1(20);
for(k=0;k<3;k++) // A绿灯闪烁3次
{
P1=0xf3;
delay0_5s1(); // 延时0.5秒
P1=0xfb;
delay0_5s1(); // 延时0.5秒
}
P1=0xeb; // A黄灯，B红灯，延时2秒
delay_t1(4);
P1=0xde; // A红灯，B绿灯，延时10秒
delay_t1(20);
for(k=0;k<3;k++) // B绿灯闪烁3次
{
P1=0xde;
delay0_5s1(); // 延时0.5秒
P1=0xdf;
delay0_5s1(); // 延时0.5秒
}
P1=0xdd; // A红灯，B黄灯，延时2秒
delay_t1(4);
}
}。
