TLP152原装东芝光藕中文资料及电路图

TLP521-4四路光耦合一、简介TLP521是可控制的光电藕合器件，光电耦合器广泛作用在电脑终端机，可控硅系统设备，测量仪器，影印机，自动售票，家用电器，如风扇，加热器等电路之间的信号传输，使之前端与负载完全隔离，目的在于增加安全性，减小电路干扰，减化电路设计。

东芝TLP521－1，－2和－4组成的砷化镓红外发光二极管耦合到光三极管。

二、引脚图T LP521－2提供两个孤立的光耦8引脚塑料封装，而TLP521－4提供4个孤立的光耦中16引脚三、原理分析1脚：正极 2脚：负极 3脚：发射极 4脚：集电极一般系统中如上图图进行光耦设计（只标明一组，其余组均按此设计）。

光耦的输入端是一个发光二极管，加电阻是为了限制电流，不加电阻容易烧毁。

加二极管（IN4148）主要为了保护光耦。

四、输入输出介绍左图为上拉电阻，此时光敏三极管构成反相放大器，即当无输入信号时，发光二极管截止，其因无电流流过不发光，故使光敏三极管因无无光照而截止，即其集电极电流Ic=0，集电极输出TD5=VCC - Ic*R2=VCC- 0*R5=VCC，此时输出TD5为高电平（VCC）。

当有输入信号时，发光二极管因流有足够电流而发光，此时光敏三极管因有光照照而饱和导通，其R2的电压降VR5=VCC，故使其集电极对地电压=0V，此时输出TD5为低电平（≈0V）。

右图为下拉电阻，即：光敏三极管的集电极接VCC，而发射极接电阻R2，R2下端接地，即构成射极跟随器形式，由发射机输出。

此时输出相位与上1、2相反，即：当无输入信号时，发光二极管截止，其因无电流流过不发光，故使光敏三极管因无无光照而截止，即其发射极电流Ie=0，故发射极对地输出电压=0V。

当有输入信号时，发光二极管因流有足够电流而发光，此时光敏三极管因有光照照而饱和导通，其R2电压=VCC，即发射极对地电压=VCC。

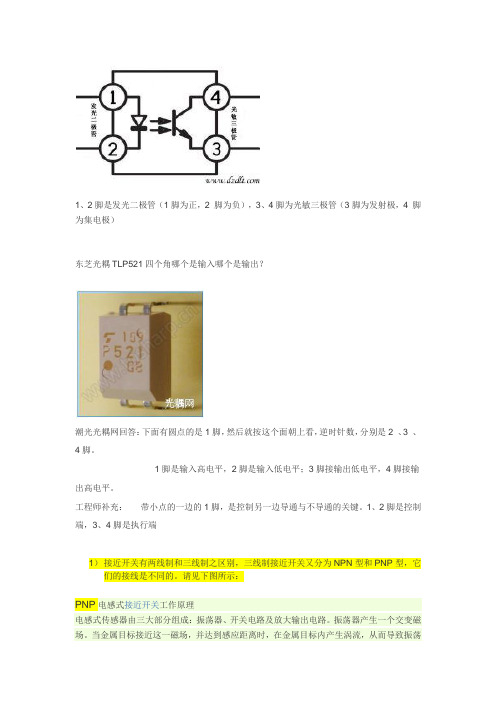

1、2脚是发光二极管（1脚为正，2 脚为负），3、4脚为光敏三极管（3脚为发射极，4 脚为集电极）东芝光耦TLP521四个角哪个是输入哪个是输出？潮光光耦网回答：下面有圆点的是1脚，然后就按这个面朝上看，逆时针数，分别是2 、3 、4脚。

1脚是输入高电平，2脚是输入低电平；3脚接输出低电平，4脚接输出高电平。

工程师补充：带小点的一边的1脚，是控制另一边导通与不导通的关键。

1、2脚是控制端，3、4脚是执行端1）接近开关有两线制和三线制之区别，三线制接近开关又分为NPN型和PNP型，它们的接线是不同的。

请见下图所示：PNP电感式接近开关工作原理电感式传感器由三大部分组成：振荡器、开关电路及放大输出电路。

振荡器产生一个交变磁场。

当金属目标接近这一磁场，并达到感应距离时，在金属目标内产生涡流，从而导致振荡衰减，以至停振。

振荡器振荡及停振的变化被后级放大电路处理并转换成开关信号，触发驱动控制器件，从而达到非接触式之检测目的。

PNP的接近开关棕色的线接+24V，蓝色线接0V, 黑色线是输出线（输出高电平）。

黑色线与蓝色线之间接负载！光耦的工作原理(2011-10-12 12:46)分类：未分类在一些实验室或高要求场合，为了实验人员的安全，一般将实验的输入电源采用1：1的工频变压器与市电进行隔离，这样一来，实验室实验人员无论碰到线路的哪一根线都不会有触电的危险，因为隔离电源与大地是没有连接的。

在工业控制设备中，有时候要求两个系统之间的电源地线隔离，如隔离地线噪声、隔离高共模电压等，采用带变压器的直流变换器，将两个电源之间隔开，使他们相互独立。

在一般的隔离电源中，光耦隔离反馈是一种简单、低成本的方式。

但对于光耦反馈的各种连接方式及其区别，目前尚未见到比较深入的研究。

而且在很多场合下，由于对光耦的工作原理理解不够深入，光耦接法混乱，往往导致电路不能正常工作。

本研究将详细分析光耦工作原理，并针对光耦反馈的几种典型接法加以对比研究。

TLP521是可控制的光电藕合器件，光电耦合器广泛作用在电脑终端机，可控硅系统设备，测量仪器，影印机，自动售票，家用电器，如风扇，加热器等电路之间的信号传输，使之前端与负载完全隔离，目的在于增加安全性，减小电路干扰，减化电路设计。

东芝TLP521－1，－2和－4组成的砷化镓红外发光二极管耦合到光三极管。

该TLP521－2提供了两个孤立的光耦8引脚塑料封装，而TLP521－4提供了4个孤立的光耦中16引脚塑料DIP封装集电极-发射极电压： 55Ｖ（最小值）经常转移的比例： 50 ％（最小）隔离电压： 2500 Vrms （最小）图1 TLP521 TLP521-2 TLP521-4 光藕内部结构图及引脚图图2 TLP521-2 光电耦合器引脚排列图Absolute Maximum Ratings 绝对最大额定值(Ta = 25℃)注：使用连续负载很重的情况下（如高温/电流/温度/电压和重大变化等），可能会导致本产品的可靠性下降明显甚至损坏。

Recommended Operating Conditions建议操作条件*1: Ex. rank GB: TLP521−1 (GB)(Note): Application type name for certification test, please use standard product type name, i.e.TLP521−1 (GB): TLP521−1, TLP521−2 (GB): TLP521−2Individual Electrical Characteristic 单独的电气特性参数(Ta = 25℃)Coupled Electrical Characteristic 耦合电气特性参数s(Ta = 25℃)Isolation Characteristic 耦合电气特性参数(Ta = 25℃)Switching Characteristic 开关特性参数(Ta = 25℃)图3 TLP521-1 封装图图4 TLP521-2 封装图图5 TLP521-4 封装图图6 开关时间测试电路特性曲线图：应用电路：图7 打开或关闭12V直流电动机的TTL控制信号输入电路图74HC04 特性:∙缓冲输入∙传输延迟(典型值): 6ns at V CC = 5V, C L = 15pF, T A= 25°C∙扇出（驱动）能力： (在温度范围内)- 标准输出 . . . . . . . . . . . . . . . 10 LSTTL Loads- 总线驱动 . . . . . . . . . . . . . . . 15 LSTTL Loads ∙宽工作温度范围 . . . –55°C to 125°C∙对称的传输延迟和转换时间∙相对于LSTTL逻辑IC，功耗减少很多∙HC Types- 工作电压：2V到6V- 高抗扰度: N IL = 30%, N IH= 30% of V CC at V CC = 5V∙HCT Types- 工作电压：4.5V到5.5V- 兼容直接输入LSTTL逻辑信号, V IL= 0.8V (Max), V IH = 2V (Min)- 兼容CMOS逻辑输入, I l1μA at V OL, V O该74HC04/74HCT04是高速CMOS器件，低功耗肖特基的TTL(LSTTL)电路。

在一般的隔离电源中，光耦隔离反馈是一种简单、低成本的方式。

但对于光耦反馈的各种连接方式及其区别，目前尚未见到比较深入的研究。

而且在很多场合下，由于对光耦的工作原理理解不够深入，光耦接法混乱，往往导致电路不能正常工作。

本研究将详细分析光耦工作原理，并针对光耦反馈的几种典型接法加以对比研究。

1 常见的几种连接方式及其工作原理常用于反馈的光耦型号有TLP521、PC817等。

这里以TLP521为例，介绍这类光耦的特性。

TLP521的原边相当于一个发光二极管，原边电流If越大，光强越强，副边三极管的电流Ic越大。

副边三极管电流Ic与原边二极管电流If的比值称为光耦的电流放大系数，该系数随温度变化而变化，且受温度影响较大。

作反馈用的光耦正是利用“原边电流变化将导致副边电流变化”来实现反馈，因此在环境温度变化剧烈的场合，由于放大系数的温漂比较大，应尽量不通过光耦实现反馈。

此外，使用这类光耦必须注意设计外围参数，使其工作在比较宽的线性带内，否则电路对运行参数的敏感度太强，不利于电路的稳定工作。

通常选择TL431结合TLP521进行反馈。

这时，TL431的工作原理相当于一个内部基准为2.5 V的电压误差放大器，所以在其1脚与3脚之间，要接补偿网络。

常见的光耦反馈第1种接法，如图1所示。

图中，Vo为输出电压，Vd为芯片的供电电压。

com信号接芯片的误差放大器输出脚，或者把PWM 芯片(如UC3525)的内部电压误差放大器接成同相放大器形式，com信号则接到其对应的同相端引脚。

注意左边的地为输出电压地，右边的地为芯片供电电压地，两者之间用光耦隔离。

图1所示接法的工作原理如下：当输出电压升高时，TL431的1脚(相当于电压误差放大器的反向输入端)电压上升，3脚(相当于电压误差放大器的输出脚)电压下降，光耦TLP521的原边电流If增大，光耦的另一端输出电流Ic增大，电阻R4上的电压降增大，com引脚电压下降，占空比减小，输出电压减小；反之，当输出电压降低时，调节过程类似。

光电耦合器(光耦)参数及资料市场常见光耦内部图：4-Pin Phototransistor Output; GaAs Input型号(规格) 厂牌CTR @10 mA I F (%)BV CEO(V)minBV CBO(V)maxV CE (sat)(V)maxt ON/ t OFF(uS)maxV ISOAC[RMS] min maxTLP521-1TOSHIBA506005572/3TLP521-2TOSHIBA506005572/3TLP521-4TOSHIBA1006005572/3TLP621-1TOSHIBA506005572/310kV光电耦合器（简称光耦）是开关电源电路中常用的器件。

光电耦合器分为两种：一种为非线性光耦，另一种为线性光耦。

常用的4N系列光耦属于非线性光耦常用的线性光耦是PC817A—C系列。

非线性光耦的电流传输特性曲线是非线性的，这类光耦适合于弄开关信号的传输，不适合于传输模拟量。

线性光耦的电流传输手特性曲线接进直线，并且小信号时性能较好，能以线性特性进行隔离控制。

开关电源中常用的光耦是线性光耦。

如果使用非线性光耦，有可能使振荡波形变坏，严重时出现寄生振荡，使数千赫的振荡频率被数十到数百赫的低频振荡依次为号调制。

由此产生的后果是对彩电，彩显，VCD，DCD等等，将在图像画面上产生干扰。

同时电源带负载能力下降。

在彩电，显示器等开关电源维修中如果光耦损坏，一定要用线性光耦代换。

常用的4脚线性光耦有PC817A----C。

PC111 TLP521等常用的六脚线性光耦有：TLP632 TLP532 PC614 PC714 PS2031等。

常用的4N25 4N26 4N35 4N36是不适合用于开关电源中的，因为这4种光耦均属于非线性光耦。

以下是目前市场上常见的高速光藕型号：100K bit/S:6N138、6N139、PS87031M bit/S:6N135、6N136、CNW135、CNW136、PS8601、PS8602、PS8701、PS9613、PS9713、CNW4502、HCPL-2503、HCPL-4502、HCPL-2530（双路）、HCPL-2531（双路）10M bit/S:6N137、PS9614、PS9714、PS9611、PS9715、HCPL-2601、HCPL-2611、HCPL-2630（双路）、HCPL－2631（双路）光耦合器的增益被称为晶体管输出器件的电流传输比 (CTR)，其定义是光电晶体管集电极电流与LED正向电流的比率(ICE/IF)。

TLP521是可控制的光电藕合器件，光电耦合器广泛作用在电脑终端机，可控硅系统设备，测量仪器，影印机，自动售票，家用电器，如风扇，加热器等电路之间的信号传输，使之前端与负载完全隔离，目的在于增加安全性，减小电路干扰，减化电路设计。

东芝TLP521－1，－2和－4组成的砷化镓红外发光二极管耦合到光三极管。

该TLP521－2提供了两个孤立的光耦8引脚塑料封装，而TLP521－4提供了4个孤立的光耦中16引脚塑料DIP封装集电极-发射极电压：55Ｖ（最小值）经常转移的比例：50 ％（最小）隔离电压：2500 Vrms （最小）图1 TLP521 TLP521-2 TLP521-4 光藕内部结构图及引脚图图2 TLP521-2 光电耦合器引脚排列图Characteristic 参数Symbol符号Rating 数值Unit 单位TLP521−1TLP521−2TLP521−4LED Forward current 正向电流IF70 50 mA Forward current derating 正向电流减率ΔIF/℃−0.93(Ta≥50℃) −0.5(Ta≥25℃) mA/℃Pulse forward current 瞬间正向脉冲电流IFP 1 (100μ pulse, 100pps) A Reverse voltage 反向电压VR 5 V Junction temperature 结温Tj125 ℃接收侧Collector−emitter voltage 集电极发射极电压VCEO55 V Emitter−collector voltage 发射极集电极电压VECO7 V Collector current 集电极电流IC50 mA注：使用连续负载很重的情况下（如高温/电流/温度/电压和重大变化等），可能会导致本产品的可靠性下降明显甚至损坏。

(Note): Application type name for certification test, please use standard producttype name, i.e.TLP521−1 (GB): TLP521−1, TLP521−2 (GB): TLP521−2。

TLP521-4中文资料TLP521是可控制的光电藕合器件，光电耦合器广泛作用在电脑终端机，可控硅系统设备，测量仪器，影印机，自动售票，家用电器，如风扇，加热器等电路之间的信号传输，使之前端与负载完全隔离，目的在于增加安全性，减小电路干扰，减化电路设计。

东芝TLP521－1，－2和－4组成的砷化镓红外发光二极管耦合到光三极管。

该TLP521－2提供了两个孤立的光耦8引脚塑料封装，而TLP521－4提供了4个孤立的光耦中16引脚塑料DIP封装集电极-发射极电压： 55Ｖ（最小值）经常转移的比例： 50 ％（最小）隔离电压： 2500 Vrms （最小）图1 TLP521 TLP521-2TLP521-4 光藕内部结构图及引脚图图2 TLP521-2 光电耦合器引脚排列图Absolute Maximum Ratings 绝对最大额定值(Ta = 25℃)Characteristic 参数Symbol 符号Rating 数值Unit 单位TLP521−1TLP521−2 TLP521−4LED Forward current 正向电流IF7050mAForward current derating正向电流减率ΔIF/℃−(Ta≥50℃)−(Ta≥25℃)mA/℃Pulse forward current 瞬间正向脉冲电流IFP1 (100μ pulse, 100pps)AReverse voltage 反向电压VR5VJunction temperature 结温Tj125℃接收侧Collector−emitter voltage 集电极发射极电压VCEO55VEmitter−collector voltage 发射极集电极电压VECO7VCollector current 集电极电流IC50mACollector power dissipation (1 circuit) 集电极功耗PC150100mWCollector power dissipation derating (1 circuit Ta ≥ 25℃) 集电极功耗减率ΔPC/℃−−mW/℃Junction temperature 结温Tj125℃Storage temperature range 储存温度范围Tstg−55~125℃Operating temperature range 工作温度范围Topr−55~100℃Lead soldering temperature 无铅焊接温度Tsol260 (10 s)℃Total package power dissipation整体功耗PT250150mWTotal package power dissipation derating (Ta≥25℃) 整体功耗减率ΔPT/℃−−mW/℃Isolation voltage 隔离电压BVS2500(AC,1Min 最小, .≤60%)Vrms注：使用连续负载很重的情况下（如高温/电流/温度/电压和重大变化等），可能会导致本产品的可靠性下降明显甚至损坏。

概述CYTLP521是可控制的光电藕合器件，电路之间的信号传输，使之前端与负载完全隔离，目的在于增加安全性，减小电路干扰，减化电路设计。

四引脚封装，三种形式（DIP 、DIP-M 、SMD ）特性∙ 电流转换比 (CTR)范围: 50~600% （I F =5mA ,V CE =5V ） ∙ 输入-输出隔离电压 (Viso=5000 Vrms) ∙ 集电极-发射极击穿电压BV CEO ≥80VApplications∙ 开关电源，智能电表 ∙ 工业控制，测量仪器 ∙ 办公设备，比如复印机∙家用电器，比如空调、风扇、热水器等结构原理图和封装34Absolute Maximum Ratings (Ta=25︒C)光电特性 (Ta=25 C)C FCTR分级表图.1 测试电路INPUTTest C ircuit f or Response Time图.2电流转换比CTR(%)正向电流 I F (mA) 图.3 正向电流 vs. 正向电压曲线图正向电流IF(mA)正向电压 V F (V)图.4集电极电流IC(mA)CE图.5相对电流转换比 (%)图.6 饱和压价 V C E (s a t) (V )图集电极暗电流 I C E O (n A )图.8 响应时间 vs. 负载电阻曲线图响应负载电阻R L (k Ω)图.9 频率响应曲线图电压增益A v (d B )频率 f (kHz)图饱和压降 V C E (s a t ) (V )F外形尺寸Unit: mm (inch)0.52.31.2回流焊温度曲线图T e m p e r a t u r e ()℃25包装■ DIP-4 条管包装1)每箱数量：60000只2)内包装：i.每条管100 只，采用防静电条管，条管上有商标、防静电标志。

ii.每盒60条管3)示意图:■ SMD-4 编带包装1)每卷数量：2000只. 每箱数量：40000 只.2)内包装：每卷盘2000只.3)示意图：卓睿研发有限公司地址：邮政编码：电话Tel: 传真Fax: 电邮Email:卓睿研发有限公司保留在任何时候修改此规格的权利，以改善设计性能和提供更好的产品，恕不另行通知。

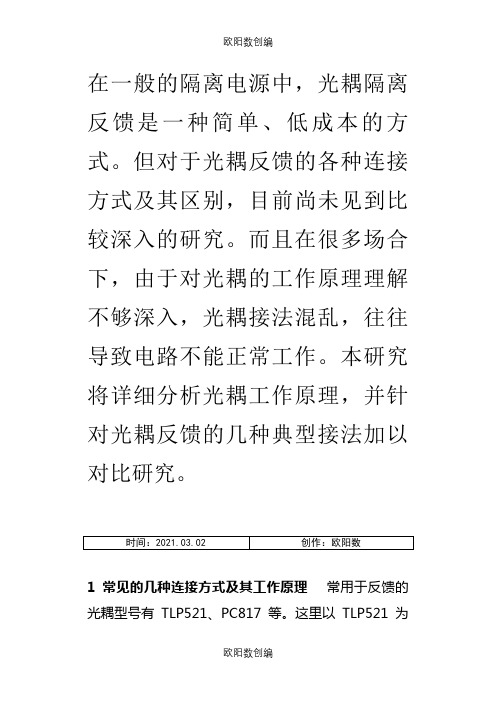

在一般的隔离电源中，光耦隔离反馈是一种简单、低成本的方式。

但对于光耦反馈的各种连接方式及其区别，目前尚未见到比较深入的研究。

而且在很多场合下，由于对光耦的工作原理理解不够深入，光耦接法混乱，往往导致电路不能正常工作。

本研究将详细分析光耦工作原理，并针对光耦反馈的几种典型接法加以对比研究。

1 常见的几种连接方式及其工作原理常用于反馈的光耦型号有TLP521、PC817等。

这里以TLP521为例，介绍这类光耦的特性。

TLP521的原边相当于一个发光二极管，原边电流If越大，光强越强，副边三极管的电流Ic越大。

副边三极管电流Ic与原边二极管电流If的比值称为光耦的电流放大系数，该系数随温度变化而变化，且受温度影响较大。

作反馈用的光耦正是利用“原边电流变化将导致副边电流变化”来实现反馈，因此在环境温度变化剧烈的场合，由于放大系数的温漂比较大，应尽量不通过光耦实现反馈。

此外，使用这类光耦必须注意设计外围参数，使其工作在比较宽的线性带内，否则电路对运行参数的敏感度太强，不利于电路的稳定工作。

通常选择TL431结合TLP521进行反馈。

这时，TL431的工作原理相当于一个内部基准为2.5 V的电压误差放大器，所以在其1脚与3脚之间，要接补偿网络。

常见的光耦反馈第1种接法，如图1所示。

图中，Vo为输出电压，Vd为芯片的供电电压。

com信号接芯片的误差放大器输出脚，或者把PWM 芯片(如UC3525)的内部电压误差放大器接成同相放大器形式，com信号则接到其对应的同相端引脚。

注意左边的地为输出电压地，右边的地为芯片供电电压地，两者之间用光耦隔离。

图1所示接法的工作原理如下：当输出电压升高时，TL431的1脚(相当于电压误差放大器的反向输入端)电压上升，3脚(相当于电压误差放大器的输出脚)电压下降，光耦TLP 521的原边电流If增大，光耦的另一端输出电流Ic增大，电阻R4上的电压降增大，com 引脚电压下降，占空比减小，输出电压减小；反之，当输出电压降低时，调节过程类似。

光耦参数及资料光电耦合器(光耦)参数及资料市场常见光耦内部图：4-Pin Phototransistor Output; GaAs Input型号(规格) 厂牌CTR @10 mA IF(%)BVCEO(V)minBVCBO(V)maxVCE (sat)(V)maxtON/ tOFF(uS)maxVISOAC[RMS] min maxTLP521-1 TOSHIBA 50 600 55 7 0.4 2/3 2.5kV TLP521-2 TOSHIBA 50 600 55 7 0.4 2/3 2.5kV TLP521-4 TOSHIBA 100 600 55 7 0.4 2/3 2.5kV TLP621-1 TOSHIBA 50 600 55 7 0.4 2/3 10kV TLP721 TOSHIBA 50 600 55 7 0.4 3/3 4.0kV PS2501 NEC 80 600 80 7 0.3 3/5 5.0kV PS2561 NEC 80 400 80 7 0.3 3/5 5.0kV光电耦合器（简称光耦）是开关电源电路中常用的器件。

光电耦合器分为两种：一种为非线性光耦，另一种为线性光耦。

常用的4N系列光耦属于非线性光耦常用的线性光耦是PC817A—C系列。

非线性光耦的电流传输特性曲线是非线性的，这类光耦适合于弄开关信号的传输，不适合于传输模拟量。

线性光耦的电流传输手特性曲线接进直线，并且小信号时性能较好，能以线性特性进行隔离控制。

开关电源中常用的光耦是线性光耦。

如果使用非线性光耦，有可能使振荡波形变坏，严重时出现寄生振荡，使数千赫的振荡频率被数十到数百赫的低频振荡依次为号调制。

由此产生的后果是对彩电，彩显，VCD，DCD等等，将在图像画面上产生干扰。

同时电源带负载能力下降。

在彩电，显示器等开关电源维修中如果光耦损坏，一定要用线性光耦代换。

常用的4脚线性光耦有PC817A----C。

PC111 TLP521等常用的六脚线性光耦有：TLP632 TLP532 PC614 PC714 PS2031等。
