风力发电机组齿轮箱故障诊断

风力发电机组齿轮箱故障诊断
齿轮箱是风力发电机组的核心组件之一，它起到传递风轮动力、调节转速和扩大扭矩等重要作用。

齿轮箱的故障会影响整个发电系统的运行和效率，因此对齿轮箱故障进行及时、准确的诊断至关重要。

齿轮箱的故障可以分为机械故障和电气故障两大类。

机械故障包括齿轮磨损、断裂、齿面剥落、轴承损坏等，电气故障包括电机绕组短路、绝缘击穿等。

下面将从机械故障和电气故障两个方面介绍齿轮箱故障的诊断方法。

机械故障的诊断主要依靠振动和声学信号分析。

振动分析可以通过安装振动传感器来收集齿轮箱的振动信号，然后利用谱分析技术对信号进行处理和分析，可以识别出齿轮磨损、断裂、齿面剥落等故障类型。

声学信号分析则是利用齿轮箱产生的噪声信号，通过声学传感器收集并进行信号处理和分析，可以判断其声音频谱的异常情况，以诊断齿轮箱是否存在故障。

电气故障的诊断主要通过电气参数检测和绝缘测试。

电气参数检测可以通过测量电机的电压、电流和温度等参数来判断其工作状态。

当电气参数出现异常时，可能是电机绕组短路、绝缘击穿等电气故障的信号。

绝缘测试是通过在电机绕组和地之间加压，检测绝缘阻抗来判断绝缘状态的好坏。

如果绝缘阻抗不达标，可能会导致电气故障的发生。

还可以利用红外热像仪进行温度检测，通过观察齿轮箱各个部位的温度分布，可以判断是否存在异常的热点，在故障预警方面起到了重要的作用。

风力发电机组齿轮箱故障的诊断主要依靠振动和声学信号分析、电气参数检测和绝缘测试等技术手段。

综合利用这些方法，可以及时发现齿轮箱故障，并进行相应的维修和保养，提高风力发电机组的可靠性和运行效率。

风力发电机组齿轮箱故障诊断1. 引言1.1 背景介绍齿轮箱是风力发电机组中的重要组成部分，承担着转动力传递和速度变换的功能。

由于长期运行和恶劣环境条件的影响，齿轮箱容易出现各种故障，影响发电机组的正常运行和发电效率。

及时准确地诊断齿轮箱故障尤为重要。

随着风力发电技术的飞速发展，齿轮箱故障诊断技术也在不断创新和完善。

通过对齿轮箱故障进行精确诊断，可以有效提高风力发电机组的运行可靠性和安全性，降低运维成本，延长设备寿命，最大限度地实现风能资源的利用。

本文旨在对风力发电机组齿轮箱故障诊断方法进行概述，探讨常见的齿轮箱故障特征，介绍故障诊断技术和原理，分析振动信号分析方法和温度监测技术的应用，并总结齿轮箱故障诊断的重要性和未来发展趋势。

希望通过本文的研究，为风力发电行业的技术进步和发展贡献一份力量。

1.2 研究目的研究目的：本文旨在探讨风力发电机组齿轮箱故障诊断的方法与技术，提供有效的故障诊断方案，为风力发电行业提供更加可靠、高效的运维保障。

通过对常见齿轮箱故障特征、故障诊断技术及原理、振动信号分析方法、温度监测技术等方面进行综合分析与研究，旨在提高齿轮箱故障的预警能力，减少故障带来的损失和影响，保障风力发电机组的安全稳定运行。

本研究还将探讨齿轮箱故障诊断的重要性，展望未来发展趋势，为该领域的深入研究和技术创新提供参考和借鉴。

通过本文的研究成果，期望能够为风力发电行业提供更加科学、可靠的齿轮箱故障诊断解决方案，推动行业的持续发展与进步。

1.3 研究意义风力发电机组在风能资源利用中起到至关重要的作用。

齿轮箱作为风力发电机组的核心部件之一，其故障诊断对于发电机组的正常运行至关重要。

研究齿轮箱故障诊断技术可以帮助提前发现和解决齿轮箱的故障问题，保障风力发电机组的运行稳定性和有效性。

齿轮箱故障诊断的研究意义主要体现在以下几个方面：在风力发电行业中，齿轮箱故障是一种常见的故障类型，及时准确地诊断齿轮箱故障可以有效降低故障率，延长齿轮箱的使用寿命，减少维修成本，提高发电效率；齿轮箱故障一旦发生，可能会导致整个风力发电机组的停机维修，给发电厂和电网带来损失，影响电力供应的稳定性，因此研究齿轮箱故障诊断技术对于保障电力供应的可靠性具有重要意义；齿轮箱故障诊断技术的研究也可以促进风力发电行业技术的进步和发展，推动我国清洁能源产业的发展。

高原型风力发电用齿轮箱的故障诊断与维修齿轮箱是高原型风力发电机组中的重要组成部分，承担着将风能转换为电能的重要任务。

然而，由于高原气候的复杂性和特殊性，高原型风力发电机组的齿轮箱故障率较高。

因此，及时准确地诊断和维修齿轮箱故障，对于确保风力发电机组的安全运行和可靠性具有重要意义。

一、高原型风力发电齿轮箱故障的常见原因及诊断方法1. 轴承故障：轴承是齿轮箱中最常见的故障点之一，主要原因是高原地区的低温和高寒环境对轴承的损伤较大。

诊断方法包括观察和分析振动信号、温度变化和噪音等。

如果发现轴承温度异常升高或振动信号变大，应及时检查和更换轴承。

2. 润滑油污染：高原地区的气候条件导致润滑油容易被污染，这会影响齿轮箱的正常运转。

通过监测润滑油的颜色、粘度和污染物含量等指标，可以及时发现润滑油污染的问题。

定期更换和维护润滑油系统是预防齿轮箱故障的重要措施。

3. 锈蚀和磨损：由于高原地区湿气和强烈的紫外线辐射，齿轮箱的金属表面容易产生锈蚀和磨损。

通过定期检查齿轮箱表面的状态，及时清除锈蚀和磨损，可以减少齿轮箱故障的发生。

4. 齿轮间隙变大：高原地区的低温和恶劣环境会导致齿轮材料的收缩，从而使齿轮之间的间隙逐渐变大。

通过齿轮箱的振动分析和测量齿轮的间隙，可以判断是否需要进行调整和更换齿轮。

二、高原型风力发电齿轮箱故障的维修方法1. 齿轮箱润滑系统维护：定期更换润滑油，清洗润滑油系统，确保润滑油的正常流动和清洁。

同时，检查油封和密封件的状态，防止润滑油泄漏。

2. 轴承维护和更换：定期检查轴承的磨损情况，及时更换和润滑轴承。

在更换轴承时，应选用适合高原环境的特殊轴承，并确保正确安装。

3. 齿轮间隙调整和更换：通过测量齿轮的间隙，判断是否需要进行调整和更换齿轮。

在更换齿轮时，应选用耐磨损、高强度的齿轮材料，并进行必要的校准工作。

4. 齿轮箱的清洁和防护：定期清洗齿轮箱，并对齿轮箱进行防护涂层处理，以防止锈蚀和损坏。

5. 振动监测和分析：安装振动传感器，对齿轮箱的振动信号进行监测和分析，及时发现故障的迹象，并采取相应的修复措施。

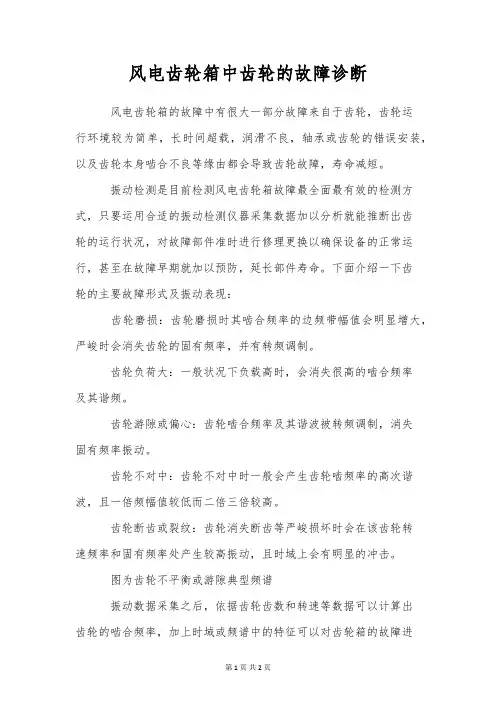

风电齿轮箱中齿轮的故障诊断风电齿轮箱的故障中有很大一部分故障来自于齿轮，齿轮运行环境较为简单，长时间超载，润滑不良，轴承或齿轮的错误安装，以及齿轮本身啮合不良等缘由都会导致齿轮故障，寿命减短。

振动检测是目前检测风电齿轮箱故障最全面最有效的检测方式，只要运用合适的振动检测仪器采集数据加以分析就能推断出齿轮的运行状况，对故障部件准时进行修理更换以确保设备的正常运行，甚至在故障早期就加以预防，延长部件寿命。

下面介绍一下齿轮的主要故障形式及振动表现：齿轮磨损：齿轮磨损时其啮合频率的边频带幅值会明显增大，严峻时会消失齿轮的固有频率，并有转频调制。

齿轮负荷大：一般状况下负载高时，会消失很高的啮合频率及其谐频。

齿轮游隙或偏心：齿轮啮合频率及其谐波被转频调制，消失固有频率振动。

齿轮不对中：齿轮不对中时一般会产生齿轮啮频率的高次谐波，且一倍频幅值较低而二倍三倍较高。

齿轮断齿或裂纹：齿轮消失断齿等严峻损坏时会在该齿轮转速频率和固有频率处产生较高振动，且时域上会有明显的冲击。

图为齿轮不平衡或游隙典型频谱振动数据采集之后，依据齿轮齿数和转速等数据可以计算出齿轮的啮合频率，加上时域或频谱中的特征可以对齿轮箱的故障进行诊断。

然而，实际应用中，由于齿轮箱中有多组齿轮和轴承，转速也并非一成不变，频谱分析往往有各种频率消失，有些频率非常接近，辨认比较困难。

这时我们需要依据测点位置结合振幅大小分析，针对每个齿轮箱，在其工作状态良好的状况下，采集得到基准的频谱，在状态监测和故障诊断中通过与基准频谱进行对比，来发觉问题。

对于轴承部位测量,假如各部位振动都很大,一般可能是齿轮问题,假如个别轴承部位振动大可能是轴承问题。

图为该齿轮拆开之后的照片，多个断齿，与诊断结果全都。

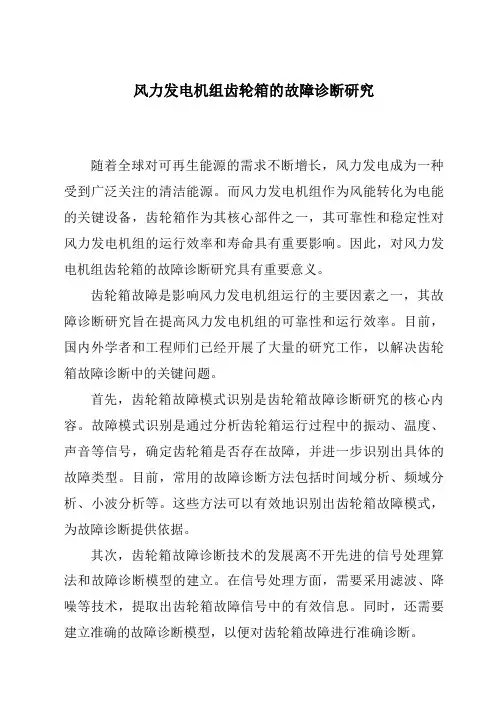

风力发电机组齿轮箱的故障诊断研究随着全球对可再生能源的需求不断增长，风力发电成为一种受到广泛关注的清洁能源。

而风力发电机组作为风能转化为电能的关键设备，齿轮箱作为其核心部件之一，其可靠性和稳定性对风力发电机组的运行效率和寿命具有重要影响。

因此，对风力发电机组齿轮箱的故障诊断研究具有重要意义。

齿轮箱故障是影响风力发电机组运行的主要因素之一，其故障诊断研究旨在提高风力发电机组的可靠性和运行效率。

目前，国内外学者和工程师们已经开展了大量的研究工作，以解决齿轮箱故障诊断中的关键问题。

首先，齿轮箱故障模式识别是齿轮箱故障诊断研究的核心内容。

故障模式识别是通过分析齿轮箱运行过程中的振动、温度、声音等信号，确定齿轮箱是否存在故障，并进一步识别出具体的故障类型。

目前，常用的故障诊断方法包括时间域分析、频域分析、小波分析等。

这些方法可以有效地识别出齿轮箱故障模式，为故障诊断提供依据。

其次，齿轮箱故障诊断技术的发展离不开先进的信号处理算法和故障诊断模型的建立。

在信号处理方面，需要采用滤波、降噪等技术，提取出齿轮箱故障信号中的有效信息。

同时，还需要建立准确的故障诊断模型，以便对齿轮箱故障进行准确诊断。

此外，齿轮箱故障诊断还需要考虑实际工况对故障诊断的影响。

由于风力发电机组的运行环境复杂多变，工况对齿轮箱故障诊断的准确性和可靠性提出了更高的要求。

因此，研究人员还需要分析不同工况下的齿轮箱故障特征，提出相应的故障诊断方法。

总之，风力发电机组齿轮箱的故障诊断研究对提高风力发电机组的可靠性和运行效率具有重要意义。

通过对齿轮箱故障模式的识别、信号处理算法和故障诊断模型的建立，以及对实际工况的分析，可以提高齿轮箱故障诊断的准确性和可靠性，为风力发电行业的发展做出贡献。

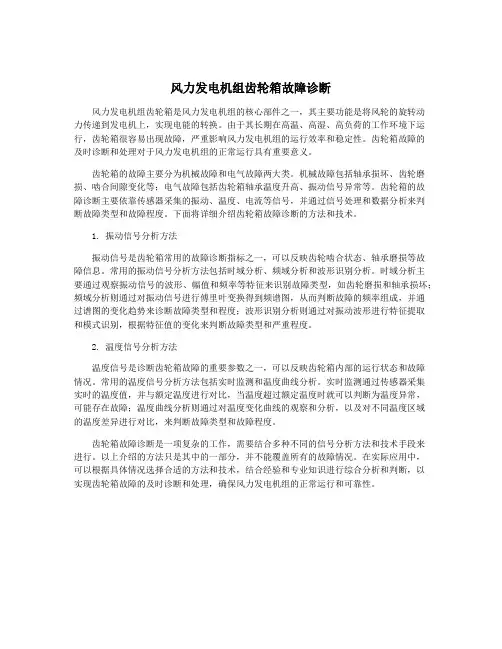

风力发电机组齿轮箱故障诊断风力发电机组齿轮箱是风力发电机组的核心部件之一，其主要功能是将风轮的旋转动力传递到发电机上，实现电能的转换。

由于其长期在高温、高湿、高负荷的工作环境下运行，齿轮箱很容易出现故障，严重影响风力发电机组的运行效率和稳定性。

齿轮箱故障的及时诊断和处理对于风力发电机组的正常运行具有重要意义。

齿轮箱的故障主要分为机械故障和电气故障两大类。

机械故障包括轴承损坏、齿轮磨损、啮合间隙变化等；电气故障包括齿轮箱轴承温度升高、振动信号异常等。

齿轮箱的故障诊断主要依靠传感器采集的振动、温度、电流等信号，并通过信号处理和数据分析来判断故障类型和故障程度。

下面将详细介绍齿轮箱故障诊断的方法和技术。

1. 振动信号分析方法振动信号是齿轮箱常用的故障诊断指标之一，可以反映齿轮啮合状态、轴承磨损等故障信息。

常用的振动信号分析方法包括时域分析、频域分析和波形识别分析。

时域分析主要通过观察振动信号的波形、幅值和频率等特征来识别故障类型，如齿轮磨损和轴承损坏；频域分析则通过对振动信号进行傅里叶变换得到频谱图，从而判断故障的频率组成，并通过谱图的变化趋势来诊断故障类型和程度；波形识别分析则通过对振动波形进行特征提取和模式识别，根据特征值的变化来判断故障类型和严重程度。

2. 温度信号分析方法温度信号是诊断齿轮箱故障的重要参数之一，可以反映齿轮箱内部的运行状态和故障情况。

常用的温度信号分析方法包括实时监测和温度曲线分析。

实时监测通过传感器采集实时的温度值，并与额定温度进行对比，当温度超过额定温度时就可以判断为温度异常，可能存在故障；温度曲线分析则通过对温度变化曲线的观察和分析，以及对不同温度区域的温度差异进行对比，来判断故障类型和故障程度。

齿轮箱故障诊断是一项复杂的工作，需要结合多种不同的信号分析方法和技术手段来进行。

以上介绍的方法只是其中的一部分，并不能覆盖所有的故障情况。

在实际应用中，可以根据具体情况选择合适的方法和技术，结合经验和专业知识进行综合分析和判断，以实现齿轮箱故障的及时诊断和处理，确保风力发电机组的正常运行和可靠性。

风力发电机组齿轮箱故障诊断风力发电机组是一种利用风能转换成电能的设备，其核心部件之一就是齿轮箱。

齿轮箱作为风力发电机组的动力传动部分，承载着巨大的负荷，长期运行在恶劣的环境条件下，因此容易出现各种故障。

及时准确地诊断齿轮箱故障，对于保障发电机组的安全稳定运行至关重要。

本文将从齿轮箱的结构特点、常见故障及诊断方法等方面对风力发电机组齿轮箱故障诊断进行详细介绍。

一、风力发电机组齿轮箱的结构特点风力发电机组齿轮箱一般由多级齿轮传动系统、轴承、润滑系统等部件组成。

多级齿轮传动系统是齿轮箱的核心部分，其结构主要包括主轴、大中小齿轮和联轴器等。

多级齿轮传动系统通过齿轮的啮合传递风机叶片转动的动能，最终驱动发电机发电。

风力发电机组齿轮箱具有重载、高转速、长期运行等特点，因此对齿轮箱的可靠性、稳定性和耐久性要求较高。

1. 齿轮疲劳断裂：因受到风力风向改变、过载等因素的影响，齿轮箱内部齿轮传动系统容易出现疲劳断裂现象。

2. 轴承故障：风力发电机组齿轮箱中的轴承承受着来自齿轮转动的巨大压力，长期运行容易导致轴承损坏，出现卡滞、摩擦、过热等故障。

3. 润滑系统故障：风力发电机组齿轮箱的润滑系统对齿轮传动系统的润滑起着至关重要的作用，一旦润滑不良或润滑系统故障，会导致齿轮箱温升过高、润滑油泄漏等严重后果。

4. 联轴器故障：联轴器作为齿轮箱和发电机之间的连接部件，承载着转矩传递和角位移补偿的功能，一旦联轴器出现故障会导致齿轮箱无法正常传动，严重影响风力发电机组的发电效率。

1. 振动测试法：通过振动传感器监测齿轮箱的振动情况，如果出现异常振动，往往是齿轮箱内部故障的信号。

3. 润滑油分析法：定期对齿轮箱内的润滑油进行取样分析，检测润滑油的品质和磨损颗粒的含量，可以判断齿轮箱内部是否存在异常磨损和故障。

4. 热像测试法：利用热像仪测试齿轮箱的温升情况，异常的温升往往与齿轮箱内部的故障有关。

5. 拆解检查法：定期对齿轮箱进行拆解检查，检查齿轮、轴承、联轴器等关键部件的磨损情况，及时发现并处理问题部件。

风力发电机组齿轮箱故障分析及检修讲解风力发电机组是利用风能转化为电能的设备，其中齿轮箱是发电机组中重要的传动部件。

齿轮箱负责将风力转换为旋转力，并将其传递给发电机，使发电机能够产生电能。

然而，由于长时间的运转以及风力的影响，齿轮箱存在着一定的故障风险。

因此，了解齿轮箱的故障原因、分析方法以及检修技巧对于保障风力发电机组的正常运行非常重要。

齿轮箱故障的分析可以从以下几个方面展开：1.齿轮箱噪音异常：齿轮箱在运行时会产生一定的噪音，但如果噪音异常变大或频率异常变化，则可能是齿轮磨损或断齿的表现。

此时可以通过检查齿轮箱中的润滑油是否正常，通过观察润滑油中是否有金属颗粒，来判断齿轮是否磨损严重。

2.齿轮箱温升过高：齿轮箱在运行时会产生一定的热量，但如果温升过高，则可能是因为油温过高或润滑不良，导致齿轮磨损加剧。

此时可以通过检查润滑系统是否正常工作，及时更换润滑油并增加润滑剂的供给，以降低齿轮箱的温升。

3.齿轮箱振动异常：齿轮箱在运行时会产生一定的振动，但如果振动异常明显，则可能是因为齿轮箱本身结构松动或齿轮配合不良，导致振动加剧。

此时可以通过检查齿轮箱的固定结构是否稳固，及时修复松动的部件，并进行齿轮的重新配合。

4.齿轮箱漏油：齿轮箱在运行时会消耗一定的润滑油，但如果漏油现象明显或周期过短，则可能是油封密封不良或油封磨损导致的。

此时可以通过检查油封是否正常工作，并及时更换磨损严重的油封。

针对齿轮箱故障的检修，可以按照以下步骤进行：1.停机检查：当发现齿轮箱存在异常故障时，首先应该停止风力发电机组的运行，以免故障进一步恶化。

2.润滑油更换：检查润滑油的油质和量，如有必要可以进行润滑油更换。

同时，检查润滑系统是否正常工作，确保润滑油的供给正常。

3.齿轮箱分解：将齿轮箱的外壳拆除，仔细检查各个部件的磨损情况和结构是否松动。

对于严重磨损或断齿的齿轮，应及时更换。

4.润滑系统维护：对润滑系统进行维护，包括检查和更换润滑油、清洗油路、更换油封等。

风力发电机组齿轮箱故障诊断一、背景介绍风力发电机组齿轮箱是风力发电机组的核心部件之一，负责将风轮叶片转动的机械能转化为电能。

齿轮箱的工作环境苛刻，长期受到大风、恶劣天气等外界因素的影响，加之高速、高负荷的工作状态，齿轮箱故障频率较高，给风电场的运行和维护带来了一定的挑战。

及时准确地对风力发电机组齿轮箱故障进行诊断，对风电场的安全稳定运行具有重要的意义。

二、常见故障原因1.润滑油污染齿轮箱内部长时间工作后，润滑油会受到振动、高温等因素的影响，导致润滑油的污染。

润滑油污染会使齿轮箱零部件间的摩擦增大，从而导致齿轮箱温升增高、噪音加大，严重时甚至引发齿轮箱损坏。

2.齿轮损坏齿轮工作在高速和高负荷状态下，长时间受到拉力和挤压力的作用，容易导致齿面损伤、断裂或磨损，进而引起齿轮箱故障。

3.轴承故障齿轮箱内部的轴承长时间承受高速旋转和重压力的作用，容易出现磨损、松动等问题，导致齿轮箱转动不畅，甚至产生异常噪音。

4.密封件损坏齿轮箱的密封件损坏会导致润滑油泄漏，使得齿轮箱内部无法正常润滑，加速了其零部件的磨损，最终引发齿轮箱故障。

5.其他原因除了上述常见的故障原因外，齿轮箱的故障还可能由于设计缺陷、制造工艺不良等因素引起。

三、齿轮箱故障诊断方法1.声音诊断通过听力诊断齿轮箱运行过程中是否有异常噪音，观察噪音的产生位置和频率，判断齿轮箱是否存在齿轮损伤、轴承故障、润滑油不足等问题。

2.振动诊断采用振动传感器检测齿轮箱的振动情况，观测振动的振幅和频率，判断齿轮箱是否存在齿轮损伤、轴承故障、不平衡等问题。

3.温度诊断通过红外线热像仪等设备检测齿轮箱的温度分布情况，观测各个部位的温度变化，判断齿轮箱是否存在轴承故障、润滑油不足等问题。

4.润滑油分析定期对齿轮箱润滑油进行化验，检测润滑油中的杂质、磨损颗粒等情况，判断齿轮箱是否存在润滑油污染、磨损严重等问题。

5.其他诊断方法除了以上几种常用的诊断方法外，还可以采用红外光谱分析、摄像头检测等先进技术来诊断齿轮箱故障。

风力发电增速齿轮箱的故障诊断与健康监测方法随着对可再生能源的需求增加，风力发电正逐渐成为人们关注的热点。

而风力发电机组中的齿轮箱作为关键部件，对于风力发电机组的性能和可靠性具有重要作用。

因此，对风力发电增速齿轮箱的故障诊断与健康监测方法进行研究具有重要意义。

一、齿轮箱故障诊断方法1. 振动信号分析法振动信号分析法是一种常用的齿轮箱故障诊断方法。

通过对齿轮箱的振动信号进行分析，可以判断齿轮箱是否存在故障。

常用的振动参数有振动加速度、振动速度和振动位移等。

通过测量这些参数的变化情况，可以判断齿轮箱是否发生故障，并确定故障类型。

2. 声波信号分析法声波信号分析法是一种通过分析齿轮箱中的声波信号来判断故障的方法。

由于齿轮箱故障会产生特定的声波信号，通过对这些信号进行分析，可以判断齿轮箱是否存在故障。

常用的声波参数有声压级、声功率级和声能级等。

通过测量这些参数的变化情况，可以判断齿轮箱是否存在故障，并确定故障类型。

3. 温度信号分析法温度信号分析法是一种通过分析齿轮箱中的温度信号来判断故障的方法。

由于齿轮箱故障会导致温度的变化，通过对温度信号进行分析，可以判断齿轮箱是否存在故障。

常用的温度参数有温度变化率、最大温度和平均温度等。

通过测量这些参数的变化情况，可以判断齿轮箱是否存在故障，并确定故障类型。

二、齿轮箱健康监测方法1. 振动数据采集与分析方法对于齿轮箱的健康监测，振动数据的采集与分析是非常重要的。

通过在齿轮箱中设置振动传感器，采集振动数据，并对这些数据进行分析，可以判断齿轮箱的健康状态。

常用的分析方法有时域分析、频域分析和小波分析等。

通过对振动数据的分析，可以判断齿轮箱是否存在故障，并进行健康评估。

2. 油液分析方法齿轮箱中的油液包含了大量的信息，通过对油液的分析，可以判断齿轮箱的健康状态。

常用的油液分析指标有油温、循环流量和油液粘度等。

通过对这些指标的变化情况进行分析，可以判断齿轮箱是否存在故障，并进行健康评估。
