地面沉降监测基岩标、分层标建设与验收技术规范-编制说明

上海市工程建设规范地面沉降监测与防治技术规程（征求意见稿）条文说明2008 上海目录1 总则 (1)3 地面沉降监测 (2)4 建设工程地面沉降监测 (3)5 地面沉降防治 (8)附录A 基岩标、分层标建设 (10)附录B 地下水位监测井与地下水人工回灌井成井工艺技术要求 (17)附录C 回灌井堵塞的判别及处理 (19)附录D 回灌井的维修和保养 (24)1 总则1.0.2 导致地面沉降的自然因素主要是构造运动以及地震、火山活动等，人为因素主要是地下水和油气资源开采以及局部性荷载。

自然因素所形成的地面沉降范围大，速率小；人为因素引起的地面沉降一般范围较小，但速率和幅度比较大。

一般情况下，把自然因素引起的地面沉降归属于地壳形变或构造运动的范畴，作为自然动力现象加以研究；而将人为因素引起的地面沉降归属于地质灾害现象进行研究和防治。

本规程要求按照上海市相关规定进行地面沉降的监测、评估和治理。

1.0.3~1.0.4 由于上海地区地质条件的特殊性，除了大规模超采地下水引发的地面沉降外，在地下工程开挖施工期间，降排水、土体开挖卸载、动荷载对土层的扰动等人类工程活动均会在建设工程周围一定范围内引起不同程度的地面沉降问题。

这不仅对建设工程本身的安全和周围环境带来不利影响，更重要的是将对地面沉降整体防治带来不利，从而影响上海地区的城市安全和可持续发展。

根据《上海市地面沉降防治管理办法》有关规定和要求，结合目前上海市建设工程引发地面沉降的特点，本条规定的建设工程地面沉降是指基坑工程和隧道工程两种特定类型的工程。

建设工程地面沉降的监测、防治工作是地面沉降监测与防治工作的重要组成部分。

必须按照上海市相关规定进行地面沉降的监测、防治工作。

本条明确了基坑工程在开挖施工和降排水期间、隧道工程在盾构施工和运营期间，应在建设工程引发地面沉降的影响范围内进行地面沉降监测工作。

由人为活动诱发的地面沉降，包括建设工程地面沉降，对区域地质环境造成较大影响的，必须按照上海市相关规定进行地面沉降的监测、防治工作。

地面沉降监测分层标施工技术规程概述说明以及解释1. 引言1.1 概述地面沉降监测分层标施工技术规程是针对建筑基础施工、土地开发项目以及城市道路改造等工程中的地面沉降问题而制定的一项技术指导文件。

本文将对该技术规程进行全面概述和详细说明。

1.2 文章结构本文按照以下结构组织：引言部分介绍文章的背景和目的，解释地面沉降监测分层标施工技术规程的重要性和必要性。

正文部分主要包含三个方面：地面沉降监测的背景和重要性、分层标施工技术规程的概念和意义以及监测方法和仪器选用要点。

详细内容解读部分将对分层标施工技术规程的具体内容进行解读，包括基本原则和流程步骤、施工现场操作指南及注意事项，以及施工质量控制和验收标准等。

应用案例分析部分将通过三个具体案例来展示地面沉降监测与分层标施工技术规程在不同项目中的实际应用情况。

结论部分将对地面沉降监测分层标施工技术规程进行总结和评价，同时展望其未来的发展趋势和应用前景。

1.3 目的本文的目的是通过对地面沉降监测分层标施工技术规程进行详细概述和解释，加深读者对该技术规程的理解和认识。

希望通过本文的阐述和案例分析，使读者了解到地面沉降监测与分层标施工技术规程在工程项目中应用的重要性，并为相关从业人员提供一定的指导和参考。

同时，我们也希望促进相关领域研究的进一步深入发展，推动该领域技术水平的提升。

2. 正文:2.1 地面沉降监测的背景和重要性地面沉降是指地表在一定时间内发生的垂直方向下沉的现象。

地面沉降可能由于自然因素（如地壳变形、岩石侵蚀等）或人为因素（如施工活动、开采活动等）引起。

地面沉降对城市的建设和土地利用有着重要影响，它可能导致基础设施损坏、结构倒塌、地质灾害发生等问题。

为了及时发现和监测地面沉降情况，以保证建筑物和基础设施的安全稳定，进行地面沉降监测就显得尤为重要。

通过持续监测并及时采取相应措施，可以预防潜在风险并减少经济损失。

2.2 分层标施工技术规程的概念和意义分层标施工技术规程是一种有效的解决土地开发和工程建设中地面沉降问题的方法。

地面沉降的监测技术及治理措施摘要：地面沉降是城市中常见的地质灾害，在人类建设活动及自然环境的共同作用下，地壳表层土体出现了不同程度的沉降现象，导致不同地区地面的高度有所下降，形成了难以逆转的地质问题。

通常情况下，地面沉降的共有表现为持续时间较长，发展比较缓慢，区域影响较大，产生的原因复杂和治理问题多等，沉降的长期存在对城市建设、交通运输、资源调度、经济发展和居住环境造成了巨大的威胁。

本文主要分析地面沉降的监测技术及治理措施。

关键词：地面沉降；监测技术；沉降预测；治理措施引言目前，很多学者开展了一系列的地面沉降分析工作，地面沉降的治理工作也有了一定成效，但未能有效控制其继续恶化的趋势，面对如此严峻的沉降问题，日后的研究工作开展仍十分困难。

随着地面沉降问题的日益严重，为防止地面沉降导致巨额损失，有必要对此展开深入研究。

1、地面沉降监测技术分析因地面沉降监测范围有所差异，监测技术包括大范围监测技术和小范围监测技术。

大范围监测技术通常包括全球定位系统（GPS）、合成孔径干涉雷达（InSAR）、分布式光纤传感技术以及水准测量等。

GPS监测技术是利用人造卫星对一个指定的测量地点进行三边测量定位，根据测量定位获得的地面高程数据实现地面沉降监测。

InSAR监测技术是沉降监测的先进技术，通过对固定点测得干涉图像和波形信号，模拟出测量点的三维模型特征，然后比较SAR图像的相位差获得干涉条纹，进而得出测量点高程数据的变化，达到沉降监测目的。

多年以来，分布式光纤传感技术已成为国际区域光纤通信成果中新型的研究方法，通过使用先进的光时域反射仪（OTDR），把光纤当作传感元件，发挥其在传输过程中的介质特性，研究光纤在各个区域的温度和应变分布规律，完善沉降监测方法。

小范围监测技术包括常见的水准测量、基岩标及分层标等方法。

其中，水准测量也被称作几何水准测量，该方法是通过水准尺和水准仪2种仪器来测量地面上不同点之间的高差关系，保证在某个区域内沉降监测能得到满足要求的监测精度。

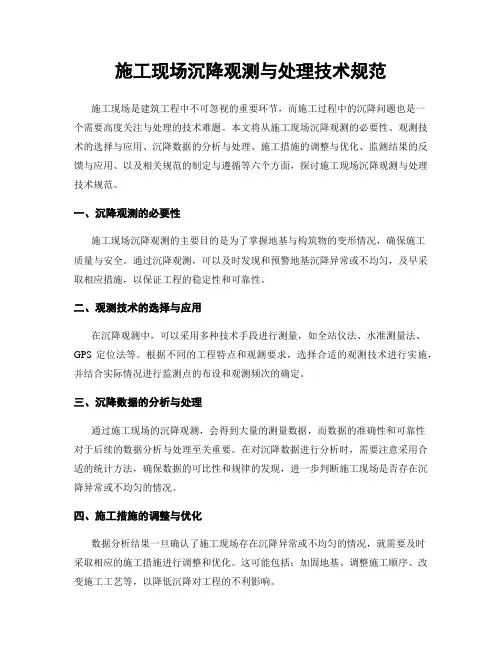

施工现场沉降观测与处理技术规范施工现场是建筑工程中不可忽视的重要环节，而施工过程中的沉降问题也是一个需要高度关注与处理的技术难题。

本文将从施工现场沉降观测的必要性、观测技术的选择与应用、沉降数据的分析与处理、施工措施的调整与优化、监测结果的反馈与应用、以及相关规范的制定与遵循等六个方面，探讨施工现场沉降观测与处理技术规范。

一、沉降观测的必要性施工现场沉降观测的主要目的是为了掌握地基与构筑物的变形情况，确保施工质量与安全。

通过沉降观测，可以及时发现和预警地基沉降异常或不均匀，及早采取相应措施，以保证工程的稳定性和可靠性。

二、观测技术的选择与应用在沉降观测中，可以采用多种技术手段进行测量，如全站仪法、水准测量法、GPS定位法等。

根据不同的工程特点和观测要求，选择合适的观测技术进行实施，并结合实际情况进行监测点的布设和观测频次的确定。

三、沉降数据的分析与处理通过施工现场的沉降观测，会得到大量的测量数据，而数据的准确性和可靠性对于后续的数据分析与处理至关重要。

在对沉降数据进行分析时，需要注意采用合适的统计方法，确保数据的可比性和规律的发现，进一步判断施工现场是否存在沉降异常或不均匀的情况。

四、施工措施的调整与优化数据分析结果一旦确认了施工现场存在沉降异常或不均匀的情况，就需要及时采取相应的施工措施进行调整和优化。

这可能包括：加固地基、调整施工顺序、改变施工工艺等，以降低沉降对工程的不利影响。

五、监测结果的反馈与应用沉降观测的主要目的是为了提供施工安全与质量的重要参考依据，因此，监测结果的反馈与应用是沉降观测过程中不可或缺的环节。

及时将监测结果及处理措施反馈给相关的设计、施工和质检单位，以便他们能够据此进行相应的调整和改进。

六、相关规范的制定与遵循为了保证施工现场沉降观测与处理的科学性和规范性，相关的技术规范和标准是必不可少的。

在沉降观测与处理的过程中，应严格遵守相关规范，确保观测数据的准确性、处理方法的科学性和处理结果的可靠性。

随着社会不断进步,物质文明极大提升及建造设讣施工技术水平日臻成熟完善 ,同步,也因,地资源日渐减少与人口增长之间日益突出矛盾,高层及超高层建〔构〕筑物越来越多.为了保证建构筑物正常使用寿命和建〔构〕筑物安全性,并为后来勘察设计施工提供可靠资料及相应沉降参数,建〔构〕筑物沉降观测必要性和重要性更加明显.现行标准也规立,高层建造物、高耸构筑物、重要古建造物及持续生产设施根本、动力设备根本、滑坡监测等均要进行沉降观测.特殊在高层建造物施工过程中应用沉降观测加强过程监控,指引合理施工工序,防I 上在施工过程中浮现不均匀沉降,及时反应信息为勘察设计施工部门提供详尽一手资料,防止因沉降因素导致建造物主体构造破坏或者产生影响构造使用功能裂缝,导致巨大经济损失.一、沉降观测根本规定1、仪器设备、人员素质规泄依照沉降观测精度规定高特点,为能精准地反映出建构筑物在不断加荷作用下沉降状况,普通规左测量误差应不大于变形值1/10——1/20,为此规泄沉降观测应使用精密水准仪〔S1 或者S05 级〕, 水准尺也应使用受环境及温差变化影响小高精度钢合金水准尺.在不具备钢合金水准尺状况下,使用普通塔尺尽量使用第…段标尺.人员素质规左,必要接受专业学习及技能培训,熟练掌握仪器操作规程,熟悉测量理论能针对不同工程特点、详细状况采用不同观测方法及观测程序,对实行过程中浮现问题可以会分析因素并对的运用误差理论进行平差il?算,做到准时、迅速、精准地完毕每次观测任务.2、观测时间规左建构筑物沉降观测对时间有严格限制条件 ,特殊是初次观测必要准时进行 ,否那末沉降观测不是得不到原始数据,而是整个观测得不到完整观测意义.其她各阶段复测,依照丁程发展状况必要定期进行,不得漏测或者补测.惟独这样,才干得到精确沉降状况或者规律.相邻两次时间间隔称为一种观测周期,普通高层建造物沉降观测按一泄期间段为一观测周期〔如：次/30 天〕或者按建造物加荷状况每升高-层〔或者数层〕为…观测周期,无论采用何种方式都必要按施测方案中规左观测周期准时进行3、观测点规左为了可以反映出建(构)筑物精确沉降状况,沉降观测点要埋设任最能反映沉降特性且便于观测位宜.普通规左建造物上设立沉降观测点纵横向要对称,且相邻点之间间跖以15-30 米为宜,均匀地分布在建造物周边.普通状况下,建造物设计图纸上有专门沉降观测点布置图.埋设沉降观测点要符合各施工阶段观测规左,特殊要考虑到装修装饰阶段因墙或者柱饰而施工而破坏或者掩盖住观测点,不能持续观测而失去观测意义.4、沉降观测自始至终要遵循"五泄"原那末所谓"五立",即普通所说沉降观测根据基准点、工作基点和被观测物上沉降观测点,点位要稳定；所用仪器、设备要稳泄；观测人员要稳泄：观测时环境条件根本一致：观测路线、镜位、程序和方法要固怎.以上方法在客观上尽虽：减少观测误差不左性,使所测成果具备统一趋向性,保证各次复测成果与初次观测成果可比性更一致,使所观测沉降量更真实.5、施测规定仪器、设备操作方法与观测程序要熟悉、对的.在初次观测前要对所用仪器各项指标进行检测校正,必要时经讣准单位予以鉴定.持续使用3-6 个月重新对所用仪器、设备进行检校.在观测过程中,操作人员要互相配合,工作协调一致,认真子细,做到步步有校核.6、沉降观测精度规泄依照建造物特性和建设、设汁单位规左选取沉降观测粕度级别.在没有特殊规左状况下,普通性高层建构筑物施工过程中,采用？ ?等水准测屋观测方法就能满足沉降观测规定.咱们在河北省交通培训中央工程施工过程中就采用二等水测量观测方法.各项观测指标规左如下：(1)往返较差、附和或者环线闭合差：△hn〉a-»bsNn-,表达测站数. (或者Ah=Za-Eb<13L-,L 表达观测路线距离)(2)先后视距：<30m(3)先后视距差： v1.0m(4)先后视距累枳差 v3.0m(5)沉降观测点相对于后视点高差容差： v1.0mm(6)水准仪精度不低于N2 级别7、沉降观测成果整顿及计算规立原始数据要真实可靠,记录计算要符合施工测量标准规龙,根据对的,严谨有序,步步校核,成果有效原那末进行成果整顿及计算.二、详细施测程序及环节1 、建立水准限制网依照工程特点布局、现场环境条件制定测量施测方案,由建设单位提供水准限制点(或者都币粕密d 线点)依照工程测量施测方案和布网原那末规定建立水准限制网.规定：(1)普通高层建造物周边要布置三个以上水准点,水准点间距不不不大干100 米.⑵在场区内任何地方架设仪器至少观测到两个水准点,并且场区内齐水准点构成闭合图形,以便闭合检校.(3)各水准点要设在建造物开挖、地而沉降柯震动区范畴之外,水准点埋深要符合二等水准测量规泄(不不大于1.5 米)依照工程特点,建立合理水准限制网,与基准点联测,平差计算出各水准点高程.2 、建立固泄观测路线由场区水准限制网,根据沉降观测点埋设规宦或者图纸设计沉降观测点布点图,拟龙沉降观测点位置.在限制点与沉降观测点之间建立固定观测路线,并在架设仪器站点与转点处作好标记桩,保证各次观测均沿着统一路线.3 、沉降观测依照编制工程施测方案及拟左观测周期 ,初次观测应在观测点稳固后及时进行 .普通高层建造物有一或者数层地下构造,初次观测应从皋本开始,在展本纵横轴线1:(根本局边)按设汁好位置埋设沉降观测点(暂时),等暂时观测点稳固好,进行初次观测.初次观测沉降观测点高程值是后来各次观测用以比拟根本,其精度规定非常高,施测时普通用N2 或者N3 级精密水准仪.并且规泄每一个观测点初次高程应在同期观测两次后决怎.随着构造每升高一层,暂时观测点移上一层并进行观测直到+0.00 再按规泄埋设永久观测点(为便于观测可将永久观测点设于+500mm).然后每施工一层就复测一次,直至竣工.4 、将各次观测记录整顿检查无误后,进行平差计算,求出各次每一个观测点高程值.从而拟龙出沉降量.某个观测点每周期沉降量：△c=Hh,I-Hn,I-1.N 表达某个观测点,I 表达观测周期数(1=1,2,3)且-Hl=H0合计沉B$量：AC=ZAc(n),n 表达观测点号.5 、登记表汇总(1)依照各观测周期平差计算沉降呈： ,列登记表,进行汇总.(2)绘制各观测点下沉曲线一方而建立下沉曲线坐标,横塑标为时间坐标,纵坐标上半部为荷载值,下半部为各沉降观测周期沉降量.将登记表中各观测点相应观测周期所测得沉降量画于坐标中,并将相应荷载值也画于坐标中,连线,就得到相应于荷载值沉降曲线.⑶依照沉降强住记表和沉降血线图,咱们可以预测建造物沉降趋势,将建造物沉降状况及时反应到关于主管部门,对的地指引施工.特殊座在沉陷性较大地基上重要建造物不均匀沉降观测显得更为重要.运用沉降曲线还可汁算出因地基不均匀沉降引起建造物倾斜度：q 二IACm-ACn|/Lmn,△Cm,ACn 分别为m,n 点总沉降量,Lmn 为m,n 点距离.对沉降观测成果分析,咱们还可以找出同一地区类似构造形式建造物影响其沉降重要因素,指引施工单位编好施工组织设il?对的指引施工大有裨益,同样也为勘察设il?单位提供珍贵一手资料,设计出更完善施工图纸.6 、观测中考前须知:(1)严格按测量标准规定施测.(2)先后视观测最正确用同一水平尺.(3)各次观测必要根据固定观测路线进行.(4)观测时要防止阳光直射,且各观测环境根本一致.(5)成像清晰、稳左期再读数.(6)随时观测,随时检核计算,观测时要一气呵成.(7)任雨季先后要联测,检查水准点标高与否有变动.(8)将各次所观测沉降状况及时反应关于部门,当建造物每天(24h)持续沉降量超过lnrn 时应住手施工,会同关于部门采用应急方法.三、探讨两个问题1 、拟左建造物沉降观测精度合理性.由于现行标准对施工单位施工过程沉降观测规定不明朗,这对施工单位在建造物沉降观测精度选取随意性较大,但是精度上下直接关系到沉降观测成败.对沉降观测精度选取既不能太高也不能太低,要合理适当,适合工程特性需要.既不导致无谓挥霍也要保i 正观测成果精确性.这样,本人以为普通高层及重要建(构)筑物在初次观测过程中合用精密仪器设备(岛档水准仪、钢合金尺等)在±0.00 以上某些按二等以上水准测量方法,采用放大率倍数较大S2 或者$3 水准仪进行观测,也可以测出较抱负成果.2 、在沉降观测过程中,沉降量与时间关系曲线不是单边下行光滑曲线,而是起伏状现象.这就分析因素,进行修正.①第二次观测浮现上升,而后来各次观测又逐渐下降.也许是初次观测精度过低,假设上升超过5mm 时,第一次观测作废,假设上升5mm 内,第二次与第一次调肖标高一致.②曲线在某点忽然上升.因素：水准点或者观测点被碰动所致且水准点碰动后标上下于碰前标高,观测点碰后高于碰前. 解决方法：取相邻另一观测点相似期间沉降量作为被碰观测点Z 沉降量.③曲线自某点起徐徐上升因素：普通是水准点下沉所致.方法：拟定水准点I 、？沉值,与高档水准点符合测赧,拟左卜沉重.沉降观测在建造物施工、竣工验收以及竣工后监测等过程中,具备安全预报、科学评价及检查施工质量等职能.通过现场监测数据反应信息,可以对施工过程等问题起到预报作用,及时做出较合理技术决策和现场应变决左.一、沉降观测对象沉降观测对象涉及：地J 丧根本设il 级别为中级建造物：复合地某或者软弱地基卜？设讣级别为乙级建筑物：加层、扩建建造物：受邻近深基坑开挖施工影响或者受地下地下水等环境因素变化影响建造物；及需要积累建造经验或者进行设计反分析工程.二、沉降观测点布设沉降观测点应布设在能全而反映理筑物地基变形特性点伉,普通布设在建造物四角、在转角及沿外墙每10~15 米处；上下层建造物、新旧建造物、不同地质条件、不同荷载分布、不同根本类型、不同根本埋深、不同上部构造、沉降缝和建造物裂缝处两侧：建造物宽度不不大于或者等于15 米,或者宽度不大于15 米但地质条件复杂建造物内纵墙处,以及框架、框剪、框筒、筒中筒构逍体系楼、电梯井和中央筒处；筏基、箱基四角和中部位港处：多层砌体房屋纵墙间距6~10 米横墙相应墙端处：框架构适也许产生较大不均匀沉降相邻柱基处；高层建造横向和纵向两个方向相应尽端处.各种构筑物沿四周或者根本轴线对称位置上布点,数量不少于4 个测点.观测基准点应设在肚坑工程影响范畴以外,N 迪不不大于30~50 米且数量不应少于两个.观测点布设是沉降观测工作中一种很重要环巧,它直接影响观测数据能否真实地反映出建筑物整体沉降趋势及局部沉降特点.三、沉降变形监测精度规立沉降观测测量精度级别采用II 级水准测强o 视线长度宜为20~30 米,视线高度不适当低于0.5 米,宜采用闭合法消除误差.四、观测周期建〔构〕筑物沉降观测对时间有严格限制条件,特殊是初次观测必要准时进行,否那末整个观测得不到完整观测意义.施工期间普通在慕本或者地卜；比牛后开始观测,每完毕一层观测？次,沉降速度22.0mm/d 应减缓加载速度并增长观测次数：如施工过程暂停,那末在停工及重新开工时应各测一次,停工期间厂3 个月测一次；竣工后第一年测四次〔其中第一次宜在竣工后二个月日^〕,次年测2~3次,后来每年一次直到稳左.各个阶段复测必要定期进行,不得漏测或者补测,惟独这样才干得到精确沉降状况或者规律.五、稳泄原那末稳定原那末应由沉降量与时间关系曲线鉴左,对重点观测和科研观测工程,或者最后三次观测中每次沉降量均不不不大于2V2 倍测量中误差,那末以为已进入稳泄阶段.二、三级多层建造以0.04m/d, 高层和一级建造以O.Olmm/d 为稳左原那末.假设施工过程中沉降不不大于 2.Omm/d 那末应采用有效方法.六、验收原那末建造物竣工验收原那末为最后一次观测沉降速度：二、三级、多层建造物和低层建造物平均沉降速度WO.lOmm/d,最大沉降速度八0.12mm/d〔2 处〕 ,一级、高层建造物平均沉降速W0.06mm/d,最大沉降速度W0.08mm/d〔2 处〕。

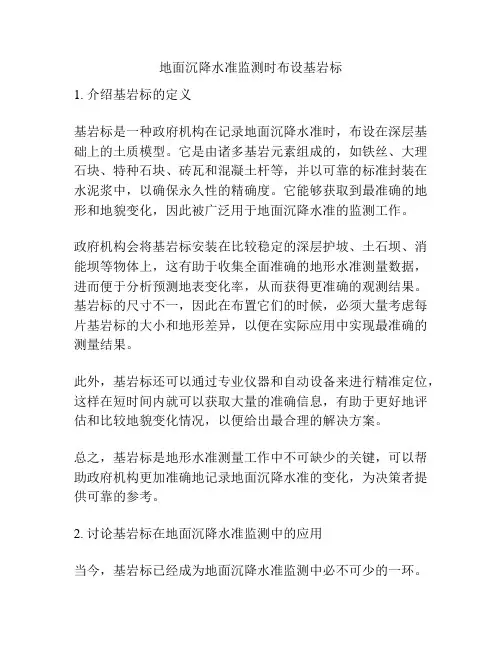

地面沉降水准监测时布设基岩标1. 介绍基岩标的定义基岩标是一种政府机构在记录地面沉降水准时，布设在深层基础上的土质模型。

它是由诸多基岩元素组成的，如铁丝、大理石块、特种石块、砖瓦和混凝土杆等，并以可靠的标准封装在水泥浆中，以确保永久性的精确度。

它能够获取到最准确的地形和地貌变化，因此被广泛用于地面沉降水准的监测工作。

政府机构会将基岩标安装在比较稳定的深层护坡、土石坝、消能坝等物体上，这有助于收集全面准确的地形水准测量数据，进而便于分析预测地表变化率，从而获得更准确的观测结果。

基岩标的尺寸不一，因此在布置它们的时候，必须大量考虑每片基岩标的大小和地形差异，以便在实际应用中实现最准确的测量结果。

此外，基岩标还可以通过专业仪器和自动设备来进行精准定位，这样在短时间内就可以获取大量的准确信息，有助于更好地评估和比较地貌变化情况，以便给出最合理的解决方案。

总之，基岩标是地形水准测量工作中不可缺少的关键，可以帮助政府机构更加准确地记录地面沉降水准的变化，为决策者提供可靠的参考。

2. 讨论基岩标在地面沉降水准监测中的应用当今，基岩标已经成为地面沉降水准监测中必不可少的一环。

它们能够更准确地记录地面沉降的水准变化，为管理者决策提供可靠的依据。

首先，基岩标能够更加精准地记录地面沉降变化，这样，管理者就可以更快地收集珍贵的信息，从而更好地评估和判断地形水准，并给出最合理的解决方案。

其次，基岩标的应用能够明显提升地面沉降水准监测的准确性。

它们可以通过专业仪器和自动设备来进行定位，在短时间内就可以获取大量准确的数据，从而有效帮助政府机构和技术人员精确判断地貌的演化变化，准确预测地表的变化率。

此外，基岩标还能够有效提高测量精度。

基岩标可以根据具体情况选择不同尺寸，其精度可高达百分之二百，而且有利于政府机构测量地形水准变化时综合考虑基础地面和地形差异，从而准确确定地势变化率。

总之，基岩标是地面沉降水准监测中很重要的一部分，它们可以让政府机构获得精准有效的测量结果，更好地为决策者提供可靠的参考，从而帮助政府机构做出更准确、更合理的决策。

前言随着社会的不断进步，物质文明的极大提高及建筑设计施工技术水平的日臻成熟完善，同时，也因土地资源日渐减少与人口增长之间日益突出的矛盾，高层及超高层建(构)筑物越来越多。

为了保证建构筑物的正常使用寿命和建（构）筑物的安全性，并为以后的勘察设计施工提供可靠的资料及相应的沉降参数，建（构）筑物沉降观测的必要性和重要性愈加明显。

现行规范也规定，高层建筑物、高耸构筑物、重要古建筑物及连续生产设施基础、动力设备基础、滑坡监测等均要进行沉降观测。

特别在高层建筑物施工过程中应用沉降观测加强过程监控，指导合理的施工工序，预防在施工过程中出现不均匀沉降，及时反馈信息为勘察设计施工部门提供详尽的一手资料，避免因沉降原因造成建筑物主体结构的破坏或产生影响结构使用功能的裂缝，造成巨大的经济损失。

一、沉降观测的基本要求1、仪器设备、人员素质的要求根据沉降观测精度要求高的特点，为能精确地反映出建构筑物在不断加荷作用下的沉降情况，一般规定测量的误差应小于变形值的1／10——1／20，为此要求沉降观测应使用精密水准仪(S1或S05级)，水准尺也应使用受环境及温差变化影响小的高精度铟合金水准尺。

在不具备铟合金水准尺的情况下，使用一般塔尺尽量使用第一段标尺。

人员素质的要求，必须接受专业学习及技能培训，熟练掌握仪器的操作规程，熟悉测量理论能针对不同工程特点、具体情况采用不同的观测方法及观测程序，对实施过程中出现的问题能够会分析原因并正确的运用误差理论进行平差计算，做到按时、快速、精确地完成每次观测任务。

2、观测时间的要求建构筑物的沉降观测对时间有严格的限制条件，特别是首次观测必须按时进行，否则沉降观测不是得不到原始数据，而是整个观测得不到完整的观测意义。

其他各阶段的复测，根据工程进展情况必须定时进行，不得漏测或补测。

只有这样，才能得到准确的沉降情况或规律。

相邻的两次时间间隔称为一个观测周期，一般高层建筑物的沉降观测按一定的时间段为一观测周期(如：次/30天)或按建筑物的加荷情况每升高一层(或数层)为一观测周期，无论采取何种方式都必须按施测方案中规定的观测周期准时进行。

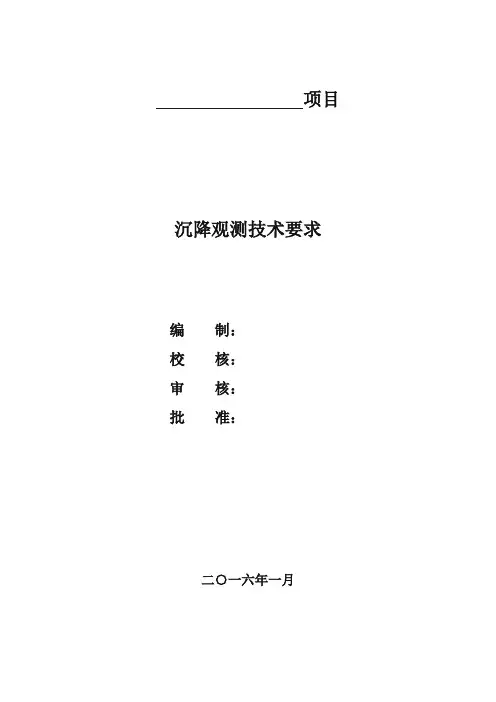

沉降观测技术要求编制：校核：审核：批准：二○一六年一月项目沉降观测技术要求一、综合说明为做好沉降观测工作，特编制如下技术要求。

二、项目概况积㎡。

地基基础设计等级为乙级。

岩土工程勘察情况：建场区地貌单元单一、地形较平坦，卵石（圆砾）层为场地主要地层，下卧土层为中密-密实的砂土和基岩，地层层位分布相对均匀，层位较稳定；建场区无滑坡、地下天然洞穴、岩溶、滑坡、坍塌、泥石流、采空区等不良地质作用，可不考虑场地液化性，建场内无特殊性岩土，建场区和地基稳定性良好。

建场区位于建筑抗震有利地段。

住宅部分地基土承载力特征值按fak=350kPa考虑，变形模量按Eo=40MPa考虑；综合办公楼地基土承载力特征值按fak=250kPa考虑，变形模量按Eo=30MPa考虑。

三、观测范围本项目范围内的沉降观测。

沉降观测内容包括：1、基准点、沉降观测点勘察选址及制作；2、绘制基准点沉降观测点位置平面图；3、施测基准点高程，观测各沉降观测点沉降量；4、提交观测资料成果。

四、观测单位基本条件1、按照《测绘资质分级标准》及本项目实际情况，观测单位应具有工程测量专业变形形变与精密测量乙级或以上资质，并提供资质证书复印件加盖单位公章。

2、观测单位应持有事业单位登记管理部门核发的事业单位法人证书或工商行政管理部门核发的企业法人营业执照，并提供以下文件复印件加盖单位公章：营业执照、组织机构代码证、税务登记证。

3、观测单位应具备质量技术监督部门颁发的CMA计量认证合格证书，且在有效期内，并提供复印件加盖单位公章。

五、技术要求1、观测执行依据GB50027-2007《工程测量规范》JGJ8-2007《建筑变形测量规范》GB50007-2002《建筑地基基础设计规范》DGJ32/18-2006《建筑物沉降观测方法》2、监控网（基准网）的布设根据对沉降观测点观测的需要及《建筑变形测量规程》（以下简称“规程”）的规定，结合现场实际情况，沉降观测网拟布设基准点组成的一个环形的二等水准网。

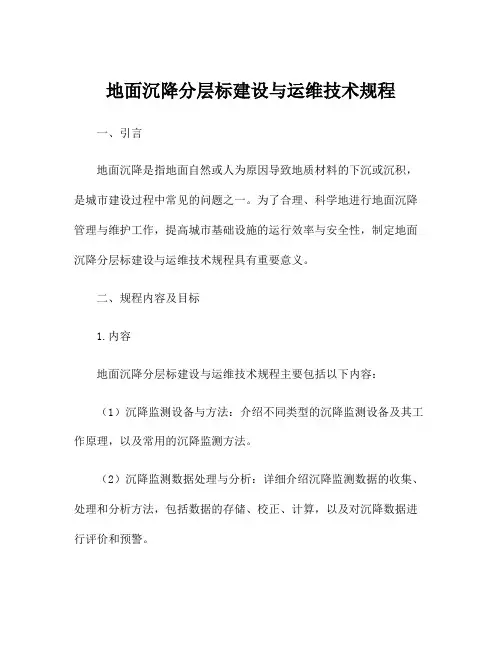

地面沉降分层标建设与运维技术规程一、引言地面沉降是指地面自然或人为原因导致地质材料的下沉或沉积，是城市建设过程中常见的问题之一。

为了合理、科学地进行地面沉降管理与维护工作，提高城市基础设施的运行效率与安全性，制定地面沉降分层标建设与运维技术规程具有重要意义。

二、规程内容及目标1.内容地面沉降分层标建设与运维技术规程主要包括以下内容：（1）沉降监测设备与方法：介绍不同类型的沉降监测设备及其工作原理，以及常用的沉降监测方法。

（2）沉降监测数据处理与分析：详细介绍沉降监测数据的收集、处理和分析方法，包括数据的存储、校正、计算，以及对沉降数据进行评价和预警。

（3）沉降分级标准与评估方法：制定沉降分级标准，根据不同区域、不同土地利用功能的需要，给出相应的沉降评估方法，以便对不同级别的沉降进行分类和评估。

（4）沉降治理与修复技术：介绍常见的沉降治理与修复技术，包括基础加固、土体改良等，以及相应的工程实施方法。

（5）维护管理措施与策略：阐述地面沉降的维护管理措施与策略，包括预防措施、常规巡视与维护、紧急应急预案等。

2.目标通过制定地面沉降分层标建设与运维技术规程，旨在实现以下目标：（1）规范地面沉降的监测与管理工作，确保数据的准确性和可靠性。

（2）建立合理的沉降分级标准与评估方法，为各类沉降项目提供科学依据。

（3）推广有效的沉降治理与修复技术，提高城市基础设施的抗沉降能力。

（4）加强地面沉降的维护管理，预防事故的发生，提高城市运行效率。

三、规程实施与监督1.规程实施（1）相关部门负责监管规程的实施，并对规程进行修订和更新。

（2）规程的实施需要配备专业的监测人员和工程技术人员，保证规程的贯彻执行。

（3）规程实施过程中应加强宣传教育，提高相关人员对规程的理解和认同。

2.规程监督（1）建立监督机制，对规程实施过程进行定期的检查和评估。

（2）对规程实施中发现的问题，应及时进行整改，并对整改情况进行检查和记录。

（3）通过建立监督系统和信息共享平台，提高监督的效果和水平。

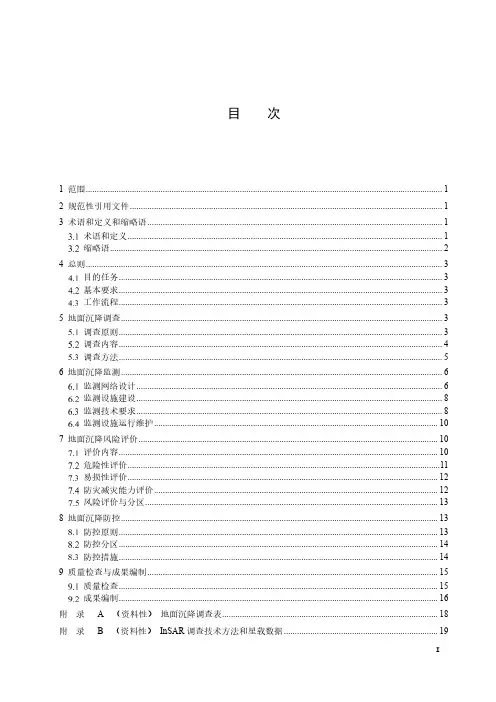

目次1 范围 (1)2 规范性引用文件 (1)3 术语和定义和缩略语 (1)术语和定义 (1)缩略语 (2)4 总则 (3)目的任务 (3)基本要求 (3)工作流程 (3)5 地面沉降调查 (3)调查原则 (3)调查内容 (4)调查方法 (5)6 地面沉降监测 (6)监测网络设计 (6)监测设施建设 (8)监测技术要求 (8)监测设施运行维护 (10)7 地面沉降风险评价 (10)评价内容 (10)危险性评价 (11)易损性评价 (12)防灾减灾能力评价 (12)风险评价与分区 (13)8 地面沉降防控 (13)防控原则 (13)防控分区 (14)防控措施 (14)9 质量检查与成果编制 (15)质量检查 (15)成果编制 (16)附录A（资料性）地面沉降调查表 (18)附录B（资料性）InSAR调查技术方法和星载数据 (19)附录C（资料性）水准点、基岩标、分层标、光纤监测孔设计和建设技术要求 (21)附录D（资料性）地下水监测井设计和建设技术要求 (30)附录E（资料性）地下水人工回灌技术要求 (32)地面沉降监测与防治规范1 范围本文件规定了地面沉降调查、监测、风险评价、防控的技术方法和工作要求，并规定了质量检查与成果编制等内容。

本文件适用于地面沉降监测与防治。

2 规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。

其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 12897 国家一、二等水准测量规范GB/T 18314 全球定位系统（GPS）测量规范GB/T 35580 建设项目水资源论证导则GB/T 40112 地质灾害危险性评估规范GB 50021 岩土工程勘察规范GB 50027 供水水文地质勘察规范GB/T 50123 土工试验方法标准GB/T 51040 地下水监测工程技术标准3 术语和定义和缩略语术语和定义下列术语和定义适用于本文件。
