本章测试一、选择题1．如图所示是“研究电流跟电压、电阻的关系”的电路图。

设电阻R两端的电压为U ，通过R 的电流为I ，改变滑动变阻器R '连入电路的阻值，记录下多组实验数据。

某同学对其分析后得出如下结论，其中正确的是（ ）A ．当U 增大n 倍，R 就减小为原来的1/nB ．不论U 怎样变化，U 与I 的比值不变C ．R 跟U 成正比、跟I 成反比D ．当U 为零时，I 为零，R 也为零2．如图所示，电源电压不变，要使电流表的读数最大，下列做法中正确的是（ ）A ．1S 、2S 都断开B ．1S 断开，2S 闭合C ．1S 闭合，2S 断开D ．1S 、2S 都闭合3．一根铜线和一根镍铬合金线，长短粗细都相同，把它们串联在电路中，铜导线中的电流为1I ，两端的电压为1U ；镍铬金合线中的电流为2I ，两端的电压为2U ，则1I 与2I ，1U 与2U 的关系正确的是（ ）A ．2121,U U I I ==B ．2121,U U I I <=C ．2121,U U I I =>D ．2121,U U I I <>4．在如图所示电路中，Ω=Ω=6,321R R 。

当开关1S 与2S 闭合、3S 断开时，电流表的示数为1I 。

当开关1S 与3S 闭合、2S 断开时，电流表的示数为2I 。

则1I 与2I 的比值为（ ）A ．1：2B ．2：1C ．2：3D ．3：25．如图所示，电源电压不变，闭合开关S ，将滑动变阻器的滑片P 向右端滑动过程中，电流表1A 和2A ，电压表V 的示数变化情况是（ ）A ．1A 示数变小，2A 示数变小，V 示数不变B ．1A 示数未变，2A 示数变小，V 示数不变C ．1A 示数不变，2A 示数变大，V 示数变小D ．1A 示数变小，2A 示数变大，V 示数变小6．如图中的滑动变阻器R '的阻值是200Ω，电阻Ω=3001R ，电源的电压是6V 且保持不变，当滑动变阻器的滑片从a 端滑到b 端，电压表示数的变化是（ ）A ．6V~0VB ．6~2.4VC ．6V~3.6VD ．3.6V~2.4V7．在如图所示的电路中，电源电压保持不变，当1S 、2S 闭合，3S 断开时，电压表示数为U ；当1S 、2S 断开，3S 闭合时，电压表示数为U /3。

可编辑修改精选全文完整版欧姆定律练习题(含答案)经典一、欧姆定律选择题1．如图所示，A是悬挂在弹簧测力计下的条形磁铁，B是螺线管。

闭合开关，待弹簧测力计示数稳定后，将滑动变阻器的滑片缓慢向右移动的过程中，下列说法正确的是（）A. 电压表示数变大，电流表示数也变大B. 电压表示数变小，电流表示数也变小C. 螺线管上端是N极，弹簧测力计示数变小D. 螺线管上端是S极，弹簧测力计示数变大【答案】C【解析】【解答】由图知道，定值电阻R0与滑动变阻器、螺线管串联，电压表测量的是R 两端的电压；当将滑动变阻器的滑片P向右滑动时，滑动变阻器R阻值变小，由串联电路电阻的特点可知，则电路中的总电阻变小，电路的电流变大，由串联电路分压特点得电压表示数变小，通电螺线管的磁性增强，由右手螺旋法则判断螺线管的上端为N极，和上面的磁极相互排斥，通电螺线管的磁性增强，排斥力变大，弹簧测力计示数变小。

故答案为：C。

【分析】（1）影响电磁铁磁性强弱的因素有：电流的大小、线圈的匝数、有无铁芯。

线圈的匝数一定，电流越大磁性越强；（2）运用安培定则（用右手握螺线管，让四指弯向螺线管中电流方向，则大拇指所指的那端就是螺线管的北极）判断通电螺线管的极性；（3）磁极间的相互作用：同名磁极相互排斥，异名磁极相互吸引。

（4）当变阻器R的滑片缓慢向右移动，滑动变阻器接入电路的电阻变小，根据欧姆定律和串联电路电压的特点可知电路电流表和电压表示数的变化.2．如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动的过程中（）A. 电压表V1的示数变大，电流表A的示数变大B. 电压表V2的示数变大，电流表A的示数变小C. 电压表V1的示数变大，电流表A的示数变小D. 电压表V2的示数变大，电流表A的示数变大【答案】 A【解析】【解答】解：由图知，定值电阻R1和滑动变阻器R2串联，V1测量R1两端的电压，电压表V2测量R2两端的电压，电流表测量串联电路中的电流。

可编辑修改精选全文完整版欧姆定律练习题(含答案)一、欧姆定律选择题1．如图所示，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P从中点向b端移动一段距离，电压表V1、V2示数的变化量分别为△U1、△U2，电流表示数的变化量为△I，阻值相同的定值电阻R1、R2消耗电功率的变化量分别为△P1、△P2．则下列判断正确的是（）A. △P1+△P2＝△I2．（R1+R2）B. |△U1|＞|△U2|C. | |+| |＝R1+R2D. |△U1|＜|△U2|【答案】 C【解析】【解答】解：由电路图可知，R1与R0、R2串联，电压表V1测R0与R2两端的电压之和，电压表V2测R2两端的电压，电流表测电路中的电流。

（1）将滑动变阻器的滑片P 从中点向b端移动一段距离，设移动前后电路中的电流分别为I1、I2，由I＝可得，电压表V2示数的变化量：△U2＝U2﹣U2′＝I1R2﹣I2R2＝（I1﹣I2）R2＝△IR2，则|△U2|＝|△IR2|，因串联电路中总电压等于各分电压之和，所以，电压表V1示数的变化量：△U1＝U1﹣U1′＝（U﹣I1R1）﹣（U﹣I2R1）＝（I2﹣I1）R1＝﹣△IR1，则|△U1|＝|△IR1|，因R1、R2的阻值相同，所以，|△U1|＝|△U2|，BD不符合题意；由| |＝R1、| |＝R2可知，| |+| |＝R1+R2，C符合题意；（2）定值电阻R1、R2消耗电功率的变化量分别为△P1、△P2，则△P1+△P2＝（I12﹣I22）（R1+R2）＝（I1﹣I2）（I1+I2）（R1+R2）＝△I（I1+I2）（R1+R2），A不符合题意。

故答案为：C。

【分析】结合电路图，理清元件的连接方式及电表的测量对象，将滑动变阻器的滑片P从中点向b端移动一段距离，设出移动前后电路中的电流，根据欧姆定律表示出电压表V2示数的变化量，根据串联电路的电压特点和欧姆定律表示出电压表V，示数的变化量，然后结合R1、R2的阻值相同比较|△U1|与|△U2| 的大小关系；根据P=I2R表示出定值电阻R1、R2消耗电功率的变化量.2．如图所示，电源电压6V保持不变，定值电阻R1标有“10Ω0.5A”字样：滑动变阻器R2标有“20Ω1A”字样，电流表量程为0～0.6A，电压表量程为0～3V，闭合开关S，下列做法能够保证电路安全的是（）A. 电路中电流不超过B. 两端电压不超过3VC. 滑动变阻器连入电路的阻值在范围内变化D. 电路的总功率在范围内变化【答案】 D【解析】【解答】解：由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。

本章测试一、选择题1．如图所示是“研究电流跟电压、电阻的关系”的电路图。

设电阻R两端的电压为U ，通过R 的电流为I ，改变滑动变阻器R '连入电路的阻值，记录下多组实验数据。

某同学对其分析后得出如下结论，其中正确的是（ ）A ．当U 增大n 倍，R 就减小为原来的1/nB ．不论U 怎样变化，U 与I 的比值不变C ．R 跟U 成正比、跟I 成反比D ．当U 为零时，I 为零，R 也为零2．如图所示，电源电压不变，要使电流表的读数最大，下列做法中正确的是（ ）A ．1S 、2S 都断开B ．1S 断开，2S 闭合C ．1S 闭合，2S 断开D ．1S 、2S 都闭合3．一根铜线和一根镍铬合金线，长短粗细都相同，把它们串联在电路中，铜导线中的电流为1I ，两端的电压为1U ；镍铬金合线中的电流为2I ，两端的电压为2U ，则1I 与2I ，1U 与2U 的关系正确的是（ ）A ．2121,U U I I ==B ．2121,U U I I <=C ．2121,U U I I =>D ．2121,U U I I <>4．在如图所示电路中，Ω=Ω=6,321R R 。

当开关1S 与2S 闭合、3S 断开时，电流表的示数为1I 。

当开关1S 与3S 闭合、2S 断开时，电流表的示数为2I 。

则1I 与2I 的比值为（ ）A ．1：2B ．2：1C ．2：3D ．3：25．如图所示，电源电压不变，闭合开关S ，将滑动变阻器的滑片P 向右端滑动过程中，电流表1A 和2A ，电压表V 的示数变化情况是（ ）A ．1A 示数变小，2A 示数变小，V 示数不变B ．1A 示数未变，2A 示数变小，V 示数不变C ．1A 示数不变，2A 示数变大，V 示数变小D ．1A 示数变小，2A 示数变大，V 示数变小6．如图中的滑动变阻器R '的阻值是200Ω，电阻Ω=3001R ，电源的电压是6V 且保持不变，当滑动变阻器的滑片从a 端滑到b 端，电压表示数的变化是（ ）A ．6V~0VB ．6~2.4VC ．6V~3.6VD ．3.6V~2.4V7．在如图所示的电路中，电源电压保持不变，当1S 、2S 闭合，3S 断开时，电压表示数为U ；当1S 、2S 断开，3S 闭合时，电压表示数为U /3。

物理欧姆定律练习题20篇及解析一、欧姆定律选择题1．如图所示，当滑片P置于中点时，小灯泡比正常发光时暗，当滑片P由中点向a端滑动时，下列说法正确的是（灯泡的电阻随温度变化）A. 电流表示数变小，小灯泡变亮B. 电压表示数变大，小灯泡变暗C. 电路消耗的总功率不变D. 电压表与电流表示数的比值变大【答案】 D【解析】【解答】解：A、当滑片P由中点向a端滑动时，滑动变阻器接入电路的电阻变小，根据公式I=可知，电路电流变大，也就是电流表示数变大，灯泡变亮，故A错误；B、变阻器接入电路的电阻变小，根据串联分压，灯泡两端电压变大，所以电压表示数变大，灯泡的实际功率变大，小灯泡变亮，故B错误C、电源电压不变，电路中的电流变大，由公式P=UI可知，电路消耗的总功率变大，故C 错误；D、小灯泡变亮，说明温度升高，此时小灯泡的电阻变大，由公式R=可知，电压表与电流表示数的比值变大，故D正确．故选D．【分析】从电路图可知，灯泡与滑动变阻器串联，电压表测量灯泡两端的电压，电流表测量电路总电流，当滑片P由中点向a端滑动时，滑动变阻器接入电路的电阻变小，根据欧姆定律可知电路电流的变化，进一步求出灯泡两端电压的变化2．灯L1标有“6V 6W”字样，灯L2标有“12V 12W”字样，将L1、L2连成如图所示电路，闭合开关S，两灯都能发光，则（）A. 灯L2比L1亮B. 灯L1、L2实际电压之比为1：2C. 若一电表示数突然减小，另两电表示数不变，则可能是灯L2灯丝断了D. 若将灯L1、L2串联后接入电路，两灯都能发光，则实际功率之比为1：2【答案】 D【解析】【解答】解：由P=可知，灯泡电阻：R1===6Ω，R2===12Ω；由图示电路图可知，两灯泡并联，电压表测电源电压，电流表A1测干路电流，电流表A2测L2支路电流；A、两灯泡并联，灯泡两端电压U相等，R1＜R2，由P=可知：P1＞P2，灯L1比L2亮，故A错误；B、两灯泡并联，它们两端的电压相等，灯泡实际电压之比为1：1，故B错误；C、电压表测电源电压，电流表A1测干路电流，电流表A2测L2支路电流，如果灯L2灯丝断了，通过L2的电流为零，两电流表示数都变小，电压表示数不变，不符合题意，故C错误；D、若将灯L1、L2串联后接入电路，通过两灯泡的电流I相等，两灯都能发光，则实际功率之比：===，故D正确；故选D．【分析】已知灯泡额定电压与额定功率，应用电功率公式求出灯泡的电阻，然后应用串并联电路特点与电功率公式比较灯泡实际功率大小，再分析答题．3．如图所示，电源电压保持6V不变，电流表量程为0～0. 6A，电压表量程为0～3V，定值电阻R1的规格为“10Ω0.5A”.滑动变阻器R2的规格为“20Ω1A”.闭合开关，为了保证电路安全，在变阻器滑片移动过程中，下列说法正确的是（）①电阻R1消耗电功率允许的变化范围为0.4W～0.9W②电流表示数允许的变化范围为0. 2A～0. 5A③滑动变阻器R2允许接入电路阻值的变化范围为10Ω～20Ω④电路消耗总电功率允许的变化范围为1.8 W～3WA. ①③B. ①④C. ②③D. ②④【答案】 A【解析】【解答】滑动变阻器最大时电流最小，此时 =0.2A,定值电阻的功率判断最大电功率为0.9W,最小为0.4W，答案①对。

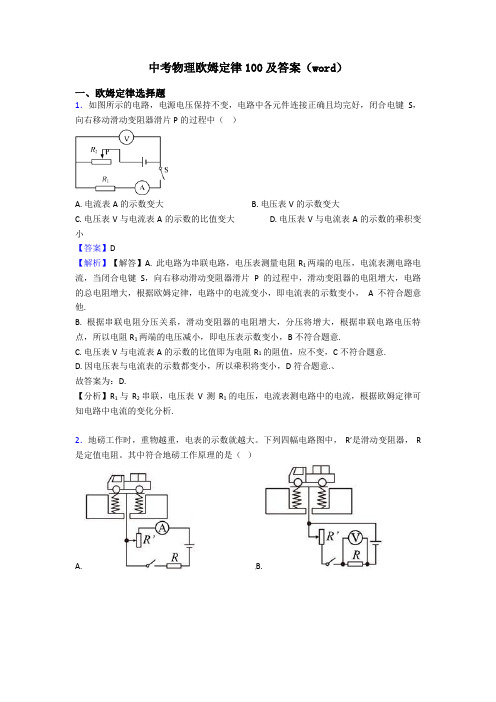

中考物理欧姆定律100及答案（word）一、欧姆定律选择题1．如图所示的电路，电源电压保持不变，电路中各元件连接正确且均完好，闭合电键S，向右移动滑动变阻器滑片P的过程中（）A. 电流表A的示数变大B. 电压表V的示数变大C. 电压表V与电流表A的示数的比值变大D. 电压表V与电流表A的示数的乘积变小【答案】D【解析】【解答】A. 此电路为串联电路，电压表测量电阻R1两端的电压，电流表测电路电流，当闭合电键S，向右移动滑动变阻器滑片P的过程中，滑动变阻器的电阻增大，电路的总电阻增大，根据欧姆定律，电路中的电流变小，即电流表的示数变小，A不符合题意他.B. 根据串联电阻分压关系，滑动变阻器的电阻增大，分压将增大，根据串联电路电压特点，所以电阻R1两端的电压减小，即电压表示数变小，B不符合题意.C. 电压表V与电流表A的示数的比值即为电阻R1的阻值，应不变，C不符合题意.D. 因电压表与电流表的示数都变小，所以乘积将变小，D符合题意.、故答案为：D.【分析】R1与R2串联，电压表V测R1的电压，电流表测电路中的电流，根据欧姆定律可知电路中电流的变化分析.2．地磅工作时，重物越重，电表的示数就越大。

下列四幅电路图中，R′是滑动变阻器，R 是定值电阻。

其中符合地磅工作原理的是（）A. B.C. D.【答案】 B【解析】【解答】A.当物重增大时，滑片向下运动，变阻器的阻值增大，电流表的示数变小，故A不合题意；B.电阻R和变阻器R'串联，电压表测电阻R的电压；当物重增大时，滑片向下运动，变阻器阻值变小，它的电压变小；而总电压不变，因此电压表的示数变大，故B符合题意；C.电流表将滑动变阻器短路，当物重增大时，电流表的示数不变，故C不合题意；D.电压表串联在电路里，当物重增大时，电压表的示数几乎不变，故D不合题意。

故选B。

【分析】（1）当电压不变时，电阻越大，电流越小；（2）在串联电路中，电压的分配与电阻成正比，即电阻越大，电压越大；（3）当物重增大时，判断滑动变阻器的滑片的运动方向，进而得到其阻值的变化，接下来再判断电表的示数变化。

欧姆定律练习题含答案一、选择题1. 欧姆定律的公式是：A. V = IRB. P = IVC. I = V/RD. R = V/I2. 以下哪个选项正确描述了电阻、电流和电压之间的关系？A. 电流与电压成正比，与电阻成反比B. 电流与电压成反比，与电阻成正比C. 电压与电流成正比，与电阻无关D. 电阻与电流成正比，与电压无关3. 当电阻保持不变时，电压增加一倍，根据欧姆定律，电流将：A. 减少一半B. 保持不变C. 增加一倍D. 增加四倍4. 一个电路中的电阻为10Ω，通过它的电流为0.2A，根据欧姆定律，电压为：A. 2VB. 1VC. 0.2VD. 0.5V5. 如果电路中的电阻为20Ω，电压为5V，那么通过电阻的电流为：A. 0.25AB. 1AC. 0.1AD. 0.5A二、填空题6. 在一个简单的电路中，如果电流为0.5A，电阻为4Ω，根据欧姆定律，电压为______。

7. 欧姆定律的数学表达式是电压等于电流乘以电阻，即V = ______。

8. 如果电路中的电压为12V，电阻为6Ω，根据欧姆定律，电流为______。

9. 欧姆定律表明，电流的大小与电压成正比，与电阻成______。

10. 当电阻为固定值时，电压增加，电流也会相应地______。

三、简答题11. 请解释欧姆定律在电路分析中的重要性。

12. 为什么说欧姆定律是基本的电路定律之一？13. 如果在一个电路中，电阻增加，而电压保持不变，根据欧姆定律，电流会发生什么变化？14. 描述一下，如果电路中的电压增加，而电阻减少，电流会如何变化？15. 欧姆定律如何帮助我们计算电路中的功率？四、计算题16. 一个电路的电阻为15Ω，如果通过它的电流为0.3A，计算该电路的电压。

17. 假设一个电路的电压为24V，电阻为8Ω，求通过该电路的电流。

18. 一个电阻为30Ω的电路，如果电压为18V，求通过该电阻的电流。

19. 已知一个电路的电压为9V，电阻为3Ω，计算通过该电路的电流。

欧姆定律练习题一、选择题1. 下列关于欧姆定律的说法，正确的是：A. 欧姆定律只适用于金属导体B. 欧姆定律适用于所有导电物质C. 欧姆定律表明，电流与电压成正比，与电阻成反比D. 欧姆定律表明，电流与电阻成正比，与电压成反比2. 在电路中，当电阻一定时，电流与电压的关系是：A. 成正比B. 成反比C. 无关D. 线性关系A. 电流B. 电压C. 电阻D. 电功率二、填空题1. 欧姆定律的表达式为：______ = ______ / ______。

2. 在一个电路中，已知电流为2A，电阻为10Ω，根据欧姆定律，该电路的电压为______V。

3. 当电压为12V，电阻为6Ω时，通过电阻的电流为______A。

三、计算题1. 已知一个电阻的阻值为20Ω，通过该电阻的电流为0.5A，求该电阻两端的电压。

2. 一个电路中的电压为24V，电阻为48Ω，求通过该电阻的电流。

3. 若一个电路中的电流为3A，电阻为15Ω，求该电路的电压。

四、应用题1. 某电路中的电阻为30Ω，电源电压为12V，求通过电阻的电流。

2. 一盏电灯的电阻为100Ω，接在220V的电源上，求电灯的电流。

3. 一个电阻器的阻值为50Ω，通过它的电流为0.4A，求电阻器两端的电压。

五、判断题1. 当电压不变时，增加电路中的电阻，电流会增大。

()2. 欧姆定律可以表示为 I = V/R，其中I是电流，V是电压，R是电阻。

()3. 在一个串联电路中，各处的电流是相等的，这与欧姆定律无关。

()六、简答题1. 简述欧姆定律的内容。

2. 为什么说欧姆定律是电路分析中的基本定律？3. 在实际应用中，哪些因素可能会导致欧姆定律不再适用？七、作图题1. 请画出欧姆定律的实验电路图，并标明电压表、电流表和电阻的位置。

2. 根据欧姆定律，作出电流与电压的关系图，假设电阻为固定值。

八、实验题1. 设计一个实验，验证欧姆定律的正确性。

请详细描述实验步骤、所需材料和预期结果。

欧姆定律（一）1.研究同一导体中的电流与它两端电压的关系时，要保持电阻不变。

电流表测量通过电阻的电流，电压表测量电阻两端的电压；滑动变阻器的作用是改变电路中的电流。

该实验的结论是_导体的电阻不变时，通过导体的电流和它两端的电压成正比_。

2.研究相同电压下不同导体中电流与它的电阻的关系时，要保持电压不变。

电流表测量通过电阻的电流，电压表测量电阻两端的电压；教材P81图4.5.1中滑动变阻器的作用是保持电阻R两端的电压不变。

实验过程中要更换不同的电阻做实验。

该实验的结论是导体两端的电压不变时，通过导体的电流和它的电阻成反比。

3.德国物理学家欧姆，在大量实验事实的基础上得出了一段电路中电流与电压和电阻关系的重要结论：一段导体中的电流与该段导体两端的电压成正比，与该段导体的电阻成反比。

其数学表达式为I=U/R。

考法1伏安法测电阻例1.在研究电流跟电压、电阻的关系实验中，当研究电流与电阻的关系时（B）A．调节滑动变阻器，使电路中的电流保持不变B．调节滑动变阻器，使不同的定值电阻R两端的电压保持不变C．使电阻R两端电压成倍数变化D．每次测量时都要使电路中的电流成倍数变化变式冲关1.如图所示，电源电压保持不变，滑动变阻器上均标有“2A20Ω”字样，通过哪几个电路图可测出RX的阻值（A）A．甲、丙B．乙、丙C．甲、乙D．甲、乙、丙考法2 欧姆定律例2.根据欧姆定律，下列说法正确的是（C）A．导体的电阻与电压成正比，与电流成反比B．导体两端电压越大，这段导体的电阻就越大C．导体两端电压越大，通过这段导体的电流越大D．通过导体的电流越大，这段导体的电阻就越小变式冲关2.一位同学用电压表和电流表研究电流与电压、电阻之间的关系时，作出了如图所示的I﹣U图像，由图像可判断这两个电阻（B）A．R甲＜R乙B．R甲＞R乙C．R甲＝R乙D．无法判定☆基础训练1．在学过欧姆定律后，同学们有以下认识，其中正确的是（A）A．电阻中有电流时它两端一定有电压B．欧姆定律揭示了导体中的电压与电流、电阻的关系C．当电阻一定时，导体的电压与电流成正比D．根据欧姆定律的变形公式R＝可知：导体的的电阻随电压和电流的变化而变化2．关于电流、电压、电阻的关系，下列说法正确的是（A）A．导体的电阻是导体本身的性质，与电压、电流无关B．导体中有电流通过时，它两端不一定有电压C．通过导体的电流越大，这段导体的电阻一定越小D．在电压一定时，导体的电阻跟通过导体的电流成反比3．用电流表和电压表测电阻时，电压表和电流表有如图所示的两种接法。

物理欧姆定律题20套(带答案)一、欧姆定律选择题1．如图甲所示，电源电压恒为9V，滑动变阻器的最大阻值为100Ω，电流在0.1A~0.4A之间时电子元件均能正常工作．若通过此电子元件的电流与其两端电压的关系如图乙所示，则下列判断正确的是（）A. 电子元件工作时，电阻保持不变B. 为使电子元件处于正常工作状态，变阻器的阻值范围应控制在12.5Ω~70ΩC. 当P在中点时，电子元件与滑动变阻器的电压之比为1︰1D. 电子元件处于正常工作状态时，电路消耗的最小功率为3.6W【答案】 B【解析】【解答】（1）从图象可知，电子元件的电阻是在变化的，故A错误；（2）电子元件处于正常工作状态时，电路电流最小为0.1A，电子元件两端的最小电压为2V，所以滑动变阻器两端的最大电压为U1=9V-2V=7V，此时滑动变阻器接入电路的电阻最大，R大===70Ω，电路电流最大为0.4A，电子元件两端的最大电压为4V，所以滑动变阻器两端的最小电压为U2=9V-4V=5V，滑动变阻器接入电路的电阻最小，R小===12.5Ω．所以滑动变阻器的阻值范围应控制在12.5欧～70欧，故B正确；（3）因为电子元件与滑动变阻器串联，通过的电流相等，所以电子元件与滑动变阻器串联两端的电压之比就等于两电阻之比，因无法判断电子元件与滑动变阻器电阻的大小关系，所以无法判断它们两端电压的关系，故C错误；（4）当电路消耗的功率最小时，电路电流最小，为I小=0.1A，电路消耗的最小功率P=UI小=9V×0.1A=0.9W，故D错误．故选B．【分析】（1）从图象可知，电流与电子元件两端的电压不是正比关系，电子元件处于正常工作状态时，电路消耗的最小功率根据公式P=UI可求．（2）当P在中点时，无法判断电子元件与滑动变阻器电阻的大小关系，根据电阻的分压特点可知无法确定当P在中点时电子元件与滑动变阻器的电压之比．（3）由图象可知，电路电流最小为0.1A，电流最大为0.4A，找到对应的电压，根据串联电路电压的规律求出滑动变阻器两端的电压，进一步求出滑动变阻器接入电路的电阻．2．如图所示电路，电源电压不变，闭合开关S，当滑片P置于变阻器的B端时，电压表的示数为6V，在10s内定值电阻R1产生的热量为36J；当滑片P置于变阻器的中点时，电压表的示数变化了2V．下列结果正确的是（）A. R1先后两次消耗的电功率之比为3：4B. 滑动变阻器R2的最大阻值为10ΩC. 电源电压为10VD. R1的阻值为20Ω【答案】 B【解析】【解答】由电路分析可知，R1与滑动变阻器串联，电压表测量滑动变阻器两端的电压，当滑片P置于变阻器的B端时滑动变阻器的阻值最大，根据Q= 得R2= =10Ω，B符合题意；滑片P置于变阻器的B端时电路中的电流I1= =0.6A，U总=U1+U2=0.6AR1+6V……①,当R1=10Ω时电压表的示数=6V-2V=4V，此时电路中的电流I’= =0.8A，U总=U1+U2=0.8AR1+4V……②，根据P=I2R得P1：P1’=（0.3A）2R1：（0.4A）2R1=9：16，A不符合题意；解由①②组成的方程组得：电源电压为12V、R1的阻值为10Ω，C、D不符合题意。
