带电粒子在磁场中运动的时间

考点09磁场1．（2021·贵州贵阳市·高二期末）如图所示，在光滑的水平桌面上，a和b是两条固定的平行长直导线，通过的电流强度相等。

一矩形线框通有逆时针方向的电流，位于两条导线所在平面的正中间，在a、b产生的磁场作用下静止。

则a、b的电流方向可能是（）A．均向左B．均向右C．a的向右，b的向左D．a的向左，b的向右【答案】CD【详解】A．若a、b电流方向均向左，根据安培定则以及磁场的叠加知，在线框上边所在处的磁场方向垂直纸面向外，在线框下边所在处的磁场方向垂直纸面向里，根据左手定则知，线框上边所受的安培力方向向上，下边所受的安培力方向向上，则线框不能处于静止状态，故A错误；B．若a、b电流方向均向右，根据安培定则以及磁场的叠加知，在线框上边所在处的磁场方向垂直纸面向里，在线框下边所在处的磁场方向垂直纸面向外，根据左手定则知，线框上边所受的安培力方向向下，下边所受的安培力方向向下，则线框不能处于静止状态，故B错误；C．若电流方向a的向右，b的向左，根据安培定则以及磁场的叠加知，在线框上边所在处的磁场方向垂直纸面向里，在线框下边所在处的磁场方向垂直纸面向里，根据左手定则知，线框上边所受的安培力方向向下，下边所受的安培力方向向上，根据对称性，线框可以处于平衡状态，故C正确；D．若电流方向a的向左，b的向右，根据安培定则以及磁场的叠加知，在线框上边所在处的磁场方向垂直纸面向外，在线框下边所在处的磁场方向垂直纸面向外，根据左手定则知，线框上边所受的安培力方向向上，下边所受的安培力方向向下，根据对称性，线框可以处于平衡状态，故D正确。

故选CD。

2．（2021·全国高二专题练习）某型号的回旋加速器的工作原理图如图甲所示，图乙为俯视图．回旋加速器的核心部分为D形盒，D形盒置于真空容器中，整个装置放在电磁铁两极之间的磁场中，磁场可以认为是匀强磁场，且与D形盒面垂直．两盒间狭缝很小，带电粒子穿过的时间可以忽略不计．质子从粒子源A 处进入加速电场的初速度不计，从静止开始加速到出口处所需的时间为t ，已知磁场的磁感应强度大小为B ，质子质量为m 、电荷量为＋q ，加速器接一高频交流电源，其电压为U ，可以使质子每次经过狭缝都能被加速，不考虑相对论效应和重力作用．则下列说法正确的是（ ）A ．质子第一次经过狭缝被加速后，进入D 形盒运动轨迹的半径r =1B B ．D 形盒半径RC ．质子能够获得的最大动能为22q BUtmπD ．加速质子时的交流电源频率与加速α粒子的交流电源频率之比为1：1 【答案】AB 【详解】A ．设质子第1次经过狭缝被加速后的速度为v 1，由动能定理得qU =2112mv 由牛顿第二定律有qv 1B =m 211v r联立解得r 1故A 正确；B ．设质子从静止开始加速到出口处运动了n 圈，质子在出口处的速度为v ，则2nqU=12mv 2 qvB=m 2v R质子圆周运动的周期T =2mqBπ 质子运动的总时间t =nT联立解得R 故B 正确； C ．根据qvB=m 2v R解得v =BRqm带电粒子射出时的动能E k =212mv =2222B R q m=2BUq t m π故C 错误。

带电粒子在匀强磁场中的运动（知识小结）一．带电粒子在磁场中的运动（1）带电粒子在磁场中运动时，若速度方向与磁感线平行，则粒子不受磁场力，做匀速直线运动；即 ① 为静止状态。

② 则粒子做匀速直线运动。

（2）若速度方向与磁感线垂直，带电粒子在匀强磁场中做匀速圆周运动，洛伦兹力起向心力作用。

（3）若速度方向与磁感线成任意角度，则带电粒子在与磁感线平行的方向上做匀速直线运动，在与磁感线垂直的方向上做匀速圆周运动，它们的合运动是螺线运动。

二、带电粒子在匀强磁场中的圆周运动1．运动分析：洛伦兹力提供向心力，使带电粒子在匀强磁场中做匀速圆周运动．(4)运动时间： (Θ 用弧度作单位 )1．只有垂直于磁感应强度方向进入匀强磁场的带电粒子，才能在磁场中做匀速圆周运动．2．带电粒子做匀速圆周运动的半径与带电粒子进入磁场时速率的大小有关，而周期与速率、半径都无关．三、带电粒子在有界匀强磁场中的匀速圆周运动(往往有临界和极值问题)(一)边界举例:1、直线边界（进出磁场有对称性）规律：如从同一直线边界射入的粒子，再从这一边射出时，速度与边界的夹角相等。

速度与边界的夹角等于圆弧所对圆心角的一半，并且如果把两个速度移到共点时，关于直线轴对称。

2、平行边界（往往有临界和极值问题）（在平行有界磁场里运动，轨迹与边界相切时，粒子恰好不射出边界）3、矩形边界磁场区域为正方形，从a 点沿ab 方向垂直射入匀强磁场：若从c 点射出，则圆心在d 处若从d 点射出，则圆心在ad 连线中点处4.圆形边界（从平面几何的角度看，是粒子轨迹圆与磁场边界圆的两圆相交问题。

）特殊情形：在圆形磁场内,沿径向射入时，必沿径向射出一般情形：磁场圆心O 和运动轨迹圆心O ′都在入射点和出射点连线AB 的中垂线上。

或者说两圆心连线OO ′与两个交点的连线AB 垂直。

（二）求解步骤：（1）定圆心、（2）连半径、（3）画轨迹、（4）作三角形．（5）据半径公式求半径，2．其特征方程为：F 洛＝F 向． 3．三个基本公式： (1)向心力公式：qvB ＝m v 2R ； (2)半径公式：R ＝mv qB ； (3)周期和频率公式：T ＝2πm qB ＝1f ； 222m t qB m qB T θππθπθ==⨯=⨯v L =t再解三角形求其它量；或据三角形求半径，再据半径公式求其它量（6）求时间1、确定圆心的常用方法：(1)已知入射方向和出射方向(两点两方向)时，可以作通过入射点和出射点作垂直于入射方向和出射方向的直线，两条直线的交点就是圆弧轨道的圆心，如图3－6－6甲所示，P 为入射点，M 为出射点，O 为轨道圆心．(2)已知入射方向和出射点的位置时(两点一方向)，可以通过入射点作入射方向的垂线，连接入射点和出射点，作其中垂线，这两条垂线的交点就是圆弧轨道的圆心，如图3－6－6乙所示，P 为入射点，M 为出射点，O 为轨道圆心．(3)两条弦的中垂线(三点)：如图3－6－7所示，带电粒子在匀强磁场中分别经过O 、A 、B 三点时，其圆心O ′在OA 、OB 的中垂线的交点上．(4)已知入射点、入射方向和圆周的一条切线：如图3－6－8所示，过入射点A 做v 垂线AO ，延长v 线与切线CD 交于C 点，做∠ACD 的角平分线交AO 于O 点，O 点即为圆心，求解临界问题常用到此法．(5)已知入射点，入射速度方向和半径大小2．求半径的常用方法 ：由于已知条件的不同，求半径有两种方法：一是：利用向心力公式求半径；二是：利用平面几何知识求半径。

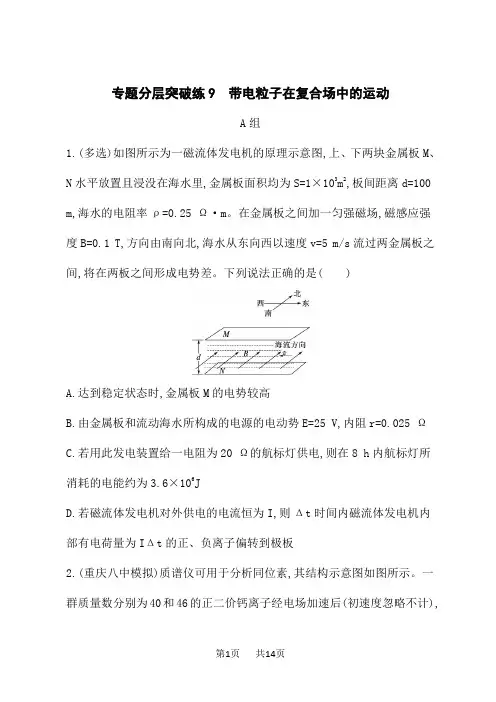

专题分层突破练9 带电粒子在复合场中的运动A组1.(多选)如图所示为一磁流体发电机的原理示意图,上、下两块金属板M、N水平放置且浸没在海水里,金属板面积均为S=1×103m2,板间距离d=100 m,海水的电阻率ρ=0.25 Ω·m。

在金属板之间加一匀强磁场,磁感应强度B=0.1 T,方向由南向北,海水从东向西以速度v=5 m/s流过两金属板之间,将在两板之间形成电势差。

下列说法正确的是( )A.达到稳定状态时,金属板M的电势较高B.由金属板和流动海水所构成的电源的电动势E=25 V,内阻r=0.025 ΩC.若用此发电装置给一电阻为20 Ω的航标灯供电,则在8 h内航标灯所消耗的电能约为3.6×106JD.若磁流体发电机对外供电的电流恒为I,则Δt时间内磁流体发电机内部有电荷量为IΔt的正、负离子偏转到极板2.(重庆八中模拟)质谱仪可用于分析同位素,其结构示意图如图所示。

一群质量数分别为40和46的正二价钙离子经电场加速后(初速度忽略不计),接着进入匀强磁场中,最后打在底片上,实际加速电压U通常不是恒定值,而是有一定范围,若加速电压取值范围是(U-ΔU,U+ΔU),两种离子打在底片上的区域恰好不重叠,不计离子的重力和相互作用,则ΔUU的值约为( )A.0.07B.0.10C.0.14D.0.173.在第一象限(含坐标轴)内有垂直xOy平面周期性变化的均匀磁场,规定垂直xOy平面向里的磁场方向为正方向,磁场变化规律如图所示,磁感应强度的大小为B0,变化周期为T0。

某一带正电的粒子质量为m、电荷量为q,在t=0时从O点沿x轴正方向射入磁场中并只在第一象限内运动,若要求粒子在t=T0时距 B.2πmqT0C.3πm2qT0D.5πm3qT04.(福建龙岩一模)如图所示,在xOy平面(纸面)内,x>0区域存在方向垂直纸面向外的匀强磁场,第三象限存在方向沿、电荷量为q的带正电粒子(不计重力),以大小为v、方向与y轴正方向夹角θ=60°的速度沿纸面从坐标为(0,√3L)的P1点进入磁场中,然后从坐标为(0,-√3L)的P2点进入电场区域,最后从x轴上的P3点(图中未画出)垂直于x轴射出电场。

易错点21 带点粒子在磁场、组合场和叠加场中的运动易错总结一、带电粒子在匀强磁场中的运动1．若v∥B，带电粒子以速度v做匀速直线运动，其所受洛伦兹力F＝0.2．若v⊥B，此时初速度方向、洛伦兹力的方向均与磁场方向垂直，粒子在垂直于磁场方向的平面内运动．(1)洛伦兹力与粒子的运动方向垂直，只改变粒子速度的方向，不改变粒子速度的大小．(2)带电粒子在垂直于磁场的平面内做匀速圆周运动，洛伦兹力提供向心力．二、复合场1．复合场的分类(1)叠加场：电场、磁场、重力场共存，或其中某两场共存．(2)组合场：电场与磁场各位于一定的区域内，并不重叠或相邻或在同一区域，电场、磁场交替出现．2．三种场的比较1．静止或匀速直线运动当带电粒子在复合场中所受合外力为零时，将处于静止状态或做匀速直线运动．2．匀速圆周运动当带电粒子所受的重力与电场力大小相等，方向相反时，带电粒子在洛伦兹力的作用下，在垂直于匀强磁场的平面内做匀速圆周运动．3．较复杂的曲线运动当带电粒子所受合外力的大小和方向均变化，且与初速度方向不在同一直线上，粒子做非匀变速曲线运动，这时粒子运动轨迹既不是圆弧，也不是抛物线．4．分阶段运动带电粒子可能依次通过几个情况不同的组合场区域，其运动情况随区域发生变化，其运动过程由几种不同的运动阶段组成．解题方法一、带电粒子在匀强磁场中的圆周运动1．圆心的确定圆心位置的确定通常有以下两种基本方法：(1)已知入射方向和出射方向时，可以过入射点和出射点作垂直于入射方向和出射方向的直线，两条直线的交点就是圆弧轨道的圆心(如图甲所示，P为入射点，M为出射点)．(2)已知入射方向和出射点的位置时，可以过入射点作入射方向的垂线，连线入射点和出射点，作其中垂线，这两条垂线的交点就是圆弧轨道的圆心(如图乙所示，P为入射点，M为出射点)．2．半径的确定半径的计算一般利用几何知识解直角三角形．做题时一定要作好辅助线，由圆的半径和其他几何边构成直角三角形．由直角三角形的边角关系或勾股定理求解．3．粒子在匀强磁场中运动时间的确定(1)粒子在匀强磁场中运动一周的时间为T，当粒子运动轨迹的圆弧所对应的圆心角为α时，其运动时间t＝α360°T(或t＝α2πT)．确定圆心角时，利用好几个角的关系，即圆心角＝偏向角＝2倍弦切角．(2)当v一定时，粒子在匀强磁场中运动的时间t＝lv，l为带电粒子通过的弧长．二、带电粒子在组合场中的运动1．组合场：电场与磁场各位于一定的区域内，并不重叠，一般为两场相邻或在同一区域电场、磁场交替出现．2．解题时要弄清楚场的性质、场的方向、强弱、范围等．3．要正确进行受力分析，确定带电粒子的运动状态．(1)仅在电场中运动①若初速度v0与电场线平行，粒子做匀变速直线运动；②若初速度v0与电场线垂直，粒子做类平抛运动．(2)仅在磁场中运动①若初速度v0与磁感线平行，粒子做匀速直线运动；②若初速度v0与磁感线垂直，粒子做匀速圆周运动．4．分析带电粒子的运动过程，画出运动轨迹是解题的关键．特别提醒从一个场射出的末速度是进入另一个场的初速度，因此两场界面处的速度(大小和方向)是联系两运动的桥梁，求解速度是重中之重．三、带电粒子在叠加场中的运动1．带电粒子在叠加场中无约束情况下的运动情况分类(1)磁场力、重力并存①若重力和洛伦兹力平衡，则带电体做匀速直线运动．②若重力和洛伦兹力不平衡，则带电体将做复杂的曲线运动，因洛伦兹力不做功，故机械能守恒，由此可求解问题．(2)电场力、磁场力并存(不计重力的微观粒子)①若电场力和洛伦兹力平衡，则带电体做匀速直线运动．②若电场力和洛伦兹力不平衡，则带电体将做复杂的曲线运动，因洛伦兹力不做功，可用动能定理求解问题．(3)电场力、磁场力、重力并存①若三力平衡，一定做匀速直线运动．②若重力与电场力平衡，一定做匀速圆周运动．③若合力不为零且与速度方向不垂直，将做复杂的曲线运动，因洛伦兹力不做功，可用能量守恒或动能定理求解问题．2．带电粒子在叠加场中有约束情况下的运动带电体在复合场中受轻杆、轻绳、圆环、轨道等约束的情况下，常见的运动形式有直线运动和圆周运动，此时解题要通过受力分析明确变力、恒力做功情况，并注意洛伦兹力不做功的特点，运用动能定理、能量守恒定律结合牛顿运动定律求出结果．3．处理带电粒子在叠加场中的运动的基本思路(1)弄清叠加场的组成．(2)进行受力分析，确定带电粒子的运动状态，注意运动情况和受力情况的结合．(3)画出粒子运动轨迹，灵活选择不同的运动规律．○1当带电粒子在叠加场中做匀速直线运动时，根据受力平衡列方程求解．○2当带电粒子在叠加场中做匀速圆周运动时，一定是电场力和重力平衡，洛伦兹力提供向心力，应用平衡条件和牛顿运动定律分别列方程求解．○3当带电粒子做复杂曲线运动时，一般用动能定理或能量守恒定律求解．【易错跟踪训练】易错类型1：对物理概念理解不透彻1．（2020·全国高三课时练习）用洛伦兹力演示仪可以观察电子在磁场中的运动径迹．图(甲)是洛伦兹力演示仪的实物图，图(乙)是结构示意图．励磁线圈通电后可以产生垂直纸面的匀强磁场，励磁线圈中的电流越大，产生的磁场越强．图(乙)中电子经电子枪中的加速电场加速后水平向左垂直磁感线方向射入磁场．下列关于实验现象和分析正确的是（）A．仅增大励磁线圈中的电流，电子束径迹的半径变小B．仅升高电子枪加速电场的电压，电子束径迹的半径变小C．仅升高电子枪加速电场的电压，电子做圆周运动的周期将变小D．要使电子形成如图（乙）中的运动径迹，励磁线圈应通以逆时针方向的电流2．（2020·墨江哈尼族自治县民族学校）如图所示，两个带电粒子M和N，以相同的速度经小孔S垂直进入同一匀强磁场，运行的半圆轨迹如图两种虚线所示，下列表述正确的是（）A．M带负电，N带正电B．M的质量大于N的质量C．M的带电量小于N的带电量D．M的运行时间不可能等于N的运行时间3．（2020·全国高三专题练习）如图所示，在足够长的水平线上方有方向垂直纸面向里的范围足够大的匀强磁场区域，一带负电的粒子P 从a 点沿θ ＝45°方向以初速度v 垂直磁场方向射入磁场中，经时间t 从b 点射出磁场．不计粒子重力，下列说法不正确的是( )A．粒子射出磁场时与水平线的夹角为θB．若P 的初速度增大为2v，粒子射出磁场时与水平线的夹角为2θC．若P的初速度增大为2v，则射出磁场所需时间仍为tD．若磁场方向垂直纸面向外，粒子P 还是从a 点沿θ＝45°方向以初速度v 垂直磁场方向射入磁场中，则射出磁场所需时间为3t4．（2021·辽宁高三专题练习）如图所示，正三角形abc区域内存在着方向垂直于纸面向外的匀强磁场，三角形的边长为4L．一个带电粒子（重力不计）从ab边的中点O以垂直于ab边的速度v进入磁场，粒子恰好从bc边的中点d飞出磁场，若将该粒子进入磁场的速度方向从图示位置逆时针旋转60°，同时改变速度的大小，发现粒子仍可以从d点飞出磁场．下列说法不正确．．．的是（）vA．第二次粒子的速度大小应为2B．第二次粒子在磁场中运动时间是第一次的2倍C．两次粒子从d点飞出磁场时速度方向夹角为60D．粒子两次做圆周运动的圆心间距为3L5．（2020·全国高三专题练习）如图所示，带电小球沿竖直的光滑绝缘圆弧形轨道内侧来回往复运动，匀强磁场方向水平，它向左或向右运动通过最低点时，下列说法错误的是( )A．加速度大小相等B．速度大小相等C．所受洛伦兹力大小相等D．轨道对它的支持力大小相等6．（2019·浙江高三月考）带电粒子垂直进入匀强电场或匀强磁场中时粒子将发生偏转，称这种电场为偏转电场，这种磁场为偏转磁场.下列说法错误的是（重力不计）()A．欲把速度不同的同种带电粒子分开，既可采用偏转电场，也可采用偏转磁场B．欲把动能相同的质子和α粒子分开，只能采用偏转电场C．欲把由静止经同一电场加速的质子和α粒子分开，偏转电场和偏转磁场均可采用D．欲把初速度相同而比荷不同的带电粒子分开，偏转电场和偏转磁场均可采用7．（2020·全国）如图所示是磁流体发电机示意图，两块面积均为S的相同平行金属板M、N相距为L，板间匀强磁场的磁感应强度为B，等离子体（即高温下的电离气体，含有大量的正、负离子，且整体显中性）以速度v不断射入两平行金属极板间，两极板间存在着如图所示的匀强磁场。

1、运动电荷进入磁场后(无其他外力作用)可能做()A.匀速圆周运动B.匀速直线运动C.匀加速直线运动D.平抛运动2、如图所示,正方形容器处于匀强磁场中,一束电子从孔a垂直于磁场沿ab方向射入容器中,其中一部分从c孔射出,一部分从d孔射出,容器处于真空中,则下列结论中正确的是()A.从两孔射出的电子速率之比v c∶v d=2∶1B.从两孔射出的电子在容器中运动的时间之比t c∶t d=1∶2C.从两孔射出的电子在容器中运动的加速度大小之比a c∶a d=∶1D.从两孔射出的电子在容器中运动的角速度之比ωc∶ωd=2∶13、如图所示,在x轴上方存在着垂直于纸面向里、磁感应强度为B的匀强磁场,一个不计重力的带电粒子从坐标原点O处以速度v进入磁场,粒子进入磁场时的速度方向垂直于磁场且与x轴正方向成120°角,若粒子穿过y轴正半轴后在磁场中到x轴的最大距离为a,则该粒子的比荷和所带电荷的电性分别是()A.,正电荷B.,正电荷C.,负电荷D.,负电荷4、一磁场宽度为L,磁感应强度为B,如图所示,一粒子质量为m,带电荷量为-q,不计重力,以某一速度(方向如图)射入磁场。

若不使其从右边界飞出,则粒子的速度应为多大?5、已知质量为m的带电液滴,以速度v射入互相垂直的匀强电场E和匀强磁场B中,液滴在此空间刚好能在竖直平面内做匀速圆周运动。

重力加速度为g,求:(1)液滴在空间受到几个力作用;(2)液滴的带电荷量及电性;(3)液滴做匀速圆周运动的半径。

6、如图所示,有界匀强磁场的磁感应强度B=2×10-3 T;磁场右边是宽度L=0.2 m、场强E=40 V/m、方向向左的匀强电场。

一带电粒子的电荷量q=-3.2×10-19 C,质量m=6.4×10-27 kg,以v=4×104 m/s的速度沿OO'垂直射入磁场,在磁场中偏转后进入右侧的电场,最后从电场右边界射出。

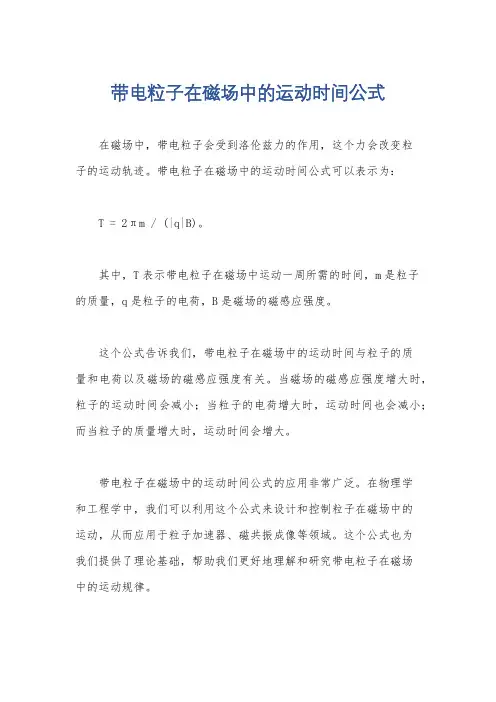

带电粒子在磁场中的运动时间公式
在磁场中，带电粒子会受到洛伦兹力的作用，这个力会改变粒
子的运动轨迹。

带电粒子在磁场中的运动时间公式可以表示为：T = 2πm / (|q|B)。

其中，T表示带电粒子在磁场中运动一周所需的时间，m是粒子
的质量，q是粒子的电荷，B是磁场的磁感应强度。

这个公式告诉我们，带电粒子在磁场中的运动时间与粒子的质
量和电荷以及磁场的磁感应强度有关。

当磁场的磁感应强度增大时，粒子的运动时间会减小；当粒子的电荷增大时，运动时间也会减小；而当粒子的质量增大时，运动时间会增大。

带电粒子在磁场中的运动时间公式的应用非常广泛。

在物理学
和工程学中，我们可以利用这个公式来设计和控制粒子在磁场中的
运动，从而应用于粒子加速器、磁共振成像等领域。

这个公式也为
我们提供了理论基础，帮助我们更好地理解和研究带电粒子在磁场
中的运动规律。

总之，带电粒子在磁场中的运动时间公式是一个重要的物理公式，它为我们提供了理论基础和实际应用价值，帮助我们更好地理解和控制带电粒子在磁场中的运动。
