电子元器件识别与检测
电阻、电容、电感、二 极管、三极管等都是电子电路常用的元器件。这里列举出电子行业中常用的十大电子元器件，及相关的基础概念和知识，和大家一起温习一遍。
一：电阻
作为电子行业的工作者，电阻是无人不知无人不晓的。它的重要性，毋庸置疑。人们都说“电阻是所有电子电路中使用最多的元件。”
电阻，因为物质对电流产生的阻碍作用，所以称其该作用下的电阻物质。电阻将会导致电子流通量的变化，电阻越小，电子流通量越大，反之亦然。没有电阻或电阻很小的物质称其为电导体，简称导体。不能形成电流传输的物质称为电绝缘体，简称绝缘体。
在物理学中，用电阻（Resistance）来表示导体对电流阻碍作用的大小。导体的电阻越大，表示导体对电流的阻碍作用越大。不同的导体，电阻一般不同，电阻是导体本身的一种特性。电阻元件是对电流呈现阻碍作用的耗能元件。
电阻元件的电阻值大小一般与温度有关，衡量电阻受温度影响大小的物理量是温度系数，其定义为温度每升高1℃时电阻值发生变化的百分数。
电阻在电路中用“R”加数字表示，如：R1表示编号为1的电阻。电阻在电路中的主要作用为分流、限流、分压、偏置等。
1、参数识别：电阻的单位为欧姆（Ω），倍率单位有：千欧（KΩ），兆欧（MΩ）等。换算方法是：1兆欧=1000千欧=1000000欧电阻的参数标注方法有3种，即直标法、色标法和数标法。a、数标法主要用于贴片等小体积的电路，如：472 表示 47×100Ω（即4.7K）； 104则表示100Kb、色环标注法使用最多，现举例如下：四色环电阻 五色环电阻（精密电阻）。 2、电阻的色标位置和倍率关系如下表所示：颜色 有效数字 倍率 允许偏差（%）银色 / x0.01 ±10金色 / x0.1 ±5黑色 0 +0 /棕色 1 x10 ±1红色
2 x100 ±2橙色 3 x1000 /黄色 4 x10000 /绿色 5 x100000 ±0.5蓝色 6
常用电子元器件的基本知识与测试方法
常用电子元器件是电子技术中非常重要的一部分，是构成可靠电路的基本材料。根据其功能和电学特性，可以分为被动元件和主动元件两类。被动元件包括电阻器、电容器和电感器，主动元件包括二极管、晶体管和集成电路等。本文将介绍这些常用电子元器件的基本知识及测试方法。
一、电阻器
电阻器是被动元件中应用最广泛的器件之一，常用于限流、分压、电平转换、滤波等电路中。其主要特性是电阻值，常用单位为欧姆(Ω)，电阻值受到温度、功率、误差等因素的影响。
测试方法：
1、万用表法：将测试笔放在电阻器的两端，读取电阻值。需要注意的是，在使用万用表进行测量时，应将万用表调整到合适的档位，避免过大或过小的测量值影响测量精度。
2、颜色环法：在电阻器的外部通常会有几个彩色环，这些颜色环代表其电阻值。通常有四个彩色环，前三个环表示电阻值，第四个环表示电阻器精度(误差)。
二、电容器 电容器是另一种常用的被动元件，主要用于存储电荷、滤波、延时等电路中。其主要特性是容量，常用单位为法拉(F)或毫法(F)。
测试方法：
1、桥式测量法：将电容器放入电容桥电路中，通过改变待测电容的相对位置，测量电桥各分压值，计算得到待测电容的容值。
2、电容计法：使用电容计对电容器的容量进行测量，电容计通常有两种：模拟电容计和数字电容计。不同的电容计使用方法略有区别，需要认真阅读电容计的说明书。
三、电感器
电感器是另一种被动元件，主要用于选择频率、增益、滤波等电路中。其主要特性是电感值，常用单位为亨利(H)，毫亨(mH)或微亨(μH)等。
测试方法：
1、万用表法：选择电感测量档位，将测试笔放在电感器的两端，读取电感值。需要注意的是，在使用万用表进行测量时，应将万用表调整到合适的档位，避免过大或过小的测量值影响测量精度。
2、LCR表法：LCR表是专门用于测量电容器、电感器和电阻器等被动元件的仪器。通过选择适当的模式和参数，可以测量电感器的电感值、品质因数等多个参数。
1. 熟悉常用电子元器件的识别方法和性能特点；
2. 掌握使用万用表测量电阻、电容、二极管和晶体管等元器件的基本方法；
3. 培养实际操作能力，提高实验技能。
二、实验原理
1. 电阻：电阻是电路中阻碍电流流动的元件，其单位为欧姆（Ω）。万用表测量电阻的原理是通过给电阻施加一个已知电压，测量通过电阻的电流，从而计算出电阻值。
2. 电容：电容是储存电荷的元件，其单位为法拉（F）。万用表测量电容的原理是通过给电容施加一个已知频率的正弦波电压，测量电容的阻抗，从而计算出电容值。
3. 二极管：二极管是一种具有单向导电性的电子元件。万用表测量二极管的原理是通过给二极管施加一个正向电压和一个反向电压，测量正向压降和反向电阻，从而判断二极管的性能。
4. 晶体管：晶体管是一种放大信号的电子元件，主要有NPN型和PNP型两种。万用表测量晶体管的原理是通过测量晶体管三个电极的电阻，判断晶体管的类型和性能。
三、实验仪器与材料
1. 实验仪器：数字万用表、色环电阻、电容、二极管、晶体管、导线、连接器等；
2. 实验材料：电阻、电容、二极管、晶体管等元器件。
四、实验步骤
1. 电阻测量
（1）将万用表选择挡位调至电阻测量挡；
（2）将电阻引脚插入万用表的两个测试孔中；
（3）观察万用表显示的电阻值。
2. 电容测量
（1）将万用表选择挡位调至电容测量挡；
（2）将电容引脚插入万用表的两个测试孔中； （3）观察万用表显示的电容值。
3. 二极管测量
（1）将万用表选择挡位调至二极管测量挡；
（2）将二极管引脚插入万用表的两个测试孔中；
（3）观察万用表显示的正向压降和反向电阻。
4. 晶体管测量
（1）将万用表选择挡位调至晶体管测量挡；
（2）将晶体管引脚插入万用表的两个测试孔中；
（3）观察万用表显示的晶体管类型和性能。
五、实验结果与分析
1. 电阻测量结果：实验中测得的电阻值与元器件标识值基本一致，说明电阻测量方法正确。

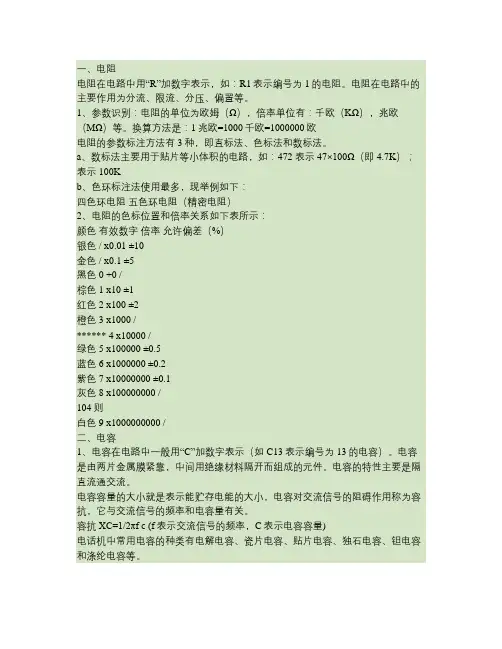

一、电阻
电阻在电路中用“R”加数字表示，如：R1表示编号为1的电阻。电阻在电路中的主要作用为分流、限流、分压、偏置等。
1、参数识别：电阻的单位为欧姆（Ω），倍率单位有：千欧（KΩ），兆欧（MΩ）等。换算方法是：1兆欧=1000千欧=1000000欧
电阻的参数标注方法有3种，即直标法、色标法和数标法。
a、数标法主要用于贴片等小体积的电路，如：472 表示 47×100Ω（即4.7K）；表示100K
b、色环标注法使用最多，现举例如下：
四色环电阻 五色环电阻（精密电阻）
2、电阻的色标位置和倍率关系如下表所示：
颜色 有效数字 倍率 允许偏差（%）
银色 / x0.01 ±10
金色 / x0.1 ±5
黑色 0 +0 /
棕色 1 x10 ±1
红色 2 x100 ±2
橙色 3 x1000 /
****** 4 x10000 /
绿色 5 x100000 ±0.5
蓝色 6 x1000000 ±0.2
紫色 7 x10000000 ±0.1
灰色 8 x100000000 /
104则
白色 9 x1000000000 /
二、电容
1、电容在电路中一般用“C”加数字表示（如C13表示编号为13的电容）。电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件。电容的特性主要是隔直流通交流。
电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交流信号的频率和电容量有关。
容抗XC=1/2πf c (f表示交流信号的频率，C表示电容容量)
电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。 2、识别方法：电容的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标法3种。电容的基本单位用法拉（F）表示，其它单位还有：毫法（mF）、微法（uF）、纳法（nF）、皮法（pF）。
其中：1法拉=103毫法=106微法=109纳法=1012皮法
