双凸透镜望远镜成像原理

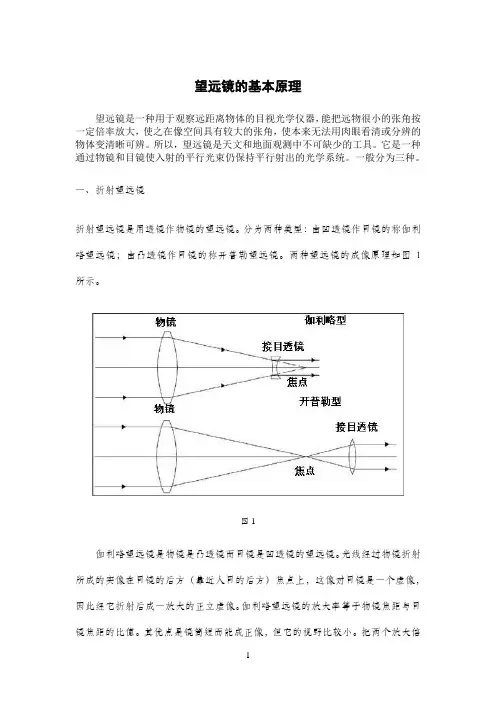

1 望远镜的基本原理

望远镜是一种用于观察远距离物体的目视光学仪器，能把远物很小的张角按一定倍率放大，使之在像空间具有较大的张角，使本来无法用肉眼看清或分辨的物体变清晰可辨。所以，望远镜是天文和地面观测中不可缺少的工具。它是一种通过物镜和目镜使入射的平行光束仍保持平行射出的光学系统。一般分为三种。

一、折射望远镜

折射望远镜是用透镜作物镜的望远镜。分为两种类型：由凹透镜作目镜的称伽利略望远镜；由凸透镜作目镜的称开普勒望远镜。两种望远镜的成像原理如图1所示。

图1

伽利略望远镜是物镜是凸透镜而目镜是凹透镜的望远镜。光线经过物镜折射所成的实像在目镜的后方（靠近人目的后方）焦点上，这像对目镜是一个虚像，因此经它折射后成一放大的正立虚像。伽利略望远镜的放大率等于物镜焦距与目镜焦距的比值。其优点是镜筒短而能成正像，但它的视野比较小。把两个放大倍

2 数不高的伽利略望远镜并列一起、中间用一个螺栓钮可以同时调节其清晰程度的装置，称为“观剧镜”；因携带方便，常用以观看表演等。伽利略发明的望远镜在人类认识自然的历史中占有重要地位。其优点是结构简单，能直接成正像。

开普勒望远镜由两个凸透镜构成。由于两者之间有一个实像，可方便的安装分划板，并且各种性能优良，所以目前军用望远镜，小型天文望远镜等专业级的望远镜都采用此种结构。但这种结构成像是倒立的，所以要在中间增加正像系统。

正像系统分为两类：棱镜正像系统和透镜正像系统。我们常见的前宽后窄的典型双筒望远镜既采用了双直角棱镜正像系统。这种系统的优点是在正像的同时将光轴两次折叠，从而大大减小了望远镜的体积和重量。透镜正像系统采用一组复杂的透镜来将像倒转，成本较高。

因单透镜物镜色差和球差都相当严重，现代的折射望远镜常用两块或两块以上的透镜组作物镜。其中以双透镜物镜应用最普遍。它由相距很近的一块冕牌玻璃制成的凸透镜和一块火石玻璃制成的凹透镜组成，对两个特定的波长完全消除位置色差，对其余波长的位置色差也可相应减弱，如图2所示。

未知驱动探索，专注成就专业

1

凸透镜成像光路图

1. 引言

光学成像是研究光线在透镜中的传播和折射规律的重要课题。凸透镜作为一种常见的光学元件，被广泛应用于照相机、望远镜、显微镜等光学仪器中。本文将介绍凸透镜成像的光路图以及相关的物理原理。

2. 凸透镜的形状和特性

2.1 凸透镜的形状

凸透镜是一种中间较薄、两侧较厚的透明光学元件，其形状可以近似为两个曲面相接而成。其中，曲面向外的一面称为凸面，曲面向内的一面称为凹面。

2.2 凸透镜的特性

凸透镜具有以下特性：

• 会使通过它的光线发生折射；

• 能够集中光线，使光线在透镜后聚焦成一点； 未知驱动探索，专注成就专业

2

• 根据物距和像距的关系，可以分为凸透镜成像实像和虚像两种情况。

3. 凸透镜的光线传播和折射规律

光线传播和折射是凸透镜成像的基础。根据折射定律，光线在经过凸透镜时会发生折射，具体的光线传播和折射规律如下：

1. 来自远处的平行光经过凸透镜后，会汇聚到焦点上。

2. 来自无限远处的点光源，经过凸透镜后，会成为透镜的中心光轴上的一个实像。

3. 来自透镜一侧的任意点光源，经过凸透镜后，会成为透镜的中心光轴上的一个虚像。

根据以上的规律，我们可以绘制凸透镜成像的光路图。 未知驱动探索，专注成就专业

3

4. 凸透镜成像光路图

凸透镜成像光路图

如上图所示，是一个凸透镜成像的光路图。其中的重要参数包括：

• 物距（u）：物体与透镜之间的距离，正值表示物体在透镜的一侧，负值表示物体在透镜的另一侧；

• 像距（v）：像与透镜之间的距离，正值表示像在透镜的一侧（实像），负值表示像在透镜的另一侧（虚像）；

• 焦距（f）：凸透镜的焦点到透镜的距离，为正值。 未知驱动探索，专注成就专业

4

凸透镜成像的光路图由以下步骤构成：

1. 从物体发出的光线经过透镜后，根据折射规律聚焦到焦点上。

2. 从物体上一点发出的光线经过透镜后，根据折射规律会汇聚到像上。

透镜成像原理是什么

透镜成像原理是光的折射和聚焦效应。在光线通过透镜时，根据透镜的形状和介质折射率的不同，光线会发生折射。光线经过透镜后会通过聚焦将散射的光线重新集中到一个点上，这一点被称为焦点。透镜的厚度和曲率决定了透镜的对光的聚集能力。按照透镜的形状，可以将透镜分为凸透镜和凹透镜。

凸透镜的两侧都是向外凸起的曲面，使得光线透过后向中央聚焦，形成实像或虚像。实像是真实存在的，可以在屏幕或者墙上看到的像；虚像仅存在于透镜背后的垂直线上，并不能投射到屏幕上。

凹透镜的两侧都是向内凹陷的曲面，使得光线透过后发散，形成虚像。虚像存在于透镜的投影范围内，但无法在屏幕或者墙上看到。

透镜成像原理的应用广泛，例如在摄影、望远镜、显微镜、眼镜等领域都有应用。通过调整透镜与被观察物体之间的距离以及调整透镜的类型（凸透镜或凹透镜），可以改变成像的大小、位置和清晰度。

幼儿园望远镜的科学原理主要是基于透镜的折射和反射。

望远镜由目镜和物镜组成，它的物镜是一个凸透镜，能够将远处的物体成像。由于物体离物镜非常远，所以物体上各点发射到物镜上的光线几乎是平行光束，光线经过物镜汇聚后，离焦点很近的地方形成了一个倒立、缩小的实像。目镜是一个放大镜，可以把物镜成的实像再一次放大成虚像。物镜的作用相当于照相机，使被观察的物体成一个倒立、缩小的实像。

此外，望远镜的目镜和物镜之间的距离可以调节，以适应不同距离的观察对象。通过调节，我们可以清晰地看到远处的物体，并且可以放大远处的物体，使我们能够更好地观察和研究它们。

在幼儿园中，望远镜可以帮助孩子们更好地观察自然和科学现象，例如观察鸟类、星空等。通过观察和记录，孩子们可以培养他们的观察力和科学素养，增加对自然和科学的兴趣和好奇心。
