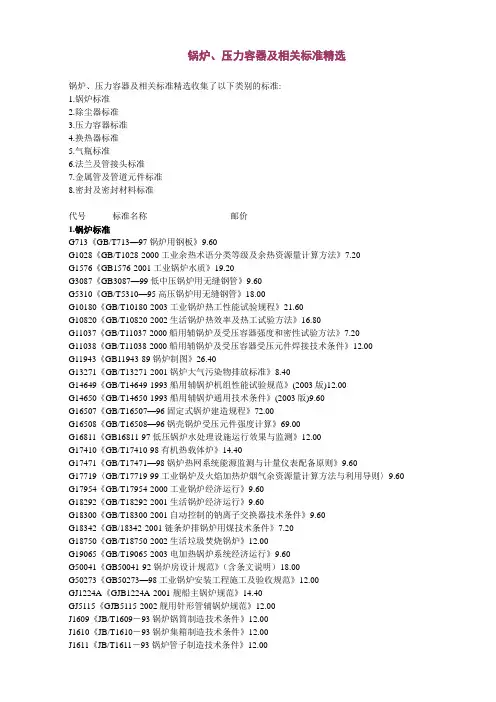

锅炉、压力容器及相关标准精选锅炉、压力容器及相关标准精选收集了以下类别的标准:1.锅炉标准2.除尘器标准3.压力容器标准4.换热器标准5.气瓶标准6.法兰及管接头标准7.金属管及管道元件标准8.密封及密封材料标准代号标准名称邮价1.锅炉标准G713《GB/T713—97锅炉用钢板》9.60G1028《GB/T1028-2000工业余热术语分类等级及余热资源量计算方法》7.20G1576《GB1576-2001工业锅炉水质》19.20G3087《GB3087—99低中压锅炉用无缝钢管》9.60G5310《GB/T5310—95高压锅炉用无缝钢管》18.00G10180《GB/T10180-2003工业锅炉热工性能试验规程》21.60G10820《GB/T10820-2002生活锅炉热效率及热工试验方法》16.80G11037《GB/T11037-2000船用辅锅炉及受压容器强度和密性试验方法》7.20G11038《GB/T11038-2000船用辅锅炉及受压容器受压元件焊接技术条件》12.00G11943《GB11943-89锅炉制图》26.40G13271《GB/T13271-2001锅炉大气污染物排放标准》8.40G14649《GB/T14649-1993船用辅锅炉机组性能试验规范》(2003版)12.00G14650《GB/T14650-1993船用辅锅炉通用技术条件》(2003版)9.60G16507《GB/T16507—96固定式锅炉建造规程》72.00G16508《GB/T16508—96锅壳锅炉受压元件强度计算》69.00G16811《GB16811-97低压锅炉水处理设施运行效果与监测》12.00G17410《GB/T17410-98有机热载体炉》14.40G17471《GB/T17471—98锅炉热网系统能源监测与计量仪表配备原则》9.60G17719〈GB/T17719-99工业锅炉及火焰加热炉烟气余资源量计算方法与利用导则〉9.60 G17954《GB/T17954-2000工业锅炉经济运行》9.60G18292《GB/T18292-2001生活锅炉经济运行》9.60G18300《GB/T18300-2001自动控制的钠离子交换器技术条件》9.60G18342《GB/18342-2001链条炉排锅炉用煤技术条件》7.20G18750《GB/T18750-2002生活垃圾焚烧锅炉》12.00G19065《GB/T19065-2003电加热锅炉系统经济运行》9.60G50041《GB50041-92锅炉房设计规范》(含条文说明)18.00G50273《GB50273—98工业锅炉安装工程施工及验收规范》12.00GJ1224A《GJB1224A-2001舰船主锅炉规范》14.40GJ5115《GJB5115-2002舰用针形管辅锅炉规范》12.00J1609《JB/T1609-93锅炉锅筒制造技术条件》12.00J1610《JB/T1610-93锅炉集箱制造技术条件》12.00J1611《JB/T1611-93锅炉管子制造技术条件》12.00J1613《JB/T1613-93锅炉受压元件焊接技术条件》12.00J1614《JB/T1614-94锅炉受压元件焊接接头力学性能试验方法》18.00J1615《JB/T1615-91锅炉油漆和包装技术条件》6.00J1616《JB/T1616-93管式空气预热器技术条件》6.00J1617《JB/T1617-99电站锅炉产品型号编制方法》6.00J1618《JB/T1618-92锅壳锅炉受压元件制造技术条件》9.60J1619《JB/T1619-2002锅壳锅炉本体制造技术条件》14.40J1620《JB/T1620-93锅炉钢结构技术条件》18.00J1621《JB/T1621-93工业锅炉烟箱、钢制烟囱技术条件》7.20J1622《JB/T1622-93锅炉胀接管孔尺寸和管端伸出长度》7.20J1623《JB/T1623-92锅炉管孔中心距尺寸偏差》6.00J1625《JB/T1625-2002工业锅炉焊接管孔》14.40J1626《JB/T1626-2002工业锅炉产品型号编制方法》14.40J2191《JB/T2191-93锅炉手孔装置》14.40J2634《JB/T2634-93管道成型焊接件技术条件》7.20J2636《JB/T2636-94锅炉受压元件焊接接头金相和断口检验方法》9.60J2637《JB/T2637-93锅炉承压球墨铸铁件技术条件》7.20J2638《JB/T2638-93回转式空气预热器技术条件》9.60J2639《JB/T2639-93锅炉承压灰铸铁件技术条件》7.20J2932《JB/T2932-99水处理设备技术条件》30.00J3191《JB/T3191-99锅炉锅筒内部装置技术条件》12.00J3271《JB/T3271-2002链条炉排技术条件》16.80J3375《JB/T3375-2002锅炉用料入厂验收规则》14.40J3726《JB/T3726-99锅炉除渣设备通用技术条件》7.20J3727《JB/T3727-99粗粉分离器、细粉分离顺锁气器尺寸系列和制造技术条件》7.20 J4194《JB/T4194-99锅炉直流式煤粉燃烧器制造技术条件》12.00J4195《JB/T4195-99竖井锤击式磨煤机技术条件》9.60J4196《JB/T4196-99锅炉用传动减速箱制造技术条件》9.60J4268《JB/T4268-99双色水位计制造技术条件》9.60J4308《JB/T4308-99锅炉产品钢印及标记移植规定》12.00J4357《JB/T4357-99工业蒸汽锅炉用离心引风机》6.00J4358《JB/T4358-99电站锅炉离心送风机和引风机》6.00J6323《JB/T6323-2002减温减压装置》14.40J6513《JB/T6513-2002锅炉灭火保护装置》14.40J6693《JB/T6693-93水管工业锅炉主要受压元件制造工艺》18.00J6734《JB/T6734-93锅炉角焊缝强度计算方法》33.60J6736《JB/T6736—93锅炉钢构架设计导则》138.00J7602〈JB/T7602-94卧式内燃锅炉T形接头超声波探伤〉12.00J7603《JB/T7603—94烟道式余热锅炉设计导则》24.00J7610《JB/T7610~7612—94锅炉煤粉试验标准》18.00J7985《JB/T7985-2002小型锅炉和常压热水锅炉技术条件》14.40J8059《JB/T8059—96高压锅炉给水泵技术条件》18.00J8129《JB/T8129-2002工业锅炉旋风除尘器技术条件》14.40J8501《JB/T8501—96锅炉吹灰器和测温探针》12.00J8659《JB/T8659—97热水锅炉水动力计算方法》109.00J8983《JB/T8983-99石灰石可固硫指数的测定》9.60J9243《JB/T9243—99玻璃管液位计》10.80J9244《JB/T9244—99玻璃板液位计》18.00J9245《JB/T9245—99锅炉用玻璃板液位计》14.40J9618《JB/T9618-99工业锅炉锅筒内部装置设计导则》57.00J9619《JB/T9619-99工业锅炉胀接技术条件》9.60J9621《JB/T9621-99工业锅炉炉门型号编制方法及结构要素尺寸》18.00J9623《JB/T9623-99火力发电厂排气消声器技术条件》7.20J9624《JB/T9624-99电站安全阀技术条件》18.00J9625《JB/T9625-99锅炉管道附件承压铸钢件技术条件》12.00J9626《JB/T9626-99锅炉锻件技术条件》12.00J9667《JB/T9667-99水处理设备型号编制方法》12.00J10094《JB/T10094-2002工业锅炉通用技术条件》14.40J10249《JB/T10249-2001垃圾焚烧锅炉技术条件》16.80J10325《JB/T10325-2002锅炉除氧器技术条件》24.00J10354《JB/T10354-2002工业锅炉运行规程》26.40J10355《JB/T10355-2002锅炉用抛煤机技术条件》14.40J10356《JB/T10356-2002流化床燃烧设备技术条件》14.40J10357《JB/T10357-2002恒力蝶簧支吊架》67.00J10393《JB/T10393-2002电加热锅炉技术条件》14.40J50086《JB/T50086~50087-97电站锅炉、汽轮机可靠性评定规范》 10.80J53275《JB/T53275-99工业蒸汽锅炉用离心引风机产品质量分等》12.00J53285《JB/T53285-99电站锅炉离心送风机和引风机产品质量分等》12.00J53291《JB/T53291-99高压锅炉给水泵产品质量分等》12.00J56002《JB/T56002—92锅炉及辅机计算机辅助设计图样的线型和标注》12.00J56253〈JB/T56253-2000锅炉灭火保护装置产品质量分等〉14.40DB722《JB/T1329、1330、3073、3077、3082、5253~5255、5262、5263、5339、5862—91汽轮机、锅炉标准》92.00DB757《JB/T6503、6508~6512—92余热锅炉设备标准》24.00DB758〈JB/T1615、1618、1623、1626、3375、6515、6521、6523-92锅炉设备标准〉(2)36.00DB773〈JB/T2634~2639、3343、6691、6692、6694、6696、6733~6735、7090-93锅炉设备标准〉(3)92.00 DB774〈JB/T1609~1611、1613、1616、1619~1625、2190~2192、6693、6767~6769-93工业锅炉标准〉115.00 DB818《JB/T1612、1614、2263—94工业锅炉》(2)18.00DB955《JB/T1617、3725~3727,4194~4196,4268,4308,8130,8132,56140-99锅炉及辅机标准(1)》115.00 DB956〈JB/T2932,3191,4018,8131,8983,8984,9560,9618,9619,9621,9624~9626,9667-99锅炉及辅机标准(2)〉115.00DL554《DL/T554-94SZJ-12T-1型碎渣机技术条件》7。
JBT 6733-1993锅炉暖风器技术条件DL/T 455—91锅炉暖风器中华人民共和国能源部1992-01-08批准1992-05-01实施1 主题内容与适用范围本标准规定了电厂锅炉暖风器(以下简称暖风器)的典型形式、结构及制造技术条件。
本标准适用于以钢制矩形翅片椭圆管为元件的、以蒸汽加热空气为目的的暖风器或以空气冷却蒸汽及其他非剧毒或易燃介质为目的的空冷器。
其设计压力p≤1.2MPa,温度t≤320℃。
图11—管板;2—翅片椭圆管;3—侧梁;4—横梁;5—密封座;6—疏水接管;7—管子支撑件;8—进汽接管;9—弧形盖板;10—分流板;11—端板2 引用标准JB741 钢制焊接压力容器技术条件JB2942 钢制空气冷却器技术条件JB/Z105 钢制压力容器焊接规程GBJ205 钢结构施工及验收规范3 型式、结构3.1 暖风器包括在风道法兰结构上装置的一个或一个以上的管束组件,其进汽口与排液口连通在相应的蒸汽和疏水系统的管路上。
3.2 管束典型结构:Ⅰ型如图1,Ⅱ型和Ⅲ型除疏水管分别设在管箱的一侧和中间位置最低点外,其余同图1。
3.3 管箱典型形式如图2所示。
3.4 管束尺寸系列见图1及表1。
表中管排数n系把管板上相邻叉排的两列管子算作一个管排数,即n=1,依次类推。
4 材料4.1 一般技术要求4.1.1 暖风器所用材料必须符合国家现行标准和图样规定。
受压元件材料必须具有质量合格证明书和原始识别标志。
4.1.2 受压元件的焊制材料应确证具有良好的焊接性,其含碳量不大于0.35%。
除非另有规定,含碳量大于0.35%的碳钢或低合金钢不应用于焊接结构或采用氧气切割下料。
图2表1mm4.1.3 焊接管箱的管程隔板和加强板,如未经需方同意,只能使用与管箱相同的材料。
在碳钢管箱中可以使用适当的合金钢作为焊接管箱的管程隔板和加强板。
4.1.4 管箱结构的板材允许拼接,但拼接焊缝全长应按 6.1.2条的规定进行超声波探伤,并不得在焊缝热影响区内开孔。

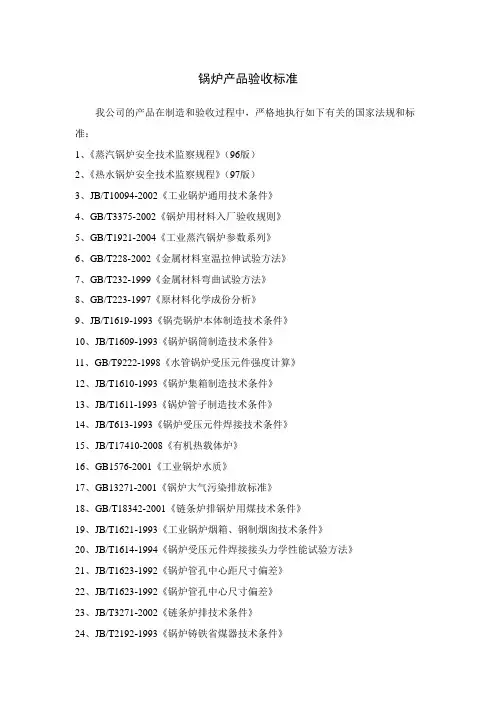

锅炉产品验收标准我公司的产品在制造和验收过程中,严格地执行如下有关的国家法规和标准:1、《蒸汽锅炉安全技术监察规程》(96版)2、《热水锅炉安全技术监察规程》(97版)3、JB/T10094-2002《工业锅炉通用技术条件》4、GB/T3375-2002《锅炉用材料入厂验收规则》5、GB/T1921-2004《工业蒸汽锅炉参数系列》6、GB/T228-2002《金属材料室温拉伸试验方法》7、GB/T232-1999《金属材料弯曲试验方法》8、GB/T223-1997《原材料化学成份分析》9、JB/T1619-1993《锅壳锅炉本体制造技术条件》10、JB/T1609-1993《锅炉锅筒制造技术条件》11、GB/T9222-1998《水管锅炉受压元件强度计算》12、JB/T1610-1993《锅炉集箱制造技术条件》13、JB/T1611-1993《锅炉管子制造技术条件》14、JB/T613-1993《锅炉受压元件焊接技术条件》15、JB/T17410-2008《有机热载体炉》16、GB1576-2001《工业锅炉水质》17、GB13271-2001《锅炉大气污染排放标准》18、GB/T18342-2001《链条炉排锅炉用煤技术条件》19、JB/T1621-1993《工业锅炉烟箱、钢制烟囱技术条件》20、JB/T1614-1994《锅炉受压元件焊接接头力学性能试验方法》21、JB/T1623-1992《锅炉管孔中心距尺寸偏差》22、JB/T1623-1992《锅炉管孔中心尺寸偏差》23、JB/T3271-2002《链条炉排技术条件》24、JB/T2192-1993《锅炉铸铁省煤器技术条件》25、JB/T1625-2002《工业锅炉焊接管孔》26、JB/T2190-1993《锅炉人孔和头孔装置》27、JB/T2191-1993《锅炉手孔装置》28、GB50273-1998《工业锅炉安装工程施工及验收规范》29、JB/T3191-1999《锅炉锅筒内部装置技术条件》30、JB/T3271-2002《链条炉排技术条件》31、JB/T1612-1991《锅炉水压试验条件》32、JB/T1615-1991《锅炉油漆和包装技术条件》33、《压力容器安全技术监察规程》34、JB/T1611-1993《锅炉管子制造技术条件》35、JB/T1612-1993《锅炉水压试验技术条件》36、JB/T1620-1993《锅炉钢结构制造技术条件》37、JB/T1625-1993《中、低压锅炉焊接管口尺寸》38、JB/T16508《锅壳锅炉受压元件强度计算》39、JB/T1152-81《锅炉与钢制压力容器对接焊缝超声波探伤》40、GB700《碳素结构钢》41、GB1576-1996《低压锅炉受压元件强度计算》42、GB8163《输送流体用无缝钢管》43、GB3087《锅炉用无缝钢管》44、GB3323-87《钢熔化焊接接头射线照相和质量分级》45、GB10180-87《工业锅炉热工试验规范》46、GB3096-7993《城市区域环境噪声标准》47、GB150-1998《钢制压力容器》48、HG20660-2000《压力容器中化学介质毒性危险和爆炸危险程度分类》49、HG20580-1998《钢制化工容器设计基础规定》50、HG20581-1998《钢制化工容器材料选用规定》51、HG20582-1998《钢制化工容器强度计算规定》52、HG20583-1998《钢制化工容器结构设计规定》53、HG20584-1998《钢制化工容器制造技术规定》54、HG20585-1998《钢制低温压力容器技术规定》55、JB/T4700-4707-2000《压力容器法兰》56、JB/T4735-1997《钢制焊接常压容器》57、JB/4746-2002《钢制压力容器封头》58、GB16749-1997《压力容器波形膨胀节》59、JB4726-2000《压力容器用碳素钢和低合金钢锻件》60、JB4727-2000《低温压力容器用碳素钢和低合金钢锻件》61、JB4728-2000《压力容器用不绣钢锻件》62、GB/T9019-2001《压力容器公称直径》63、JB4708-2000《钢制压力容器焊接工艺评定》64、JB/T4709-2000《钢制压力容器焊接规程》65、JB4744-2000《钢制压力容器焊接试板的力学性能检验》66、JB/T4710-2005《钢制塔式容器》67、JB/T4747-2002《压力容器用钢焊条订货技术条件》68、JB/T4711-2003《压力容器涂敷与运输包装》69、GB3531-1996《低温压力容器用低合金钢板》70、GB6654-1996《压力容器用钢板》71、JB4726-4728-2000《压力容器用钢锻件》72、JB4732-1995《钢制压力容器分析设计标准》73、JB4733-1996《压力容器用爆炸不锈钢复合钢板》74、GB18442-2001《低温绝热压力容器》。

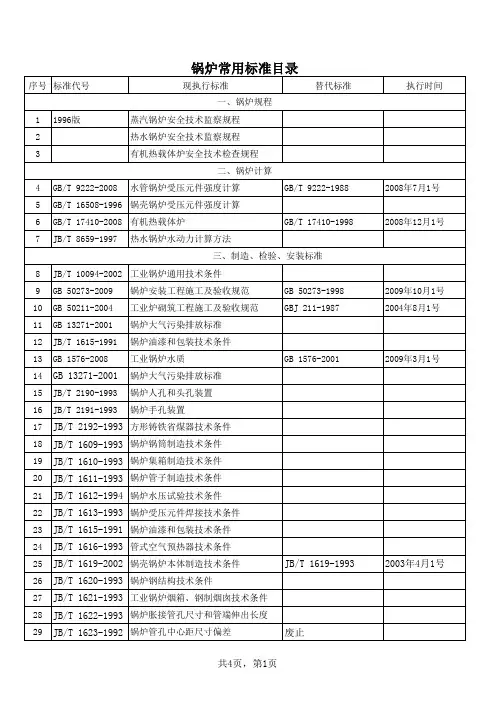

我国锅炉方面的国家/行业标准我国锅炉方面的国家/行业标准1.综合部分GB/T1921-2004....《工业蒸汽锅炉参数系列》GB/T3166-2004....《热水锅炉参数系列》GB/T9222-1988....《水管锅炉受压元件强度计算》GB/T16508-1996...《锅壳锅炉受压元件强度计算》GB/T1576-2001....《工业锅炉水质》GB12145-1999.....《火力发电机组及蒸汽动力设备水汽质量》GB/T17410-1998...《有机热载体炉》GB/T10180-2003...《工业锅炉热工性能试验规程》JB/T10094-2002...《工业锅炉通用技术条件》2.材料部分GB713-1997.......《锅炉用钢板》GB3087-1999......《低中压锅炉用无缝钢管》GB5310-1995......《高压锅炉用无缝钢管》GB/T8162-1999....《结构用无缝钢管》GB/T699v1999.....《优质碳素结构钢》GB/T700-1988.....《碳素结构钢》GB710-1991.......《优质碳素结构钢热轧薄钢板和钢带》GB711-1988.......《优质碳素结构钢热轧厚钢板和宽钢带》GB6654-1996......《压力容器用钢板》GB/T3280-1992....《不锈钢冷轧钢板》GB/T4237-1992....《不锈钢热轧钢板》GB/T13237-1991...《优质碳素结构钢冷轧薄钢板和钢带》YB(T)41-1987...《锅炉用碳素钢及低合金钢厚钢板》YB(T)40-1987...《压力容器用碳素钢和低合金钢厚钢板》YB(T)33-1986...《低中压锅炉用冷拔无缝钢管》YB(T)32-1986...《高压锅炉用冷拔无缝钢管》GB/T5117-1995....《碳钢焊条》GB/T983-1995.....《不锈钢焊条》GB/T5118-1995....《低合金钢焊条》GB/T5295-1995....《埋弧焊用碳钢焊丝和焊剂》GB/T12470-2003...《埋弧焊用低合金钢焊丝和焊剂》GB/T8110-1995....《气体保护电弧焊用碳钢、低合金钢焊丝》JB/T3375-1991....《锅炉原材料入厂检验》3.制造部分JB/T1609-1993....《锅炉锅筒制造技术条件》JB/T1610-1993....《锅炉集箱制造技术条件》JB/T1611-1993....《锅炉管子制造技术条件》JB/T1612-1994....《锅炉水压试验技术条件》JB/T1613-1993....《锅炉受压元件焊接技术条件》JB/T1616-1993....《管式空气预热器技术条件》JB/T1619-2003....《锅壳锅炉本体制造技术条件》JB/T1623-1992....《锅炉管孔中心距尺寸偏差》JB/T1625-2002....《工业锅炉焊接管孔尺寸》JB/T2192-1993....《方形铸铁省煤器技术条件》JB/T3191-1999....《锅炉锅筒内部装置技术条件》JB/T5255-1991....《焊制鳍片管(屏)技术条件》JB/T6509-1992....《小直径弯管技术条件》JB/T6511-1992....《螺旋翅片管箱组装技术条件》JB/T6512-1992....《锅炉用高频电阻焊螺旋翅片管制造技术条件》JB/T10393-2002...《电加热锅炉技术条件》4.检测与试验部分JB/T4730.1-2005..《承压设备无损检测第1部分:通用要求》JB/T4730.2-2005..《承压设备无损检测第2部分:射线检测》JB/T4730.3-2005..《承压设备无损检测第3部分:超声检测》JB/T4730.4-2005..《承压设备无损检测第4部分:磁粉检测》JB/T4730.5-2005..《承压设备无损检测第5部分:渗透检测》JB/T4730.6-2005..《承压设备无损检测第6部分:涡流检测》GB3323-1987......《钢熔化焊对接接头射线照相和质量分级》GB11345-1989.....《钢焊缝手工超声波探伤方法和探伤结果分级》GB228-2002.......《金属材料室温拉伸试验方法》GB232-1988.......《金属材料弯曲试验方法》JB/T1614-1994....《锅炉受压元件焊接接头力学性能试验方法》JB/T2636-1994....《锅炉受压元件焊接接头金相和断口检验方法》5.其他部分GB50273-1998.....《工业锅炉安装工程施工及验收规范》GB50041-1992.....《锅炉房设计规范》。
JBT 6733-1993锅炉暖风器技术条件DL/T 455—91锅炉暖风器中华人民共和国能源部1992-01-08批准1992-05-01实施1 主题内容与适用范围本标准规定了电厂锅炉暖风器(以下简称暖风器)的典型形式、结构及制造技术条件。
本标准适用于以钢制矩形翅片椭圆管为元件的、以蒸汽加热空气为目的的暖风器或以空气冷却蒸汽及其他非剧毒或易燃介质为目的的空冷器。
其设计压力p≤1.2MPa,温度t≤320℃。
图11—管板;2—翅片椭圆管;3—侧梁;4—横梁;5—密封座;6—疏水接管;7—管子支撑件;8—进汽接管;9—弧形盖板;10—分流板;11—端板2 引用标准JB741 钢制焊接压力容器技术条件JB2942 钢制空气冷却器技术条件JB/Z105 钢制压力容器焊接规程GBJ205 钢结构施工及验收规范3 型式、结构3.1 暖风器包括在风道法兰结构上装置的一个或一个以上的管束组件,其进汽口与排液口连通在相应的蒸汽和疏水系统的管路上。
3.2 管束典型结构:Ⅰ型如图1,Ⅱ型和Ⅲ型除疏水管分别设在管箱的一侧和中间位置最低点外,其余同图1。
3.3 管箱典型形式如图2所示。
3.4 管束尺寸系列见图1及表1。
表中管排数n系把管板上相邻叉排的两列管子算作一个管排数,即n=1,依次类推。
4 材料4.1 一般技术要求4.1.1 暖风器所用材料必须符合国家现行标准和图样规定。
受压元件材料必须具有质量合格证明书和原始识别标志。
4.1.2 受压元件的焊制材料应确证具有良好的焊接性,其含碳量不大于0.35%。
除非另有规定,含碳量大于0.35%的碳钢或低合金钢不应用于焊接结构或采用氧气切割下料。
图2表1mm4.1.3 焊接管箱的管程隔板和加强板,如未经需方同意,只能使用与管箱相同的材料。
在碳钢管箱中可以使用适当的合金钢作为焊接管箱的管程隔板和加强板。
4.1.4 管箱结构的板材允许拼接,但拼接焊缝全长应按6.1.2条的规定进行超声波探伤,并不得在焊缝热影响区内开孔。
4.1.5 套片式矩形翅片管末端防松固定的捆扎材料应用不锈钢或铝质的,或者采用弹簧钢制卡环。
4.1.6 金属垫片材料硬度必须低于垫片接触面材料的硬度。
4.2 热浸镀锌层4.2.1 若无其它规定,作为管束的一部分而又不易维修的结构支架应镀锌,如边框和横梁。
4.2.2 翅片管表面应镀锌防腐,翅片与基管之间应焊牢镀透。
4.2.3 结构钢螺栓应镀锌。
4.2.4 镀锌制品件的镀层质量、厚度、附着牢度及外观技术要求和显示性能的检测方法,应符合附录A。
5 制造5.1 一般规定5.1.1 暖风器除符合本标准规定外,还应遵守按规定程序批准的图样、技术文件和供需双方一致的其他要求。
5.1.2 图样中未注尺寸公差,机械加工件表面和非机械加工件表面分别选用GB 1800~1804《公差与配合》IT14级和IT16级。
若未注尺寸为长度时,其偏差为±1/2IT。
5.1.3 除非图样高于下述要求,否则接管法兰密封面、螺栓连接孔及垫片接触面的表。
面粗糙度值均不应大于125./5.2 管束5.2.1 焊接一般规定5.2.1.1 管束受压部位的焊接应符合JB741“焊接”、“试板与试样”及JB/Z105的有关规定。
5.2.1.2 除可卸盖板型管箱法兰与箱体连接的焊缝外,管箱所有受压焊缝必须是全焊透及全熔合的。
除接管与管箱的焊缝采用单面焊外,所有管箱焊缝必须是双面焊,除非受压部件上焊接的一侧不易焊接时,只要达到全焊透也可以采用单面焊。
5.2.1.3 可卸盖板型管箱除另有规定外,当设计温度小于或等于260℃时,法兰与箱体焊缝可以采用部分焊透的双面焊接,在焊缝未熔合区域,应钻3.0mm的气孔通向大气;当设计温度大于260℃时,应采用全焊透结构。
5.2.1.4 隔板及加强板的焊接,应沿三条边缘从两面焊接。
5.2.2 管子与管板的胀接翅片椭圆管两端经复圆处理后,管子与管板的连接,可以采用胀接。
其要求应参照JB2942的C“管子与管板的连接”及F“管箱”17之(2)、(3)和(4)的规定。
5.2.3 管子与管板的焊接5.2.3.1 当管子与管板或管板面层都是适宜焊接的材料时,管子与管板的连接可以采用焊接,其角焊缝接头应保证强度及密封要求。
5.2.3.2 管子外径与管板孔径的配合采用间隙配合,最小间隙为0.6mm,最大间隙为1.6mm。
5.2.3.3 管子端部应伸出管板至少1.5mm,但不大于9.0mm。
5.2.3.4 管子与管板孔的配合间隙及其焊接接头必须通过焊接工艺评定试验,以取得满意结果。
5.2.4 垫片接触面5.2.4.1 所有垫片接触面应进行机械加工,并除去表面斑痕。
5.2.4.2 如需要特殊精加工,应由需方规定。
5.2.5 螺纹润滑管箱法兰的螺栓在连接时,应涂敷适合于操作温度的螺纹润滑剂。
5.2.6 管板5.2.6.1 管板冲孔位置度、相邻两孔中心距允许偏差为±1.1mm,孔距不大于1m 的任意两孔中心距允许偏差为±2.0mm。
5.2.6.2 相邻板边垂直度和板面平面度均不大于1.0mm。
5.2.6.3 板孔冲制边缘不应有裂纹、锐边和毛刺。
5.2.7 管箱盖板管孔位置度、两孔中心距允许偏差为±2.0mm,管孔中心线对管箱端面中心线的对称度为±1.0mm。
5.2.8 翅片管5.2.8.1 水压试验可以在管子镀锌之前或之后进行。
试验压力为设计压力的2倍,保压时间至少1min,其他按第6.3条的规定。
5.2.8.2 翅片间距允许偏差为±0.5mm,局部允许偏差为±1.0mm,但此部分的连续累积长度不得超过有效管长的5%。
5.2.8.3 翅片不得有磕碰、倒塌等缺陷。
5.2.8.4 管端被焊表面应除污去锈至呈现基体金属光泽。
5.2.9 管排5.2.9.1 管子与管板组焊后,两管板之间每根翅片上无翅片管部分的总长度应不超过单块管板厚度的1.5倍。
5.2.9.2 角接焊缝必须按第6.2.3条作煤油渗漏试验。
5.2.10 管子支撑件5.2.10.1 为了防止管子在设计温度下下垂、弯曲及翅片相咬或变形,应在最低一排管子下面装上管子支撑件,支撑中心距应不大于1.83m,同时不得阻碍管子的自由伸缩。
5.2.10.2 在每个管架上设置的横梁与侧梁应用螺栓拧紧或焊牢。
5.2.11 侧梁与横梁5.2.11.1 侧梁与横梁是型钢框架结构,其要求应遵照GBJ205第三章“钢结构制作”第一节至第五节的规定。
5.2.11.2 型钢直线度每米不大于2.0mm,全长不得大于1/1000。
5.2.12 组装与偏差5.2.12.1 组焊管箱管板平面纵向直线度每米不大于2.0mm,全长不大于1.5/1000。
5.2.12.2 接管位置尺寸允许偏差如图3和图4所示。
图3图45.2.12.3 管束外形尺寸长、宽、高公差取用GB1802~1804的IT15级,其偏差为±1/2IT。
5.2.12.4 组装后的管束,平面对角线之差不大于9.0mm。
5.2.12.5 装置中要叠放的管束,其匹配偏差应在制造厂校核。
5.3 风道法兰5.3.1 风道法兰是以型钢为主体材料的钢结构组件,制造要求按第5.2.11条的规定。
5.3.2 风道法兰与管束的匹配偏差应在制造厂校核。
6 检查、检验及试验6.1 一般规定6.1.1 暖风器的材料、制造是否与设计、试验一致,应经制造厂检验部门或同需方的代表共同检验验收。
未经需方代表同意,产品不得出厂起运。
6.1.2 碳素钢及合金钢板材的拼接焊缝,应分别符合JB1150《压力容器用钢板超声波探伤》Ⅱ级和Ⅲ级的规定。
6.1.3 制造厂应给需方提供受压元件的材料质量合格证明书及有关试验数据。
6.1.4 定型产品如结构、材料和工艺未有较大改变,传热与阻力性能指标以型式检验数据为交收依据。
6.2 焊缝质量控制6.2.1 所有受压部位的焊缝内外表面均须通过外观检查。
在焊缝及热影响区不许有裂纹,不应有气孔、弧坑和夹渣等缺陷。
局部咬边深度不大于0.5mm,连续长度不大于100mm,每条焊缝咬边总长度不大于该焊缝总长度的10%。
6.2.2 所有受压部位的焊缝经外观检查合格后,再进行无损探伤检查。
6.2.3 管排角接焊缝均作煤油渗漏试验。
将焊缝能够检查的一面清理干净,涂以白粉浆,晾干后在焊缝另一面涂以煤油,使表面得到足够的浸润,经半小时后白粉上没有油渍为合格。
6.2.4 箱体对接焊缝探伤按标准JB1152《锅炉压力容器对接焊缝超声波探伤》或GB 3323《钢焊缝射线照相及底片等级分类法》规定。
探伤数量应不小于焊缝总长度的20%。
超声和射线探伤分别为Ⅱ级和Ⅲ级时检查结果合格。
6.2.5 接管与箱体的角接焊缝全长按JB 741附录六进行渗透检查和质量评定。
6.2.6 对自动埋弧焊焊缝的抽查应包括起弧、停弧及烧穿部位。
6.2.7 抽查焊缝的探伤长度至少为250mm,短于250mm时应透视全长。
6.2.8 管束框架和风道法兰结构,焊缝质量检查按GBJ205第三章四节规定的2级评定。
6.3 水压试验6.3.1 管束装配完工后应按照图样规定的试验压力进行水压试验。
6.3.2 试验必须用两个量程并经过校正的压力表,其量程应是试验压力的1.5~2 倍。
6.3.3 试验采用饮用水。
试验时,碳素钢和16MnR钢制管束水温应不低于5℃。
6.3.4 管束试验压力等于1.5倍的设计压力乘以试验温度下的材料许用应力与设计温度下的材料许用应力的比值,其比值大于1.8时取1.8。
6.3.5 试验时,管束最高点设置排气口,充水时将内腔空气排尽。
试验过程中,应保持观察面的干燥。
6.3.6 试验时,压力上升应缓慢进行。
当压力升至试验压力的一半时,应对管束进行初步检查,确认无漏水和异常现象时,再将压力升至试验压力,并保压不少于1h。
然后将压力降至试验压力的2/3,保持足够时间,以便用肉眼对所有焊缝和连接处作渗漏的检查。
同时,对难以准确计算确定管箱的设计压力时,样机和首批产品在试压过程中,应按规定批准的试压程序,在管箱最高部位测量永久变形。
6.3.7 试压完毕,应将管束内腔的水放出并用压缩空气吹干。
6.3.8 试验合格标准为所有焊缝无渗漏,所有部位无可见的异常变形。
6.3.9 油漆或其他涂料不应在水压试验之前覆盖焊缝。
7 标志、油漆、包装、运输7.1 标志7.1.1 每个管束的进口管箱上,应在显著位置固定一块铭牌。
7.1.2 铭牌正面打印下列内容:a.制造厂名称;b.产品名称及型号;c.商标;d.设计温度,℃;e.设计压力,Pa;f.换热面积,m2;g.外形尺寸l×b×h,mm;h.管程数;i.水压试验压力,Pa;j.产品质量,kg;k.产品编号;l.制造日期。
