摘要
电力系统发生不对称短路故障的可能性是最大的，本课题要求通过对电力系统分析不对称短路故障进行分析与计算，为电力系统的规划设计、安全运行、设备选择和继电保护等提供重要的依据。
关键字：标么值；等值电路；不对称故障
目录
一、基础资料................................................................................................................................... 4
二、设计内容................................................................................................................................... 4
1.选择110kV为电压基本级，画出用标幺值表示的各序等值电路。并求出各序元件的参数。....................................................................................................................................... 4
2.化简各序等值电路并求出各序总等值电抗。 .................................................................... 7
3.K处发生单相直接接地短路，列出边界条件并画出复合相序图。求出短路电流。 .... 8
4.设在K处发生两相直接接地短路，列出边界条件并画出复合相序图。求出短路电流。........................................................................................................................................... 9

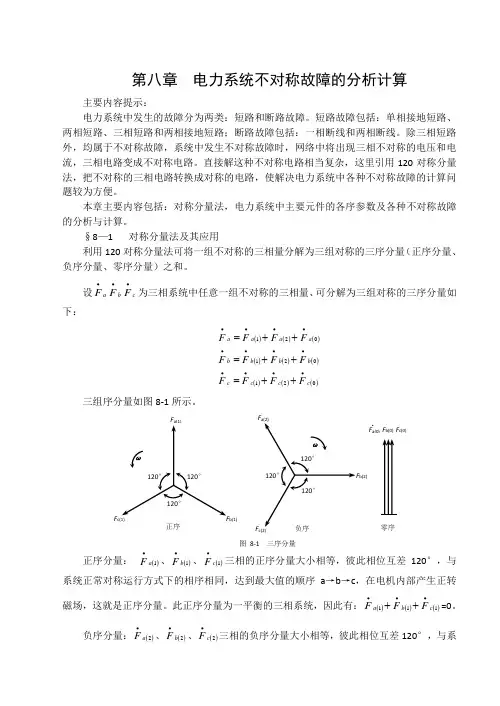

第八章 电力系统不对称故障的分析计算
主要内容提示：
电力系统中发生的故障分为两类：短路和断路故障。短路故障包括：单相接地短路、两相短路、三相短路和两相接地短路；断路故障包括：一相断线和两相断线。除三相短路外，均属于不对称故障，系统中发生不对称故障时，网络中将出现三相不对称的电压和电流，三相电路变成不对称电路。直接解这种不对称电路相当复杂，这里引用120对称分量法，把不对称的三相电路转换成对称的电路，使解决电力系统中各种不对称故障的计算问题较为方便。
本章主要内容包括：对称分量法，电力系统中主要元件的各序参数及各种不对称故障的分析与计算。
§8—1 对称分量法及其应用
利用120对称分量法可将一组不对称的三相量分解为三组对称的三序分量（正序分量、负序分量、零序分量）之和。
设cbaFFF•••为三相系统中任意一组不对称的三相量、可分解为三组对称的三序分量如下：
021021021ccccbbbbaaaaFFFFFFFFFFFF••••••••••••
三组序分量如图8-1所示。
正序分量： 1aF•、1bF•、1cF•三相的正序分量大小相等，彼此相位互差120°，与系统正常对称运行方式下的相序相同，达到最大值的顺序a→b→c，在电机内部产生正转磁场，这就是正序分量。此正序分量为一平衡的三相系统，因此有：111cbaFFF•••=0。
负序分量：2aF•、2bF•、2cF•三相的负序分量大小相等，彼此相位互差120°，与系图 8-1 三序分量 Fc(0) ·零序 Fb(0) ·Fa(0) ·120° 120° 120°
正序 Fb(1) ·Fa(1) ·Fc(1) ·ω 120°
120°
120°
负序 Fa(2) ·Fc(2) ·Fb(2) ·ω 统正常对称运行方式下的相序相反，达到最大值的顺序a→c→b，在电机内部产生反转磁场，这就是负序分量。此负序分量为一平衡的三相系统，因此有：222cbaFFF•••=0。
电气工程及其自动化专业课程设计
不对称故障分析与计算的算法设计
学生学号：
学生姓名：
班 级：
指导教师：
起止日期：
不对称故障分析与计算的算法设计
一．设计要求
1.电力系统网络结构图如图1-1所示：
要求:1：计算三种不对称短路故障下，故障点的短路电流，冲击电流；短路容量。
2：针对每种短路故障，给出详细的计算步骤及等值电路图。
图1-1
2.各元件参数如下：
（1）发电机G1：110MWNP，U10.5kVN，"0.21dX, (2)0.16X，(0)0.06X，cos0.8N
发电机G2：25MWNP，U10.5kVN，"0.15dX，(2)0.1X，(0)0.02X，cos0.85N
（2）变压器T1：10MVANS，额定电压6/110kV，短路损耗59kWkP，空载损耗016.5kWP，阻抗电压百分值%10.5kU，空载电流百分值0%1.0I
变压器T2：31.5MVANS，额定电压10/110kV，148kWkP，038.5kWP，%10.5kU，0%0.8I
变压器T3：16MVANS，额定电压10/110kV，86kWkP，023.5kWP，%10.5kU，0%0.9I
（3）线路L1：长度L=100km，单位长度正序电抗(1)0.408/kmX，零序电抗(0)(1)3XX，单位长度对地电容6(1)2.7910S/kmb。
线路L2：长度L=100km，单位长度电抗(1)0.4/kmX，零序电抗(0)(1)3XX，单位长度对地电容60(1)2.510S/kmb
线路L3：长度L=100km，单位长度电抗(1)0.38/kmX，零序电抗(0)(1)3XX，单位长度对地电容60(1)310S/kmb
信息工程学院
课程设计报告书
题目: 不对称短路故障分析与计算
专 业： 电气工程及其自动化
班 级： YYYYYYY班
学 号： YYYYYYYYY
学生姓名： YYY
指导教师： YYY老师
20XX年X月X日
电力系统分析课程设计
题目：不对称短路故障分析与计算（手算或计算机算）
一、原始资料
1、 发电机参数已经给定。
2、 变压器型号：
T1: SFL7-16/110-86-23.5-10.5-0.9
T2、T3 : SFL7-31.5/110-148-38.5-10.5-0.8
T4: SF7-10/110-59-16.5-10.5-1.0
3、 输电线路型号已给定。
4、 需要数据查阅《新编工厂电气设备手册》
二、要求：
1、严格按照给定内容格式书写课程设计报告。
2、根据原始资料，用手算或者程序设计实现不对称短路电流（单相、两相短路、两相短路接地）计算。
3、计算机算时给出算法的运行原理和软件编写流程。
4、手算时给出计算步骤。
三、答辩：
1、以ppt形式提供该组所做的主要工作。
2、回答老师提出的问题。
T1 T2 T3 T4 摘要
在电力系统运行过程中，时常会发生故障，其中大多数是短路故障（简称短路），短路计算是电力系统最常用的计算之一。不论选择、校验电气设备的性能,还是继电保护装置的整定计算,都需要进行短路计算。因此分析与计算不对称短路具有非常重要意义。无论是采用面向对象的VB语言实现短路计算,还是用MATLAB中的Simulink或Simpowersystems都要熟悉基本的计算原理，本课题将通过标幺值进行电力系统的计算分析。
关键字：电力系统 短路计算 标幺值
