MFC学习（七）单⽂档程序

1 MFC单⽂档程序的主要类

（1）⽂档类（Document）

即应⽤程序处理的数据对象，⽂档⼀般从 MFC 中 CDocument 中派⽣。CDocument 类⽤于相应数据⽂件的读取以及存储 Cview 类所需要

观察和处理的信息。

（2）视类（View）

视相当于⽂档在应⽤程序中的观察窗⼝，它确定了⽤户对⽂档的观察⽅式和⽤户编辑⽂档的⽅式。对于图形来说视就好⽐我们进⾏绘图⼯作

的画布，对图形的操作都是在视上进⾏的。另外，视类中有⼀个重要的成员函数 OnDraw() 函数。重载的 OnDraw() 函数要完成两件事，即

调⽤相应的⽂档的函数获取⽂档数据和调⽤ GDI 图形设备接⼝的函数在视中画出⽂档数据。

（3）主窗⼝类（Main Frame Window）

主窗⼝是 Windows 应⽤程序中限定其所有窗⼝范围的最外边框。应⽤程序中的所⽤其它窗⼝都直接或间接地为主窗⼝的⼦窗⼝，视占⽂档

窗⼝的客户区，⽽⽂档窗⼝⼜是主窗⼝的⼦窗⼝。

（4）⽂档模板类（Document Template）

⽂档模板类⽤于协调⽂档对象、视对象、和主窗⼝对象的创建过程。它是从类 CDocTemplate 或其派⽣类中派⽣的。⼀个⽂档模板可以管理

同⼀⽂档类型的所有⽂档。

（5）应⽤类（Application）

⼀个应⽤程序有且只有⼀个应⽤类的对象，它控制上述所有的对象。⼀个应⽤程序对象就代表⼀个应⽤程序，当⽤户启动应⽤程

序，Windows 调⽤应⽤程序框架内置的 WinMain 函数，并且 WinMain 寻找⼀个由 CWinApp 派⽣的全局构造的应⽤程序对象，全局对象

在应⽤程序之前构造。

（6）图形设备接⼝PC 相容机种上可以连接许多种不同的视讯设备，所以 GDI 的主要⽬的之⼀是⽀援与设备⽆关的图形。⼀个 Windows 图形设备接⼝对象类

型由⼀个 MFC 类库表⽰，这些类有⼀个共同的抽象基类：CGdiObject。其中有如下⼀些对象：CBitmap 位图对象，⽤于表⽰位图

CBrush 画刷对象，⽤于表⽰区域填充的颜⾊和样式

Cpen 画笔对象，⽤于指定线和边框的性质，如颜⾊、线宽、线性等

CRgn 区域对象，由多个多边形和椭圆组成的组合形状，可以填充、裁剪等操作以及判断⿏标是否位于某⼀点。

CFont 字体对象，具有⼀定⼤⼩和风格的⼀套字符集。

CPalette 调⾊板对象，是⼀字符映射表，将逻辑颜⾊和设备的实际颜⾊相互联系。

（7）设备环境类

设备环境类 CDC 的内容⼗分丰富，包含了和绘图有关的⽅⽅⾯⾯。CDC 类提供的成员函数可以⽤于对设备环境的操作、绘图⼯具的使⽤、

图形设备接⼝ GDI 对象的选择等。但在使⽤ CDC 类对象视时应注意⼀个问题：为使⽤ CDC 对象，须先构造⼀个 CDC 对象，然后才能调

⽤它的成员函数。使⽤完成后，必须在适当的⽅将其删除，在 Windows 环境中可获得的设备环境的数量是有限的。

2 创建单⽂档应⽤程序⼀般步骤

利⽤AppWizard创建应⽤程序框架

在⽂档内声明保存⽂档数据所需要的数据对象。

完成⽂档类的onNewDocument函数，初始化新⽂档。

完成⽂档类的Serialize函数，保持和加载⽂档数据。

完成视图类的OnInitialUpdate函数，初始化显⽰

完成视图类的OnDraw函数，显⽰当前⽂档内容

在视图类中加⼊可以使⽤户编辑⽂档数据所需的代码

3 每个类的关键函数

4 MFC单⽂档框架理解

MFC程序的整个运⾏机制需要经过：设计窗⼝类，注册窗⼝类，创建窗⼝，显⽰并更新窗⼝，消息循环。

C*App类的InitInstance（）完成应⽤程序的⼀些初始化⼯作，包括窗⼝类的注册、创建，窗⼝的显⽰及更新。

C*App类的InitInstance（）的代码

CSingleDocTemplate* pDocTemplate; //定义单⽂档模板对象指针

pDocTemplate = new CSingleDocTemplate(

IDR_MAINFRAME,

RUNTIME_CLASS(CMFCSingleDoc),

RUNTIME_CLASS(CMainFrame), // main SDI frame window

RUNTIME_CLASS(CMFCSingleView));

AddDocTemplate(pDocTemplate); 该单⽂档模板对象把⽂档对象、框架对象、视类对象有机的组织到⼀起。

C*App类的AddDocTemplate(pDocTemplate);//把单⽂档模板添加到⽂档模板中5 关键点

CmainFrame类：是程序的框架类，起到了⼀种容器的作⽤，这个容器中可以有多个视图，菜单，⼯具等。注意：在mainFrame响应

OnPaint消息，⾃然是可以响应的，但是会看不到绘制内容。应该在View中响应OnPaint消息。

在SDI(单⽂档)界⾯中，菜单响应遵循这样⼀个顺序：菜单消息先由CMainFrame类接收，CMainFrame并不直接在内部寻找对应的相应函

数，⽽是到CView类寻找。如果CView类有该消息的响应函数，那么就直接调⽤CView类中的响应函数，否则，转到CDoc类寻找，如果CDoc类中存在该消息的响应函数，那么就直接调⽤CDoc类中的响应函数，否则，返回到CMainFrame类寻找。如果CMainFrame类中也没

有，返回到CApp类中寻找。如果在CApp类中也没有找到，表⽰没有该菜单的响应函数。

1. 在CmainFrame中访问Cview对象和Cdoc对象

要访问这两个对象可以使⽤全局函数GetActiveDocument()和GetActiveView（）这样可以获得Doc对象和View对象的实体了

2. 在CmainFrame中调⽤Cview对象更新窗⼝，这⾥使⽤⽅法如下：GetActiveView()->Invalidate(FALSE);// 这⼀句会是cview调⽤OnDraw消

息响应函数

GetActiveView()->UpdateWindow();//这句可以加上也可以不加，暂时没有发现不加会出现什么问题。

3 在Cview内中要获取到CmianFrame可以使⽤下⾯的函数：AfxGetMainWnd()

3 取得doc对象

在Cmianframe中可以使⽤GetActiveDocument()‘；

在Cview类中包含了⼀个Cdocument的对象m_pDocument这个对象即使指向Doc类的基类对象的，⽽要实现基类对象到现在doc类对象的转

换只要添加如下函数即可

inline CStockAppDoc* CStockAppView::GetDocument()

{ return (CStockAppDoc*)m_pDocument; }

则可以实现。

4 在视图(CView)中访问框架(CFrameWnd) CFrameWnd* GetParentFrame() const;

5 在⽂档(CDocument)中访问框架(CFrameWnd)

CWnd* AfxGetMainWnd();

CWnd* AfxGetApp()->m_pMainWnd;

VS2010之MFC入门到精通教程

VS2010/MFC编程入门教程之目录

第一部分：VS2010/MFC开发环境

VS2010/MFC编程入门之前言

VS2010/MFC编程入门之一（VS2010与MSDN安装过程图解）

第二部分：VS2010/MFC应用程序框架

VS2010/MFC编程入门之二（利用MFC向导生成单文档应用程序框架）

VS2010/MFC编程入门之三（VS2010应用程序工程中文件的组成结构）

VS2010/MFC编程入门之四（MFC应用程序框架分析）

VS2010/MFC编程入门之五（MFC消息映射机制概述）

第三部分：对话框

VS2010/MFC编程入门之六（对话框：创建对话框模板和修改对话框属性）

VS2010/MFC编程入门之七（对话框：为对话框添加控件）

VS2010/MFC编程入门之八（对话框：创建对话框类和添加控件变量）

VS2010/MFC编程入门之九（对话框：为控件添加消息处理函数）

VS2010/MFC编程入门之十（对话框：设置对话框控件的Tab顺序）

VS2010/MFC编程入门之十一（对话框：模态对话框及其弹出过程）

VS2010/MFC编程入门之十二（对话框：非模态对话框的创建及显示）

VS2010/MFC编程入门之十三（对话框：属性页对话框及相关类的介绍）

VS2010/MFC编程入门之十四（对话框：向导对话框的创建及显示）

VS2010/MFC编程入门之十五（对话框：一般属性页对话框的创建及显示）

VS2010/MFC编程入门之十六（对话框：消息对话框）

VS2010/MFC编程入门之十七（对话框：文件对话框）

VS2010/MFC编程入门之十八（对话框：字体对话框）

VS2010/MFC编程入门之十九（对话框：颜色对话框）

第四部分：常用控件

VS2010/MFC编程入门之二十（常用控件：静态文本框）

VS2010/MFC编程入门之二十一（常用控件：编辑框Edit Control）

mfc资料

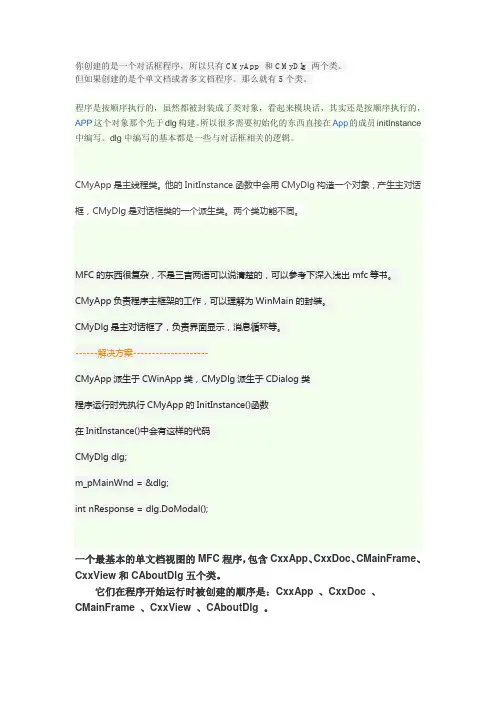

你创建的是一个对话框程序，所以只有CMyApp 和CMyDlg 两个类。

但如果创建的是个单文档或者多文档程序。那么就有5个类。

程序是按顺序执行的，虽然都被封装成了类对象，看起来模块话，其实还是按顺序执行的，APP这个对象那个先于dlg构建。所以很多需要初始化的东西直接在App的成员initInstance中编写。dlg中编写的基本都是一些与对话框相关的逻辑。

CMyApp是主线程类。他的InitInstance函数中会用CMyDlg构造一个对象，产生主对话框，CMyDlg是对话框类的一个派生类。两个类功能不同。

MFC的东西很复杂，不是三言两语可以说清楚的，可以参考下深入浅出mfc等书。

CMyApp负责程序主框架的工作，可以理解为WinMain的封装。

CMyDlg是主对话框了，负责界面显示，消息循环等。

------解决方案--------------------

CMyApp派生于CWinApp类，CMyDlg派生于CDialog类

程序运行时先执行CMyApp的InitInstance()函数

在InitInstance()中会有这样的代码

CMyDlg dlg;

m_pMainWnd = &dlg;

int nResponse = dlg.DoModal();

一个最基本的单文档视图的MFC程序，包含CxxApp、CxxDoc、CMainFrame、CxxView和CAboutDlg五个类。

它们在程序开始运行时被创建的顺序是：CxxApp 、CxxDoc 、CMainFrame 、CxxView 、CAboutDlg 。 C**App()定义了窗体加载之前需要做的预处理。比如一个加密的软件，打开后提示用户输入密码。这个事件的处理程序就要写在C**App()的InitInstance(中。

MFC学习笔记-窗口创建

MFC

hierarchy chart（类库列表）

MFC与Win32

1 win32：函数，使用API一步一步搭建应用程序。（常使用FileView操作）

2 MFC编程：实现仍然调用API函数，但是是用类封装API函数，使用向导自动生成应

用程序框架。（常使用ClassView操作）

2.1需要掌握的技能

2.1.1断点调试

2.1.2堆栈调用的查看

MFC课程内容

1 MFC：MFC的六大机制，文档式架构，常用的MFC类，（10--12）。

2 COM（组件对象模型）：COM的原理和应用（6）。

3 ADO/Socket：MFC访问数据库以及一些简单的网络编程。

MFC应用程序编程

1 MFC的历史： 92（VC1） 98（VC6）……………………….

2 MFC库基础：

2.1 MFC库，微软基础类库。封装了Windows应用程序编程的各种API以及相关机制

的C++类库

3 类库的相关头文件件

★afx-application framework（应用程序框架 x）

3.1 -不是类库头文件，是项目的头文件，称为VC下编译的预编译头文件，

用来提高编译速度的。（*.pch）（头文件是不参加编译的但是他参与生成*.pch）

3.2 -几乎包含了各种常用的MFC有文件

3.3 -提供扩展窗口类的支持（创建工具栏，状态栏等………）

MFC应用程序的类型

1 支持MFC的控制台应用程序（控制台的第四个选项）

1.1 多了一个CWinApp（应用程序类，封装类应用程序启动过沉重所涉及到得相

关信息）的全局对象（必须有，而且只能有一个）

1.2 主函数中多了一个AfxWinInit函数，初始化MFC库中的相关信息

2 MFC库程序

2.1 MFC支持的静态库

2.2 MFC支持的动态库

2.2.1 MFC规则库（shared MFC DLL）-可以被各种应用程序调用（非MFC程

MFC画图程序步骤

MFC（Microsoft Foundation Class）是一种用于开发Windows应用程序的C++类库。在MFC中，我们可以使用GDI（Graphics Device Interface）来创建和操作图形。下面是使用MFC创建一个简单的画图程序的步骤。

步骤1：创建一个新的MFC项目

首先，打开Visual Studio并选择创建一个新的项目。在项目类型中，选择Visual C++ -> MFC，然后选择MFC应用程序类型。输入项目名称并选择保存的位置。在应用程序类型中，选择“单文档”或“多文档”视图，具体根据你的需求而定。点击“确定”按钮创建项目。

步骤2：设计用户界面

在MFC应用程序中，用户界面是通过对话框资源来设计的。在资源视图中，双击IDD_DIALOG（或其他对话框资源）以打开对话框编辑器。在对话框编辑器中，你可以添加按钮、文本框、菜单等控件来设计你的用户界面。在画图程序中，你可以添加一个画布控件来显示绘制的图形。

步骤3：添加绘图功能

在MFC中，你可以使用GDI来进行绘图操作。打开你的对话框类的头文件（例如，CMyDialog.h），添加以下头文件引用：

#include

在对话框类的源文件（例如，CMyDialog.cpp）中，添加以下代码来处理绘图操作： ```

void CMyDialog::OnPaint()

{

CPaintDC dc(this); // 用于绘制的设备上下文

// 在这里进行绘图操作

dc.Rectangle(100, 100, 200, 200); // 绘制一个矩形

dc.Ellipse(300, 100, 400, 200); // 绘制一个椭圆

}

```

步骤4：处理绘图事件

在对话框类的消息映射中添加对绘图事件的处理。在对话框类的消息映射中，添加以下代码：
