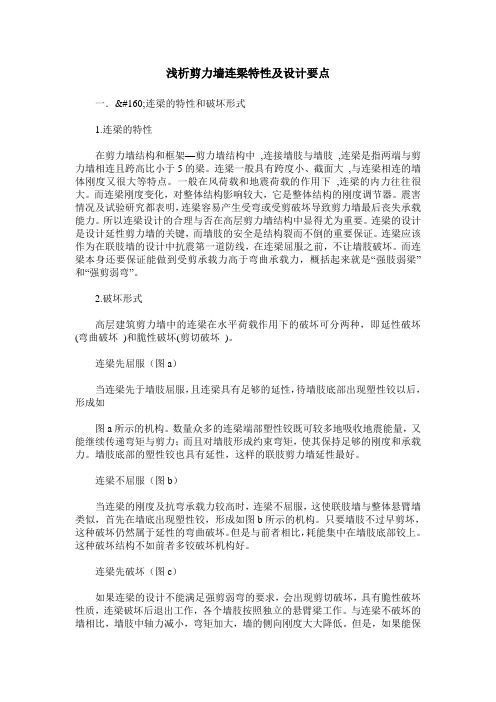

浅析剪力墙连梁特性及设计要点一． 连梁的特性和破坏形式1.连梁的特性在剪力墙结构和框架—剪力墙结构中,连接墙肢与墙肢,连梁是指两端与剪力墙相连且跨高比小于5的梁。
连梁一般具有跨度小、截面大,与连梁相连的墙体刚度又很大等特点。
一般在风荷载和地震荷载的作用下,连梁的内力往往很大。
而连梁刚度变化，对整体结构影响较大，它是整体结构的刚度调节器。
震害情况及试验研究都表明，连梁容易产生受弯或受剪破坏导致剪力墙最后丧失承载能力。
所以连梁设计的合理与否在高层剪力墙结构中显得尤为重要。
连梁的设计是设计延性剪力墙的关键，而墙肢的安全是结构裂而不倒的重要保证。
连梁应该作为在联肢墙的设计中抗震第一道防线，在连梁屈服之前，不让墙肢破坏。
而连梁本身还要保证能做到受剪承载力高于弯曲承载力，概括起来就是“强肢弱梁”和“强剪弱弯”。
2.破坏形式高层建筑剪力墙中的连梁在水平荷载作用下的破坏可分两种，即延性破坏(弯曲破坏)和脆性破坏(剪切破坏)。
连梁先屈服（图a）当连梁先于墙肢屈服，且连梁具有足够的延性，待墙肢底部出现塑性铰以后，形成如图a所示的机构。
数量众多的连梁端部塑性铰既可较多地吸收地震能量，又能继续传递弯矩与剪力；而且对墙肢形成约束弯矩，使其保持足够的刚度和承载力。
墙肢底部的塑性铰也具有延性，这样的联肢剪力墙延性最好。
连梁不屈服（图b）当连梁的刚度及抗弯承载力较高时，连梁不屈服，这使联肢墙与整体悬臂墙类似，首先在墙底出现塑性铰，形成如图b所示的机构。
只要墙肢不过早剪坏，这种破坏仍然属于延性的弯曲破坏。
但是与前者相比，耗能集中在墙肢底部铰上。
这种破坏结构不如前者多铰破坏机构好。
连梁先破坏（图c）如果连梁的设计不能满足强剪弱弯的要求，会出现剪切破坏，具有脆性破坏性质，连梁破坏后退出工作，各个墙肢按照独立的悬臂梁工作。
与连梁不破坏的墙相比，墙肢中轴力减小，弯矩加大，墙的侧向刚度大大降低。
但是，如果能保持墙肢处于良好的工作状态，那么结构仍可继续承载，直到墙肢屈服形成机构，如图c所示。
规范关于剪力墙结构的基本抗震构造措施一、一般规定1、剪力墙结构应具有事宜的侧向刚度，其布置应符合下列规定：①平面布置简单、规则，宜沿两个主轴方向或其他方向双向布置，两个方向侧向刚度不宜相差过大。
②宜自下到上连续布置，避免刚度突变。
③门窗洞口宜上下对齐、成列布置，形成明确的墙肢和连梁。
2、剪力墙不宜过长，较长剪力墙宜设置跨高比较大的连梁将其分成长度较均匀的若干墙段，各墙段的高度与墙段长度之比不宜小于3，墙段长度不宜大于8m。
3、跨高比小于5的连梁按本章规定设计，不小于5的按框架梁设计。
4、底部加强部位的范围应符合下列规定：①底部加强部位高度应从地下室顶板算起。
②底部加强部位高度可取底部两层和墙体总高度的1/10二者较大值③结构计算嵌固端位于地下一层底板或以下时，底部加强部位宜延伸到计算嵌固端。
5、楼面梁不宜支撑在剪力墙或核心筒的连梁上。
6、当剪力墙或核心筒墙肢与其平面外相交的楼面梁刚接时，可沿楼面梁轴线方向设置与梁想连的剪力墙、扶壁柱、暗柱，并应符合下列规定：①设置沿楼面梁轴线方向与梁相连的剪力墙时，墙的厚度不宜小于梁的截面宽度。
②设置扶壁柱时，其截面宽度不应小于梁宽，其截面高度可计入墙厚。
③墙内设暗柱时，暗柱的截面高度可取墙的厚度，暗柱的截面宽度可取梁宽加2倍墙厚。
7、楼面梁水平钢筋进入剪力墙的锚固段水平投影非抗震时不小于0.4Lab,抗震设计时不宜小于0.4Labe;当锚固长度不满足要求时，可将楼面梁伸出剪力墙形成梁头，梁的纵筋深入两头后弯折锚固。
8、暗柱、扶壁柱应设置箍筋，一、二、三级时不小于8mm，四级及非抗震时不应小于6mm，切均不应小于纵向钢筋直径的1/4；箍筋间距一、二、三级时不应大于150mm，四级及非抗震时不应大于200mm。
9、当墙肢截面高度与厚度之比不大于4时，宜按框架柱进行截面设计。
二、截面设计1、墙厚一、二级不应小于160mm及层高或无支高度的1/20，三、四级不应小于140mm及层高或无支长度的1/25，无端柱或翼墙时一、二级不宜小于180mm及层高或无支长度的1/16，三、四级不宜小于180mm及层高或无支长度的1/20。
剪力墙中连梁的作用嘿，咱今儿就来唠唠剪力墙中连梁的作用。
你说这连梁啊，就像是建筑里的一位默默奉献的“老黄牛”。
想象一下啊，咱盖房子就好比搭积木，那剪力墙就是那些大的积木块，稳稳地撑着整个房子。
而连梁呢，就是连接这些大积木块的小部件。
有一次我去工地，碰到了两个工人师傅在那聊天。
“老张啊，你说这连梁有啥用啊？”“嘿，小李，这你就不懂了吧。
这连梁可重要着呢，它能把这些剪力墙更好地连在一起，让房子更结实。
”“哦，原来是这样啊，我还以为没啥大不了的。
”“可别小瞧它，没有它，这房子可就不那么稳当了。
”你看，这就是连梁的重要性。
它就像是一条纽带，把剪力墙紧密地联系在一起。
当房子遇到地震啊、大风啊这些自然灾害的时候，连梁就开始发挥大作用啦。
它能帮着剪力墙一起抵抗外力，让房子不至于轻易就垮掉。
就好比两个人一起抬重物，总比一个人要轻松些吧。
而且啊，连梁还能起到协调变形的作用。
房子在受到外力的时候，各个部分的变形情况可不一样。
这时候连梁就能让剪力墙之间的变形更加协调，不至于有的地方变形大，有的地方变形小，这样就能让房子整体更加稳定。
我记得有一次去参观一个刚建成的大楼，工程师就给我们介绍说：“你们看这些连梁，别看它们不起眼，可是起到了至关重要的作用呢。
”咱老百姓买房子不就图个安全嘛，这连梁就是给咱安全加了一道保险。
所以说啊，剪力墙中连梁的作用可真不能小瞧。
它虽然不是最显眼的那个，但却是默默守护着我们房子安全的重要角色。
咱得好好感谢它，让我们能住在安全又舒适的房子里。
这就是我对剪力墙中连梁作用的理解，简单却又实实在在。
希望大家以后看到房子的时候，也能想起这小小的连梁，以及它为我们做出的大贡献。

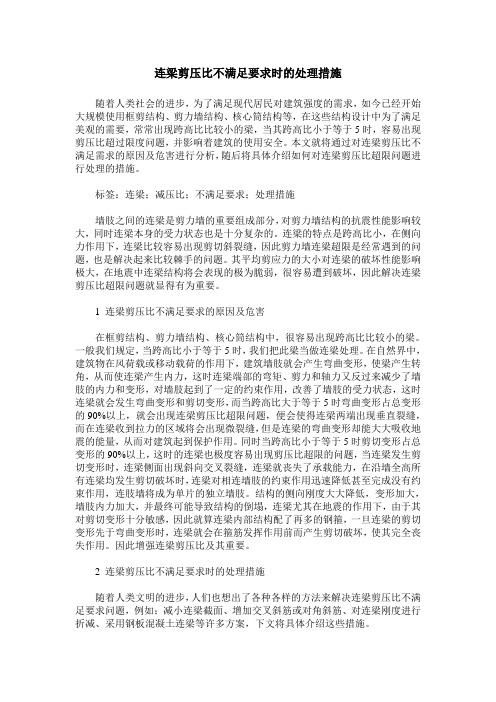

连梁剪压比不满足要求时的处理措施随着人类社会的进步，为了满足现代居民对建筑强度的需求，如今已经开始大规模使用框剪结构、剪力墙结构、核心筒结构等，在这些结构设计中为了满足美观的需要，常常出现跨高比比较小的梁，当其跨高比小于等于5时，容易出现剪压比超过限度问题，并影响着建筑的使用安全。
