平面汇交力系的合成与平衡

第二章平面汇交力系的合成与平衡课题：第一节平面汇交力系的合成与平衡（一）[教学目标]一、知识目标：1、了解求解平面汇交力系的两种方法。

2、理解平面力系、平面汇交力系。

3、理解平面汇交力系平衡的几何条件。

二、能力目标：通过用几何法求解平面汇交力系的合力，提高学生运用平面几何知识解决力学问题的能力，提高对知识的理解运用能力。

三、素质目标：培养学生的分析问题能力[教学重点]平面汇交力系平衡的几何条件。

[难点分析]用几何法求解平面汇交力系的合力。

[学生分析]学生的数学基础知识需要强化补充。

[辅助教学手段]理论联系实际进行分析，围绕练习题展开讨论。

[课时安排]2课时[教学内容]一、导入新课我们在对力系进行研究时，为了方便，可以按照各力作用线的分布情况进行分类。

从讲实际结构的受力情况入题，一般结构所受的作用力不在同一个平面内，这种力系就属于空间力系；反之，如果所受的作用力都在同一个平面内，这种力系就属于平面力系。

那么在我们研究的力系中，也把它分为两类：空间力系和平面力系。

工程中许多结构所受的作用力虽是空间力系，但在一定条件下可以简化为平面力系，比如水坝、挡土墙的受力等。

平面力系是工程中最常见的力系，本章讨论的便是平面力系的合成和平衡问题，随之引出平面汇交力系的概念及其求解平面汇交力系的两种方法：几何法和解析法。

二、新课讲解1、平面汇交力系合成的几何法（1）导入：力是矢量，矢量的合成都可以遵循平行四边形法则，那么两个汇交力怎么合成呢：两个力的合力的作用点是原汇交点，大小和方向是以两个分力为邻边所构成的平行四边形的对角线。

（2）分析：在力的平行四边形法基础上，可以得到两个汇交力合成的三角形法和多个汇交力合成的力多边形法。

（3）概念：平面汇交力系合成的结果是一个合力，合力的大小和方向等于原力系中各力的矢量和，其作用点是原汇交力系的交点。

2、平面汇交力系平衡的几何条件（1）分析：如果某平面汇交力系的力多边形首尾相重合，即力多边形自行闭合，则力系的合力等于零，物体处于平衡状态，该力系为平衡力系。

平面力系的合成与平衡4.1 平面汇交力系的合成与平衡当力系中各力处于同一平面时,该力系成为平面力系。

平面力系又可分为平面汇互力系、平面力偶系、平面平行力系和平面一般力系等。

平面汇互力系是研究平面一般力系的基础。

工程实际中经常遇到平面汇互力系问题。

如图4.1(a)所示,用挂钩吊起重物,挂钩受到向上的拉力F1和吊绳对它的拉力F2和F3,不计挂钩自重,这三个力在同一平面内,且汇互于一点,组成一个平面汇互力系〔图4.1(b)〕。

图4.1下面将采用几何法和解析法来研究平面汇互力系的合成和平衡问题。

1)平面汇交力系合成的几何法第2章已经介绍了用平行四边形法则或三角形法则求两个汇互于一点的力的合力,这种方法称为几何法。

当求更多的汇互于一点的力的合力时,也可以用几何法,下面举例说明。

刚体受一平面汇互力系F1,F2,F3和F4作用,力的大小及方向如图4.2(a)所示,现求该力系的合力。

为此,可连续使用力的三角形法则,即先求F1与F2的合力FR1,再求FR1与F3的合力FR2,最后求FR2与F4的合力FR,FR便是此平面汇互力系的合力,如图4.2(b)所示。

由图4.2(b)可见,在作图过程中,力FR1,FR2可不必画出。

更简便的合成方法是:各分力矢首尾相接,则画出一条矢量折线A—B—C—D—E,如图4.2(c)所示,然后从第一个力矢F1的起点A向最后一个力矢F4的终点E作一个矢量,以使折线封闭而成为一个多边形,则由A点指向E点的封闭边AE就代表了该力系的合力矢FR 的大小和方向,合力的作用线通过原力系的汇互点。

该多边形称为已知力系的力多边形。

这种求合力的方法称为力多边形法则。

图4.2在利用力多边形法则求平面汇互力系的合力时,根据矢量相加的互换律,任意变换各分力矢的作图次序,可得到形状不同的力多边形,但其合力矢仍然不变,如图4.2(d)所示。

综上所述,可得如下结论:平面汇互力系合成的结果是一个合力,其大小和方向由力多边形的封闭边来表示,其作用线通过各力的汇互点,即合力等于各分力的矢量和。

单元02 平面力系平面汇交力系的合成与平衡一、平面汇交力系合成的几何法1.两个共点力合成的几何法可以由力的平行四边形法则作，也可用力的三角形来作。

由余弦定理求合力的大小；由正弦定理确定合力方向2.任意个共点力合成的几何法结论：平面汇交力系的合力等于各分力的矢量和，合力的作用线通过各力的汇交点。

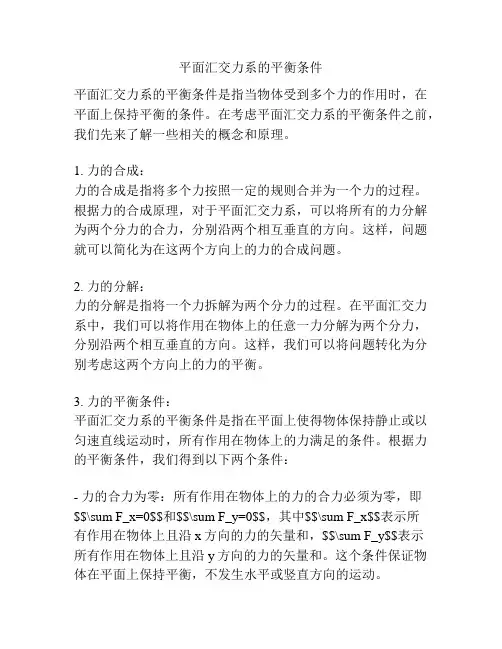

二、平面汇交力系平衡的几何条件平面汇交力系平衡的充要条件是：力系的合力等于零。

特点：最后一个力矢的终点与第一个力矢的起点相重合，即封闭边为零。

合力为零意味着力多边形自行封闭。

例：解：三、力在坐标轴上的投影四、合力投影定理1）平面汇交力系的合力F R= F1+ F2+…+ F n = ∑F2）合力在坐标轴的投影等于各分力在同轴上投影的代数和合力投影定理:力系的合力在某轴上的投影,等于力系中各力在同一轴上投影的代数和。

五、平面汇交力系的平衡方程平面汇交力系的平衡条件平衡方程:例题1：求如图所示平面共点力系的合力。

其中：F1 = 200 N，F2 = 300 N，F3 = 100 N，F4 = 250 N。

解：根据合力投影定理，得合力在轴 x，y上的投影分别为：合力的大小：171.3N合力与轴x的夹角的正切为：8.343所以，合力与轴x的夹角为41°例题2：如图所示是汽车制动机构的一部分。

司机踩到制动蹬上的力F=212 N，方向与水平面成 = 45°角。

当平衡时，DA铅直，BC水平，试求拉杆BC所受的力。

已知EA=24cm，DE=6 cm(点E在铅直线DA上) ，又B ，C ，D都是光滑铰链，机构的自重不计。

例题3：利用铰车绕过定滑轮B的绳子吊起一货物重G = 20 kN，滑轮由两端铰接的水平刚杆AB和斜刚杆BC支持于点B 。

不计铰车的自重，试求杆AB和BC 所受的力。

解析法的符号法则：当由平衡方程求得某一未知力的值为负时，表示原先假定的该力指向和实际指向相反。

解题技巧及说明：1、一般地，对于只受三个力作用的物体，且角度特殊时用几何法（解力三角形）比较简便。

第二节 平面汇交力系合成与平衡的解析法求解平面汇交力系问题的几何法，具有直观简捷的优点，但是作图时的误差难以避免。

因此，工程中多用解析法来求解力系的合成和平衡问题。

解析法是以力在坐标轴上的投影为基础的。

一、在坐标轴上的投影如图2－5所示，设力F 作用于刚体上的A 点，在力作用的平面内建立坐标系oxy ，由力F 的起点和终点分别向x 轴作垂线，得垂足a 1和b 1，则线段a 1b 1冠以相应的正负号称为力F 在x 轴上的投影，用X 表示。

即X=±a 1b 1；同理，力F 在y 轴上的投影用Y 表示，即Y=±a 2b 2。

力在坐标轴上的投影是代数量，正负号规定：力的投影由始到末端与坐标轴正向一致其投影取正号，反之取负号。

投影与力的大小及方向有关，即⎭⎬⎫=±==±=βαcos cos F ab Y F ab X （2－3） 式中α、β分别为F 与X 、Y 轴正向所夹的锐角。

图2－5反之，若已知力F 在坐标轴上的投影X 、Y ，则该力的大小及方向余弦为⎪⎭⎪⎬⎫=+=F X Y X F αcos 22 （2－4） 应当注意，力的投影和力的分量是两个不同的概念。

投影是代数量，而分力是矢量；投影无所谓作用点，而分力作用点必须作用在原力的作用点上。

另外仅在直角坐标系中在坐标上的投影的绝对值和力沿该轴的分量的大小相等。

二、合力投影定理设一平面汇交力系由F 1、F 2、F 3和F 4作用于刚体上，其力的多边形abcde 如图2－6所示，封闭边ae 表示该力系的合力矢F R ，在力的多边形所在平面内取一坐标系oxy ，将所有的力矢都投影到x 轴和y 轴上。

得X=a 1e 1, X 1=a 1b 1, X 2=b 1c 1，X 3=c 1d 1 ,X 4=d 1e 1由图2－6可知a 1e 1=a 1b 1+b 1c 1+c 1d 1 +d 1e 1即 X=X 1+X 2+X 3+X 4同理 Y=Y 1+Y 2+Y 3+Y 4将上述关系式推广到任意平面汇交力系的情形，得⎭⎬⎫∑=+++=∑=+++=Y Yn Y Y Y X Xn X X X 2121 （2－5）图2－6即合力在任一轴上的投影，等于各分力在同一轴上投影的代数和，这就是合力投影定理。
