阿特拉斯空压机保养清洗方法大全在实际应用中，阿特拉斯空压机的工况环境常常比较复杂，粉尘、油污以及各种颗粒物。
空压机使用时间长了，内部会有油垢、积碳、沉淀物、锈迹等，假如用过不同品牌润滑油来保养阿特拉斯空压机，还会有类似沥青的黑胶物。
因此有必要定期清洗，将阿特拉斯机头、油漆桶、散热器、油管内部，以及各类阀门等都清洗一番，达到消除安全隐患的目的。
1、阿特拉斯整机清洗阿特拉斯空压机冲洗的方法：先把空压机运转几分钟，机油达到常温；停用空压机，等内部压力泄完，关上助威砌，好像入空压机清洗剂，松开助威砌；关上空压机运转30分钟；放掉旧机油，然后加进新机油。
通常冲洗后的空压机温度可以上升10度左右。
2、阿特拉斯冷却器清洗在国内，空压机的冷却器通常分后风冷式和水冷式两种，因此针对相同的冷却器，存有相同的冲洗方法。
2.1风冷型冷却器（1）关上导风罩清扫盖板，或拆下来加热风扇；（2）用压缩空气反吹将污物吹下，再把污物拿出导风罩；如果较脏，应喷一些除油剂再吹。
螺杆空压机当无法用以上方法清理时，需要将冷却器拆下，用清洗液浸泡或喷冲并借助刷子（严禁使用钢丝刷）清洗。
（3）上装不好盖板或加热风扇2.2水冷型冷却器拆下冷却水入出水管。
注入清洗溶液浸泡或用泵循环冲刷（反冲效果较好）。
上装不好冷却水入出水管。
当油冷却器结垢较严重，用以上方法清理不理想时，可以单独拆下油冷却器，打开两头端盖，用专用清理钢刷或其他工具清除水垢。
当清理冷却器介质侧不能有效降低温度时，螺杆空压机需要对油侧进行清理，方法如下：拆下出入油管；注入清洗溶液浸泡或用泵循环冲刷（反冲效果较好）；用干空气揉搓或用水解油除水；装好进出油管。
3、冲洗阿特拉斯水气分离器螺杆空压机水气分离器的结构类似油气罐，进气口靠壁设计，固型成离心力，由于水和气的重量因素，因此可以有效分离压缩空气中的水分。
水气分离器的冲洗：拆下水气分离器砌，即可用清洗剂煮沸冲洗。
4、阿特拉斯减荷阀（进气阀）清洗减至荷阀由减至荷阀由阀体、阀芯（活塞）、气路集成块、电磁阀及比例阀（容调阀）等部件共同组成。
厂务设备维修和保养基础知识系列空压机的维修与保养空压机的“三滤一油”及其衍生备件空 压 机 转 子 大 修2000小时、4000小时8000小时保养冷却器保养空气压缩机的工作原理图螺杆压缩机的基本结构及基本原理1、基本结构 通常所称的螺杆压缩机即指双螺杆压缩机。
与活塞式压缩机相比，它也同属于容积式压缩机，但螺杆压缩机是一种比较新颖的压缩机结构形式。
在螺杆压缩机的机体中，平行地配置着一对相互啮合的螺旋形转子。
通常把节圆外具有凸齿的转子，称为阳转子或阳螺杆。
通常状况下，对于喷油螺杆压缩机而言，阳转子与原动机连接，由阳转子带动阴转子转动。
因此，阳转子又被称为主动转子，阴转子又被称为从动转子。
转子上的背对背斜柱轴承实现轴向定位，并承受压缩机中的轴向力。
同样，转子一端的圆术轴承使转子实现径向定位，并承受压缩机中的径向力。
在压缩机机体的上下两端对角方向，分别开设一定形状和大小的孔口。
一个供吸气用，称作吸气孔口；另一个供排气用，称作排气孔口。
2011-12-1742、工作原理 螺杆压缩机的工作循环可分为：吸气、压缩、排气3个过程。
随着转子的高速旋转，每对相互啮合的齿相继完成相同的工作循环，阳转子按逆时针方向旋转，阴转子按顺时针方向旋转。
2011-12-175三个工作循环过程：2.1、吸气过程：随着转子相对转动，由于齿的一端逐渐脱离啮合而形成了齿间容积，这个齿间容积的扩大，在其内部形成了一定的真空，而这时齿间容积又仅与吸气口连通，因此气休便在压差作用下流入齿间容积。
2.2、压缩过程：随着转子的相对旋转，齿间容积由于转子齿的啮合而不断减小。
被密封在齿间容积中的气体所占据的体积也随之减小，导致压力升高，从而实现气体的压缩过程2.3、排气过程：随着齿间容积的不断缩小，具有排气压力的气体逐渐通过排气孔口被排出。
从上述工作原理可以看出，螺杆压缩机是一种工作容积作回转运动的容积式气体压缩机。
气在相互啮合的转子腔内，容积不断变化，气体压力不断提高。

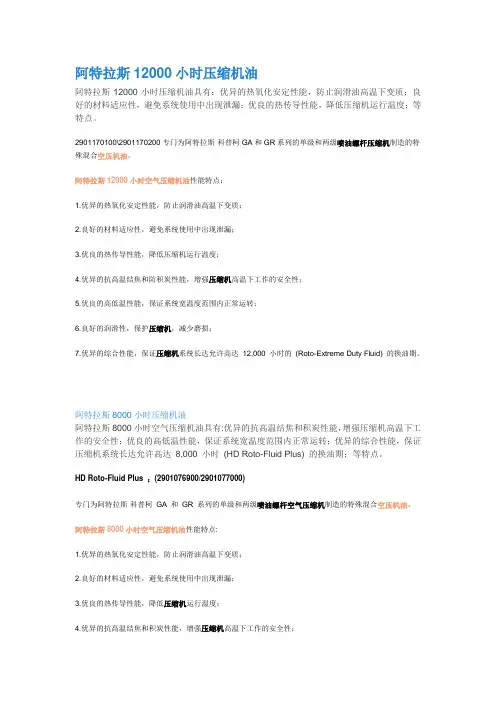

空压机润滑油使用后油质判断方法
阿特拉斯空压机润滑油主要有三个方面的作用：一是起润滑作用，润滑轴承、增速齿轮及螺杆；二是起冷却作用，把转动部件在运转过程中产生的热量及时带走；三是起密封作用，使输出空气压力增高。
润滑油需要及时更换，否则油品的品质下降，润滑性能不佳，会加速零部件的磨损，影响使用寿命，甚至发生安全事故。
因此，经常检查润滑油是否变质并及时更换尤为重要。
以下几种方法可做出简易鉴别：
油流观察法：
取两只量杯，其中一个盛有待检查的空压机油，另一只空放在桌面上，将盛满润滑油的量杯举高离开桌面30-40厘米并倾斜，让其慢慢流到空杯中，观察其流动情况，质量好的润滑油油流时应该是细长、均匀、连绵不断，若出现油流忽快忽慢，时而有大块流下，则说明油已变质。
手捻法：
将空气压缩机油捻在大拇指与食指之间反复研磨，如果手感到有润滑性、磨屑少、无摩擦，若感到手指之间的砂粒之类较大摩擦感，则表明压缩机油内杂质多，不能再用，应更换新压缩机润滑油。
光照法：
在天气晴朗的日子，用螺丝刀将空压机油撩起，与水平面呈45度角。
对照阳光，观察油滴情况，在光照下，可清晰地看到油中无磨屑为良好，可继续作用，若磨屑过多，应更换空。
油滴痕迹法：
取一张干净的白色滤试纸，滴油数滴在滤试纸上，待压油渗漏后，若表面有黑色粉末，用手触摸有阻涩感，则说明润滑油里面杂质已很多，好的润滑油无粉末，用手摸上去干而光滑，且呈黄色痕迹。
一、阿特拉斯·科普柯（Atlas Copco）简介阿特拉斯·科普柯于一八七三年创立于瑞典的斯德哥尔摩，为当时新兴的铁路建造业供应和生产各种设备。
一八九九年，我们制成了第一台柴油引擎，于一九 六年更为世界第一艘柴油电船供应引擎。
四十九年后，柴油引擎的纪元宣告结束，而我们也转为发展前景更为秀丽的压缩机科技，从而奠定了今日成功的基础。
其间，阿特拉斯·科普柯陆续在全球各地开设分公司。
今日，阿特拉斯·科普柯已是规模宏大的跨国企业，23,000多名职员遍及世界各地，在20多个国家设有60多家工厂，分公司遍布全球70多个国家，并在其他80多个国家委任了代理商。
这个庞大的环球代理网络负责分销三千多种产品，令阿特拉斯·科普柯一直在以下三个领域内稳居世界市场的领导地位：压缩机技术、建筑及矿山工程技术、工业技术。
下辖在德国科隆的ENERGAS，在美国纽约州的COMPTEC，在加利福利亚州的ROTOFLOW和在法国的THOMAS CREPPLE等著名工厂，制造离心式空气压缩机，工艺气体压缩机，膨胀机和特殊活塞式压缩机等产品。
2002年阿特拉斯·科普柯的销售额为54亿欧元，其中压缩机占40%份额。
阿特拉斯·科普柯中国投资有限公司从1984年起积极在中国各主要城市建立销售和服务中心并开设生产工厂。
位于香港、北京、上海、广州、深圳、西安、无锡、重庆、昆明、成都、武汉、厦门、青岛、长春、沈阳和三峡等33个办事处为中国客户提供销售、培训和售后服务等全方位的支持。
除此之外，我们已在中国成立了5个合资/独资企业，这些企业对中国的经济建设及提高出口竞争力，正起着愈来愈重要的作用。
阿特拉斯·科普柯中国投资有限公司目前在中国的相关机构主要为:阿特拉斯·科普柯中国·香港有限公司;阿特拉斯·科普柯上海贸易有限公司(下辖33个办事处,上海、深圳免税仓库及国内6个零备件库，两个培训基地);阿特拉斯·科普柯无锡压缩机有限公司;阿特拉斯·科普柯南京矿山机械有限公司;阿特拉斯·科普柯沈阳风动机械有限公司;柳州富达压缩机有限公司(2002年收购);无锡豪贝钻具有限公司；阿特拉斯·科普柯2004年全球收购的英格索兰矿山钻机部在中国的相关机构。

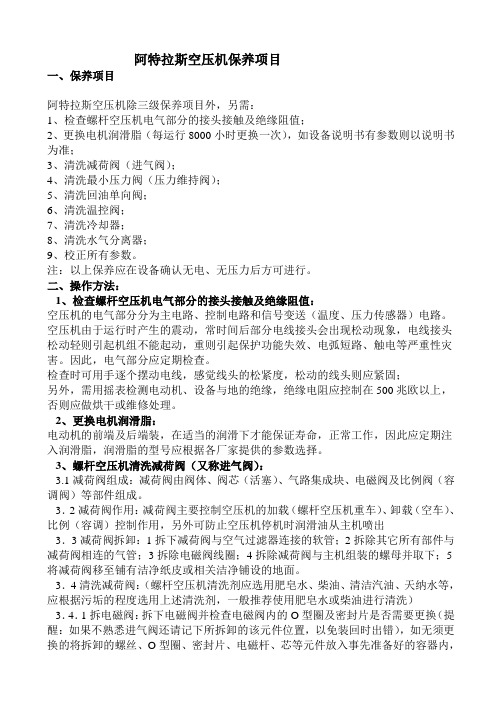

阿特拉斯空压机保养项目一、保养项目阿特拉斯空压机除三级保养项目外，另需：1、检查螺杆空压机电气部分的接头接触及绝缘阻值；2、更换电机润滑脂（每运行8000小时更换一次），如设备说明书有参数则以说明书为准；3、清洗减荷阀（进气阀）；4、清洗最小压力阀（压力维持阀）；5、清洗回油单向阀；6、清洗温控阀；7、清洗冷却器；8、清洗水气分离器；9、校正所有参数。
