第6章 剖面图与断面图
第四章 剖面图 与断面图
本章学习目标
1．了解剖面图和断面图的形成 及分类。 2．掌握剖面图和断面图的 识读 及作图方法。
投影图中实线表示可见轮廓，虚线 表示不可见轮廓。对于内部形状复杂的 物体，其投影图中将会出现很多虚线， 易造成虚、实线交错，难以识读，也不 便于标注尺寸，容易产生差错。 解决这个问题的最好办法，是假想 将形体剖开，让它的内部构造显露出来 ，使形体看不见的部分变成看得见的部 分，然后用实线画出这些内部构造的投 影图，即本章所要讲述的剖面图与断面 图。
图6-3 剖面 图与 断面 图的 区别
看见结构要画出
只画被剖切结构, 其余不画
看见结构要画出
只画被剖切结构, 其余不画
6.2 剖面图的种类与画法
一、剖面图的类型
（一）全剖面图 假想用一个剖切平面将 形体全剖开，然后画出形体 的剖面图。这种剖面图称为 全剖面图5 景 园 剖 面
（二）剖面图的标注
1．用剖切位置线表示剖切平面的剖切位置。 2．剖切后的剖视方向用垂直于剖切位置线的短粗线来表示。 3．剖切符号的编号，宜采用阿拉伯数字，按顺序从左到右，由 上至下连续编排，并注写在剖视方向线的端部。 4．剖面图如与被剖切图样不在同一张图纸上，可在剖切位置线 的一侧注明其所在图纸的图纸号。 5．对习惯使用的剖切符号，以及通过构件对称平面图的剖切符 号，可以不在图上作任何标注。 6 ．在剖面图的下方或一侧，写上与该图相对应的剖切符号的编 号，作为该图的图号，并应在图名下画一等长的粗实线。
图 6-6 景 园 剖 切 后 所 形 成 的 视 图
（二）阶梯剖面图
一个剖切平面，若 不能将形体上需要表达的 内部构造剖开，可将剖切 平面转折成两个互相平行 的平面，将形体沿着需要 表达的地方剖开，然后画 出剖面图。所得的剖面图， 称为阶梯剖面图，如右图 的4-4 剖面图所示。
本章学习目标
1．了解剖面图和断面图的形成 及分类。 2．掌握剖面图和断面图的 识读 及作图方法。
投影图中实线表示可见轮廓，虚线 表示不可见轮廓。对于内部形状复杂的 物体，其投影图中将会出现很多虚线， 易造成虚、实线交错，难以识读，也不 便于标注尺寸，容易产生差错。 解决这个问题的最好办法，是假想 将形体剖开，让它的内部构造显露出来 ，使形体看不见的部分变成看得见的部 分，然后用实线画出这些内部构造的投 影图，即本章所要讲述的剖面图与断面 图。
图6-3 剖面 图与 断面 图的 区别
看见结构要画出
只画被剖切结构, 其余不画
看见结构要画出
只画被剖切结构, 其余不画
6.2 剖面图的种类与画法
一、剖面图的类型
（一）全剖面图 假想用一个剖切平面将 形体全剖开，然后画出形体 的剖面图。这种剖面图称为 全剖面图5 景 园 剖 面
（二）剖面图的标注
1．用剖切位置线表示剖切平面的剖切位置。 2．剖切后的剖视方向用垂直于剖切位置线的短粗线来表示。 3．剖切符号的编号，宜采用阿拉伯数字，按顺序从左到右，由 上至下连续编排，并注写在剖视方向线的端部。 4．剖面图如与被剖切图样不在同一张图纸上，可在剖切位置线 的一侧注明其所在图纸的图纸号。 5．对习惯使用的剖切符号，以及通过构件对称平面图的剖切符 号，可以不在图上作任何标注。 6 ．在剖面图的下方或一侧，写上与该图相对应的剖切符号的编 号，作为该图的图号，并应在图名下画一等长的粗实线。
图 6-6 景 园 剖 切 后 所 形 成 的 视 图
（二）阶梯剖面图
一个剖切平面，若 不能将形体上需要表达的 内部构造剖开，可将剖切 平面转折成两个互相平行 的平面，将形体沿着需要 表达的地方剖开，然后画 出剖面图。所得的剖面图， 称为阶梯剖面图，如右图 的4-4 剖面图所示。
工程制图与识图6-6：剖视图识读和轴测剖视图
3)综合起来想象零件的整体结构形状。
课堂练习
• P114:6-24 • P115:6-25
6.6 剖视图的识读和轴测剖视图的绘制
• 6.6.2 轴测剖视图的绘制
• 画机件的轴测图时，为了表示机件的内部形状，可假想用 剖切平面将机件的一部分剖去，画轴测剖视图时，一般不 画不可见的轮廓线。 • 具体画法同前面介绍切割体轴测图的画法，只是要在剖切 区域加画剖面符号。

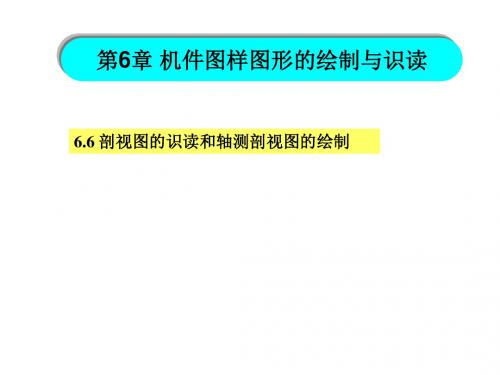

第6章 机件图样图形的绘制与识读
6.6 剖视图的识读和轴测剖视图的绘制
• 6.6.1 剖视图的识读
6.6 剖视图的识读和轴测剖视图的绘 制
• 看剖视图的方法和看组合体视图的方法基本相同， • 即把一组视图联系起来看，分清零件的外部形状和 内部结构的图线，进而想象出零件的外部形状和内 部结构形状。 • 首先分清各图形的表达方法，图上有剖面符号的肯 定不是视图方法。 • 看剖视图时，应先分析清楚视图名称、剖切位置、 投射方向及各视图之间的投影关系，进而采用“分 解、综合”的方法
例 读图形
• 综合起来想象 零件的整体结 构形状
【例6-11】读如图所示的图样图形，绘制其立体图。
• 斜视图是指用 正垂面剖开的 含主视图、俯视图、 斜视图，
• 俯视图是指用水平面剖开的 A-A全剖视图;
2)想象各部分结构。
• 将主视图分成六部 分，即此件由六部 分组合，找出各部 分的投影并标注，
例 读如图所示的图样图形
• 2)利用视图的表达特点分析结构。 • 零件由两个基本形体组成。 • 下方一个是钻出四个对称小孔、中 间切割成长方形孔的底板； • 上方一个是后腔壁与底板后面平齐 的长方体， • 其顶部切成一个切出长方孔的小长 方体， • 前面靠左、后腔壁上靠右各有一带 小孔且中心线等高的拱形凸台及圆 柱形凸台。
机械制图之第六章-剖视图断面图局部放大图等-机件常用的表达方法
〔6〕局部剖的范围由绘图者自定，但要求保证波浪 线范围内外的投影关系准确无误。
〔7〕必要时，可以在已剖切局部中再次采用局 部剖，此时两处分界限仍为波浪线，但剖面线 应错开一点〔仍保持方向、间隔一致〕。
〔剖中剖〕
〔8〕在一个视图中，采用局部剖视图的部位不 宜过多，否那么会显得零乱以致影响图形清晰。
( 3〕 波浪线不应与其它图线重合或画在它们的延 长线位置上。
〔4〕 当被剖切构造为回转体时，允许将该构造的轴线 作为局部剖视图与视图的分界限。
〔5〕 当用单一剖切平面剖切，且剖切位置明显 时，局部剖视图的标注可以省略。
当剖切平面的位置不明显或剖视图不在根本视图位 置时，应标注剖切符号、投射方向和局部剖视图的名 称。
d) 剖视图省略标注的情况：
当剖视图按根本视图关系配置时，可省略箭头。
当单一剖切平面通过物体的对称平面或 根本对称平面，且剖视图按根本视图关系 配置时，可以不加任何标注。
二、剖视图的种类
1、根据剖切范围来划分，剖视图可分为全剖视图、 半剖视图和局部剖视图。 2、根据剖切平面来分：
单一剖切面剖切〔全剖、半剖、局部剖〕 几个相交的剖切平面〔旋转剖、复合剖〕 几个平行的剖切平面〔阶梯剖〕 倾斜的剖切平面〔斜剖〕 组合的剖切平面〔复合剖〕
b) 剖面符号的倾斜方向左右均可，但同一个 机件的各个图形中那么应方向一致、间隔相等。
c) 当图形的主要轮廓线与水平方向成45°时， 该图形的剖面符号应画成30°或60°的平行线， 但方向仍应与同一机件的其他图形一致。
〔4〕虚线处理
为了使剖视图清晰，但凡其它视图上 已经表达清楚的构造形状，其虚线省略 不画；但对于未表达清楚部位的虚线仍 应画出。
〔四〕斜剖
用通过机件上倾斜构造的轴线或对称平面，且垂直 于根本投影面的剖切平面将机件剖开。 适用范围：适用于存在倾斜内部构造的机件。
项目六 剖面图、断面图的识读和绘制 (1)
图6-13 模型断面图的识读
项目六 剖面图、断面图的识读和绘制
试一试
1. 剖面图是物体在剖视投影中能见到的__________部分和其他的 ___________部分的正投影图。
2. 剖切符号由________________和________________组成。 3. 剖面图通常有____________、_____________、_____________ 及分层和局部剖视图。 4. 断面图的主要表现形式有______________、中断断面图和 _________________。
项目六 剖面图、断面图的识读和绘制
项目描述
剖面图与断面图是建筑工程图样的主要表达 形式，能真实反映房屋内部的布置形式、构造类型 等。通过本项目的学习，理解剖面图与断面图的形 成方法，学会建筑模型的剖面图与断面图的绘制， 为进一步识读建筑工程图样作准备。
项目六 剖面图、断面图的识读和绘制
学习目标
掌握剖面图，学 会绘制剖面图与断面图。 通过剖、断面图的绘制学习，培养较强的空间 想象能力和图形架构能力。
项目六 剖面图、断面图的识读和绘制
任务要求： 1.绘制某建筑入口处台阶的剖面图与断面图。 2.绘制建筑构件剖面图与断面图。
项目六 剖面图、断面图的识读和绘制
一．剖面图的绘制
在绘制剖面图时，除应画出剖切到的断面轮廓线外， 还应画出沿投射方向的可见轮廓线，如图6-14所示，应注 意以下四点要求：
1.断面轮廓线用粗实线绘制； 2.断面内部应画出材料图例，当不必指出材料时，可 用等间距的45°倾斜细实线表示； 3.切面没有切到，但沿投射方向仍可见的部分，用中 实线绘制； 4.制图完成后在下方注写图名，图名以剖切符号的编 号来命名,如×-×剖面图。
项目六 剖面图、断面图的识读和绘制
试一试
1. 剖面图是物体在剖视投影中能见到的__________部分和其他的 ___________部分的正投影图。
2. 剖切符号由________________和________________组成。 3. 剖面图通常有____________、_____________、_____________ 及分层和局部剖视图。 4. 断面图的主要表现形式有______________、中断断面图和 _________________。
项目六 剖面图、断面图的识读和绘制
项目描述
剖面图与断面图是建筑工程图样的主要表达 形式，能真实反映房屋内部的布置形式、构造类型 等。通过本项目的学习，理解剖面图与断面图的形 成方法，学会建筑模型的剖面图与断面图的绘制， 为进一步识读建筑工程图样作准备。
项目六 剖面图、断面图的识读和绘制
学习目标
掌握剖面图，学 会绘制剖面图与断面图。 通过剖、断面图的绘制学习，培养较强的空间 想象能力和图形架构能力。
项目六 剖面图、断面图的识读和绘制
任务要求： 1.绘制某建筑入口处台阶的剖面图与断面图。 2.绘制建筑构件剖面图与断面图。
项目六 剖面图、断面图的识读和绘制
一．剖面图的绘制
在绘制剖面图时，除应画出剖切到的断面轮廓线外， 还应画出沿投射方向的可见轮廓线，如图6-14所示，应注 意以下四点要求：
1.断面轮廓线用粗实线绘制； 2.断面内部应画出材料图例，当不必指出材料时，可 用等间距的45°倾斜细实线表示； 3.切面没有切到，但沿投射方向仍可见的部分，用中 实线绘制； 4.制图完成后在下方注写图名，图名以剖切符号的编 号来命名,如×-×剖面图。
图样画法
第6章图样画法
6.1视图 6.2剖视图 6.3断面图 6.4 机件的其他表达方法 6.5剖视图读图
1
6.1视图
视图是根据有关标准和规定，用正投影法所绘制出机件的图 形。视图(GB/T 17461-1998 ;GB/T 4458.1-2002) 主要用来表达机件的外部结构和形状，一般只画出机件的可 见部分，必要时才用虚线表达其不可见部分。视图的种类通 常有者剑丈视图、向视图、局部视图和斜视图四种。
28)。
下一页 返24回
6.3断面图
6.3.2 断面图的种类
根据断面图在绘制时所配置的位置不同，断面图可分为移出 断面和重合断面两种。
1.移出断面 断面图画在视图之外，称为移出断面，如图6-29(a),(b)所
示。 移出断面的轮廓线用粗实线绘制，并尽量配置在剖切线的延
长线上，如图6-29所示，也可在其他适当位置。当断面图 形对称时，移出断面可以配置在视图的中断处，如图6-30 所示。
剖切面的位置一般用剖切符号表示，剖切符号的画法是在剖 切面的起迄和转折处画两小段不与图形轮廓线相交的粗实线， 如图6-11(b)所示。
上一页 下一页 返14回
6.2剖视图
6.2.2剖视图的种类
1.全剖视图 用剖切平面(一个或几个)把机件全部剖开所得的剖视图称
为全剖视图。如图6-10所示是用单一剖切平面剖开机件的 方法所得的全剖视图。 全剖视图主要使用于内部复杂的不对称的机件或外形简单 的对称机件。不论是用哪一种剖切方法，只要是“完全剖开、 全部移去”所得的剖视图，都是全剖视图，如图6-10、图 6-11所示。
上一页 下一页 返4回
6.1视图
6.1.2 向视图
在实际设计绘图中，有时不能同时将六个基本视图都画在同 一张图纸上。为了解决这一问题，以及识别读图问题，国家 标准规定了一种可以自由配置的视图—向视图，即图样上视 图和剖视图自由配置的表示法。每个视图和剖视图，通常用 注在主视图上表示投射方向的箭头旁的大写字母识别。在向 视图的上方标注“x”(x为大写拉丁字母)，在相应视图的附 近用箭头指明投射方向，并标注相同的字母，如图6-5所示。
6.1视图 6.2剖视图 6.3断面图 6.4 机件的其他表达方法 6.5剖视图读图
1
6.1视图
视图是根据有关标准和规定，用正投影法所绘制出机件的图 形。视图(GB/T 17461-1998 ;GB/T 4458.1-2002) 主要用来表达机件的外部结构和形状，一般只画出机件的可 见部分，必要时才用虚线表达其不可见部分。视图的种类通 常有者剑丈视图、向视图、局部视图和斜视图四种。
28)。
下一页 返24回
6.3断面图
6.3.2 断面图的种类
根据断面图在绘制时所配置的位置不同，断面图可分为移出 断面和重合断面两种。
1.移出断面 断面图画在视图之外，称为移出断面，如图6-29(a),(b)所
示。 移出断面的轮廓线用粗实线绘制，并尽量配置在剖切线的延
长线上，如图6-29所示，也可在其他适当位置。当断面图 形对称时，移出断面可以配置在视图的中断处，如图6-30 所示。
剖切面的位置一般用剖切符号表示，剖切符号的画法是在剖 切面的起迄和转折处画两小段不与图形轮廓线相交的粗实线， 如图6-11(b)所示。
上一页 下一页 返14回
6.2剖视图
6.2.2剖视图的种类
1.全剖视图 用剖切平面(一个或几个)把机件全部剖开所得的剖视图称
为全剖视图。如图6-10所示是用单一剖切平面剖开机件的 方法所得的全剖视图。 全剖视图主要使用于内部复杂的不对称的机件或外形简单 的对称机件。不论是用哪一种剖切方法，只要是“完全剖开、 全部移去”所得的剖视图，都是全剖视图，如图6-10、图 6-11所示。
上一页 下一页 返4回
6.1视图
6.1.2 向视图
在实际设计绘图中，有时不能同时将六个基本视图都画在同 一张图纸上。为了解决这一问题，以及识别读图问题，国家 标准规定了一种可以自由配置的视图—向视图，即图样上视 图和剖视图自由配置的表示法。每个视图和剖视图，通常用 注在主视图上表示投射方向的箭头旁的大写字母识别。在向 视图的上方标注“x”(x为大写拉丁字母)，在相应视图的附 近用箭头指明投射方向，并标注相同的字母，如图6-5所示。
剖视图公开课PPT课件
•3
第 6 章 机件的基本表示法
“剖”：假想用剖 切平面将机件切开。
•4
第 6 章 机件的基本表示法
虚线不画
• 确定剖切面的位置
• 想象哪部分移走了？剖面区域的形状？哪些部分投射时可看到？
• 在剖面区域内画上剖面符号。
•5
第 6 章 机件的基本表示法
剖
面
符 号
金属材料
(已 有 规 定 剖 面 符 号 者 除 外 )
第 6 章 机件的基本表示法
想办法用平面图形将机 件表达清楚？
你的表达方法
我的表达方法
•1
第 6 章 机件的基本表示法
执教者：陈爱进
•2
第 6 章 机件的基本表示法
一、剖视图的概念 ⒈ 剖视图的形成
假想用一剖切面将 机件剖开，移去剖 切面和观察者之间 的部分，将其余部 分向投影面投射， 并在剖面区域内画 上剖面符号。
•8
第 6 章 机件的基本表示法
3.视图名称：字母在图中短粗线旁注写大写拉丁字母X，表 示剖切位置；在剖视图上方标注“X—X”，表示剖视图名 称。
A-A
A
A
•9
第 6 章 机件的基本表示法 剖视图的标注可以分三种情况：全标、不标和省标。
（1）全标 上述三个要素全部标出，这是基本规定。A-AA NhomakorabeaA
•10
常用的剖面符号
•7
第 6 章 机件的基本表示法
二、剖视图的标注：
剖视图的标注包括：剖切线、剖切符号、视图名称（三要素） 1.剖切线：指示剖切位置的线，用细点画线表示，一般省略不 画。
2.剖切符号：在剖切面起讫和转折位置（用剖切符号粗短 实线“ ”表示）以及投影方向（用箭头指明投射方向， 一般箭头与短粗线相互垂直）。
第六章 图样的画法
返回
§6-2 剖视图
一、剖视图的形成 二、剖视图的画法 三、剖视图的种类 四、剖切面的种类
一、剖视图的形成
剖视图
假想用剖切 面剖开物体，移 去观察者与剖切 平面之间的部分， 将其余部分向投 影面投射得到的 图形。
二、剖视图的画法
1.确定剖切面位置 2.画剖视图 移去观察者与剖切 平面之间的部分， 将其余部分向投影 面投射得到剖视图。 注意：剖视图是假 想剖开物体得到的， 因此，其他视图仍 完整画出。
一、断面图的概念
假想用剖切面将物体的某处切断，仅画 出其断面的图形，称为断面图。
断面图与剖视 图的区别：断 面图仅画出被 切断的断面图 形，而剖视图 除画断面图形 外，还必须画 出断面后的所 有可见轮廓。
返回
二、断面的分类
根据断面图配置位置的不同，分为移出断面、 重合断面。 1.移出断面 画在视 图轮廓之外 的断面图是 移出断面。
6.较小结构
对于物体上的一些较小结构，如在一个 图形中已表示清楚，则在其它图形中可以 简化或省略。
简化投影
真实投影
7.较长结构
轴、杆类较 长的零件，当沿 长度方向形状相 同或按一定规律 变化时，允许断 开画出。标注尺 寸时，仍注实长。
返回
§6-5 表达方法综合应用举例
在确定一个物体的表达方案时，要针 对其结构特点恰当地选用表达方法。
方位对应关系：
除后视图外，靠近主视图的一边是物体的后面,远离主 视图的 一边是物体的前面。
二、向视图
向视图是可以自由配置的视图。
标注：
在向视图的上方 用大写拉丁字母标 出该向视图的名称， 在相应的视图附近 用箭头指明投影方 向，注上同样字母。 标注箭头的位置应使向视图是基本视图的平移
机械制图剖面图全篇
6.1 视图
将机件的某一部分向基本投影面投射所得的视图。
适用范围：当机件的大部结构已表达清楚，只有一些局部结构未表 达完全的情况下:可将机件某一部分向基本投影面投影，从而获得局 部视图。
整理课件
13
第6章 图样画法
6.1.3 局部视图 局部视图示例
B
6.1 视图
B
CA
A C
注意事项：
• 用带字母的箭头指 明要表达的部位和 投射方向，并注明 视图名称。
2）画半剖视图，不影响其 他视图的完整性。
整理课件
29
第6章 图样画法
6.2 剖视图 6.2.2 剖视图的种类及适用重要条件
⒉ 半剖视图 画半剖视图时必须注意的问题：
3）半剖视图应以 细点画线分界， 不应画成粗实线.
整理课件
30
第6章 图样画法
6.2 剖视图 6.2.2 剖视图的种类及适用重要条件
6.1 视图
仰视图 右视图 主视图 左视图 后视图
俯视图
按照基本视图展开配 置，不注视图名称
六个基本视图及 视图 6.1.1 基本视图及其配置
5.运用基本视图，合理表达图示机件
虚线、实线重叠
•俯视图虚线过多； •对特征的表达差； •—没有必要画出。
整理课件
8
6.1 视图 6.1.1 基本视图及其配置
第6章 图样画法
教学要求：了解国家标准对图样画法的基本规 定；合理运用基本视图表达机件结构；掌握剖 视图的画法，剖视图的种类及其适用范围。 教学重点：剖视图. 教学难点：剖视图的标注.
整理课件
2
教学内容
6.1 视图 6.2 剖视图 6.3 断面图 6.4 其它画法 6.5 综合举例 6.6 第三角画法
机件常用表达方法
回节目录
2.重合断面
画在视图内的断面称为重合断面 (1)画法 轮廓线是细实线，当视图的轮廓线与重合 断面的图形重叠时，视图中的轮廓线仍应连续画出， 不可间断。 (2)标注 对称时，可省略；不对称时，标注剖切符 号及箭头。
回节目录
§6-4 其他表达方法
一、局部放大图
将机件的部分结构用大于原图形所采用的比例画 出的图形，称为局部放大图。 局部放大图可画成视图、剖视图或断面图。
2)移出断面应尽量配置在剖切符号或剖切线的延长线上， 必要时也可放在其他位置。
A A
A
连实线不断开
当移出 断面图形对 称时，还可 以将断面画 在视图的中 断处。
A
回节目录
3)为了正确表达 断面实形，剖切 平面要垂直于所 需表达机件结构 的主要轮廓线或 轴线。
4)由两个或多个相 交平面剖切所得的 移出断面，中间一 般应断开。
I
II
I 4 :1
II 2 :1
回节目录
二、简化画法 1.有关相同结构的简化画法
1)当机件具有若干相同的结构(轮齿、沟槽等)，并按一 定规律分布时，只需画出几个完整的结构，其余用细实线 连起来，但在图中必须注明该结构的总数量。
51×Φ3
个 ×
B L
×个
A
A A
A
回节目录
2)圆柱形法兰和类似零件上的均匀分布的孔，允许只 画出孔的对称中心线和孔的位置。
仰视图
右视
图
主视图
左视 图 后视 图
俯视图
回节目录
1.六个基本视图的“三等”规律
长对正：主、俯、仰、后视图 高平齐：主、左、右、后视图 宽相等：仰、左、俯、右视图
各视图 按此图示 的位置配 置时，不 需标注视 图名称
2.重合断面
画在视图内的断面称为重合断面 (1)画法 轮廓线是细实线，当视图的轮廓线与重合 断面的图形重叠时，视图中的轮廓线仍应连续画出， 不可间断。 (2)标注 对称时，可省略；不对称时，标注剖切符 号及箭头。
回节目录
§6-4 其他表达方法
一、局部放大图
将机件的部分结构用大于原图形所采用的比例画 出的图形，称为局部放大图。 局部放大图可画成视图、剖视图或断面图。
2)移出断面应尽量配置在剖切符号或剖切线的延长线上， 必要时也可放在其他位置。
A A
A
连实线不断开
当移出 断面图形对 称时，还可 以将断面画 在视图的中 断处。
A
回节目录
3)为了正确表达 断面实形，剖切 平面要垂直于所 需表达机件结构 的主要轮廓线或 轴线。
4)由两个或多个相 交平面剖切所得的 移出断面，中间一 般应断开。
I
II
I 4 :1
II 2 :1
回节目录
二、简化画法 1.有关相同结构的简化画法
1)当机件具有若干相同的结构(轮齿、沟槽等)，并按一 定规律分布时，只需画出几个完整的结构，其余用细实线 连起来，但在图中必须注明该结构的总数量。
51×Φ3
个 ×
B L
×个
A
A A
A
回节目录
2)圆柱形法兰和类似零件上的均匀分布的孔，允许只 画出孔的对称中心线和孔的位置。
仰视图
右视
图
主视图
左视 图 后视 图
俯视图
回节目录
1.六个基本视图的“三等”规律
长对正：主、俯、仰、后视图 高平齐：主、左、右、后视图 宽相等：仰、左、俯、右视图
各视图 按此图示 的位置配 置时，不 需标注视 图名称
工程识图教程6机体常用的表达方法
第六章机件常用的表达方法在生产实际中，对于结构和形状复杂的机件，仅采用前面所讲的三视图，就难于将它们的内、外部形状表达清楚。
为了完整、清晰、简便地表达各种机件的形状，国家标准《技术制图》（GB/T17462-1998）中规定了绘制工程图样的表达方法。
本章将介绍视图、剖视图、断面图和一些简化画法。
§6.1 视图视图主要用于表达机件外部结构形状，主要有基本视图、局部视图、斜视图和旋转视图等。
在视图中一般只画机件的可见轮廓，其不可见轮廓只有必要时才用虚线画出。
一、基本视图机件在基本投影面上的投影称为基本视图。
所谓基本投影面是指国家标准规定的组成正六面体的六个面。
把机件放置在该正六面体中间，然后用正投影的方法向六个基本投影面分别进行投影，就得到了该机件的六个基本视图。
除了前面已介绍的主视图、俯视图、左视图外，还有由右向左投影所得的右视图；由下向上投影所得的仰视图；由后向前投影所得的后视图。
六个基本视图必须按国家标准规定的方法进行展开，见图6.1。
展开后的六个基本视图的配置关系见图6.2。
如果在同一张图纸内按图6.2配置视图，一般不标注视图的名称。
图6.1 六个基本视图及其展开·79·图6.2 六个基本视图的配置如果根据实际的需要为了合理利用图幅而不按图6.2配置视图时，应在视图上方用大写字母标出视图名称“X”，在相应的视图附近用箭头指明获得该视图的投影方向，并标注相同的字母，如图6.3所示。
图6.3 不按基本视图配置时的视图标注二、局部视图当机件只有局部形状没有表达清楚时，不必再画出完整的基本视图，而采用局部视图。
将机件的某一部分向基本投影面投影所得的视图称为局部视图。
如图6.4中的“A”和“B”视图。
1．局部视图的画法：由于局部视图所表达的只是机件某一部分的形状，故需要画出断裂边界，其断裂边界用波浪线表示，如图6.4中的“A”所示。
当所表示的局部结构形状是封闭的完整轮廓线时，则波浪线可省略不画，如图6.4中的“B”所示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
⑷ 局部剖可不加任何标注。
请点击鼠标左键显示后面内容
剖视图画法 二相交剖切平面
旋转剖
表达可绕机件上某中心旋转的倾斜部分的内部结构。 A A 画图要点：
⑴ 二相交剖切面的交线应与机 件的旋转中心轴线止处，均应注明剖切面符 号、相应的大写字母。
⑶ 倾斜部分的内、外形均应按 旋转到平行投影面位置后再 画出并在旋转剖视图上方注 明相应大写字母“× ×”；
A
A
A
请点击鼠标左键显示后面内容
剖视图的种类
按剖切面分： 按剖切方法分： 全剖 半剖 局部剖
1.单一剖切平面
2.二相交剖切平面
3 . 多个平行剖切平面
旋转剖 阶梯剖 复合剖 斜剖
4 . 组合剖切平面
5.不平行任何基本投影面的剖切平面
请点击鼠标左键显示后面内容
剖视图的画法
1. 全剖视图的画法 2. 半剖视图的画法 3. 局部剖视图的画法 4. 旋转剖视图的画法
A
A
易漏线
A
A 注意：半剖不可只注半边
请点击鼠标左键显示后面内容
A
A
剖视图画法 单一剖切平面
局部剖
画图要点：
⑴ 只画出局部孔或槽的内形部 分,其余部分用波浪线断开；
表达局部尚未表达清楚的孔.槽等内部结构。
⑵ 波浪线只能画在有实体的 地方，不可画在空腔处；
⑶ 波浪线不可与轮廓线重合或 画在轮廓线的延长处。
剖视图画法 单一剖切平面
全剖
画图要点：
⑴ 剖切面应选在机件的 对称中心平面处；
⑵ 用剖切符号“ ”及 箭头和大写字母标明 剖切位置和观察方向, 并在全剖视图上方加 注相应字母“× ×”；
用来表达外形简单.内形复杂且不对称的机件。
A
易漏线
A
⑶ 剖切面后面的不可见 轮廓线（虚线）可省 A 略，以保持图形清晰。
剖视图
剖视图概述 剖视图一般规则 剖视图的种类 剖视图的画法 练习题
非机类
剖 视 图 概 述
1.剖视图的作用:
剖视图 → 用来表达机件内部形状的视图。
剖视图
视图中有太多虚线给 看图增加困难且标注 尺寸也很不方便。
剖切面位置
剖 视 图 概 述
2.剖视的方法:
剖
假想用一个 剖切面通过 机件的某一 位置剖开它
5. 阶梯剖视图的画法 6. 复合剖视图的画法 7. 斜剖视图的画法
请点击相应部分显示其内容
练 习
2.补齐剖视图中的漏线。
题
1.分析并指出剖视图中的错误画法。
3.画出反映下列各立体内、外结构的剖视图。 4.画出下列各立体立体的全剖视图。 5.画出反映立体上各孔结构的局部剖视图。
请点击题目显示其内容
剖切面不可与轮廓线重合
A
剖切面不可在 孔中心处转折。
请点击鼠标左键显示后面内容
A
请点击鼠标左键显示后面内容
剖视图画法 单一剖切平面
半剖 用来表达内.外形都较复杂且基本对称的机件。
对称中心线不 可画成粗实线！
画图要点：
⑴ 剖切面应选在机件的 对称中心平面处； ⑵ 用剖切符号及箭头和 大写字母注明剖切位 置和观察方向并在半 剖视图上方加注相应 大写字母“× ×” 。 ⑶ 以对称中心位置的点 划线为界,半边画外形， 半边画内形。 ⑷ 剖切面后面的不可见轮 廓线和在半剖视图中已 表达清楚的内形结构的 虚线应省略以保持图形 的清晰。
注意： ①剖面线应画在剖切到的实体处，以区别剖切处的空腔部分； ②同一机件的各剖视图中的剖面线,其斜向和间距应保持一致。
请点击鼠标左键显示后面内容
剖视图一般规则
1.被剖到的实体处推荐用45细实 线，应画到与轮廓线接触处止， 不可伸出轮廓线，其间距应相等。 2.当二相邻件被剖切时，其剖面 线的倾斜方向应相反。 3.当装配件多于二个时，其剖面 线必须各不相同。 4.当对称件的剖切面明显通过其 对称中心时，一般可省略标注。 5.当机件不对称时，必须对其剖 切面位置作明确标注。 A-A 剖面线间距由其面积尺寸 确定：一般推荐为不小于 4mm;面积很小时应不小于 1mm。 剖面线应在接触处错开。 第三个零件(通常为最小 件)的剖面线间距应更密 A A-A
A
A
⑷ 倾斜部分后面的可见结构应 按原位置画出，不可见轮廓 线应省略。
先旋转到平行于投影面 的位置后再进行投影
A
请点击鼠标左键显示后面内容
剖视图画法 多个平行剖切平面
阶梯剖
画图要点： 表达不同位置处的各种孔.槽等结构的内部形状。 A A
不画剖面 的分界线。
⑴在各剖切面起始、转折、终 止处应注明剖切符号、箭头 和字母，并在阶梯剖视图上 方注明相应大写字母。 ⑵ 阶梯剖视图中各剖面分界处不 画任何界线(因剖切面是假想的)。 ⑶各剖切平面的转折处不可与 视图上的轮廓线重合，一般 情况下不可在回转结构的中 A 心处转折，仅在孔或槽具有 A 公共对称中心或轴线时,才可 以中心对称线为界各画一半。
去
假想将处于 观察者与剖 切面之间的 那部分移去
视
将所看到的 其余部分的 内、外形状 全部画出来
剖 视 图 概 述
3.剖视图的标注:
(1)剖切面： 剖切平面 剖切柱面
A
A A
A A 展开
A
A
A
(2)剖切符号：表示剖切面位置的符号(长5mm,粗1.5b)。
(3)剖面符号： 即剖面线(表示机件的材料类别);金属材 料剖面线为45斜向且间距相等的细实线。
