中考易错题系列第十讲 电动机和发电机

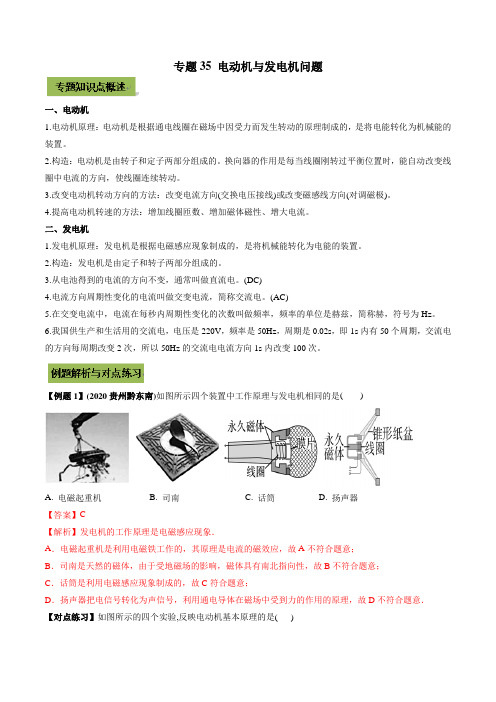

专题35 电动机与发电机问题一、电动机1.电动机原理：电动机是根据通电线圈在磁场中因受力而发生转动的原理制成的，是将电能转化为机械能的装置。

2.构造：电动机是由转子和定子两部分组成的。

换向器的作用是每当线圈刚转过平衡位置时，能自动改变线圈中电流的方向，使线圈连续转动。

3.改变电动机转动方向的方法：改变电流方向(交换电压接线)或改变磁感线方向(对调磁极)。

4.提高电动机转速的方法：增加线圈匝数、增加磁体磁性、增大电流。

二、发电机1.发电机原理：发电机是根据电磁感应现象制成的，是将机械能转化为电能的装置。

2.构造：发电机是由定子和转子两部分组成的。

3.从电池得到的电流的方向不变，通常叫做直流电。

(DC)4.电流方向周期性变化的电流叫做交变电流，简称交流电。

(AC)5.在交变电流中，电流在每秒内周期性变化的次数叫做频率，频率的单位是赫兹，简称赫，符号为Hz。

6.我国供生产和生活用的交流电，电压是220V，频率是50Hz，周期是0.02s，即1s内有50个周期，交流电的方向每周期改变2次，所以50Hz的交流电电流方向1s内改变100次。

【例题1】(2020贵州黔东南)如图所示四个装置中工作原理与发电机相同的是( )A. 电磁起重机B. 司南C. 话筒D. 扬声器【答案】C【解析】发电机的工作原理是电磁感应现象．A．电磁起重机是利用电磁铁工作的，其原理是电流的磁效应，故A不符合题意；B．司南是天然的磁体，由于受地磁场的影响，磁体具有南北指向性，故B不符合题意；C．话筒是利用电磁感应现象制成的，故C符合题意；D．扬声器把电信号转化为声信号，利用通电导体在磁场中受到力的作用的原理，故D不符合题意．【对点练习】如图所示的四个实验,反映电动机基本原理的是( )【答案】D【解析】A图对应电生磁；B图对应同种电荷相互排斥；C图对应电磁感应。

D图对应通电导体在磁场中受力的作用(电动机)【例题2】(2020苏州)如图所示，将甲、乙两个微型电动机的转轴对接并固定在一起，闭合开关后两电动机一起转动，小灯泡发光。

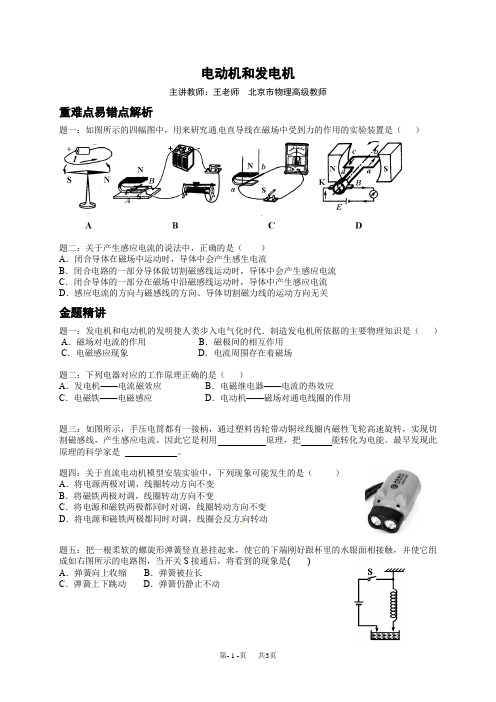

电动机和发电机主讲教师：王老师北京市物理高级教师重难点易错点解析题一：如图所示的四幅图中，用来研究通电直导线在磁场中受到力的作用的实验装置是（）题二：关于产生感应电流的说法中，正确的是（）A．闭合导体在磁场中运动时，导体中会产生感生电流B．闭合电路的一部分导体做切割磁感线运动时，导体中会产生感应电流C．闭合导体的一部分在磁场中沿磁感线运动时，导体中产生感应电流D．感应电流的方向与磁感线的方向、导体切割磁力线的运动方向无关金题精讲题一：发电机和电动机的发明使人类步入电气化时代．制造发电机所依据的主要物理知识是（）A．磁场对电流的作用B．磁极间的相互作用C．电磁感应现象D．电流周围存在着磁场题二：下列电器对应的工作原理正确的是（）A．发电机——电流磁效应B．电磁继电器——电流的热效应C．电磁铁——电磁感应D．电动机——磁场对通电线圈的作用题三：如图所示，手压电筒都有一接柄，通过塑料齿轮带动铜丝线圈内磁性飞轮高速旋转，实现切割磁感线，产生感应电流。

因此它是利用原理，把能转化为电能。

最早发现此原理的科学家是。

题四：关于直流电动机模型安装实验中，下列现象可能发生的是（）A．将电源两极对调，线圈转动方向不变B．将磁铁两极对调，线圈转动方向不变C．将电源和磁铁两极都同时对调，线圈转动方向不变D．将电源和磁铁两极都同时对调，线圈会反方向转动题五：把一根柔软的螺旋形弹簧竖直悬挂起来，使它的下端刚好跟杯里的水银面相接触，并使它组成如右图所示的电路图，当开关S接通后，将看到的现象是( )A．弹簧向上收缩B．弹簧被拉长C．弹簧上下跳动D．弹簧仍静止不动思维拓展题一：如图所示，一束电子自右向左从狭缝里射出，穿过磁场时受到的磁场力作用，而向纸面内偏转。

（1）如将两个磁极对调后，电子束将偏转；（2）如磁极不变，而把电子束换成带正电的粒子束，则此粒子束将偏转；（3）若换成不带电的粒子束，则此粒子束将偏转（选填“发生”或“不发生”）。

电磁铁、电动机和发电机知识点归纳总结【知识网络】【要点梳理】要点一、磁1.磁现象：(1)磁性：物体能够吸引铁、钴、镍等物质的性质叫做磁性。

(2)磁极：磁体上磁性最强的部分叫做磁极。

任何磁体都有两个磁极（磁北极和磁南极），将磁体水平悬挂起来，当它静止时，指北的一端叫做磁北极（N极），指南的一端叫做磁南极（S极）。

(3)磁极间的相互作用：同名磁极之间相互排斥，异名磁极之间相互吸引。

(4)磁化：使原来没有磁性的物体获得磁性的过程叫做磁化。

一根没有磁性的大头针，在接近条形磁体下端的N极时，大头针上端就出现了S极，下端出现了N极，也就是说大头针具有了磁性。

2.磁场：(1)磁场的存在：在磁体的周围和通电导体的周围存在着磁场，这可以利用小磁针来检验。

小磁针在一般情况下是指南、北的，若小磁针指向忽然发生变化，则小磁针的周围必定有其它的磁场存在。

(2)磁场的方向:磁场是有方向的，人们把小磁针在磁场中静止时N极所指的方向，规定为这一点的磁场方向。

(3)磁场的性质:磁场的基本性质是它对放入其中的磁体产生磁力的作用，磁体间的相互作用就是通过磁场而产生的。

放在磁场中的小磁针能发生偏转，就是因为磁针受到了磁场的作用。

磁场虽然看不见、摸不着，但我们可以根据它对放在其中的磁体所产生的作用来感知它、认识它。

(4)磁感线:磁感线是形象地研究磁场的一种方法。

在磁场中画一些有方向的曲线，任何一点的曲线方向都是跟放在该点的小磁针北极所指的方向一致的，这样的曲线叫磁感线，磁体周围的磁感线都是从磁体的N 极出来回到磁体的S极。

利用这些曲线可以形象地表示磁场中各点的磁场方向和磁场的强弱。

(5)地磁场：地球本身就是一个巨大的磁体，地球周围空间存在的磁场叫做地磁场。

地磁场的N极在地理南极附近，S极在地理北极附近。

地磁的两极与地理的两极并不重合。

要点二、电生磁1.电生磁：(1)奥斯特实验：①意义：揭示了电现象和磁现象之间的密切联系。

②结论：a.通电导体周围存在磁场；b.电流的磁场方向与电流方向有关。

电动机发电机【学习目标】1、了解磁场对电流的作用；2、认识电动机的构造和原理；3、知道电磁感应现象，及产生感应电流的条件；4、了解发电机的构造和原理。

【要点梳理】要点一、电动机1. 磁场对通电导线的作用(1)力的方向和电流方向有关。

(2)力的方向与磁感线方向有关。

2.电动机的基本构造（1）转子：能够转动的部分。

（2）定子：固定不动的部分。

3. 直流电动机为什么需装换向器？当线圈转到如图所示位置时，ab边和cd边受的磁场力恰好在同一条直线上，而且大小相等，方向相反，线圈在这个位置上受到相互平衡的两个磁场力的作用，所以不能连续转动下去。

如何才能使线圈连续转动下去呢？我们设想线圈由于惯性而通过平衡位置，恰在这时使线圈与电源线的两个接头互换，则线圈中的电流方向改变，它所受的磁场力的方向变成与原来的方向相反，从而可使线圈沿着原来旋转方向继续转动。

因此，要使线圈连续转动，应该在它由于惯性刚转过平衡位置时，立刻改变线圈中的电流方向。

能够完成这一任务的装置叫做换向器。

其实质是两个彼此绝缘铜半环。

要点诠释：通电直导线在磁场中受到力的作用。

力的方向与磁场方向、导线电流方向有关。

磁场对通电导线和通电线圈作用而运动过程中，把电能转化为机械能，电动机就是从这一理论设计制造出来的。

(1)磁场对电流的作用中磁场方向、电流方向、导体受力方向三者应互相垂直，同时改变其中两个方向另一个方向不变，若首先改变其中一个方向而另一个方向不变，则第三者方向一定改变。

(2)当通电直导线的方向与磁感线的方向平行时（如图甲所示），磁场对通电直导线（图甲中直导线ab）没有力的作用。

当通电直导线的方向与磁感线的方向不平行（斜交）时，磁场对通电直导线（图乙中直导线ab）有力的作用（垂直纸面向内）。

当通电直导线的方向与磁场的方向垂直时，磁场对通电导线（图丙中直导线ab）的作用力最大（方向垂直纸面向内）。

在图丙中，保持磁感线B的方向不变，而使直导线ab内电流方向相反时，ab受力的方向也相反；保持直导线内电流方向不变，而使磁感线B的方向相反时，ab受力的方向也相反。

电动机与发电机一．选择题1．如图所示，干电池底部吸有强磁铁（可导电），在干电池的正极上支有一“门”字形导线框，导线框B侧和套在强磁铁上导电圆环C连接，导线框和圆环C能够一起绕干电池持续转动，圆环C在转动过程中与强磁铁接触良好。

导线框转动的动力来源（）A．只有线框A侧受到磁场对电流的作用B．只有线框B侧受到磁场对电流的作用C．线框A侧、B侧都受到磁场对电流的作用D．线框A侧、B侧都不受到磁场对电流的作用，是受到的其他外力2．下列电器中，利用电磁感应现象原理制成的是（）A．电视机B．继电器C．发电机D．电动机3．手机无线充电方便了人们的生活，其中电磁感应无线充电是应用最多的无线充电方案。

如图所示，它的原理是送电线圈通过一定频率的交流电，线圈的周围形成交变的磁场，通过电磁感应在受电线圈中产生一定的感应电流，从而将能量从发射端转移到接收端。

下列选项中和受电线圈工作原理相同的是（）A．扬声器B.电磁继电器C．动圈式话筒D．电动机4．如图是灵敏电流计的内部结构图，下列选项中与其工作原理相同的是（）A．B．C．D．5．我国航母舰载机起飞将采用自行研制的电磁导射器，电磁弹射器的弹射车与舰载机前轮连接，并处于强磁场中，当弹射车的导体有强电流通过时，就可以受到强大的推力，下列各图中与弹射车工作原理一致的是（）A．电风扇B．手摇发电机C．电热水壶D．电磁起重机6．如图是一模拟风力发电的模型。

电动机通电时，风扇a高速转动产生风力模拟自然风，风扇b在风力作用下带动发电机发电，同时与发电机相连的小灯泡发光。

下列说法正确的是（）A．电动机转动时把机械能转化为电能B．发电机是利用电磁感应现象工作的C．电池电压降低时，风扇a的转速不会改变D．风力大小不会影响小灯泡发光亮度7．电磁炮是利用电磁技术制成的一种新型武器，具有速度快、命中率高等特点。

其原理是利用磁场对通电导体的作用，下列叙述中与此原理相同的是（）A．水轮机带动发电机工作为我们提供源源不断的电能B．奥斯特发现通电导线能使小磁针偏转方向C．电动机接通电源正常工作D．工厂使用大型电磁铁完成物品运输任务8．（2018•乐山）在图中的a表示垂直于纸面的一根导线，它是闭合电路的一部分。

直流电动机和发电机的比较学习苏科版九年级物理第十六章《电磁转换》以后，很多同学经常把发电机和电动机搞混淆。

由于两者的构造大致相同、元件的连接方式基本相同，同时都受磁场方向的影响，确实容易让人混乱，但只要对它们加以比较，不难发现它们的异同。

一、两者相同点。

1、构造相同。

都由线圈、磁铁、换向器、电刷组成。

2、元件连接方式相同。

各元件均以串联方式组成电路。

3、都受磁场方向影响。

发电机中产生的电流方向与磁场方向有关；电动机中线圈受力方向与磁场方向有关。

二、两者不同点。

1、原理不同。

发电机依据电磁感应现象制成；电动机根据通电导体在磁场中受力运动原理制成。

下面就这个不同点看一道例题。

例1.如图所示的4幅图中，能反映出电动机工作原理的是（）分析：仔细分析四个选项后会发现其中A、B、D选项电路中的电流时由于导体切割磁感线而产生的，即先有“切割运动”再有“电流”，这三个选项反应了发电机的工作原理。

而电动机工作时是先有电源提供的“电流”，然后磁场对“电流”产生力的作用使导体运动，选项C符合这种情况。

本题选C。

小结：通过例题分析不难发现，电动机和发电机原理上的主要区别在于“电流”出现的先后上。

先出现“电流”（电源）的为电动机，“切割”后才出现电流的为发电机。

所以在初中习题中，判断发电机还是电动机原理图时，我们可以根据“有电源的是电动机，没电源的是发电机”这句话来快速下结论。

2、判断方法不同。

发电机中电流方向是根据磁场方向和切割磁感线的运动方向来判断；电动机中导体受力运动方向是根据磁场方向和电流方向来判断。

我们做对这类题目的关键是熟记“通电导体在磁场中的受力方向和磁场方向以及电流方向有关”、“感应电流方向和磁场方向以及切割磁感线的运动方向有关”两个结论，掌握好“参照判定法”即根据题目已知的方向（参照方向）来判定变化后的方向。

下面就这个问题看两道例题。

例2、在物理学中，用表示电流的方向垂直于纸面向里，⊙表示电流的方向垂直于纸面向外。

2020年中考物理专题训练：电动机与发电机一．选择题1．如图所示，闭合开关，铜棒向右运动，为使开关闭合后铜棒向左运动，下列操作可行的是（）A．换用更细的铜棒B．将电源的正、负极对调C．向左移动滑动变阻器的滑片D．将电源正、负极和磁体N、S同时对调2．如图为直流电动机的工作原理图，分析正确的是（）A．改变磁场方向可以改变线圈转动的方向B．电动机通电后不转，一定是电路断路C．电动机工作过程中，消耗的电能全部转化为机械能D．线圈连续转动是靠电磁继电器来实现的3．我国未来的航母将采用自行研制的电磁弹射器。

电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，弹射车受到强大的推力带动舰载机快速起飞。

下列四幅实验装置图中反映电磁弹射器工作原理的是（）A．B．C．D．4．如图所示是探究产生感应电流条件的实验情景（图中箭头表示导体的运动方向）。

下列说法正确的是（）A．比较图甲和图丙，说明感应电流方向与磁场方向无关B．比较图乙和图丙，说明感应电流方向与导体运动方向有关C．由图丁可得出结论：感应电流有无与导体是否运动无关D．若导体ab用超导材料制成则实验中不会产生感应电流5．关于如图甲、乙所示的实验，下列说法错误的是（）A．甲实验可以研究通电导体周围存在磁场B．甲实验可以研究电磁感应现象C．乙实验可以研究通电导体在磁场中受力情况D．乙实验的过程中，电能转化为机械能6．KTV丰富了人们的业余文化生活，唱歌时用的麦克风（动圈式话筒）如图所示，它的工作原理是：对着话筒说话时，话筒将声音转变为随声音变化的电流，然后经扬声器（喇叭）还原为声音。

麦克风工作原理与下列装置的工作原理相同的是（）A．B．C．D．7．如图所示，分别为动圈式话筒、扬声器、发电机的原理示意图，下列选项正确的是（）A．动圈式话筒的原理与电动机原理相同B．电动机的原理与发电机原理相同C．扬声器的原理与电动机的原理相同D．扬声器的原理与动圈式话筒的原理相同8．如图所示的四个装置中，说法正确的是（）A．图甲装置原理可用来制作发电机B．图乙装置可用来演示磁场对电流的作用C．图丙装置可用来演示电磁铁的磁性强弱与电流大小的关系D．图丁装置在工作过程中将机械能转化为电能二．填空题（共4小题）9．如图所示，闭合开关，静止的导体棒ab在轨道上向右运动，说明了通电导体在磁场中受到的作用，若只将电源的正、负极对调，则导体棒ab将向运动（选填“”左”或“右”）若只将蹄形磁铁的N、S极对调，则导体棒ab将向运动（选填“左”或“右”）。

20电动机与发电机限时:30分钟基础巩固一、选择题1.[2017·黄冈]下列关于电和磁的说法正确的是()A.金属导体中的电流方向与导体中自由电子定向移动的方向相同B.家庭电路中同时工作的用电器总功率越大,通过电能表的电流越大C.磁场中某点的磁场方向与该点小磁针静止时南极的指向相同D.电动机是根据电磁感应原理工作的2.关于放在磁场里的通电导体,下列说法正确的是()A.一定受到磁力的作用B.一定不受磁力的作用C.可能受到磁力的作用D.以上说法都不正确3.在做电磁感应实验时,若要改变电路中的电流方向,下列方法可行的是()A.改变导体切割磁感线的速度B.改变磁场的强弱C.同时改变磁场方向和导体切割磁感线的方向D.改变磁场方向或导体切割磁感线的方向4.图K20-1是直流电动机的模型,闭合开关后线圈顺时针转动。

现要线圈逆时针转动,下列方法中可行的是()图K20-1A.只改变电流方向B.只改变电流大小C.换用磁性更强的磁铁D.对换磁极同时改变电流方向5.在电磁感应现象中,下列说法错误的是()A.当导体在磁场中做切割磁感线运动时,导体中有感应电流B.电磁感应现象中,机械能转化为电能C.闭合电路的一部分导体在磁场中做切割磁感线运动时,就会产生感应电流D.感应电流方向跟导体运动方向、磁场方向有关6.[2017·龙东]下列对图K20-2解释不合理的是()图K20-2A.图甲,说明电流的周围存在磁场B.图乙,闭合开关后,小磁针N极将顺时针偏转C.图丙,发电机应用了磁场对电流的作用D.图丁,说明电流相同时,线圈匝数越多,电磁铁磁性越强7.科研人员研制的少儿“发电鞋”如图K20-3所示,鞋的内部安装了磁铁和线圈。

当少儿走动时,会驱动磁性转子转动,线圈中产生电流,使得彩灯闪烁,提高了安全性。

下列说法正确的是()图K20-3A.发电鞋是利用电流的磁效应原理制成的B.发电鞋工作时将电能转化为机械能C.发电鞋是利用电磁感应原理制成的D.发电鞋是利用通电线圈在磁场中受力转动制成的8.图K20-4为动圈式话筒的工作原理图。

初中物理中考常见题型电动机与发电机【知识积累】电动机：1、分类：直流电动机和交流电动机。

直流电动机由直流电源供电，交流电动机由交流电源供电。

2、原理：根据通电线圈在磁场中受力转动的原理制成的。

它在工作时将电能转化为机械能。

3、原理图：4、构造：由能够转动的线圈和固定的磁极两部分组成。

能够转动的部分叫做转子，固定不动的部分叫做定子。

发电机：1、分类：交流发电机和直流发电机。

（区别在与：直流的方向不变，交流的方向变化，与电流大小是否变化无关）2、原理：电磁感应，将机械能转化为电能3、原理图：4、构造：模型式发电机主要有磁体、线圈、铜环和电刷四个基本组成部分，不管多复杂的发电机，其基本结构都包括转子（转动部分）、定子（固定部分）两部分。

实际上大型发电机多采用线圈不动、磁极旋转的方式来发电，叫做旋转磁极式发电机。

【典型习题】1、学生进入初中学业水平考试考场时，监考教师会使用金属探测仪对学生进行检查，学生如果携带金属制品，探测仪就会产生电流并报警。

以下器件中工作原理与此相同的是（）A．发电机B．电动机C．扬声器D．电磁铁2、很多超市都安装了防盗报警器，超市的商品上贴有软磁条，消费者如果不买单，直接走出超市，软磁条没有消磁，防盗报警器上的检测头就会有电流产生，导致报警器会响。

以下器件中工作原理与此相似的是（）A．电磁铁B．电动机C．扬声器D．发电机3、在科学晚会上，小明所在的科技小组展示了一个“隔物推物”的节目，其原理如图所示，甲、乙两线圈分别悬挂在两个蹄形磁铁的磁场中，两线圈通过导线连接构成一个闭合电路。

用手推动甲线圈摆动时，乙线圈会随之摆动。

对于这个过程下列说法正确的是（）A．甲线圈相当于用电器，乙线圈相当于电源B．推动甲线圈摆动时机械能转化为电能C．乙线圈随之摆动时机械能转化为电能D．乙线圈摆动是电磁感应现象4、图中与磁现象有关的四个实验，其对应的判断正确的是（）A．甲图说明磁体周围不同点的磁场方向都不同B．乙图的原理可以制成电动机C．丙图可以说明电流具有磁效应D．丁图可以说明磁场对电流有力的作用5、手机无线充电技术是通过电磁感应原理来实现充电的，该原理的发现者是（）A．奥斯特B．欧姆C．焦耳D．法拉第6、下列有关电与磁的说法正确的是（）A．磁感线是用来形象描述磁场的，是真实存在的B．电流的周围存在着磁场C．同种电荷一定相互排斥，同名磁极可以相互吸引D．电风扇的工作原理是电磁感应7、人类进入电气化时代的重要标志是大规模使用电能。
