分路器和分纤箱技术交底分路器和分纤箱技术交底一、引言随着通信技术的不断发展，人们对于网络传输速度和质量的要求越来越高。
为了满足这些需求，光纤通信系统中的分路器和分纤箱成为了关键的设备。
本文将详细介绍分路器和分纤箱的技术原理、分类以及应用场景。
二、分路器技术1. 技术原理分路器是一种用于将光信号进行分配或合并的光学设备。
其工作原理基于光学多点接入技术，通过将输入端的光信号按照一定比例进行分配到多个输出端，或者将多个输入端的光信号按照一定比例进行合并到一个输出端。
2. 分类根据工作原理和结构形式，分路器可以分为很多类型，常见的有：- 等光比分路器：将输入端的光信号按照相等比例进行输出。
- 不等光比分路器：根据需求将输入端的光信号按照不同比例进行输出。
- 全反射式分路器：利用全反射现象实现对光信号的分配或合并。
- 空间波导分路器：利用光信号在波导中的传播特性进行分配或合并。
3. 应用场景分路器广泛应用于光纤通信系统中，常见的应用场景包括：- 光纤到户（FTTH）网络中，将光信号从主干线路分配到各个用户终端。
- 光纤传感网络中，将多个传感器的光信号合并到一个接收器。
- 光纤通信系统中，将输入端的光信号按照不同比例分配给不同的设备。
三、分纤箱技术1. 技术原理分纤箱是一种用于管理和保护光纤连接的设备。
其工作原理基于提供一个安全可靠的环境，使得光纤连接得以有效地进行。
2. 分类根据功能和结构形式，分纤箱可以分为很多类型，常见的有：- 室内分纤箱：用于室内环境下对光纤连接进行管理和保护。
- 室外分纤箱：用于室外环境下对光纤连接进行管理和保护。
- 融接式分纤箱：通过融接技术将多根光缆进行连接和保护。
3. 应用场景分纤箱广泛应用于光纤通信系统中，常见的应用场景包括：- 光纤到户（FTTH）网络中，作为用户终端的光纤连接点。
- 光缆接入点（FACP）中，作为光缆的终止和分配点。
- 光纤传感网络中，作为传感器和接收器之间的连接点。
48芯分光器箱参数48芯分光器箱是一种用于光纤通信系统中的设备，它具有多个端口，可以将一根光纤分成多个通道，实现信号的传输和接收。
它的参数决定了其性能和应用范围。
我们来了解一下48芯分光器箱的基本参数。
48芯指的是分光器箱内部拥有48个通道，每个通道都可以承载一个光纤连接。
这意味着它可以同时处理48个光纤信号，实现高效的信号传输。
分光器箱的尺寸通常为1U或2U，适用于不同规模的光纤通信系统。
此外，分光器箱还具有低插入损耗和高分光比的特点，可以有效地提高光纤信号的传输质量。
48芯分光器箱的应用非常广泛。
首先，它可以用于数据中心和通信基站等大型的光纤网络系统中，帮助实现高速的数据传输和通信。
其次，它还可以应用于光纤到户（FTTH）网络中，将光纤信号传输到用户家中，实现宽带接入和高清视频等多媒体服务。
此外，分光器箱还可以用于光纤传感系统、光纤测试仪器等领域，提供稳定可靠的信号传输和分析。
在实际应用中，我们还需要考虑一些其他因素。
首先是分光器箱的安装和维护便捷性。
分光器箱通常采用模块化设计，方便安装和更换。
其次是分光器箱的稳定性和可靠性。
它需要能够在各种环境条件下正常工作，并保证信号的稳定传输。
此外，分光器箱还需要具备良好的防尘、防水和防腐蚀性能，以保护光纤信号的传输质量。
总的来说，48芯分光器箱是一种重要的光纤通信设备，它可以实现多通道的信号传输和接收。
它具有多种应用场景，包括数据中心、通信基站、光纤到户网络等。
在选择和使用分光器箱时，我们需要考虑其参数、安装和维护便捷性，以及稳定性和可靠性等因素。
通过合理的选型和使用，我们可以更好地实现光纤信号的传输和接收，提高通信的效率和质量。

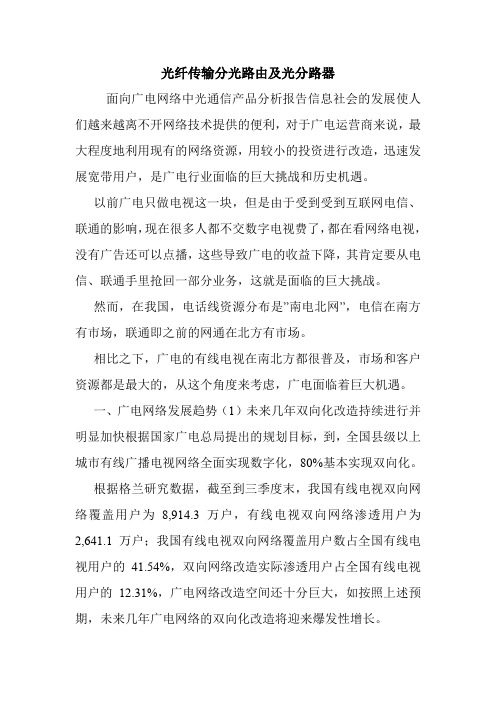

光纤传输分光路由及光分路器面向广电网络中光通信产品分析报告信息社会的发展使人们越来越离不开网络技术提供的便利，对于广电运营商来说，最大程度地利用现有的网络资源，用较小的投资进行改造，迅速发展宽带用户，是广电行业面临的巨大挑战和历史机遇。
以前广电只做电视这一块，但是由于受到受到互联网电信、联通的影响，现在很多人都不交数字电视费了，都在看网络电视，没有广告还可以点播，这些导致广电的收益下降，其肯定要从电信、联通手里抢回一部分业务，这就是面临的巨大挑战。
然而，在我国，电话线资源分布是”南电北网”，电信在南方有市场，联通即之前的网通在北方有市场。
相比之下，广电的有线电视在南北方都很普及，市场和客户资源都是最大的，从这个角度来考虑，广电面临着巨大机遇。
一、广电网络发展趋势（1）未来几年双向化改造持续进行并明显加快根据国家广电总局提出的规划目标，到，全国县级以上城市有线广播电视网络全面实现数字化，80%基本实现双向化。
根据格兰研究数据，截至到三季度末，我国有线电视双向网络覆盖用户为8,914.3万户，有线电视双向网络渗透用户为2,641.1万户；我国有线电视双向网络覆盖用户数占全国有线电视用户的41.54%，双向网络改造实际渗透用户占全国有线电视用户的12.31%，广电网络改造空间还十分巨大，如按照上述预期，未来几年广电网络的双向化改造将迎来爆发性增长。
（2）网络改造呈现“光进铜退”趋势我国有线电视网络基本都是HFC网络结构，就是将过去电缆干线的部分用光纤干线取代，并有“光进铜退”的趋势，也就是光纤不断向用户延伸，同轴电缆部分逐渐变短、变小，以提高网络系统的综合性能，以多功能业务发展推动双向网改造。
由于光纤直接到户的建设改造成本很高，在我国全面实现“光纤到户”还需要一段较长的过渡时期，目前我国的网络双向化改造虽不断扩大光纤传输覆盖范围，但总体上还处于“光纤到区”、“光纤到楼”的阶段，但“光进铜退”是广电网络双向化、宽带化的发展趋势。
光分路器就是光纤分路器，也称为“非波长选择性光分支器件”，用于实现特定波段光信号的功率分路及再分配功能的光纤器件。
主要用于将光网络系统中的光信号进行耦合、分支、分配。
光分路器可以作为独立的器件在OLT 节点、光分配点、用户接入点使用，也可以置于其他局端配线设施、光分配点和用户接入点设施内(一体化设计或可插拔式)使用。
它是光纤链路中最重要的无源器件之一，是具有多个输入端和多个输出端的光纤汇接器件，常用M×N 来表示一个分路器有M个输入端和N个输出端。
在光纤CATV系统中使用的光分路器一般都是1×2、1×3以及由它们组成的1×N光分路器。
1、光分路器按照制作工艺分为熔融拉锥式(FBT Splitter)和平面光波导式(PLC Splitter)两种。
熔融拉锥光纤分路器(fused bi-conical tap Splitter)熔融拉锥技术是将两根或多根光纤捆在一起，然后在拉锥机上熔融拉伸，并实时监控分光比的变化，分光比达到要求后结束熔融拉伸，其中一端保留一根光纤(其余剪掉)作为输入端，另一端则作多路输出端。
目前成熟拉锥工艺一次只能拉1×4以下。
1×4以上器件，则用多个1×2连接在一起。
再整体封装在分路器盒中。
平面光波导功率分路器(PLC Optical Power Splitter)平面光波导技术是用半导体工艺制作光波导分支器件，分路的功能在芯片上完成，可以在一只芯片上实现多达1X32以上分路，然后，在芯片两端分别耦合封装输入端和输出端多通道光纤阵列。
2、光分路器按原理可以分为熔融拉锥型(FBT)和平面波导型(PLC)两种;3、光分路器从端口形式可以划分，包括X形(2x2)耦合器、Y 形(1x2)耦合器、星形(NxN,N>2)耦合器以及树形(1xN， N>2)耦合器等4、光分路器按分光比可分为均分器件和非均分器件。
光分路器具体结构可以包含如下5 种：�光分路器的输入和输出侧均提供连接器(连接器型光分路器)。
FTTH光纤到户产品模块式分线箱用途本设备应用在容量较小的户内FTTx光接入点，悬挂于住宅小区户内墙壁上，具备熔接、配线和分光等功能。
特点1.箱体采用挂墙安装，便利快捷；2.采用一体化模块，光纤的熔接和配线融为一体，结构紧凑，使用方便；3.模块单元设计为旋转式结构，全正面操作，更符合人机和谐原则;4.兼顾每一处点、线、面，光纤光缆全程保护，路由清晰，走纤顺畅；5.可在箱内安装华晨通信盘式光分路器进行分光，使用方便。
订货指南分光配线箱用途安装于大楼外墙、线杆等户外环境或竖井中，具备熔接、配线和分光等功能，适用于FTTx室外光接入分配点，对光信号进行分路和调配；特点1.采用户外喷涂钣金箱体或复合材料箱体，具备良好的耐侯性能；2.箱门及锁具均按密封防水要求设计，防护等级可达到IP65级;3.箱体挂墙安装方便、快捷，防盗性好；4.设计有分光器固定装置，分光器尾纤盘存科学合理，支路标识醒目清晰；5.馈线光缆分层引入，有足够的入缆孔位及安全可靠的高压防护接地装置；6.设计有专门的进箱皮线光缆绑扎、固定装置，可对每根皮线光缆进行管理；7.对光纤光缆全程保护，兼顾每一处点、线、面，走纤路由清晰，顺畅。
订货指南用途应用于FTTB环节，悬挂于用户的建筑物墙壁上或竖井中，内部配有电源排插、防雷模块备用电池、逆变器、配线模块、ONU安装架等功能模块，通过机架式ONU进行光信号的接收、转换，为用户提供语音和数字信号，可接入的用户数较多。
特点1. 板金箱体，结实耐用，外形美观，有独特的悬挂设计，方便安装，且具有良好的防盗性；2. 双开门，安装需求空间小，可应用在弱电井当中；3. 密封性好，防护等级达到IP55级（户外防水型）；4. 内部防尘过滤网可拆卸，方便清洗、更换；5. 内部设计合理，强弱电走线分开，并且顺畅，美观；易于维护；6. 安装ONU的支架承载力可达到150公斤以上，完全满足设备安装需求，另外支架固定在滑轨上，方便操作；7. 内部配置有白色照明灯，方便黑暗条件下的施工及维护；8. 配置风机，散热性好，可保障内部设备的正常运行；9. 可配置蓄电池和逆变器，停电时确保通信畅通无阻。
塑料ABS光缆分纤箱系列产品一．小尺寸塑料12芯光缆分纤箱产品图片：1.产品尺寸：230*210*70mm。
产品销售价格50元2.产品材质：塑料ABS合金料加PC阻燃剂3.产品关键词：塑料光缆分纤箱，塑料光纤分纤箱，塑料光纤配线箱，塑料光纤楼道箱，塑料光纤箱，塑料室外分纤箱，室外分纤箱，室外光缆分纤箱，室外光纤配线箱，室外光缆交接箱，室外楼道箱，光纤宽带箱，网络宽带箱，网络配线箱，光纤分纤箱，壁挂式光纤分纤箱，抱杆式光纤配线箱，以上关键词前面可以加12芯，塑料，抱杆，壁挂，室外，ftth,光纤入户，低价小尺寸，等词随意组合一、概念GPX-12型光纤配线箱FTTH光网络中的客户端配线设备，主要用于光传输终端的成端熔接、分光、配线输出等功能，能有效的对光缆进行终接、保护及管理，为光网络传输过程中的必要设备。
二、产品特点2.1本产品有工程塑料阻燃ABS盒聚碳酸脂材料混合经造后高温住塑成型，有塑料中的合金钢美称，产品外形线条流畅，抗冲击能力强，防护能力可达IP55级。
2,2本产品为多用途配线设备，既能当光分线箱使用也能当光分器箱使用，操作方便灵活。
2.3采用独特的防盗锁设计，箱体开闭灵活，防护性能良好。
2.4采用独特的活动铰链结构，施工时能方便的将箱盖卸下、装上以利用于溶接配线工作。
2.5采用翻板式结构，能高密度的配置端口和分光设施。
三、使用方式3.1分线箱式使用：当不用分光方式工作时，采用24只SC型适配器作为连接器使用，输入输出光缆每边成端24个SC插头完成光路连通盒分配工作。
3.2光分路器箱使用方式一：当需要使用盒式光分路器盒时，科将1分16或1分32的盒时光分器置放于盒底的盘纤系统中固定，即可作为光分路箱使用。
3.3光分路器箱使用方式二：当需要使用插片12芯ABS塑料分纤箱批发供应PLC盒式光分箱光分路器楼道箱批发式光分路器时，可将1分8的插片式光分路器1个或2个插入翻版正面的卡盒中固定，既可作为光分路器箱使用。
32芯分光分纤箱的特点及操作步骤详解32芯分光分纤箱是针对FTTH建设中采用一级分光或二级分光等不同的场景需求而开发设计的、作为光分支点采用的一种重要配线设备。
32芯分光分纤箱用于配线光缆通过光分路器与用户蝶形入户光缆实现连接，从而实现用户FTTH业务的开通，是ODN网络中重要的光接入点设备。
一、32芯分光分纤箱的产品特点1、32芯分光分纤箱箱体内合理布置耦合器和熔纤盘，并设有光缆固定板和理线环用于线缆的管理。
2、箱体采用高强度冷扎钢板，焊接式框架设计，室内型机柜上下预留线缆进出口，室外型机柜下部预留线缆进出口，便于线缆管理。
3、32芯分光分纤箱采用高强度冷轧钢板加工，前门采用单开门机构，门板设置防护胶条，可有效地起到防护作用。
4、32芯分光分纤箱具有光缆引入、固定和保护装置，可保护光缆及缆中纤芯不受损伤，并实现光缆的熔接与分纤。
二、32芯分光分纤箱的操作步骤1，光缆的固定、开剥及保护，光缆由进出光缆孔进入后，留出熔接需预留的长度，开剥后用套管保护裸纤，穿过光缆固定板并用喉扣将光缆及铠甲固定在光缆固定板上，加强芯穿过加强芯固定柱并锁紧。
2，已开剥并有套管保护的裸纤从32芯分光分纤箱箱体底部引入，沿箱体侧，过绕纤耳，引入熔接盘。
3，单头尾纤一端在熔接盘内与裸纤熔接，一端插装在相应的适配器上。
4，光分路器尾纤插装在配线面板上的适配器中，冗余的尾纤盘绕在绕纤耳上，使走纤顺畅。
5，将皮缆由光缆旋紧座中穿过，从皮缆上剥出加强芯，使双芯皮缆与金属加强芯分离，将金属加强芯锁紧在接线端子上的金属压板中，双芯皮缆在绕纤耳上盘储后进入熔接盘。
由跳线尾纤跟皮线光缆在熔纤盘内熔接，并牵引出链接头。
6，32芯分光分纤箱放入光分路器槽并用扎带固定，或者双面胶粘牢，分路器尾纤经过绕线装置盘定。
7，将法兰固定在法兰卡座上，ST需要配置塑料卡扣。
8，分路器连接头链接上法兰，并与跟皮线光缆熔接后的光纤尾纤链接。
9，操作完成，清洁32芯分光分纤箱卫生，做好记录，锁上门锁。
关于光缆交接箱、基座及光缆分线箱的说明
1、光缆交接箱：
需按设计中要求的光缆交接箱容量确定光缆交接箱规格；864光缆交接箱需满足864芯配线光缆及144芯主干光缆的成端需求；576光缆交接箱需满足576芯配线光缆及144芯主干光缆的成端需求。
参考规格：1600mm（高）*1400mm（宽）*400mm（厚）（单面开门）
2、光缆交接箱基座：
光缆交接箱基座采用混凝土浇筑方式，地面300mm、地下700mm；具体尺寸需根据采购的光缆交接箱规格确定，下图为参考图纸：
2、光缆分线箱：
光缆分线箱需满足配线光缆和用户光缆的直熔需求、成端需求及分光器的安装。
参考尺寸400mm（高）*450mm（宽）*140mm（厚）。
光缆分线箱内的光缆熔接：按本系统设计要求，每个用户接入2条2芯的皮线光缆。
其中1条在分线箱内与光缆交接箱布放至分线箱的配线光缆直熔，另外1条在分线箱内成端。
光缆分线箱参考图片：图片中的分光器由通信运营商自行安装。
光分路器及光纤分线箱产品介绍深圳市华晨通信技术有限公司HuaChen Communication Technology CO.,LTD一．光分路器介绍1 分类 (6)2 内部结构 (9)3 工艺 (9)3．1 熔融拉锥技术介绍 (9)3.2PLC光分路器芯片 (10)3.3 器件封装 (11)4 使用和操作 (11)4.1光缆的固定、开剥及保护 (11)4.2光纤的引入 (12)4.3尾纤的管理 (12)4.4皮线光缆的管理 (13)二．GPX433-S光纤分线箱系列产品介绍 (1)1 概述 (6)1.1产品用途 (6)1.2技术特性 (6)1.3工作原理 (7)1.4结构特征 (7)2 使用环境 (9)3 安装和调整 (9)3.1安装准备 (9)3.2安装 (10)3.3调整 (11)4 使用和操作 (11)4.1光缆的固定、开剥及保护 (11)4.2光纤的引入 (12)4.3尾纤的管理 (12)4.4皮线光缆的管理 (13)一．光分路器1．分类：华晨光分路器系列产品分为熔融拉锥型和平面波导型熔融拉锥技术是将两根或多根光纤捆在一起，然后在拉锥机上熔融拉伸，拉伸过程中监控各路光纤耦合分光比，分光比达到要求后结束熔融拉伸，其中一端保留一根光纤（其余剪掉）作为输入端，另一端则作多路输出端；熔融拉锥型（FBT）光分路器主要适用于1（2）x4以下；平面波导型分路器，在分路器的内部由一个光分路器芯片和两端的光纤阵列耦合组成。
芯片采用半导体工艺在石英基底上生长制作一层分光波导，芯片有一个输入端和N个输出端波导。
然后在芯片两端分别耦合输入输出光纤阵列，封上外壳，组成一个有一个输入和N个输出光纤的光分路器。
根据用户需要，可以将输入输出为裸光纤的器件，封装在各式封装盒中，输入输出光纤用松套管保护，并可以外接各种连接器。
该技术由于采用半导体技术，工艺稳定性、一致性好，损耗与光波长不相关，通道均匀性好，结构紧凑体积小，产业化技术成熟，常用的光分路器有1×8和2×8以上（如8，16，32，64等）；2．内部结构3．工艺3．1 熔融拉锥技术介绍：熔融拉锥技术是将两根或多根光纤捆在一起，然后在拉锥机上熔融拉伸，拉伸过程中监控各路光纤耦合分光比，分光比达到要求后结束熔融拉伸，其中一端保留一根光纤（其余剪掉）作为输入端，另一端则作多路输出端；3．2 PLC光分路器芯片光波导型分路器的芯片主要以硅基二氧化硅光波导制作，而分路器芯片可以在硅基二氧化硅波导或者玻璃波导上制作，玻璃波导由于因设备成本低和耦合损耗小的优点，占领了绝大部分分路器市场。
主要的分路器芯片供应商有法国Teem、韩国Wooriro、PPI和美国ANDevices 等公司，前三家采用玻璃波导，后一家采用硅基二氧化硅波导光纤阵列中的关键技术有两个：高精度的V型槽和高可靠性的胶水。
高精度的V型槽一般采用石英玻璃材料，通过机械精加工制作；3.3 器件封装PLC器件封装中的关键技术有两个：高精度的PLC自动对准系统和高可靠性的胶水。
用于PLC器件对准的调节架，应具有六个调节维度，精度要求为亚微米级，日本骏河精机（Suruga）最早推出这种六维自动对准系统，加上用于功率监控的光源、功率计，用于监视的冷光源、CCD、监视器和用于封装的点胶机、UV光源等辅助设备；PLC分路器封装主要流程如下：（1）耦合对准的准备工作：先将波导清洗干净后小心地安装到波导架上；再将光纤清洗干净，一端安装在入射端的精密调整架上，另一端接上光源（先接6.328微米的红光光源，以便初步调试通光时观察所用）。
（2）借助显微观测系统观察入射端光纤与波导的位置，并通过计算机指令手动调整光纤与波导的平行度和端面间隔。
（3）打开激光光源，根据显微系统观测到的X轴和Y轴的图像，并借助波导输出端的光斑初步判断入射端光纤与波导的耦合对准情况，以实现光纤和波导对接时良好的通光效果。
（4）当显微观测系统观察到波导输出端的光斑达到理想的效果后，移开显微观测系统。
（5）将波导输出端光纤阵列（FA）的第一和第八通道清洗干净，并用吹气球吹干。
再采用步骤(2)的方法将波导输出端与光纤阵列连接并初步调整到合适的位置。
然后将其连接到双通道功率计的两个探测接口上。
6）将光纤阵列入射端6.328微米波长的光源切换为1.310/1.550微米的光源，启动光功率搜索程序自动调整波导输出端与光纤阵列的位置，使波导出射端接收到的光功率值最大，且两个采样通道的光功率值应尽量相等（即自动调整输出端光纤阵列，使其与波导入射端实现精确的对准，从而提高整体的耦合效率）。
（7）当波导输出端光纤阵列的光功率值达到最大且尽量相等后，再进行点胶工作。
q E %T=l（8）重复步骤（6），再次寻找波导输出端光纤阵列接收到的光功率最大值，以保证点胶后波导与光纤阵列的最佳耦合对准，并将其固化，再进行后续操作，完成封装。
在上面的耦合对准过程中，PLC分路器有8个通道且每个通道都要精确对准，由于波导芯片和光纤阵列（FA）的制造工艺保证了各个通道间的相对位置，所以只需把PLC 分路器与FA的第一通道和第八通道同时对准，便可保证其他通道也实现了对准，这样可以减少封装的复杂程度。
在上面的封装操作中最重要、技术难度最高的就是耦合对准操作，它包括初调和精确对准两个步骤。
其中初调的目的是使波导能够良好的通光；精确对准的目的是完成最佳光功率耦合点的精确定位，它是靠搜索光功率最大值的程序来实现的。
对接光波导需要6个自由度；3个平动（X、Y、Z）和3个转动（α、β、g），要使封装的波导器件性能良好，则对准的平动精度应控制在0.5微米以下，转动精度应高于0.05度。
对1分支PLC分路器进行封装，封装的耦合对准过程采用上面介绍的封装工艺流程。
对准封装后的结构封装的组件由PLC分路器芯片和光纤阵列组成。
在PLC分路器芯片的连接部位，为了确保连接的机械强度和长期可靠性，对玻璃板整片用胶粘住。
光纤阵列是用机械的方法在玻璃板上以250微米间距加工成V形沟槽，然后将光纤阵列固定在此。
制作8芯光纤阵列的最高累计间隔误差平均为0.48微米，精确度极高。
在PLC分路器芯片与光纤阵列的连接以及各个部件的组装过程中，为了减少组装时间，采用紫外固化粘接剂。
光纤连接界面是保持长期可靠的重点，应选用耐湿、耐剥离的氟化物环氧树脂与硅烷链材料组合的粘接剂。
为了减少端面的反射，采用8°研磨技术。
连接和组装好光纤阵列后的PLC分路器芯片被封装在金属（铝）管壳内。
1分支的组件外形尺寸约为73。
PLC光分路器生产工艺流程3.4 两种类型光分路器的比较：与熔融拉锥式分路器相比，PLC分路器的优点有：（1）损耗对光波长不敏感，可以满足不同波长的传输需要。
（2）分光均匀，可以将信号均匀分配给用户。
（3）结构紧凑，体积小，可以直接安装在现有的各种交接箱内，不需留出很大的安装空间。
（4）单只器件分路通道很多，可以达到32路以上。
（5）多路成本低，分路数越多，成本优势越明显。
4．光分路器相关技术指标：✧插入损耗（IL）≤0.2dB；✧回波损耗（RL）≥55dB；✧光分路器（PLC_1×32）✧方向性（DIR）≥60 dB✧偏振相关损耗（PDL）≤0.4 Db✧光纤长度:1.2米✧工作存储温度：-40°C—85°C5.行业标准Telcordia GR-1209-CORETelcordia GR-1221-COREYD/T 1171-2001二. GPX433-S系列光纤分线箱1 概述1.1 产品用途GPX433-S系列光纤分线箱产品根据通信行业标准YD/T 778-2006设计生产，它集光缆的引入（固定、开剥、保护），光纤熔接,光纤分歧,以及配线于一体，并且独立完成光纤配线管理功能。
本产品广泛应用于光纤通信网络中，主要适用光接入网中的光分配点的室内/室外分纤箱，防水性能达到IP65级。
1.2 技术特性1.2.1 光电性能：a)适配器✧插入损耗（IL）≤0.2dB；✧回波损耗（RL）≥55dB；b)光分路器（PLC_1×32）✧插入损耗（IL）≤16.9 dB✧损耗均匀性（UNI）≤2.0 dB✧回波损耗（RL）≥55 dB✧方向性（DIR）≥60 dB✧偏振相关损耗（PDL）≤0.4 dBc)高压防护接地装置✧绝缘电阻≥1000MΩ/500V(DC)✧耐电压≥3000V(DC)/1min，不击穿、无飞弧。
1.2.2 主要机械性能参数✧连接器插拔耐久性寿命＞1000次； ✧全程曲率半径控制，保证在任何位置光纤的曲率半径大于30mm ； ✧对每一路光纤作明确标识，避免维护过程中拆卸可能导致的混乱； ✧ 阻燃：符合GB5169.7实验A 要求。
1.3 工作原理如图1图1 工作原理1.4 结构特征1.4.1 组成GPX433-S 系列光纤分线箱由以下部分构成，如图2：✧ 熔接模块；✧ 配线模块；✧ 光分路器组件；✧ 光缆引入固定装置；✧ 皮线光缆引出固定装置；✧ 挂墙安装装置图2 结构组成1.4.2 特点✧挂墙安装，模块化设计，密度高；✧适用于带状和非带状光缆；✧具有完善的光缆引入装置和接地保护装置，便于光缆引入和固定，安全可靠；✧全封闭式结构，跳纤不外露，外形美观，防尘效果好；✧卡入式适配器安装，适用于SC、FC等多种适配器，适配器安装倾斜于机箱正面30°；✧避免弧光直射入眼，同时便于走线；✧全程曲率半径控制，保证在任何位置光纤的曲率半径大于30mm；✧配线光纤、配线尾纤、跳线光纤的进出各自独立，互不干扰，每芯均有明确的标示。
1.4.3 系列列表见表1。
表1 产品系列2 使用环境✧工作温度： -40℃～＋85℃；✧贮存温度：－40℃～＋85℃✧相对湿度：≤95%（＋30℃）；✧大气压力： 70～106kPa3 安装和调整3.1 安装准备3.1.1 开箱验货按“装箱清单”中名称、规格型号和数量等对产品进行逐件检查核对。
3.1.2 资料、工具和仪器见表2。
表23.2 安装打开包装纸箱，清点箱内物品，包括单元箱体、RJP-B1、光分路器及附件；根据客户要求机箱采用挂墙安装方式：按照图示（见图3）孔位在墙上打孔，用4个M6膨胀螺栓组件将“挂墙安装组件”固定在墙上，再将箱体挂在“挂墙安装组件”上，并从箱体内用M4X12螺钉将箱体与“挂墙安装组件”锁紧（见图4）。
图3 挂墙装置图4 挂墙装置3.3 调整根据《光纤配线架设计技术要求》，调整光纤的曲率半径和布放通道，全方位保护光缆、尾纤，保证路由顺畅，管理科学。
4 使用和操作4.1 光缆的固定、开剥及保护光缆留出熔接需预留的长度（约2m），开剥（如图5，尺寸供参考）后用套管保护裸纤，穿过“光缆旋紧座”并用“喉扣”将光缆及铠甲固定在“固定装置”上，加强芯穿过“加强芯固定柱”并锁紧（如图6）。
