潮流计算的基本算法及使用方法一、 潮流计算的基本算法1. 牛顿－拉夫逊法1．1 概述牛顿－拉夫逊法是目前求解非线性方程最好的一种方法。
这种方法的特点就是把对非线性方程的求解过程变成反复对相应的线性方程求解的过程，通常称为逐次线性化过程，就是牛顿－拉夫逊法的核心.牛顿—拉夫逊法的基本原理是在解的某一邻域内的某一初始点出发，沿着该点的一阶偏导数-—雅可比矩阵,朝减小方程的残差的方向前进一步，在新的点上再计算残差和雅可矩阵继续前进，重复这一过程直到残差达到收敛标准，即得到了非线性方程组的解.因为越靠近解，偏导数的方向越准，收敛速度也越快，所以牛顿法具有二阶收敛特性。
而所谓“某一邻域”是指雅可比方向均指向解的范围，否则可能走向非线性函数的其它极值点，一般来说潮流由平电压即各母线电压（相角为0，幅值为1）启动即在此邻域内. 1．2 一般概念 对于非线性代数方程组()0=x f即 ()0,,,21=n i x x x f ()n i ,2,1= (1－1)在待求量x 的某一个初始计算值()0x附件，将上式展开泰勒级数并略去二阶及以上的高阶项，得到如下的线性化的方程组()()()()()0000=∆'+x x f x f (1－2）上式称之为牛顿法的修正方程式。
由此可以求得第一次迭代的修正量()()()[]()()0100x f x f x -'-=∆ （1－3)将()0x ∆和()0x相加,得到变量的第一次改进值()1x .接着再从()1x 出发，重复上述计算过程。
因此从一定的初值()0x出发，应用牛顿法求解的迭代格式为()()()()()k k k x f x x f -=∆' （1－4）()()()k k k x x x ∆+=+1 (1－5）上两式中:()x f '是函数()x f 对于变量x 的一阶偏导数矩阵，即雅可比矩阵J ；k 为迭代次数。
由式（1－4）和式子（1－5)可见，牛顿法的核心便是反复形成求解修正方程式。
电力系统中潮流计算与优化方法研究与应用概述：电力系统是当今社会中不可或缺的基础设施之一，而潮流计算和优化方法是电力系统的核心研究内容。
随着电力负荷的增加，传统的电力系统已经不再能满足人们对电能的需求。
因此，对电力系统的潮流计算和优化方法的研究和应用显得尤为重要。
本文将讨论电力系统中潮流计算和优化方法的研究和应用。
一、潮流计算方法的研究与应用1.1 潮流计算的概念和原理潮流计算是对电力系统中各个节点的电流、电压和功率进行计算和分析的过程。
这个过程是通过电力系统的拓扑结构和负载改变来进行的。
潮流计算的基本原理是基于功率平衡方程和各个节点之间的电压相等条件。
最常见的潮流计算方法有直流潮流计算和交流潮流计算。
1.2 潮流计算的方法和技术在电力系统中，潮流计算是一个复杂的问题，因此需要使用一些方法和技术来解决。
目前，常用的潮流计算方法有牛顿-拉夫逊法（Newton-Raphson）、高斯-赛德尔法（Gauss-Seidel）、恢复牛顿法（Fast Decoupled Newton），以及分布式潮流计算方法。
1.3 潮流计算的应用潮流计算在电力系统中有着广泛的应用。
它可以用于解决电力系统中的潮流问题，评估电网状态和电力负荷，确定电力系统的输电能力，并为电力系统的规划和调度提供支持。
此外，潮流计算还可以用于分析电力系统的稳定性，提高电力系统的可靠性和安全性。
二、优化方法的研究与应用2.1 优化方法的概念和原理电力系统的优化问题是指找到一组最佳的控制策略或调整参数，使电力系统的某些性能指标达到最优。
优化方法的基本原理是通过最小化或最大化目标函数来寻找最优解。
在电力系统中，常见的优化问题包括最小化功率损耗、最大化输电能力和优化发电调度等。
2.2 优化方法的方法和技术优化问题是一个多目标、多约束的问题，因此需要使用一些方法和技术来解决。
常用的优化方法包括线性规划、非线性规划、遗传算法、粒子群算法等。
此外，在电力系统中还可以采用模糊数学、神经网络和支持向量机等方法来解决优化问题。
电力系统稳态分析--潮流计算(总36页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--电力系统稳态分析摘要电力系统潮流计算是研究电力系统稳态运行情况的一种重要的分析计算，它根据给定的运行条件及系统接线情况确定整个电力系统各部分的运行状态：各母线的电压，各元件中流过的功率，系统的功率损耗。
所以，电力系统潮流计算是进行电力系统故障计算，继电保护整定，安全分析的必要工具。
本文介绍了基于MATLAB软件的牛顿-拉夫逊法和P-Q分解法潮流计算的程序，该程序用于计算中小型电力网络的潮流。
在本文中，采用的是一个5节点的算例进行分析，并对仿真结果进行比较，算例的结果验证了程序的正确性和迭代法的有效性。
关键词：电力系统潮流计算；MATLAB；牛顿-拉夫逊法；P-Q分解法；目次1 绪论 ..................................................................................................... 错误!未定义书签。
背景及意义......................................................................................... 错误!未定义书签。
相关理论 ............................................................................................ 错误!未定义书签。
本文的主要工作 ................................................................................ 错误!未定义书签。
2 潮流计算的基本理论 ......................................................................... 错误!未定义书签。

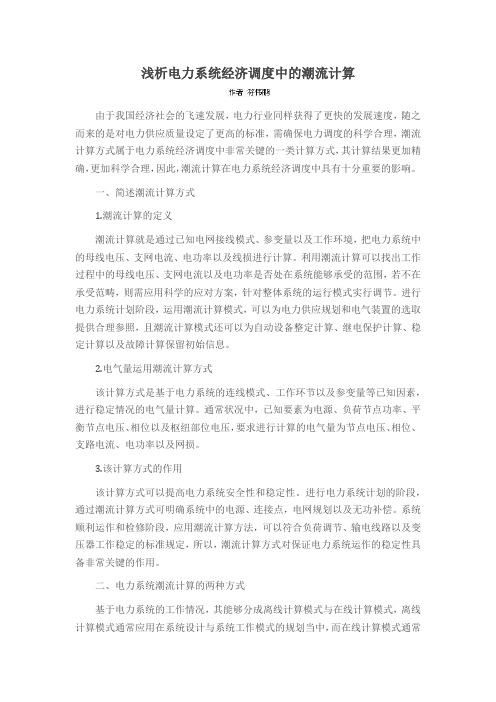

浅析电力系统经济调度中的潮流计算由于我国经济社会的飞速发展，电力行业同样获得了更快的发展速度，随之而来的是对电力供应质量设定了更高的标准，需确保电力调度的科学合理，潮流计算方式属于电力系统经济调度中非常关键的一类计算方式，其计算结果更加精确，更加科学合理，因此，潮流计算在电力系统经济调度中具有十分重要的影响。
一、简述潮流计算方式1.潮流计算的定义潮流计算就是通过已知电网接线模式、参变量以及工作环境，把电力系统中的母线电压、支网电流、电功率以及线损进行计算。
利用潮流计算可以找出工作过程中的母线电压、支网电流以及电功率是否处在系统能够承受的范围，若不在承受范畴，则需应用科学的应对方案，针对整体系统的运行模式实行调节。
进行电力系统计划阶段，运用潮流计算模式，可以为电力供应规划和电气装置的选取提供合理参照，且潮流计算模式还可以为自动设备整定计算、继电保护计算、稳定计算以及故障计算保留初始信息。
2.电气量运用潮流计算方式该计算方式是基于电力系统的连线模式、工作环节以及参变量等已知因素，进行稳定情况的电气量计算。
通常状况中，已知要素为电源、负荷节点功率、平衡节点电压、相位以及枢纽部位电压，要求进行计算的电气量为节点电压、相位、支路电流、电功率以及网损。
3.该计算方式的作用该计算方式可以提高电力系统安全性和稳定性。
进行电力系统计划的阶段，通过潮流计算方式可明确系统中的电源、连接点，电网规划以及无功补偿。
系统顺利运作和检修阶段，应用潮流计算方法，可以符合负荷调节、输电线路以及变压器工作稳定的标准规定，所以，潮流计算方式对保证电力系统运作的稳定性具备非常关键的作用。
二、电力系统潮流计算的两种方式基于电力系统的工作情况，其能够分成离线计算模式与在线计算模式，离线计算模式通常应用在系统设计与系统工作模式的规划当中，而在线计算模式通常应用在电力系统工作监测与控制过程中，由于潮流计算模式的持续进步，其能够分成传统计算方式与人工智能计算方式，以下则简述此两种方式。
电力系统中的潮流计算及其在电力调度中的应用研究潮流计算是电力系统运行和规划中的重要工具，它可以帮助电力调度人员准确计算电力网络中的电流、电压等参数，提供系统运行状态和负荷分布信息，为电力系统安全稳定运行提供支持和指导。
本文将重点探讨电力系统中潮流计算的原理和方法，并探讨其在电力调度中的应用研究。
电力系统是由发电厂、输电线路、变电站和用户负荷等组成的复杂网络，其运行状态随时受到各种因素的影响。
潮流计算是一种通过建立电力系统的网络模型，采用功率平衡等基本原理和电压相位差约束等约束条件，计算电网各节点电压、功率等参数的方法。
其目的是为了确定电力系统中的电流和电压分布，分析电力设备的运行状态，掌握电力系统的安全运行情况。
潮流计算的基本原理是基于功率平衡方程，即电力系统中有功和无功功率的输入等于输出。
该方程可以表示为：∑(Pi - Pg) = 0∑(Qi - Qg) = 0其中，Pi和Pg分别表示节点i的负荷功率和发电机出力功率，Qi和Qg分别表示节点i的无功功率和发电机出力无功功率。
为了准确计算电力系统中的潮流情况，需要考虑以下因素：1. 网络拓扑结构：电力系统的网络结构是指各电网节点之间的连接关系。
在潮流计算中，需要确定电力系统的节点和支路关系，建立电力系统的拓扑模型。
2. 负载模型：负载模型是指电力系统中各节点的负载特性，包括有功负荷、无功负荷、功率因素等。
准确建立负载模型可以提高潮流计算的准确性。
3. 发电机模型：发电机模型是指各发电机的特性参数，包括出力特性、励磁特性、转动惯量等。
发电机模型的准确性对潮流计算的结果影响较大。
4. 支路参数：支路参数包括电阻、电抗等，影响电力系统中的电流和电压分布。
准确获得支路参数可以提高潮流计算的准确性。
在潮流计算中，常用的方法包括直流潮流计算和交流潮流计算。
直流潮流计算方法简单，适用于小型、简单的电力系统；而交流潮流计算方法则适用于复杂的大型电力系统。
交流潮流计算方法可以通过牛顿-拉夫逊法、高斯-赛德尔法等迭代方法来求解。
潮流计算算法在电力系统中的应用研究一、引言电力系统是现代社会的重要基础设施，它的稳定运行对经济发展和人民生活至关重要。
在电力系统的运行过程中，潮流计算算法起着至关重要的作用。
潮流计算算法是指通过数学模型和计算方法来解决电力系统中潮流分布、功率平衡等问题的一种算法。
本文旨在探讨潮流计算算法在电力系统中的应用研究，以期能够提高电力系统的安全稳定运行和效率。
二、潮流计算算法的基本概念潮流计算算法是电力系统计算的核心算法，它的主要任务是求解电力系统在给定负荷和发电机有限水平下的电压、功率和电流等相关参数。
潮流计算算法主要包括直流潮流计算算法和交流潮流计算算法。
直流潮流计算算法是最基本的潮流计算方法，它假设系统中只有直流，并以直流电压、功率和电流为主要计算对象。
交流潮流计算算法是在直流潮流计算算法的基础上考虑电力系统的交流特性，以交流电压、功率和电流为主要计算对象。
三、潮流计算算法的应用领域潮流计算算法广泛应用于电力系统的各个领域，包括电网规划、电网分析、电网调度和电网运行等。
在电网规划方面，潮流计算算法可以用于电网的优化配置、线路的选址以及电网的扩容规划等方面，以提高电网的供电能力和可靠性。
在电网分析方面，潮流计算算法可以用于评估电网的稳定性和可靠性，以及分析电网中的潮流分布和潮流方向等问题。
在电网调度方面，潮流计算算法可以用于优化电力系统的发电机组合、负荷分配以及电力交易等方面，以提高电网的经济性和运行效率。
在电网运行方面，潮流计算算法可以用于实时监测电网的潮流状态和电力质量，以及预测电网中的潮流变化和电力负荷等问题。
四、潮流计算算法的发展趋势随着电力系统的规模不断扩大、运行复杂度不断增加，潮流计算算法也面临着更多的挑战和需求。
在未来的发展中，潮流计算算法将向以下几个方向发展。
首先，潮流计算算法将更加注重电力系统的可扩展性和可靠性。
随着电力系统的规模和运行复杂度的增加，传统的潮流计算算法已经无法满足实际需求。
输电线路的潮流分析与优化调度概述:潮流分析是对电力系统中输电线路的电流和功率进行研究和分析的过程。
在电力系统运行中，潮流分析对于确保系统的稳定运行和优化调度具有重要作用。
本文将探讨输电线路的潮流分析原理以及如何通过优化调度来提高电力系统的运行效率。
一、潮流分析原理潮流分析是对电力系统中所有节点的电压、电流、功率等参数进行计算和分析的过程。
其基本原理是基于功率平衡方程，通过求解节点电压和线路电流的复数形式，得出电力系统中各节点的电压相角和幅值，以及线路中电流的大小和方向。
1.1 潮流计算算法目前常用的潮流计算算法包括高斯-赛德尔算法、牛顿-拉夫森算法和快速潮流算法等。
这些算法通过迭代计算，逐步逼近系统的潮流状态，直至收敛为止。
其中，牛顿-拉夫森算法是一种较为常用的方法，它通过线性化功率平衡方程，利用雅可比矩阵进行求解。
快速潮流算法则是在电力系统较为稳定的情况下，采用逆雅可比矩阵的方法快速求解潮流状态。
1.2 稳态潮流和暂态潮流根据电力系统的运行状态，潮流分析可以分为稳态潮流和暂态潮流。
稳态潮流分析是在系统状态稳定的条件下进行的分析，主要考虑电压、功率等稳态参数的分布情况。
而暂态潮流分析则是在系统状态发生变化时进行的分析，主要考虑系统中的电压波动、电流过渡等暂态特性。
二、输电线路的优化调度输电线路的潮流分析结果可以为输电线路的优化调度提供重要依据。
优化调度可以通过合理规划和控制输电线路的参数，以提高系统的可靠性和运行效率。
2.1 输电线路容量优化输电线路的容量是指线路所能承受的最大功率。
根据输电线路的实际情况和需求，可以通过潮流分析来确定线路的合理容量。
若潮流分析结果显示线路容量超负荷，可以考虑采取增加导线截面积、增设并联线路等方式来提高线路容量。
2.2 输电线路参数优化输电线路参数的优化是指通过调整线路电阻、电抗等参数，来降低能耗和线路损耗。
潮流分析可以帮助确定参数调整的方向和幅度。
例如，在线路过长或者电阻过高的情况下，可以通过线路分段绕行或者增设中继站来减小线路损耗，提高输电效率。
关于电力系统经济调度的潮流计算分析摘要:潮流计算是电力调度中最重要也是最基本的计算之一,它应用于电力系统中实时电价计算、输电权分配、网络阻塞管理等多方面。
关键词:电力系统；经济调度；潮流计算前言随着经济的快速发展和科技的不断进步，社会各行业对电力资源的需求量越来越大，我国的电力系统建设规模也越来越大。
电力调度对电力系统的正常运行有很大的影响，而潮流计算则是电力调度中最重要的基本计算方法，潮流计算对电价计算、输电分配、电网线路管理有十分重要的影响。
随着经济的快速发展，我国的电力企业得到了飞速的发展，与此同时，人们对供电质量的要求也越来越高，为满足人们的用电需求，电力系统在运行过程中，必须保证电力调度的合理性、科学性，潮流计算是电力系统经济调度最重要的计算方法之一，潮流计算的结果准确性很高，科学性很强，潮流计算对电力系统经济调度有十分重要的作用。
一、潮流计算的概述1.1 潮流计算的概述潮流计算是指利用已知的电网接线方式、参数、运行条件，将电力系统的各个母线电压、支路电流、功率、网损计算出来。
通过潮流计算能判断出正在运行的电力系统的母线电压、支路电流、功率是否在允许范围内运行，如果超出允许范围，就需要采用合理的措施，对电力系统的进行方式进行调整。
在电力系统规划过程中，采用潮流计算，能为电网供电方案、电气设备的选择提供科学的依据，同时潮流计算还能为自动装置定整计算、继电保护、电力系统稳定计算、故障计算提供原始数据。
1.2 潮流计算的电气量潮流计算是根据电力系统接线方式、运行条件、参数等已知条件，将稳定状态下电力系统的电气量计算出来。
一般情况下，给出的条件有电源、负荷节点的功率、平衡节点的电压、相位角、枢纽点的电压，需要计算的电气量有各节点的电压、相位角、各支路通过的电流、功率、网络的功率损耗等。
1.3 传统的潮流计算方法传统的潮流计算方法，包括很多不同的内容，具有一定的优点和缺点。
例如，传统的潮流计算方法，包括非线性规划法、二次规划法和线性规划法等。
电力系统中的潮流分析与优化调度背景电力系统作为现代社会中不可或缺的基础设施之一，承担着为人们生产生活提供稳定、可靠电能的重要任务。
然而，随着社会经济的发展和用电负荷的不断增加，电力系统的运行面临着日益严峻的挑战。
此时，潮流分析和优化调度便成为了保障电力系统稳定运行的重要手段。
一、电力系统潮流分析概念和意义电力系统潮流分析是对电力系统中电压、电流、功率等物理量进行准确计算和模拟的过程。
通过潮流分析，可以了解电力系统中各节点电压、功率流动等情况，为后续的优化调度提供可靠的基础数据。
常用方法在电力系统潮流分析中，常用的方法包括潮流方程法、节点导纳矩阵法等。
其中，潮流方程法是一种基于功率平衡方程和节点电压幅值相位差方程的计算方法。
该方法以节点功率平衡方程和节点电压幅值相位差方程为首要约束条件，利用迭代求解的方法求解整个电力系统中各节点的电压、电流等物理量。
挑战与解决方案然而，在电力系统潮流分析过程中，仍然存在着一些挑战和问题。
例如，电力系统的规模和复杂性不断增加，导致计算量庞大，计算效率低下；同时，电力系统的非线性特性和不确定性也对潮流分析提出了更高的要求。
为了解决这些问题，研究者们提出了一系列的改进方法，如灵敏度分析、并行计算、优化算法等。
这些方法在提高计算效率和准确性方面发挥了重要作用。
二、电力系统优化调度概念和意义电力系统优化调度是指在电力系统运行过程中，根据电力需求、电源产能、能源价格等因素进行合理的调度和优化配置，以实现电力系统的高效运行。
优化调度旨在最大程度地提高电力系统的经济效益和供电可靠性。
常见优化目标在电力系统优化调度中，常见的优化目标包括经济性、可靠性和环境友好性。
经济性是指在电力供需平衡的前提下，最大程度地降低供电成本；可靠性是指保证电力系统在各种异常情况下的稳定运行，确保供电的可靠性和连续性；环境友好性是指通过调整电力系统的工作方式，减少对环境的污染和破坏。
优化方法与技术为了实现电力系统的优化调度，研究者们提出了许多优化方法和技术。
潮流计算有以下几个目的:
(1)在电网规划阶段,通过潮流计算,合理规划电源容量及接入点,合理规划网架,选择无功补偿方案,满足规划水平年的大、小方式下潮流交换控制、调峰、调
相、调压的要求。
(2)在编制年运行方式时,在预计负荷增长及新设备投运基础上,选择
典型方式进行潮流计算,发现电网中薄弱环节,供调度员日常调度控制参考,并对规划、基
建部门提出改进网架结构,加快基建进度的建议。
(3)正常检修及特殊运行方式下的潮流计算,用于日运行方式的编制,
指导发电厂开机方式,有功、无功调整方案及负荷调整方案,满足线路、变压器热稳定要求
及电压质量要求。
(4)预想事故、设备退出运行对静态安全的影响分析及作出预想的运行方式调整方案。
常用的潮流计算方法有:牛顿-拉夫逊法及快速分解法。
快速分解法有两个主要特点:
(1)降阶
在潮流计算的修正方程中利用了有功功率主要与节点电压相位有关,无功功率主要与节点电压幅值有关的特点,实现P-Q分解,使系数矩阵由原来的2N×2N
阶降为N×N阶,N为系统的节点数(不包括缓冲节点)。
(2)因子表固定化利用了线路两端电压相位差不大的假定,使修正方
程系数矩阵元素变为常数,并且就是节点导纳的虚部。
由于以上两个特点,使快速分解法每一次迭代的计算量比牛顿法大大减少。
快速分解法只具有一次收敛性,因此要求的迭代次数比牛顿法多,但总体上快速分解法的
计算速度仍比牛顿法快。
快速分解法只适用于高压网的潮流计算,对中、低压网,因线路电阻与电抗的比值大,线路两端电压相位差不大的假定已不成立,用快速分解法计算,会出现不收敛
问题。
