第一章GSM系统及优化概述PLMN：公用陆地移动网。
MSISDN：移动用户号码；组成：CC + NDC + SNCC：国家码NDC：国内网络接入号码。
中国移动：135——139；联通网：130——131；SN：用户号码。
采用等长8位编号计划，具体号码分配由运营公司决定。
IMSI：国际移动用户识别码：组成：MCC + MNC + MSINMCC：移动国家码。
唯一的识别移动用户所属的国家。
中国的MCC为460。
MNC：移动网号，识别移动用户所归属的移动通信网（PLMN）。
中国移动的MNC为01，联通为02；MSIN：移动用户识别码，唯一的识别某一移动通信网中的移动用户。
NMSI = MNC + MSIN：国家移动用户识别码，由MNC与MSIN组成。
TMSI：临时移动用户识别码；TMSI由VLR为来访的移动用户在鉴权成功后分配，它是一个由VLR自行分配的4字节BCD码，仅限在VLR管辖区内代替IMSI临时使用，且与IMSI相互对应。
MSRN：移动用户漫游号码MSRN是在呼叫接续时由VLR临时分配给移动台的一个号码，用于GSM网络在接续时的路由选择，它同时也可以作为SCCP的全局码（GT）地址来寻找被叫用户当前所在位置。
MSRN的组成与MSISDN类似，最大为15位数字。
位置区识别码（LAI）位置区指移动台可任意移动而不需要进行位置更新的区域，它可由一个或者若干个小区组成，为了呼叫移动台，系统在一个位置区内所有基站同时发寻呼信号，位置区识别码用于检测位置更新和信道切换的请求，其结构如下：LAI = MCC(3bit) + MNC(2bit) + LAC(16bit)MCC MNC与IMSI中该部分相同。
LAC是位置区号码，用于识别GSM网络中的一个位置区，它可以由运营商自定。
CGI：全球小区识别码CGI是在所有GSM PLMN中用做小区的唯一标志，是在位置区识别LAI基础上加上小区识别号CI构成：CGI = MCC(3) + MNC(2) + LAC(16) + CI(16)LAIBSIC：BSIC用于识别相邻国家的相邻基站，是一个6bit编码，其组成如下：BSIC = NCC (3)+ BCC(3)NCC：为PLMN色码，主要用于区分国界两侧的运营者（国内用于区别不同的省）BCC：为基站色码，由运营者自行设定，用来唯一识别相邻的采用相同载频的不同BTS。
路测分析知识要点（讨论稿）理论1.基本概念（名词解释）上行；下行；Timing Advance；Rx Level；Rx Quality；BER；FER；Full和Sub的区别。
上行：移动台（MS）向基站（BS）发送。
下行：基站（BS）向移动台（MS）发送。
对于Tmiming Advance：是指在呼叫进行期间，必须监视呼叫到达基站的时间，并由系统向移动台发送指令，随着移动台离开基站的距离，逐步指示移动台提前发送的时间。
时间调整于0—63比特之间的任意值。
Rx Level：接受电平值Rx Quality：接受话音质量BER：比特误码率FER：祯误码率FULL：全波SUB：半波2.帧结构各个控制信道的功能及其TDMA结构；MS各个状态所涉及的控制信道。
广播信道（BCH）——包括：频率校正信道（FCCH），同步信道（SCH），广播控制信道（BCCH）公共控制信道（CCCH）——包括：寻呼信道（PCH），随机接入信道（RACH），允许接入信道（AGCH）专用控制信道（DCCH）——包括：独立专用控制信道（SDCCH），慢速随路控制信道（SACCH），快速随路控制信道（FACCH）yer –3层3是网络层（OSI-层3）是信令网路功能，负责分配及选路。
层3以上是应用层，其协议是与涉及的功能实体相关。
层3主要负责系统的控制和管理把客户和系统控制过程的特定信息按一定的协议分组安排到指定的逻辑信道上。
层3包括三个基本子层：无限资源管理（RR），移动性管理（MM）和接续管理（CM）。
其中一个接续管理子层中包括多个呼叫控制（CC）单元为支持服务和短消息服务，在CM子层中还包括补充业务管理（SS）单元和短消息业务管理（SMS）单元。
A接口信令协议：⑴信号层一：A接口地物理层是基于数字传输2.048Mbit/S的pcm链路，除有一定数目的话音/数据信道外，还有传信令的时隙。
有关呼叫建立、切换、及释放等信令数据通常都可使用此信道。
G S M重点知识整理GSM重点知识整理1.主要信令流程1.1 入局呼叫当一个PSTN或ISDN用户对一个GSM用户发起呼叫时，其首先通过GMSC进入GSM系统。
图5-30 对GSM内的用户发起呼叫当GMSC接收到一个ISUP的IAM消息后，为了取得被叫用户的位置信息和用户数据，GMSC会要求和HLR启动一个MAP对话（AARQ），同时把接收到的ISDN号码发送给HLR。
HLR收到GMSC发送来的信息后，会首先进行号码检查和分析，然后把MSISDN转换成对应的IMSI，查找到MS现在登记的MSC，然后要求和MS所登记的MSC/VLR建立一个对话，并索要一个MSRN号码，这些都是通过MAP 消息传送。
MSC/VLR在收到HLR的信息后，为该呼叫分配一个MSRN号码，该MSRN和被叫用户的IMSI对应，然后通过MAP对话响应（AARE）送给HLR，以结束MSC/VLR和HLR之间的TCAP连接。
HLR接收到MSRN后，把MSRN回送给GMSC，然后结束HLR和GMSC之间的TCAP连接。
GMSC收到MSRN后，对MSRN进行分析，然后根据MSRN的分析结果，向MSC发送ISUP的IAM消息，和MSC/VLR之间建立链路，被叫号码是MSC 传送来的MSRN，以继续下面的接续流程。
1.2 RR连接图5-31 RR连接MSC/VLR和GMSC建立链路后，接下来就是进行MSC和MS之间的连接程序。
MSC/VLR收到GMSC送来的MSRN后，对MSRN进行分析，然后把MSRN 转换回与之对应的IMSI，接着向MS所登记位置区内的所有BSC发送Paging 消息，该Paging消息是建立在BSSMAP协议上，内容可以是IMSI，也可以是TMSI，其中还包括MS现在所在的LAI信息。
BSC收到MSC/VLR的Paging消息后，对Paging消息进行处理，然后根据该Paging消息向位置区LA内的所有BTS发送一条Paging命令，该消息是通过BTSM的CCM传送。
时分多址（time division multiple access，TDMA）把时间分割成互不重叠的时段（帧），再将帧分割成互不重叠的时隙（信道）与用户具有一一对应关系，依据时隙区分来自不同地址的用户信号，从而完成的多址连接。
这是通信技术中基本多址技术之一，一种数字传输技术，将无线电频率分成不同的时间间隙来分配给若干个通话。
在2G(为GSM)移动通信系统中多被采用，卫星通信和光纤通信的多址技术中。
TDMA较之FDMA具有通信口号质量高，保密较好，系统容量较大等优点，但它必须有精确定时和同步以保证移动终端和基站间正常通信，技术上比较复杂。
时分多址是把时间分割成周期性的帧(Frame)每一个帧再分割成若干个时隙向基站发送信号，在满足定时和同步的条件下，基站可以分别在各时隙中接收到各移动终端的信号而不混扰。
同时，基站发向多个移动终端的信号都按顺序安排在予定的时隙中传输，各移动终端只要在指定的时隙内接收，就能在合路的信号中把发给它的信号区分并接收下来。
在GSM系统中，载频、频点、信道、容量、等的相互关系及具体解释GSM 分为900M和1800M两个频段，每个频段又分为上行和下行频段。
现在我以900M的上行频段为例，频段范围是890到915共计25M带宽。
以200KHZ为间隔在25MHZ的频段上来截取小的频段，1M有5段，25M就是125段，所以说GSM900有125个频点。
频点的概念就出来了，就是把你截取的这125个200KHZ的段的编号（1到125）.假设5号频点，那他的频率值就是890+0.2*5=891M。
载频就是承载信道的频点或者说是频段，他与频点一一对应的。
假设说这个基站要三个载波，那就是选三段200khz的频段。
频率值根据频点可以算出来。
信道，信息在载频上传送，按照TDMA的8时隙分段，一个时隙就是一个信道。
每个载频对应8个信道。
由于每个信道传送的信息类型不同，又把信道分成各种类型，控制，专用，管理什么的。

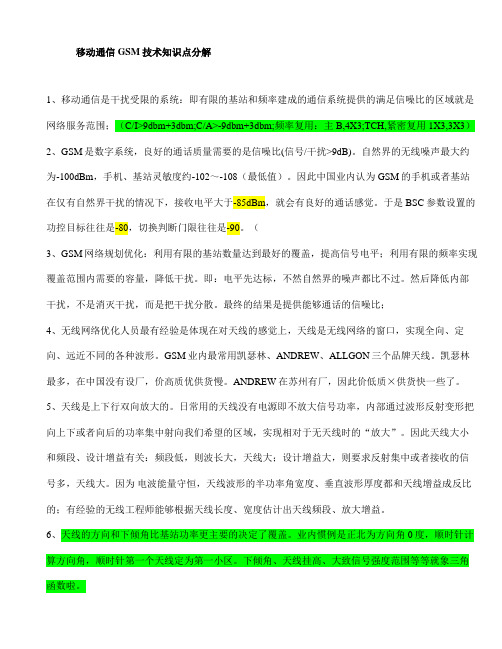

移动通信GSM技术知识点分解1、移动通信是干扰受限的系统：即有限的基站和频率建成的通信系统提供的满足信噪比的区域就是网络服务范围；（C/I>9dbm+3dbm;C/A>-9dbm+3dbm;频率复用：主B,4X3;TCH,紧密复用1X3,3X3）2、GSM是数字系统，良好的通话质量需要的是信噪比(信号/干扰>9dB)。
自然界的无线噪声最大约为-100dBm，手机、基站灵敏度约-102～-108（最低值）。
因此中国业内认为GSM的手机或者基站在仅有自然界干扰的情况下，接收电平大于-85dBm，就会有良好的通话感觉。
于是BSC参数设置的功控目标往往是-80，切换判断门限往往是-90。
（3、GSM网络规划优化：利用有限的基站数量达到最好的覆盖，提高信号电平；利用有限的频率实现覆盖范围内需要的容量，降低干扰。
即：电平先达标，不然自然界的噪声都比不过。
然后降低内部干扰，不是消灭干扰，而是把干扰分散。
最终的结果是提供能够通话的信噪比；4、无线网络优化人员最有经验是体现在对天线的感觉上，天线是无线网络的窗口，实现全向、定向、远近不同的各种波形。
GSM业内最常用凯瑟林、ANDREW、ALLGON三个品牌天线。
凯瑟林最多，在中国没有设厂，价高质优供货慢。
ANDREW在苏州有厂，因此价低质×供货快一些了。
5、天线是上下行双向放大的。
日常用的天线没有电源即不放大信号功率，内部通过波形反射变形把向上下或者向后的功率集中射向我们希望的区域，实现相对于无天线时的“放大”。
因此天线大小和频段、设计增益有关：频段低，则波长大，天线大；设计增益大，则要求反射集中或者接收的信号多，天线大。
因为电波能量守恒，天线波形的半功率角宽度、垂直波形厚度都和天线增益成反比的；有经验的无线工程师能够根据天线长度、宽度估计出天线频段、放大增益。
6、天线的方向和下倾角比基站功率更主要的决定了覆盖。
业内惯例是正北为方向角0度，顺时针计算方向角，顺时针第一个天线定为第一小区。

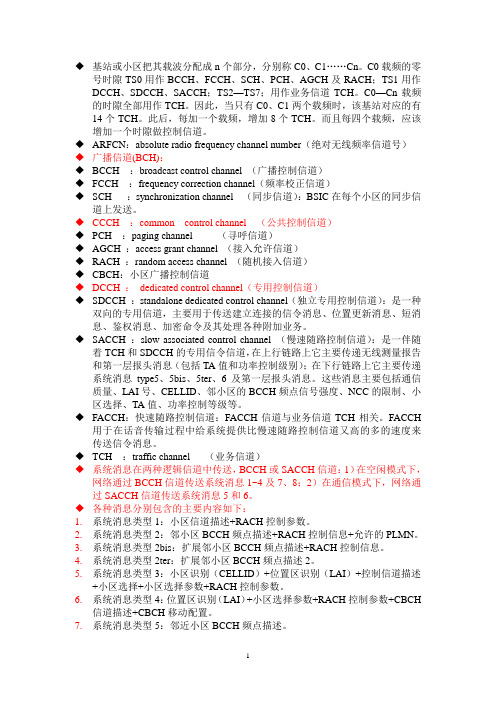

◆基站或小区把其载波分配成n个部分，分别称C0、C1……Cn。
C0载频的零号时隙TS0用作BCCH、FCCH、SCH、PCH、AGCH及RACH；TS1用作DCCH、SDCCH、SACCH；TS2—TS7；用作业务信道TCH。
C0—Cn载频的时隙全部用作TCH。
因此，当只有C0、C1两个载频时，该基站对应的有14个TCH。
此后，每加一个载频，增加8个TCH。
而且每四个载频，应该增加一个时隙做控制信道。
◆ARFCN：absolute radio frequency channel number（绝对无线频率信道号）◆广播信道(BCH)：◆BCCH ：broadcast control channel （广播控制信道）◆FCCH ：frequency correction channel（频率校正信道）◆SCH ：synchronization channel （同步信道）：BSIC在每个小区的同步信道上发送。
◆CCCH ：common control channel （公共控制信道）◆PCH ：paging channel （寻呼信道）◆AGCH ：access grant channel （接入允许信道）◆RACH ：random access channel （随机接入信道）◆CBCH：小区广播控制信道◆DCCH ：dedicated control channel（专用控制信道）◆SDCCH ：standalone dedicated control channel（独立专用控制信道）：是一种双向的专用信道，主要用于传送建立连接的信令消息、位置更新消息、短消息、鉴权消息、加密命令及其处理各种附加业务。
◆SACCH ：slow associated control channel （慢速随路控制信道）：是一伴随着TCH和SDCCH的专用信令信道，在上行链路上它主要传递无线测量报告和第一层报头消息（包括TA值和功率控制级别）；在下行链路上它主要传递系统消息type5、5bis、5ter、6及第一层报头消息。
GSM系统的概述BSS系统简介◆BSS系统主要包括BTS、BSC、TC，手机到BTS的接口为空中接口Um，BTS到BSC的接口为Abis接口，BSC到MSC的接口为A接口。
◆BSC的功能：管理所有与无线相关的功能，通过对BTS透传过来的测量报告进行测量和平均，和设定的门限值进行对比，来判决切换和功控是否触发；◆BTS的功能：在GSM系统中为了保持BTS尽可能简单，BTS往往只包含那些靠近无线接口所必需的功能：✓保持和手机的同步✓调制方式：高斯最小移频键控；GMSK✓无线信号的处理（接收、过滤、耦合）；✓分集接收；✓测量TA值，发给手机；✓加密（加密算法分别在BTS和MS中）✓跳频（BTS中有跳频单元，不同跳频使用不同合路器）；✓将测量报告透传给BSC；GSM编号◆MSISDN：移动用户号码。
CC(国家号码) + NDC（国内网络接入号）+ SN（用户号码）；◆IMSI：国际移动用户识别码。
MCC(移动国家码) + MNC（移动网号）+ MSIN（移动用户识别码）；◆MSRN：移动用户漫游号码：组成与MSISDN类似；是在呼叫连续时由VLR临时分配给移动台的一个号码；用于GSM网络在连续时的路由选择。
◆HON：切换号码，为MSRN的一部分。
HON是当进行MSC间的越局切换时，由目标MSC临时分配给移动台的一个号码。
◆TMSI：临时用户识别码。
考虑到系统的安全性，GSM系统提供了在空中接口传递IMSI的保密措施，TMSI由VLR为来访的移动用户在鉴权成功后分配；◆IMEI：国际移动设备识别号，唯一识别移动台。
◆LAI：位置区识别码。
MCC（移动国家码）+MNC（移动网络号）+LAC（位置区号）；◆CGI：全球小区识别号。
MCC（移动国家码）+MNC（移动网络号）+LAC（位置区号）+CI（小区号）；◆BSIC：基站识别色码。
NCC（PLMN色码）+BCC（基站色码）；信道的概念✓BCH（广播信道）1.FCCH：纯粹的正弦波，开机后MS搜寻这个信道，判断哪个是BCCH。
GSM信令学习笔记请指正（参考资料+分析LOG所得）layer3 信令笔记：层概念：物理层（L1）、链路层（L2）、网络层（L3）网络层：无线资源管理（RR）、移动性管理（MM）、接续管理（CC）。
以下信令基本按顺序出现L3信令解析：CCstup 建立，指示启动呼叫建立，UL DL。
call proceeding 呼叫进程，指示呼叫已被基站侧接受。
progress 呼叫进展alterting 回铃音connect 连接，从网络侧到主叫。
connect acknowledge 连接确认，主叫到网络。
disconnect 断开连接release 释放连接release complete 释放完成MMCM service request 连接管理服务请求CM service accept 连接管理服务接受TMSI reallocation command TMSI重置命令（TMSI临时国际移动用户识别码）TMSI reallocation complete TMSI重置完成location updating request 位置更新请求identity request 身份鉴别请求identity rsponse 身份鉴别回应location updating reject 位置更新拒绝authentication request 鉴权请求authentication response 鉴权回复RRpaging request type1、2、3寻呼请求类型1、2、3（分别寻呼2、3、4部MS）paging response 寻呼响应system information type 1、2、2bis、3、4、5、5bis、6、7、8（1-4在BCCH，5-6在SACH，7、8小区重选信息）immedate assigment 立即指配（分配资源）classmark change 等级改变（手机性能等级）measurement report 测量报告（MS向网络侧报告电磁环境，包括一个主服务小区和最多6个最强邻区的RXlevl、RXqual、BCCH频点、BSIC、DTX不连续传送）assigment command 指配请求assigment complete 指配完成handover request 切换请求（一般发生在measurement report之后）handover complete 切换完成1026一周下来，查查找找，清理桌面，整理如下。
GSM中重点知识，重点参数设置及说明1、penalty_time：惩罚时间，T：最强邻区所维持的时间，当最强邻区所能维持的时间长于人工设定的惩罚时间（penalty_time）时，手机较容易重新选定该小区为服务小区。
CRO的设定，对于DCS1800，CRO＝3-5左右；于penalty_time(惩罚时间)，DCS1800，penalty_time=1-2（为40-60秒）；对于覆盖较小的GSM900小区，可以设为penalty_time=1（为40秒）。
2、PBGT切换门限内容：表示邻近小区的下行电平和服务小区下行电平之差大于PBGT切换门限时，才进行向邻近小区的PBGT切换。
当取值小于64时，则意味着切换可以向比服务小区电平低的邻小区进行切换。
所有建议值：在密集市区此值为68左右；在郊区此值为72左右。
0-127，对应值：-64到63设备影响级别：0级；网络服务影响级别：0级。
小区间切换磁滞内容：表示同层相邻小区间的切换磁滞。
设置该参数的目的是为了减少“乒乓”效应。
如果小区处于不同的层，该值无效。
磁滞还需要根据切换性能统计结果和实际网络进行调整。
灵活设置此值可以对两相邻小区间切换和话务起到有效引导作用。
取值范围：0～63建议值：在密集市区此值为4左右；在郊区此值为8左右。
当打开PBGT切换，且“小区间切换磁滞”＞“PBGT切换门限（对应的dB值）”时，“小区间切换磁滞”取代“PBGT切换门限”起作用。
门限取值还需要根据切换性能统计结果和实际网络进行调整。
若“PBGT”切换门限< 64，只有将“小区间切换磁滞”设置为0时，才能发生PBGT负值切换。
3、GPRS中的GAMMA_TNx参数是控制手机上行功率发射的参数，如该值设臵过大，则在该小区的控制范围内手机的上行发射功率会变小，容易导致上行的TBF 建立成功率较低，解决办法就是将该参数改为0，使手机保持最大的上行发射功率。
对GPRS的GAMMA_TNx参数设臵不当，会影响上下行的TBF建立成功率。
1. IMEI 国际移动设备识别码，即手机物理设备的ID;2. IMSI 国际移动用户识别码，即SIM卡的ID;3. MSISDN 移动用户号码，即手机号码86+ 13x + 8位数字联通：130~133 移动：134~139载波200KHz；每个载波分为8个物理信道(8个时隙)；每个信道时间位0.577mS；2. 逻辑信道：业务信道; 控制信道2.1业务信道：话音信道和数据信道，用于传送用户话音和数据；2.2 控制信道：广播信道BCH 仅在下行链路上，面向小区内的所有手机；公共控制信道专用控制信道广播信道BCH又分为：频率校准信道FCCH; 同步信道SCH; 广播控制信道BCCH;公共控制信道又分为：寻呼信道PCH;接入许可信道AGCH;1.误码率：接收灵敏度的表现，误码率BER bit error ratio是评价在模拟的输入时接收的情况. 所有的手机都有一LOOP BACK 模式, 由GSM TEST SET给手机发送命令，让手机进入Loop back 模式, 而且只有当TESTSIM插入手机时, loop back 才能被激活, 一旦手机循环回调制的数据流, BER就可测量了; 比特误码是由于手机接收引起的. 由GSM TEST SET 模拟一个基站, 由GSM TEST SET产生一个高质量的0.3GMSK信号, 和手机建立呼叫, 手机被命令进入loop back模式, 通常语音数据编码在TCH上, 但此时被伪随机比特(pseudo random binary sequence)序列取代, PRBS被调制在下行的TCH 上, 手机收到并解调PRBS, 重新调制到上行的TCH上, 在TEST SET 里,解调并和原始的PRBS比较., 错误的就以百分比.2. 接收静态灵敏度:手机在小区内移动, 由于路经的衰减, 基站使用从手机发来的RXLev显示接收的功率, 当显示接收的功率小时, 基站调整它的输出功率; 这叫动态功率控制, 范围超过30DB.在最远-102dbm 时BER<2%, 在最高(最近)-15DBM时BER<0.1%;a) 衰退条件下的接收灵敏度.b) 干扰条件下的接收表现:3. GSM BURST:是功率对时间的关系（power versus time）。
0.3GMSK的突发脉冲中的平坦部分是有用部分，其波动范围应在±1.0dbm.内。
测量功率对时间power versus time burst profile: 用时门频谱分析仪, 由频谱分析仪设置零频率跨度（SPAN）；调至信号中心频率，分辨率带宽要选到足够窄使信噪比能显示出整个Burst的动态范围，而且分辨率带宽也要足够而不至于扭曲显示的轮廓。
4. 测量输出的RF频谱:RF调制输出频谱平均的轨迹,平均的和中心频率的值相比就是dbc. 由于Ramping输出的RF频谱. Ramping 频谱的测量是为了保护那些使用相邻频率通道的用户，要求TDMA burst 有足够的动态范围、上升的足够快、不要超过目标，而且在中心要平坦。
波纹的出现在burst中央是产品测量期望的。
瞬间的输入频率接近±67khz和数据模型？？5. 杂散波的散发的测试:1. 保护别的无线频谱用户，不被干扰。
在R&D要测试，生产一般不需要。
2. 保护别的用户、从9KHZ 到12.75GHZ。
、空闲模式/通话中a) 用Spectrum analyzer 去搜索9K-12.75GHZ内的所有频谱。
b) 在空闲模式和在通话中模式中。
c) 要在完全屏蔽的RF测量条件下，屏蔽掉别的无限频谱。
6. 发射部分：EEPROM 存储了I/O增益平衡参数，Ramping 控制线路的形状参数；发射输出的校准功率值和功率更正系数也存储在EEPROM中；发射输出功率是GSM规则中最重要的一个协议。
所有的收集都需要EEPROM 校准表以满足GSM 协议要求，在不同的输出频率，功率校准表为每一个功率等级留有更正值；发射输出功率能被GSM TEST SET 来测量。
最大的功率输出偏差是2dbm. 其他的是3dbm.偏差。
7. 调制合成是转换数据流从通道编码器到无线信号，调制和信道合成器成单个线路。
？8. 相位和频率误差：相位和频率误差能显示手机许多性能。
峰值相位误差peak〈20deg; 平均相位误差<5deg; 频率误差<90hz.9. 时基调整范围timing tuning range: 时基调整范围检查是每个手机生产商都要做的，所有的手机都有一个内部频率参考振荡器(时基)，手机里所有别的频率都要和这个参考频率同步；这个参考频率时可调的、所以手机能和网络同步；充足的调整范围是必要的。
是因为多普勒衰减和温度的变化。
10. dbc 测量射频频谱，由调制引起的频谱曲线测量，将平均测量结果与中心频率处的平均值相比，就是相对的dbc值.11. RELP: 残余激励线性预编码。
LTP: 长期预编码。
12. 空闲模式（idle mode）: 没有在通话，但仍然扎营在网络上。
从基站接收和解码BCH。
l 手机Camp on:Preferred list.QUSTION:1、小区的一个基站一般有几副天线？32、一副天线能否同时发射几个频道？如果不能，那么如何给一个小区同时提供几个频道？3、小区的一个控制信道（如BCCH）是否只能占用小区中一个载频的一个时隙（而不能变化信道或同时占用几个信道）？4、业务信道和控制信道能否同处于一个频道中？国内ＧＳＭ手机进网检测的测试标准目前我国ＧＳＭ手机进网检测执行的是１９９６年颁布的ＹＤ／Ｔ８８４－１９９６《９００ＭＨｚＴＤＭＡ数字蜂窝移动通信网移动台设备技术指标及测试方法》。
该标准是基于ＥＴＳＩＧＳＭ１１．１０的１２－１４章，主要规定了ＧＳＭ９００移动台无线收发信机的射频、音频指标的定义、要求及测试方法。
该标准除用于手机进网检测外，还广泛用于仲裁测试、性能测试以及手机厂家、运营单位、和维修部门对手机进行的检测。
该标准规定的主要指标有：发射机：－相位误差和频率误差－多径与干扰条件下的频率误差－发射机载频峰值功率与突发脉冲定时－输出射频频谱接收机：－坏帧指示性能－参考灵敏度－接收机适用的输入电平范围－同信道抑制－邻信道抑制－互调抑制－阻塞与杂散响应抑制杂散辐射音频测试：－发送灵敏度／频率响应－发送响度评定值－接收灵敏度／频率响应－接收响度评定值－侧音掩蔽评定值－电话声耦合损耗－失真－带外信号抑制－空闲信道噪声ＹＤ／Ｔ８８４－１９９６自颁布以来一致指导我国的ＧＳＭ手机检测，为保证国内进网和销售的ＧＳＭ手机质量起到了技术支持和保障作用。
但随着ＧＳＭ技术的不断发展，现在ＧＳＭ双频、多频手机已全面上市，手机的各项新业务新功能不断出现，该标准只覆盖９００ＭＨｚ一个频段，因此急需更新。
目前中国无线通信标准委员会（ＣＷＴＳ）正在研究制订新的标准。
国内ＧＳＭ手机进网检测的测试标准和技术要求目前国内对ＧＳＭ手机的进网检测采用抽样检测的方式进行。
手机厂家申请新型号的手机入网时，需按照信息产业部《电信设备进网审批管理办法》办理各项手续，信息产业部委托各地行业主管部门对申请入网的手机随机抽样５台，连同测试必须的附件，包括专用射频测试电缆、电池、充电器和说明书，一起封样送至信息产业部授权的检测中心进行检验。
基本功能测试包括：－位置登记－移动主叫通话－移动被叫通话－移动台挂机－切换3.3 时分多址(TDMA)帧结构（1）TDMA信道概念GSM中的信道分为物理信道和逻辑信道，一个物理信道就为一个时隙(TS)，而逻辑信道是根据BTS与MS之间传递的信息种类的不同而定义的不同逻辑信道。
这些逻辑信道映射到物理信道上传送。
从BTS到MS的方向称为下行链路，相反的方向称为上行链路。
逻辑信道又分为两大类，业务信道和控制信道。
①业务信道（TCH）：用于传送编码后的话音或客户数据，在上行和下行信道上，点对点（BTS对一个MS，或反之）方式传播。
②控制信道：用于传送信令或同步数据。
根据所需完成的功能又把控制信道定义成广播、公共及专用三种控制信道，它们又可细分为：广播信道（BCH）:---频率校正信道（FCCH）：携带用于校正MS频率的消息，下行信道，点对多点（BTS对多个MS）方式传播。
---同步信道（SCH）：携带MS的帧同步（TDMA帧号）和BTS的识别码（BSIC）的信息，下行信道，点对多点方式传播。
---广播控制信道（BCCH）：广播每个BTS的通用信息（小区特定信息）。
下行，点对多点方式传播。
公共控制信道（CCCH）:---寻呼信道（PCH）：用于寻呼（搜索）MS。
下行，点对多点方式传播。
---随机接入信道（RACH）：MS通过此信道申请分配一个独立专用控制信道（SDCCH），可作为对寻呼的响应或MS主叫／登记时的接入。
上行信道，点对点方式传播。
---允许接人信道（AGCH）：用于为MS分配一个独立专用控制信道（SDCCH）。
下行信道，点对点方式传播。
专用控制信道(DCCH)：---独立专用控制信道（SDCCH）：用在分配TCH之前呼叫建立过程中传送系统信令。
例如登记和鉴权在此信道上进行。
上行和下行信道，点对点方式传播。
---慢速随路控制信道（SACCH）：它与一个TCH或一个SDCCH相关，是一个传送连续信息的连续数据信息，如传送移动台接收到的关于服务及邻近小区的信号强度的测试报告。
这对实现移动台参与切换功能是必要的。
它还用于MS的功率管理和时间调整。
上行和下行信道，点对点方式传播。
---快速随路控制信道（FACCH）：它与一个TCH相关。
工作于借用模式，即在话音传输过程中如果突然需要以比SACCH所能处理的高得多的速度传送信令信息，则借用20ms的话音（数据）来传送。
这一般在切换时发生。
由于语音译码器会重复最后20ms的话音，因此这种中断不被用户查觉。
控制信道的配置是依据每小区（BTS）的载频（TRX）数而定的，见图3-7所示。
在使用6MHz带宽的情况下，每小区最多两个控制信道，当某小区配置一个载频时，仅需一个控制信道。
图3－7 小区信令信道配置（2）TDMA帧在TDMA中，每个载频被定义为一个TDMA帧，相当于FDMA系统中的一个频道，每帧包括8个时隙（TS0-7），要有TDMA 帧号，这是因为GSM的特性之一是客户保密性好，是通过在发送信息前对信息进行加密实现的。
计算加密序列的算法是以TDMA帧号为一个输入参数，因此每一帧都必须有一个帧号。
有了TDMA帧号，移动台就可判断控制信道TS0上传送的是哪一类逻辑信道。
TDMA帧号是以3.5小时（2715648个TDMA帧）为周期循环编号的。
每2715648个TDMA帧为一个超高帧，每一个超高帧又可分为2048个超帧，一个超帧持续时间为6.12s，每个超帧又是由复帧组成。
