通信管道建设技术规范

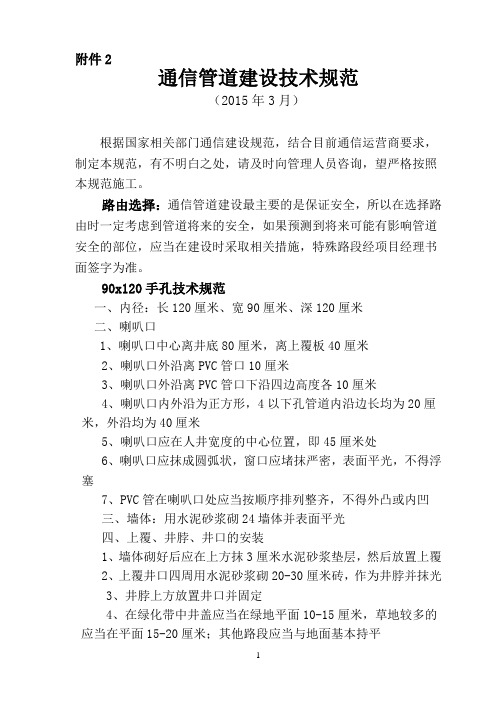

附件2通信管道建设技术规范（2015年3月）根据国家相关部门通信建设规范，结合目前通信运营商要求，制定本规范，有不明白之处，请及时向管理人员咨询，望严格按照本规范施工。

路由选择：通信管道建设最主要的是保证安全，所以在选择路由时一定考虑到管道将来的安全，如果预测到将来可能有影响管道安全的部位，应当在建设时采取相关措施，特殊路段经项目经理书面签字为准。

90x120手孔技术规范一、内径：长120厘米、宽90厘米、深120厘米二、喇叭口1、喇叭口中心离井底80厘米，离上覆板40厘米2、喇叭口外沿离PVC管口10厘米3、喇叭口外沿离PVC管口下沿四边高度各10厘米4、喇叭口内外沿为正方形，4以下孔管道内沿边长均为20厘米，外沿均为40厘米5、喇叭口应在人井宽度的中心位置，即45厘米处6、喇叭口应抹成圆弧状，窗口应堵抹严密，表面平光，不得浮塞7、PVC管在喇叭口处应当按顺序排列整齐，不得外凸或内凹三、墙体：用水泥砂浆砌24墙体并表面平光四、上覆、井脖、井口的安装1、墙体砌好后应在上方抹3厘米水泥砂浆垫层，然后放置上覆2、上覆井口四周用水泥砂浆砌20-30厘米砖，作为井脖并抹光3、井脖上方放置井口并固定4、在绿化带中井盖应当在绿地平面10-15厘米，草地较多的应当在平面15-20厘米；其他路段应当与地面基本持平五、井底：井底做10厘米混凝土基础并抹光六、人井应当按照图纸井号和通信运营商采购管道的管孔位置分别喷字喷色七、拉力环、积水罐、穿钉根据公司要求决定是否安装八、70X80X100和100X100X120等手孔技术规范基本相同九、尺寸一律为内经尺寸十、手孔建成后清理好井内卫生管道沟的开挖一、管道沟开挖宽度根据孔数处理，开挖深度最少为1米二、管道沟底部应当夯实、平整，不允许有石块等，避免损坏管材三、管材上面10厘米应当回填细土，管道沟填平后应当夯实四、清理好因为开挖管道沟造成的环境卫生PVC管材的安装一、要对每捆PVC管至少在两端进行绑扎二、接口一定要牢固，否则从接口处进水造成管道不通三、敷设PVC管应当尽量减少弯曲，过路口时应当用钢管或对PVC管进行水泥包封保护四、拉管必须对地下管线、燃气等进行探测，出现问题应当立即采取有效措施，尽量减少损失资料：管道竣工后应当及时上交准确的竣工资料，清点材料济南环球市政工程有限公司2015年3月日。

城域网通信管道工程施工技术规范通信管道工程，是通信线路网建设的重要组成部分，它具有线路隐蔽，安全稳固，使用年限长，不影响市容市貌，一次性投资大，施工技术要求高，施工周期长等特点。

为把城域网通信管道工程建设好，根据原《工信部通信管道工程建设施工技术规范》和《城域网通信管道工程设计》要求，特制定《移动城域网通信管道工程施工技术规范》。

一、通信管道路由复测、划线1.通信管道路由位置确定，有设计图纸的,严格按照设计图纸进行施工，在施工过程中，由于城建规划等不能按设计图纸施工的，应根据城建规划具体批复确定路由施工。

2.通信管道与其它管线（通信管道、水管、热力管道、煤气管道等）要保持一定距离，以确保通信管道安全，其具体间隔为：通信管道75公分，水管100公分，热力管道100公分，煤气管道100公分，通信管道与上述管道交越时，要求交越最小空距大于25公分，如不能满足上述条件时，应采取保护措施。

3.管道路由确定后，要进行划线（双线），并确定人（手）孔的位置，对施工过程中容易发生的问题，（如：交通、安全、防水等）采取相应措施。

二、挖沟、开槽通信管道沟槽开挖可采用人工和机械开挖两种。

1.沟槽深度一般为：管道上方距地面120公分，沟底宽为60公分，沟口宽为80公分，如属合建管道，按设计要求施工。

2.管道坡度：管道敷设应有一定坡度，以利渗入管道内的地下水流入人孔，其坡度应控制在千分之三左右，可作成“一子坡”或“人字坡”。

3.管道在铺管前要做到沟直、底平、不得有砖石、灰渣、瓦砾等，必要时应铺细沙，其厚度为10公分。

4.如遇特殊地段不能开槽挖沟，可按设计要求和具体情况，经建设单位同意，采取顶管方式，顶管深度应符合规范要求。

除有特殊说明外，所有管道均采用素土夯实。

5.在纵剖面上管道，如果由于躲避障碍物不能直接建筑时，可使管道折向两段向下平滑地弯曲，以利渗水流向人孔。

而不得向上弯曲(“U”弯)。

铺设有承口的塑料管或钢管管道时承口一律朝向下坡。

通信管道工程施工及验收规范是为了保证通信管道工程建设质量、安全、进度和投资控制等目标而制定的技术规范。

本规范适用于新建、扩建、改建通信管道工程的施工和验收。

一、施工前的准备工作1. 设计文件和技术规范：施工单位应熟悉设计文件和技术规范，确保施工过程中的各项指标符合设计要求。

2. 施工组织设计：施工单位应编制施工组织设计，明确施工方法、工艺流程、施工进度计划、质量保证措施、安全防护措施等。

3. 施工人员培训：施工单位应对施工人员进行技术培训和安全教育，确保施工人员具备相应的技能和安全意识。

4. 施工设备和材料准备：施工单位应准备施工所需的设备、工具和材料，并确保其质量符合要求。

二、施工过程中的质量控制1. 材料检验：施工单位应按照设计文件和技术规范的要求，对进场的材料进行检验，发现问题应及时处理。

2. 施工工艺：施工单位应按照设计文件和技术规范的要求，采用正确的施工工艺，确保施工质量。

3. 施工记录：施工单位应做好施工过程中的记录，包括施工日志、隐蔽工程验收记录、质量检查记录等。

4. 施工验收：施工单位应按照设计文件和技术规范的要求，对施工过程进行自检、互检和专职检验，确保施工质量符合要求。

三、竣工验收1. 竣工文件：施工单位应编制竣工文件，包括竣工图纸、施工总结、质量保证资料等。

2. 竣工验收：施工单位应按照设计文件和技术规范的要求，组织竣工验收，对工程质量、安全、进度和投资控制等进行评估。

3. 竣工验收合格标准：竣工验收应符合设计文件和技术规范的要求，各项指标达到优良等级。

四、施工安全防护1. 施工安全：施工单位应制定施工安全防护措施，确保施工过程中人员安全和设备完好。

2. 防火安全：施工单位应制定防火安全措施，确保施工过程中的火灾隐患得到有效控制。

3. 环境保护：施工单位应采取措施，减少施工过程中的环境污染。

五、施工过程中的协调与沟通1. 施工单位与建设单位、设计单位、监理单位之间的协调与沟通，确保施工过程中的问题得到及时解决。

通信管道工程施工及验收技术规范一、前言随着信息化时代的到来，通信管道工程的建设和施工变得越来越重要。

通信管道工程不仅关乎通信设备的运行效率，还直接关系到通信网络的稳定性和安全性。

因此，通信管道工程施工及验收技术规范显得尤为重要。

本文将对通信管道工程的施工及验收技术规范进行详细阐述，以期为相关从业人员提供参考。

二、通信管道工程施工技术规范1. 施工前准备在进行通信管道工程施工前，必须进行充分的施工前准备工作。

首先，要对施工现场进行仔细的勘察和测量，确保施工的准确性和安全性。

其次，要制定详细的施工方案和施工进度计划，确保施工工作有条不紊地进行。

同时，要做好施工人员的技术培训和安全教育工作，提高施工人员的安全意识和技术水平。

2. 施工材料选择在进行通信管道工程施工时，必须选择优质的施工材料，以确保通信管道的质量和耐久性。

在选择管道材料时，要考虑其耐腐蚀性能、耐压性能和耐磨性能等方面的指标。

同时，要对施工材料进行严格的质量检验和验收，确保施工材料的质量达标。

3. 施工工艺控制在进行通信管道工程施工时，必须严格控制施工工艺，确保施工质量和施工安全。

首先，要严格按照施工图纸和施工方案进行施工，确保施工的准确性和规范性。

其次，要严格控制施工过程中的各项参数，确保施工的稳定性和安全性。

同时，要加强对施工现场的管理和监督，确保施工的有序进行。

4. 施工质量验收在通信管道工程施工完成后，必须进行严格的施工质量验收工作，确保施工质量达标。

首先，要对通信管道的尺寸、平整度和垂直度等进行详细的检查和测量，确保通信管道的准确性和规范性。

其次，要对通信管道的密封性和耐压性进行严格的检测和测试，确保通信管道的安全性和可靠性。

同时，要对施工材料和施工工艺进行全面的检查和评估，确保施工质量符合相关标准和规范。

三、通信管道工程验收技术规范1. 验收标准制定在进行通信管道工程验收时，必须制定详细的验收标准，以确保验收工作的科学性和规范性。

XX县XX路新建通信管道技术要求与施工规范一、管道建设标准、措施及要求管道施工，必须按照工业和信息化部现行标准进行，并满足以下要求：1、施工复测（1）复核管道的具体路由、确定施工方式、环境条件等。

（2）核定管道穿越障碍物需采取防护措施地段的具体位置和处理措施。

（3）复测路由的距离、人（手）孔位置程式、并核对孔间距离。

（4）确定引上管位置、并复核程式及数量。

（5）因环境变化必须对设计单位明确的设计标准进行修改时，由施工单位提出具体意见经设计单位、建设单位同意确定。

2、管道沟的开挖管道沟的开挖直接影响着道路交通、沿线建筑物以及施工人员的安全；同时，关系着工程的土方量，所以开挖管道沟是管道施工的重要环节。

1）、本期工程采用斜坡沟槽管道由于施工期较长，一般都考虑斜坡挖沟。

挖沟时采用的坡度应根据土质而定。

详见下表。

土壤中管道沟壁的坡度表土壤种类垂直：水平沟深＜2m 2m＜沟深＜3m粘土1：0.1 1：0.15 砂质粘土1：0.15 1：0.25 砂质垆坶1：0.25 1：0.5 瓦砾，卵石1：0.5 1：0.75 炉渣，回填土1：0.75 1：12)、管道沟槽在施工过程中的保护措施在以下情况下挖掘沟槽应考虑加设保护措施，以防沟槽侧壁坍塌。

○1土质较差（如填土、瓦砾、砂土等），且地下水位高于沟底。

○2沟深大于1.5m，沟边距房屋边缘的水平距离小于1.5m。

○3挖沟深度较大（＞3m），且土质较松散。

○4沟深虽不超过3m，但土质松散，采用一般的斜坡断面仍不能保证斜壁不发生坍塌。

○5横穿车行道施工，沟顶搭架临时通道，且来往车辆频繁。

○6和管路平行接近的其他管线，虽不暴露在所挖的沟内，但距沟壁很近（＜0.3m时）。

○7管道沟的保护一般采用管道沟护土板。

3）、管道沟槽的计算管道及人孔的宽度与所设管孔的断面组合和管道的埋深以及不同土壤性质有关。

若管道的基础为D，则沟底的宽度为：B＝D+2a＝D＋30，a值一般不小于0.15m，D值为管孔底宽＋0.1m。

通信架空、管道、直埋光缆线路工程施工规范的安装拉线的安装应符合设计要求，保证线路的安全性和稳定性。

在施工过程中，应特别注意拉线的张力，避免过度张力导致线路断裂或变形。

拉线的安装应按照以下步骤进行：①确定拉线的位置和长度，根据设计要求选择适当的拉线材料和规格。

②在电杆上钻孔，安装钢丝绳或其他拉线材料，并通过张拉器进行张力校验。

③在拉线两端安装拉线卡，保证拉线的固定性和稳定性。

④在拉线的弯曲处安装拉线夹，避免拉线过度弯曲导致线路受损。

4)线路敷设线路敷设应按照设计要求进行，保证线路的安全性和稳定性。

在施工过程中，应特别注意线路的弯曲半径和张力，避免过度弯曲或张力过大导致线路断裂或变形。

线路敷设应按照以下步骤进行：①确定线路的位置和长度，根据设计要求选择适当的光缆材料和规格。

②在电杆上安装光缆夹，保证光缆的固定性和稳定性。

③在光缆弯曲处安装光缆夹，避免光缆过度弯曲导致线路受损。

④在光缆终点处安装光缆盒，保护光缆的末端。

第二部分管道光缆线路工程施工规范管道光缆线路工程施工规范主要适用于在城市道路、桥梁、隧道等地段敷设光缆的情况。

在施工过程中，应特别注意管道的质量和光缆的保护，避免管道破损或光缆受损。

管道光缆线路工程施工应按照以下步骤进行：1、管道敷设管道敷设应按照设计要求进行，保证管道的质量和稳定性。

在施工过程中，应特别注意管道的深度和坡度，避免管道破损或积水。

2、光缆敷设光缆敷设应按照设计要求进行，保证光缆的保护和稳定性。

在施工过程中，应特别注意光缆的弯曲半径和张力，避免过度弯曲或张力过大导致光缆断裂或变形。

3、管道封闭管道敷设完成后，应及时进行封闭，保证管道的完整性和稳定性。

在封闭过程中，应特别注意管道的密封性和防水性，避免管道破损或积水。

第三部分直埋光缆线路工程施工规范直埋光缆线路工程施工规范主要适用于在土地、草地、水田等地段敷设光缆的情况。

在施工过程中，应特别注意土地的质量和光缆的保护，避免土地塌陷或光缆受损。

通信管道工程施工标准及验收技术规范一器材检验一．水泥及水泥制品（1）各种标号的水泥应符合国家规定的质量标准，工程施工中不得使用过期的水泥，严禁使用受潮变质的水泥。

（2）水泥凡无产品出产证明或无标记的以及存储时间超过三个月或有变质迹象的,使用前，均应进行试验签订，依据签订情况确定使用方案或另行更换。

（3）钢材的材质、规格、型号应符合设计文件的规定,不得有锈片剥落或严重锈蚀。

（4）管材的材质、规格、型号应符合设计文件规定，管的内径负偏差应不大于1毫米，管孔的内壁应光滑无节疤、无裂缝。

（5）各种管材的管身及管口不得变形，接续配件齐全有效，承插管的承口内径应与插口外径吻合.（6）各种铁件的材质规格及防锈处理等均应符合质量标准,不得有歪斜、扭曲｜、飞刺、断裂或破损，铁件的防锈处理和—曾均完整，表面光洁，无脱落、无气泡等缺陷.（7）人(手)孔铁盖装置(包括外内盖口圈的规格应符合标准图的规定，铁盖与口圈应吻合，盖合后应平稳、不翘动，铁盖的外缘与口圈的内缘间隙应大于3mm，铁盖与口圈盖合后，铁盖边缘应高于口圈1—3毫米。

（8）人(手）孔内装设的铁支架及电缆托板应用铸钢或型钢制成，不得用铸铁制造。

（9）人（手）孔内设置的拉力环（拉缆)环，应用φ16普通碳素钢制造，全部做镀锌处理，不应有裂纹、节瘤、锻接等缺陷。

（10）通信管道工程用的石料，应符合下列规定,石料中不得有树叶、草根、木屑等杂物。

（11）通信管道工程用水，应使用可供饮用的水，不得使用工业废污水及含有硫化物的泉水.二工程测量（1）施工前必须依据设计图纸和现有交底的控制据点进行通信管道及人（手)孔位置的复测,并按施工需要应钉设据点.复测钉设的桩板应符合下列规定:⑴自人（手）孔中心3—5米处开始，沿管线每隔20—25米宜设一桩（板)。

⑵桩点设置应牢固,顶部宜与地面平齐。

三土方工程1．通信管道施工中，遇到不稳定土壤或有腐蚀性的土壤时，施工单位及时提出，待有关单位处理后可继续施工。

项目经理培训教材通信管道工程施工及验收技术规范讲义通信管道工程施工及验收技术规范讲义1.概述（P1）通信管道工程施工及验收技术规范（以下简称规范），是新建通信管道工程施工中质量检验、随工检验和竣工验收等工作的技术依据。

并适用于通信管道的改建、扩建工程。

未列入本规范（YD5103-2003）的非常规标准（规格），应按工程设计图纸有关规定办理。

1.1常用通信管道类型目前常用通信管道按所用管材可分为三类：其中PVC-U 塑管管道用本地网通信管道，HIPE 硅芯管多用于长途通信光缆塑料管道工程。

光缆采用气吹法敷设。

1.2通信管道工程施工流程监控工程施工合同页脚内容- 3 -通信管道施工流程图1.3通信管道工程常用术语（1）水泥标号：通信管道工程常用水泥标号分三种：①P0.27.5（软练325＃）②P0.32.5（软练425＃）③P0.42.5（软练525＃）（2）混凝土标号：普通混凝土标号分为C10、C15、C20、C25、C30五种。

（每立方米配合比见附表）（3）水泥沙浆标号：分为M2.5、M5、M7.5、M10及素浆五种。

（每立方米配合比见附表）（4）标高：用水平仪测得的某点的标杆高度。

（相对于水准点）（5）高程：用水平仪测得的两点标高的差值。

（6）水准点：测量标高时选定的基准点。

（7）红线：城市道路规划所给各类地下管线的断面位置。

2．器材检验2.1一般规定2.1.1通信管道工程所用的器材规格、程式及质量应由施工单位在使用前进行严格检验。

发现质量问题应及时处理。

2.1.2凡有出厂证明的器材，经检验发现问题时，应做质量技术鉴定后处理；凡无出厂证明的器材，禁止在工程中使用。

严禁使用质量不合格或不符合设计要求的器材。

2.2通信管道工程主要器材2.2.1通信管道工程中水泥预制品主要有水泥管块、通道盖板、手孔盖板、人孔上覆等。

水泥预制品生产前，须按水泥类别、标号及混凝土标号做至少一组（三块）混凝土试块。

2.3塑料管材管道工程中塑料管材的质量、规格、型号应符合设计文件的规定。
