扶梯新检规防护挡板要求及示例

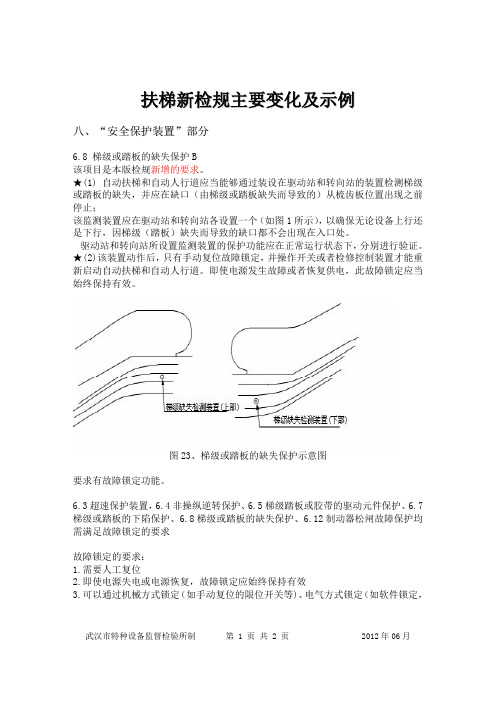

扶梯新检规主要变化及示例八、“安全保护装置”部分6.8 梯级或踏板的缺失保护B该项目是本版检规新增的要求。

★(1) 自动扶梯和自动人行道应当能够通过装设在驱动站和转向站的装置检测梯级或踏板的缺失，并应在缺口（由梯级或踏板缺失而导致的）从梳齿板位置出现之前停止；该监测装置应在驱动站和转向站各设置一个（如图1所示），以确保无论设备上行还是下行，因梯级（踏板）缺失而导致的缺口都不会出现在入口处。

驱动站和转向站所设置监测装置的保护功能应在正常运行状态下，分别进行验证。

★(2)该装置动作后，只有手动复位故障锁定，并操作开关或者检修控制装置才能重新启动自动扶梯和自动人行道。

即使电源发生故障或者恢复供电，此故障锁定应当始终保持有效。

图23、梯级或踏板的缺失保护示意图要求有故障锁定功能。

6.3超速保护装置，6.4非操纵逆转保护、6.5梯级踏板或胶带的驱动元件保护、6.7梯级或踏板的下陷保护、6.8梯级或踏板的缺失保护、6.12制动器松闸故障保护均需满足故障锁定的要求故障锁定的要求：1.需要人工复位2.即使电源失电或电源恢复，故障锁定应始终保持有效3.可以通过机械方式锁定（如手动复位的限位开关等)、电气方式锁定（如软件锁定，储存在EPROM中可失电保存）等方式实现。

图24、梯级或踏板的缺失保护示例★ 6.9 扶手带速度偏离保护B该项目是本版检规新增的要求。

应当设置扶手带速度监控装置，在自动扶梯和自动人行道运行时，当扶手带速度偏离梯级、踏板或者胶带实际速度大于-15%且持续时间大于15s时，该装置应当使自动扶梯或自动人行道停止运行。

6.10 多台连续且无中间出口的自动扶梯或自动人行道停止保护B该项目是本版检规新增的要求。

多台连续且无中间出口或中间出口被建筑出口(例如闸门、防火门)阻挡的自动扶梯或自动人行道，其中的任意一台停止运行时其他各台应当同时停止。

其目的是在一台设备停止运行的情况下，防止乘客因未能及时疏散，造成相互踩踏、挤压等伤害。

附件2新版检规修订项目检验要求关于贯彻实施自动扶梯和自动人行道新版标准与检验规则有关事宜的通知质检特函〔2012〕28号各省、自治区、直辖市质量技术监督局，各有关单位：为了更好地贯彻执行国家标准《自动扶梯和自动人行道的制造与安装安全规范》（GB16899－2011，2011年7月29日发布并实施，过渡期至2012年7月31日，以下简称新版标准）和特种设备安全技术规范《电梯监督检验和定期检验规则—自动扶梯与自动人行道》（TSG T7005-2012，2012年7月1日起施行，以下简称新版检规），经商国家标准委工业标准一部，现提出如下实施意见：一、关于产品供应执行的标准版本(一)自动扶梯和自动人行道（以下简称扶梯）供需双方于新版标准批准发布实施日期2011年7月29日（不含）之前首次签订扶梯供货、安装或者改造正式合同，或者已经通过公开招投标确定中标及供货，但迟后（最迟2011年10月29日前）才首次签订扶梯供货、安装或者改造正式合同的，可以按照1997版GB16899标准（以下简称旧版标准）供应扶梯产品。

(二)扶梯供需双方于2011年7月29日（含）之后签订电梯供货、安装或改造正式合同的，如合同中约定交货期在2012年7月31日（含）之前的，可以按照合同约定的标准版本供应扶梯产品；如合同没有约定执行标准的版本，也可以按照旧版标准供应扶梯产品；如合同约定的交货期在2012年7月31日（不含）之后的，必须按照新版标准供应扶梯产品。

(三)符合以上要求按照旧版标准供应扶梯产品的项目，由扶梯制造、安装或者改造单位填写《执行旧版标准合同项目情况备案表》(见附件)，于2012年5月31日前，一次性报告扶梯安装地负责特种设备使用登记的质监部门。

各地质监部门可对备案的合同项目进行抽查确认，发现不符合规定的予以纠正。

二、关于执行新版标准扶梯的型式试验和制造许可(一)凡取得扶梯项目制造许可的单位，应当尽快约请电梯型式试验机构，进行执行新版标准扶梯的型式试验。

电扶梯护栏安全要求摘要电扶梯是现代化城市交通网络的重要组成部分，其安全问题直接关系到公众的安全和生命财产安全。

在电扶梯的使用中，护栏作为扶手侧边的重要设施，不仅方便用户借助，还起到了保护用户安全的作用。

因此，电扶梯的护栏安全要求必须得到足够的重视。

护栏安全要求1.护栏的高度根据国家标准《电梯及自动扶梯安全规范》，电扶梯护栏的高度一般应该在1000mm左右，可适当根据实际情况作调整。

2.护栏的尺寸电扶梯护栏的尺寸应该能够让乘客方便地把手扶住护栏。

如果尺寸太小，会对乘客的乘坐安全构成威胁。

同时，护栏的长度要保证在整个扶梯的范围内，不得存在缺口或高低不平的情况。

3.护栏的结构电扶梯护栏的结构应该符合国家标准《电梯及自动扶梯安全规范》中的要求，并且要紧固牢固，不能出现松动、摇晃等问题。

另外，护栏的形状也应该符合人体工学原理，在握把的位置和形状上应该符合人手的自然状态，使得乘客能够更加自如地握住护栏，减少因使用不便造成的安全隐患。

4.护栏的材质电扶梯护栏的材质应该具有其特定的要求，首先，要保证护栏的通透性，使得用户能够看见周围的环境。

其次，材质应该符合国家标准，如能够耐磨、防滑、抗静电等，从而避免因材料自身的问题造成的安全隐患。

同时，在电扶梯护栏的安装过程中，应该注意材料的选择和安装的质量。

5.护栏的安装电扶梯护栏的安装是一个非常重要的环节，护栏的安装质量直接关系到其使用的安全。

首先，在护栏安装之前，应该根据具体情况进行量具，确定护栏的尺寸和安装位置。

其次，在安装过程中，需要对护栏的固定和紧固的螺母进行检查和确认。

另外，护栏和扶手两侧的间距应该满足国家标准的要求。

结论电扶梯护栏的安全是电扶梯使用安全的重要组成部分。

在护栏的设计、生产、安装过程中，需要严格遵守国家标准，从根源上避免因为使用不当、错误的安装或差劣材料等问题造成的安全隐患。

同时，在电扶梯使用和维护过程中，也需要进行定期的检查和保养，及时发现和解决问题。

----------------------------精品word 文档 值得下载 值得拥有--------------------------------------------------------------------------精品word 文档 值得下载 值得拥有---------------------------------------------- 新版检规修订项目检验要求附件2关于贯彻实施自动扶梯和自动人行道新版标准与检验规则有关事宜的通知质检特函〔2012〕28号各省、自治区、直辖市质量技术监督局，各有关单位：为了更好地贯彻执行国家标准《自动扶梯和自动人行道的制造与安装安全规范》（GB16899－2011，2011年7月29日发布并实施，过渡期至2 012年7月31日，以下简称新版标准）和特种设备安全技术规范《电梯监督检验和定期检验规则—自动扶梯与自动人行道》（TSG T7005-2012，20 12年7月1日起施行，以下简称新版检规），经商国家标准委工业标准一部，现提出如下实施意见：一、关于产品供应执行的标准版本(一)自动扶梯和自动人行道（以下简称扶梯）供需双方于新版标准批准发布实施日期2011年7月29日（不含）之前首次签订扶梯供货、安装或者改造正式合同，或者已经通过公开招投标确定中标及供货，但迟后（最迟2011年10月29日前）才首次签订扶梯供货、安装或者改造正式合同的，可以按照1997版GB16899标准（以下简称旧版标准）供应扶梯产品。

(二)扶梯供需双方于2011年7月29日（含）之后签订电梯供货、安装或改造正式合同的，如合同中约定交货期在2012年7月31日（含）之前的，可以按照合同约定的标准版本供应扶梯产品；如合同没有约定执行标准的版本，也可以按照旧版标准供应扶梯产品；如合同约定的交货期在2012年7月31日（不含）之后的，必须按照新版标准供应扶梯产品。

----------------------------精品word文档值得下载值得拥有----------------------------------------------(三)符合以上要求按照旧版标准供应扶梯产品的项目，由扶梯制造、安装或者改造单位填写《执行旧版标准合同项目情况备案表》(见附件)，于20 12年5月31日前，一次性报告扶梯安装地负责特种设备使用登记的质监部门。

对于电梯扶手现在还需安装防攀爬装置。

公共场所的电梯上，不乏见到追逐玩耍的小孩。

虽然不少自动扶梯旁都挂有“严禁攀爬玩耍”、“小孩必须在大人监护下乘坐”等醒目标志，但电梯扶手防攀爬装置的安装，也将降低事故发生的风险。

凡是与墙相邻超过12.5厘米时，在自动扶梯或自动人行道的上、下端部应当安装阻挡的装置，以防止人员进入外盖板区域，从而发生坠落等事故。

扶手带外缘与楼板或其他扶梯的间距凡是小于40厘米的，都应在其与楼板的交叉处、其他扶梯之间设置一个高度不小于30厘米的无锐利边缘的垂直固定封闭防护挡板，并延伸到扶手带下缘至少2.5厘米。

”
新规才开始执行，很多地方安装有防攀爬设置的自动扶梯还不多见。

防爬装置位于地平面上方约1米处，下部要与外盖板相交，平行于外盖板方向上的延伸长度最小应达到1米，并确保在此长度范围内无踩脚处，而这个挡板的高度应至少与扶手带表面齐平。

同时为杜绝乘坐下行扶梯时“滑行”的行为，防滑装置的安装也列入了此次的新检规。

“当自动扶梯或倾斜式自动人行道和相邻的墙之间装有接近扶手高度的扶手盖板，且建筑物和扶手带中心之间的距离大于30厘米时，就应安装防滑行装置。

”
防碰挡板和扶梯防攀爬装置采用亚克力制作，质量符合新国标标准，
防夹装置：的刚性部分最小应该有1.8厘米，最大不得超过2.5厘米，而柔性部分，也就是我们看到的刷毛，最小应为1.5厘米，最大不能超过3厘米，凡是没有达到这一标准的，都属于不规范的。

刷毛没有与梯级表面形成最小25°的倾斜角，也是不规范行为之一。

新检规要求与梯级表面的距离应在2.5厘米至5.5厘米之间。
