气敏传感器及信号调理电路

传感器信号调理电路传感器信号调理电路传感器信号调理电路信号调理往往是把来自传感器的模拟信号变换为用于数据采集、控制过程、执行计算显示读出和其他目的的数字信号。

模拟传感器可测量很多物理量，如温度、压力、力、流量、运动、位置、PH、光强等。

通常，传感器信号不能直接转换为数字数据，这是因为传感器输出是相当小的电压、电流或电阻变化，因此，在变换为数字数据之前必须进行调理。

调理就是放大，缓冲或定标模拟信号，使其适合于模/数转换器(ADC)的输入。

然后，ADC对模拟信号进行数字化，并把数字信号送到微控制器或其他数字器件，以便用于系统的数据处理。

此链路工作的关键是选择运放，运放要正确地接口被测的各种类型传感器。

然后，设计人员必须选择ADC。

ADC应具有处理来自输入电路信号的能力，并能产生满足数据采集系统分辨率、精度和取样率的数字输出。

传感器传感器根据所测物理量的类型可分类为：测量温度的热电偶、电阻温度检测器(RTD)、热敏电阻；测量压力或力的应变片；测量溶液酸碱值的PH电极；用于光电子测量光强的PIN光电二极管等等。

传感器可进一步分类为有源或无源。

有源传感器需要一个外部激励源(电压或电流源)，而无源传感器不用激励而产生自己本身的电压。

通常的有源传感器是RTD、热敏电阻、应变片，而热电偶和PIN二极管是无源传感器。

为了确定与传感器接口的放大器所必须具备的性能指标，设计人员必须考虑传感器如下的主要性能指标：·源阻抗——高的源阻抗大于100KΩ——低的源阻抗小于100Ω·输出信号电平——高信号电平大于500mV满标——低信号电平大于100mV满标·动态范围在传感器的激励范围产生一个可测量的输出信号。

它取决于所用传感器类型。

放大器功用放大器除提供dc信号增益外，还缓冲和定标送到ADC之前的传感器输入。

放大器有两个关键职责。

一个是根据传感器特性为传感器提供合适的接口。

另一个职责是根据所呈现的负载接口ADC。

信号调理电路信号调理电路就是信号处理电路，把模拟信号变换为用于数据采集、控制过程、执行计算显示读出或其他目的的数字信号。

是指利用内部的电路，如滤波器、转换器、放大器等来改变输入的讯号类型并输出。

在实际应用中工业信号有些是高压，过流，浪涌等，不能被系统正确识别，必须调整理清。

信号调理电路原理信号调理电路往往是把来自传感器的模拟信号变换为用于数据采集、控制过程、执行计算显示读出和其他目的的数字信号。

模拟传感器可测量很多物理量，如温度、压力、力、流量、运动、位置、PH、光强等。

但是传感器信号不能直接转换为数字数据，因为传感器输出是相当小的电压、电流或变化，因此，在变换为数字数据之前必须进行调理。

调理就是放大，缓冲或定标模拟信号，使其适合于模/数转换器（ADC）的输入。

然后，ADC对模拟信号进行数字化，并把数字信号送到微控制器或其他数字器件，以便用于系统的数据处理。

信号调理电路技术1.放大放大器提高输入信号电平以更好地匹配模拟－数字转换器（ADC）的范围，从而提高测量精度和灵敏度。

此外，使用放置在更接近信号源或转换器的外部信号调理装置，可以通过在信号被环境噪声影响之前提高信号电平来提高测量的信号－噪声比。

2.衰减衰减，即与放大相反的过程，在电压（即将被数字化的）超过数字化仪输入范围时是十分必要的。

这种形式的信号调理降低了输入信号的幅度，从而经调理的信号处于ADC范围之内。

衰减对于测量高电压是十分必要的。

3.隔离隔离的信号调理设备通过使用变压器、光或电容性的耦合技术，无需物理连接即可将信号从它的源传输至测量设备。

除了切断接地回路之外，隔离也阻隔了高电压浪涌以及较高的共模电压，从而既保护了操作人员也保护了昂贵的测量设备。

4.多路复用通过多路复用技术，一个测量系统可以不间断地将多路信号传输至一个单一的数字化仪，从而提供了一种节省成本的方式来极大地扩大系统通道数量。

多路复用对于任何高通道数的应用是十分必要的。

5.过滤滤波器在一定的频率范围内去处不希望的噪声。

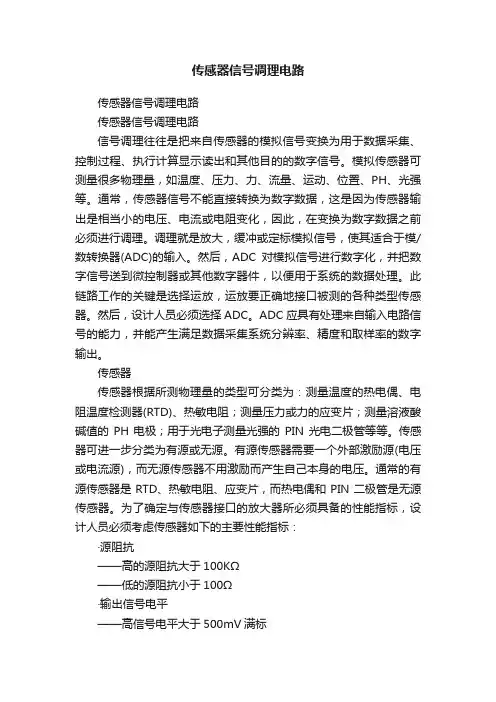

传感器信号调理电路传感器信号调理电路信号调理往往是把来自传感器的模拟信号变换为用于数据采集、控制过程、执行计算显示读出和其他目的的数字信号。

模拟传感器可测量很多物理量，如温度、压力、力、流量、运动、位置、PH、光强等。

通常，传感器信号不能直接转换为数字数据，这是因为传感器输出是相当小的电压、电流或电阻变化，因此，在变换为数字数据之前必须进行调理。

调理就是放大，缓冲或定标模拟信号，使其适合于模/数转换器(ADC)的输入。

然后，ADC对模拟信号进行数字化，并把数字信号送到微控制器或其他数字器件，以便用于系统的数据处理。

此链路工作的关键是选择运放，运放要正确地接口被测的各种类型传感器。

然后，设计人员必须选择ADC。

ADC应具有处理来自输入电路信号的能力，并能产生满足数据采集系统分辨率、精度和取样率的数字输出。

传感器传感器根据所测物理量的类型可分类为：测量温度的热电偶、电阻温度检测器(RTD)、热敏电阻；测量压力或力的应变片；测量溶液酸碱值的PH电极；用于光电子测量光强的PIN光电二极管等等。

传感器可进一步分类为有源或无源。

有源传感器需要一个外部激励源(电压或电流源)，而无源传感器不用激励而产生自己本身的电压。

通常的有源传感器是RTD、热敏电阻、应变片，而热电偶和PIN二极管是无源传感器。

为了确定与传感器接口的放大器所必须具备的性能指标，设计人员必须考虑传感器如下的主要性能指标：·源阻抗——高的源阻抗大于100KΩ——低的源阻抗小于100Ω·输出信号电平——高信号电平大于500mV满标——低信号电平大于100mV满标·动态范围在传感器的激励范围产生一个可测量的输出信号。

它取决于所用传感器类型。

放大器功用放大器除提供dc信号增益外，还缓冲和定标送到ADC之前的传感器输入。

放大器有两个关键职责。

一个是根据传感器特性为传感器提供合适的接口。

另一个职责是根据所呈现的负载接口ADC。

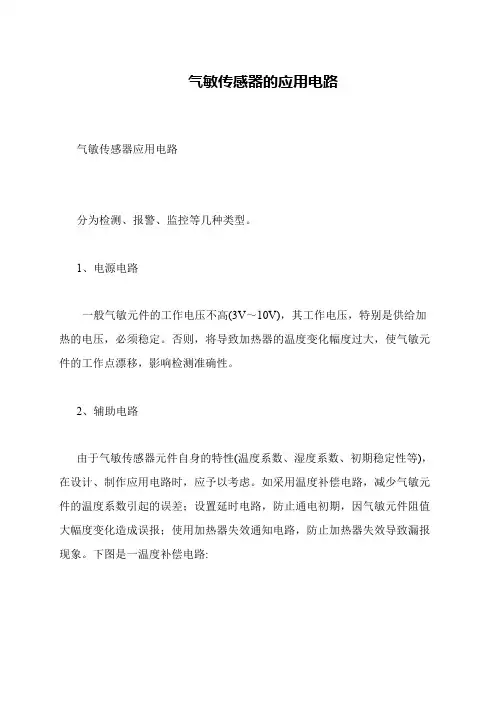

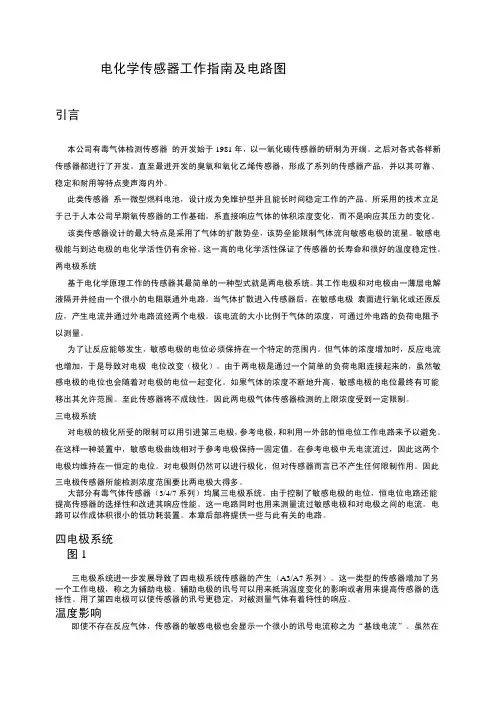

气敏传感器的应用电路
 气敏传感器应用电路
 分为检测、报警、监控等几种类型。

 1、电源电路
 一般气敏元件的工作电压不高(3V～10V)，其工作电压，特别是供给加热的电压，必须稳定。

否则，将导致加热器的温度变化幅度过大，使气敏元件的工作点漂移，影响检测准确性。

 2、辅助电路
 由于气敏传感器元件自身的特性(温度系数、湿度系数、初期稳定性等)，在设计、制作应用电路时，应予以考虑。

如采用温度补偿电路，减少气敏元件的温度系数引起的误差；设置延时电路，防止通电初期，因气敏元件阻值大幅度变化造成误报；使用加热器失效通知电路，防止加热器失效导致漏报现象。

下图是一温度补偿电路:。

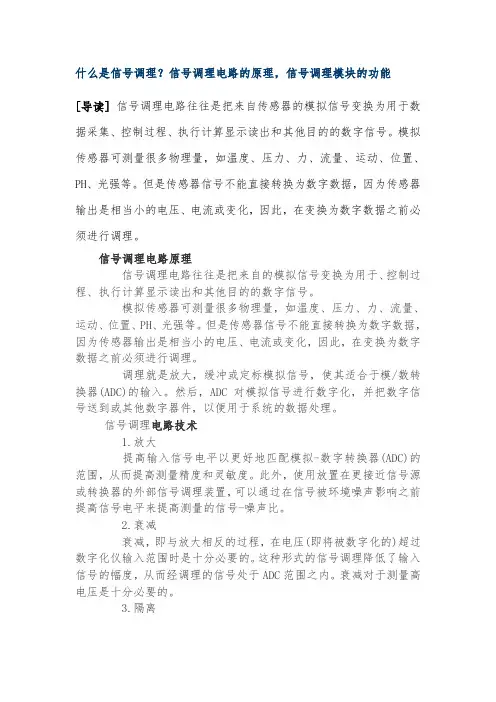

什么是信号调理？信号调理电路的原理，信号调理模块的功能[导读] 信号调理电路往往是把来自传感器的模拟信号变换为用于数据采集、控制过程、执行计算显示读出和其他目的的数字信号。

模拟传感器可测量很多物理量，如温度、压力、力、流量、运动、位置、PH、光强等。

但是传感器信号不能直接转换为数字数据，因为传感器输出是相当小的电压、电流或变化，因此，在变换为数字数据之前必须进行调理。

信号调理电路原理信号调理电路往往是把来自的模拟信号变换为用于、控制过程、执行计算显示读出和其他目的的数字信号。

模拟传感器可测量很多物理量，如温度、压力、力、流量、运动、位置、PH、光强等。

但是传感器信号不能直接转换为数字数据，因为传感器输出是相当小的电压、电流或变化，因此，在变换为数字数据之前必须进行调理。

调理就是放大，缓冲或定标模拟信号，使其适合于模/数转换器(ADC)的输入。

然后，ADC对模拟信号进行数字化，并把数字信号送到或其他数字器件，以便用于系统的数据处理。

信号调理电路技术1.放大提高输入信号电平以更好地匹配模拟-数字转换器(ADC)的范围，从而提高测量精度和灵敏度。

此外，使用放置在更接近信号源或转换器的外部信号调理装置，可以通过在信号被环境噪声影响之前提高信号电平来提高测量的信号-噪声比。

2.衰减衰减，即与放大相反的过程，在电压(即将被数字化的)超过数字化仪输入范围时是十分必要的。

这种形式的信号调理降低了输入信号的幅度，从而经调理的信号处于ADC范围之内。

衰减对于测量高电压是十分必要的。

3.隔离隔离的信号调理设备通过使用变压器、光或电容性的耦合技术，无需物理连接即可将信号从它的源传输至测量设备。

除了切断接地回路之外，隔离也阻隔了高电压浪涌以及较高的共模电压，从而既保护了操作人员也保护了昂贵的测量设备。

4.多路复用通过多路复用技术，一个测量系统可以不间断地将多路信号传输至一个单一的数字化仪，从而提供了一种节省成本的方式来极大地扩大系统通道数量。

第五章可燃性气体抠借电路町燃性气体检测报警装置广泛应用在国民经济的各个领域.同时在人们的日常生活中. 在保证家庭安全方面也起到了不可忽视的作用。

本章将对可燃性气体检测报警的基本知识及 i荃实用报警电路进行介绍。

第一节可燃性气体检测报警基本知识-x可燃性r体检测用传感器可燃性气体检测用传想赭乂称为气体传感器或气峨元件，主察用于工业中天然气、煤气、石油化工等部门的易燃、易爆.有毒、有害气体的呛滞，并进行自动控制及安全报警。

二、可燃性气体检测及报畫装■的便用1.气敏元件的安装可燃性气体粉测及报警装置中的主要器件为气救元件.它可以将某种气体浓度的变化转换为由信号并送井善由跌.閃曲.峠峪云件常1方46获口独韭张宜曹口右冷培一木3血出第二节燃气熄火报警电路一、燃气熄火报畫霍燃气灶的火焰如眾发生非正常的熄灭. 往往会形成可燃性气体犬量泄漏〉如未及时发现，将可能发生安全亭故，逍成不必要的拥失「燃气熄火报警器是一个燃气火焰檢测报警电路•如图5・1所示。

火焰检测传想器由光敏电Rt RL担任。

光敏电阻是由半导体材料制成的，当光敏电阻的受光面受到光照作用时.其电导率将发生变化。

无光照射，光戦电阻的阻値很大• 约在1 -100MQ之间.使得流过电路中的电流很小；当有光照射时，光敏电阻的阻值变小.一般在10kC以下。

由于光敏电阻RL与电位器Rh组成分压电路.当燃烧正常时.光敏电阻RL受火焰光线照射而呈现低阻值.它与RR的分压值通过R为半导体管VT|提供足够的旱极电流，使VT•侦和导適.VT,的你申帜輸出低由平.伸抿蜃理曲曲总IC・的伸能地©Jffillta"卜干低由单煤气熄火报警电路如图5・3所示。

恿火探测传想器为两根直径大J1 Imm的金属丝A、B. 亡们的问距为5mm3金处丝探头A、B放1tt在产生火焰的地方，在无火焰时它们足绝缘的. 但往高温F由于空气的电离，A. B间便可导电。

在煤气正常燃烧时.探头A、B间形成导体，Vh和VT2绍成的复合管导通• 1G的触发瑞呈低电平而不工作.其输出端无报警信号. 扬車器无报警声发出。
