机械设计试卷4答案

练习题一一、填空题1.按照摩擦界面的润滑状态，可将摩擦分为干摩擦、边界摩擦、液体摩擦和混合摩擦2.已知某三线螺纹中径为9.5mm，螺距为1mm，则螺纹的导程为3mm3.螺纹连接防松的实质就是防止螺纹副的相对转动，按照防松方法的工作原理可将其分为三类，分别是摩擦防松、机械防松和永久防松4.受轴向工作载荷的紧螺栓连接中，螺栓受到的总拉力F0与预紧力F’、残余预紧力F"和工作拉力F之间的关系为b.A.F0=F’+F b F0= F’+Cb/ (Cb+Cm)F C、F,=F'+F"5.导向平键的工作面是键的两侧面，导向平键连接的主要失效形式是工作面的磨损6.V带传动中带工作中最大应力产生在紧边进入小带轮处，其值为:@max=@1+@b1+@c7.齿轮传动中选取齿宽系数时，一般采用硬齿面齿轮时齿宽系数b采用软齿面齿轮时齿宽系效，齿轮相对于轴承对称布置时的齿宽系数a齿轮悬臂布置时的齿宽系数。

a、大于:b、小于: C、等于，8.一减速齿轮传动，主动轮1用45号钢调质，从动轮用45号钢正火，则它们齿面接触应力的关系是@h1 b @h2, 齿根弯曲应力的关系是@F1 a @F2，a、> b=. c.<9.按国家标准GB/292-1993规定，代号为32208的滚动轴承类型为圆锥滚子轴承，其内径为40 mm其精度为_ P0级。

10.下列各种联轴器中，属于弹性联轴器的是d，属于可移式刚性联轴器的是a.属于固定式刚性联轴器的是b和ca万向联轴器:b.凸缘联轴器:C套简联轴器:d弹性柱销联轴器，11.联轴器和离合器都是用来实现轴与轴之间的连接，传递运动和动力，但联轴器与离合器的主要区别在于联轴器要在停车后才实现轴与轴的结合或分离，而离合器可使工作中的轴随时实现结合或分离12.当动压润滑条件不具备，且边界膜遭破坏时，就会出现液体摩擦、边界摩擦和干摩擦问时存在的现象，这种摩擦状态称为混合摩擦13.一公称直径为d=16mm的螺纹副，螺纹头数n=2. 螺纹p=4mm螺纹中径d2=D2=14mm 牙侧角B=15%, 螺纹副材料的当量摩擦系数f=0.08~0.10,经计算该螺纹副a自锁性要求。

机械设计基础典型试题1一、填空题：（每题2分,共20分）1、设计时凸轮的轮廓曲线取决于_______________________________________。

2、渐开线齿廓形状取决于________大小。

3、普通螺纹的牙型为_______________形。

4、刚性联轴器无补偿__________的能力。

5、当滚子链的链节数为奇数时.接头要用_____________________。

6、阿基米德蜗杆在轴面的齿廓为______________________________。

7、槽轮轮机构常由___________________________________等组成。

8、滚动轴承72211AC中“11”表示___________________9、斜齿轮的____________参数为标准参数.____________参数为计算参数。

10、所谓高副就是指两构件的直接接触为_______________________。

二、判断题：（每题5分,共25分）1．（）根据曲柄存在的条件已判定铰接四杆机构中存在曲柄.则此机构是不会成为双摇杆机构的。

2．（）普通平键联接是依靠键的上下两面的摩擦力来传递扭距的。

3．（）三角形螺纹具有较好的自锁性能。

螺纹之间的摩擦力及支承面之间的摩擦力都能阻止螺母的松脱。

所以就是在振动及交变载荷作用下.也不需要防松。

4．（）m.d.ha＊ c＊都是标准值的齿轮是标准齿轮。

5．（）渐开线标准直齿圆柱齿轮传动.由于安装不准确.产生了中心距误差.但其传动比的大小仍保持不变。

三、简答题：（20分）1、简述滚动轴承的3类、6类、7类的类型名称及应用特点。

2、分析比较带传动的弹性滑动和打滑现象。

四、综合题（1 题2分.2题8分.3题5分.共15分）已知一四杆机构各杆长为AB = 50㎜ .BC = 90㎜ .CD = 80㎜.AD = 100 ㎜。

1、以何杆为机架杆时可得到双曲柄机构？2、若以AD杆为机架杆.此机构为什么机构？用作图法求作极位夹角.并计算行程速比系数K。

机械设计试卷一一、选择题（每题2 分，共20 分）1、以下哪种材料通常用于制造齿轮？A. 铝B. 铜C. 钢D. 塑料答案：C在机械设计中，哪种联接方式属于可拆卸固定联接？A. 焊接B. 螺栓C. 铆接D. 粘接答案：B以下哪种轴承类型适用于承受径向负载？A. 深沟球轴承B. 锥形滚子轴承C. 推力球轴承D. 滚针轴承答案：A以下哪个参数描述了齿轮传动的传动比？A. 齿数比B. 模数比C. 圆距比D. 轴距比答案：A在滑动配合中，哪种润滑方式能有效降低摩擦系数？A. 边界润滑B. 混合润滑C. 满膜润滑D. 极压润滑答案：C哪种弹簧类型通常用于减震器？A. 螺旋弹簧B. 板簧C. 圆柱螺旋弹簧D. 伞形弹簧答案：A以下哪种机构属于平面连杆机构？A. 曲柄滑块机构B. 丝杠副C. 齿轮副D. 楔块机构答案：A以下哪个尺寸链计算方法适用于测量零件的总长度？A. 最大材料条件B. 最小材料条件C. 最大公差链D. 最小公差链答案：C以下哪种密封结构适用于旋转运动零件？A. O型圈B. V型圈C. 油封D. 波纹管答案：C以下哪种材料的疲劳强度较高？A. 灰铸铁B. 钢C. 铝合金D. 非晶态金属答案：B二、填空题（每题2 分，共20）1、螺纹的基本参数包括______、和。

答案：螺距、导程、角度2、机械效率是指机械的有用功与输入功之比，用符号______表示。

答案：η3、闭式传动中，皮带传动的传动比i = ______。

答案：(D1+D2) / (D1-D2)4、悬臂梁在自由端受到集中力作用时，其最大弯矩出现在______处。

答案：固定端5、齿轮传动中，两个齿轮的法向压力角相等，称为______。

答案：共轭齿轮副6、在弹性体系中，频率与______成正比，与______成反比。

答案：刚度、质量7、滚动轴承的基本类型有______、______、和。

答案：深沟球轴承、圆锥滚子轴承、自对准球轴承、滚针轴承8、用来描述齿轮传动的准确度等级的参数是______。

长沙理工大学机械设计期末考试题库含答案机械设计试卷3一 选择填空题 （每空一分共20分）1在常用的螺纹连接中，自锁性能最好的螺纹是 普通螺纹 ，其牙型角60α=。

2普通平键连接工作时，平键的工作面是 侧面，平键的剖面尺寸b h ⨯按 轴径 从标准中查取。

平键连接主要失效形式是 压溃 。

3带传动中，若1υ为主动轮圆周速度，2υ为从动轮圆周速度，υ为带速，则这些速度之间存在的关系是 12υυυ>> 。

4 V 带传动中，V 带截面楔角40ϕ=，则V 带轮的轮槽角φ0应 < 40。

5在设计V 带传动时，V 带的型号可根据 计算功率 和 小带轮转速 查选型图确定。

6对于一对材料相同的钢制软齿面齿轮传动，为使大小齿轮接近等强度，常用的热处理方法是小齿轮 调质 ，大齿轮 正火 。

7根据轴的承载情况，自行车的前轴承受弯矩作用应称为 心 轴。

中间轴应称为 转 轴。

8代号为6206的滚动轴承，其类型是 深沟球轴承，内径d= 30 mm 。

9温度和压力是影响粘度的主要因素，若温度升高，则 粘度降低（或减少） ， 若压力升高，则 粘度增加（或变大）。

10 在下列联轴器中，能补偿两轴的相对位移以及可缓冲吸振的是 D 。

A 凸缘联轴器 B 齿式联轴器 C 万向联轴器 D 弹性柱销轴器11在蜗杆传动中，规定蜗杆分度圆直径的目的是 减少蜗轮滚刀的数量，利于刀具标准化。

12普通平键连接工作时，平键的工作面是 侧面。

二 简答题(共5题，每题6分)1 简述齿轮传动的失效形式和开式齿轮传动的设计准则答：失效形式包括：轮齿折断（1分）、齿面疲劳点蚀（1分）、齿面磨损（1分）、齿面胶合（1分）、轮齿塑性变形（1分）。

开式齿轮传动的设计准则：按齿根弯曲疲劳强度进行设计，然后考虑磨损的影响将模数适当加大。

（1分）2 以框图形式说明转轴的设计过程。

3简述蜗杆传动的正确啮合条件。

答：中间平面上，蜗杆轴向模数与蜗轮端面模数相等，均为标准值（2分）；蜗杆轴面压力角与蜗轮端面压力角相等，且为标准值（2分）；蜗杆与蜗轮轮齿的螺旋线方向相同并且蜗杆分度圆柱上的导程角等与蜗轮分度圆柱上的螺旋角。

统考专业课考试：2021机械设计真题模拟及答案(4)共794道题1、在蜗杆传动设计中，除进行强度计算外，还必须进行（）（单选题）A. 磨损计算；B. 刚度计算；C. 热平衡计算；D. 稳定性计算试题答案：C2、设计键联接的几项主要内容是：a）按轮毂长度选择键的长度，b）按使用要求选择键的类型，c）按轴的直径选择键的剖面尺寸，d）对联接进行必要的强度校核。

具体设计时，一般顺序为（）（单选题）A. b→a→c→dB. b→c→a→dC. a→c→b→dD. c→d→b→a试题答案：B3、螺纹副在摩擦系数一定时，螺纹的牙型角越大，则（）（单选题）A. 当量摩擦系数越大，自锁性能越好；B. 当量摩擦系数越小，自锁性能越差；C. 当量摩擦系数越大，自锁性能越差试题答案：A4、对于轴向径向位移较大，转速较低，无冲击的两轴间宜选用（）联轴器。

（单选题）A. 弹性套柱销B. 万向C. 滑块D. 径向簧片试题答案：C5、联轴器型号的选择依据应该是（）（单选题）A. 被联接两轴直径和转速B. 计算转矩和被联接两轴直径C. 转速和计算转矩D. 被联接两轴直径、计算转矩和转速试题答案：D6、当滚动轴承主要承受径向力，轴向力很小，转速较高而轴的刚度较差时，可考虑选用（）较为宜。

（单选题）A. 向心球轴承B. 角接触向心球轴承C. 调心球轴承D. 调心滚子轴承试题答案：C7、设计一对材料相同的软齿面齿轮传动时，一般使小齿轮齿面硬度HBS1和大齿轮齿面硬度HBS2的关系为（）（单选题）A. HBS1＜HBS2B. HBS1=HBS2C. HBS1＞HBS2试题答案：C8、工作时只承受弯矩，不传递转矩的轴，称为（）（单选题）A. 心轴B. 转轴C. 传动轴D. 曲轴试题答案：A9、关于花键联接下列说法错误的是（）（单选题）A. 联接受力较为均匀B. 轴与毂的强度削弱较少C. 齿数较多轴上的零件对中性不好D. 可承受较大的载荷试题答案：C10、直齿锥齿轮的标准模数是（）（单选题）A. 小端模数B. 大端端面模数C. 齿宽中点法向模数D. 齿宽中点的平均模数试题答案：B11、所列的4种公称直径、螺距、材料均相同的传动螺旋中，（）传动效率最高。

机械设计作业四答案一、选择题（每题2分，共20分）1．图示结构中，AB 杆将发生的变形为（ D ） A 、弯曲变形； B 、拉压变形； C 、弯曲与压缩的组合变形 D 、弯曲与拉伸的组合变形。

2．图示简支梁，（ B ）对减小梁的弯曲变形效果最明显 A 、减小P B 、减小L C 、增大E D 、增大I3．矩形截面梁当横截面的高度增加一倍、宽度减小一半时，从正应力强度考虑，该梁的承载能力的变化为( B ) A.不变 B.增大一倍 C.减小一半 D.增大三倍 4．简支梁由铸铁制成，从梁的强度考虑截面形状合理者为( B )。

5．影响圆轴扭转角大小的因素是( B )A.扭矩、材料、轴长B.扭矩、轴长、抗扭刚度C.扭矩、材料、截面尺寸D.扭矩、轴长、截面尺寸 6．下列结论正确的是（ C ）。

A.杆件某截面上的内力是该截面上应力的代数和B.杆件某截面上的应力是该截面上内力的平均值C.应力是内力的集度D.内力必大于应力 7．力偶的三要素不包括（B ）A.力偶矩的大小B.两平行力的间距C.转向D.作用面8．下列哪种约束类型的约束力方向需要假设，而不能直接准确判断（D ） A.柔性约束 B.光滑面约束 C.活动铰链约束 D.固定铰链约束9．一根电线杆地上部分的重心距离地面为h ，重为G 。

台风过后被风吹倾斜，偏离竖直方向30度，则该电线杆地面以下部分对地面以上部分的力偶为( B )A.0B.Gh/2C. GhD.G10．若矩形截面梁的高度h 和宽度b 分别增大一倍，其抗弯截面系数将增大( C)。

Ca/2a/2PABA．2倍 B．4倍 C．8倍 D．16倍二、填空题（每题2分，共20分）1、梁弯曲变形时，梁横截面上有正压力存在，其大小与该点到中性轴的距离成正比。

2、平面汇交力系平衡的必要与充分条件是：力系中所有力在任意两个坐标轴上投影的代数和均为零。

3、不为零的力F对x轴的力矩为零的条件是力F的作用线与X轴平行_或者_与X轴相交。

《机械设计基础》试题四答案一、判断题（每题1分、20题共15分）1、物体的平衡就是指物体静止不动。

( x )2、柔性约束只能承受拉力，而不能承受压力。

( v )3、可以通过加大正压力的方法来实现增大两个相互接触物体之间的摩擦力。

( v )4、在两个力作用下处于平衡的杆件称为二力杆，二力杆一定是直杆。

( x )5、拉伸试件拉断后伸长率δ值越大，表示材料的塑性越好。

( x )6、点在某瞬时的速度为零，那么该瞬时点的加速度也为零。

( x)7、剪切面上的剪切力是一个集中力。

( x )8、等截面梁弯曲时的最大拉应力和最大压应力在数值上一定是相等的。

( x )9、等截面梁的ζmax一定发生在最大弯矩所在横截面上距中性轴最远的各点处。

(v )10、平键联接只能用于静联接。

( x )11、作用于一个杆件上的两个外力等值、反向、共线，则杆件受轴向拉伸或压缩。

( v )12、空心圆轴在受到扭转时，横截面外缘处具有最大切应力，内缘处的切应力为零( x )13、凸轮机构的压力角越大，机构的传力性能越好。

( x )14、齿轮上具有标准模数和标准压力角的圆称为分度圆。

( v )15、花键联接的工作面是齿的侧面。

( v )二、选择填空题：请将最恰当的答案号填在空格里（单选、每题1分，共35分）1、心轴主要承受 c 载荷作用。

a)拉伸b)扭转c)弯曲d)弯曲和扭转2、标准中规定螺纹的公称直径是 a 。

a)大径b)中径c)小径3、与作用点无关的矢量是 c 。

a)作用力b)力矩c)力偶d)力偶矩4、最常用的传动螺纹类型是 c 。

a)普通螺纹b)矩形螺纹c)梯形螺纹d)锯齿形螺纹5、等值圆轴扭转，横截面上的切应力的合成结果是 b 。

a)一集中力b)一内力偶c)一外力偶d)以上都不正确6、为使移动后的作用力与原作用力等效，应附加一 c 。

a)作用力b)力矩c)力偶d)平衡力系7、材料相同、横截面面积相等的两拉杆，一为圆形截面，另一为方形截面，在相同拉力作用下，两拉杆横截面上的应力 a 。

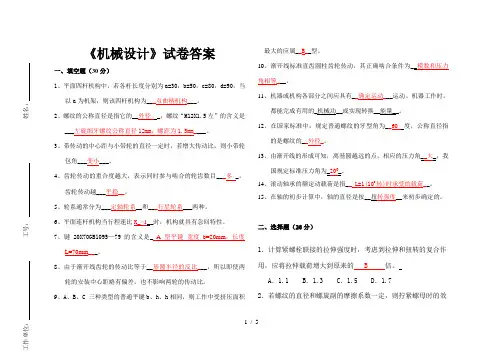

1 / 5《机械设计》试卷答案 一、填空题（30分）1、平面四杆机构中，若各杆长度分别为a=30，b=50，c=80，d=90，当以a 为机架，则该四杆机构为___双曲柄机构___。

2、螺纹的公称直径是指它的__外径 _，螺纹“M12X1.5左”的含义是___左旋细牙螺纹公称直径12mm ，螺距为1.5mm____。

3、带传动的中心距与小带轮的直径一定时，若增大传动比，则小带轮包角___变小___。

4、齿轮传动的重合度越大，表示同时参与啮合的轮齿数目___多 _，齿轮传动越___平稳__。

5、轮系通常分为___定轴轮系__和___行星轮系___两种。

6、平面连杆机构当行程速比K_>1__时，机构就具有急回特性。

7、键20X70GB1095—79的含义是_ A 型平键 宽度b=20mm ，长度L=70mm ___。

8、由于渐开线齿轮的传动比等于__基圆半径的反比___，所以即使两轮的安装中心距略有偏差，也不影响两轮的传动比。

9、A 、B 、C 三种类型的普通平键b 、h 、h 相同，则工作中受挤压面积最大的应属__B__型。

10、渐开线标准直齿圆柱齿轮传动，其正确啮合条件为__模数和压力角相等___。

11、机器或机构各部分之间应具有__确定运动___运动。

机器工作时，都能完成有用的_机械功__或实现转换__能量__。

12、在国家标准中，规定普通螺纹的牙型角为__60 度，公称直径指的是螺纹的__外径_。

13、由渐开线的形成可知，离基圆越远的点，相应的压力角__大_，我国规定标准压力角为_200_。

14、滚动轴承的额定动载荷是指__ L=1(106转)时承受的载荷__。

15、在轴的初步计算中，轴的直径是按__扭转强度__来初步确定的。

二、选择题（26分）1．计算紧螺栓联接的拉伸强度时，考虑到拉伸和扭转的复合作用，应将拉伸载荷增大到原来的 B 倍。

A ．1.1 B ．1.3 C ．1.5 D ．1.72．若螺纹的直径和螺旋副的摩擦系数一定，则拧紧螺母时的效工作单位： 工号： 姓名：率取决于螺纹的 D 。

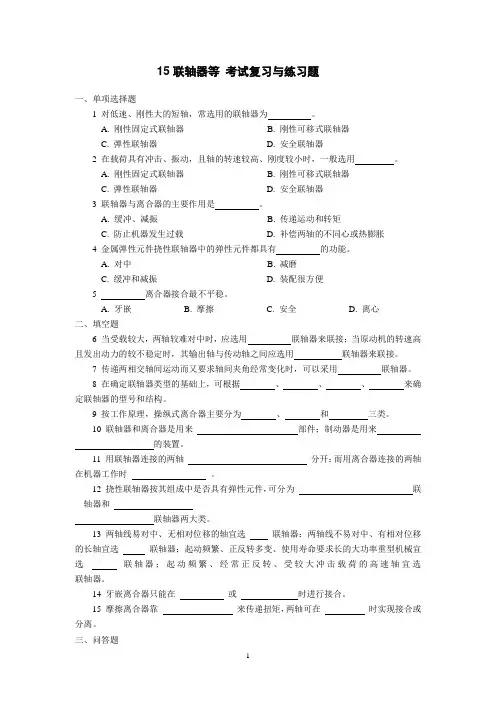

15联轴器等考试复习与练习题一、单项选择题1 对低速、刚性大的短轴，常选用的联轴器为。

A. 刚性固定式联轴器B. 刚性可移式联轴器C. 弹性联轴器D. 安全联轴器2 在载荷具有冲击、振动，且轴的转速较高、刚度较小时，一般选用。

A. 刚性固定式联轴器B. 刚性可移式联轴器C. 弹性联轴器D. 安全联轴器3 联轴器与离合器的主要作用是。

A. 缓冲、减振B. 传递运动和转矩C. 防止机器发生过载D. 补偿两轴的不同心或热膨胀4 金属弹性元件挠性联轴器中的弹性元件都具有的功能。

A. 对中B. 减磨C. 缓冲和减振D. 装配很方便5 离合器接合最不平稳。

A. 牙嵌B. 摩擦C. 安全D. 离心二、填空题6 当受载较大，两轴较难对中时，应选用联轴器来联接；当原动机的转速高且发出动力的较不稳定时，其输出轴与传动轴之间应选用联轴器来联接。

7 传递两相交轴间运动而又要求轴间夹角经常变化时，可以采用联轴器。

8 在确定联轴器类型的基础上，可根据、、、来确定联轴器的型号和结构。

9 按工作原理，操纵式离合器主要分为、和三类。

10 联轴器和离合器是用来部件；制动器是用来的装置。

11 用联轴器连接的两轴分开：而用离合器连接的两轴在机器工作时。

12 挠性联轴器按其组成中是否具有弹性元件，可分为联轴器和联轴器两大类。

13 两轴线易对中、无相对位移的轴宜选联轴器：两轴线不易对中、有相对位移的长轴宜选联轴器；起动频繁、正反转多变、使用寿命要求长的大功率重型机械宜选联轴器；起动频繁、经常正反转、受较大冲击载荷的高速轴宜选联轴器。

14 牙嵌离合器只能在或时进行接合。

15 摩擦离合器靠来传递扭矩，两轴可在时实现接合或分离。

三、问答题16 联轴器和离合器的功用有何相同点和不同点?17 在选择联轴器、离合器时，引入工作情况系数的目的是什么?K值与哪些因素有关?如何选取?18 联轴器所联接两轴的偏移形式有哪些?综合位移指何种位移形式?19 固定式联轴器与可移式联轴器有何区别?各适用于什么工作条件?刚性可移式联轴器和弹性联轴器的区别是什么?各适用于什么工作条件?20 制动器应满足哪些基本要求?21 牙嵌离合器的主要失效形式是什么？复习与练习题参考答案一、单项选择题1 A2 C3 B4 C5 A二、填空题6 可移式刚性；弹性7 万向8 传递转矩；转速；轴的结构型式；轴的直径9啮合式；摩擦式；磁力式10连接两种轴，并传递运动和扭矩的轴系；降低机械速度或迫使机械停止运转11只有在运动停止后经过拆卸才能彼此；可随时接合或分离12无弹性元件的挠性（刚性可移式）；有弹性元件的挠性（弹性）13刚性；挠性；齿轮；有弹性元件的挠性（弹性）14两轴不回转；两轴的转速差很小15工作面的摩擦力；任何速度三、问答题16 参考答案从略17 参考答案从略18 参考答案从略19 参考答案从略20 参考答案从略21 参考答案从略16键联接等考试复习与练习题一、单项选择题（从给出的A、B、C、D中选一个答案）1 为了不过于严重削弱轴和轮毂的强度，两个切向键最好布置成。
