行业资料：________ 氧-乙炔火焰钎焊操作要点单位：______________________部门：______________________日期：______年_____月_____日第1 页共7 页氧-乙炔火焰钎焊操作要点1、钎焊接头形式常用的接头形式有搭接接头、套接接头、丁字接头、卷边接头等。
这些接头接触面积大，能承受较大的作用力。
对接接头强度低，斜接接头制作复杂一般很少用。
钎焊接头形式见图。
2、钎焊接头预留间隙的选择为了获得优质的钎焊接头，钎焊间隙应适中。
间隙过小或过大都会影响毛细管作用，使钎缝强度降低，同时钎缝过大也使钎料消耗过多。
不同的钎料钎焊不同焊件金属预留间隙的大。
3、焊前清理焊件表面的油污可用汽油、四氯化碳等有机溶液清洗，并在60~80℃的热水中冲刷。
如焊件表面有较多的锈及氧化铁时可用机械方法，如锉刀、砂布、砂轮或喷砂等清理，也可用酸洗的方法清理。
经常采用的酸洗溶液有硫酸、盐酸、氢氟酸及其混合物的水溶液。
酸洗后应用热水冲刷并干燥。
4、氧-乙炔火焰钎焊操作要点1）先用轻微碳化焰的外焰加热工件，焰芯距焊件表面15~20mm左右。
2）待工件加热到钎料接近熔化的温度时，将熔剂涂于焊件接头处，并用外焰加热使其熔化。
3）待熔剂均匀熔化后，立即将钎料与被加热到高温的焊件接触，并使其熔化渗入接头的间隙中，切不可只用火焰熔化钎料或滴状滴入钎缝中。
当钎料流入间隙后为不使其过热，火焰焰芯与工件距离应加大到第 2 页共 7 页35~40mm，钎焊温度应高于钎料熔点30~50℃。
适当提高钎焊温度有助于基体金属与钎料之间相互溶解，但过高会引起钎焊接头过烧，同时应适当控制加热持续的时间。
4）钎焊黄铜焊件时，应使钎料确实凝固后再移动焊件。
5）焊后应及时清洗残留的熔剂和熔渣，防止产生腐蚀。
氧、丙烷气站安全管理规定1目的保障气体站安全运行，提高气站安全管理水平。
2范围本规定规定了气体站安全管理职责分工及管理内容与要求。
氧乙炔焰的堆焊工艺与气焊工艺氧乙炔焰在金属加工领域中有着广泛的应用，经常被用于金属的切割、加工和焊接。
其中堆焊和气焊是比较常见的两种焊接方式。
本文将分步骤阐述氧乙炔焰的堆焊工艺与气焊工艺。
1. 堆焊工艺堆焊是一种金属焊接工艺，其原理是在母材的表面上通过热加工的方式，将金属补充材料加热到熔点，形成连续的金属层。
氧乙炔焰的堆焊工艺步骤如下：步骤一：选择合适的焊材。
根据需要堆焊的金属材料和用途选择合适的焊材，如铜焊丝、铜铝焊条等。
步骤二：翻磨母材表面。
堆焊工艺需要在母材表面进行，需要先对母材表面进行研磨、清洁处理，确保不会受到氧气或其他污染物的干扰。
步骤三：预热母材。
对于大型母材，需要通过预热的方式调节母材的温度，使其适应堆焊工艺。
步骤四：点焊。
开始点焊，需要将焊丝或焊条预先加热到熔点，用氧乙炔焰呈现的火焰将焊料加热到融化状态，依次点焊覆盖整个母材表面。
步骤五：填缝。
完成点焊后，需要在焊点处加热和填补空隙，确保整个焊缝的稳固性和密实性。
2. 气焊工艺气焊是一种金属加热工艺，是通过氧乙炔焰来热加工金属的一种方法。
气焊工艺是在氧乙炔混合气的燃烧过程中产生高温火焰，将焊接部位加热到融化并结合的温度。
气焊工艺步骤如下：步骤一：选择焊枪。
选择合适的焊枪和氧乙炔焰吹管。
步骤二：调节氧乙炔比例。
根据需要调节氧乙炔的比例和压力，以便产生合适的火焰温度和火焰形状。
步骤三：清理母材。
将母材表面的脏污和油渍清理干净，以免影响焊接质量。
步骤四：点焊。
开始点焊，将焊枪对准焊接点，用氧乙炔焰的火焰将焊接部分加热到融化状态，依次点焊覆盖整个焊缝。
步骤五：填焊。
在点焊后，需要在焊点处加热和填缝，确保整个焊缝的稳固性和密实性。
结语氧乙炔焰是一种常用的金属热加工工具。
堆焊和气焊是两种应用广泛的焊接工艺，分别适用于不同的焊接需求。
在实施这些焊接工艺时，我们应该严格按照相关标准和程序来操作，以确保焊接质量和安全性。

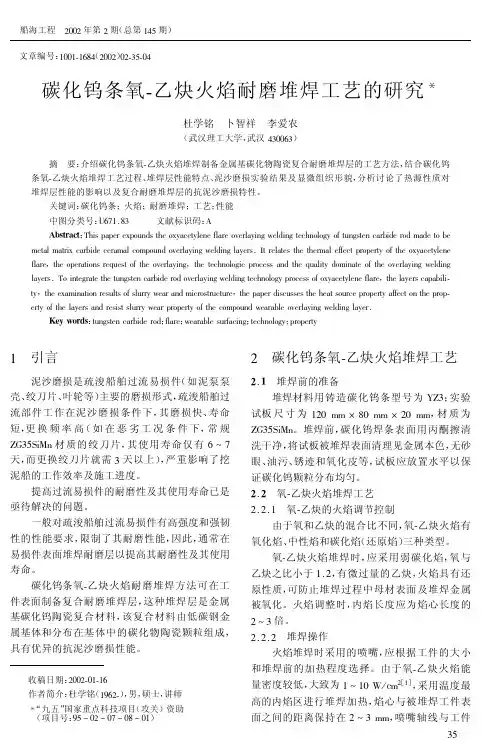

文章编号：1001-1684（2002）02-35-04收稿日期：2002-01-16作者简介：杜学铭（1962-），男，硕士，讲师*“九五”国家重点科技项目（攻关）资助（项目号：95-02-07-08-01）碳化钨条氧-乙炔火焰耐磨堆焊工艺的研究*杜学铭卜智祥李爱农（武汉理工大学，武汉430063）摘要：介绍碳化钨条氧-乙炔火焰堆焊制备金属基碳化物陶瓷复合耐磨堆焊层的工艺方法，结合碳化钨条氧-乙炔火焰堆焊工艺过程、堆焊层性能特点、泥沙磨损实验结果及显微组织形貌，分析讨论了热源性质对堆焊层性能的影响以及复合耐磨堆焊层的抗泥沙磨损特性。
关键词：碳化钨条；火焰；耐磨堆焊；工艺；性能中图分类号：U671.83文献标识码：AAbstract ：This paper expounds the oxyacetylene flare overlaying welding technology of tungsten carbide rod made to be metal matrix carbide ceramal compound overlaying welding layers.It relates the thermal effect property of the oxyacetylene flare ，the operations request of the overlaying ，the technologic process and the quality dominate of the overlaying welding layers.To integrate the tungsten carbide rod overlaying welding technology process of oxyacetylene flare ，the layers capabili-ty ，the examination results of slurry wear and microstructure ，the paper discusses the heat source property affect on the prop-erty of the layers and resist slurry wear property of the compound wearable overlaying welding layer.Key words ：tungsten carbide rod ；flare ；wearable surfacing ；technology ；property1引言泥沙磨损是疏浚船舶过流易损件（如泥泵泵壳、绞刀片、叶轮等）主要的磨损形式，疏浚船舶过流部件工作在泥沙磨损条件下，其磨损快、寿命短，更换频率高（如在恶劣工况条件下，常规ZG35SiMn 材质的绞刀片，其使用寿命仅有6～7天，而更换绞刀片就需3天以上），严重影响了挖泥船的工作效率及施工进度。
