雷达回波模拟器系统设计与实现雷达回波模拟器系统设计与实现引言：雷达回波模拟器是一种用于模拟雷达系统的测试和评估的关键设备，可以在实验室环境中模拟各种真实的雷达回波信号。
本文基于雷达回波模拟器的设计与实现，详细介绍了该系统的原理、结构、主要模块和软硬件实现。
一、系统原理雷达回波模拟器系统是通过生成合成的雷达回波信号，模拟雷达对目标的探测和跟踪的过程。
其主要原理是以真实的目标信息为基础，通过计算机算法和数字信号处理技术，生成与之相匹配的虚拟回波信号。
这些信号可以反映出不同目标的特性，如目标的速度、位置、形状等。
二、系统结构雷达回波模拟器系统主要由以下几个模块组成：1. 数据库模块：用于存储和管理各类雷达回波信号数据，包括目标特性、距离、速度、形状等数据。
2. 参数设置模块：提供用户界面，用于设置模拟器系统的参数，包括目标参数、雷达参数、环境参数等。
3. 目标生成模块：根据用户设定的目标参数，生成合成的虚拟目标回波信号。
4. 信道模拟模块：模拟雷达与目标之间的信号传播过程和环境对信号的影响，如衰减、多径效应等。
5. 雷达接收机模块：接收和处理经信道模拟后的回波信号，包括滤波、解调等。
6. 显示与分析模块：将处理后的回波信号以图形化的方式显示出来，并提供相应的分析工具，如波形分析、频谱分析等。
三、软硬件实现1. 系统硬件实现：系统硬件主要由计算机、数字信号处理器（DSP）、模拟前端电路、显示设备等组成。
计算机作为系统的主控制单元，负责整个系统的运行和控制。
DSP负责对目标回波信号进行数字信号处理，包括滤波、解调等。
模拟前端电路实现了雷达接收机的模拟电路功能，将接收到的回波信号转换为数字信号。
显示设备用于将处理后的回波信号以图形化的方式显示出来。
2. 系统软件实现：系统软件主要分为控制软件和信号处理软件两部分。
控制软件运行在计算机上，通过用户界面与用户进行交互，实现参数设置、数据管理、系统控制等功能。
信号处理软件则运行在DSP 上，负责对目标回波信号进行数字信号处理，生成合成的虚拟回波信号。
1总体技术方案1.1总体设计概述雷达信号环境模拟器能够产生各种类型的雷达辐射信号，为XX电子侦察设备的鉴定试验，产生所要求的各种类型的雷达辐射信号，构建既定的复杂雷达信号的电磁环境，以便准确评估雷达侦察设备的技术战术指标和效能。
雷达信号环境模拟器在系统中的地位和作用如下图所示：图4.1-1 设备在系统中的地位和作用测评系统主要由被试的雷达侦察设备、雷达信号环境模拟器(5个频段构成)、评测系统软件等设备组成。
1.2总体设计方案雷达信号环境模拟器的总体组成框图如下图所示：辐射源数据库用于存储各种雷达和平台的参数(包括真实雷达和虚拟雷达)，通过主控计算机进行读取，辐射源数据可以进行添加、修改和删除等操作。
主控计算机是人机交互的平台，主要完成试验场景描述、试验过程的管理和试验工作状态和参数记录等。
试验场景描述首先进行需要模拟的雷达的数量、位置的设定，然后从雷达辐射源库中选取雷达参数，对每部雷达的类型、天线扫描方式、扫描周期、扫描速度、雷达信号的射频频率、脉冲宽度、脉冲重复周期PRI 变化类型等进行配置。
主控计算机根据设置的每部雷达的参数，将需要模拟的雷达动态分配给1~5个雷达信号模拟器中的一个，再利用通信接口将相应的雷达参数发送到对应频段的雷达信号模拟器。
各频段的雷达信号模拟器内置的控制DSP ，根据主控计算机传送的雷达信号数量和雷达信号参数数据，按照每部雷达各自的脉冲时序，生成对应的时序控制信号，分配给每个雷达中频信号产生器，产生所需要的雷达中频信号波形数据和中频信号。
控制DSP 根据雷达工作频段，控制信号各波段射频模块进行变频和放大，通过天线辐射出去。
各频段的雷达信号模拟器配置有位置和授时接口，用于接收载车提供的GPS/北斗位置和授时信息。
在试验过程中记录各频段雷达信号模拟器的当前位置信息，并且以授时时间作为时间基准，按照场景设定的时间要求模拟产生雷达信号，并且为雷达信号模拟器的信号参数记录打上时间标志。

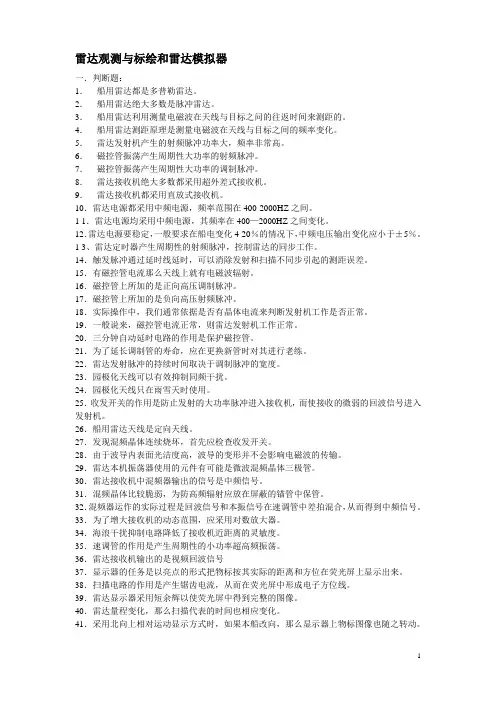

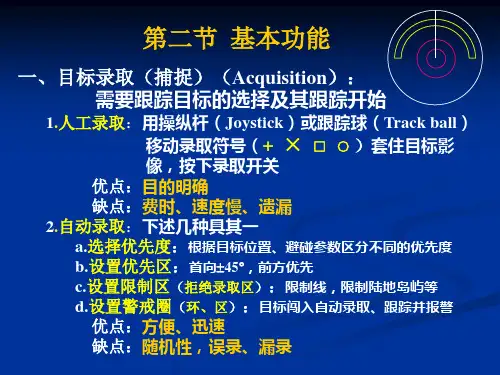

雷达观测与标绘和雷达模拟器一．判断题：1．船用雷达都是多普勒雷达。
2．船用雷达绝大多数是脉冲雷达。
3．船用雷达利用测量电磁波在天线与目标之问的往返时间来测距的。
4．船用雷达测距原理是测量电磁波在天线与目标之间的频率变化。
5．雷达发射机产生的射频脉冲功率大，频率非常高。
6．磁控管振荡产生周期性大功率的射频脉冲。
7．磁控管振荡产生周期性大功率的调制脉冲。
8．雷达接收机绝大多数都采用超外差式接收机。
9．雷达接收机都采用直放式接收机。
10．雷达电源都采用中频电源，频率范围在400-2000HZ之间。
1 1．雷达电源均采用中频电源，其频率在400—2000HZ之间变化。
12．雷达电源要稳定，一般要求在船电变化4-20％的情况下，中频电压输出变化应小于±5％。
1 3、雷达定时器产生周期性的射频脉冲，控制雷达的同步工作。
14．触发脉冲通过延时线延时，可以消除发射和扫描不同步引起的测距误差。
15．有磁控管电流那么天线上就有电磁波辐射。
16．磁控管上所加的是正向高压调制脉冲。
17．磁控管上所加的是负向高压射频脉冲。
18．实际操作中，我们通常依据是否有晶体电流来判断发射机工作是否正常。
19．一般说来，磁控管电流正常，则雷达发射机工作正常。
20．三分钟自动延时电路的作用是保护磁控管。
21．为了延长调制管的寿命，应在更换新管时对其进行老练。
22．雷达发射脉冲的持续时间取决于调制脉冲的宽度。
23．园极化天线可以有效抑制同频干扰。
24．园极化天线只在雨雪天时使用。
25．收发开关的作用是防止发射的大功率脉冲进入接收机，而使接收的微弱的回波信号进入发射机。
26．船用雷达天线是定向天线。
27．发现混频晶体连续烧坏，首先应检查收发开关。
28．由于波导内表面光洁度高，波导的变形并不会影响电磁波的传输。
29．雷达本机振荡器使用的元件有可能是微波混频晶体三极管。
30．雷达接收机中混频器输出的信号是中频信号。
31．混频晶体比较脆弱，为防高频辐射应放在屏蔽的锚管中保管。

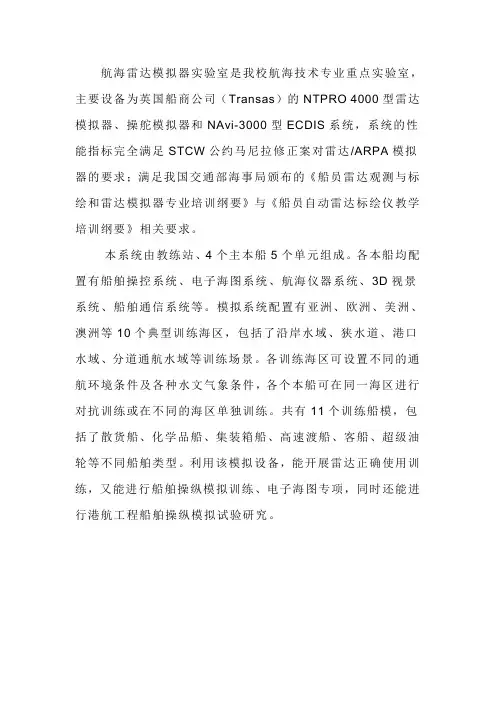

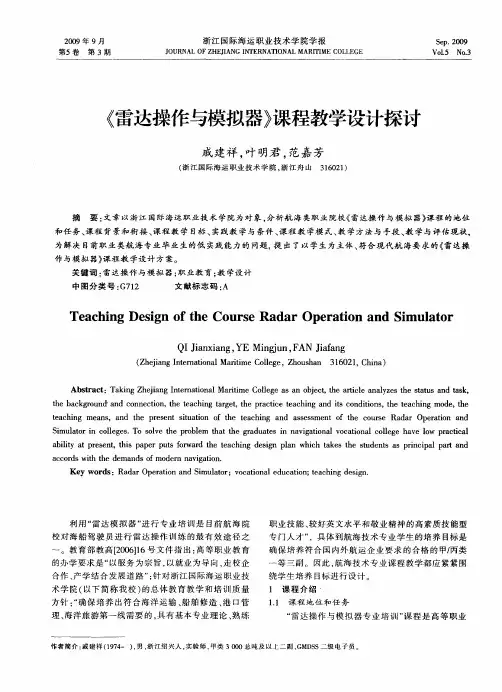

航海雷达模拟器实验室是我校航海技术专业重点实验室，主要设备为英国船商公司（Transas）的NTPRO 4000型雷达模拟器、操舵模拟器和NAvi-3000型ECDIS系统，系统的性能指标完全满足STCW公约马尼拉修正案对雷达/ARPA模拟器的要求；满足我国交通部海事局颁布的《船员雷达观测与标绘和雷达模拟器专业培训纲要》与《船员自动雷达标绘仪教学培训纲要》相关要求。
本系统由教练站、4个主本船5个单元组成。
各本船均配置有船舶操控系统、电子海图系统、航海仪器系统、3D视景系统、船舶通信系统等。
模拟系统配置有亚洲、欧洲、美洲、澳洲等10个典型训练海区，包括了沿岸水域、狭水道、港口水域、分道通航水域等训练场景。
各训练海区可设置不同的通航环境条件及各种水文气象条件，各个本船可在同一海区进行对抗训练或在不同的海区单独训练。
共有11个训练船模，包括了散货船、化学品船、集装箱船、高速渡船、客船、超级油轮等不同船舶类型。
利用该模拟设备，能开展雷达正确使用训练，又能进行船舶操纵模拟训练、电子海图专项，同时还能进行港航工程船舶操纵模拟试验研究。
雷达模拟器工作原理雷达模拟器是一种用于模拟雷达工作原理的设备，它能够在不需要实际雷达设备的情况下，通过软件模拟雷达信号的发射和接收过程。
在航空航天、军事、气象等领域，雷达模拟器被广泛应用于系统设计、性能评估和培训等方面。
雷达模拟器的工作原理可以简单地描述为以下几个步骤：发射信号、接收反射信号、处理信号和显示结果。
首先，雷达模拟器会发射一束电磁波信号，这个信号可以是射频信号、微波信号或者其他频段的信号。
发射信号的方式可以是脉冲式、连续波式或者其他方式。
发射的信号会遇到目标物体，并被目标物体反射回来，形成反射信号。
这个反射信号会被雷达模拟器的接收系统接收到。
接收系统通常由天线、前端接收器和信号处理器组成。
天线用于接收反射信号并将其转换成电信号，前端接收器负责放大接收到的信号，信号处理器用于对接收到的信号进行处理。
在信号处理阶段，雷达模拟器会对接收到的信号进行滤波、放大、去噪等处理，以提取出目标物体的信息。
处理后的信号可以包括目标物体的位置、速度、距离等信息。
这些信息可以用来评估雷达系统的性能，比如探测距离、分辨率、抗干扰性能等。
雷达模拟器会将处理后的结果显示出来。
显示方式可以是数字显示、图形显示或者其他方式。
显示结果可以反映目标物体的位置、运动轨迹、散射截面等信息。
通过对显示结果的观察和分析，可以评估雷达系统的性能，并进行改进和优化。
除了上述的基本工作原理，雷达模拟器还可以具备一些高级功能，比如多目标模拟、多波束模拟、干扰模拟等。
多目标模拟可以模拟多个目标物体出现在雷达覆盖区域内的情况，以评估雷达系统的多目标跟踪能力。
多波束模拟可以模拟雷达系统具备多个波束，以评估雷达系统的覆盖范围和分辨率。
干扰模拟可以模拟雷达系统受到干扰的情况，以评估雷达系统的抗干扰能力。
雷达模拟器是一种用于模拟雷达工作原理的设备，它能够通过软件模拟雷达信号的发射和接收过程。
通过对模拟结果的观察和分析，可以评估雷达系统的性能，并进行改进和优化。
雷达目标模拟器
雷达目标模拟器是一种用于模拟雷达探测目标的设备，可以通过模拟不同类型的目标信号来测试雷达系统的性能和可靠性。
雷达目标模拟器是雷达系统研发和测试过程中必不可少的工具，可以大大加快研发工作的进度。
雷达目标模拟器的工作原理是基于雷达系统的工作原理。
雷达系统通过发射电磁波，接收目标反射的信号来探测目标的位置和速度。
雷达目标模拟器通过模拟目标信号来生成虚拟的目标反射信号，使雷达系统能够在实验室环境下进行各种测试。
雷达目标模拟器可以模拟各种不同类型的目标信号，包括航空目标，地面目标和海洋目标等。
通过调整模拟器的参数，可以模拟不同目标的距离，方位和速度等特性。
模拟器还可以模拟目标的回波信号强度和噪声等特性，以测试雷达系统对不同信号的检测能力和抗干扰能力。
雷达目标模拟器可以用于多种应用场景，包括雷达系统研发，性能测试和系统集成等。
在雷达系统的研发过程中，可以使用模拟器来验证新的算法和技术，评估系统的性能和可靠性。
在性能测试中，模拟器可以生成各种不同的目标信号，以测试雷达系统在不同条件下的性能。
在系统集成中，模拟器可以模拟各种不同类型的目标信号，以测试雷达系统的兼容性和集成效果。
雷达目标模拟器的优势是可以在实验室环境下进行测试，无需实际目标参与，节约了时间和成本。
同时，模拟器可以模拟各
种不同类型的目标信号，具有良好的灵活性和可调性。
模拟器还可以模拟目标信号的多普勒效应，使得测试更加真实可信。
总之，雷达目标模拟器是一种重要的雷达测试工具，可以用于雷达系统的研发和测试。
通过模拟各种目标信号，模拟器可以评估雷达系统的性能和可靠性，并加速研发工作的进程。
