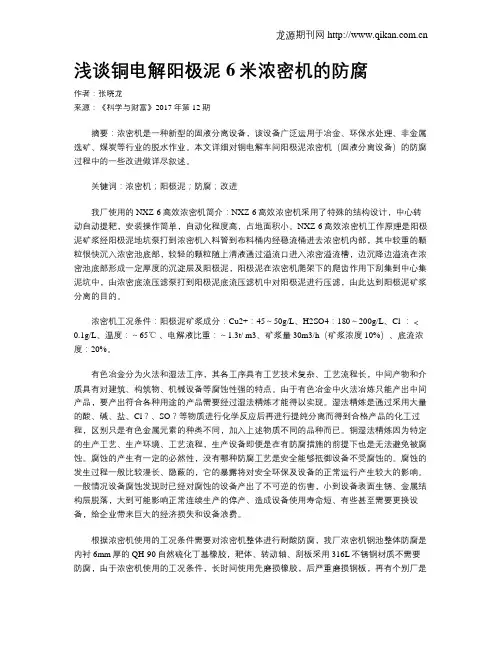

浅谈铜电解阳极泥6米浓密机的防腐作者：张晓龙来源：《科学与财富》2017年第12期摘要：浓密机是一种新型的固液分离设备，该设备广泛运用于冶金、环保水处理、非金属选矿、煤炭等行业的脱水作业。

本文详细对铜电解车间阳极泥浓密机（固液分离设备）的防腐过程中的一些改进做详尽叙述。

关键词：浓密机；阳极泥；防腐；改进我厂使用的NXZ-6高效浓密机简介：NXZ-6高效浓密机采用了特殊的结构设计，中心转动自动提耙，安装操作简单，自动化程度高，占地面积小。

NXZ-6高效浓密机工作原理是阳极泥矿浆经阳极泥地坑泵打到浓密机入料管到布料桶内经稳流桶进去浓密机内部，其中较重的颗粒很快沉入浓密池底部，较轻的颗粒随上清液通过溢流口进入浓密溢流槽，边沉降边溢流在浓密池底部形成一定厚度的沉淀层及阳极泥，阳极泥在浓密机爬架下的爬齿作用下刮集到中心集泥坑中，由浓密底流压滤泵打到阳极泥底流压滤机中对阳极泥进行压滤，由此达到阳极泥矿浆分离的目的。

浓密机工况条件：阳极泥矿浆成分：Cu2+：45～50g/L、H2SO4：180～200g/L、Cl-：﹤0.1g/L、温度：～65℃、电解液比重：～1.3t/ m3、矿浆量30m3/h（矿浆浓度10%）、底流浓度：20%。

有色冶金分为火法和湿法工序，其各工序具有工艺技术复杂、工艺流程长，中间产物和介质具有对建筑、构筑物、机械设备等腐蚀性强的特点。

由于有色冶金中火法冶炼只能产出中间产品，要产出符合各种用途的产品需要经过湿法精炼才能得以实现。

湿法精炼是通过采用大量的酸、碱、盐、Cl？、SO？等物质进行化学反应后再进行提纯分离而得到合格产品的化工过程，区别只是有色金属元素的种类不同，加入上述物质不同的品种而已。

铜湿法精炼因为特定的生产工艺、生产环境、工艺流程，生产设备即便是在有防腐措施的前提下也是无法避免被腐蚀。

腐蚀的产生有一定的必然性，没有哪种防腐工艺是安全能够抵御设备不受腐蚀的。

腐蚀的发生过程一般比较漫长、隐蔽的，它的暴露将对安全环保及设备的正常运行产生较大的影响。

工业设备及管道防腐蚀工程技术标准2023工业设备及管道防腐蚀工程技术标准2023一、概述工业设备及管道防腐蚀工程技术标准是为了保护设备和管道免受腐蚀、延长使用寿命、提高工作效率和降低维护成本而制定的一系列准则和规范。

它涵盖了材料选择、涂层质量要求、工程设计和施工方法等方面的内容。

随着科技的不断发展和工业化程度的提高，工业设备和管道在各个领域中扮演着重要的角色，因此防腐蚀工程技术标准显得尤为重要。

二、材料选择1. 材料的物理性质和耐腐蚀性能是选择材料时需要考虑的重要因素。

各种金属材料和非金属材料都有不同的性能，需要根据具体的工作环境和介质特性来选择。

常用的材料有不锈钢、合金钢、塑料等。

2. 需要注意的是，材料的选择不仅仅是基于其抗腐蚀性能，还需要考虑其可塑性、耐磨性、耐压性和耐高温性等特性。

合理选择材料，可以提高设备和管道的使用寿命，减少维护和更换的频率。

三、涂层质量要求1. 涂层是防腐蚀工程中的重要环节，它可以提供对金属表面的保护，并防止腐蚀介质与金属发生直接接触。

在制定防腐蚀工程技术标准时，需要考虑涂层的附着力、耐磨性、耐化学药品侵蚀性、耐高温和耐低温性等要求。

2. 合适的涂层技术和材料选择是确保涂层质量的关键。

热喷涂技术可以提供较高的附着力和耐化学药品侵蚀性，而电镀技术适用于一些小型设备或部件的表面保护。

四、工程设计1. 在工程设计中，需要充分考虑设备和管道的结构特点、工作环境和介质特性等因素。

根据不同的工作条件和介质性质，采用适当的设计方法和措施来保证设备和管道的安全和防腐蚀性能。

2. 设备和管道的设计要合理布置通风和排污设施，以保持其内部的干燥和清洁，避免湿度和污染物的积累，从而减少腐蚀的风险。

还要合理设置防护设施和警示标识，提醒人员在操作和维护设备时注意安全。

五、施工方法1. 施工过程中的操作规范和方法是确保工程质量的关键。

需要注意的是，施工人员应熟悉相关的工艺和技术要求，并按照标准执行。

国家标准国家标准序号标准号标准、资料名称定价元备注A综合类01 GB/T21774-2008 粉末涂料烘烤条件的测定14.0002 GB/T21775-2008 闪点的测定闭杯平衡法18.0003 GB/T21776-2008 粉末涂料及其涂层的检验标准指南24.0004 GB/T21777-2008 色漆和清漆用漆基氯化聚合物树脂通用试验方法14.0005 GB/T21782.1-2008 粉末涂料第1部分：筛分法测定粒度分布14.0006 GB/T21782.2-2008 粉末涂料第2部分：气体比较比重仪法测定密度（仲裁法）14.0007 GB/T21782.3-2008 粉末涂料第3部分：液体置换比重瓶法测定密度14.0008 GB/T21782.4-2008 粉末涂料第4部分：爆炸下限的计算14.0009 GB/T21782.8-2008 粉末涂料第8部分：热固性粉末贮存稳定性的测定16.0010 GB/T21782.10-2008粉末涂料第10部分：沉积效率的测定14.0011 GB/T4054-2008 涂料涂覆标记14.0012 GB/T4955-2005 覆盖层厚度测量阳极溶解库仑法18.0013 GB/T6807-2001 钢铁工件涂装前磷化处理技术条件14.0014 GB/T6464-1997 金属及其覆盖层大气腐蚀试验现场的一般要求15 GB/T18839.1-2002涂覆涂料钢材表面处理表面处理方法总则14.0016 GB/T18839.2-2002涂覆涂料钢材表面处理表面处理方法磨料喷射清理18.0017 GB/T18839.3-2002涂覆涂料钢材表面处理表面处理方法手工和动力工具清14.00理18 GB/T13912-2002 金属覆盖层钢铁制件热浸镀锌层技术要求及实验方法21.0019 GB/T16744-2002 热喷涂层自熔合金喷涂与重熔16.0020 GB/T8264-2008 涂装技术术语21.0011 GB/T14441-93 涂装作业安全规程术语16.0012 GB14443-2007 涂装作业安全规程涂层烘干室安全技术规定18.0013 GB14444-2006 涂装作业安全规程喷涂室安全技术规定18.0014 GB/T14773-2007 涂装作业安全规程静电喷枪及其辅助装置安全技术条件16.0015 GB/T12367-2006 涂装作业安全规程静电喷漆工艺安全18.00F1 GB/T15607-95 涂装作业安全规程粉末静电喷涂工艺安全16.0016 GB7692-1999 涂装作业安全规程涂漆前处理工艺安全及其通风净化18.0017 GB6514-1995 涂装作业安全规程涂漆工艺安全及其通风净化18.0018 GB/T18719-2002 热喷涂术语分类16.0019 GB/T9793-97 热喷涂锌、铝及其合金16.00F2 GB/T11372-89 除锈术语16.00F3 GB/T11373-89 热喷涂金属件表面预处理通则14.00F4 GB/T11374-89 热喷涂涂层厚度的无损测量方法14.0020 GB/T11375-99 热喷涂操作安全21.0021 GB5210-2006 色漆和清漆拉开法附着力试验18.0022 GB/T12607-2003热喷涂涂层命名方法23 GB/T12608-2003热喷涂火焰和电弧喷涂线材、棒材和芯材分类和供货技术18.00条件24 GB/T18681-2002热喷涂低压等离子喷涂镍、钴、铝、钇合金涂层16.0025 GB/T19356-2003热喷涂粉末成分和供货技术条件21.0026 GB/T19352.1-2003热喷涂热喷涂结构的质量要求第1部分：选择和使用指南16.0027 GB/T19352.2-2003热喷涂热喷涂结构的质量要求第2部分：全面的质量要求16.0028 GB/T19352.3-2003热喷涂热喷涂结构的质量要求第3部分：标准的质量要求16.0029 GB/T18684-2002锌铬涂层技术要求16.0030 GB/T16166-1996滨海电厂海水冷却水系统牺牲阳极阴极保护18.0031 GB/T21246-2007 埋地钢质管道阴极保护参数测定方法36.0032 GB/T18593-2001 熔融结合环氧粉末涂料的防腐蚀涂装18.0033 GB/T19355-2003 钢铁结构耐腐蚀防护锌和铝覆盖层指南33.0034 GB12336-90腐蚀数据统计分析标准方法35 GB/T8923.2-2008涂覆涂料前钢材表面处理表面清洁度的目视评定第2部分：27.00 已涂覆过的钢材表面局部清除原有涂层后的处理等级36 GB/T8923.3-2008涂覆涂料前钢材表面处理表面清洁度的目视评定第3部分：16.00 焊缝、边缘、和其他区域的表面缺陷的处理等级37 GB/T19280-2003 流体输送用热塑性塑料管材耐快速裂纹扩展（RCP）的测定小16.00 尺寸稳态试验（S4实验）38 GB/T17396-1998 液压支柱用热轧无缝钢管16.0039 GB/T3131-2001 锡铅钎料18.0040 GB/T19001-2008 质量管理体系要求30.0041 GB/T18475-2001 热塑性塑料压力管材和管件用材料分级和命名总体实用(设14.00计)系数42 GB/T23791-2009 企业质量信用等级划分通则14.0043 GB/T1.1-2009 标准化工作导则第1部分：标准的结构和编写70.0044 GB/T20000.2-2009 标准化工作指南第1部分：采用国际标准27.0045 GB/T14002-92劳动定额术语36.0046 GB/T494-1998 建筑石油沥青14.0047 GB/T321-2005 优先数和优先数系14.0048 GB/T2918-1998 塑料试样状态调节和试验的标准环境16.0049 GB/T1845.1-1999聚乙烯（PE）模塑和挤出材料第1部分：命名系统和分类基础16.00C保护35 GB/T14002-2008 劳动定员定额术语36.00F5GB/T15607-95 涂装作业安全规程粉末静电喷涂工艺安全16.0036 GB/T14907-2002 钢结构防火涂料18.00E石油37 GB/T12158-90 防止静电事故通用导则30.0038 GB/T13348-92 液体石油产品静电安全规程16.0039 GB/T5096-85 石油产品铜片腐蚀实验法16.00F6GB/T494-98 建筑石油沥青14.00 复印40 GB/T16906-97 石油罐导静电涂料电阻率测定法14.0041 GB/T15599-1995 石油与石油设施雷电安全规范16.00F设备42 GB/T8174-2008 设备及管道绝热效果的测试与评价18.0043 GB/T8175-2008 设备及管道保温设计导则24.0044 GB/T4272-2008 设备及管道绝热技术通则16.0045 GB/T15586-95 设备及管道保冷设计导则46 GB/T16617-96 设备及管道保冷效果的测试与评价47 GB/T16618-1996 工业炉窑保温技术通则14.0048 GB/T17357-2008 设备及管道绝热层表面热损失现场测定热流计法和表面温18.00度法49 GB/T11790-1996 设备及管道保冷技术通则G化工F7GB/T1630-89 环氧树脂命名14.0050 GB/T14484-93 塑料承载温度试验方法18.0051 GB/T3181-2008 漆膜颜色标准18.00F8GB/T1720-79 漆膜附着力测定法 2.00 复印52 GB/T1723-93 涂料粘度测定法14.00F14GB/T1724-79 涂料细度测定法 2.00 复印53 GB/T1725-2007 色漆、清漆和塑料不挥发物含量的测定16.0054 GB/T1727-92 漆膜一般制备法14.0055 GB/T1732-93 漆膜耐冲击测定法14.0056 GB/T1740-2007 漆膜耐湿热测定法14.0057GB/T1741-2007 漆膜耐霉菌性测定法16.00F9GB/T1735-1750-79 漆膜耐热性测定法33.00复印58GB1768-2006 色漆和清漆耐磨性的测定旋转橡胶砂轮法18.0059GB/T1771-2007色漆和清漆耐中性盐雾性能的测定16.0060GB/T1865-1997色漆和清漆人工气候老化和人工辐射暴露（滤过的氙弧辐射）21.0061GB/T1730-2007色漆和清漆摆杆阻尼试验18.0062GB/T1865-97 色漆和清漆不挥发物含量的测定16.0063GB/T6739-2006漆膜硬度铅笔测定法16.0064GB/T6742-2007色漆和清漆弯曲试验（圆柱轴）16.0065GB/T6750-2007色漆和清漆密度的测定比重瓶法16.00F10GB/T6745-6748-86 船用漆通用技术条件17.00 复印66GB/T5370-2007防污漆样板浅海浸泡试验方法14.00F11GB/T6748-86 船用防锈漆通用技术条件14.0067GB/T6822-2007船体防污防锈漆体系18.0068GB/T7789-2007船体防污漆防污性能动态试验方法10.00F12GB/T9261-2008甲板漆通用技术条件14.0069GB/T9755-2001合成树脂乳液外墙涂料16.0070GB/T9756-2001合成树脂乳液内墙涂料14.0071GB/T5327-2008表面活性剂名词术语36.00 72GB/T5328-85 表面活性剂简化分类18.00F13GB/T7410-87 搪瓷名词术语73GB/T7988-2002搪玻璃釉耐热氢氧化钠溶液腐蚀性能的测定16.00F14GB/T7989-2003搪玻璃釉耐沸腾盐酸腐蚀性能的测定16.00F15GB/T7993-2003用在腐蚀条件下搪玻璃设备的高电压试验方法14.00 74GB/T15957-1995大气环境腐蚀性分类14.00 75GB/T19292.1-2003金属和合金的腐蚀大气腐蚀性分类18.0076GB/T19292.2-2003金属和合金的腐蚀大气腐蚀性腐蚀等级的指导值14.0077GB/T19292.3-2003金属和合金的腐蚀大气腐蚀性污染物的测量18.0078GB/T19292.4-2003金属和合金的腐蚀大气腐蚀性用于评估腐蚀性的标准试14.00样的腐蚀速率的测定H冶金F16GB/T11112-89 有色金属大气腐蚀试验方法10.00复印79GB/T10123-2001金属和合金的腐蚀基本术语和定义15.0080GB/T19291-2003金属和合金的腐蚀腐蚀试验一般原则10.0081GB/T5776-2005金属和合金在表层海水中暴露和评定导则16.00F17GB/T7998-2005铝合金晶间腐蚀测定方法16.0082GB/T16545-96 金属和合金的腐蚀腐蚀试样上腐蚀产物的清除16.0083GB/T18590-2001金属和合金的腐蚀点蚀评定方法18.0084GB/T17731-2004镁合金牺牲阳极18.00F18GB/T13312-91 钢铁件涂装前除油程度检验方法（验油试纸法） 6.00复印85GB/T4948-2002铝-锌-铟系合金牺牲阳极21.0086GB/T4950-2002锌-铝--镉系合金牺牲阳极18.00 Q材料87GB/T4132-1996绝热材料及相关术语27.00 88GB/T16777-1997建筑防水涂料试验方法24.00 89GB/T9779-88 复层建筑涂料18.00 90GB/T17371-1998硅酸盐复合绝热涂料16.0091GB/T17430-1998绝热材料最高使用温度的评估方法16.0092GB/T17794-99 柔性泡沫橡塑绝热制品18.00 93GB/T17795-2008建筑绝热用玻璃棉制品16.0094GB/T8488-2008耐酸砖18.0095GB/T18241.1-2001橡胶衬里第一部分设备防腐衬里16.0096GB/T13465.1-2002不透性石墨材料力学性能试验方法总则14.0097GB/T13465.2-42002不透性石墨材料抗弯强度试验方法14.0098GB/T13465.3-2002不透性石墨材料抗压强度实验方法14.0099GB/T13465.4-2002不透性石墨材料冲击试验方法14.00100GB/T13465.5-2009不透性石墨酚醛粘接剂收缩率试验方法14.00101GB/T13465.6-2009不透性石墨管水压爆破试验方法14.00102GB/T13465.7-2009不透性石墨增重率和填孔率试验方法14.00103GB/T13465.8-2009不透性石墨粘接剂粘结剪切强度试验方法14.00104GB/T13465.9-2009不透性石墨粘接剂粘结抗拉强度试验方法14.00105GB/T21921-2008 不透性石墨材料抗拉强度试验方法14.00106GB/T21432-2008石墨制压力容器18.00107GB/T3854-2005纤维增强塑料巴氏（巴柯尔）硬度试验14.00108GB/T2577-2005玻璃纤维增强塑料树脂含量实验方法16.00109GB/T18369-2008玻璃纤维无捻粗纱18.00 110GB/18370-2001玻璃纤维无捻粗纱布16.00 111GB/17470-2007玻璃纤维短切原丝毡18.00 115GB/T9341-2000塑料弯曲性能试验方法21.00116GB/T1446-2005纤维增强塑料性能试验方法总则14.00117GB/T1450.1-2005 纤维增强塑料层间剪切强度试验方法14.00118GB/T1447-2005玻璃纤维增强塑料拉伸性能试验方法18.00119 GB/T1448-1983 玻璃纤维增强塑料压缩性能试验方法14.00 120 GB/T1449-2005 玻璃纤维增强塑料弯曲性能试验方法14.00 121 GB/T23257-2009 埋地钢质管道聚乙烯防腐层33.00122 GB/T19472.1-2004埋地用聚乙烯（PE）结构壁管道系统第1部分：聚乙烯双壁21.00波纹管材123 GB/T19472.2-2004埋地用聚乙烯（PE）结构壁管第2部分：聚乙烯缠绕结构壁30.00管材124 GB/T4217-2008 流体输送用热塑性塑料管材公称外径和公称压力16.00125 GB/T6671-2001 热塑性塑料管材纵向回缩率的测定16.00126 GB/T10798-2001 热塑性塑料管材通用壁厚表16.00127 GB/T8806-2008 塑料管道系统塑料部件尺寸的测定24.00128 GB/T18252-2008 塑料管道系统用外推法对热塑性塑料管材长期静液压强度的24.00测定129 GB/T19278-2003 热塑性塑料管材、管件及阀门、通用术及其定义24.00130 GB/T19810-2005 聚乙烯管材和管件热熔对接接头拉伸强度破坏形式的测定14.00131 GB/T19808-2005 塑料管材和管件公称外径大于或等于90mm的聚乙烯电熔组件14.00拉伸剥离试验132 GB/T19809-2005 塑料管材和管件聚乙烯管材/管材或管材/管件热熔对接组件14.00的制备133 GB/T19806-2005 塑料管材和管件聚乙烯电熔组件的挤压剥离试验16.00 134 GB/T19712-2005 塑料管材和管件聚乙烯鞍行旁通抗冲击试验方法14.00135 GB/T1842-2008 聚乙烯环境应力开裂试验18.00136 GB/T3681-2000 塑料大气暴露试验方法18.00137 GB/T3682-2000 热塑性塑料熔体质量流动速率和熔体体积流动速率的测定16.00138 GB/T6111-2003 流体输送用热塑性塑料管耐内压试验方法16.00139 GB/T8804.3-2003 热塑性塑料管材拉伸性能测定第三部分：聚烯烃管材14.00140 GB/T15333-1994 绝缘用胶粘带腐蚀实验方法14.00 141 GB/T17369-1998 建筑绝热材料的应用类型和基本要求18.00 142 GB/T1431-85 碳素材料耐压强度测定方法14.00143 GB/T9973-2006 碳素材料透气度试验方法14.00144 GB/T8719-2009 碳素材料及其制品的包装、标志、储存、运输和质量证明书的14.00一般规定145 GB/T8722-2008 石墨材料中温导热系数测定方法14.00U船舶F19 GB/T12466-90 船舶及海洋工程腐蚀与防护术语18.00 125 GB/T3108-99 船体外加电流阴极保护系统16.00F20 GB/T6384-2008 船舶及海洋工程用金属材料在天然环境中的海水腐蚀试验方16.00法F21 GB/T7788-2007 船舶及海洋工程阳极屏涂料通用技术条件16.00 F22 GB/T7789-2007 船舶防污漆防污性能动态试验方法14.00126 GB/T7790-1996 防锈漆耐阴极剥离性试验方法16.00127 GB/T14528-93 船舶涂料修补性能测定法8.00128 GB/T15748-1995船用金属材料电偶腐蚀试验方法14.00129 GB/T14616-2008机舱舱底涂料通用技术条件14.00F23 GB/T13288-91 涂装前钢材表面粗糙度等级的评定（比较样块法）14.00130 GB/T17848-1999牺牲阳极电化学性能试验方法16.00131 GB/T11835-98 绝热用岩棉、矿渣棉及其制品24.00其它132 GB/T20674.1---2006塑料管材和管件聚乙烯系统焊接设备第1部分：热熔对接热21.00熔对接133 GB/T20674.2---2006塑料管材和管件聚乙烯系统焊接设备第2部分：电熔连接电24.00熔连接134 GB/T12554-2006 塑料注射模技术条件14.00135 GB/T4170—2006 塑料注射模零件技术条件14.00136 GB/T20737-2006 无损检测通用术语和定义16.00137 GB13021-91 聚乙烯管材和管件碳黑含量的测定（热失重法）14.00138 GB/T18251-2000 聚乙烯管材、管件和混配料中颜料或碳黑分散的测定方法14.00139 GB/T18476-2001 聚烯烃管道耐裂纹扩展的测定（切口试验）16.00140 GB/T21238-2007 玻璃纤维增强塑料夹砂管36.00141 GB/T19712-2005 聚乙烯（PE）鞍形旁通抗冲击试验方法14.00 142 GB/T17391-1998 聚乙烯管材与管件热稳定性试验方法14.00143 GB/T1634.1-2000塑料负荷变形温度的测定第一部分通用试验方法16.00144 GB/T1634.2-2000塑料负荷变形温度的测定第二部分塑料硬橡胶和长纤维增16.00强复合材料145 GB/T1634.3-2000塑料负荷变形温度的测定第三部分高强度热固性层压材料14.0001GB50393-2008 钢质石油储罐防腐蚀工程技术规范15.00 02GB50016-2006 建筑设计防火规范52.00 03GB50028-2002 城镇燃气设计规范60.00 04GB50046-2008 工业建筑防腐蚀设计规范18.00 05GB50108-2001 地下工程防水技术规范22.00 06GB50208-2002 地下防水工程质量验收规范16.0007GB50185-93工业设备及管道绝热工程质量检验评定标准 4.0008GB50264-97工业设备及管道绝热工程设计规范15.00 09GB50224-95建筑防腐蚀工程质量检验评定标准15.00 10GB50212-2002 建筑防腐蚀工程施工及验收规范26.00 11GB50160-92石油化工企业设计防火规范22.00 12GB50251-2003 输气管道工程设计规范23.00 13GB50253-2003 输油管道工程设计规范24.00 14GB50354-2005 建筑内部装修防火施工及验收规范8.00 15书代号：T0751 建筑防火、耐火材料分册15.00 16书代号：T0766 建筑保温、吸声材料分册15.00 17书代号：T0753 建筑装修防火设计材料手册22.00 18书代号：T0905 燃气管道工程施工29.00 19书代号：T0767 防腐蚀材料及建筑涂料分册24.00 20书代号：T0808 外墙外保温技术18.0021书代号：T0856 全国统一安装工程预算定额（第十一册）刷油、防腐蚀、绝热66.00工程CY—211—200022全国统一安装工程预算定额（第四册）炉窑砌筑工程24.0023全国统一安装工程预算定额（第五册）自动化控制及仪表25书代号：T1697 全国统一安装工程基础定额（第三册）刷油、绝热与防腐蚀60.00GJD203—2006。

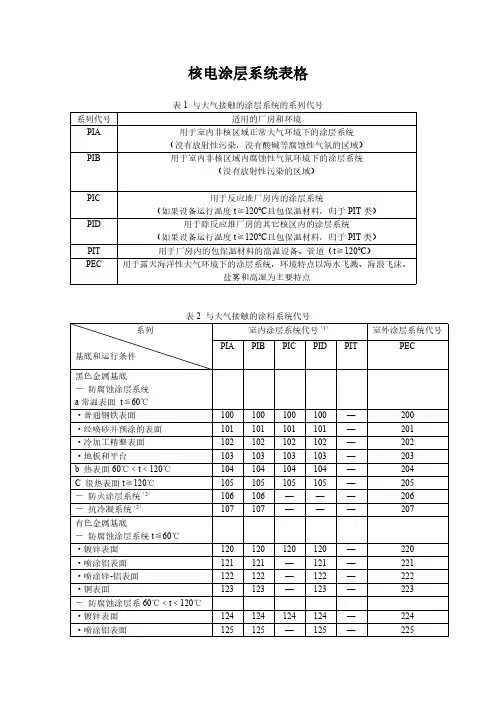

核电涂层系统表格表1与大气接触的涂层系统的系列代号系列代号适用的厂房和环境PIA用于室内非核区域正常大气环境下的涂层系统（没有放射性污染，没有酸碱等腐蚀性气氛的区域）PIB用于室内非核区域内腐蚀性气氛环境下的涂层系统（没有放射性污染的区域）PIC用于反应堆厂房内的涂层系统（如果设备运行温度t≧120℃且包保温材料，归于PIT类）PID用于除反应堆厂房的其它核区内的涂层系统（如果设备运行温度t≧120℃且包保温材料，归于PIT类）PIT用于厂房内的包保温材料的高温设备、管道（t≧120℃）PEC用于露天海洋性大气环境下的涂层系统，环境特点以海水飞溅、海浪飞沫、盐雾和高湿为主要特点表2与大气接触的涂料系统代号系列基底和运行条件室内涂层系统代号（1）室外涂层系统代号PIA PIB PIC PID PIT PEC黑色金属基底－防腐蚀涂层系统a常温表面t≦60℃·普通钢铁表面100100100100—200·经喷砂并预涂的表面101101101101—201·冷加工精整表面102102102102—202·地板和平台103103103103—203 b热表面60℃﹤t﹤120℃104104104104—204 C很热表面t≧120℃105105105105—205－防火涂层系统（2）106106———206－抗冷凝系统（2）107107———207有色金属基底－防腐蚀涂层系统t≦60℃·镀锌表面120120120120—220·喷涂铝表面121121—121—221·喷涂锌-铝表面122122—122—222·铜表面123123—123—223－防腐蚀涂层系60℃﹤t﹤120℃·镀锌表面124124124124—224·喷涂铝表面125125—125—225·喷涂锌-铝表面126126—126—226·铜表面127127—127—227－防火涂层系统（2）128128———228－抗冷凝系统（2）129129———229注：（1）如果涂层配套是用于120℃以下的使用，则几个涂层系统可采用同一种涂层配套，例如：PIC100Ⅰ、PIC101Ⅰ、PIC102Ⅰ、PIC103Ⅰ、PIC104Ⅰ可采用同一种涂层配套。

腐蚀的分类及防范措施腐蚀的分类1、大气腐蚀在大气中，由于氧的作用，雨水的作用，腐蚀性物质的作用，裸露的设备、管线、阀、泵及其他设施会产生严重腐蚀，甚至有些化工厂因为螺栓、阀等锈死，诱发事故的发生。

因此，设备、管线、阀、泵及其设施等，需要选择合适的材料及涂覆防腐涂层予以保护。

2、全面腐蚀在腐蚀介质及一定温度、压力下，会发生金属表面或大面积均匀的腐蚀，如果腐蚀裕度控制在0.05～0.5mm/a、＜0.05mm/a，金属材料耐蚀等级分别为良好、优良。

对于这种腐蚀，应根据介质及温度、压力等选择合适的耐腐蚀材料，或接触介质的内表面涂覆涂层，或加入缓蚀剂。

3、电偶腐蚀电偶腐蚀是化工容器、设备中常见的一种腐蚀，它是由于两种不同金属在溶液中直接接触，因其电极电位不同构成腐蚀电池，使电极电位较负的金属发生溶解腐蚀。

为减轻这种双金属腐蚀，应选择电偶序列相近的金属材料。

4、缝隙腐蚀在装置设备的管道连接处、衬板、垫片等处的金属与金属，金属与非金属间及金属涂层破损时，金属与涂层间所构成的窄缝在电解液中会造成缝隙腐蚀。

防止办法：a.采用合适的抗缝隙腐蚀材料；b.采用合理的设计方案，如尽量减小缝隙、死角、腐蚀液（介质）的积存，法兰配合严密，垫片适宜等；c.采用电化学保护；d.采用缓蚀剂等。

5、孔蚀由于金属表面露头、错位、介质不均匀等，腐蚀介质会集中在金属表面个别小点上形成深度较大的腐蚀。

防止孔蚀的方法有：a.减少溶液中氯离子浓度，或加入有抑制孔蚀作用的阴离子；b.减少溶液中氧化性离子，如Fe3+、Cu2+、Hg2+；降低溶液温度；c.采用阴极保护；d.采用点蚀合金。

6、其他工艺设备在一定条件下会产生晶间腐蚀,拉应力作用下的应力腐蚀破裂,在高温、高压下的氢腐蚀（使钢组织发生化学变化），在交变应力作用下的腐蚀疲劳等。

腐蚀的后果电镀生产过程中使用的氰化物、强碱、强酸等，将对上述装置的内表层进行腐蚀，特别是其金属部分。

这种腐蚀破坏作用又不易被察觉，其危险性很大，一旦装置被腐蚀破坏，腐蚀物质就会往外泄漏，将导致后果严重的事故发生。

国家标准国家标准序号标准号标准、资料名称定价元备注A综合类01 GB/T21774-2008 粉末涂料烘烤条件的测定14.0002 GB/T21775-2008 闪点的测定闭杯平衡法18.0003 GB/T21776-2008 粉末涂料及其涂层的检验标准指南24.0004 GB/T21777-2008 色漆和清漆用漆基氯化聚合物树脂通用试验方法14.0005 GB/T21782.1-2008 粉末涂料第1部分：筛分法测定粒度分布14.0006 GB/T21782.2-2008 粉末涂料第2部分：气体比较比重仪法测定密度（仲裁法）14.0007 GB/T21782.3-2008 粉末涂料第3部分：液体置换比重瓶法测定密度14.0008 GB/T21782.4-2008 粉末涂料第4部分：爆炸下限的计算14.0009 GB/T21782.8-2008 粉末涂料第8部分：热固性粉末贮存稳定性的测定16.0010 GB/T21782.10-2008粉末涂料第10部分：沉积效率的测定14.0011 GB/T4054-2008 涂料涂覆标记14.0012 GB/T4955-2005 覆盖层厚度测量阳极溶解库仑法18.0013 GB/T6807-2001 钢铁工件涂装前磷化处理技术条件14.0014 GB/T6464-1997 金属及其覆盖层大气腐蚀试验现场的一般要求15 GB/T18839.1-2002涂覆涂料钢材表面处理表面处理方法总则14.0016 GB/T18839.2-2002涂覆涂料钢材表面处理表面处理方法磨料喷射清理18.0017 GB/T18839.3-2002涂覆涂料钢材表面处理表面处理方法手工和动力工具清14.00理18 GB/T13912-2002 金属覆盖层钢铁制件热浸镀锌层技术要求及实验方法21.0019 GB/T16744-2002 热喷涂层自熔合金喷涂与重熔16.0020 GB/T8264-2008 涂装技术术语21.0011 GB/T14441-93 涂装作业安全规程术语16.0012 GB14443-2007 涂装作业安全规程涂层烘干室安全技术规定18.0013 GB14444-2006 涂装作业安全规程喷涂室安全技术规定18.0014 GB/T14773-2007 涂装作业安全规程静电喷枪及其辅助装置安全技术条件16.0015 GB/T12367-2006 涂装作业安全规程静电喷漆工艺安全18.00F1 GB/T15607-95 涂装作业安全规程粉末静电喷涂工艺安全16.0016 GB7692-1999 涂装作业安全规程涂漆前处理工艺安全及其通风净化18.0017 GB6514-1995 涂装作业安全规程涂漆工艺安全及其通风净化18.0018 GB/T18719-2002 热喷涂术语分类16.0019 GB/T9793-97 热喷涂锌、铝及其合金16.00F2 GB/T11372-89 除锈术语16.00F3 GB/T11373-89 热喷涂金属件表面预处理通则14.00F4 GB/T11374-89 热喷涂涂层厚度的无损测量方法14.0020 GB/T11375-99 热喷涂操作安全21.0021 GB5210-2006 色漆和清漆拉开法附着力试验18.0022 GB/T12607-2003热喷涂涂层命名方法23 GB/T12608-2003热喷涂火焰和电弧喷涂线材、棒材和芯材分类和供货技术18.00条件24 GB/T18681-2002热喷涂低压等离子喷涂镍、钴、铝、钇合金涂层16.0025 GB/T19356-2003热喷涂粉末成分和供货技术条件21.0026 GB/T19352.1-2003热喷涂热喷涂结构的质量要求第1部分：选择和使用指南16.0027 GB/T19352.2-2003热喷涂热喷涂结构的质量要求第2部分：全面的质量要求16.0028 GB/T19352.3-2003热喷涂热喷涂结构的质量要求第3部分：标准的质量要求16.0029 GB/T18684-2002锌铬涂层技术要求16.0030 GB/T16166-1996滨海电厂海水冷却水系统牺牲阳极阴极保护18.0031 GB/T21246-2007 埋地钢质管道阴极保护参数测定方法36.0032 GB/T18593-2001 熔融结合环氧粉末涂料的防腐蚀涂装18.0033 GB/T19355-2003 钢铁结构耐腐蚀防护锌和铝覆盖层指南33.0034 GB12336-90腐蚀数据统计分析标准方法35 GB/T8923.2-2008涂覆涂料前钢材表面处理表面清洁度的目视评定第2部分：27.00 已涂覆过的钢材表面局部清除原有涂层后的处理等级36 GB/T8923.3-2008涂覆涂料前钢材表面处理表面清洁度的目视评定第3部分：16.00 焊缝、边缘、和其他区域的表面缺陷的处理等级37 GB/T19280-2003 流体输送用热塑性塑料管材耐快速裂纹扩展（RCP）的测定小16.00 尺寸稳态试验（S4实验）38 GB/T17396-1998 液压支柱用热轧无缝钢管16.0039 GB/T3131-2001 锡铅钎料18.0040 GB/T19001-2008 质量管理体系要求30.0041 GB/T18475-2001 热塑性塑料压力管材和管件用材料分级和命名总体实用(设14.00计)系数42 GB/T23791-2009 企业质量信用等级划分通则14.0043 GB/T1.1-2009 标准化工作导则第1部分：标准的结构和编写70.0044 GB/T20000.2-2009 标准化工作指南第1部分：采用国际标准27.0045 GB/T14002-92劳动定额术语36.0046 GB/T494-1998 建筑石油沥青14.0047 GB/T321-2005 优先数和优先数系14.0048 GB/T2918-1998 塑料试样状态调节和试验的标准环境16.0049 GB/T1845.1-1999聚乙烯（PE）模塑和挤出材料第1部分：命名系统和分类基础16.00C保护35 GB/T14002-2008 劳动定员定额术语36.00F5GB/T15607-95 涂装作业安全规程粉末静电喷涂工艺安全16.0036 GB/T14907-2002 钢结构防火涂料18.00E石油37 GB/T12158-90 防止静电事故通用导则30.0038 GB/T13348-92 液体石油产品静电安全规程16.0039 GB/T5096-85 石油产品铜片腐蚀实验法16.00F6GB/T494-98 建筑石油沥青14.00 复印40 GB/T16906-97 石油罐导静电涂料电阻率测定法14.0041 GB/T15599-1995 石油与石油设施雷电安全规X16.00F设备42 GB/T8174-2008 设备及管道绝热效果的测试与评价18.0043 GB/T8175-2008 设备及管道保温设计导则24.0044 GB/T4272-2008 设备及管道绝热技术通则16.0045 GB/T15586-95 设备及管道保冷设计导则46 GB/T16617-96 设备及管道保冷效果的测试与评价47 GB/T16618-1996 工业炉窑保温技术通则14.0048 GB/T17357-2008 设备及管道绝热层表面热损失现场测定热流计法和表面温18.00度法49 GB/T11790-1996 设备及管道保冷技术通则G化工F7GB/T1630-89 环氧树脂命名14.0050 GB/T14484-93 塑料承载温度试验方法18.0051 GB/T3181-2008 漆膜颜色标准18.00F8GB/T1720-79 漆膜附着力测定法 2.00 复印52 GB/T1723-93 涂料粘度测定法14.00F14GB/T1724-79 涂料细度测定法 2.00 复印53 GB/T1725-2007 色漆、清漆和塑料不挥发物含量的测定16.0054 GB/T1727-92 漆膜一般制备法14.0055 GB/T1732-93 漆膜耐冲击测定法14.0056 GB/T1740-2007 漆膜耐湿热测定法14.0057GB/T1741-2007 漆膜耐霉菌性测定法16.00F9GB/T1735-1750-79 漆膜耐热性测定法33.00复印58GB1768-2006 色漆和清漆耐磨性的测定旋转橡胶砂轮法18.0059GB/T1771-2007色漆和清漆耐中性盐雾性能的测定16.0060GB/T1865-1997色漆和清漆人工气候老化和人工辐射暴露（滤过的氙弧辐射）21.0061GB/T1730-2007色漆和清漆摆杆阻尼试验18.0062GB/T1865-97 色漆和清漆不挥发物含量的测定16.0063GB/T6739-2006漆膜硬度铅笔测定法16.0064GB/T6742-2007色漆和清漆弯曲试验（圆柱轴）16.0065GB/T6750-2007色漆和清漆密度的测定比重瓶法16.00F10GB/T6745-6748-86 船用漆通用技术条件17.00 复印66GB/T5370-2007防污漆样板浅海浸泡试验方法14.00F11GB/T6748-86 船用防锈漆通用技术条件14.0067GB/T6822-2007船体防污防锈漆体系18.0068GB/T7789-2007船体防污漆防污性能动态试验方法10.00F12GB/T9261-2008甲板漆通用技术条件14.0069GB/T9755-2001合成树脂乳液外墙涂料16.0070GB/T9756-2001合成树脂乳液内墙涂料14.0071GB/T5327-2008表面活性剂名词术语36.00 72GB/T5328-85 表面活性剂简化分类18.00F13GB/T7410-87 搪瓷名词术语73GB/T7988-2002搪玻璃釉耐热氢氧化钠溶液腐蚀性能的测定16.00F14GB/T7989-2003搪玻璃釉耐沸腾盐酸腐蚀性能的测定16.00F15GB/T7993-2003用在腐蚀条件下搪玻璃设备的高电压试验方法14.00 74GB/T15957-1995大气环境腐蚀性分类14.00 75GB/T19292.1-2003金属和合金的腐蚀大气腐蚀性分类18.0076GB/T19292.2-2003金属和合金的腐蚀大气腐蚀性腐蚀等级的指导值14.0077GB/T19292.3-2003金属和合金的腐蚀大气腐蚀性污染物的测量18.0078GB/T19292.4-2003金属和合金的腐蚀大气腐蚀性用于评估腐蚀性的标准试14.00样的腐蚀速率的测定H冶金F16GB/T11112-89 有色金属大气腐蚀试验方法10.00复印79GB/T10123-2001金属和合金的腐蚀基本术语和定义15.0080GB/T19291-2003金属和合金的腐蚀腐蚀试验一般原则10.0081GB/T5776-2005金属和合金在表层海水中暴露和评定导则16.00F17GB/T7998-2005铝合金晶间腐蚀测定方法16.0082GB/T16545-96 金属和合金的腐蚀腐蚀试样上腐蚀产物的清除16.0083GB/T18590-2001金属和合金的腐蚀点蚀评定方法18.0084GB/T17731-2004镁合金牺牲阳极18.00F18GB/T13312-91 钢铁件涂装前除油程度检验方法（验油试纸法） 6.00复印85GB/T4948-2002铝-锌-铟系合金牺牲阳极21.0086GB/T4950-2002锌-铝--镉系合金牺牲阳极18.00 Q材料87GB/T4132-1996绝热材料及相关术语27.00 88GB/T16777-1997建筑防水涂料试验方法24.00 89GB/T9779-88 复层建筑涂料18.00 90GB/T17371-1998硅酸盐复合绝热涂料16.0091GB/T17430-1998绝热材料最高使用温度的评估方法16.0092GB/T17794-99 柔性泡沫橡塑绝热制品18.00 93GB/T17795-2008建筑绝热用玻璃棉制品16.0094GB/T8488-2008耐酸砖18.0095GB/T18241.1-2001橡胶衬里第一部分设备防腐衬里16.0096GB/T13465.1-2002不透性石墨材料力学性能试验方法总则14.0097GB/T13465.2-42002不透性石墨材料抗弯强度试验方法14.0098GB/T13465.3-2002不透性石墨材料抗压强度实验方法14.0099GB/T13465.4-2002不透性石墨材料冲击试验方法14.00100GB/T13465.5-2009不透性石墨酚醛粘接剂收缩率试验方法14.00101GB/T13465.6-2009不透性石墨管水压爆破试验方法14.00102GB/T13465.7-2009不透性石墨增重率和填孔率试验方法14.00103GB/T13465.8-2009不透性石墨粘接剂粘结剪切强度试验方法14.00104GB/T13465.9-2009不透性石墨粘接剂粘结抗拉强度试验方法14.00105GB/T21921-2008 不透性石墨材料抗拉强度试验方法14.00106GB/T21432-2008石墨制压力容器18.00107GB/T3854-2005纤维增强塑料巴氏（巴柯尔）硬度试验14.00108GB/T2577-2005玻璃纤维增强塑料树脂含量实验方法16.00109GB/T18369-2008玻璃纤维无捻粗纱18.00 110GB/18370-2001玻璃纤维无捻粗纱布16.00 111GB/17470-2007玻璃纤维短切原丝毡18.00 115GB/T9341-2000塑料弯曲性能试验方法21.00116GB/T1446-2005纤维增强塑料性能试验方法总则14.00117GB/T1450.1-2005 纤维增强塑料层间剪切强度试验方法14.00118GB/T1447-2005玻璃纤维增强塑料拉伸性能试验方法18.00119 GB/T1448-1983 玻璃纤维增强塑料压缩性能试验方法14.00 120 GB/T1449-2005 玻璃纤维增强塑料弯曲性能试验方法14.00 121 GB/T23257-2009 埋地钢质管道聚乙烯防腐层33.00122 GB/T19472.1-2004埋地用聚乙烯（PE）结构壁管道系统第1部分：聚乙烯双壁21.00波纹管材123 GB/T19472.2-2004埋地用聚乙烯（PE）结构壁管第2部分：聚乙烯缠绕结构壁30.00管材124 GB/T4217-2008 流体输送用热塑性塑料管材公称外径和公称压力16.00125 GB/T6671-2001 热塑性塑料管材纵向回缩率的测定16.00126 GB/T10798-2001 热塑性塑料管材通用壁厚表16.00127 GB/T8806-2008 塑料管道系统塑料部件尺寸的测定24.00128 GB/T18252-2008 塑料管道系统用外推法对热塑性塑料管材长期静液压强度的24.00测定129 GB/T19278-2003 热塑性塑料管材、管件及阀门、通用术及其定义24.00130 GB/T19810-2005 聚乙烯管材和管件热熔对接接头拉伸强度破坏形式的测定14.00131 GB/T19808-2005 塑料管材和管件公称外径大于或等于90mm的聚乙烯电熔组件14.00拉伸剥离试验132 GB/T19809-2005 塑料管材和管件聚乙烯管材/管材或管材/管件热熔对接组件14.00的制备133 GB/T19806-2005 塑料管材和管件聚乙烯电熔组件的挤压剥离试验16.00 134 GB/T19712-2005 塑料管材和管件聚乙烯鞍行旁通抗冲击试验方法14.00135 GB/T1842-2008 聚乙烯环境应力开裂试验18.00136 GB/T3681-2000 塑料大气暴露试验方法18.00137 GB/T3682-2000 热塑性塑料熔体质量流动速率和熔体体积流动速率的测定16.00138 GB/T6111-2003 流体输送用热塑性塑料管耐内压试验方法16.00139 GB/T8804.3-2003 热塑性塑料管材拉伸性能测定第三部分：聚烯烃管材14.00140 GB/T15333-1994 绝缘用胶粘带腐蚀实验方法14.00 141 GB/T17369-1998 建筑绝热材料的应用类型和基本要求18.00 142 GB/T1431-85 碳素材料耐压强度测定方法14.00143 GB/T9973-2006 碳素材料透气度试验方法14.00144 GB/T8719-2009 碳素材料及其制品的包装、标志、储存、运输和质量证明书的14.00一般规定145 GB/T8722-2008 石墨材料中温导热系数测定方法14.00U船舶F19 GB/T12466-90 船舶及海洋工程腐蚀与防护术语18.00 125 GB/T3108-99 船体外加电流阴极保护系统16.00F20 GB/T6384-2008 船舶及海洋工程用金属材料在天然环境中的海水腐蚀试验方16.00法F21 GB/T7788-2007 船舶及海洋工程阳极屏涂料通用技术条件16.00 F22 GB/T7789-2007 船舶防污漆防污性能动态试验方法14.00126 GB/T7790-1996 防锈漆耐阴极剥离性试验方法16.00127 GB/T14528-93 船舶涂料修补性能测定法8.00128 GB/T15748-1995船用金属材料电偶腐蚀试验方法14.00129 GB/T14616-2008机舱舱底涂料通用技术条件14.00F23 GB/T13288-91 涂装前钢材表面粗糙度等级的评定（比较样块法）14.00130 GB/T17848-1999牺牲阳极电化学性能试验方法16.00131 GB/T11835-98 绝热用岩棉、矿渣棉及其制品24.00其它132 GB/T20674.1---2006塑料管材和管件聚乙烯系统焊接设备第1部分：热熔对接热21.00熔对接133 GB/T20674.2---2006塑料管材和管件聚乙烯系统焊接设备第2部分：电熔连接电24.00熔连接134 GB/T12554-2006 塑料注射模技术条件14.00135 GB/T4170—2006 塑料注射模零件技术条件14.00136 GB/T20737-2006 无损检测通用术语和定义16.00137 GB13021-91 聚乙烯管材和管件碳黑含量的测定（热失重法）14.00138 GB/T18251-2000 聚乙烯管材、管件和混配料中颜料或碳黑分散的测定方法14.00139 GB/T18476-2001 聚烯烃管道耐裂纹扩展的测定（切口试验）16.00140 GB/T21238-2007 玻璃纤维增强塑料夹砂管36.00141 GB/T19712-2005 聚乙烯（PE）鞍形旁通抗冲击试验方法14.00 142 GB/T17391-1998 聚乙烯管材与管件热稳定性试验方法14.00143 GB/T1634.1-2000塑料负荷变形温度的测定第一部分通用试验方法16.00144 GB/T1634.2-2000塑料负荷变形温度的测定第二部分塑料硬橡胶和长纤维增16.00强复合材料145 GB/T1634.3-2000塑料负荷变形温度的测定第三部分高强度热固性层压材料14.0001GB50393-2008 钢质石油储罐防腐蚀工程技术规X 15.00 02GB50016-2006 建筑设计防火规X52.00 03GB50028-2002 城镇燃气设计规X60.00 04GB50046-2008 工业建筑防腐蚀设计规X18.00 05GB50108-2001 地下工程防水技术规X22.00 06GB50208-2002 地下防水工程质量验收规X16.0007GB50185-93工业设备及管道绝热工程质量检验评定标准 4.0008GB50264-97工业设备及管道绝热工程设计规X15.00 09GB50224-95建筑防腐蚀工程质量检验评定标准15.00 10GB50212-2002 建筑防腐蚀工程施工及验收规X26.00 11GB50160-92石油化工企业设计防火规X22.00 12GB50251-2003 输气管道工程设计规X23.00 13GB50253-2003 输油管道工程设计规X24.00 14GB50354-2005 建筑内部装修防火施工及验收规X8.00 15书代号：T0751 建筑防火、耐火材料分册15.00 16书代号：T0766 建筑保温、吸声材料分册15.00 17书代号：T0753 建筑装修防火设计材料手册22.00 18书代号：T0905 燃气管道工程施工29.00 19书代号：T0767 防腐蚀材料及建筑涂料分册24.00 20书代号：T0808 外墙外保温技术18.0021书代号：T0856 全国统一安装工程预算定额（第十一册）刷油、防腐蚀、绝热66.00工程CY—211—200022全国统一安装工程预算定额（第四册）炉窑砌筑工程24.0023全国统一安装工程预算定额（第五册）自动化控制及仪表25书代号：T1697 全国统一安装工程基础定额（第三册）刷油、绝热与防腐蚀60.00GJD203—2006。

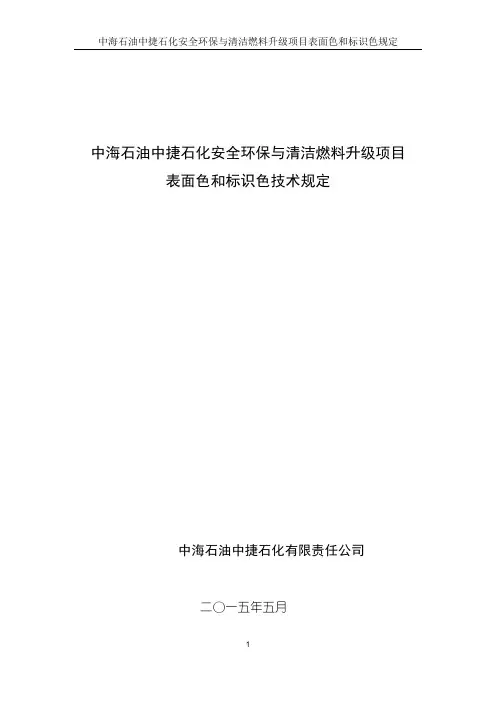

中海石油中捷石化安全环保与清洁燃料升级项目表面色和标识色技术规定中海石油中捷石化有限责任公司二〇一五年五月目录1.范围2.编制依据3.责任4.定义5.总则6.设备7.管道8.钢结构9.厂区建筑物10.其他1.范围本标准对中海石油中捷石化安全环保与清洁燃料升级项目的设备、管道、钢结构和厂区内的建筑物的表面色进行规定，便于操作、检修，促进安全生产和美化厂容；本规定不包括办公楼，起重运输机械、机修、仪修中的设备。

本规定不适用于安全色和安全标志。

2.编制依据本规定主要参照中石化SH3043－2003“石油化工设备管道钢结构表面色和标志规定”，国内外最近新建的大型石化厂及项目组的要求。

3.责任本规定在E、P、C执行时，若有与其他规定矛盾或不合适的地方，应书面向项目组技术部汇报，待项目组做出书面批准后方可继续进行工作。

4.定义4.1表面-不隔热的设备和管道的外表面或隔热的设备和管道的保护层外表面以及钢结构的外表面，建构筑物的顶栅和墙体的外表面。

4.2表面色-指涂于外表面的颜色。

4.3标志-在设备、管道外表面局部范围所刷或采用挂牌形式的有关设备位号、管号、介质名称或代号、介质流向箭头等信息的标识。

5.总则5.1采用有色金属、不锈钢、陶瓷、塑料（含玻璃钢）等材料制成或表面已采用搪瓷、镀锌等处理的设备和管道宜保持本色，不应再刷表面色，但仍应有标志。

5.2已刷变色漆的设备和管道（部位）表面严禁再刷表面色，但应有标志，且标志不得妨碍对变色漆的观察。

5.3厚型防火涂料外不宜刷表面漆，如因防腐等需要进行涂装时，应参考钢结构结构涂色协调的颜色。

5.4隔热金属外保护层不刷色，但应有标志。

5.5在外径或保护层外径小于或等于50ｍｍ的管道上刷标志困难时，可采用标志牌。

5.6塔、烟囱、火炬等高耸设备及钢结构，必须根据航空管理部门的要求，设置飞行障碍警示标志.5.7表面色与标志所使用银灰颜色，其编号为Ral 9006,其他颜色应与SH3043-2003中附录A一致；标志字体应为印刷体，位置尺寸适宜，排列规整。

工艺规程GY/XINGSU 106-2008二丙酮醇diacetone alcohol（草稿）2012-01上海圣禄实业股份有限公司编制说明：1．在试生产阶段，探索丙酮进料流量（亦即反应器中丙酮的停留时间）、进料温度与丙酮转化率的关系，寻找最佳的（亦即转化率最高的）丙酮进料量和进料温度。

注意丙酮中水含量对反应的影响。

2．在试生产阶段，探索反应塔顶是否须回流以及最小回流比。

回流比越小，越节能。

3．待间歇反应稳定，反应釜釜温在近120℃，亦即釜液相二丙酮醇浓度在70~80%时，探索连续补充新鲜丙酮，连续采出反应生成液、并连续输入蒸馏，亦即整个流程全部连续的可能性，始终维持反应进出料和产出液中二丙酮醇浓度基本恒定。

4．在始终维持蒸馏釜温不超过120℃的条件下，探索脱丙酮塔、二丙酮塔的最低真空度，以寻求最适宜的冷冻水水温，提高冷冻机的产能和降低能耗。

探索这二塔最佳操作条件。

5．由于没有丙酮精馏塔，系统中异丙叉丙酮这些中间馏分有可能会不断的积累。

通过试生产，观察异丙叉丙酮是否积累？若积累的话，势必积累到一定量后，会影响二丙酮醇的质量（水溶性），则需要通过试生产，探索出生产了几釜后，须将这些异丙叉丙酮除去，除去的方法，或是将多次循环的丙酮送往异丙叉丙酮釜精制提纯丙酮；还是设法将异丙叉丙酮集中留在二丙酮醇中，将这批二丙酮醇，送往异丙叉丙酮装置生产异丙叉丙酮；还是其他。

6．需通过试生产，累计统计出二丙酮醇的收率，转化率和选择性；蒸馏的收率；丙酮、苯酐、氢氧化钠的单耗；水电汽的单耗；建立技术经济指标。

7．操作工时、劳动组织和岗位定员通过试生产确定。

8．物料衡算和能量衡算待工艺成熟并测得相应的数据后继续编算。

二丙酮醇工艺规程一、产品概述：品名：双丙酮醇化学名：4-羟基-4-甲基-2-戊酮英文名称：diacetone alcohol ，4-hydroxy-4-methyl-2-pentanone结构式：实验式：C 6H 12O 2分子量：116.16理化性质：外观：具有轻微的邻人愉快的气味的透明、无色液体，逐步转化黄色并变深。

十一册刷油、防腐蚀、绝热工程一般规定第11.0.1条除锈、刷油、防腐蚀工程1．设备筒体、管道表面积计算公式：S=π×D×L （m2） (1)式中D--设备或管道直径（m）；L--设备筒体高或管道延长米。

2．各种管件、阀门、人孔、管口凹凸部分，定额消耗量中已综合考虑，不再另外计算工程量。

第11.0.2条绝热工程1．设备筒体或管道绝热、防潮和保护层计算公式：V=π×（D+1.033δ）×1.033δ×L （m3） (2)S=π×（D+2.1δ+0.0082）×L （m2） (3)式中D--直径（m）；1.033及2.1--调整系数；δ--绝热层厚度（m）；L--设备筒体或管道长度（m）；0.0082--捆扎线直径或带厚+防潮层厚度（m）。

2．伴热管道绝热工程量计算式：将下列D＇计算结果分别代入(2)、(3)计算出伴热管道的绝热层、防潮层和保护层工程量。

（1）单管伴热或双管伴热（管径相同，夹角小于90°时）D′=D1+D2+（10～20mm） (4)式中D′--伴热管道综合值；D1--主管道直径；D2--伴热管道直径。

(10～20mm)--主管道与伴热管道之间的间隙。

（2）双管伴热（管径相同，夹角大于90°时）D′=D1+1.5D2+（10~20mm） (5)（3）双管伴热（管径不同，夹角小于90°时）D′=D1+D伴大+（10~20mm） (6)式中D1 --主管道直径；D伴大--伴热管大管直径。

3．设备封头绝热、防潮和保护层工程量计算公式：V=[(D+1.033δ)/2]2×π×1.033δ×1.5×N （m3） (7)S=[(D+2.1δ)/2]2×π×1.5×N （m2） (8)式中N--封头个数。

4．阀门绝热、防潮和保护层计算公式：V=π×（D+1.033δ）×2.5D×1.033δ×1.05×N （m3） (9)S=π×（D+2.1δ）×2.5D×1.05×N （m2） (10)式中N--阀门个数。

附录N 橡胶衬里适用介质表
N.0.1本附录适用介质的橡胶衬里包括硬质橡胶、丁基橡胶、卤化丁基橡胶、和氯丁橡胶。

N.0.2硬质橡胶衬里是由天然橡胶（NR）、合成异戊二烯橡胶（IR）、丁苯橡胶（SBR）或其组合制成，并应符合下列规定：
1 组合制成的橡胶衬里中，丁苯橡胶（SBR）含量不应大于总含胶量50%；
2 根据不同的配比，最低含胶量不得小于40%；
3 添加剂应包括硬质胶粉、碳黑或其他惰性填料；
4 硫化方式应为加压加热硫化或热水硫化。

N.0.3丁基橡胶、卤化丁基橡胶衬里是由丁基橡胶（IIR）或卤化丁基橡胶（CIIR 或BIIR）制成的软质橡胶衬里，并应符合下列规定：
1 可最多混入总含胶量的10%其他橡胶；
2 根据不同的配比，最低含胶量不得小于40%。

3 可通过蒸汽或热空气进行硫化，也可制成自硫化或预硫化橡胶衬里。

N.0.4氯丁橡胶衬里是由氯丁橡胶（CR）制成的软质橡胶衬里，并应符合下列规定：
1 可最多混入总含胶量的10%的其他橡胶；
2 或与任何比例的丁基或卤化丁基橡胶混合；
3 根据不同的配比，最低含胶量不得小于40%；
4 可通过蒸汽或热空气进行硫化，也可制成自硫化或预硫化橡胶衬里。

N.0.5橡胶衬里适用介质应符合表N.0.5的规定：
表N.0.5橡胶衬里适用介质
注：1 只适用于加压加热硫化，不适用热水硫化。

2 “√”代表适用，“-”代表不适用或无数据。

3介质表包括各类腐蚀性介质的化学纯及其水溶液。

4介质表内最高适用温度为40°C。
