电梯井平台施工组织设计

一、编制依据1. 《建筑施工安全生产管理条例》2. 《危险性较大的分部分项工程安全管理规定》3. 《建筑施工高处作业施工规范》4. 《建筑施工安全检查标准》5. 《钢结构焊接规范》6. 《混凝土结构设计规范》7. 《混凝土结构工程施工规范》8. 项目施工组织设计9. 项目施工总承包合同10. 项目施工图纸二、工程概况本工程为某高层建筑，共设有两部电梯，分别为担架电梯和乘客电梯。

电梯井道尺寸为担架电梯：2250mm×2050mm，乘客电梯：2100mm×2050mm。

电梯井道高度为96.15m至107.25m。

三、施工平台设计概况1. 平面布置：根据电梯井道尺寸，设计可拆卸式电梯井施工平台，分为担架电梯平台和乘客电梯平台。

2. 材料要求：采用优质钢材，确保平台的稳固性和安全性。

3. 安全防护措施：设置安全网、防护栏杆、踢脚板等，确保施工人员的安全。

四、施工平台使用要求1. 平台搭设：根据电梯井道尺寸，逐层搭设平台，确保平台稳固。

2. 平台连接：平台之间采用连接件连接，确保连接牢固。

3. 平台使用：施工人员在使用平台时，必须佩戴安全带，并遵守操作规程。

五、材料质量标准及要求1. 钢材：符合国家标准，表面光滑，无锈蚀、裂纹等缺陷。

2. 连接件：符合国家标准，强度高，耐腐蚀。

3. 安全防护材料：符合国家标准，具有良好的抗拉强度和抗冲击性能。

六、检查、监测措施1. 施工前，对平台进行验收，确保平台搭设牢固、安全。

2. 施工过程中，定期检查平台的安全性能，发现问题及时整改。

3. 施工结束后，对平台进行拆除，确保现场整洁。

七、安全技术措施1. 施工人员必须经过专业培训，掌握安全操作技能。

2. 施工现场设置安全警示标志，提醒施工人员注意安全。

3. 设置专职安全员，负责现场安全管理。

八、应急救援预案1. 制定应急救援预案，确保在发生事故时，能够迅速、有效地进行救援。

2. 配备应急救援设备，如急救箱、消防器材等。

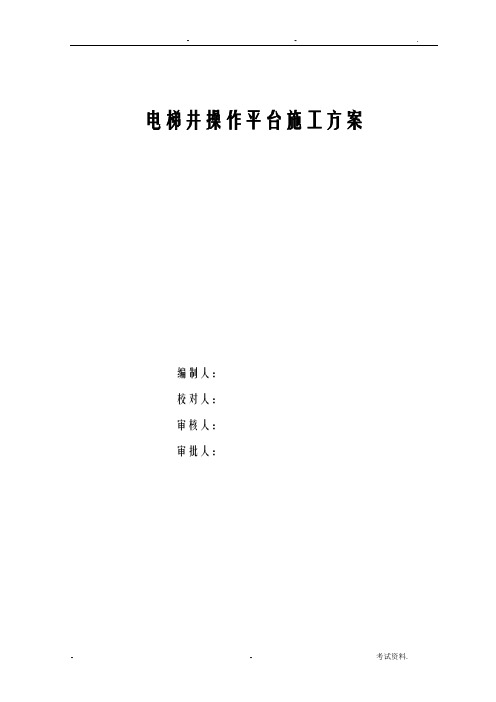

电梯井操作平台施工方案编制人：校对人：审核人：审批人：目录一、工程概况错误!未定义书签。

1、各方主体概况错误!未定义书签。

2、工程基本概况错误!未定义书签。

3、电梯井概况错误!未定义书签。

二、编制依据错误!未定义书签。

三、落地式钢管平台搭设2四、落地式钢管平台的拆除4五、三角形槽钢操作平台51、材料用量52、施工方法53、支撑槽钢与墙体连接54、安装与提升75、质量标准及要求错误!未定义书签。

六、电梯井道防护8七、安全文明施工错误!未定义书签。

八、安全技术措施错误!未定义书签。

九、预防高空坠落事故的安全技术措施错误!未定义书签。

十、电梯井平台验算错误!未定义书签。

一、工程概况1、各方主体概况（1）项目名称：（2）建设单位：（3）设计单位：（4）监理单位：（5）勘察单位：（6）施工单位：2、工程基本概况3、电梯井概况1、5#-12#楼电梯井，为了保证电梯井道内施工人员的安全施工，拟在电梯井内搭设操作平台，以便于施工，故编此施工方案。

具体尺寸如下：2、2层以上采用定型化三角槽钢平台，三角槽钢平台随楼层上升二、编制依据1)《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20112)《建筑施工手册》第4版《扣件式钢管梁板模板支撑架的稳定计算》3)《钢结构设计规范》（GB50017-2014）中国建筑工业出版社；4)《建筑结构荷载规范》（GB50009-2012）中国建筑工业出版社；5)《混凝土结构设计规范》（GB50010-2010）中国建筑工业出版社；6)《建筑施工安全检查标准》（JGJ59-2011）中国建筑工业出版社；7)《建设部87号文件》8)石狮国宾壹号院项目施工图三、落地式钢管平台搭设1、现场准备井架搭设前应对电梯基坑内杂物清理干净,并对基底污水排除干净,且对场地进行平整,以便井架的搭设。

2、材料准备1）、Φ48×3.25mm钢管，其质量应该符合现行国家标准《碳素结构钢》（GB/T700）中Q235-A钢的规定。

电梯井平台架施工方案一、方案背景：电梯是现代建筑不可或缺的设备之一，而电梯井平台架则是电梯井的必要组成部分。

电梯井平台架用以支承电梯机组及相关设备，并提供操作和维护的场地。

因此，电梯井平台架的施工方案应具备稳固、安全、方便操作等特点。

二、施工前的准备工作：1.施工人员：合格的施工队伍，包括工程师、技术员、焊工等专业人员；2.施工材料：钢材、角钢、螺栓、膨胀螺栓等；3.施工机具：电动工具、切割机、钳工工具、起重设备等；4.施工图纸及施工方案：根据实际情况制定施工图纸及施工方案；5.施工现场安全设施：设置警示标志、安全帽、安全网等，确保施工安全。

三、施工步骤：1.测量定位：根据电梯机组的尺寸和楼层高度，通过测量确定电梯井平台架的定位，并在施工现场标出。

2.制作平台架：根据设计要求和测量结果，将选择好的钢材切割、翻边、焊接成平台架的主体结构。

主体结构需要具备承重能力和稳固性，以确保电梯机组的安全运行。

3.固定主轴位置：根据电梯机组的布置图，将主轴的位置固定在井筒内，同时配以膨胀螺栓进行固定。

固定后需要检查螺栓的紧固状态，确保其稳固可靠。

4.安装平台架：将制作好的平台架安装在主轴上，通过螺栓将其固定。

在安装过程中需要严格控制平台架的水平度和垂直度，并进行调整，确保平台架的平整稳定。

5.连接电梯机组：将电梯机组与平台架进行连接，一般采用螺栓连接，通过紧固螺栓将电梯机组与平台架牢固地固定在一起。

6.验收和试运行：施工完成后，对电梯井平台架进行验收，并进行试运行。

验收时需要检查平台架的稳固性、运行是否顺畅、是否存在异响等问题，确保其符合设计要求和使用要求。

四、安全措施：1.施工人员必须佩戴安全帽、安全带等个人防护装备，确保施工过程中的人身安全；2.设置警示标志，将施工区域划分出来，防止无关人员进入；3.在施工现场设置安全网，防止物体下落伤人；4.悬挂警示牌，提醒施工人员注意安全事项；5.合理安排施工队伍，确保施工过程中预留足够的空间，防止意外碰撞和摔倒等情况。

目 录1.编制依据 2 2 2 3 3 4 4 4 5 7 92.工程概况3.施工准备3.4.电梯井防护的目的 3.5.技术标准 4.钢制平台制作 5.钢制平台搭设原理 6.施工方法7.安全注意事项及安全技术措施 8.应急救援预案9.电梯井操作平台验算1.编制依据1.幸福家园项目施工图纸 .2.幸福家园项目施工组织设计3.《实用高层建筑手册》4.《建筑施工扣件式钢管脚手架安全技术规程》 JGJ130-20115.《建筑施工企业安全生产管理规范》 GB50656-20116.《建筑施工安全检查标准》 JGJ59-2011.2.工程概况序号 项 目内容1 2 工程名称 地理位置 建设单位 设计单位 勘察单位 监理单位 施工单位 建筑规模 幸福家园项目正定县车站西街与京五西路西北角 3 河北正华房地产开发有限公司 河北拓扑建筑设计有限公司4 5 中国兵器工业北方勘察设计研究院有限公司河北恒建工程项目管理有限公司石家庄建工集团有限公司 建筑面积为 31053.92m 2合格7 8 10 11合同质量目标3.施工准备3.1材料准备3.1.1电梯井钢平台原材料检验用于钢平台支撑架所用材料必须符合国家标准或规范规定； 要求钢制平台板在使 用前必须对进场材料进行严格检查，符合要求后方可使用。

3.2人员准备及证件办理 3.2.1施工手续及证件所有操作工人必须具备“特种作业操作证”并接受相应的三级安全教育。

操作工人必须定期体检，合格者方可持证上岗，凡患有高血压、心脏病、癫痫病、晕高或视力不够等不得从事电梯井道安全防护作业。

3.2.2劳务人员培训、教育全体施工人员除参加项目部组织的入场教育、普法维权教育外，还必须参加本工种应知应会的考核，进行三级安全教育考核合格后方可上岗。

3.2.3人员准备序号工种人数4人4人备注1 2 特殊操作工杂工上岗证3.3钢制平台板设计荷载本工程电梯井道操作钢制平台板设计容许荷载为板的支撑荷载及施工操作人员与其他施工荷载。

电梯井操作平台施工方案
一、方案背景
电梯井作为电梯设备运行的重要通道和维护区域，对于电梯运行的安全稳定起着至关重要的作用。

为了提高电梯井内维修作业的便捷性和安全性，设计制作一套电梯井操作平台成为必要的措施。

二、平台设计方案
1. 材料选择
•主体结构: 选用耐腐蚀、承重能力强的钢材材料。

•板面：选择厚度适中，防滑性能良好的防滑钢板。

•扶手护栏：采用易清洁、抗氧化的不锈钢扶手护栏。

2. 结构设计
•平台高度：根据电梯井深度和维修需求，设置合适的平台高度，方便工作人员操作。

•梯级设计：平台应设有坡度适中的梯级，便于工作人员进出。

•扶手护栏：设置在平台四周，保障工作人员操作安全。

三、施工步骤
1. 准备工作
•确认电梯井维护时间，避免影响电梯正常运行。

•安全防护：设置警示标志，悬挂安全带等安全设备。

2. 安装平台结构
•根据设计图纸，将各部件进行组装，确保平台结构牢固。

•测量确认平台位置，调整平台高度和梯级坡度。

3. 收尾工作
•对平台进行全面检查，确保每个部件安装正确。

•清理施工现场，保持整洁。

四、安全注意事项
•施工过程中需佩戴安全带，确保工作人员安全。

•注意防火防爆，防止施工操作引发火灾事故。

•严格按照设计图纸操作，避免误操作导致安全隐患。

五、总结
通过合理设计和施工操作，电梯井操作平台将为电梯维修和检测工作提供便利，有效提升工作效率。

在施工过程中，必须严格按照方案要求进行操作，确保施工质量和人员安全。

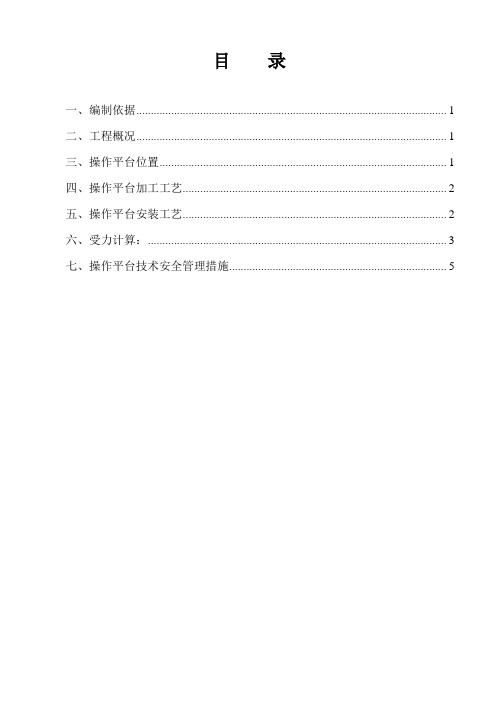

目录一、编制依据 (1)二、工程概况 (1)三、操作平台位置 (1)四、操作平台加工工艺 (2)五、操作平台安装工艺 (2)六、受力计算： (3)七、操作平台技术安全管理措施 (5)一、编制依据1、《建筑施工高处作业安全技术规范》2、《建筑钢结构焊接规程》3、施工组织设计4、建筑结构施工图参考书籍：1、建筑材料手册2、建筑施工手册二、工程概况本工程为丰台南苑鲁能石榴庄S-24地块2#自住型商品住房等2项工程，建设单位为北京顺义新城建设开发有限公司，监理单位为北京双圆工程咨询监理有限公司，施工单位为北京建工四建工程建设有限公司。

本工程总建筑面积为78644.84㎡，其中2#自住型商品住房面积为28494.83㎡，3#自住型商品住房面积为50150.01㎡，建筑高度为80m。

本工程电梯井拟采用钢质定型大模板，其中2#楼有两处电梯井，每处两个电梯井，电梯井尺寸分别为2200mm*2150mm及2500mm*2200mm。

3#楼为3处电梯井，电梯井尺寸分别同2#楼。

本工程地下4层，地上29层。

各层层高为地下四层为3.6m，地下三层为3.6m，地下二层为3.9m，地下一层为2.95m，首层为2.8m，以上标准层为2.7m。

电梯井大钢模高度为2.773m。

三、操作平台位置操作平台位于电梯井内，从地下四层墙体开始设置，随着每层结构施工，逐层向上提升，直到结构顶层。

四、操作平台加工工艺1、构造措施：平台大小：操作平台大小每边比电梯井净空尺寸小20mm。

具体构造见后附图。

2、电梯井操作平台四周主梁采用［10槽钢，中间次梁及联系梁采用［8槽钢，次梁间距、联系梁间距均为30cm。

槽钢上焊6mm厚钢板。

3、平台四角处用φ20钢筋焊接4个吊环，焊接长度20cm。

4、承重采用4根14号工字钢，工字钢长度为600mm，工字钢一端焊接10mm厚300*300钢板，工字钢与钢板满焊。

五、操作平台安装工艺1、在楼层楼板高度以下300mm，预留110mm*70mm洞口，各洞口高度最高最低偏差不得超过2mm。

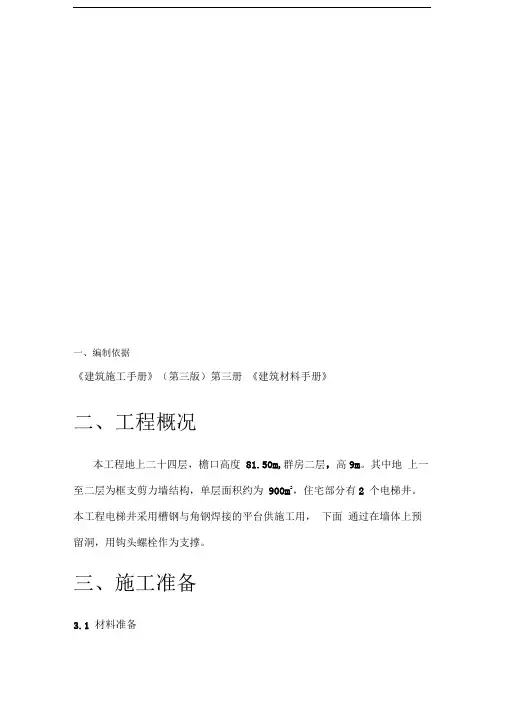

一、编制依据《建筑施工手册》（第三版）第三册《建筑材料手册》二、工程概况本工程地上二十四层，檐口高度81.50m,群房二层，高9m。

其中地上一至二层为框支剪力墙结构，单层面积约为900m2，住宅部分有2 个电梯井。

本工程电梯井采用槽钢与角钢焊接的平台供施工用，下面通过在墙体上预留洞，用钩头螺栓作为支撑。

三、施工准备3.1 材料准备8#槽钢，4#角铁、巾14钢筋、5cm厚木板及12#工字钢，其材料性应符合现行标准。

其他材料：用于绑扎、连接、围护等作用的其他材料均应符合国家标准或规范定。

制作平台前应对进场的材料及进行严格检查，符合要求后才能使用。

3.2、人员准备本工程配置专业焊工3 人，工长及技术人员各一人。

四、平台制作4.1、工艺流程原材校正-- 号料----- 气割--- 零件平直-- 边缘加工--- 半成品堆放-- 拼装--- 焊接--- 矫正4.2、焊接前，检查核对材料,在材料上划出切割位置,标出零件编号。

根据井筒的尺寸以小于井筒尺寸5cm 下料,下料用氧割。

4.3、焊接采用电弧焊，为防止空气侵入焊接区域而产生裂纹或气孔，应采用短弧焊。

焊接过程中，热影响区在高温停留时间不宜过长，以免晶粒过大。

4.4、多层焊时，应连续焊完最后一层焊缝，每层焊缝金属的厚度不大于5mm。

焊接角焊缝时，对接多层焊的第一道焊缝和单层单面焊缝要避免深而窄的坡口形式。

4.5、焊缝高应为6mm。

4.6、焊缝表面焊波应均应，不得有裂纹、未熔合、夹渣、焊瘤、咬边、烧穿、弧坑和针状气孔等缺陷，焊接区不得有飞溅物。

4.7、焊缝的位置、外形尺寸必须符合规范要求。

4.8、电梯井平台加工大样图：（见附图）4.9 、平台焊接完毕后，在平台上齐着4#角铁满铺5厚大板。

木板需用8#铅丝和巾22钢筋固定牢固，成一整体。

4.10、平台在使用过程中，允许施工荷载为3KN/m。

并要经常检查焊缝质量，如发现焊缝开裂现象，应立即停止使用，进行修整完好后，方可投入使用。

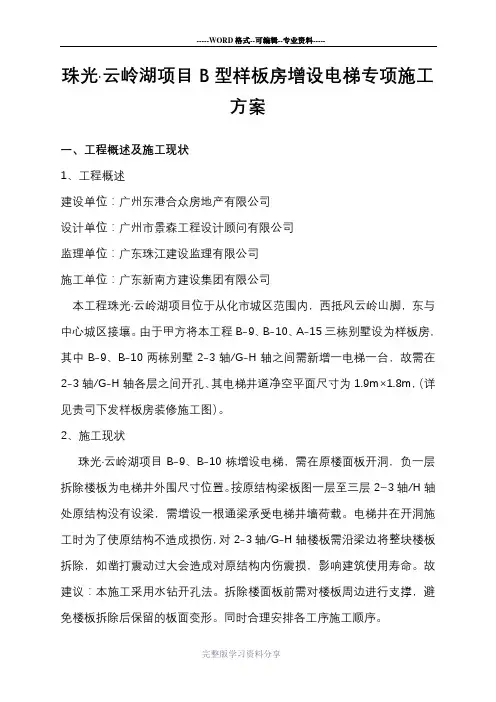

珠光·云岭湖项目B型样板房增设电梯专项施工方案一、工程概述及施工现状1、工程概述建设单位：广州东港合众房地产有限公司设计单位：广州市景森工程设计顾问有限公司监理单位：广东珠江建设监理有限公司施工单位：广东新南方建设集团有限公司本工程珠光·云岭湖项目位于从化市城区范围内，西抵风云岭山脚，东与中心城区接壤。

由于甲方将本工程B-9、B-10、A-15三栋别墅设为样板房，其中B-9、B-10两栋别墅2-3轴/G-H轴之间需新增一电梯一台，故需在2-3轴/G-H轴各层之间开孔、其电梯井道净空平面尺寸为1.9m×1.8m，（详见贵司下发样板房装修施工图）。

2、施工现状珠光·云岭湖项目B-9、B-10栋增设电梯，需在原楼面板开洞，负一层拆除楼板为电梯井外围尺寸位置。

按原结构梁板图一层至三层2~3轴/H轴处原结构没有设梁，需增设一根通梁承受电梯井墙荷载。

电梯井在开洞施工时为了使原结构不造成损伤，对2-3轴/G-H轴楼板需沿梁边将整块楼板拆除，如凿打震动过大会造成对原结构内伤震损，影响建筑使用寿命。

故建议：本施工采用水钻开孔法。

拆除楼面板前需对楼板周边进行支撑，避免楼板拆除后保留的板面变形。

同时合理安排各工序施工顺序。

二、编制依据业主提供的由广州市景森工程设计顾问有限公司的加装电梯施工图。

1、《混凝土结构加固设计规范》GB50367-20062、《碳纤维片材加固混凝土结构技术规程》CECS146：20033、《混凝土结构工程质量验收规范》GB50204-2002；4、《建筑工程施工质量验收统一标准》GB50300-2001三、施工准备（一）技术准备根据本工程的特点、设计图纸和施工现场的具体条件，制定切实可行的施工方案，安排施工计划。

根据图纸计算出具体工程量，提出各种材料的进场计划；同时要做好施工队伍的技术交底和安全交底工作。

（二）材料准备1、结构施工：钢筋、砼、模板、钢管、扣件2、结构加固：植筋胶、粘胶剂（三）主要机具准备1、结构拆除：钻孔机、电镐2、结构施工：电焊机、振动机、振动棒、手推车3、结构加固：电锤、吹风机、结构胶搅拌器、注胶器、角向砂轮机（四）人员准备1、结构拆除：杂工8人2、结构施工：木工2人，钢筋工2人，砼工2人，泥工23、结构加固：4人（五）现场准备1、拆除原结构上及周边影响施工的管道、管线以及其他障碍物。

电梯井操作平台施工方案(2)一、项目背景电梯井操作平台是用于电梯设备维护和检修的重要设施。

在工程建设领域中，电梯井操作平台的施工对于确保电梯设备运行的安全性和稳定性至关重要。

本文将就电梯井操作平台的施工方案进行详细介绍。

二、施工准备1. 施工前准备在进行电梯井操作平台的施工前，需提前进行详细的方案制定和计划安排。

以确保施工过程的顺利进行和施工质量的保障。

### 2. 人员准备确保施工人员具备相关的电梯设备维修和检修经验，并且熟悉相关的安全操作规程。

### 3. 材料准备准备好所需的施工材料和工具设备，确保施工过程中能够便捷地进行操作。

三、施工步骤1. 搭建支撑结构首先需要搭建好电梯井内的支撑结构，以确保施工过程中的安全性和稳定性。

### 2. 安装操作平台将操作平台按照设计方案进行安装，并确保平台的稳固性和承重性。

### 3. 连接电源为操作平台提供稳定的电源供应，并进行相关的电气连接和测试。

### 4. 安装安全设施在操作平台周围设置好相关的安全防护设施，以确保工作人员的安全。

### 5. 完善设备配置根据实际需要，完善操作平台的设备配置，确保其能够满足维护和检修的需求。

### 6. 进行调试测试对安装完成的操作平台进行相关的调试测试，确保其正常运行和性能稳定。

四、施工质量控制1. 定期检查对已安装的电梯井操作平台进行定期检查，及时发现并处理潜在问题。

### 2. 质量验收在施工完成后，进行相关的质量验收，确保操作平台符合相关的施工标准和技术要求。

### 3. 安全监控建立完善的安全监控体系，确保操作平台的安全性和稳定性。

五、施工总结电梯井操作平台的施工需要严格按照相关标准和规定进行，以确保其安全可靠。

通过本文所述的施工方案，可对电梯井操作平台的施工工作有一个清晰的了解，为工程建设提供支持和指导。

电梯井平台施工施工组织方案一、项目概况电梯井平台是电梯房架设前的基础建设工程。

该项目位置在一栋高层建筑的中间，底下是地下二层停车场，上面是16层住宅。

井平台的总造价为60万元，工期为60天。

施工面积为100平方米。

该项目的主要施工内容包括基坑开挖、混凝土浇筑、钢筋焊接等。

二、施工组织原则1. 安全第一，人员安全和质量安全都是重中之重。

2. 精细管理，班组教育培训以及质量管控。

3. 采用新式技术，提高施工效率和质量。

4. 与业主和设计单位紧密合作，及时沟通解决施工过程中的遗漏和问题。

三、施工工艺及施工工序1. 前置工作：1.1 管理组：成立现场管理小组，并设置作业区域。

1.2 安全组：主要工作为贯彻落实施工安全条例，制定安全措施位于施工区。

1.3 机械组：部署大型机具和设备，定期维护和检查设备状态。

1.4 劳务组：按照施工计划招募人员，各个班组职责要明确。

2. 施工工序2.1 基坑开挖确认基坑的准确位置和深度后，施工现场根据设计要求进行基坑开挖。

在开挖的同时需要把基坑周围眼看作水平收口处理好，保证雨水不会渗入基坑内。

对于危险的地方如斜坡、隧道等需要采用特别的工具进行开挖。

施工人员在开挖过程中需要注意安全操作。

2.2 基坑验收经过上述步骤之后，业主技术质量监督进行开挖验收收到合格之后方可进行下一步的作业。

验收检查应在施工之前进行，必须由技术质量监督领导小组审核签字。

2.3 钢筋制作、焊接通过造价核算文件确认完毕之后，施工人员开始进行钢筋制作和焊接。

在钢筋制作和焊接过程中，需要注意制作操作的正确性和安全性。

钢筋加工好之后要按照图纸要求进行连接，确保连接稳定牢固。

2.4 细部加工在进行细部加工之前，需要完成焊接的任务。

细部加工主要是在钢筋制作完毕之后进行钢筋加工和连接，这个过程非常重要，需要注意加工的精度和钢筋连接的牢固程度。

2.5 钢筋集成在细部加工完毕之后，施工人员需要进行钢筋的集成。

这个过程需要注意的是钢筋的数量和连接的牢固程度。
