第二章给排水安装预算(2-工程量计算及定额应用)

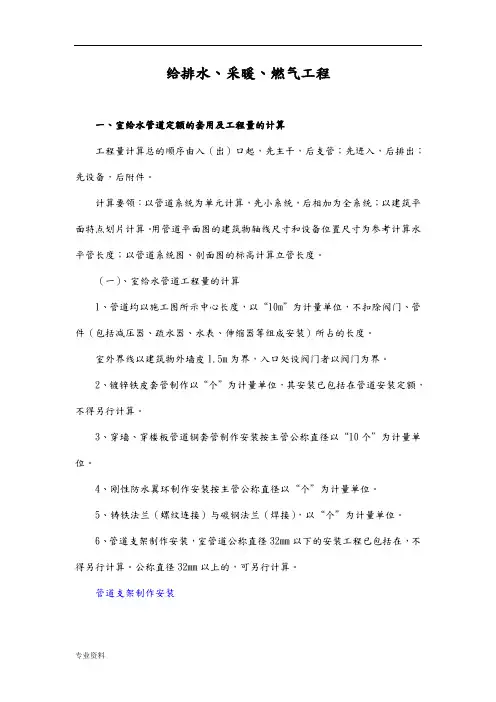

给排水、采暖、燃气工程一、室给水管道定额的套用及工程量的计算工程量计算总的顺序由入（出）口起，先主干，后支管；先进入，后排出；先设备，后附件。

计算要领：以管道系统为单元计算，先小系统，后相加为全系统；以建筑平面特点划片计算。

用管道平面图的建筑物轴线尺寸和设备位置尺寸为参考计算水平管长度；以管道系统图、剖面图的标高计算立管长度。

（一）、室给水管道工程量的计算1、管道均以施工图所示中心长度，以“10m”为计量单位，不扣除阀门、管件（包括减压器、疏水器、水表、伸缩器等组成安装）所占的长度。

室外界线以建筑物外墙皮1.5m为界，入口处设阀门者以阀门为界。

2、镀锌铁皮套管制作以“个”为计量单位，其安装已包括在管道安装定额，不得另行计算。

3、穿墙、穿楼板管道钢套管制作安装按主管公称直径以“10个”为计量单位。

4、刚性防水翼环制作安装按主管公称直径以“个”为计量单位。

5、铸铁法兰（螺纹连接）与碳钢法兰（焊接），以“个”为计量单位。

6、管道支架制作安装，室管道公称直径32mm以下的安装工程已包括在，不得另行计算。

公称直径32mm以上的，可另行计算。

管道支架制作安装DN32以上钢管支架的制作及安装，按支架型钢的重量“100kg”为单位计算，执行定额相应子目。

型钢为未计价材。

支架定额中已包括制作和安装用的螺栓，螺母和垫片不应另行计算。

管道支架制作和安装定额按一般管架编制，型钢支架套用一般支架定额。

计算管道支架制作安装时，首先要弄清楚在哪些地设支架，设几个支架，支架重量怎么计算等。

给水管道各种支架标准图见《全国通用给水排水标准图集》S151、S342管道间距可按表计算。

管道支架的个数计算：支架个数=某规格管子的长度/该规格管子支架间距（计算结果有小数进1取整）。

管道支架的总重量=∑（某种规格的管子支架个数×该规格管支架的每个重量）7、各种伸缩器制作安装，均以“个”为计量单位。

形伸缩器的两臂，按臂长的两倍合并在管道长度计算。

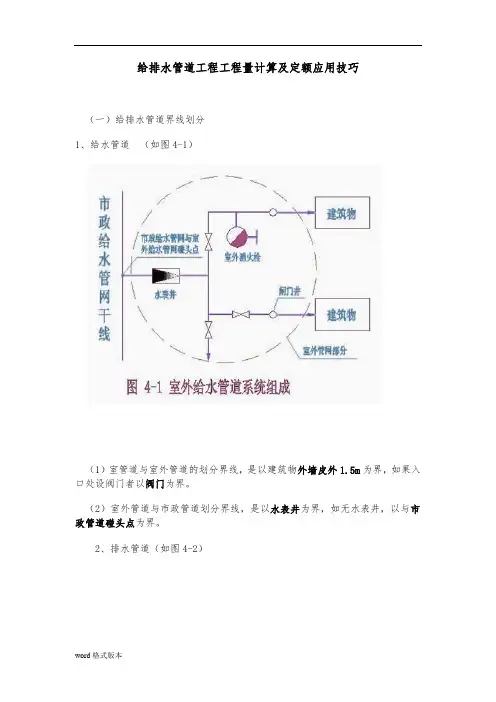

给排水管道工程工程量计算及定额应用技巧（一）给排水管道界线划分1、给水管道（如图4-1）（1）室管道与室外管道的划分界线，是以建筑物外墙皮外1.5m为界，如果入口处设阀门者以阀门为界。

（2）室外管道与市政管道划分界线，是以水表井为界，如无水表井，以与市政管道碰头点为界。

2、排水管道（如图4-2）（1）室管道与室外管道的划分界线，是以出户第一个排水检查井为界。

（2）室外管道与市政管道的划分界线，是以室外管道与市政管道碰头点为界。

由以上的划分规定，把给排水工程划分为三部分：室给排水工程、室外给排水工程、市政给排水工程。

由于市政给排水工程属于市政工程预算的围，本课程不涉及，下面我们就围绕室外给排水工程预算的编制进行讲解。

（二）给排水管道安装的工程量计算及定额应用(以全国统一安装工程基础定额为参考）1、室给水管道安装工程量计算及定额应用（1）工程量计算室给水管道安装工程量均应区分不同材质、连接方式、接头材料（铸铁管）、公称直径分别按施工图所示管道中心线长度以“m”为单位计算，不扣除阀门及管件（包括减压器、疏水器、水表、伸缩器等组成安装）所占的长度。

管道长度的确定：水平敷设管道，以施工平面图所示管道中心线尺寸计算；垂直安装管道，按立面图、剖面图、系统轴测图与标高尺寸配合计算。

（2）室给水管道安装预算定额套用1）定额子目围：8-87～8-1682）定额已包括以下工作容：①管道及接头零件安装；②水压试验或灌水试验；③室DN32以（包括DN32）的钢管包括了管卡及挂钩制作安装；④钢管包括弯管制作安装（伸缩器除外）；⑤穿墙及过楼板铁皮套管安装人工。

3）定额中不包括以下工作容，应另行计算。

①室外管道沟土方及管道基础，应执行土建工程预算定额；②管道安装中不包括法兰、阀门及伸缩器的制作安装，按相应定额子目另计；③室外给水铸铁管安装，包括接头零件所需人工，但接头零件价格另计；④DN32以上的钢管支架按管道支架另计；⑤过楼板的钢套管的制作、安装，按室外钢管（焊接）项目计算。

安装工程预算实例给排水安装工程预算是指对给排水系统的施工项目进行费用估算和测算的过程。

给排水系统是建筑物中非常重要的一部分，涉及到供水、排水管道、设备等方面。

因此，对给排水系统的安装工程预算是非常重要的。

本文将以给排水系统为例，介绍了一份安装工程预算的实例。

1. 项目基本信息项目名称：某某商业综合楼给排水系统安装工程项目位置：某某市某某区某某街道项目面积：10000平方米2. 施工项目范围2.1 给水系统- 冷水管道安装- 热水管道安装- 消防水系统安装- 水泵设备安装2.2 排水系统- 排水管道安装- 排水设备安装- 排水泵设备安装- 雨水管道安装3. 项目材料和工程量估算3.1 给水系统材料和工程量估算 - 冷水管道：500米- 热水管道：300米- 消防水系统管道：400米- 水泵设备：2台3.2 排水系统材料和工程量估算 - 排水管道：800米- 排水设备：10个- 排水泵设备：3台- 雨水管道：600米4. 项目费用计算4.1 给水系统费用计算- 冷水管道费用：500米×单价 - 热水管道费用：300米×单价 - 消防水系统费用：400米×单价 - 水泵设备费用：2台×单价4.2 排水系统费用计算- 排水管道费用：800米×单价 - 排水设备费用：10个×单价- 排水泵设备费用：3台×单价 - 雨水管道费用：600米×单价5. 总预算计算总预算 = 给水系统费用计算 + 排水系统费用计算6. 项目风险和预算控制在预算控制方面，项目风险主要包括材料价格波动、工期延误和人力资源不足等。

为了保证预算的准确性和有效性，建议在预算编制过程中考虑到这些风险，并适当增加一定的预留金额。

7. 结束语通过本次给排水安装工程预算的实例，我们可以看到预算在工程项目中的重要性。

通过合理的预算，可以提前规划项目的资金需求，并进行风险管控。

4 给排水工程预算网上辅导、本章的学习目标与重点学习目标：（1）掌握给排水安装工程预算定额的适用范围、组成及使用要点；（2）掌握给排水安装工程量的计算规则和计算方法；（3）掌握给排水安装工程施工图预算和施工预算编制方法；（4）熟悉金属管道刷油、保温工程量的计算及定额套用；（5）理解所举给排水安装工程预算实例的整个计算过程。

学习重点：（1）给排水安装工程预算定额的使用；（2）给排水安装工程量的计算方法；（3）给排水安装工程施工图预算编制实例；（4）给排水安装工程施工预算编制实例。

二、本章主要内容小结（一）给排水工程预算定额的使用1、《全国统一安装工程预算定额》的第八册《给排水、采暖、燃气工程》主要适用于生活用给水、排水、采暖、燃气管道及其附件、配件、器具、设备的安装，以及小型容器的制作安装。

2、第八册定额的子目系数有：超高增加系数：设置于管道间、管廊内的管道、阀门、法兰、支架安装增加系数；主体结构为现场浇筑采用钢模施工的工程增加系数；高层建筑增加费系数。

综合系数有：脚手架搭拆费系数；安装与生产同时进行增加系数；在有害人身体健康的有害环境中施工增加系数。

3、在使用第八册定额应注意的是，当定额中含有相关阀门、水嘴等安装内容时，不得重复套用相关阀门、水表定额，也不能重复计算其材料费。

（二）给排水安装工程量的计算1、分室内给水、室外给水、室内排水、室外排水四个部分分别计算。

2、工程量计算内容可分为管道安装、用水器具和附属设备三类。

管道工程量按施工图设计长度计算，其余按自然单位计算。

3、给排水工程量的计算方法、步骤、表格等，符合安装工程的普遍规律。

（三）给排水安装工程施工图预算编制实例以某住宅为例，介绍了室内给水系统；热水供应系统；室内排水系统以及相关除锈刷油保温工程施工图预算的编制过程，并给出完整的预算书。

（四）给排水安装工程施工预算编制实例本章以某住宅为例，介绍了室内给水系统；热水供应系统；室内排水系统以及相关除锈刷油保温工程施工预算的编制过程；并用实物金额对比法进行了两算对比。

给排水、采暖、燃气工程工程量计算规则：（一）管道安装说明：1、本定额适用于室内外生活用给水、排水、雨水、采暖热源管道，法兰、套管、伸缩器等的安装。

2、界线划分（1）给水管道1）室内外界线以建筑物外墙皮1.5m为界，入口处设阀门者以阀门为界；2）与市政管道界线以水表井为界，无水表井者，以与市政管道碰头点为界。

（2）排水管道1）室内外以出户第一个排水检查井为界；2）室外管道与市政管道界线以与市政管道碰头井为界。

（3）采暖热源管道1）室内外以入口阀门或建筑物外墙皮1.5m为界；2）与工业管道界线以锅炉房或泵站外墙皮1.5m为界；3）工厂车间内采暖管道以采暖系统与工业管道碰头点为界；4）设在高层建筑内的加压泵间管道与本定额项目的界线，以泵间外墙皮为界。

3、本定额包括以下工作内容：（1）管道及接头零件安装。

（2）水压试验或灌水试验。

（3）室内DN32以内钢管包括管卡及托钩制作安装。

（4）钢管包括弯管制作与安装（伸缩器除外），无论是现场煨制或成品弯管均不得换算。

（5）铸铁排水管、雨水管及塑料排水管，均包括管卡及托吊支架、通气帽、雨水漏斗制作安装。

（6）穿墙及过楼板铁皮套管安装人工。

4、本定额不包括以下工作内容：（1）室内外管道沟土方及管道基础，应执行《全国统一建筑工程基础定额》。

（2）管道安装中不包括法兰、阀门及伸缩器的制作、安装，按相应项目另行计算。

（3）室内外给水、雨水铸铁管包括接头零件所需的人工，但接头零件价格应另行计算。

（4）DN32以上的钢管支架，按本定额管道支架另行计算。

（5）过楼板的钢套管的制作、安装工料，按室外钢管（焊接）项目计算。

工程量计算规则：（1）各种管道，均以施工图所示中心长度，以“m”为计量单位，不扣除阀门，管件（包括减压器、疏水器、水表、伸缩器等组成安装）所占的长度。

（2）镀锌铁皮套管制作以“个”为计量单位，其安装已包括在管道安装定额中，不得另行计算。

（3）管道支架制作安装，室内管道公称直径32㎜以下的安装工程已包括在内，不得另行计算，公称直径32㎜以上的，可另行计算。

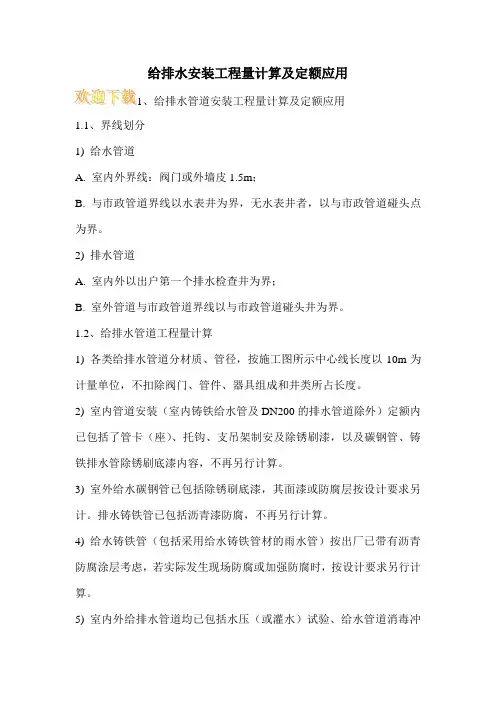

给排水安装工程量计算及定额应用
、给排水管道安装工程量计算及定额应用
1.1、界线划分
1) 给水管道
A. 室内外界线：阀门或外墙皮1.5m；
B. 与市政管道界线以水表井为界，无水表井者，以与市政管道碰头点为界。

2) 排水管道
A. 室内外以出户第一个排水检查井为界；
B. 室外管道与市政管道界线以与市政管道碰头井为界。

1.2、给排水管道工程量计算
1) 各类给排水管道分材质、管径，按施工图所示中心线长度以10m为计量单位，不扣除阀门、管件、器具组成和井类所占长度。

2) 室内管道安装（室内铸铁给水管及DN200的排水管道除外）定额内已包括了管卡（座）、托钩、支吊架制安及除锈刷漆，以及碳钢管、铸铁排水管除锈刷底漆内容，不再另行计算。

3) 室外给水碳钢管已包括除锈刷底漆，其面漆或防腐层按设计要求另计。

排水铸铁管已包括沥青漆防腐，不再另行计算。

4) 给水铸铁管（包括采用给水铸铁管材的雨水管）按出厂已带有沥青防腐涂层考虑，若实际发生现场防腐或加强防腐时，按设计要求另行计算。

5) 室内外给排水管道均已包括水压（或灌水）试验、给水管道消毒冲。

给排水定额的套用和工程量的计算首先，给排水定额是指根据建筑工程的规模、构造形式、功能、使用性质等因素，对给水和排水系统的工程量进行合理的估计和计算，以确定材料、设备和人工的需求。

这样可以使设计方案更加科学、合理，提高施工效率和质量。

给排水定额的套用是指根据现有的相关标准和规范，通过查找相应的定额表格，来确定具体的工程量。

首先，我们需要确定给排水系统的主要构成，包括给水管道、水泵、水箱、热水器、卫生设备等。

然后，根据建筑物的规模、使用性质和人口密度等因素，参考相关标准和规范，确定每个构成部分的工程量。

这些工程量通常以长度、面积、体积、数量等单位来表示。

例如，对于给水管道，我们可以根据建筑物的总建筑面积和层数，确定总长度和数量。

对于卫生设备，我们可以根据建筑物的功能、人口密度和使用需求，确定需要的数量和型号。

在具体计算工程量时，我们需要参考相关标准和规范，根据建筑物的具体情况进行细致的测量和计算。

通常情况下，我们可以通过使用测量仪器和软件，快速准确地计算出给排水系统的工程量。

此外，工程量的计算还需要考虑一些特殊情况，例如建筑物的特殊形式、使用需求的变化、设备的维护和更新等因素。

这些都需要在计算过程中进行合理的估计和调整。

在套用和计算给排水定额的过程中，我们还需要注意一些注意事项。

首先，要根据具体的工程要求选择适当的定额表格和标准。

其次，要合理估计工程量，并对可能的误差和变动进行合理的调整。

最后，要根据实际情况进行工程量的核算，并及时更新和调整。

总之，套用和计算给排水定额对于建筑工程的设计和施工至关重要。

它可以帮助我们合理安排材料、设备和人工，提高建筑物的功能和使用性能，同时也能够保证施工的质量和进度。

通过合理的套用和计算工程量，可以有效地提高工程的效益和经济性。

给排水安装工程量计算及定额应用排水工程量计算及定额应用是排水安装工程中非常重要的一项工作，它直接关系到项目的成本控制和工期安排。

下面将详细介绍排水工程量计算的步骤及定额的应用。

一、排水工程量计算的步骤排水工程量计算主要分为以下几个步骤：1.确定设计要求：根据工程的设计图纸和设计要求，确定排水的流量、坡度、材料及施工技术等要求。

2.确定工程量：根据设计要求，计算出所需要的管道长度、接头数目、阀门个数等。

3.提取定额：根据设计要求和相关规范，提取相应的定额，并结合工程的实际情况进行调整。

4.分类计算：根据工程的不同部位和功能要求，将工程量按照不同的分类进行计算，如给水管道、排水管道等。

5.综合计算：将不同分类的工程量进行综合计算，得出总工程量。

6.编制工程量清单：根据综合计算结果，编制出工程量清单，并注明所需材料的规格和数量。

7.估算工程造价：根据工程量清单，结合市场行情、物价指数等因素，估算出工程的造价。

二、定额的应用定额是按照一定的标准和规范编制的，它对于工程量计算和造价控制非常重要。

在排水工程中，定额的应用主要体现在以下几个方面：1.材料定额：材料定额是指在工程量计算中所使用的材料的规格和数量。

通过使用材料定额，可以确保在工程施工中使用的材料符合设计要求，并且可以对材料进行统一采购和使用。

2.人工定额：人工定额是指在工程施工中所需要的劳动力数量和工作时间。

通过使用人工定额，可以对工程施工的人力资源进行合理分配和调度，提高施工效率和工程质量。

3.机械设备定额：机械设备定额是指在工程施工中所需要的机械设备的数量和使用时间。

通过使用机械设备定额，可以对工程中使用的机械设备进行统一管理，合理安排使用时间，提高施工效率。

4.施工工艺定额：施工工艺定额是指在工程施工过程中所需的施工工艺和施工方法。

通过使用施工工艺定额，可以规范施工操作，提高施工质量和工程安全。

5.单位工程定额：单位工程定额是指对工程不同部位和功能的工程量的详细规定。

给排水管道工程工程量计算及定额应用技巧一、前言在给排水管道工程的施工过程中，工程量的计算是非常重要的一项工作，也是贯穿整个工程过程中一个比较复杂的问题。

对于给排水工程施工人员来说，只有掌握和应用好工程量计算和定额应用技巧，才能保证施工的质量和效率，节省成本，达到预期目标。

二、工程量计算方法1. 管道长度的计算在给排水工程施工过程中，管道长度是一个需要精确计算的数据，并且是施工过程中最基础的工程量。

管道长度计算通常采用直接测量的方法，或者从建筑图纸中获取计算，计算公式如下：管道长度=∑(各段长度)其中，各段长度可以根据实际情况进行测量和计算。

2. 管道材料的计算在给排水工程中，管道材料的计算是非常重要的一环，如果没有科学、准确的计算，会导致资源的浪费和成本的增加。

对于同一管径的管道来说，可以根据材料的规格和数量来进行计算，计算公式如下：管道材料=∑(各材料数量×各材料单价)其中，各材料数量可以从图纸或者施工设计文件中获取，各材料单价可以通过市场价格进行获取。

3. 管道阀门和管件的计算在给排水管道工程中，管道阀门和管件也是一个重要的工程量。

在计算过程中，需要根据实际情况对各种管道阀门和管件进行分类，然后再分别计算其数量和价格。

计算公式如下：管道阀门和管件=∑(各种阀门数量×各种阀门单价+各种管件数量×各种管件单价)其中，各种阀门数量和单价以及各种管件数量和单价需要根据实际情况进行计算。

4. 管道混凝土工程的计算在给排水管道工程中，混凝土工程也是非常重要的一项工程量。

在计算过程中，需要考虑到混凝土的用量以及混凝土工程的付款标准。

计算公式如下：管道混凝土工程=混凝土用量×单价其中，混凝土用量可以从工程施工图上获取，单价可以根据市场行情进行计算得出。

三、定额应用技巧在给排水管道工程的施工过程中，定额是非常重要的一个工作，也是保证施工质量的一个关键。

在定额应用过程中，一定要把握好以下几个技巧：1.熟悉各项指标的计算方法和公式，保证数据的准确性。

给排水安装预算引言给排水安装是建筑工程中不可或缺的一项重要工作。

在进行给排水安装工程的预算时，需要考虑多个方面的因素，包括工程的规模、材料的选择、人工费用等等。

本文将针对给排水安装预算进行详细的分析和说明。

工程规模工程规模是进行给排水安装预算的首要考虑因素之一。

不同规模的建筑物需要安装不同数量和不同类型的给排水设备。

工程规模包括建筑的总面积、楼层数、房间数量等。

根据规模的不同，给排水安装预算也会有所变化。

材料选择在进行给排水安装时，材料的选择非常关键。

合适的材料能够确保给排水设备的正常运行，并且具有一定的耐用性和安全性。

常见的给排水管材料包括PVC、PE、PPR等。

在选择材料时，不仅要考虑其质量和性能，还要考虑其价格和可获得性。

设备选型给排水设备的选型也会直接关系到预算的高低。

不同类型和品牌的设备价格存在较大差异。

一般而言，高品质的设备价格较高，但其使用寿命更长，维修率更低。

在给排水设备选型时，需要综合考虑质量、价格和性能等方面的因素，以确保最佳的预算效益。

人工费用除了材料和设备费用，人工费用也是给排水安装预算的重要组成部分。

人工费用受到多个因素的影响，包括工人数量、工作时间、地理位置等。

一般而言，人工费用占给排水安装预算的相当大比例。

因此，在预算时需要仔细考虑人工费用，并合理安排人力资源。

其他费用除了上述主要费用外，给排水安装预算还应考虑到一些其他费用，如项目管理费、设备运输费、施工现场临时设施费等。

这些费用虽然不是主要成本，但也会对预算产生一定影响，因此不能忽视。

预算控制为了控制给排水安装的预算，需要采取一系列有效的措施。

首先，要进行充分的市场调研，了解材料和设备的价格水平，避免超出合理范围的费用。

其次，要合理安排施工进度，避免返工和浪费的情况发生。

另外，与具有经验的工程师和承包商进行充分沟通，确保在预算范围内完成工程。

结论给排水安装预算是一个复杂而重要的工作。

在预算过程中，需要综合考虑工程规模、材料选择、设备选型、人工费用等多个因素。
