墩柱施工方法及主要技术措施墩柱施工是建筑、桥梁、隧道、道路等工程建设中常见的一项施工工序。
墩柱是承受建筑物或结构物上部荷载的重要构件，施工的质量和技术措施直接影响到工程的安全和稳定。
下面是墩柱施工的方法及主要技术措施的详细介绍：一、墩柱施工方法：1.测量布线：根据设计图纸确定墩柱的位置和高程，用绳线、控制点等进行布线。
2.土方开挖：根据墩柱设计尺寸和标高要求，在设定的位置上进行土方开挖，开挖深度要达到设计要求的基础底座。
3.基础处理：根据设计要求，在墩柱基础上进行必要的处理，如清理土层、切割不合格的混凝土等。
4.模板安装：根据设计图纸和墩柱尺寸，在基础上安装合适的模板，以保证墩柱的几何形状和尺寸精度。
5.钢筋制作与安装：根据设计图纸和钢筋加工要求，制作骨架钢筋，并按要求进行安装和绑扎。
6.混凝土浇筑：根据施工规范和工艺要求，对墩柱模板进行预浇筑，浇筑混凝土，注意浇筑的方向和流动性，避免出现空洞和杂物。
7.后续处理：浇筑后的混凝土要定期养护，并按要求进行后续处理，如刨光、修整、涂料防水等。
二、墩柱施工的主要技术措施：1.准确测量：墩柱施工前需要进行准确的测量布线工作，保证墩柱位置的准确性和稳定性。
2.土方开挖洁净：墩柱基础底座的土方开挖要保持洁净，悬浮物、积水、泥沙等要及时清理。
3.基础处理严谨：墩柱基础上的土层要进行清理，切割不合格的混凝土，保证基础底座的稳定性和安全性。
4.模板安装精确：墩柱的模板安装要准确，模板支撑要坚固，模板的水平度和垂直度要符合设计要求。
5.钢筋加工细致：墩柱的钢筋加工要符合设计图纸的要求，钢筋的制作和安装要严格按照规范操作。
6.混凝土的浇筑流动性：墩柱混凝土的流动性要控制好，避免出现空洞、杂质等问题，保证混凝土的质量。
7.后续处理及养护：墩柱施工后，要及时进行后续处理，如刨光、修整，同时要进行养护工作，保证混凝土的强度和稳定性。
通过以上的施工方法及技术措施，可以保证墩柱施工的质量和工程的安全。
墩柱施工工艺标题：墩柱施工工艺详解一、引言墩柱作为桥梁和高架道路的重要承重结构，其施工质量直接影响到整体工程的安全性和耐久性。
本文将详细解析墩柱施工工艺，包括施工准备、模板安装、钢筋绑扎、混凝土浇筑、养护以及质量控制等关键环节。
二、施工准备1. 施工场地布置：根据设计图纸确定墩柱位置，清理施工场地，确保地基承载力满足要求，并进行必要的地基处理。
2. 施工材料准备：确认墩柱所用的钢筋、模板、预应力筋、锚具、混凝土等材料的质量及规格均符合设计和规范要求。
3. 施工机械准备：配置吊车、挖掘机、混凝土输送泵车等相关机械设备，并进行安全性能检查。
三、模板安装按照设计尺寸制作和安装墩柱模板，采用精准测量工具保证模板的位置、垂直度、圆度等参数准确无误。
模板接缝应严密，防止混凝土浇筑时浆液外溢或漏浆，同时设置合理有效的脱模剂，便于后期脱模。
四、钢筋绑扎依据设计图纸完成墩柱内部钢筋的配置与绑扎，确保钢筋间距、保护层厚度等满足设计要求，同时做好接头部位的焊接或机械连接，保证钢筋骨架的整体性和稳定性。
五、混凝土浇筑混凝土选用满足强度等级和耐久性要求的品种，浇筑前对混凝土进行塌落度测试，保证其工作性能良好。
浇筑过程中需分层连续进行，每层厚度不超过规定值，振捣密实，避免出现蜂窝麻面现象。
六、养护与拆模混凝土浇筑完成后，应及时采取保湿、保温措施进行养护，确保混凝土强度正常增长。
在混凝土达到设计强度后，按顺序拆除模板，注意防止因拆模过早导致混凝土表面受损。
七、质量控制与验收施工过程中严格遵守相关技术规程和操作指南，落实“三检制”，即自检、互检和专检，确保墩柱施工质量。
完工后，由专业检测机构对墩柱各项指标进行验收，合格后方可进行后续施工。
总结，墩柱施工工艺是一项严谨且系统的工作，各个环节紧密相连，相互影响，只有每个步骤都严格按照规范执行，才能确保墩柱施工质量，从而保障整个工程项目的稳定性和安全性。
桥梁墩柱施工方法1.基础施工：桥梁墩柱的施工首先需要进行基础的施工工作，包括选择施工位置、基础开挖、基槽模板搭设、钢筋绑扎、混凝土浇筑等。
其中，基础开挖和基槽模板搭设需要根据设计要求进行施工。
钢筋绑扎时需要根据设计图纸进行定位和绑扎，确保钢筋的位置和数量符合设计要求。
混凝土浇筑时需要注意浇注顺序和方式，保证浇注的均匀性和稳定性。
2.墩柱安装：墩柱的安装需要使用吊装设备，根据设计要求将墩柱吊装到基础上，然后使用临时支撑进行固定。
在安装过程中，需要注意墩柱位置和高度的准确性，以及墩柱与基础之间的接触情况。
3.柱身施工：柱身的施工包括模板搭设、钢筋绑扎和混凝土浇筑。
模板搭设时需要注意模板的材质和强度，确保模板的稳定性和光滑度。
钢筋绑扎时需要根据设计要求进行定位和绑扎，确保钢筋的位置和数量符合设计要求。
混凝土浇筑时需要注意浇注顺序和方式，保证浇注的均匀性和稳定性。
4.柱顶施工：柱顶的施工需要将柱顶模板搭设在柱上，并进行钢筋绑扎和混凝土浇筑。
模板搭设时需要注意模板的材质和强度，确保模板的稳定性和光滑度。
钢筋绑扎时需要根据设计要求进行定位和绑扎，确保钢筋的位置和数量符合设计要求。
混凝土浇筑时需要注意浇注顺序和方式，保证浇注的均匀性和稳定性。
5.细部施工：细部施工包括墩柱的裂缝处理、防水处理和表面修饰等。
裂缝处理需要根据设计要求进行修补和加固，以保证墩柱的稳定性和耐久性。
防水处理需要进行防水层的搭设和涂刷，以保证墩柱内部的防水效果。
表面修饰可以根据设计要求进行装饰和保护，以提高墩柱的美观度和耐久性。
二、桥梁墩柱施工的注意事项1.施工前需要进行详细的施工方案的制定和工艺的论证，确保施工的安全和质量。
2.对施工材料需要进行质量检验，确保施工材料符合设计要求和标准。
3.对施工现场需要进行充分的清理和整理，确保施工的顺利进行。
4.设备和工具需要进行检查和维护，确保施工过程中的安全和高效。
5.混凝土浇筑需要根据设计要求控制浇注的时间和速度，以确保混凝土的均匀和稳定。

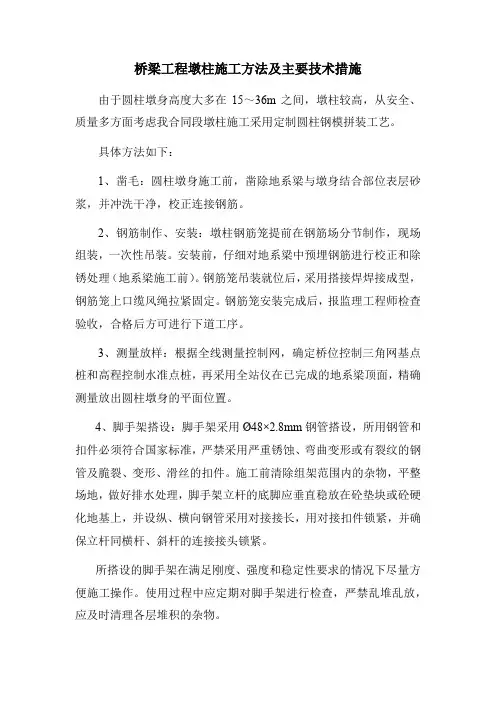

桥梁工程墩柱施工方法及主要技术措施由于圆柱墩身高度大多在15～36m之间，墩柱较高，从安全、质量多方面考虑我合同段墩柱施工采用定制圆柱钢模拼装工艺。
具体方法如下：1、凿毛：圆柱墩身施工前，凿除地系梁与墩身结合部位表层砂浆，并冲洗干净，校正连接钢筋。
2、钢筋制作、安装：墩柱钢筋笼提前在钢筋场分节制作，现场组装，一次性吊装。
安装前，仔细对地系梁中预埋钢筋进行校正和除锈处理（地系梁施工前）。
钢筋笼吊装就位后，采用搭接焊焊接成型，钢筋笼上口缆风绳拉紧固定。
钢筋笼安装完成后，报监理工程师检查验收，合格后方可进行下道工序。
3、测量放样：根据全线测量控制网，确定桥位控制三角网基点桩和高程控制水准点桩，再采用全站仪在已完成的地系梁顶面，精确测量放出圆柱墩身的平面位置。
4、脚手架搭设：脚手架采用Ø48×2.8mm钢管搭设，所用钢管和扣件必须符合国家标准，严禁采用严重锈蚀、弯曲变形或有裂纹的钢管及脆裂、变形、滑丝的扣件。
施工前清除组架范围内的杂物，平整场地，做好排水处理，脚手架立杆的底脚应垂直稳放在砼垫块或砼硬化地基上，并设纵、横向钢管采用对接接长，用对接扣件锁紧，并确保立杆同横杆、斜杆的连接接头锁紧。
所搭设的脚手架在满足刚度、强度和稳定性要求的情况下尽量方便施工操作。
使用过程中应定期对脚手架进行检查，严禁乱堆乱放，应及时清理各层堆积的杂物。
5、柱模拼装：圆柱墩身模板由专业厂家加工而成，采用定型钢模板，模板由厚6mm的钢板卷制而成，分两个半圆形结构加工，每节高度为1～1.5m，螺栓连接，吊车逐节拼装。
为提高混凝土的外观质量，模板在现场试拼装，清除铁锈，用手持电砂轮将错台打平。
模板每次安装前必须用电动钢丝刷打磨表面锈迹，达到光滑、明亮无污垢后，刷脱模剂，拼缝处贴双面胶带。
已经涂抹脱模剂的模板应尽快使用，长时间没使用的模板应清洗后重新涂刷脱模剂。
拼装注意事项：①首节柱模应按放的模板线仔细拼装，校正垂直度，底部模板空隙处用钢板或砂浆找平。
桥梁墩柱模板施工方案及方法1、模板试拼墩身施工前，对墩身模板进行第二次试拼，检查是否符合设计要求，不符合设计要求以及质量标准的，且场内无法休整的要坚决退厂。
对试拼符合要求的模板，进行精心打磨处理，打磨完成的模板，必须经过监理工程师的检查验收后方可进行使用。
2、模板打磨模板打磨采用砂轮磨光机进行，打磨需将模板上的污垢，锈迹等打磨干净，打磨要认真、细心、耐心、全面。
打磨模板时采用从模板的一端开始进行，循序渐进的推进，不得间隔、跳跃的打磨，以免遗漏需用打磨的地方，为后续混凝土施工造成脏面等影响。
打磨好的模板，检验干净的标准可采用下面的方法，用抹布进行用力擦拭，若擦拭后，抹布上留下污渍等色泽时，说明模板没有打磨干净，应继续进行打磨，直至用抹布擦拭后，上面再没有污渍等色泽时，说明模板已经打磨到位。
打磨好的模板使用前应涂刷模板漆，模板漆厚度要适宜、均匀。
3、模板安装墩身钢筋安装完毕后，将已经打磨完成墩身模板拼装成整体，用25T汽车吊进行整体吊装，模板吊装就位时应该在模板与承台混凝土接触面处或调节段顶铺设砂浆调平层或橡胶皮垫止浆。
模板就位后应用全站仪检查其垂直度与轴线偏位，各项指标符合要求后用螺栓锁紧模板。
在墩模顶部对称的四个角点上挂钢丝绳用于固定模板，并在地面上相应的位置用25mm二级螺纹钢筋（长度不小于80cm）作为地锚，地锚与墩身等截面的夹角不小于20°，埋深不小于50cm，并将墩模上的钢丝绳用法兰钩挂在地锚上，使其与墩身大致成45°角，先初步拉紧后，四根钢丝绳同时对称扭法兰钩拉紧钢丝绳。
墩模安装后测量标高，并标记墩身标高。
各项工作准备完成后进行自检，合格后填写内业资料报监理工程师验收，通过后进行下一工序。
墩身四周搭设施工脚手架，并设置爬梯，作业时在操作面铺设马道板做工人操作平台，在平台四周设围栏挂安全网，防止施工人员高空掉落。
4、模板测量复核(1)平面控制利用平面坐标法在施工之前都对墩身中心线(点)进行放样测量，模板安装完毕后对墩身中心线(点)坐标进行测量复核，以控制墩身的平面位置。

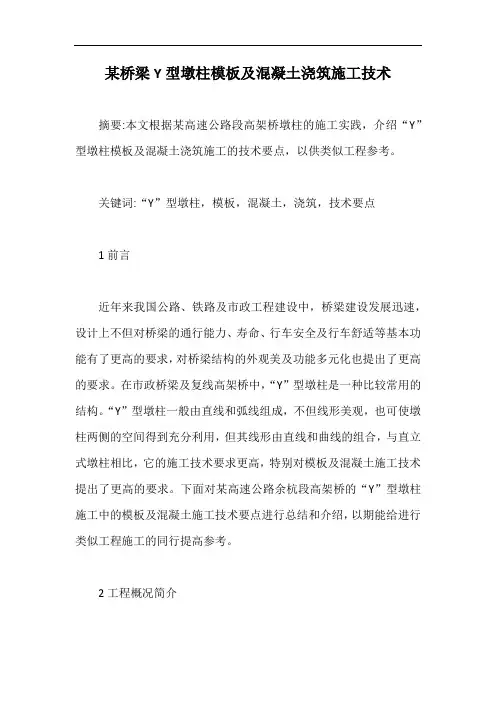

某桥梁Y型墩柱模板及混凝土浇筑施工技术摘要:本文根据某高速公路段高架桥墩柱的施工实践，介绍“Y”型墩柱模板及混凝土浇筑施工的技术要点，以供类似工程参考。
关键词:“Y”型墩柱，模板，混凝土，浇筑，技术要点1前言近年来我国公路、铁路及市政工程建设中，桥梁建设发展迅速，设计上不但对桥梁的通行能力、寿命、行车安全及行车舒适等基本功能有了更高的要求，对桥梁结构的外观美及功能多元化也提出了更高的要求。
在市政桥梁及复线高架桥中，“Y”型墩柱是一种比较常用的结构。
“Y”型墩柱一般由直线和弧线组成，不但线形美观，也可使墩柱两侧的空间得到充分利用，但其线形由直线和曲线的组合，与直立式墩柱相比，它的施工技术要求更高，特别对模板及混凝土施工技术提出了更高的要求。
下面对某高速公路余杭段高架桥的“Y”型墩柱施工中的模板及混凝土施工技术要点进行总结和介绍，以期能给进行类似工程施工的同行提高参考。
2工程概况简介某公路高架桥长13.05Km，为连续刚构体系桥，有4×25m一联和5×25m一联。
高架桥地处原02省道上，基本线形沿老路中线展开，两侧有新扩宽02省道，交通流量大，施工受外界影响和干扰较大。
高架桥的墩柱设计中，02省道上(长12.8Km)的墩柱以“Y”型墩柱为主，外形为单边弧形加直线通过上系梁构成“Y”型结构，单边柱截面尺寸为160cm×120cm(横向×纵向)，墩柱平均高度约10m。
设计文件中要求该墩柱混凝土浇筑一次成型，以保证其结构质量及外观质量。
3墩柱模板及混凝土施工技术要点3.1模板设计和加工为保证Y型墩的施工质量、施工安全并便于施工操作，墩柱模板采用钢模板，由专业钢模制造厂进行定制。
在制作过程中充分考虑模板的轻便、易于搬运及装卸，设计采用组合式模板并分段制作，每段模由四片组成。
因Y型墩柱的上部弧型段线形固定，而直线段尺寸要根据实际需求进行调节的特点，故模板制作分为固定的弧线模块和可调节长度的直线模块两种，弧形段模板经制作、组装成型后其形状固定，直线段则可结合墩柱的实际高度需要来调节。
桥梁Y型墩施工方案一、项目背景在桥梁工程中，Y型墩是一种常见的墩柱结构，它具有一定的复杂性和技术要求。
为了确保Y型墩的施工质量和安全性，需要制定详细的施工方案。
二、施工准备工作1.初步设计：根据设计图纸和相关技术要求，确定Y型墩的几何尺寸、强度要求等关键参数。
2.资源准备：准备施工所需的材料、设备和人力资源，确保施工顺利进行。
3.安全预案：制定施工安全预案，明确施工中可能涉及的危险因素和应对措施。
三、施工步骤1.地基处理：对Y型墩的地基进行清理、加固等处理，确保地基承载力满足要求。
2.模板安装：根据设计要求安装Y型墩的模板，并进行检查确认。
3.钢筋加工：按照设计要求对Y型墩的钢筋进行加工、预埋，确保钢筋的位置和数量符合要求。
4.混凝土浇筑：进行Y型墩的混凝土浇筑，注意控制浇筑质量和速度，避免出现质量问题。
5.养护处理：施工完成后对Y型墩进行养护处理，确保混凝土强度和耐久性。
四、质量控制1.施工过程中严格按照设计要求和施工规范进行操作，保证施工质量。
2.做好记录：对施工过程中的关键环节和重要参数进行记录，便于追溯和分析。
五、验收和交付1.完成Y型墩的施工后，进行验收工作，确保Y型墩的质量和外观满足设计要求。
2.完成验收后，对Y型墩进行交付，正式投入使用。
六、施工风险及防范1.地基条件风险：采取加固措施，确保地基稳定性。
2.混凝土浇筑风险：控制浇筑速度和温度，避免出现裂缝等质量问题。
3.安全风险：严格按照安全预案执行，确保施工期间人员安全。
七、总结Y型墩的施工是一个复杂而重要的工程环节，需要充分的准备和严格的执行，才能确保施工质量和安全。
在施工过程中要时刻关注质量控制和安全防范，这样才能顺利完成Y型墩的施工任务。
墩柱模板工程专项施工方案一、工程概况本项目为某某某工程，位于某某某地区，工程包括墩柱的混凝土浇筑及模板搭设等工作。
本专项施工方案主要针对墩柱模板工程进行详细计划及安排，确保施工进度和质量安全。
二、技术要求1. 采用优质的木材作为模板材料，确保模板的稳定性和承载力。
2. 按照设计要求进行模板的搭设和拆除，确保墩柱的精度和几何形状。
3. 严格按照混凝土浇筑的施工工艺和质量标准进行操作，确保混凝土的强度和密实度。
4. 施工过程中，严格遵守相关安全规定，保障施工人员的安全。
三、施工工艺1. 模板搭设a. 墩柱模板分为上下两部分，首先搭设下部模板。
根据设计要求，在墩顶面水平建立模板支架，用封条固定上下模板，确保模板的位置准确无误。
b. 确认模板的垂直和平整度，检查模板搭设的牢固度及支撑的稳定性。
c. 在搭设上模板前，应对下模板进行检查并做好记录，确保下模板无任何问题。
2. 混凝土浇筑a. 在混凝土浇筑前，要对模板进行检查，确保模板的结实和无损坏。
b. 按照设计要求，设置混凝土浇筑的浇注口和排水口，确保混凝土浇筑的均匀和密实。
c. 浇筑混凝土时，要确保操作人员的安全，并注意观察混凝土的坍落度和流动性，及时采取措施控制混凝土的浇筑。
d. 在混凝土刚浇筑完成后，及时进行混凝土表面的养护，保证混凝土的强度和密实度。
3. 模板拆除a. 根据混凝土养护周期确定模板的拆除时间，确保混凝土的强度满足设计要求。
b. 拆除模板时，要采取安全的措施，确保施工人员的安全。
c. 对拆除的模板进行检查，并根据实际情况进行修复或更换，以备下一次使用。
四、质量控制1. 对模板进行严格的检验，确保模板的牢固和准确性。
2. 对混凝土浇筑的质量进行跟踪监控，确保混凝土的坍落度和流动性满足设计要求。
3. 对墩柱的精度和几何形状进行检测，确保墩柱的符合设计要求。
五、安全措施1. 施工现场要设置明显的安全警示标识，确保施工人员的安全。
2. 施工人员要穿戴好安全防护用具，严格遵守安全规定。
现浇预应力刚构桥Y型墩施工工法现浇预应力刚构桥Y型墩施工工法一、前言现浇预应力刚构桥Y型墩施工工法是一种在桥梁建设中广泛采用的工法，它通过采用预应力技术，提高了桥梁的承载能力和抗震性能。
本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及一个工程实例。
二、工法特点现浇预应力刚构桥Y型墩施工工法的特点有：1. 可以提高桥梁的整体强度和稳定性，增加承载能力；2. 预应力技术使桥梁具有更好的抗震性能，提高桥梁的耐久性；3. 采用现浇施工，适应性广，能够满足各种不同桥型的施工需求；4. 施工周期短，效率高，能够缩短工期，提高工程进度；5.可以根据实际情况进行调整和改进，适应复杂的施工环境。
三、适应范围现浇预应力刚构桥Y型墩施工工法适用于单跨或多跨的桥梁建设，可以适应不同桥墩高度和跨度的需求，适用于各种土质条件和工程规模。
四、工艺原理现浇预应力刚构桥Y型墩施工工法的工艺原理是通过采用预应力技术，在施工过程中对桥墩进行加固和预应力张拉，使其具有更好的承载能力和稳定性。
具体的工艺原理包括：1. 结构设计和荷载计算：根据桥梁的跨度、荷载大小和土质条件等因素，设计合适的Y型墩结构，并进行荷载计算；2. 基础施工：按照设计要求进行桥墩基础的施工，确保基础的稳定性和承载能力；3. 墩身施工：采用现浇施工方式进行墩身的施工，根据施工计划和设计要求进行模板安装、钢筋绑扎和混凝土浇筑；4. 预应力张拉：在混凝土达到一定强度后，进行预应力张拉工序，通过张拉预应力钢束将桥墩的上下部分连接起来，并使其产生预应力效果；5. 后期养护：对施工完成的桥梁进行后期养护，保证混凝土的强度和稳定性。
五、施工工艺现浇预应力刚构桥Y型墩施工工艺包括基础施工、墩身施工、预应力张拉和后期养护等阶段。
具体施工过程如下：1. 基础施工：根据基础设计要求进行基础的开挖、桩基施工和浇筑混凝土；2. 墩身施工：安装预制模板，按照要求进行钢筋绑扎，然后进行混凝土浇筑；3. 预应力张拉：混凝土达到一定强度后，通过预应力钢束进行张拉，并固定在墩顶；4. 后期养护：对施工完成的桥梁进行养护管理，保湿养护和温度控制等，确保混凝土的强度和稳定性。

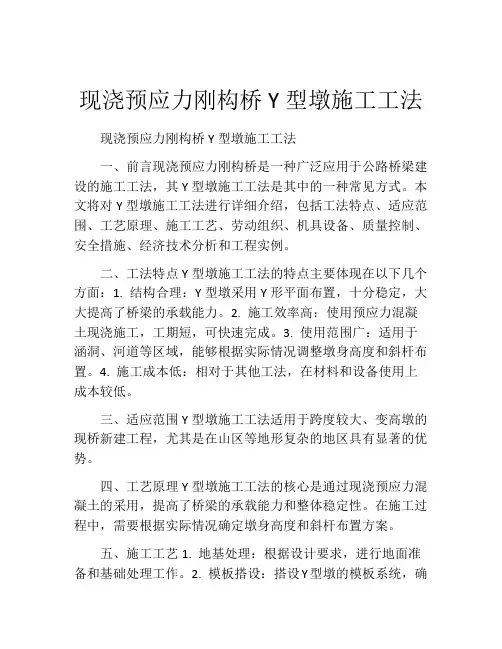

现浇预应力刚构桥Y型墩施工工法现浇预应力刚构桥Y型墩施工工法一、前言现浇预应力刚构桥是一种广泛应用于公路桥梁建设的施工工法，其Y型墩施工工法是其中的一种常见方式。
本文将对Y型墩施工工法进行详细介绍，包括工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。
二、工法特点Y型墩施工工法的特点主要体现在以下几个方面：1. 结构合理：Y型墩采用Y形平面布置，十分稳定，大大提高了桥梁的承载能力。
2. 施工效率高：使用预应力混凝土现浇施工，工期短，可快速完成。
3. 使用范围广：适用于涵洞、河道等区域，能够根据实际情况调整墩身高度和斜杆布置。
4. 施工成本低：相对于其他工法，在材料和设备使用上成本较低。
三、适应范围Y型墩施工工法适用于跨度较大、变高墩的现桥新建工程，尤其是在山区等地形复杂的地区具有显著的优势。
四、工艺原理Y型墩施工工法的核心是通过现浇预应力混凝土的采用，提高了桥梁的承载能力和整体稳定性。
在施工过程中，需要根据实际情况确定墩身高度和斜杆布置方案。
五、施工工艺1. 地基处理：根据设计要求，进行地面准备和基础处理工作。
2. 模板搭设：搭设Y型墩的模板系统，确保模板的平整度和准确度。
3. 预应力杆布置：在模板内预留布置钢筋和预应力杆。
4. 现浇混凝土：采用预应力混凝土进行现浇施工，确保整体的稳定性和强度。
5. 后期施工：包括拆模、收仓、处理接缝等后续工序。
六、劳动组织根据施工工艺的要求，合理组织施工人员，分工明确，确保施工进度和质量。
七、机具设备1. 声波测深仪：用于测量地基的深度，确保基础处理的精确性。
2. 模板系统：包括Y型墩模板、支撑杆、调整器等，用于搭设施工模板。
3. 预应力张拉设备：用于预应力杆的张拉施工。
4. 混凝土搅拌设备：用于现浇混凝土的制备和输送。
八、质量控制1. 模板准确度控制：确保模板的平整度和尺寸精确性。
2. 预应力张拉控制：按照设计要求进行预应力杆的张拉，并进行力值监测。
墩柱模板工程施工方案一、工程概述墩柱模板工程是指在桥梁、隧道、地铁等工程中用于支撑混凝土浇筑的模板系统。
其施工质量直接关系到工程的安全和稳定性。
本方案主要是针对墩柱模板的施工过程、施工方法和技术要求进行详细阐述，为确保施工质量、提高施工效率和保障工程安全提供操作指导。
二、施工准备工作1. 物资准备：墩柱模板、螺栓、连接件、支撑杆等施工用材料。
确保材料质量符合设计要求。
2. 设备准备：吊车、推拉力机、起重机、电焊机、剪切机等机械设备。
3. 人员准备：施工队伍按照工程要求进行人员配备，包括技术人员、作业人员和安全监管人员。
三、施工工艺流程1. 墩柱模板搭设1.1 预埋件处理：根据设计要求，在墩柱基础上预先埋设螺栓和连接件。
1.2 支撑布置：按照设计图纸布置支撑杆、支撑架，确保其位置和高度符合要求。
1.3 模板安装：将预制好的墩柱模板按照设计要求安装在支撑上，并用螺栓和连接件进行固定。
1.4 模板调整：根据设计要求，进行模板的平整、垂直和水平调整，确保其与基础墩柱接触紧密。
1.5 安全检查：进行模板安装后的安全检查，确保模板安装牢固、稳定和安全。
2. 混凝土浇筑2.1 混凝土搅拌：根据设计要求进行混凝土的配比和搅拌，确保混凝土质量符合要求。
2.2 浇筑准备：在墩柱模板安装完成后，进行混凝土浇筑前的准备工作，包括浇筑前的检查、清洁和防水处理。
2.3 浇筑过程：根据设计要求进行混凝土的浇筑，确保浇筑过程中的均匀性和完整性。
2.4 浇筑结束：浇筑完成后，及时对混凝土进行保养，防止混凝土出现龟裂和开裂等情况。
3. 模板拆除和清理3.1 混凝土养护：在混凝土达到设计强度后，进行相应的混凝土保养工作。
3.2 模板拆除准备：在混凝土养护结束后，进行模板拆除前的准备工作，包括检查模板支撑、清理模板表面等。
3.3 模板拆除：按照设计要求，采用适当的设备和方法对模板进行拆除，并及时清理模板表面。
3.4 模板清理：清理完模板后，对墩柱模板进行检验、清洗和保养，确保其完好无损。
桥梁墩柱施工工艺及方法1、施工工艺：施工准备→测量放线→钢筋绑扎→模板支搭→混凝土浇筑→混凝土养护→拆模2、施工方法：1）定位放线根据已测定承台的纵、横轴的中心线测设桥墩、柱纵、横轴的十字控制桩，并放出桥墩柱的平面位置，弹出外边线。
墩柱纵、横轴的十字控制点，要标注清楚，编号、涂上油漆，醒目牢固。
2）凿毛处理墩柱的平面尺寸确定后对墩柱位置处混凝土进行凿毛处理，凿出混凝土新茬后，将混凝土表面浮渣、裂纹清除干净。
3）钢筋绑扎钢筋必须使用有出厂质量证书，并且复试合格的产品，钢筋表面洁净，铁锈、油渍、污垢等在使用前清除干净，平直无局部弯折。
成盘的钢筋和弯曲的钢筋均需调直，在调直机上调直时注意不得使钢筋受损伤。
下料前认真核对钢筋规格、级别及加工数量，防止差错。
下料后必须挂牌注明所用部位、型号、级别并分别堆放。
加工成型的钢筋，钢筋直径、钢号符合设计要求，钢筋无裂纹，断伤和刻痕。
钢筋的弯制和未端的弯钩符合设计要求。
现场绑扎钢筋时，钢筋的交叉点用铁丝绑扎结实，必要时用点焊焊牢，水平箍筋与主筋垂直，箍筋弯钩的叠合处，在墩柱中沿竖向交错布置。
墩柱钢筋的位置必须精确，锚固预留筋的长度满足搭接长度的请求，由于墩柱的位置较多，钢筋安装时支搭操纵脚手架，钢筋一次成形，安装好的钢筋有充足的刚度和稳定性，使钢筋位置在灌注混凝土时不致变动。
4）支模桥墩模板采用外加工钢模板。
为了抵制灌注混凝土时模板的浮力，采用Ф16钢拉杆，花栏螺栓与地锚拉紧。
安装模板前先作好测量工作，精确放样，检查承台预留桥台墙身踢坎是否精确，经检查无误后方可进行模板安装。
安装模板与钢筋绑扎工作配合进行，应在钢筋安好检查合格后进行。
配制完的模板，板面光滑平整，不得有划痕，接缝周密不漏浆，并在内侧涂刷统一规格脱模剂。
模板及支持安装完毕后，对其平面位置、顶部标高、节点联系及纵、横向稳定性进行检查，吻合请求后方可进行下一工序。
模板不得与操纵脚手架发生联系，以避免在脚手架上运放材料和工人操纵时引起模板变形。
“Y”型墩与盖梁施工工法“Y”型墩与盖梁施工工法中铁二十三局一公司一、前言衡昆国道主干线（GZ75）富广高速公路第3合同段安登1号大桥下部为“Y”型方墩加盖梁结构，位于深切沟谷中，施工环境及地质条件较差；坡陡墩高，最高墩50.5m；本项目工期紧张且施工期间正值当地雨季，因此该桥下部工程工期非常紧迫，成为控制项目总工期的关键工程。
在施工过程中，我们坚持多研究、多试验，严格控制每个施工环节，最终圆满完成了该桥桥墩的施工。
鉴于“Y”型桥墩结构设计新颖，目前可借鉴的施工资料相对较少，我们在总结了安登1号大桥施工经验的基础上形成了本工法，以为今后类似工程的施工积累经验。
二、工法特点1、模板采用大块钢摸板，模板采用翻模施工，安装与拆卸方便2、操作简单易于掌握3、通过预埋刚性牛腿，搭设型钢平台方案施工，既节约了工程成本，又加快了工程进度，取得了良好的经济效益。
三、适用范围适用于公路、市政类似工程施工。
四、工艺原理在承台上搭设外部平衡架，并于“Y”型墩两肢间搭设中心平衡塔架与外部平衡架联结成整体平衡架。
通过在两肢上预埋钢棒及钢牛腿，以承受盖梁砼自重及其它施工荷载，并通过钢牛腿搭设型钢平台已保证施工安全。
五、施工工艺㈠、工艺流程图㈡、模板加工模板采用翻模施工，因“Y”型墩等截面矩形部分墩高均为（n×1.5+1.3）m或（n×1.5+0.3）m，所以模板节高1.5m，另加工一节1.0m高的作为调节模板；同时两肢根部1.2m部分加上等截面墩柱顶预留的0.29m加工1.49m的整体钢摸，便于“Y”型部分模板与等截面模板的连接；另外，墩高预留1cm在承台顶铺1cm厚的砂支垫第一节钢模，以便翻模时钢模的拆除；两分肢采用与其截面- 2 -等宽的小块钢模拼装，因线路超高及横向排水的的需要每个盖梁均有i%的横坡，造成两分肢不等高，在模板加工及施工中均需注意高程控制。
盖梁底模设计为胶合板，侧模和端模均为钢模，在施工中底模铺设完毕后绑扎盖梁钢筋，将侧模和端模安置在底模上并固定于底模的支撑结构上，以防止浮模。
墩柱模板工程施工方案一、前言作为建筑施工的重要部分，模板工程的质量直接影响到整个建筑的质量和安全。
本文将针对墩柱模板工程施工方案进行说明，以保证工程质量和施工效率。
二、施工材料1. 模板材料选用松木、桦木等木材作为模板材料，通过人工加工成型，确保模板外观整洁、平整、无明显缺陷等。
2. 支撑材料选用钢管、脚手架等支撑材料，确保墩柱模板的支撑稳定性和施工安全性。
3. 固定材料选用U型钉、木钉等固定材料，确保模板固定牢固，不产生松动。
4. 防止模板粘附物的材料在模板内应铺设薄膜或其他防粘附材料，防止混凝土粘附于模板上。
三、施工过程1. 准备工作1.在施工之前应排除周围的影响，如杂草、石头、堆积物等。
2.调查墩柱位置、高程等数据，根据数字特性制作模板。
3.确定钢筋的位置。
4.根据设计要求进行测量和验收。
2. 搭设模板1.根据设计图纸和相关规范进行模板的搭设和支撑。
2.确定钢筋的位置，并在钢筋处设置支撑材料。
3.确定边界线和定位桩的位置，以保证模板整体平整度。
3. 模板的调整与防护1.在模板拼装过程中，应检测模板的尺寸、方位和稳定性，对有缺陷的模板进行调整。
2.在切割模板时应采用正确的切割技术以减少模板缺陷。
3.确定降水措施，避免淋湿模板。
4. 混凝土浇筑与模板拆除1.混凝土拌合应严格按照设计要求进行，保证混凝土的抗压强度和流动性。
2.混凝土倾注后，应进行压实和充分震动，保持表面平整度。
3.混凝土框架达到相应强度后，可以进行模板的拆除。
四、安全防范1.墩柱模板搭设和拆除时，应使用专业工具和支撑材料，严禁从高处掉落和跌落。
2.确保作业人员佩戴个人防护装备，如安全帽、安全鞋、手套等。
3.监测模板搭设和拆除过程中的支撑材料和钢筋等物品是否翻倒或滑落。
五、总结墩柱模板工程是建筑工程重要的工程项目之一，施工过程需要专业知识和施工经验，本文针对墩柱模板工程的施工方案进行详细的介绍，以期为施工现场提供一定的指导，保证工程质量和施工效率。
桥梁墩柱施工方案及方法一、施工前准备工作1.基础处理：根据设计要求，在施工现场进行基础开挖和处理，确保墩柱的立稳性。
2.模板搭设：根据设计要求和施工实际情况，搭设合适的模板，用于浇筑墩柱混凝土。
3.钢筋加工：根据设计要求，对墩柱的钢筋进行加工和编喜，确保墩柱的强度和韧性。
二、墩柱施工过程1.浇筑底座：在墩台或桩基上进行底座的浇筑，底座的尺寸和强度需根据设计要求进行，以确保墩柱的稳定性。
2.立模架设：根据设计要求，在底座上架设模板，保证墩柱的几何形状和尺寸。
3.钢筋绑扎：根据设计要求，对墩柱的钢筋进行绑扎，确保墩柱的强度和韧性。
4.浇筑混凝土：根据设计要求，进行墩柱的混凝土浇筑，浇筑过程中要注意控制浇筑速度和混凝土的均匀性。
5.养护：在混凝土浇筑完成后，进行墩柱的养护工作，保证混凝土的强度和稳定性。
三、施工中的主要技术要点1.模板的搭设：根据设计要求，选用适当的模板和支撑系统，确保墩柱的几何形状和尺寸的精确度。
2.钢筋的安装：钢筋的安装要按照设计要求进行，同时要注意钢筋的间距、长度和弯曲度等。
3.混凝土的浇筑：混凝土的浇筑要求采用坍落度适宜的砂浆，浇筑高度不宜过大，同时要采取震动和抹平等措施，确保混凝土的均匀和密实。
4.养护措施：严格按照设计要求进行墩柱的养护，包括保温、湿润、遮阳等措施，以确保混凝土的早期强度和长期稳定性。
四、安全保障措施1.安全操作：在施工过程中，要严格遵守各项安全操作规程，如穿戴安全帽、安全绳、安全带等，做好个人防护。
2.建立安全警示标识：在施工现场设置明显的安全警示标识，提醒施工人员注意安全，禁止非工作人员进入施工区域。
3.定期检查：施工过程中要定期检查模板、钢筋和混凝土的质量，确保施工质量的合格。
五、施工质量控制1.施工记录：施工过程中要做好施工记录，包括施工时间、天气条件、施工人员、使用材料和设备等，以备查阅。
2.质量检查：在施工过程中，要对模板、钢筋和混凝土进行质量检查，确保合格率达到设计要求。
Y形高墩施工方案一、工程概况本合同段线路北起K13+003.0，南至K14+341.0，线路长度1338m。
其下部结构墩柱形式为Y形墩，最高墩柱达46m，最低墩柱达24m，该墩柱长7.5米，宽1.6米。
二、方案选定Y形高墩经过爬模、滑模、翻模三种方案的比选，最终确定采用翻模施工。
滑模配套设备多，施工机具投入大，模板刚度高，自重大，混凝土外观质量差，施工纠偏困难。
一旦开始施工，不得中断，雨季施工质量难以保证；翻模施工配套设备较少，施工机具投入小，模板刚度要求低、自重小，混凝土外观质量，施工纠偏容易控制，可以连续和间断施工。
三、工期计划Y形高墩计划于2010年7月1日开工，计划同年10月1日号完工，具体计划见附表。
四、施工方法佑溪大桥Y形高墩采用翻模施工，外侧支架采用双排脚手架，模板采用钢模，分节施工，每套模板设计6m，底层设调整块。
调整节浇筑完毕后，然后进行翻模施工，第一次浇筑6m,以后每次浇筑4m。
每台塔吊配备3 套模板，模板提升采用塔吊，混凝土采用塔吊或泵送。
1、支架搭设所有支架搭设在承台上，钢管支架底部垫方木或铁板，不得直接放在混凝土上。
施工时先搭设第一层钢管脚手架，并要求各钢管接头不在同一截面。
空心墩外侧钢管间距采用0.8×0.8m,共设两排，内侧钢管间距设置为1×1m 双排脚手架布置，水平步距为1.2m；每5m 设置一道剪刀撑，剪刀撑斜角在45°～60°之间，剪刀撑底、顶端要重叠至少1m并扣紧，每4 米设置一道操作平台，平台必须采用密目网进行封闭。
爬梯每30cm 设一档，坡度不得大于1：3，上面必须铺设防滑条。
（支架受力检算附后）钢管支架每5m 设置一道对称拉杆连接在已浇墩身上。
2、制作及安装钢筋除去预埋钢筋表面杂质，按图纸和设计规范要求进行绑扎和焊接钢筋。
双面焊搭接长度不得小于5d，单面焊不得小于10d，每截面搭接数不得大于截面钢筋的50%。
焊缝宽度不得小于0.8d,焊缝必须饱满。
某桥梁Y型墩柱模板及混凝土浇筑施工技术
摘要：本文根据某高速公路段高架桥墩柱的施工实践，介绍“Y”型墩柱模板及混凝土浇筑施工的技术要点，以供类似工程参考。
关键词：“Y”型墩柱模板混凝土浇筑技术要点
1 前言
近年来我国公路、铁路及市政工程建设中，桥梁建设发展迅速，设计上不但对桥梁的通行能力、寿命、行车安全及行车舒适等基本功能有了更高的要求，对桥梁结构的外观美及功能多元化也提出了更高的要求。
在市政桥梁及复线高架桥中，“Y”型墩柱是一种比较常用的结构。
“Y”型墩柱一般由直线和弧线组成，不但线形美观，也可使墩柱两侧的空间得到充分利用，但其线形由直线和曲线的组合，与直立式墩柱相比，它的施工技术要求更高，特别对模板及混凝土施工技术提出了更高的要求。
下面对某高速公路余杭段高架桥的“Y”型墩柱施工中的模板及混凝土施工技术要点进行总结和介绍，以期能给进行类似工程施工的同行提高参考。
2 工程概况简介
某公路高架桥长13.05Km，为连续刚构体系桥，有4×25m一联和5×25m一联。
高架桥地处原02省道上，基本线形沿老路中线展开，两侧有新扩宽02省道，交通流量大，施工受外界影响和干扰较大。
高架桥的墩柱设计中，02省道上（长12.8Km）的墩柱以“Y”型墩柱为主，外形为单边弧形加直线通过上系梁构成“Y”型结构，单边柱截面尺寸为160cm×120cm(横向×纵向)，墩柱平均高度约10m。
设计文件中要求该墩柱混凝土浇筑一次成型，以保证其结构质量及外观质量。
3 墩柱模板及混凝土施工技术要点
3.1 模板设计和加工
为保证Y型墩的施工质量、施工安全并便于施工操作，墩柱模板采用钢模板，由专业钢模制造厂进行定制。
在制作过程中充分考虑模板的轻便、易于搬运及装卸，设计采用组合式模板并分段制作，每段模由四片组成。
因Y型墩柱的上部弧型段线形固定，而直线段尺寸要根据实际需求进行调节的特点，故模板制作分为固定的弧线模块和可调节长度的直线模块两种，弧形段模板经制作、组装
成型后其形状固定，直线段则可结合墩柱的实际高度需要来调节。
因此，应对模板块的长度进行合理分割制作，防止分割块过小影响结构表观美，也须防止分割块过大而增加装、拆难度甚至影响施工安全。
一般每段模的高度建议为2米，弧线段根据实际情况制作一段或二段调节段，直线段模板则须制作1米、0.5米、0.3米、0.2米等若干段，用以调节不同高度的直线段墩柱。
钢模面料采用5mm 厚钢板，加固材料采用12号槽钢，应满足模板刚度要求。
在加工好的模板块体两侧留有对拉螺杆的紧固限位装置和孔道，其上、下端留有对应拼装孔位。
（以直线段为例，其俯视平面示意图如下）
3.2 模板安装
模板安装是在钢管施工排架及墩柱钢筋安装完成后进行。
钢管排架搭设时，不但要求排架整体稳定、便于固定墩柱钢筋，还须在墩柱周围预留一定的空间便于模板的安装及拆除，钢管排架一段要进行斜撑、斜杆加固，确保施工安全。
特别需要注意的是，在墩顶及下系梁的部位，须各加设一道水平拉杆将两根墩柱的模板对拉、加固（可采用铁链及手拉葫芦），防止混凝土浇筑时模板变形影响施工质量及施工安全。
最底段模板采用焊接定位筋固定，拼缝处理采用泡沫双面胶粘贴密封，确保拼缝平整、不漏浆。
3.3 模板拆除
混凝土结构工程的模板、支架拆除期限应根据结构特点、模板部位及混凝土所达到的强度来确定。
对Y型墩柱结构来说，因其弧线段为外悬结构，特要求其混凝土未达到2.5MPa之前不得遭受振动，并禁止安装其上层结构的模板及支撑物等设施，并要求在混凝土强度达到设计强度的75%后即可进行拆模。
模板拆除应遵循先支后拆、后支先拆的顺序进行。
拆除时采用人工配合吊车进行，吊车应摆放在平整稳定的地面并要求尽量视野开阔的位置。
吊车吊臂调整就位、钢丝绳扣牢模板后方可松动、拆除模板上连接螺丝及扣件，拆除时不允许采用任何猛烈地敲打或强扭等方法进行，并严禁任何抛扔动作。
拆除过程中钢丝绳只允许承受模板的重力、严禁使用吊车对模板进行非垂直方向的拉扯操作。
在模板安装及拆除全过程中，必须由专门的安全员指挥吊车配合人工操作，确保施工安全。
模板拆除后，应进行维修保养、按编号或分类存放，做好防晒、防雨、防锈工作。
4 墩柱混凝土浇筑施工技术要点
4.1 施工准备工作
设计中，在Y型墩柱的钢筋布置沿四周的间距较小、主筋以Ф28及Ф32的为主，并且Y型墩柱由直线和曲线组成、墩柱高度在10米左右，为了提高墩柱的整体质量，混凝土浇筑要求一次成型，故对该工序的施工技术控制提出了更高的要求，浇筑前也须进行充分的准备工作。
4.2 混凝土浇筑施工
浇筑时应左右对称进行，两柱浇筑面之间的高差不应超过1米。
当两柱的浇筑面离墩顶设计标高均小于5米后，应换上短管再进行浇筑，这样可以避免混凝土崩送车的大臂抬臂过高、容易摆动过大而影响施工安全。
当混凝土浇筑到距墩顶设计标高约30～40㎝时，应将预留施工孔的钢筋按设计进行布置、焊接牢固，任何再完成最后的混凝土浇筑。
在浇筑过程中，因模板内振捣时噪音大、空气条件差，故振捣工人应轮流入模作业，一般在模内的一次作业时间不超过30分钟为宜，并随时进行联系、有出现身体异常或难以忍受时须更换振捣工人。
在夏季施工时，应对模板表面浇水降温、向模板内吹风等改善模内条件的措施。
4.3 混凝土养护
拆模后，应立即采取养护措施进行养护。
考虑到Y型墩柱的结构特点，若采用覆盖洒水进行养护，操作不方便并下弧线容易导致养护不到位的现象，故宜采用塑料薄膜覆果养护，并保证养护时间不少于14天。
5 结束语
某高速公路建成后全桥壮观、线形美观，并可充分利用桥下空间。
但该Y 型墩柱的结构特点，给施工中各工序技术控制提出了更高的要求。
实践证明，通过对其施工技术要点进行深化研究、科学合理的组织施工，也能够很好地实现其合设计意图、体现该结构设计的优点。
