钳形电流表校准方法和测量不确定度分析

钳形电流表测量值不准确可以从这几点
找原因
钳形电流表电工都很熟悉，因为其不必串连在电路中测量运行电流，既安全又省事，所以是电工的必备工具之一。

原理其实也很简单，也就是电磁式电流表和电流互感器的组合，以前用过老式钳形表是不能测量直流电流的，现在，新式的不但能测直流电流也能测交流电流。

用过钳表的都会有个感觉，测量时表数字会跳动，指针表也会有轻微的指针摆动，这样难免会增加测量误差，虽然说误差不可避免，但从以下几点注意，还是可以有效减小测量误差的。

学习更多钳形电流表相关知识，请关注微信公众号“电工电气学习”。

首先，就是要选对表的量程，这点要求测量之前就做到对要测的电流大小心中有数，当然，这只是大概的估算，这和万用表使用时差不多，估算出大概的电流，然后选择合适的量程测量，大量程测小电流会容易产生的误差会变大，而且测量值在变动不好确定。

其次，就是钳形表因为有可开钳口，而钳口在我们工作中容易被尘污沾在上面，造成钳口密合不好，在使用前一定要保持钳口干净，还有一种情况就是表用久了，弹簧回力不足或钳口对合有偏位，也对测量有影响。

再次，要避开磁场，我曾在自耦调
压器边上测量过电流，钳表每稍微移动一点，表的数值就可以误差好多，对于有强磁场的环境，测量时一定避开。

电工学习网独家原创稿件版权所有。

再次，很多情况下，我们会以为把导线夹进钳孔中就可以了，其实，导线越靠近孔的中心位置，测量的数值越准确。

最后，就是如果测量的电流很小，可以通过“绕表”的方法减小测量误差，就是将被测的导线在钳表的卡口内绕多几圈，读出数值，然后再除以钳表上导线缠绕的匝数，就是要测的电流值，这在实际中常会用到，也是一种规避大量程测小电流的方法。

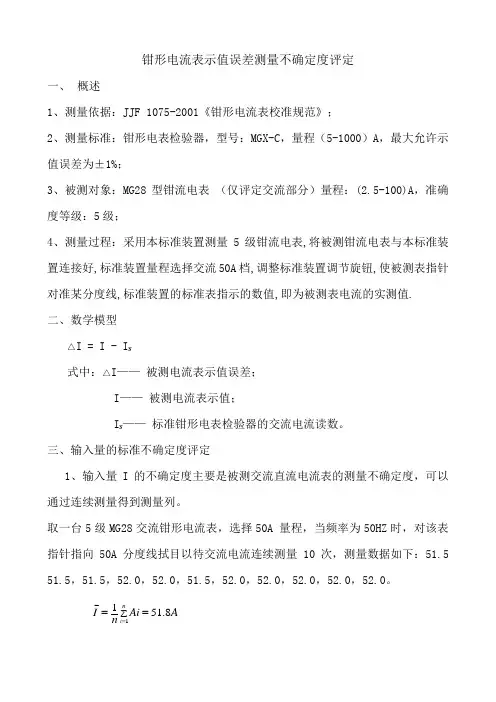

钳形电流表示值误差测量不确定度评定一、 概述1、测量依据：JJF 1075-2001《钳形电流表校准规范》；2、测量标准：钳形电表检验器，型号：MGX-C ，量程（5-1000）A ，最大允许示值误差为±1%；3、被测对象：MG28型钳流电表 （仅评定交流部分）量程：(2.5-100)A ，准确度等级：5级；4、测量过程：采用本标准装置测量5级钳流电表,将被测钳流电表与本标准装置连接好,标准装置量程选择交流50A 档,调整标准装置调节旋钮,使被测表指针对准某分度线,标准装置的标准表指示的数值,即为被测表电流的实测值. 二、数学模型△I = I - I N式中：△I —— 被测电流表示值误差； I —— 被测电流表示值；I N —— 标准钳形电表检验器的交流电流读数。

三、输入量的标准不确定度评定1、输入量I 的不确定度主要是被测交流直流电流表的测量不确定度，可以通过连续测量得到测量列。

取一台5级MG28交流钳形电流表，选择50A 量程，当频率为50HZ 时，对该表指针指向50A 分度线拭目以待交流电流连续测量 10次，测量数据如下：51.5 51.5，51.5，52.0，52.0，51.5，52.0，52.0，52.0，52.0，52.0。

A Ai n I ni 8.5111==∑=单次实验标准差s=()()A n I I i26.01/ n1i 2=--∑= 再任意选取3台同类型同级别钳流电表，每台选择交流电流50A 量程，在频率为50Hz 时，对被检表指针指向50A 分度线的交流电流值各在重复性条件下连续测量10次，共得4组测量列，每组测量列分别按上述方法计算得到单次实验标准差如表所示：4组实验标准差计算结果 （表一）合并样本标准差s P =A s m m j j 36.0112=∑= 标准差的标准差s(s j )=A C R 07.006.215.0== 因为s(s j )<s P /4，所以被测仪器是稳定的，由此可得到 u ()I = s P = 0.36A 自由度 ν=m(n-1)=4×（10-1）=36 2 输入量I N 标准不确定度U(I N )的评定输入量I N 标准不确定度主由标准钳形电表检验器的准确度引起。

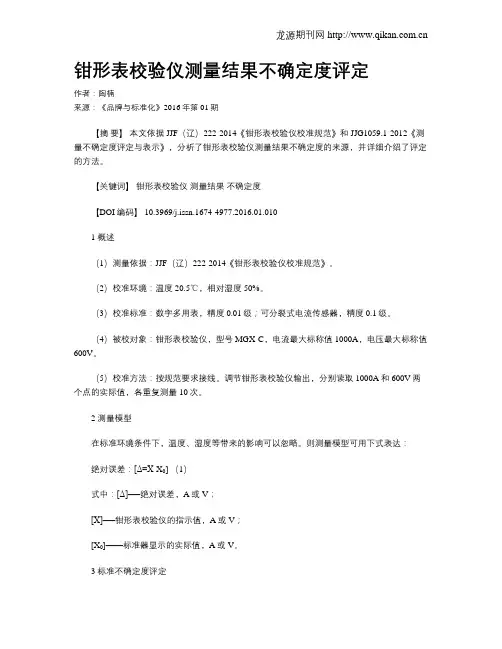

钳形表校验仪测量结果不确定度评定
作者：陶楠
来源：《品牌与标准化》2016年第01期
【摘要】本文依据JJF（辽）222-2014《钳形表校验仪校准规范》和JJG1059.1-2012《测量不确定度评定与表示》，分析了钳形表校验仪测量结果不确定度的来源，并详细介绍了评定的方法。

【关键词】钳形表校验仪测量结果不确定度
【DOI编码】 10.3969/j.issn.1674-4977.2016.01.010
1 概述
（1）测量依据：JJF（辽）222-2014《钳形表校验仪校准规范》。

（2）校准环境：温度20.5℃，相对湿度50%。

（3）校准标准：数字多用表，精度0.01级；可分裂式电流传感器，精度0.1级。

（4）被校对象：钳形表校验仪，型号MGX-C，电流最大标称值1000A，电压最大标称值600V。

（5）校准方法：按规范要求接线。

调节钳形表校验仪输出，分别读取1000A和600V两个点的实际值，各重复测量10次。

2 测量模型
在标准环境条件下，温度、湿度等带来的影响可以忽略。

则测量模型可用下式表达：
绝对误差：[Δ=X-X0] （1）
式中：[Δ]──绝对误差，A或V；
[X]──钳形表校验仪的指示值，A或V；
[X0]——标准器显示的实际值，A或V。

3 标准不确定度评定
标准不确定度[u（Δ）]的来源主要有两个方面：一是由测量重复性引起的标准不确定度分量[u A]，用A类方法进行评定；二是标准器功率分析仪和开口互感器误差引起的不确定度分量[u1]，用B类方法进行评定。

3.1 标准不确定度分量[uA]。

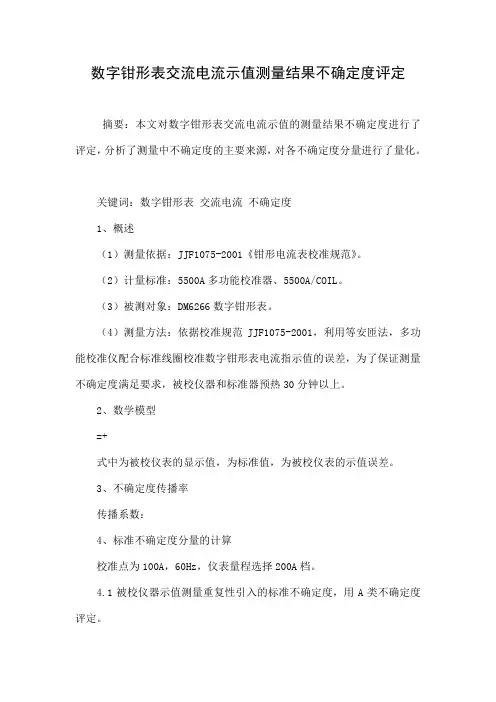

数字钳形表交流电流示值测量结果不确定度评定摘要：本文对数字钳形表交流电流示值的测量结果不确定度进行了评定，分析了测量中不确定度的主要来源，对各不确定度分量进行了量化。

关键词：数字钳形表交流电流不确定度1、概述（1）测量依据：JJF1075-2001《钳形电流表校准规范》。

（2）计量标准：5500A多功能校准器、5500A/COIL。

（3）被测对象：DM6266数字钳形表。

（4）测量方法：依据校准规范JJF1075-2001，利用等安匝法，多功能校准仪配合标准线圈校准数字钳形表电流指示值的误差，为了保证测量不确定度满足要求，被校仪器和标准器预热30分钟以上。

2、数学模型=+式中为被校仪表的显示值，为标准值，为被校仪表的示值误差。

3、不确定度传播率传播系数：4、标准不确定度分量的计算校准点为100A，60Hz，仪表量程选择200A档。

4.1被校仪器示值测量重复性引入的标准不确定度，用A类不确定度评定。

在相同条件下连续测量10次。

计算得： si=0.052A （n=10）测量结果取1次读数，故标准不确定度为：u（Ix1）= si=0.052A4.2被校仪器读数分辨力引入的标准不确定度，用B类不确定度评定。

被校仪器在100A点时的分辨力为0.1A，在±0.05A的区间内属均匀分布，故： =0.05/=0.029A由于测量重复性和被校仪器的读数分辨力对测量不确定度的贡献存在重复，为避免重复计算，只计最大影响量。

4.3多功能校准器准确度引入的标准不确定度，用B类不确定度评定。

校准点为100A由时，线圈为50匝，所以5500A输出电流为2A，参照技术说明书可知，其不确定度为：0.6%输出+300μA，在区间内均匀分布，则k==（0.6%输出+300μA）/=0.069A4.4线圈交互的标准不确定度，用B类不确定度评定。

校准点为100A时，参照技术说明书可知，线圈交互引入的不确定度为：0.5%有效电流值+0.5A，在区间内均匀分布，则k==（0.5%有效电流值+0.5A） /=0.58A4.5环境变化引入的不确定度，用B类标准不确定度评定。

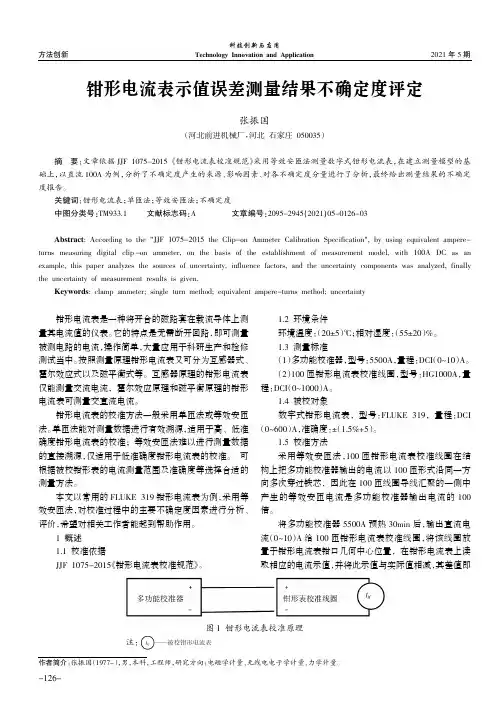

2021年5期科技创新与应用Technology Innovation and Application方法创新钳形电流表示值误差测量结果不确定度评定张振国（河北前进机械厂，河北石家庄050035）钳形电流表是一种将开合的磁路套在载流导体上测量其电流值的仪表。

它的特点是无需断开回路，即可测量被测电路的电流，操作简单，大量应用于科研生产和检修测试当中。

按照测量原理钳形电流表又可分为互感器式、霍尔效应式以及磁平衡式等。

互感器原理的钳形电流表仅能测量交流电流，霍尔效应原理和磁平衡原理的钳形电流表可测量交直流电流。

钳形电流表的校准方法一般采用单匝法或等效安匝法。

单匝法能对测量数据进行有效溯源，适用于高、低准确度钳形电流表的校准；等效安匝法难以进行测量数据的直接溯源，仅适用于低准确度钳形电流表的校准。

可根据被校钳形表的电流测量范围及准确度等选择合适的测量方法。

本文以常用的FLUKE 319钳形电流表为例，采用等效安匝法，对校准过程中的主要不确定度因素进行分析、评价，希望对相关工作者能起到帮助作用。

1概述1.1校准依据JJF 1075-2015《钳形电流表校准规范》。

1.2环境条件环境温度：（20±5）℃；相对湿度：（55±20）%。

1.3测量标准（1）多功能校准器，型号：5500A ，量程：DCI （0~10）A 。

（2）100匝钳形电流表校准线圈，型号：HG1000A ，量程：DCI （0~1000）A 。

1.4被校对象数字式钳形电流表，型号：FLUKE 319，量程：DCI（0~600）A ，准确度：±（1.5%+5）。

1.5校准方法采用等效安匝法，100匝钳形电流表校准线圈在结构上把多功能校准器输出的电流以100匝形式沿同一方向多次穿过铁芯，因此在100匝线圈导线汇聚的一侧中产生的等效安匝电流是多功能校准器输出电流的100倍。

将多功能校准器5500A 预热30min 后，输出直流电流（0~10）A 给100匝钳形电流表校准线圈，将该线圈放置于钳形电流表钳口几何中心位置，在钳形电流表上读取相应的电流示值，并将此示值与实际值相减，其差值即摘要：文章依据JJF 1075-2015《钳形电流表校准规范》采用等效安匝法测量数字式钳形电流表，在建立测量模型的基础上，以直流100A 为例，分析了不确定度产生的来源、影响因素、对各不确定度分量进行了分析，最终给出测量结果的不确定度报告。

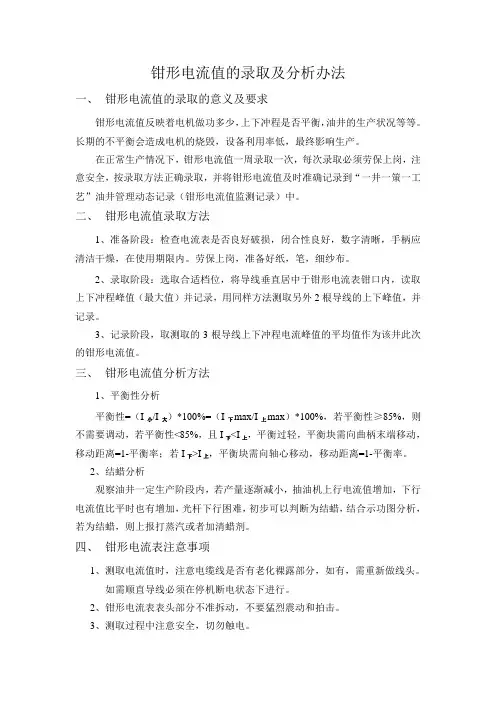

钳形电流值的录取及分析办法一、钳形电流值的录取的意义及要求钳形电流值反映着电机做功多少，上下冲程是否平衡，油井的生产状况等等。

长期的不平衡会造成电机的烧毁，设备利用率低，最终影响生产。

在正常生产情况下，钳形电流值一周录取一次，每次录取必须劳保上岗，注意安全，按录取方法正确录取，并将钳形电流值及时准确记录到“一井一策一工艺”油井管理动态记录（钳形电流值监测记录）中。

二、钳形电流值录取方法1、准备阶段：检查电流表是否良好破损，闭合性良好，数字清晰，手柄应清洁干燥，在使用期限内。

劳保上岗，准备好纸，笔，细纱布。

2、录取阶段：选取合适档位，将导线垂直居中于钳形电流表钳口内，读取上下冲程峰值（最大值）并记录，用同样方法测取另外2根导线的上下峰值，并记录。

3、记录阶段，取测取的3根导线上下冲程电流峰值的平均值作为该井此次的钳形电流值。

三、钳形电流值分析方法1、平衡性分析平衡性=（I小/I大）*100%=（I下max/I上max）*100%，若平衡性≥85%，则不需要调动，若平衡性<85%，且I下<I上，平衡过轻，平衡块需向曲柄末端移动，移动距离=1-平衡率；若I下>I上，平衡块需向轴心移动，移动距离=1-平衡率。

2、结蜡分析观察油井一定生产阶段内，若产量逐渐减小，抽油机上行电流值增加，下行电流值比平时也有增加，光杆下行困难，初步可以判断为结蜡，结合示功图分析，若为结蜡，则上报打蒸汽或者加清蜡剂。

四、钳形电流表注意事项1、测取电流值时，注意电缆线是否有老化裸露部分，如有，需重新做线头。

如需顺直导线必须在停机断电状态下进行。

2、钳形电流表表头部分不准拆动，不要猛烈震动和拍击。

3、测取过程中注意安全，切勿触电。

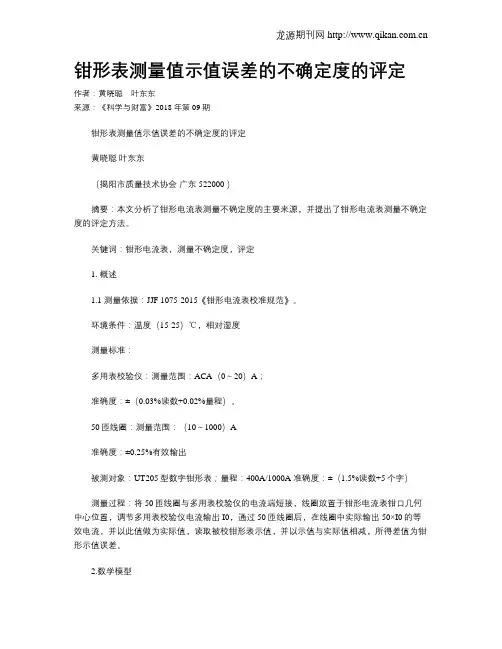

钳形表测量值示值误差的不确定度的评定
作者：黄晓聪叶东东
来源：《科学与财富》2018年第09期
钳形表测量值示值误差的不确定度的评定
黄晓聪叶东东
（揭阳市质量技术协会广东 522000 ）
摘要：本文分析了钳形电流表测量不确定度的主要来源，并提出了钳形电流表测量不确定度的评定方法。

关键词：钳形电流表，测量不确定度，评定
1. 概述
1.1 测量依据：JJF 1075-2015《钳形电流表校准规范》。

环境条件：温度（15-25）℃，相对湿度
测量标准：
多用表校验仪：测量范围：ACA（0～20）A；
准确度：±（0.03%读数+0.02%量程）。

50匝线圈：测量范围：（10～1000）A
准确度：±0.25%有效输出
被测对象：UT205型数字钳形表；量程：400A/1000A 准确度：±（1.5%读数+5个字）
测量过程：将50匝线圈与多用表校验仪的电流端短接，线圈放置于钳形电流表钳口几何中心位置，调节多用表校验仪电流输出I0，通过50匝线圈后，在线圈中实际输出50×I0的等效电流，并以此值做为实际值，读取被校钳形表示值，并以示值与实际值相减，所得差值为钳形示值误差。

2.数学模型
参考文献：
[1]JJF 1059.1-2012 《测量不确定度评定与表示》
[2]JJF1001-2011 《通用计量术语及定义》
[3]JJF 1075-2015《钳形电流表校准规范》。

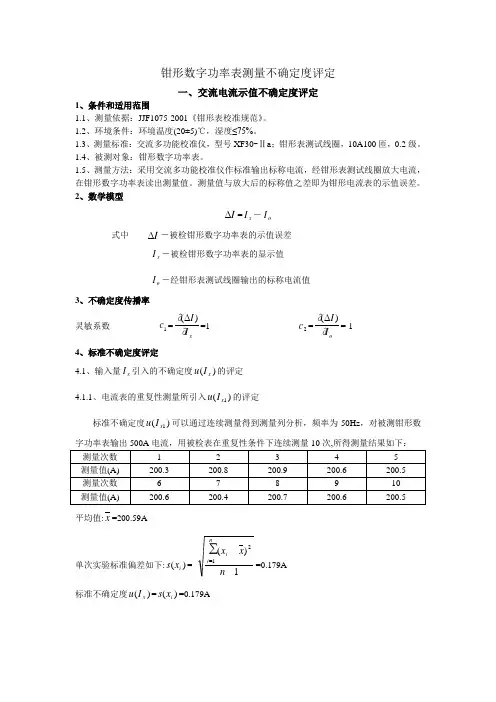

钳形数字功率表测量不确定度评定一、交流电流示值不确定度评定1、条件和适用范围1.1、测量依据：JJF1075-2001《钳形表校准规范》。

1.2、环境条件：环境温度(20±5)℃，湿度≤75%。

1.3、测量标准：交流多功能校准仪，型号XF30-Ⅱa ；钳形表测试线圈，10A100匝，0.2级。

1.4、被测对象：钳形数字功率表。

1.5、测量方法：采用交流多功能校准仪作标准输出标称电流，经钳形表测试线圈放大电流，在钳形数字功率表读出测量值。

测量值与放大后的标称值之差即为钳形电流表的示值误差。

2、数学模型I Δ=x I －o I式中 I Δ－被检钳形数字功率表的示值误差 x I －被检钳形数字功率表的显示值 o I －经钳形表测试线圈输出的标称电流值3、不确定度传播率灵敏系数 1c =x I I ∂)Δ(∂=1 2c =oI I ∂)Δ(∂=-14、标准不确定度评定4.1、输入量x I 引入的不确定度)(x I u 的评定 4.1.1、电流表的重复性测量所引入)(1x I u 的评定标准不确定度)(1x I u 可以通过连续测量得到测量列分析，频率为50Hz ，对被测钳形数平均值:x =200.59A单次实验标准偏差如下:)(i x s =1)(∑1=2n x x ni i=0.179A标准不确定度)(x I u =)(i x s =0.179A4.1.2、电流表分辨力所引入的不确定度)(2x I u 的评定该电流表的分辨力为0.1A ，该项引入的误差为±0.1A ，半宽区间为0.05A ，在区间内服从均匀分布，取k =3，该项引入的不确定度为)(2x I u =0.05/3=0.029A4.2、输入量o I 引入的不确定度)(o I u 的评定4.2.1、交流多功能校准仪允差引入的不确定度)(1o I u 的评定交流多功能校准仪经上一级传递，符合其技术指标要求。

根据交流多功能校准仪技术要求校准500A 输出的电流值为5A ，，交流多功能校准的准确度为±1%，在测量时允许误差限为±0.005A,半宽为0.005A 。

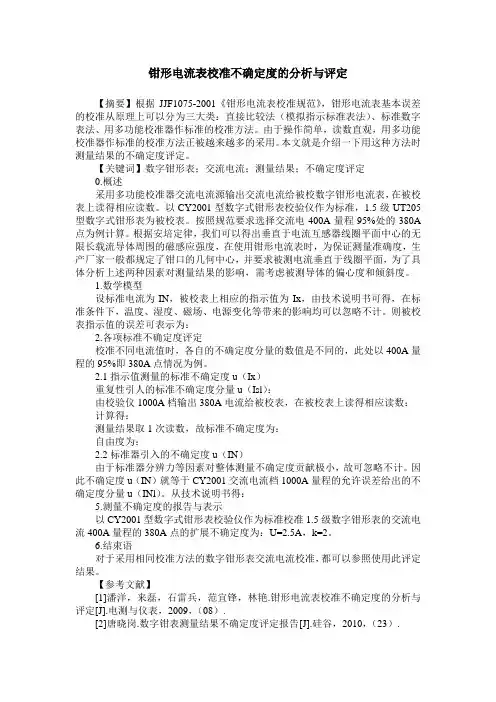

钳形电流表校准不确定度的分析与评定【摘要】根据JJF1075-2001《钳形电流表校准规范》，钳形电流表基本误差的校准从原理上可以分为三大类：直接比较法（模拟指示标准表法）、标准数字表法、用多功能校准器作标准的校准方法。

由于操作简单，读数直观，用多功能校准器作标准的校准方法正被越来越多的采用。

本文就是介绍一下用这种方法时测量结果的不确定度评定。

【关键词】数字钳形表；交流电流；测量结果；不确定度评定0.概述采用多功能校准器交流电流源输出交流电流给被校数字钳形电流表，在被校表上读得相应读数。

以CY2001型数字式钳形表校验仪作为标准，1.5级UT205型数字式钳形表为被校表。

按照规范要求选择交流电400A量程95%处的380A 点为例计算。

根据安培定律，我们可以得出垂直于电流互感器线圈平面中心的无限长载流导体周围的磁感应强度，在使用钳形电流表时，为保证测量准确度，生产厂家一般都规定了钳口的几何中心，并要求被测电流垂直于线圈平面，为了具体分析上述两种因素对测量结果的影响，需考虑被测导体的偏心度和倾斜度。

1.数学模型设标准电流为IN，被校表上相应的指示值为Ix，由技术说明书可得，在标准条件下，温度、湿度、磁场、电源变化等带来的影响均可以忽略不计。

则被校表指示值的误差可表示为：2.各项标准不确定度评定校准不同电流值时，各自的不确定度分量的数值是不同的，此处以400A量程的95%即380A点情况为例。

2.1指示值测量的标准不确定度u（Ix）重复性引人的标准不确定度分量u（Isl）：由校验仪1000A档输出380A电流给被校表，在被校表上读得相应读数：计算得：测量结果取1次读数，故标准不确定度为：自由度为：2.2标准器引入的不确定度u（IN）由于标准器分辨力等因素对整体测量不确定度贡献极小，故可忽略不计。

因此不确定度u（IN）就等于CY2001交流电流档1000A量程的允许误差给出的不确定度分量u（INl）。

数字钳形表交流电流示值误差的不确定度评定报告1.概述1.1测量方法：依据JJF 1075-200135-1999《钳形电流表检定规程》。

1.2环境条件：温度(20±2)℃，相对湿度不大于80%。

1.3测量标准：XF30A 型多功能校准仪，精度为：0.1% (200A 档 ACA)另需加附件标准测试线圈根据等安匝法进行测量。

1.4被测对象：DM6056A 型数字万用表的ACA 200A 档 ，允差2%×读数＋5d 1.5测量过程：在规定的环境条件下，依据JJF 1075-2001《钳形电流表检定规程》，调节多功能校准仪的输出至测量点，即可得到与标准电流值相对应的钳形表示值。

该过程连续进行2次，以万用表2次示值的算术平均值减去标准值的差再除以标准值，即可得到该测量点的相对误差。

2.数学模型 I I I -=∆其中：I ∆－钳形表的示值误差I －钳形表两次示值的平均值I －多功能校准仪输出的标准电流值3.输入量的标准不确定度评定3.1输入量I 的标准不确定度)(I u 的评定3.1.1由于钳形表的重复性而导致的不确定度)(1I u ，可以通过连续测量得到测量列，采用标准不确定度的A 类评定方法进行评定，如对此万用表200A 量其算术平均值A I n I ni i 1.19011==∑=单次实验的标准差()A n IIs n i i07.0121=--=∑=自由度 911=-=n I ν实际测量情况是在重复性条件下连续测量2次，以2次测量值的算术平均值作为测量结果，所以 A 05.0414.1A07.0)(1===m S I u 3.1.2由于被检钳形表的分辨率不够引起的不确定度)(2I u ，B 类不确定度评定方法进行评定，此时分辨率为0. 1A ，则： )(2I u ＝0.29×0. 1A =0.029 A估计有90%的可靠性，查表可得502=I νA 058.0)A 029.0()A 05.0()()()(222221=+=+I u I I u ｕ＝3.2输入量I 的标准不确定度评定由于多功能校准仪的误差而引起的不确定度)(I u ，可根据仪器的说明书给出的最大允差评定，即B 类不确定度评定方法进行评定。

钳形电流表的计量研究钳形电流表是一种手持式多功能测量仪表，主要应用于电力、交通、电梯、能源等各个工业领域或科研部门的测量。

为保证交、直流大电流测量的统一和准确可靠，对钳形电流表进行计量研究，具有非常明显的社会效益和经济效益。

文章介绍了钳形电流表的工作原理、测量方法，并给出示值误差的测量结果不确定度评定实例。

标签：钳形电流表；不确定度评定；计量1主要工作原理测量原理框图如下，采用直接比较法校准（1）将被测导线置于钳口几何中心位置，调节电流源，使被校表的示值直接与标准电流的标准值相比较，如图1。

（2）将被测线圈置于钳口几何中心位置，调节电流源，使被校表的示值直接与标准电流同校验线圈比率乘积的值相比较，如图2。

2 不确定度评定示例（1）测量依据：JJF1075-2001 《钳形电流表校准规范》。

（2）计量标准：钳形电流表校准装置测量范围：交直流电流（0～20）A，线圈50匝。

（3）被测对象：数字钳形表型号3288 HIOKI 量程100A/1000A。

（4）测量方法：对（0A～20A）电流采用直接比较法，调整被校钳形表零位，将被测导线置于钳口几何中心位置，调节电流源到已选定的校准点，交直流标准表9080A的示值为标准值，钳形电流表的示值为显示值；对20A以上电流采用等安匝法，将钳形电流表夹住50安匝线圈，而后在线圈中通入电流，通过读取交直流标准表的电流值乘以线圈50倍匝数得到标准电流值，用被测表显示值减去标准值为钳形电流表的示值误差。

（5）数学模型式中：ΔI-被测电流表示值误差；Ix-被测电流表示值；IN-交直流标准表直流电流读数乘以50倍安匝数。

（6）输入量Ix的不确定度分量的评定a.被校交流电流重复性引入的标准不确定度u（Ix1）用A类标准不确定度评定，以交流100A量程20A点和1000A量程950A 点为例，分别采用直接比较法和等安匝法。

校准20A点时，交流电源输出20A，钳形电流表读取测量值，连续测量10次，得到测量列20.1A、20.2A、20.1A、20.2A、20.1A、20.1A、20.1A、20.1A、20.2A、20.1A。

数字式钳形电流表使用过程中常遇的问题前言数字式钳形电流表作为现代电子测量仪器中常用的一种，随着科技的发展，在越来越多的场合以及领域得到广泛应用。

但是，在使用的过程中，也不可避免地遇到一些问题。

本文将会讨论数字式钳形电流表在使用过程中常遇的问题，及其解决办法。

问题一：读数不准确读数不准确是数字式钳形电流表在使用中最常见的问题之一，其原因可能是多方面的。

下面就读数不准确的几个方面进行分析。

问题一.1：磁场干扰数字式钳形电流表的工作原理是通过在电线周围感应的磁场大小来测量电流。

因此如果在检测的环境中存在外来磁场的存在，就会对钳形电流表的读数造成干扰，从而导致读数不准确。

解决办法是把数字式钳形电流表移到没有磁场的地方，或者用防磁屏蔽夹持电缆。

问题一.2：过于灵敏数字式钳形电流表如果过于灵敏，会导致读数波动过于频繁，影响读数的准确性。

解决办法是调整钳形电流表的量程设置，将其调整到合适的范围内。

问题一.3：人为误差对于新手来说，可能会出现在钳形电流表钳口没有将电缆夹紧或者钳口夹紧不稳定等问题，这时候会导致人为的误差，影响读数的准确性。

解决办法是确认钳口已经夹紧，或者重试一次确保数据准确。

问题二：无法打开/无法关闭数字式钳形电流表在使用中，也可能会遇到无法打开或者无法关闭的情况，造成这种情况的原因有以下几方面：问题二.1：电池没电了如果数字式钳形电流表的电池电量不足，就会导致无法打开或者无法关闭，解决办法是用新电池替换旧电池。

问题二.2：开关损坏开关是数字式钳形电流表中比较精密的组件，如果开关损坏了，就会导致无法打开或者无法关闭，解决办法是将数字式钳形电流表送到专业的维修站进行修理。

问题二.3：内部组件损坏如果数字式钳形电流表内部的组件损坏了，可能也会导致无法打开或者无法关闭，这时候需要将数字式钳形电流表送到专业的维修站进行更换零部件等维修操作。

问题三：湿度问题数字式钳形电流表需要在干燥的环境下使用，如果使用环境过于潮湿，就会导致数字式钳形电流表无法正常工作。

钳形电流表校准装置校准规范1范围本规范适用于直流或交流频率为（45～400）Hz、电流（0.1～2000）A，具有交流电流或直流电流或兼具交直流电流输出功能的钳形电流表校准装置的校准。

2引用文件本规范引用了下列文件：JJF 1075－2015钳形电流表校准规范凡是注日期的引用文件，仅注日期的版本适用于本规范。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。

3概述钳形电流表校准装置是一种用于校准交直流钳形电流表及相关测量功能的装置，可直接输出大范围的交直流电流，直接对交直流钳形电流表进行校准。

电流输出准确度和稳定度高，能够校准5.0级及以上准确度等级的钳形电流表。

4计量特性电流输出范围：（0.1～2000）A电流工作频率：直流或交流频率（45～400）Hz表1 钳形电流表校准装置的计量性能注：由于校准不判断合格与否，故上述计量特性要求仅供参考。

5 校准条件5.1环境条件5.1.1 环境温度：（20±5）℃；5.1.2 相对湿度：（55±20）%；5.1.3 电源电压：（220±22）V；5.1.4 电源频率：（50±0.5）Hz；5.1.5其他：周围无明显影响测量结果的机械振动、电磁干扰等。

5.2测量标准及其他设备测量标准及其对应的校准方法见表2。

表2 测量标准及其对应的校准方法由测量标准引入的扩展不确定度（k = 2）一般不超过被校准装置允许误差绝对值的1/3，分辨力一般不超过被校准装置允许误差绝对值的1/10。

对测量标准的要求见表3。

表3 对测量标准的要求6 校准项目和校准方法6.1 校准项目表4 校准项目一览表6.2 校准方法6.2.1外观及通电检查a)被校准钳形电流表校准装置应外观良好，无影响正常工作的机械损伤；b)装置名称、型号、出厂编号、生产单位或商标、生产日期、供电电源电压及频率、各接线端柱或输出端口应标识清晰；c)附件应齐全；d)各开关、旋钮、按键应能正常工作；e)显示功能应正常，电气工作正常；f)按照被校准钳形电流表校准装置使用说明书的要求和规定进行预热和预调。

钳形表校验仪校准方法以及测量结果的不确定度评定
杨爱军;康艳
【期刊名称】《信息通信》
【年(卷),期】2011(000)004
【摘要】介绍了钳形表校验仪的组成以及工作原理,根据JJG 1059-1999《测量不确定度评定与表示》的不确定度的评定原则,对大电流校准的不确定度进行了分析和评定.
【总页数】2页(P183-184)
【作者】杨爱军;康艳
【作者单位】福建省计量科学研究院,福建福州350003;福建省计量科学研究院,福建福州350003
【正文语种】中文
【中图分类】TM933.1
