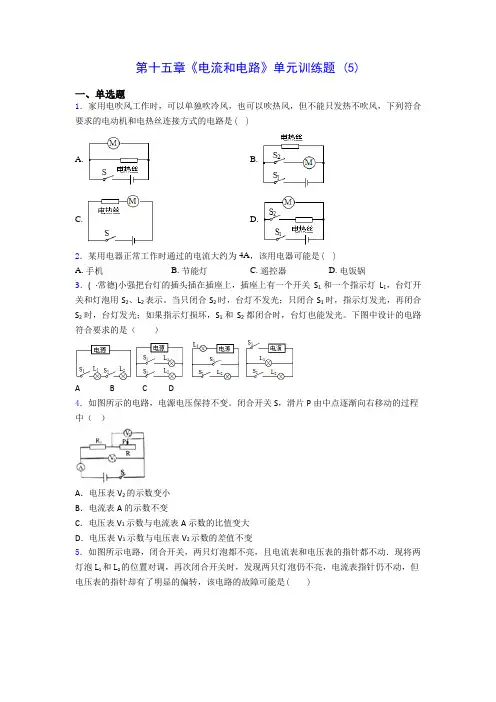

第十五章《电流和电路》单元训练题 (5)一、单选题1．家用电吹风工作时，可以单独吹冷风，也可以吹热风，但不能只发热不吹风，下列符合要求的电动机和电热丝连接方式的电路是A. B.C. D.2．某用电器正常工作时通过的电流大约为4A，该用电器可能是A. 手机B. 节能灯C. 遥控器D. 电饭锅3．( ·常德)小强把台灯的插头插在插座上，插座上有一个开关S1和一个指示灯L1，台灯开关和灯泡用S2、L2表示。

当只闭合S2时，台灯不发光；只闭合S1时，指示灯发光，再闭合S2时，台灯发光；如果指示灯损坏，S1和S2都闭合时，台灯也能发光。

下图中设计的电路符合要求的是（）A B C D4．如图所示的电路，电源电压保持不变。

闭合开关S，滑片P由中点逐渐向右移动的过程中（）A．电压表V2的示数变小B．电流表A的示数不变C．电压表V1示数与电流表A示数的比值变大D．电压表V1示数与电压表V2示数的差值不变5．如图所示电路，闭合开关，两只灯泡都不亮，且电流表和电压表的指针都不动．现将两灯泡L1和L2的位置对调，再次闭合开关时，发现两只灯泡仍不亮，电流表指针仍不动，但电压表的指针却有了明显的偏转，该电路的故障可能是( )A ．灯泡L 1的灯丝断了B ．灯泡L 2的灯丝断了C ．电流表和两个灯泡都坏了D ．从a 点经电流表到开关这段电路中出现断路6．在“观察手电筒”的活动中，小明将两节干电池装入手电筒后，按下手电筒的按钮，发现手电筒不发光，则原因可能有：①电池没电了，②灯罩松动了，③开关接触不良，④电池装反了，⑤弹簧提供的电能太少。

其中，正确的一组是（） A ．①②③B ．①③④C ．②③④D ．③④⑤7．在“探究并联电路电流的特点”实验中，实验电路如图甲所示，闭合开关S 后，电流表1A 、2A 示数分别如图乙、丙所示，则对灯泡，1L 、2L 两端电压大小的判断正确的是（ ）A ．1L 两端电压大于2L 两端电压B ．1L 两端电压等于2L 两端电压C ．1L 两端电压小于2L 两端电压D ．无法比较1L 、2L 两端电压大小8．如图所示的电路中，电阻R 2的阻值为15Ω。

xx学校xx学年xx学期xx试卷姓名:_____________ 年级:____________ 学号:______________题型选择题填空题简答题xx题xx题xx题总分得分一、xx题评卷人得分（每空xx 分，共xx分）试题1:物理学成果在军事上有广泛的应用，有一种称为石墨炸弹的武器在作战时被用来破坏敌方的供电设施。

这种炸弹不会造成人员伤亡，而是在空中散布大量极细的石墨丝，这些石墨丝是__________(填“导体”或“绝缘体”)；飘落到供电设备上会造成__________ (填“断路”或“短路”)从而使供电系统瘫痪。

试题2:电路图是指用__________来表示电路连接的图。

常用的元件符号，如代表__________，代表__________，代表__________，代表__________，代表__________。

试题3:只有电路时__________，电路中才有电流，如果电路没有闭合，或者导线没有连接好，电路在某处断开，这种状态叫做__________；直接用导线将电源两极连接起来叫做__________。

试题4:(1)电池用久了以后电能都消耗掉了，电池是一种消耗电能的装置。

（）(2)电炉通电后暖烘烘的，电炉通电后能产生热，电炉是一种提供电能的装置。

（）(3)电动机通电后才能转动，它是一种消耗电能的装置。

（）(4)发电机能发电，它是提供电能的装置。

（）试题5:如图5-2-1所示，开关S的作用是（）A.控制整个电路B.只控制灯L1C.只控制灯L2D.控制L1和L2图5-2-1试题6:如图5-2-2所示的电路图中，开关S同时控制电灯和电铃的是（）图5-2-2试题7:如图5-2-3所示，在开关和小灯泡之间连着两个金属夹A和B，在金属夹之间分别接入硬币、铅笔芯、大头针和橡皮，其中不能使灯泡发光的是（）A.硬币B.铅笔芯C.大头针D.橡皮图5-2-3试题8:如图5-2-4所示的电路中，各元件都完好，但闭合S1、S2后，只有L2发光，故障可能是（）A.干路部分电线断了B.L1被短路了C.S1被短路了D.L1与灯座接触不良图5-2-4试题9:如图5-2-5所示的电路中，要使小灯泡发光，a、b两处可连接的元件是（）A.a、b两处都接开关B.a、b两处都接导线C.a处接电源，b处接开关D.b处接电源，a处接开关图5-2-5试题1答案:思路解析：石墨能够导电，石墨丝将供电设备的电线连接起来，从而达到使供电设备瘫痪的目的。

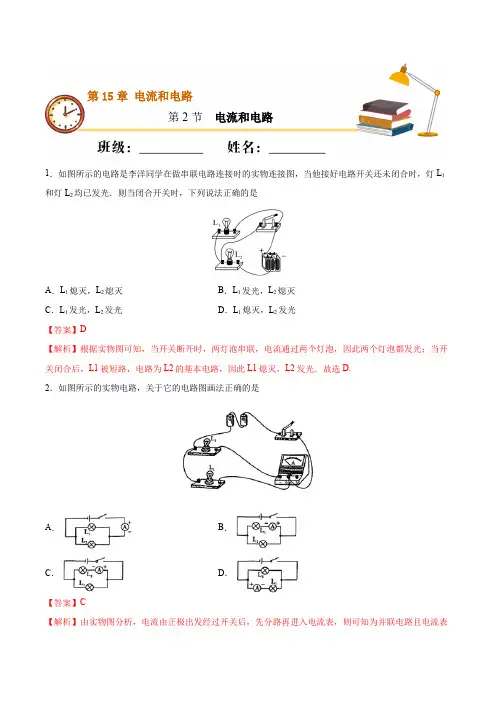

第15章电流和电路第2节电流和电路1．如图所示的电路是李洋同学在做串联电路连接时的实物连接图，当他接好电路开关还未闭合时，灯L1和灯L2均已发光．则当闭合开关时，下列说法正确的是A．L1熄灭，L2熄灭B．L1发光，L2熄灭C．L1发光，L2发光D．L1熄灭，L2发光【答案】D【解析】根据实物图可知，当开关断开时，两灯泡串联，电流通过两个灯泡，因此两个灯泡都发光；当开关闭合后，L1被短路，电路为L2的基本电路，因此L1熄灭，L2发光．故选D.2．如图所示的实物电路，关于它的电路图画法正确的是A．B．C．D．【答案】C【解析】由实物图分析，电流由正极出发经过开关后，先分路再进入电流表，则可知为并联电路且电流表仅测量灯泡L2的电流，开关处于干路，故对应电路图如图所示3．某用电器正常工作时通过的电流大约为4 A，该用电器可能是（）A．手机B．节能灯C．遥控器D．电饭锅【答案】D【解析】由功率计算式P=UI得，该用电器的功率大约为P=220V×4A=880W，手机、节能灯、遥控器的功率都很小，一般家庭使用的电饭锅消耗的功率较大，故D选项符合题意．答案为D．4．如图是常用的5号电池的示意图，其型号的另一种表示方法为“14500”，前两位数是直径，后三位数是高度这型号电池高度为． ．A．14mm B．145mm C．500mm D．50.0mm【答案】D【解析】由题意可知：“14500”，前两位数是直径，后三位数是高度．所以500是5号电池的高度，结合生活常识可知5号电池的高度约是5cm,即50mm,所以答案D正确，故选D.5．关于图所示的四个情境，下列说法中正确的是（）A．用丝绸摩擦过的两根玻璃棒靠近时，会相互吸引B．图中自由电子的定向移动方向为电流方向C．开关闭合后，用导线触接L2两端时，L1发光，L2不发光D．用橡胶棒把验电器A和B连接起来，B的金属箔会张开【答案】C【解析】A．用丝绸摩擦过的两根玻璃棒带正电，它们靠近时会相互排斥，故A项错误；B．由于自由电子带负电，而我们规定正电荷的定向移动方向为电流方向，故图中自由电子的定向移动的反方向为电流方向，故B项错误；C．开关闭合后，用导线触接L2两端时，L2短路，故L1发光，L2不发光，故C项正确；D．由于橡胶棒是绝缘体，故用橡胶棒把验电器A和B连接起来，B的金属箔不会张开，故D项错误。

1.图是一种“按钮式”电键的纵剖面图，图中C是按钮，斜线部分是外壳,A、B各有接线柱与电路相连接。

其中A、B、C和外壳中，和应是好的绝缘体，和应是好的导体。

按下C使和接触良好就可以接通电路。

A的弹性很好是为了不按下C时并且通常保持如图所示的位置。

2.为了探究“串联电路中开关位置改变了，它的作用是否改变”，请你设计一个实验，说出简要步骤。

3.在电路中，若发生了如图13所示的现象，则在A、B间可能连接了或。

4.如图所示电路，在某些接线柱间去掉或接上一些导线，可使3盏电灯成为串联连接或并联连接，请你说出办法。

(1)成为串联电路的最简单办法。

(2)成为并联电路的最简单办法。

5.如图５所示的电路中，要使Ｌ１和Ｌ２并联，电路中应闭合的开关是，要使Ｌ１和Ｌ２串联，电路中应闭合的开关是。

6.在图6中的电路中，开关S始终闭合，如果要使电灯L1和L2串联，必须闭合开关＿＿＿＿；若要使L1和L2并联，必须闭合开关＿＿＿＿＿；若同时闭合开关＿＿＿＿将造成电源短路。

7.如图4所示，在探究并联电路中的电流关系时，小明同学用电流表测出A．B．C三处的电流分别为IA ＝0.5A，IB＝0.3A，IC＝0.2A，在表格中记录数据后，下一步首先应该做的是：A．整理器材，结束实验B．换用不同规格的小灯泡，再测出几组电流值C．分析数据，得出结论D．换用电流表的另一量程，再测出一组电流值8.如图是一个简易洗相装置，连接情况看不见，能看见的只有两个灯泡和一个开关，小刚试了一下，闭合开关两灯均发光，断开开关，两灯均不发光，这两个灯泡究竟是串联，还是并联，请你在不用任何仪器的情况下，判断两灯的连接方式。

1.外壳 C；A B A B 弹回（A、B断路）2.略3.导线开关4.去BF 连接AD或AE5.S1S3;S26.S2;S1S3;S1S2S37.B8.可以取下一个小灯泡，然后再闭合牙关，若另一小灯泡熄灭，则两个小灯串联；若另一灯泡仍能发光，则两个灯泡并联。
