焦耳定律三个公式焦耳定律是研究热学中的基本定律之一，描述了能量转换的原理。
它建立在能量守恒定律的基础上，指出了能量转化的过程中所涉及的物理量之间的关系。
焦耳定律的三个公式分别是功率公式、电功率公式和电阻功率公式。
下面将详细介绍这三个公式。
1.功率公式：焦耳定律的功率公式描述了功率与电力和电流之间的关系。
它表示为P=IV，其中P为功率，单位为瓦特(W)；I为电流，单位为安培(A)；V为电压，单位为伏特(V)。
这个公式表明，功率等于电流与电压的乘积。
功率可以理解为单位时间内能量的转移速度，或者说单位时间内对外界做功的速率。
根据焦耳定律，电流是电荷通过导体的速率，而电压则是电荷在导体上受到的驱动力。
因此，功率公式可以理解为电流通过导体时所受到的驱动力乘以电流的速率。
换句话说，功率等于电流通过导体时所产生的能量转移速度。
2.电功率公式：焦耳定律的电功率公式描述了电功率与电阻、电流和电压之间的关系。
它表示为P=I^2R，其中P为电功率，单位为瓦特(W)；I为电流，单位为安培(A)；R为电阻，单位为欧姆(Ω)。
电功率可以理解为单位时间内克服电阻所消耗的能量。
由于电流通过电阻时会产生电阻的热量，所以电功率可以看作是电阻产生热量的速率。
根据焦耳定律，电阻的热量与电流的平方成正比。
因此，电功率公式中的电流平方表明了电功率与电流的关系，而电阻则是电功率的比例因子。
3.电阻功率公式：焦耳定律的电阻功率公式描述了电阻功率与电阻和电压之间的关系。
它表示为P=V^2/R，其中P为电阻功率，单位为瓦特(W)；V为电压，单位为伏特(V)；R为电阻，单位为欧姆(Ω)。
电阻功率可以理解为单位时间内通过电阻消耗的能量。
根据焦耳定律，电阻消耗的能量与电流通过电阻时所产生的热量成正比，而产生热量的大小与电压的平方成正比。
因此，电阻功率公式中的电压平方表明了电阻功率与电压的关系，而电阻则是电阻功率的比例因子。
综上所述，焦耳定律的三个公式分别是功率公式、电功率公式和电阻功率公式。

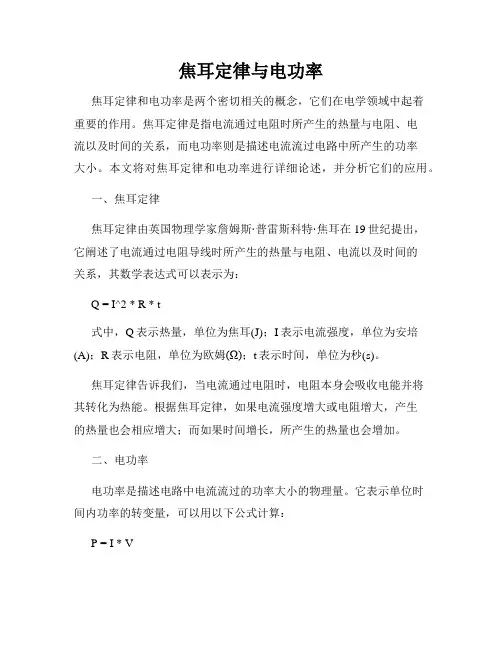

焦耳定律与电功率焦耳定律和电功率是两个密切相关的概念，它们在电学领域中起着重要的作用。
焦耳定律是指电流通过电阻时所产生的热量与电阻、电流以及时间的关系，而电功率则是描述电流流过电路中所产生的功率大小。
本文将对焦耳定律和电功率进行详细论述，并分析它们的应用。
一、焦耳定律焦耳定律由英国物理学家詹姆斯·普雷斯科特·焦耳在19世纪提出，它阐述了电流通过电阻导线时所产生的热量与电阻、电流以及时间的关系，其数学表达式可以表示为：Q = I^2 * R * t式中，Q表示热量，单位为焦耳(J)；I表示电流强度，单位为安培(A)；R表示电阻，单位为欧姆(Ω)；t表示时间，单位为秒(s)。
焦耳定律告诉我们，当电流通过电阻时，电阻本身会吸收电能并将其转化为热能。
根据焦耳定律，如果电流强度增大或电阻增大，产生的热量也会相应增大；而如果时间增长，所产生的热量也会增加。
二、电功率电功率是描述电路中电流流过的功率大小的物理量。
它表示单位时间内功率的转变量，可以用以下公式计算：P = I * V式中，P表示电功率，单位为瓦特(W)；I表示电流强度，单位为安培(A)；V表示电压，单位为伏特(V)。
电功率告诉我们，电路中的电流通过电阻时会产生功率，并且功率与电流的大小以及电压的大小有关。
当电流增大或电压增大时，电功率也会相应增大。
三、焦耳定律与电功率的关系焦耳定律与电功率之间存在着密切的关系。
根据焦耳定律的公式Q = I^2 * R * t，我们可以将电流I表示为I = V / R，其中V表示电压。
将这个表达式代入焦耳定律的公式中，可以得到：Q = (V^2 / R) * R * t化简可得：Q = V^2 * t根据功率的定义P = I * V，可以将电流I表示为I = P / V。
将这个表达式代入焦耳定律的公式中，可以得到：Q = (P / V) * R * t化简可得：Q = P * t由此可见，当电流通过电阻时，所产生的热量与电功率乘以时间是等效的。

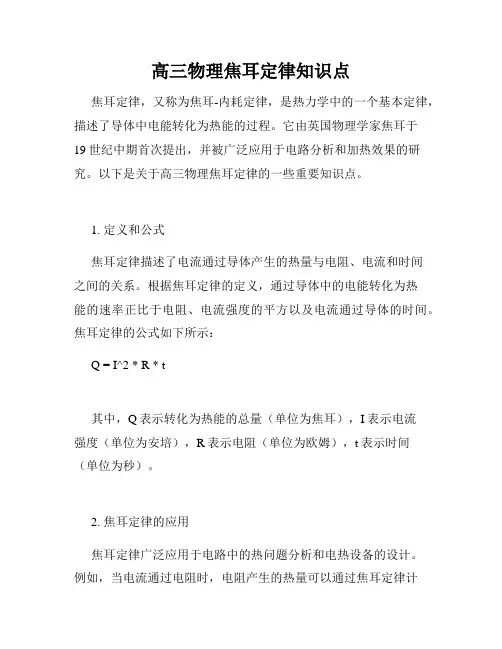

高三物理焦耳定律知识点焦耳定律，又称为焦耳-内耗定律，是热力学中的一个基本定律，描述了导体中电能转化为热能的过程。
它由英国物理学家焦耳于19世纪中期首次提出，并被广泛应用于电路分析和加热效果的研究。
以下是关于高三物理焦耳定律的一些重要知识点。
1. 定义和公式焦耳定律描述了电流通过导体产生的热量与电阻、电流和时间之间的关系。
根据焦耳定律的定义，通过导体中的电能转化为热能的速率正比于电阻、电流强度的平方以及电流通过导体的时间。
焦耳定律的公式如下所示：Q = I^2 * R * t其中，Q表示转化为热能的总量（单位为焦耳），I表示电流强度（单位为安培），R表示电阻（单位为欧姆），t表示时间（单位为秒）。
2. 焦耳定律的应用焦耳定律广泛应用于电路中的热问题分析和电热设备的设计。
例如，当电流通过电阻时，电阻产生的热量可以通过焦耳定律计算得出。
这对于电路中的电流限制和安全保护非常重要。
此外，焦耳定律也被应用于加热器、电炉等电热设备的设计中，以确定所需的功率和耗能等参数。
3. 焦耳定律的推导焦耳定律的推导基于电能守恒定律和电功率的定义。
首先，根据电能守恒定律，电流通过导体时，电能转化为热能，不产生其他形式的能量。
其次，电功率的定义是功率等于电流乘以电压，即P = I * V。
根据欧姆定律，V = I * R。
将电压代入功率公式中可得P = I^2 * R。
进一步引入时间，即可得到焦耳定律的公式。
4. 焦耳定律的条件和限制焦耳定律适用于恒定电流通过恒定电阻的情况。
它假设导体的温度不发生显著变化，导线的内阻可以忽略不计，并且导体的物理性质保持不变。
在实际应用中，如果导体的温度升高过快或导线的内阻较大，焦耳定律可能不再适用。
5. 焦耳定律的单位换算焦耳定律中，电流强度的单位是安培，电阻的单位是欧姆，时间的单位是秒，热能的单位是焦耳。
在实际应用中，常常会使用特定的单位换算。
例如，将电功率单位从瓦特（W）换算为焦耳/秒（J/s），可以使用1瓦特等于1焦耳/秒的换算关系。

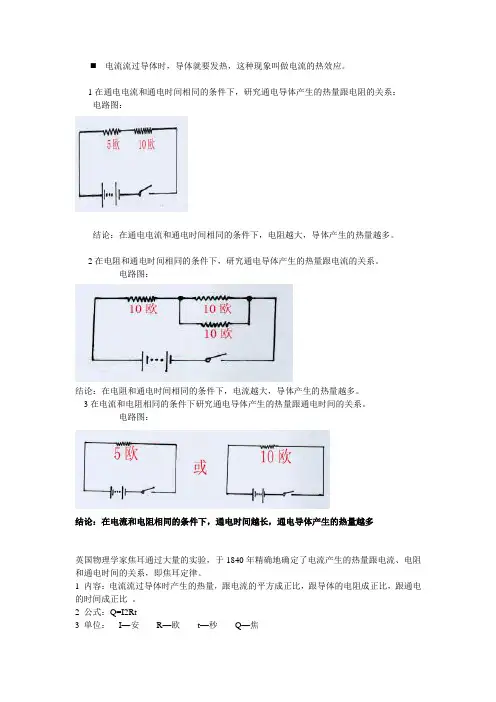

电流流过导体时，导体就要发热，这种现象叫做电流的热效应。
1在通电电流和通电时间相同的条件下，研究通电导体产生的热量跟电阻的关系：电路图：结论：在通电电流和通电时间相同的条件下，电阻越大，导体产生的热量越多。
2在电阻和通电时间相同的条件下，研究通电导体产生的热量跟电流的关系。
电路图：结论：在电阻和通电时间相同的条件下，电流越大，导体产生的热量越多。
3在电流和电阻相同的条件下研究通电导体产生的热量跟通电时间的关系。
电路图：结论：在电流和电阻相同的条件下，通电时间越长，通电导体产生的热量越多英国物理学家焦耳通过大量的实验，于1840年精确地确定了电流产生的热量跟电流、电阻和通电时间的关系，即焦耳定律。
1 内容：电流流过导体时产生的热量，跟电流的平方成正比，跟导体的电阻成正比，跟通电的时间成正比。
2 公式：Q=I2Rt3 单位：I—安R—欧t—秒Q—焦例题（1）某导体的电阻是2欧，当1安的电流通过时，1分钟产生的热量是多少焦？ 解：Q= I2Rt=(1安)2 × 2欧× 60秒=120焦答：1分钟产生的热量是120焦。
（2） 一只“220V 45W ”的电烙铁，在额定电压下使用，每分钟产生的热量是多少？你能用几种方法解此题？⎪⎩⎪⎨⎧===UItW Q U P I 额额（ 3）Q=W= t R U 2 （4）Q=W=Pt3 、一台电动机正常工作时线圈两端的电压为380伏，线圈的电阻为2欧,线圈中的电流为10安,若这台电动机正常工作1秒钟，求：1 ）消耗的电能W 。
2 ）产生的热量Q 。
解：1 ） W ＝UIt＝380×10×1＝3800焦2 ） Q ＝I2Rt＝10 ×10 ×2 ×1＝200焦答： 消耗的电能是3800焦；产生的热量是200焦。
为什么电炉接入照明电路后，能放出大量的热来，而与电炉连接的导线却不怎么热？ 因为电线和电炉串联，通过它们的电流是一样的，而电炉的电阻比电线的电阻大的多，所以根据焦耳定律Q=I2Rt 可知，在相同时间内电流通过电炉产生的热量比通过电线产生的热量大，因此电炉热而电线却不热。

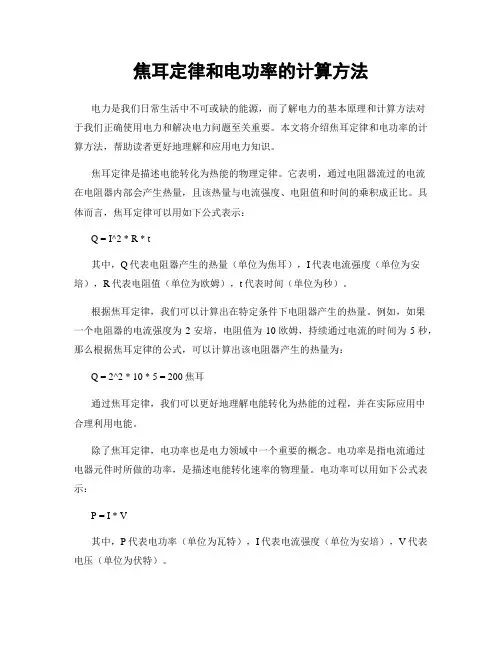

焦耳定律和电功率的计算方法电力是我们日常生活中不可或缺的能源，而了解电力的基本原理和计算方法对于我们正确使用电力和解决电力问题至关重要。
本文将介绍焦耳定律和电功率的计算方法，帮助读者更好地理解和应用电力知识。
焦耳定律是描述电能转化为热能的物理定律。
它表明，通过电阻器流过的电流在电阻器内部会产生热量，且该热量与电流强度、电阻值和时间的乘积成正比。
具体而言，焦耳定律可以用如下公式表示：Q = I^2 * R * t其中，Q代表电阻器产生的热量（单位为焦耳），I代表电流强度（单位为安培），R代表电阻值（单位为欧姆），t代表时间（单位为秒）。
根据焦耳定律，我们可以计算出在特定条件下电阻器产生的热量。
例如，如果一个电阻器的电流强度为2安培，电阻值为10欧姆，持续通过电流的时间为5秒，那么根据焦耳定律的公式，可以计算出该电阻器产生的热量为：Q = 2^2 * 10 * 5 = 200焦耳通过焦耳定律，我们可以更好地理解电能转化为热能的过程，并在实际应用中合理利用电能。
除了焦耳定律，电功率也是电力领域中一个重要的概念。
电功率是指电流通过电器元件时所做的功率，是描述电能转化速率的物理量。
电功率可以用如下公式表示：P = I * V其中，P代表电功率（单位为瓦特），I代表电流强度（单位为安培），V代表电压（单位为伏特）。
根据电功率的计算方法，我们可以计算出电器元件消耗的功率。
例如，一个电器元件的电流强度为3安培，电压为220伏特，那么根据电功率的公式，可以计算出该电器元件消耗的功率为：P = 3 * 220 = 660瓦特通过电功率的计算，我们可以了解电器元件的能耗情况，合理安排用电，从而节约能源和降低电费。
除了单一的电阻器和电器元件，实际的电路往往包含多个元件，这时我们可以通过串联和并联的方式来计算整个电路的电阻值和电功率。
串联是指将多个电阻器或电器元件连接在一起，电流在其中依次流过；并联是指将多个电阻器或电器元件的两个端口分别连接在一起，电流在其中分流。
第7讲焦耳定律姓名____________★知识要点★1、焦耳定律焦耳通过大量实验精确地确定了电流产生热量跟电流强度、电阻和时间的关系：电流通过导体产生的热量，跟电流强度的平方成正比，跟导体的电阻成正比，跟通电的时间成正比。
即：Q=I2Rt。
它适用于任何用电器热量的计算。
在仅有电流热效应存在的电路中（纯电阻电路），电能全部转化成了内能，而没有转化为其他形式的能，这时电流产生的热量等于电流所做的功。
即：Q=W。
再根据W=UIt和U=IR可推导得出Q=I2Rt。
焦耳定律的公式也可以表述为Q=U2t/R，用它解决某些问题比较方便，但必须注意它适用于只存在电流热效应的电路中。
问：观察上图，请判断这样使用插线板是否安全，可能导致怎样的后果？请简述理由。
2、电功和电热的关系:纯电阻电路：电阻R,电路两端电压U,通过的电流强度I。
电功:W= , 电热:Q= ，电热和电功的关系；表明:在纯电阻电路中,电功电热。
也就是说电流做功将电能全部转化为电路的非纯电阻电路：电流通过电动机M时：电功:W= ，电热:Q= ，电热和电功的关系： =机械能+ 。
表明: 在包含有电动机,电解槽等非纯电阻电路中,电功仍 UIt,电热仍I2Rt，但电功不再等于电热而是电热了。
3、探究课题：研究电流产生的热量与哪些因素有关装置及原理：组装了如图所示的实验装置，在两个相同的烧瓶中装满煤油，瓶中各放一根电阻丝，甲瓶中电阻丝的电阻比乙瓶中的大。
通电后电流通过电阻丝产生热量使煤矿油的温度升高，体积膨胀，煤油上升的高度越。
实验过程：①接通电路一段时间，比较两瓶中的煤油哪个上升得高，实验结果是：瓶中的煤油上升得高。
这表明，电阻越大，产生的热量越多。
②在两玻璃管中的液柱降回原来的高度后，调节滑动变阻器，加大电流，重做上述实验，通电时间与前次相同。
在两次实验中，比较甲瓶（或乙瓶）中的煤油哪次上升得高。
实验结果：在第二次实验中，瓶中煤油上升得较。
这表明，电流越大，电流产生的热量越多。
焦耳定律是一个实验定律，它的适用范围很广。
遇到电流热效应的问题时，例如要计算电流通过某一电路时放出热量；比较某段电路或导体放出热量的多少，即从电流热效应角度考虑对电路的要求时，都可以使用焦耳定律。
从焦耳定律公式可知，电流通过导体产生的热量跟电流强度的平方成正比、跟导体的电阻成正比、跟通电时间成正比。
若电流做的功全部用来产生热量。
即W=UIt。
根据欧姆定律，有W=I^2;Rt。
需要说明的是W=U^2;/Rt和W=I^2;Rt不是焦耳定律，它们是从欧姆定律推导出来的，只能在电流所做功将电能全部转化为热能的条件下才成立(纯电阻电路）。
例如对电炉、电烙铁这类用电器，这两公式和焦耳定律才是等效的。
使用焦耳定律公式进行计算时，公式中的各物理量要对应于同一导体或同一段电路，与欧姆定律使用时的对应关系相同。
当题目中出现几个物理量时，应将它们加上角码，以示区别。
注意：W=UIt=Pt适用于所有电路，而W=I^2;Rt=U^2;/Rt只用于纯电阻电路（全部用于发热）。
实验原理焦耳定律是定量说明传导电流将电能转换为热能的定律。
1841年，英国物理学家焦耳发现载流导体中产生的热量Q（称为焦耳热）与电流I 的平方、导体的电阻R、通电时间t成正比，这个规律叫焦耳定律。
采用国际单位制，其表达式为Q=I^2*Rt或热功率P=I^2*R其中Q、I、R、t、P各量的单位依次为焦耳、安培、欧姆、秒和瓦特。
焦耳定律是设计电照明，电热设备及计算各种电气设备温升的重要公式。
焦耳定律在串联电路中的运用: 在串联电路中,电流是相等的,则电阻越大时,产生的热越多. 焦耳定律在并联电路中的运用: 在并联电路中,电压是相等的,通过变形公式,W=Q=PT=U2/RT.当U定时,R越大则Q越小. 需要注明的是，焦耳定律与电功公式W=UIt只适用于纯电阻电路，即只有在像电热器这样的电路中才可用Q=W=UIt=I^2Rt=U^2t/R。
另外，焦耳定律还可变形为Q=IRQ（后面的Q是电荷量，单位库仑（c））。

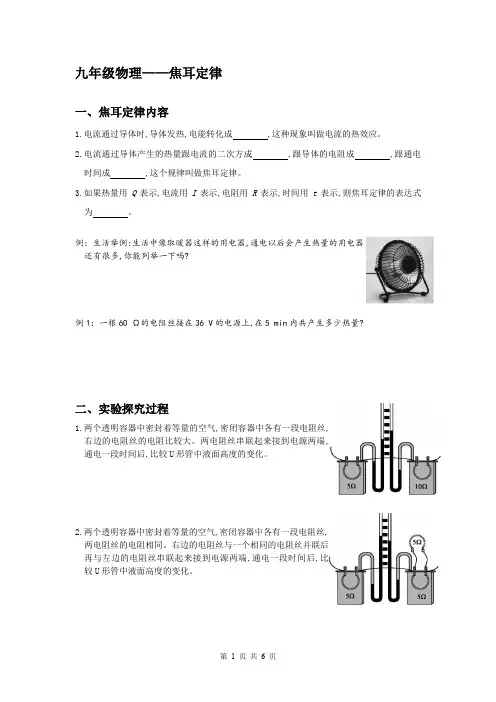

九年级物理——焦耳定律一、焦耳定律内容1.电流通过导体时,导体发热,电能转化成,这种现象叫做电流的热效应。
2.电流通过导体产生的热量跟电流的二次方成,跟导体的电阻成,跟通电时间成,这个规律叫做焦耳定律。
3.如果热量用Q表示,电流用I表示,电阻用R表示,时间用t表示,则焦耳定律的表达式为。
例：生活举例:生活中像取暖器这样的用电器,通电以后会产生热量的用电器还有很多,你能列举一下吗?例1：一根60 Ω的电阻丝接在36 V的电源上,在5 min内共产生多少热量?二、实验探究过程1.两个透明容器中密封着等量的空气,密闭容器中各有一段电阻丝,右边的电阻丝的电阻比较大。
两电阻丝串联起来接到电源两端,通电一段时间后,比较U形管中液面高度的变化。
2.两个透明容器中密封着等量的空气,密闭容器中各有一段电阻丝,两电阻丝的电阻相同。
右边的电阻丝与一个相同的电阻丝并联后再与左边的电阻丝串联起来接到电源两端,通电一段时间后,比较U形管中液面高度的变化。
方法指导:在实验中,将不易观察到的现象通过其他方式直观、形象地显示出来的方法,我们称之为转换法。
归纳总结:在电流相同、通电时间相同的情况下,电阻越大,产生的热量。
在电阻相同、通电时间相同的情况下,电流越大,产生的热量。
例2：如图是研究电流通过导体产生的热量与哪些因素有关的实验，下列分析正确的是A．甲、乙两次实验都应用了控制变量法B．甲实验通电一段时间后，左侧容器内空气吸收的热量更多C．乙实验时为了研究电流产生的热量与电阻的关系D．乙实验通电一段时间后，右侧U形管中液面的高度差比左侧的小三、电热的利用与危害生活中我们是如何利用电热的？生活中和许多产业中都要用到电热。
家里的电熨斗、电饭锅、电热水器等都是利用电热的电器。
有时电热会给我们造成什么危害？我们又是如何防止的呢？电热过多会烧坏用电器,产生很多安全隐患;电视机的后盖有很多孔,就是为了通风散热,使用时一定要把防尘布罩拿开。
电脑里安装了微型风扇及时散热。
焦耳定律1.（2019·贵港）家用电吹风的简化电路如图5所示，主要技术参数如下表。
则该电吹风正常工作吹热风时，电热丝的阻值是________Ω，正常工作吹热风5min电热丝产生的热量是________J。
2.（2019·河南）在家用电器调查活动中，小亮让电热水器单独工作2min，测得家中如图所示的电能表的转盘转了70r，热水器的实际功率为_____W；若不计能量损失，这段时间内热水器中50L的水可升温_____℃．由于热水器的功率远大于冰箱，从安全用电的角度考虑，热水器的电源线比冰箱的要_____（选填“粗”或“细”）。
[已知ρ水=1.0×103kg/m3，c水=4.2×103J/（kg•℃）]3.（2019·湘潭）图是某电水壶的铭牌，该电水壶正常工作1min产生J的热量，如果这些热量84%被冷水吸收能使2.0L的水温度升高上℃。
4.（2019·绵阳）某一天晚上睡觉前，小文同学用有预约功能的电饭煲为家人第二天早餐煲粥。
小文将大米等食材放入电饭煲内，接通220V家庭电路，经过了待机、加热、保温三个过程，早餐前断开电源，电饭煲消耗的电功率随时间变化的图象如图甲所示，电饭煲加热过程消耗的电能是________kW•h。
已知小文家电饭煲加热和保温部分基本电路原理如图乙所示，S是接通家庭电路的开关，S1是自动开关，R1和R2为电阻不变的电热丝，则R2=________Ω。
5.（2019·天津）某电热水壶铭牌的部分信息如下表所示。
该电热水壶正常工作时，把1kg水从20℃加热到100℃用时7min，已知c水=4.2×103J/（kg•℃），求：（1）水吸收的热量；（2）电热水壶的热效率。
6.(2019岳阳)一新款节能电炖锅如图甲，有关技术参数如表（设电炖锅不同挡位的电阻和加热效率均不变）。
额定电压电炖锅档位额定功率/W200V 低温200 中温400 高温600（1）求电炖锅在高温挡正常工作时的电流（计算结果保留一位小数）；（2）在用电高峰期，关掉家里的其他用电器，只让处于中温挡状态的电炖锅工作，观察到标有“1800r/（kW•h）”的电能表转盘在12ls内转了20圈，求此时的实际电压；（3）电炖锅正常工作时，用低温挡和高温挡分别给质量相同的冷水加热，待水温达到50℃时开始计时，绘制的水温随时间变化的图象如图乙所示。
结合所给信息，通过计算，分析比较用高温挡还是用低温挡更节能。
7.（2019·苏州）如图所示电路中，电源电压为6V，电阻R1、R2的阻值分别为12Ω和6Ω闭合开关S，则：（1）电流表的示数是多少？（2）求电阻R2在1min内消耗的电能；（3）断开S，将电阻R2拆下，再将最大阻值为30Ω的滑动变阻器R3接入剩余电路中，重新闭合S，移动滑片，记录电流表示数如下表所示。
①表中有1个数据记录错误，该数据是______；②请根据表中数据判断R1与R3的连接方式并简述理由。
序号 1 2 38.（2019·苏州）某款电热水壶的相关信息如表所示现在该水壶内装入质量为1kg、初温为20℃的水放置在水平桌面上接通电源使其正常工作，在标准大气压下将水烧开（不计热量损失），求：（1）装入水后水壶对桌面的压强p；（2）水吸收的热量Q；（3）将水烧开所需时间t。
（c水=4.2×103J/（kg•℃），g=10N/kg）9.（2019·益阳）某居民家安装了一台电热水器，其铭牌标示如下表所示。
加满20℃的水后加热至70℃，已知水的比热容c水=4.2×103J/（kg•℃），干木材的热值q=1.2×107J/kg。
（1）水需要吸收多少热量？（2）电热水器正常工作时至少需要多长时间？（3）如果用干木材替代电热水器烧水，效率为14%，需要多少干木材？10.（2019·湘潭）如图1所示为某实验室的自动除湿器，除湿器中的压缩机是整个系统的核心，除湿器的动力，全部由压缩机来提供。
除湿器内部的电路结构由控制电路和工作电路两部分组成，简化后的电路图如图2所示。
控制电路中的电源电压U1＝12V，调控电咀R0的阻值范围为0～1000Ω，R为装在除湿器内的湿敏电阻，其阻值随相对湿度φ（空气中含有水蒸气的百分比，单位为：%RH）变化的图象如图2所示，L为磁控开关，当湿敏电阻R的阻值发生变化时，控制电路中线圈的电流随之发生变化，当电流大于或等于20mA时，L的两个磁性弹片相互吸合，工作电路的压缩机开始带动系统进行除湿。
工作电路两端电220V，R g为保护电阻，磁控开关L的线圈电阻不计。
问：（1）压缩机工作过程中内部的电动机主要把电能转化成能；当S接通时，可判断出图2中线圈上端P的磁极是极。
（2）由图3可知，湿敏电阻R的阻值随着相对湿度的增加而变；若实验室内部的相对湿度为60%RH，此时湿敏电阻R的阻值为Ω。
（3）因实验室內有较敏感的器件，要求相对湿度控制在45%RH以内，则调控电阻R0的阻值不能超过多少？（4）若除湿过程中工作电路的总功率为1100W，工作电路的电流为多少？已知保护电阻R g＝2Ω，如果除湿器工作时磁控开关L的磁性弹片有一半的时间是闭合的，则1h内R g消耗的电能是多少？11．（2019·辽阳市中考考前最后一卷）养生壶是一种用于养生保健的烹饮容器，采用新型电加热材料，通电后产生热量把壶内的水加热。
如图是某款养生壶及其铭牌，求：（1）养生壶正常工作时的电阻；（2）若正常工作时，养生壶加热效率为90%，将1kg水从20℃加热到80℃需要多长时间；[c水＝4.2×103J/（kg•℃）]型号CH﹣M16额定电压220V频率50Hz额定功率1000W容量 1.2L（3）用电高峰期，家庭电路电压降为198V，此时养生壶工作的实际电功率是多大？（设养生壶的电阻和加热效率不变）参考答案1.（2019·贵港）家用电吹风的简化电路如图5所示，主要技术参数如下表。
则该电吹风正常工作吹热风时，电热丝的阻值是________Ω，正常工作吹热风5min电热丝产生的热量是________J。
【答案】48.4；3×105。
【解析】由表知，电热丝吹热风时，电热丝的额定功率为P=1000W，额定电压为U=220V，故电热丝的阻值为；正常工作吹热风5min电热丝产生的热量为：。
2.（2019·河南）在家用电器调查活动中，小亮让电热水器单独工作2min，测得家中如图所示的电能表的转盘转了70r，热水器的实际功率为_____W；若不计能量损失，这段时间内热水器中50L的水可升温_____℃．由于热水器的功率远大于冰箱，从安全用电的角度考虑，热水器的电源线比冰箱的要_____（选填“粗”或“细”）。
[已知ρ水=1.0×103kg/m3，c水=4.2×103J/（kg•℃）]【解析】（1）电能表的转盘转70r，电热水器消耗的电能：W==0.07kW•h，工作时间t=2min=h，则该电热水器的实际功率：（2）电热水器消耗的电能：W′=Pt=2100W×120s=2.52×105J，水的体积V 水=50L=0.05m 3，由ρ=可得，水的质量：m 水=ρ水V 水=1.0×103kg/m 3×0.05-3m 3=50kg ；因为不计能量损失，所以水吸收的热量：Q 吸=W′=2.52×105J ，由Q=cm △t 得，水升高的温度：（3）由于电热水器的功率远大于冰箱，根据P=UI 可知，电热水器工作时的电流远大于冰箱，相同条件下热水器导线上产生的热量较多。
为保证线路安全，在电流和通电时间一定时，电热水器选择较粗的电源线，可以减小导线电阻，根据Q=I 2Rt 可知，电源线产生的热量减少，可防止电源线快速老化而引发安全事故。
故答案为：2100；1.2；粗。
【点睛】（1）先求出电能表的转盘转70r 电热水器消耗的电能，然后根据tWP，求出该电热水器的实际功率；（2）根据W=Pt 求出电热水器消耗的电能，因为不计能量损失，Q 吸=W ，再利用Q=cm △t 求出水升高的温度；（3）利用P=UI 、Q=I 2Rt 以及影响导体电阻大小的因素来分析即可。
3.（2019·湘潭）图是某电水壶的铭牌，该电水壶正常工作1min 产生 J 的热量，如果这些热量84%被冷水吸收能使2.0L 的水温度升高上 ℃。
【解析】（1）由图知，电水壶的额定功率为1500W，所以正常工作1分钟产生的热量：Q＝W＝Pt＝1500W×60s＝9×104J；（2）由ρ＝可得水的质量：m＝ρV＝1.0×103kg/m3×2.0×10﹣3m3＝2kg，这些热量84%被冷水吸收，即Q吸＝84%Q放，由Q＝cm△t得水升高的温度：△t＝＝＝9℃。
故答案为：9×104；9。
【点睛】由电水壶的铭牌可知其额定功率，由Q＝W＝Pt计算正常工作1min产生的热量；由密度公式先计算2.0L水的质量，再根据Q吸＝cm△t＝84%Q计算水温升高的多少。
4.（2019·绵阳）某一天晚上睡觉前，小文同学用有预约功能的电饭煲为家人第二天早餐煲粥。
小文将大米等食材放入电饭煲内，接通220V家庭电路，经过了待机、加热、保温三个过程，早餐前断开电源，电饭煲消耗的电功率随时间变化的图象如图甲所示，电饭煲加热过程消耗的电能是________kW•h。
已知小文家电饭煲加热和保温部分基本电路原理如图乙所示，S是接通家庭电路的开关，S1是自动开关，R1和R2为电阻不变的电热丝，则R2=________Ω。
【答案】0.88；220。
【解析】（1）由图甲可知，0-5h这段时间是待机状态，待机功率P待=44W；5-6h为加热状态，加热功率P加=880W；6-7h为保温状态，保温功率P保=220W。
加热过程的时间t加=1h，P加=880W=0.88kW，则加热过程消耗的电能：W加=P加t加=0.88kW×1h=0.88kW•h；（2）由图乙可知，当开关S、S1闭合时，R1与R2并联，电路总电阻较小，总功率较大，总功率为P加=880W。
当开关S闭合、S1断开时，电路只有R2工作，总电阻较大，功率较小，其功率为P2=220W。
则R2的阻值：。
故答案为：0.88；220。
【点睛】（1）①从图甲中获取信息：看0-5h这段时间是待机状态，待机功率P待=44W；5-6h为加热状态，加热功率P加=880W；6-7h为保温状态，保温功率P保=220W。
②电能的计算公式：P=Wt；（2）①当开关S、S1闭合时，R1与R2并联，电路总电阻较小；S闭合S1断开时，电路只有R2工作，总电阻较大。
