欧陆590直流调速器调试步骤目录型号说明2操作面板的使用3接线41、主回路接线42、控制端子接线53、查看控制端子配置7默认控制端子基本接线8必要的修改参数10浏览内部设置11系统菜单目录13通电运行15中英文对照报警说明16附录参数表24一、型号说明担号变・t1WMJ^iSr59OP■590—4<?EK."T>zt>■-■|r-^.^=0■I JI _1jn-,凹他#t 磷卑oe JS*4dr 出电握-屉处值运牛竝曰r 丼为坦剩叮产皿蚣肛酋»n ]咗=1牛上L .CHI 壬占=1m A004O-4OA-0070-7OA <3110-]10A,盯15*二卩占启扎01ac»=L 8UA.□2：70=27U-A C380-S80A .OSOO-MIO-A25=725A.O 呂申"■呂3-OAdSOC»~SOO/k1」580—158O/\LZC»e>-1■1■Pg 宀卫二!M-卫二仙几・27<JIJ —27-UUA应翘心己皱脸•1口社i*ft 电i 旦叛血小 220O LC 22OV f±30*i>g ■创血 500(He500V <士JO^.，Nl/石CHz sew IMJC &OOV <±]i>^i.J 50L '«JHZ rIXiJr-Kj 4*5>占閒SDOicrfi.^nv r ±ECF^)<IJi l-C 炎'屯>-1•=*i!目他報m 连i ■內总LW ：日：包齐q 4备以总fJLMirr 帜坦站在饰£扭而〉较备M*勒金证出kHIr 琴挤05CK1_(J4剧叫却用户用必rfj-」-HA.「比曲业工曲IM-讨鼓1食冷第三位揪件舉号aJh ：准<[P20->的悍卩・面战越從 第到仇操作平白 0-尢燥tv T 吿 etui:5 ■»•円血『杓确址阳严帕界Jfrii/i.VUK-& ]-R=SiiFi-OEt-=Lfr v^i K 参nl 」IdFU [嗣好丁-谢7sp-1'if^i^Lft (爭也冃」IJK 务F 唧:iJT=止:比利带£⑥邑冃扌门IDA 务TMIO斥■•+.億了布JW ：忙选的丘蹴类理鞘垃呢cjL'ii-^^/r-■+?<■(>>RAM =lllfl^.屯缶EMV =^P4HS t侍遥捜刑1EWP-^i^S 1卿科丸泮艸维一仃:逸、丨战璃比导汀雏一I ：选!744*•叫僅・」：荷別•韋T MW?麺貳段罠裁的辿顾口=卫柞瑚锻邃J 嗯 E i W-EIAS<-11/l^.ic 如硕屮1吱期<RS46^il ) FROF=pTDrLbUN 切说 LJNK-IJNK L 糙粘1佛垃 H••it三卷牛宇徇堰电了辅助电浙o=z ■J^iH ：W'U^S 1J s i^J 23tov 111；r^ro^t ]5筑歸HE *典宥人：1i 磺A.旳杂型豁4眄115=110V 崔U 22ty\'<11；lflT^.J-S0/MIH.ZZZ4>=ZZU¥i'J 244FV |正琵10%>A-S:-*-三位牛宁鞫规世『特祇工繰选戊羽川=從有牛卜轴i 选宜1二、操作面板的使用。
欧陆590C直流调速器参数快速设置在欧陆590C直流调速器中，参数设置对于保证设备正常运行至关重要。
下面以1200字为目标，介绍欧陆590C直流调速器参数的快速设置方法。
首先，在设置参数之前，我们需要了解欧陆590C直流调速器的基本参数和功能。
欧陆590C直流调速器具有多种功能，包括调速、定位、伺服控制等。
其主要参数包括：额定电流（Rated Current）、最大输出电流（Maximum Output Current）、电压等级（Voltage Level）、最大功率（Maximum Power）等。
在快速设置过程中，首先需要修改欧陆590C直流调速器的基本参数，以适应实际工作环境。
常见的基本参数设置包括：额定电流、最大输出电流、电压等级等。
在设置额定电流时，需要根据实际工作负载来确定，确保调速器能够满足工作要求；设置最大输出电流时，需要根据实际工作环境和设备的额定负载来确定，以确保调速器在负载过大时能够正常工作；设置电压等级时，需要根据实际电源电压和设备负载来确定，以确保调速器能够正常工作。
在基本参数设置完成后，接下来需要设置欧陆590C直流调速器的控制参数。
控制参数设置包括速度闭环参数、电流闭环参数、速度限制参数等。
速度闭环参数设置主要涉及速度比例增益（Proportional Gain）、速度积分增益（Integral Gain）等，用于调整控制系统的速度响应；电流闭环参数设置主要涉及电流比例增益、电流积分增益等，用于调整控制系统的电流响应；速度限制参数设置主要涉及速度最大限制、速度最小限制等，用于限制设备的最大和最小速度。
在控制参数设置完成后，还可以选择设置欧陆590C直流调速器的附加功能参数。
附加功能参数包括速度环限制、速度脉冲设置、电流环限制等。
速度环限制主要用于限制设备的最大和最小速度；速度脉冲设置用于调整设备的速度扫描范围；电流环限制用于限制设备的最大和最小电流。
电机的参数设置步骤按M两次→按向上键→找到CONFIGURE DRIVE菜单，按M一次→找到CONFIGURE ENABLE菜单。
按M一次→按向上键，把DISABLE改为ENABLE(此时操作面板灯在闪烁) →按E键一次退出→再按向下键一次→找到NOM MOTORVOLTS菜单（电枢电压），按M键进入，（运用上下键，输入电机的电枢电压：见电机铭牌如440V），按E键一次退出，再按向下键一次→找到ARMATURE CURRENT菜单(电枢电流)，→按M键进入，（运用上下键，输入电机的额定电流：见电机铭牌如XXXA），按E 键一次退出→再按向下键一次→找到FIELD CURRENT菜单（励磁电流），→按M 键进入，（运用上下键，输入电机的励磁电流：见电机铭牌如XXXA），按E键一次退出，再按向下键一次→找到FLD.CTRL MODE菜单（励磁控制方式），→按M 键进入，（运用上下键选择电压控制或者电流控制，我公司选用电流控制方式），按E键一次退出，再按向下键一次→找到FLD.VOLTS RATIO菜单（励磁电压比例、如选择电压控制方式需设定此参数），→按M键进入，（运用上下键输入电压比例=电机励磁电压/输入电压），按E键一次退出，按向下键3次→找到SPEED FBK SELECT菜单（速度反馈选择），→按M键进入，（运用上下键选择：如电枢电压反馈ARM COLTS FBK,测速发电机反馈ANALOG TACH）.设定完成后，按E键一次退出，找到CONFIGURE ENABLE菜单。
把EABLE改为DISABLE(此时操作面板灯停止闪烁)，最后进行设定参数的存储。
一直按E键，退出，然后按M键、上下键，找到PARAMETER SAVE菜单（参数存储），按M键进入，按向上键，参数自动存储。
操作面板上的按键：M键为进入键，E键位退出键，上下键为上下翻选或参数设定时的增加/减少时使用。
参数有不同的菜单层，具体请参考590+说明书。
欧陆590直流调速器参数快速设置说明(总4页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除欧陆590直流调速器参数快速设置说明590P的参数快速设置：通电后按M键直到出现DIAGNOSTS（诊断）后按向上的键，找到CONFIGURE DRIVE（配置调速器），按M键进入菜单，找到CONFIGURE ENABLE（组态有效），按M键进入菜单，将DISBALE（不允许）改成ENABLE（允许），此时面板灯闪烁，按E键退出；按向下的键，找到NOM MOTOR VOLTS（电枢电压），按M键进入菜单，输入额定电枢电压，按E键退出；按向下的键找到ARMATURE CURRENT（电枢电流），按M键进入菜单，输入额定电枢电流，按E键退出；按向下的键找到FIELD CURRENT（励磁电流），按M键进入菜单，输入额定励磁电流，按E键退出；找到 MODE（励磁控制方式），按M键进入菜单，把VOLTAGE CONTROL（电压控制）改成CURRENT CONTROL（电流控制），按E键退出；按向下的键找到SPEED FBK SELECT（速度反馈选择），按M进入菜单，按向上或向下键选择ARM VOLTS（电枢电压反馈）、ANALOG TACH（测速反馈）或ENCODER（编码反馈），选择反馈方式是根据所选的配件板及实际电机使用的反馈方式，然后按E退出；按向上键找到CONFIGURE ENABLE（组态有效），按M 键进入，把ENABLE（允许）改成DISABLE（不允许），此时面板不再闪烁。
按E一直退到底。
参数保存：按M键直到出现DIAGNOSTS（诊断）后，按向上的键找到PARAMETER SAVE，按M进入，然后按向上的键，参数自动保存。
按E键一直退到底。
*自动调节步骤（此过程一定不能少）：手动去掉电机的励磁，为电机做一次自动调节，夹紧电机的轴，然后在CURRENT LOOP（电流环）中，找到AUTOTUNE菜单，将OFF改为ON，然后在10秒内启动调速器，调速器的RUN灯将闪烁，在这个过程中请不要给停止，完成自动调节后调速器会自动释放接触器线圈，然后保存参数。
欧陆传动系统有限公司590+系列直流数字式调速器产品手册HA466461U002，第一版与5.x版本软件兼容欧陆传动系统有限公司，2001年版权版权所有。
本文件的任何部分均不得存储在可恢复系统中，或者，未经欧陆传动系统有限公司的书面许可而以任何形式或以任何方式传输给任何非欧陆传动系统有限公司的雇员。
尽管已竭尽所能来确保本文件的精确性，但是，仍然有可能在不予通知的情况下对本文件进行修正或者补充，因此而产生的损坏，伤害及费用，欧陆传动系统有限公司将不予承担任何责任。
保修欧陆传动系统有限公司担保，按照欧陆传动系统有限公司IA058393C标准销售条款，自交货之日起12个月内，本产品在设计、材料与工艺方面无任何瑕疵。
欧陆传动系统有限公司保留在不予通知的情况下对本文件内容以及产品规格进行更改的权利。
维修ＣＰＵ板注意事项：上电时同时按住“↑”“Ｅ”“ｐｒｏｇ”三键可进入ＣＰＵ板额定电流修改功能。
3-10安装调速器电源接线连接（1型、2型、3型、4型与5型）警 告！电源端子承载着可能致命的电压。
在没有事先断开设备所有电源的情况下，禁止操作任何控制设备或者电机。
三相外部接触器（3、4）三相外部接触器应该连接在主交流电源接头上，并可为相关控制器提供适当的额定电源（交流1）。
接触器不会切换电流，并且主要用来断开电流并为电桥进行排序。
主接触器必须通过将线圈连接至端子3（进线）和4（中线）的方式，直接从控制器上获得电压。
由于另外串联接触器或者Array转换器将妨碍对控制器进行排序并造成不可靠性以及可能出现故障等问题，因此不允许使用。
在电源板上提供继电器跳线（CONN1），能够为端子3和端子4通电（辅助电源），或者使之无电压（对于用户自有接触器电源）。
请参阅第十三章：注意事项：如果三相接触器有一个涌入电流大于3A的线圈，则从属继电器必须用来驱动这个电流继电器线圈。
接触器与从属继电器（如果需要的话）的线圈电压必须与控制器附属供电电压相互兼容。
590P 参数修改开机后，不要启动主回路。
1.按几次 E 键回到原始显示状态2.按M键进入菜单级3.按上箭头键进入配置驱动菜单4.按一下 M 键，如果需要修改参数，需要使能配置，按上箭头键，使面板上的所有指示灯闪烁，进入修改状态如果只需要显示参数不修改时，不要在 CONFIGURE ENABLE 状态按上箭头键，按一下E键返回上级菜单。
5.按几下下箭头键找到励磁电流配置菜单6.按 M 键后可以看到设定的电流，按上下箭头键可以修改7.修改后，按一下E键，再按上或下箭头键找到:按一下上箭头键退出配置使能状态，面板上的指示灯停止闪烁，修改完成。
8.如果不能确定是否修改对了，或想放弃修改内容，就直接关断电源，修改的参数不保存。
如果确定修改对了，按下面的步骤保存。
9.保存参数：先按几下 E 键回到原始显示状态，10.按M键进入菜单级，11.按上箭头键，找到参数保存菜单12.按一下 M 键，按一下上箭头键，显示保存完成。
断电后，再上电，在CONFIGURE DRIVE 菜单里检查刚才修改的参数是否已保存了。
注意：如果减小了励磁参数，会导致在同样的电枢电压下电机转速升高，必要时可能需要将速度往下限一点（将驱动器盖板下面左下角的红色拨码开关x10挡，往小拨几格）。
590P 参数设置—改反馈方式开机后，不要启动主回路。
13.按几次 E 键回到原始显示状态14.按M键进入菜单级15.按上箭头键进入配置驱动菜单16.按一下 M 键，如果需要修改参数，需要使能配置，按上箭头键，使面板上的所有指示灯闪烁，进入修改状态如果只需要显示参数不修改时，不要在 CONFIGURE ENABLE 状态按上箭头键，按一下E键返回上级菜单。
17.按几下向下箭头键找到速度反馈方式18.按 M 键后可以看到当前设定的速度反馈方式，19.按上下箭头键可以修改：ARM VOLTS FBK（电压反馈）、ANALOG TACH （测速机反馈）、ENCODER （编码器反馈）现在改为ARM VOLTS FBK（电压反馈）20.修改后，按一下E键，再按上或下箭头键找到:按一下上箭头键退出配置使能状态，面板上的指示灯停止闪烁，修改完成。

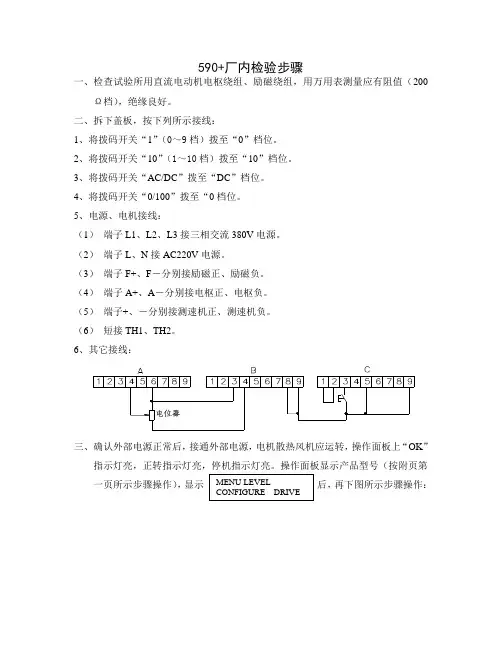

590+厂内检验步骤一、检查试验所用直流电动机电枢绕组、励磁绕组，用万用表测量应有阻值（200Ω档），绝缘良好。
二、拆下盖板，按下列所示接线：1、将拨码开关“1”（0～9档）拨至“0”档位。
2、将拨码开关“10”（1～10档）拨至“10”档位。
3、将拨码开关“AC/DC”拨至“DC”档位。
4、将拨码开关“0/100”拨至“0档位。
5、电源、电机接线：（1）端子L1、L2、L3接三相交流380V电源。
（2）端子L、N接AC220V电源。
（3）端子F+、F－分别接励磁正、励磁负。
（4）端子A+、A－分别接电枢正、电枢负。
（5）端子+、－分别接测速机正、测速机负。
（6）短接TH1、TH2。
6、其它接线：三、确认外部电源正常后，接通外部电源，电机散热风机应运转，操作面板上“OK”指示灯亮，正转指示灯亮，停机指示灯亮。
操作面板显示产品型号（按附页第一页所示步骤操作），显示后，再下图所示步骤操作：图1四、调速试验（1）现场控制面板调速键，面板上SEQ 、RET灯亮，显示正向速度给定。
按下键改变给定值，观察电机是否运行，运行速度变化情况，调速是否平稳，电枢和励磁电压是否正常，根据附页第2页查看速度反馈情况。
按停机后，停机指示灯亮，按电机应点动运行。
（2按键，面板上SEQ 、RET 灯灭，转为远程控制，显示初始画面。
按如下所示步骤操作试验：合上外部起动开关，运行指示灯亮（速度低时闪亮），旋动电位器改变给定值，进行调速试验，给定显示为负时电枢反转，检测电枢、励磁电压是否正常、速度给定和反馈情况。
（3）按E键返回到初始画面，按照“图1”将速度反馈方式改为测速机反馈，然后按E键再返回到初始画面，按以上（1）、（2）步骤分别进行测速机反馈时的操作面板调速试验和远程控制调速试验。
五、检测正常后，停机，关掉外部电源，拆除外接线，安装好盖板。
六、591系列调速装置无反转功能。
一．看590P 参数，电机停止时看
1.按几次 E 键回到原始显示状态
2.按M键进入菜单级
3.按上箭头键进入配置驱动菜单
4.按一下 M 键，显示
5.按显示：电枢电流
6.再按 M 键，显示设定电枢电压，可能是400V ，拿纸笔记录该值
7.按一下 E 键，回到
8.按显示：电枢电流
9.按 M 键，显示设定电枢电流，记录该值
10.按一下 E 键，回到
11.按显示：励磁电流
12.按 M 键，显示设定励磁电流，记录该值
13.按一下 E 键，回到
14.按显示励磁方式
15.按 M 键后可以看到设定的励磁方式，记录该值
16.按一下 E 键，回到
17.再按三次 E键，原始显示状态
二．看电压、电流
1. 启动电机后，调到加工速度，先不吃刀
在590上，按几次 E 键回到原始显示状态
2. 按显示诊断
3. 再按显示
4. 按多次直到显示FIELD I FBK.AMPS励磁电流
5. 按M 显示励磁电流，记录
6. 按一下 E 键返回
7. 按多次或向上箭头，直到显示ARM VOLTS FBK
8. 按M 显示电枢电压，记录
9. 按一下 E 键返回
10. 按多次或向上箭头，直到显示CURRENT FBK.AMPS
11. 按M 显示电枢电流，
12. 吃刀，观察电流变化，最大到多少A，记录变化范围
13. 按4次E键返回原始状态。
欧陆590C直流调速器参数快速设置首先，我们需要了解一些基本概念和术语：1. 电机额定电流（rated current）：电机正常运行时所需的电流。
3. 母线电压（bus voltage）：直流调速器的直流输入电压，通常在100V到1000V之间。
4. 脉宽调制（pulse width modulation）：一种调制技术，通过调整电压脉冲的宽度来实现调速效果。
以下是快速设置欧陆590C直流调速器参数的步骤：1.确定电机额定电流：在调速器上可以设置电机的额定电流，一般来说，电机的额定电流应该小于调速器的额定电流。
如果不清楚电机的额定电流，可以参考电机的技术手册或者询问厂家。
2.选择换向方式：根据具体的应用情况，选择电流换向或者电压换向的方式。
通常来说，电压换向方式适用于电流要求较低的应用，而电流换向方式适用于电流要求较高的应用。
3.设置母线电压：根据应用需求和电机输入电压，设置合适的母线电压。
母线电压可以通过改变直流输入电压来调整，一般情况下，电压越高，电机的输出功率越大。
4.配置脉宽调制：脉宽调制是欧陆590C直流调速器的关键参数之一、通过调整脉冲的宽度，可以控制电机的转速。
脉宽调制通常由调速器自动进行，但也可以手动调整。
在进行脉宽调制时，需要注意保持合适的占空比，以避免电机输出功率过高。
5.设置过流保护：为了保护电机和调速器，可以设置过流保护功能。
过流保护可以在电机过载时自动降低输出功率或者停止电机运行。
过流保护的设置可以根据电机和应用的具体需求进行调整。
6.运行测试：在完成参数设置后，进行一次运行测试以确保调速器的正常工作。
运行测试时，可以检查电机转速、电流以及温度等参数，以确保调速器设置正确。
590C直流调速器参数快速设置说明;开机后按M键出现DIAGNOSTIS后按向下键找到SET UP PARAMETERS（设定参数），按M键进入菜单，按向下键找到FIELD CONTROL（励磁控制），按M键进入，找到FLD.CTRL MODE（励磁控制方式），按M键进入菜单，把VOLTAGE CONTROL（电压控制）改成CURRENT CONTROL（电流控制），按两次E键退出；按向下键找到SPEED LOOP（速度环），按M键进入，按向下键找到SPEED FBK SELECT（速度反馈选择），按M键进入菜单，按向上或向下键选择ARM VOLTS（电枢电压反馈）、ANALOG TACH（测速反馈）或ENCODER（编码反馈），选择反馈方式是根据所选的配件板及实际电机使用的反馈方式；按E键退出。
参数保存：按M键直到出现DIAGNOSTS（诊断）后，按向上的键找到PARAMETER SAVE，按M进入，然后按向上的键，参数自动保存。
按E键一直退到底。
*自动调节步骤（此过程一定不能少）：手动去掉电机的励磁，为电机做一次自动调节，夹紧电机的轴，然后在CURRENT LOOP（电流环）中，找到AUTOTUNE菜单，将OFF改为ON，然后在10秒内启动调速器，调速器的RUN灯将闪烁，在这个过程中请不要给停止，完成自动调节后调速器会自动释放接触器线圈，然后保存参数。
接好电机的励磁，启动调速器。
调试注意事项：调试过程中要注意电源不能有短路或缺相，调速器的控制端子为直流低压，一定要注意不能让高压进入，设好参数启动后，测量励磁电压是否正确，然后再升降速。
在升速过程中注意观测电机的励磁电压和电枢电压是否正常。
590C面板电枢电流，励磁电流，电枢电压设定在面板上有六个小电位器，从左到右依次为：第一个为电枢电流百位，第二个为电枢电流十位，第三个为电枢电流个位，第四个为励磁电流十位，第五个为励磁电流个位，第六个为励磁电流小数点位。
590C 直流调速器参数快速设置说明;开机后按M 键出现DIAGNOSTIS 后按向下键找到SET UP PARAMETERS （设定参数），按M 键进入菜单，按向下键找到FIELD CONTROL （励磁控制），按M 键进入，找到FLD.CTRL MODE （励磁控制方式），按M 键进入菜单，把VOLTAGE CONTROL （电压控制）改成CURRENT CONTROL （电流控制），按两次E 键退出；按向下键找到SPEED LOOP （速度环），按M 键进入，按向下键找到SPEED FBK SELECT （速度反馈选择），按M 键进入菜单，按向上或向下键选择ARM VOLTS （电枢电压反馈）、ANALOG TACH （测速反馈）或ENCODER （编码反馈），选择反馈方式是根据所选的配件板及实际电机使用的反馈方式；按 E 键退出。
参数保存：按M 键直到出现DIAGNOSTS （诊断）后，按向上的键找到PARAMETER SAVE ，按M 进入，然后按向上的键，参数自动保存。
按 E 键一直退到底。
*自动调节步骤（此过程一定不能少）：手动去掉电机的励磁，为电机做一次自动调节，夹紧电机的轴，然后在CURRENT LOOP （电流环）中，找到AUTOTUNE 菜单，将OFF 改为ON ，然后在10 秒内启动调速器，调速器的RUN 灯将闪烁，在这个过程中请不要给停止，完成自动调节后调速器会自动释放接触器线圈，然后保存参数。
接好电机的励磁，启动调速器。
调试注意事项：调试过程中要注意电源不能有短路或缺相，调速器的控制端子为直流低压，一定要注意不能让高压进入，设好参数启动后，测量励磁电压是否正确，然后再升降速。
在升速过程中注意观测电机的励磁电压和电枢电压是否正常。
590C 面板电枢电流，励磁电流，电枢电压设定在面板上有六个小电位器，从左到右依次为：第一个为电枢电流百位，第二个为电枢电流十位，第三个为电枢电流个位，第四个为励磁电流十位，第五个为励磁电流个位，第六个为励磁电流小数点位。
欧陆590直流调速器调试步骤(资料).doc【最新整理，下载后即可编辑】欧陆590直流调速器调试步骤目录型号说明.2操作面板的使用.3接线.41、主回路接线42、掌控端子接线53、查看掌控端子配置7默认掌控端子基本接线.8必需的修改参数10浏览内部设置11系统菜单目录13通电运行15中英文对比报警说明16附录参数表24一、型号说明【最新整理，下载后即可编辑】二、操作面板的使用。
【最新整理，下载后即可编辑】面板示意图三、接线1、主回路接线【最新整理，下载后即可编辑】（1）L、N（辅佑襄助电流输入。
作为掌控器掌控电源输入）端子接AC220V为掌控电路供电。
（2）L1、L2、L3（三相主电源输入）接AC380V为主电路供电。
（3）A+、A（电枢输出，A+正极，A负极）接电枢端口。
（4）F+、F（励磁输出。
F为负，F+为正。
）接励磁端口。
上述端子一般分布图2、掌控端子接线。
(1)、模拟端子A1零伏电位，与B1、C1同电位，与地线隔离。
A2模拟输入1.默认功能为速度输入，可修改。
【最新整理，下载后即可编辑】A3模拟输入 2.默认功能为辅佑襄助速度或电流输入,在默认功能下，由C8来切换其输入功能。
C8低态时为速度输入量，C8高态时为电流量（电流掌控方式），不可修改。
A4模拟输入 3.默认功能为斜坡速度输入，可修改。
A5模拟输入 4.默认功能为辅佑襄助（负）电流箝位，默认功能下由C6确定其是否使用。
C6为低态时不使用此功能，C6为高态时使用其功能来对负电流进行箝位。
可修改。
A6模拟输入5.默认功能为主电流箝位或辅佑襄助（正）电流箝位，默认功能下由C6切换其输入功能，C6为低态时为主电流箝位，同时作用于正负电流的箝位，可修改。
A7模拟输出1.默认功能为速度反馈输出，可修改。
A8模拟输出2.默认功能为速度给定输出，可修改。
A9模拟输出 3.默认功能为电流反馈输出，不可修改。
（2）数字端子B5数字输出1，默认功能为电机零速检测，当电机零速时为高态（+24V输出），当电机运转时为低态（0V输出）可修改。
590P2/35-4操作站菜单系统菜单系统为“树形”结构，共分为9个“菜单层级”主菜单。
将这些主菜单视为1级主菜单，敬请参阅下一页中的“菜单系统图”）。
1级菜单中所包括的参数为使用最频繁的参数，当菜单层级降低时，里面包含的参数是较少使用的参数。
操作站具有可选择的“浏览层级”，能够限制对远程菜单系统的浏览，详情敬请参阅第5－10页的“选择菜单浏览层级”。
下面是对主菜单的简单说明：•诊断（DIAGNOSTICS ）： 查看包括在“功能块”菜单中的重要诊断性参数。
•设置参数（SETUP PARAMETER ）：包含所有用于应用程序编程的功能块参数，包括用于调整调速器的参数在内。
•密码（PASSWORD ）： 包括所有出于安全考虑所需的密码参数。
•报警状态（ALARM STATUS ）：查看包含在“功能块”菜单中的报警诊断性参数。
•菜单（MENUS ）：允许在操作站上显示全部或者简化菜单。
•参数的保存（PARAMETER SAVE ）： 保存应用程序/参数。
•串行连接（SERIAL LINKS ）：包含用于外部通讯设置与运行的所有参数。
•系统（SYSTEM ）：包括所有输入与输出配置参数。
•配置调速器（CONFIGURE DRIVE ）： 查看设置调速器时所需的所有重要参数。
图5－2：显示主菜单与按键的菜单系统菜单系统直流数字式调速器 直流 4Q(四象限） 15A 直流 4Q(四象限） 15A菜单级 菜单级诊断 菜单级设置参数菜单级密码菜单级报警状态 菜单级菜单 菜单级设置参数的保存菜单级设置串行连接 菜单级系统 菜单级配置调速器操作站5-5本地菜单有一个单独的本地菜单用于提供本地设定值信息。
通过按下L/R 键，可以在菜单系统中的任何位置进入到这一菜单。
按下本地菜单中的M 键不放，将显示出补充的反馈信息。
切换到本地菜单可以显示先前通过“正向/逆向”（FWD/REV ）键所选择的正向或者逆向中有效的一个。
一．看590P 参数，电机停止时看
1.按几次 E 键回到原始显示状态
2.按M键进入菜单级
3.按上箭头键进入配置驱动菜单
4.按一下 M 键，显示
5.按显示：电枢电流
6.再按 M 键，显示设定电枢电压，可能是400V ，拿纸笔记录该值
7.按一下 E 键，回到
8.按显示：电枢电流
9.按 M 键，显示设定电枢电流，记录该值
10.按一下 E 键，回到
11.按显示：励磁电流
12.按 M 键，显示设定励磁电流，记录该值
13.按一下 E 键，回到
14.按显示励磁方式
15.按 M 键后可以看到设定的励磁方式，记录该值
16.按一下 E 键，回到
17.再按三次 E键，原始显示状态
二．看电压、电流
1. 启动电机后，调到加工速度，先不吃刀
在590上，按几次 E 键回到原始显示状态
2. 按显示诊断
3. 再按显示
4. 按多次直到显示FIELD I FBK.AMPS励磁电流
5. 按M 显示励磁电流，记录
6. 按一下 E 键返回
7. 按多次或向上箭头，直到显示ARM VOLTS FBK
8. 按M 显示电枢电压，记录
9. 按一下 E 键返回
10. 按多次或向上箭头，直到显示CURRENT FBK.AMPS
11. 按M 显示电枢电流，
12. 吃刀，观察电流变化，最大到多少A，记录变化范围
13. 按4次E键返回原始状态。
欧陆590直流调速器调试步骤目录型号说明 (2)操作面板的使用 (3)接线 (4)1、主回路接线 (4)2、控制端子接线 (5)3、查看控制端子配置 (7)默认控制端子基本接线 (8)必要的修改参数 (10)浏览内部设置 (11)系统菜单目录 (13)通电运行 (15)中英文对照报警说明 (16)附录参数表 (24)一、型号说明二、操作面板的使用。
面板示意图三、接线1、主回路接线（1）L、N（辅助电流输入。
作为控制器控制电源输入）端子接AC220V 为控制电路供电。
（2）L1、L2、L3（三相主电源输入）接AC380V为主电路供电。
（3）A+、A-（电枢输出，A+正极，A-负极）接电枢端口。
（4）F+、F- （励磁输出。
F-为负，F+为正。
）接励磁端口。
上述端子一般分布图2、控制端子接线。
(1)、模拟端子A1 零伏电位，与 B1、C1 同电位，与地线隔离。
A2 模拟输入 1。
默认功能为速度输入，可修改。
A3 模拟输入 2。
默认功能为辅助速度或电流输入,在默认功能下，由 C8 来切换其输入功能。
C8 低态时为速度输入量，C8 高态时为电流量（电流控制方式），不可修改。
A4 模拟输入 3。
默认功能为斜坡速度输入，可修改。
A5 模拟输入 4。
默认功能为辅助（负）电流箝位，默认功能下由 C6 确定其是否使用。
C6 为低态时不使用此功能，C6 为高态时使用其功能来对负电流进行箝位。
可修改。
A6 模拟输入 5。
默认功能为主电流箝位或辅助（正）电流箝位，默认功能下由 C6 切换其输入功能，C6 为低态时为主电流箝位，同时作用于正负电流的箝位，可修改。
A7 模拟输出 1。
默认功能为速度反馈输出，可修改。
A8 模拟输出 2。
默认功能为速度给定输出，可修改。
A9 模拟输出 3。
默认功能为电流反馈输出，不可修改。
（2）数字端子B5 数字输出 1，默认功能为电机零速检测，当电机零速时为高态（+24V 输出），当电机运转时为低态（0V 输出）可修改。
欧陆590直流驱动器参数设置与查看
一、参数设置
1. 按M直到出现DIAGNOSTICS(诊断）
2. 按向上的键，找到CONFIGURE DRIVE(配置调速器）。
3. 按M键进入菜单，找到CONFIGURE ENABLE (组态有效）按M键进入菜单,将DISABLE (不允许),改成ENABLE(允许），此时面板闪烁，按E键退出。
4. 按向下的键，找到 NOM MOTOR VOLTS(电枢电压），按M键进入，输入额定电枢电压。
按E键退出。
(设置电枢电压)
5. 按向下的键，找到ARMATURE CURRENT(电枢电流），按M键进入菜单，输入额定电流，按E键退出。
（设置电枢电流）
6. 按向下的键，找到FIELD CURRENT(励磁电流），按M 键进入菜单，输入励磁电流，按E键退出。
（设置励磁电流）
7. 按向下的键，找到FLD CTRL MODE(励磁控制方式），按M键进入菜单，把VOLTAGE CONTROL(电压控制）改成CURRENT CONTROL(电流控制)。
按 E 键退出（设置励磁控制方式）
8. 按向下键，找到SPEED FBK SELECT(速度反馈选择），按 M 进入菜单，按向上或向下选择ARM VOLTS(电枢电压反馈）、ANALOG TACH (测速反馈）或ENCODER(编码反馈），选择反馈方式是根据所选的配件板及实际电机使用的反馈方式，然后按 E 退出。
（设置速度反馈）
9. 按M键，进入菜单，找到CONFIGURE ENABLE (组态有
效）按M键进入菜单,将ENABLE(允许）DISABLE (不允许),改成DISABLE (不允许)，此时面板不再闪烁，按E键退出。
二、参数保存
按M键，直到出现DIAGNOSTICS(诊断）后，按向上的键找到PARAMETER SAVE,按M键显示PARAMETER SAVE UP TO ACTION，然后按向上的键，出现PARAMETER SAVE FINISH,参数保存完成。
按百度M进入，然后按向上的键，参数自动保存。
按E键一直退到底。
三、停机查看参数
1.按M键，进入菜单级MENU LEVEL MENUS
2.按向上键，进入配置驱动器CONFIGURE DRIVE
3.按M键显示CONFIGURE ENABLE
4.按向下键，显示NOM MOTOR VOLTS 电枢电压，再按M 键显示设定的电枢电压值，记录改值；
5.按E键，返回NOM MOTOR VOLTS
6.按向下键，显示ARAMTURE CURRENT 电枢电流，再按M 键显示设定的电枢电流值，记录改值；
7. 按E键，返回ARAMTURE CURRENT
8.按向下键，显示FIELD CURRENT励磁电流，再按M键显示设定的励磁电流，记录改值；
9.按E键，返回FIELD CURRENT，
10.按向下键，显示FLD.CTRL MODE励磁方式，按M键显
示设定的励磁方式，记录。
11．按4次E键回到原始状态。
四、运行时查看电压、电流
1.按M直到出现DIAGNOSTICS(诊断）
2.再按M键显示SPEED DEMAND
3.按多次向下键，直到显示FIELD I FBK.AMPS 励磁电流，按M显示励磁电流，记录，按一下E键返回，
4．按多次向上或者向下键，直到显示ARM VOLTS FBK 电枢电压，按M显示电枢电压，记录，按一下E键，返回。
5. 按多次向上或者向下键，直到显示CURRENT FBK.AMPS 电枢电流，按M显示电枢电流，观察负载变化，记录最大值和电流变化范围。
6.按4次E键返回到原始状态。
乐乐 2020-02-22。
