数字逻辑实验报告(数字时钟设计)

计算机与信息工程系《数字逻辑设计课程设计》报告专业：计算机科学与技术班级：B090502学号: B09050218姓名: 汪文威报告完成日期: 2011.06.14指导教师：邹红文评语：成绩：批阅教师签名：批阅时间：可调节电子表摘要可调节电子表的电路部分分为74160设计的时分秒计数器和调节校正时钟两大组成部分。

主要用74160等芯片设计电路图，设计秒脉冲MCLK 和一个手动校正脉冲TMCLK，信号发生器产生稳定的脉冲信号，作为电子表的计时标准。

具有“时分秒”的十进制数字显示，小时为24进制，分和秒为60进制。

当正常计数时，秒脉冲连接到计数器上，手动脉冲无效，校对时间时，手动脉冲连接到计数器上，秒脉冲无效。

该电子表只对分钟和小时进行校正，可以在任意时间调节时间,在任意时间按下复位键，可将电子表复位清零。

在Quartus II仿真软件上仿真实现电子表的功能，并通过下载到实验板上上测试，结果正确。

关键词：Quartus II，脉冲，74160，实验板，LCD液晶,进制Adjustable Electronic TableABSTRACTAdjustable electronic circuit design of the divided into 74160 seconds and adjust clock counter correction two major parts. In 74160, the main design the circuit diagram, chip design MCLK second pulse and a manual correction of pulse TMCLK, signal generator produce stable pulse signal as electronic timing standards,. When the clock "with" decimal figures, for 24 hours into the system, minutes, and seconds to 60 into the system. When normal count, second pulse connected to the counter, manual pulse is invalid, proofreading time, manual pulse connected to the counter, second pulse is invalid. The electronic watch only for minutes and hours for calibration, can at any time at any time, regulating time press reset button can be cleared, electronic watch reset.In Quartus II simulation software simulation on the function of the electronic watch, and through the download to experiment and test results are correct, board.Key words: Quartus II, pulse, 74160, the board, LCD，Hexademical目录前言 (1)第1章组成电路的芯片介绍 (2)1.1 74160芯片............................................. 错误！未定义书签。

实验四：电子钟显示一、实验目的（1）掌握较复杂的逻辑设计和调试。

（2）学习用原理图+VHDL语言设计逻辑电路。

（3）学习数字电路模块层次设计。

（4）掌握ispLEVER 软件的使用方法。

（5）掌握ISP 器件的使用。

二、实验所用器件和设备在系统可编程逻辑器件ISP1032 一片示波器一台万用表或逻辑笔一只TEC-5实验系统，或TDS-2B 数字电路实验系统一台三、实验内容数字显示电子钟1、任务要求(1)、时钟的“时”要求用两位显示;上、下午用发光管作为标志；(2)、时钟的“分”、“秒”要求各用两位显示；(3)、整个系统要有校时部分（可以手动，也可以自动），校时时不能产生进位；(4)*、系统要有闹钟部分，声音要响5秒（可以是一声一声的响，也可以连续响）。

VHDL源代码：LIBRARY ieee;USE ieee.std_logic_1164.all;USE ieee.std_logic_unsigned.all;----主体部分-ENTITY clock isport(clk,clr,put,clk1 : in std_logic; -- clr 为清零信号，put 为置数脉冲，clk1 为响铃控制时钟choice : in std_logic; --用来选择时钟状态的脉冲信号lighthour : out std_logic_vector(10 downto 0);lightmin : out std_logic_vector(7 downto 0);lightsec : out std_logic_vector(7 downto 0); --输出显示ring : out std_logic); --响铃信号end clock;--60进制计数器模块ARCHITECTURE func of clock iscomponent counter_60port(clock : in std_logic;clk_1s : in std_logic;putust : in std_logic;clr : in std_logic;load : in std_logic;s1 : out std_logic_vector(3 downto 0);s10 : out std_logic_vector(3 downto 0);co : out std_logic);end component;--24进制计数器模块component counter_24port(clock : in std_logic;clk_1s : in std_logic;putust : in std_logic;clr : in std_logic;load : in std_logic;s1 : out std_logic_vector(3 downto 0);s10 : out std_logic_vector(6 downto 0));end component;signal sec,a:std_logic; --- 2 分频产生1s信号signal l1,l2,l3:std_logic; ---判定对时间三部分修改signal c1,c2:std_logic; ---进位信号signal load:std_logic_vector(1 downto 0);signal temp:integer range 0 to 2499;signal temp1:integer range 0 to 95; --计数信号signal sec_temp:std_logic_vector(7 downto 0);--总进程beginu1 : counter_60 port map (sec,sec,put,clr,l1,sec_temp(3 downto 0),sec_temp(7 downto 4),c1); u2 : counter_60 port map (c1,sec,put,clr,l2,lightmin(3 downto 0),lightmin(7 downto 4),c2);u3 : counter_24 port map (c2,sec,put,clr,l3,lighthour(3 downto 0),lighthour(10 downto 4)); lightsec(7 downto 0)<=sec_temp(7 downto 0);--状态转换process (choice)beginif (choice'event and choice='1') thencase load iswhen "00" => l1<='0'; --非修改状态l2<='0';l3<='0';load<="01";when "01" => l1<='0'; --此状态下对小时进行修改l2<='0';l3<='1';load<="10";when "10" => l1<='0'; --此状态下对分钟进行修改l2<='1';l3<='0';load<="11";when others => l1<='1'; --此状态下对秒进行修改l2<='0';l3<='0';load<="00";end case;end if;end process;--计数进程process(clk)beginif (clk'event and clk='1') then --分频if (temp=2499) thentemp <= 0;sec<=not sec;elsetemp <= temp+1;end if;end if;end process;--响铃进程process(clk1)beginif(clk1'event and clk1='1') thenif (temp1=95) thentemp1<=0;a<=not a;elsetemp1<=temp1+1;end if;end if;end process;ring<=a when (c2='1' and sec_temp<5 and sec='1') else --5s整点响铃'0';end func;library IEEE;use IEEE.STD_LOGIC_1164.ALL;use IEEE.STD_LOGIC_UNSIGNED.ALL;entity counter_60 isport (clock : in std_logic; --计数信号，即低位的进位信号或时钟脉冲信号clk_1s : in std_logic; --周期1s 的时钟信号putust : in std_logic; --调表置数信号clr : in std_logic; --清零load : in std_logic; --判定信号s1 : out std_logic_vector(3 downto 0); --计数器的个位s10 : out std_logic_vector(3 downto 0); --计数器的十位co : out std_logic );end counter_60;if(load=1 ) --防止脉冲产生进位co_ temp<=’0’;architecture func of counter_60 issignal s1_temp: std_logic_vector(3 downto 0);signal s10_temp : std_logic_vector(3 downto 0);signal clk,co_temp : std_logic;beginclk<=clock when load='0' elseputust;process (clk,clr)beginif (clr='1') thens1_temp <= "0000";s10_temp <= "0000";elsif (clk'event and clk='1')then --进位判断if (s1_temp=9) thens1_temp <= "0000";if (s10_temp=5) thens10_temp <= "0000";co_temp<='1';elseco_temp<='0';s10_temp <= s10_temp+1;end if;elseco_temp<='0';s1_temp <= s1_temp+1;end if;end process;s1 <= s1_temp when (clk_1s='1'or load='0') else"1111";s10 <= s10_temp when (clk_1s='1' or load='0') else"1111";co <= co_temp when (load='0') else'0';end func;library IEEE;use IEEE.STD_LOGIC_1164.ALL;use IEEE.STD_LOGIC_UNSIGNED.ALL;--24进制计数器entity counter_24 isport(clock : in std_logic; --计数信号clk_1s : in std_logic; --周期1s 的时钟信号putust : in std_logic;clr : in std_logic; --清零信号load : in std_logic; --判定信号s1 : out std_logic_vector(3 downto 0); --计数器的个位s10 : out std_logic_vector(6 downto 0)); --计数器的十位end counter_24;architecture func of counter_24 issignal s1_temp : std_logic_vector(3 downto 0);signal s10_temp : std_logic_vector(1 downto 0);signal clk : std_logic;beginclk<=clock when load='0' elseprocess (clk,clr)beginif (clr='1') thens1_temp <= "0000";s10_temp <= "00";elsif (clk'event and clk='1') thenif (s1_temp=3 and s10_temp=2) then s1_temp <= "0000";s10_temp <= "00";elsif (s1_temp=9) thens1_temp<="0000";s10_temp<=s10_temp+1;elses1_temp <= s1_temp+1;end if;end if;end process;--显示进程process(s10_temp)beginif (clk_1s='1' or load='0') thencase s10_temp iswhen "00" => s10<="1111110";when "01" => s10<="0110000";when "10" => s10<="1101101";when others => null;end case;elses10<="0000000";end if;end process;s1 <= s1_temp when (clk_1s='1' or load='0') else"1111";end func;四、实验小结：注意当时钟处于被修改状态时，即对时、分、秒的值进行修改时，不应产生进位，产生很多莫名其妙的错误，如修改后有进位（分钟为00）时，或者自行到整点响铃后，再次给脉冲会进位的情况。

数字逻辑实验报告实验三、综合实验电路一、实验目的：通过一个综合性实验项目的设计与实现，进一步加深理论教学与实验软硬件平台的实践训练，为设计性实验做好充分准备。

二、实验原理：根据要求的简单设计性的电路设计实验，应用基本器件与MSI按照电路设计步骤搭建出初级电路；设计型、综合型的较复杂实验电路三、实验设备与器件：主机与实验箱四、实验内容：（1）实验任务：根据所学习的器件，按照电路开发步骤搭建一个时钟，要求实现的基本功能有计时功能、校对时间功能、整点报时、秒表等功能。

（2）实验任务分析：完成该数字时钟，采用同步时序电路，对于计时的的功能，由于时间的秒分时的进位分别是60、60、24，所以可以应用74LS163计数器分别设计2个模60计数器以及一个模24计数器，那么需要有7个秒输出，7个分输出，6个小时的输出；对于校对时间的功能，由74LS163的特性可知，当该器件处于工作状态时，每来一个CLK脉冲，计数值加1，所以可以手动控制给CLK脉冲，来进行时间的校对；对于整点报时功能，可以采用一个比较电路，当时间的分秒数值全部为零时，那么此时可以接通报时装置，可以在电路中设置报时的的时间；对于秒表功能，有两种方案，可以单独重新设计一个秒表装置，采用模100计数器以及两个模60计数器，可以进行优化，使用原先的两个模60计数器，这样可以简化电路，是电路简洁。

（3）实验设计流程：（4）输入输出表：（5）各个功能模块的实现：A、计时功能模块的实现（电路图及说明）秒表部分及说明说明：该部分是实现功能正常计时中的秒部分的计时工作。

如图所示，图中采用两个74LS163来做一个模60计时器，计数的起止范围是0~59，（第一个74LS163采用模10计数，起止为0~9，第二个74LS163的计数起止范围是0~5），两个器件采用级联方式，用预置位方法实现跳转；该部分有7个秒输出，接到BCD译码显示器。

注解：第一个163器件：LDN端统一接到清零端ABCD端接地ENP端接到VCC高电平ENT接高电平VCC第二个163器件：LDN端统一接到清零端ABCD端接地ENP端接到VCC高电平ENT接高电平第一个163的预置位段分钟部分以及说明：说明：该部分是实现功能正常计时中的分部分的计时工作。

数字时钟实验报告一、实验目的本次数字时钟实验的主要目的是设计并实现一个能够准确显示时、分、秒的数字时钟系统，通过该实验，深入理解数字电路的原理和应用，掌握计数器、译码器、显示器等数字电路元件的工作原理和使用方法，提高电路设计和调试的能力。

二、实验原理1、时钟脉冲产生电路时钟脉冲是数字时钟的核心，用于驱动计数器的计数操作。

本实验中，采用石英晶体振荡器产生稳定的高频脉冲信号，经过分频器分频后得到所需的秒脉冲信号。

2、计数器电路计数器用于对时钟脉冲进行计数，分别实现秒、分、时的计数功能。

秒计数器为 60 进制，分计数器和时计数器为 24 进制。

计数器可以由集成计数器芯片（如 74LS160、74LS192 等）构成。

3、译码器电路译码器将计数器的输出编码转换为能够驱动显示器的信号。

常用的译码器芯片有 74LS47（用于驱动共阳数码管）和 74LS48（用于驱动共阴数码管）。

显示器用于显示数字时钟的时、分、秒信息。

可以使用数码管（LED 或 LCD）作为显示元件。

三、实验器材1、集成电路芯片74LS160 十进制计数器芯片若干74LS47 BCD 七段译码器芯片若干74LS00 与非门芯片若干74LS10 三输入与非门芯片若干2、数码管共阳数码管若干3、电阻、电容、晶振等无源元件若干4、面包板、导线、电源等四、实验步骤1、设计电路原理图根据实验原理，使用电路设计软件（如 Protel、Multisim 等）设计数字时钟的电路原理图。

在设计过程中，要合理布局芯片和元件，确保电路连接正确、简洁。

按照设计好的电路原理图，在面包板上搭建实验电路。

在搭建电路时，要注意芯片的引脚排列和连接方式，避免短路和断路。

3、调试电路接通电源，观察数码管是否有显示。

如果数码管没有显示，检查电源连接是否正确，芯片是否插好。

调整时钟脉冲的频率，观察秒计数器的计数是否准确。

如果秒计数器的计数不准确，检查分频器的连接是否正确，晶振的频率是否稳定。

数字逻辑课程设计实验报告——多功能数字钟学院：计算机科学技术与通信工程学院班级：0501姓名：白璐学号：30506030182007年1月24 日多功能数字钟课程设计实验报告一．实验目的：1．学会应用数字系统设计方法进行电路设计；2．进一步提高MAX+plus II 10.0 BASELINE软件的开发应用能力；3．培养学生书写综合实验报告的能力。

二．实验要求：1．根据实验任务，选择最佳设计方案，综合运用MAX+plus II 10.0 BASELINE软件的各种设计方法设计出层次分明、结构清楚、电路优化、VHDL语言描述简洁的完整设计文件。

通过仿真直至下载来验证设计的正确性。

三．实验任务及要求1．能进行正常的时、分、秒计时功能（1）用M6M5做24小时计数器的显示器；（2）用M4M3做60分钟计数器的显示器；（3）用M2M1做60秒钟计数器的显示器。

2．能利用实验系统上的按键实现“校时”、“校分”功能（1）按下“SA”键时，计时器迅速递增，并按24小时循环，计满23小时后再回00；（2）按下“SB”键时，计时器迅速递增，并按60分钟循环，计满59分钟后再回00；但不向高位进位。

（3）按下“SC”键后，秒清零。

要求按下“SA”和“SB”均不会产生数字跳变（“SA”、“SB”按键是有抖动的，必须地“SA”、“SB”进行消抖处理, 消抖电路用D触发器构成。

原理：一个触发器CP(64HZ)内，屏蔽所有的抖动脉冲）。

（4）计时（24进制计数器），计分（60进制计数器）、计秒（60进制计数器）模块可由10进制计数器连接构成，也可用VHDL语言完成（可以参考教材P341，例8.2.1 多功能电子钟的设计）。

10进制计数器需自己设计（用VHDL语言，与所做实验74160计数器相同），不能调用系统库。

（5）其他如分频电路、提供报时控制信号、闹时电路等模块用VHDL语言实现。

3．能利用实验板上的扬声器作整点报时（1）当计时到达59’50”、51”、52”、53”、54”、55”、56”、57”、58”、59”鸣叫，鸣叫声频可定为500HZ；（2）到达00分00秒时为最后一声整点报时。

数字逻辑课程设计报告电子钟数字逻辑课程设计报告-电子钟数字逻辑电路―课程设计报告数字逻辑课程设计报告-----多功能数字钟的同时实现一．设计目的：1.学会应用领域数字系统设计方法展开电路设计。

2.进一步提高maxplusii软件开发应用领域能力。

3.培育学生综合实验能力。

二．实验仪器与器材：1、开发软件maxplusii软件2、微机3、isp实验板se_3型isp数字实验开发系统4、打印机三．实验任务及建议设计一个多功能数字钟：1.能进行正常的时、分、秒计时功能。

1）用m6m5展开24十进制小时的表明；2）用m4m3展开60十进制分的表明；3)用m2m1进行60进制秒的显示。

2.利用按键实现“校时”、“校分”和“秒清单”功能。

1)按下sa键时，计时器快速递减，按24小时循环，并且计满23时返回00。

2)按下sb键时，计时器迅速递增，按60小时循环，并且计满59时回到00，但不向时进位。

3)按下sc，秒清零。

建议按下“sa”或“sb”均不能产生数字LBP（“sa”、“sb”按键就是存有晃动的，必须对“sa”“sb”展开窭晃动处置。

）3.能够利用实验板上的扬声器并作整点报时功能。

1）当计时到达59分50秒时开始报时，在59分50、52、54、56、58秒鸣叫，鸣叫声频为500hz。

2）抵达59分后60秒时为最后一声整点报时。

整点报时的频率为1kz。

4.能够惹出时1）闹时的最小时间间隙为10分钟。

2）惹出时长度为1分钟。

3）惹出时声响就是单频的。

5．用maxplusii软件设计符合以上功能要求的多功能数字钟，并用层次化设计方法设计该电路。

1）通过语言同时实现各模块的功能，然后再图画出高电路的顶层图。

2）消抖电路可以通过设计一个d触发器来实现，sa、sb、sc等为包含抖动的诸如信号，而电路的输出则是一个边沿整齐的输出信号。

3）其他的计时功能、表明功能、多路挑选功能、分频功能、报时功能和惹出时等功能模块都用vhdl语言实现。

电子课程设计题目：数字时钟数字时钟设计实验报告一、设计要求：设计一个24小时制的数字时钟。

要求：计时、显示精度到秒；有校时功能。

采用中小规模集成电路设计。

发挥：增加闹钟功能。

二、设计方案：由秒时钟信号发生器、计时电路和校时电路构成电路。

秒时钟信号发生器可由振荡器和分频器构成。

计时电路中采用两个60进制计数器分别完成秒计时和分计时；24进制计数器完成时计时；采用译码器将计数器的输出译码后送七段数码管显示。

校时电路采用开关控制时、分、秒计数器的时钟信号为校时脉冲以完成校时。

三、电路框图：时计数分计数秒计数图一数字时钟电路框图四、电路原理图：（一）秒脉冲信号发生器秒脉冲信号发生器是数字电子钟的核心部分，它的精度和稳定度决定了数字钟的质量。

由振荡器与分频器组合产生秒脉冲信号。

振荡器: 通常用555定时器与RC构成的多谐振荡器，经过调整输出1000Hz脉冲。

分频器: 分频器功能主要有两个，一是产生标准秒脉冲信号，一是提供功能扩展电路所需要的信号，选用三片74LS290进行级联，因为每片为1/10分频器，三片级联好获得1Hz标准秒脉冲。

其电路图如下：图二秒脉冲信号发生器（二）秒、分、时计时器电路设计秒、分计数器为60进制计数器，小时计数器为24进制计数器。

60进制——秒计数器秒的个位部分为逢十进一，十位部分为逢六进一，从而共同完成60进制计数器。

当计数到59时清零并重新开始计数。

秒的个位部分的设计：利用十进制计数器CD40110设计10进制计数器显示秒的个位。

个位计数器由0增加到9时产生进位，连在十位部计数器脉冲输入端CP，从而实现10进制计数和进位功能。

利用74LS161和74LS11设计6进制计数器显示秒的十位，当十位计数器由0增加到5时利用74LS11与门产生一个高电平接到个位、十位的CD40110的清零端，同时产生一个脉冲给分的个位。

其电路图如下：图三 60进制--秒计数电路60进制——分计数电路分的个位部分为逢十进一，十位部分为逢六进一，从而共同完成60进制计数器。

数字逻辑课程设计报告数字逻辑课程设计多功能数字钟班级：学号：课程设计人：指导老师：课题：完成时间：一、设计目的：学会应用数字系统设计方法进行电路设计，熟练地运用汇编语言。

二、设计任务及要求：1.记时、记分、记秒2.校时、校分、秒清03.整点报时4.时间正常显示5.闹时功能三、设计思路：将整个闹钟分为以下几个模块，每个模块中都有详细的各部分的设计思路，源代码及仿真图像，生成的器件。

1.计时模块计小时：24进制计数器计分、计秒：60进制计数器计时间过程：计秒：1HZ计数脉冲，0~59循环计数，计数至59时产生进位信号。

计分：以秒计数器进位信号作为分计数脉冲，0~59循环计数，59时产生进位。

计时：以分计数器进位信号作为时计数脉冲，0~23循环计数，23时清0。

二十四进制计数器代码：library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;entity cnt24 isport (clk:in std_logic;qh,ql:out std_logic_vector(3 downto 0));end cnt24;architecture behave of cnt24 issignal q1,q0:std_logic_vector(3 downto 0);beginprocess(clk)beginif(clk'event and clk='1')thenif(q1="0010" and q0="0011")thenq1<="0000";q0<="0000";elsif(q0="1001")thenq0<="0000";q1<=q1+'1';elseq0<=q0+'1';end if;end if;qh<=q1;ql<=q0;end behave;仿真结果：图一、cnt24仿真图像六十进制计数器代码：library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;entity cnt60 isport (clk:in std_logic;clr:in std_logic;ql,qh:out std_logic_vector(3 downto 0);c:out std_logic);end cnt60;architecture cnt of cnt60 issignal q1,q0:std_logic_vector(3 downto 0);beginprocess(clk,clr)beginif(clr='1')thenq1<="0000";q0<="0000";c<='0';elseif(clk'event and clk='1')thenif(q1="0101" and q0="1001")then-----到59 q1<="0000";q0<="0000";c<='1';elsif(q1<"0101" and q0="1001")thenq0<="0000";q1<=q1+'1';c<='0';elsif(q0<"1001") thenq0<=q0+'1';end if;end if;end if;qh<=q1;ql<=q0;end cnt;仿真结果：图二、cnt60仿真图像clk qh[3..0]ql[3..0] cnt24instclkclrql[3..0]qh[3..0]c cnt60inst1图三、生成的计数器符号2.校时模块：思路：按下校时键，时位迅速递增，满23清0按下校分键，分位迅速递增，满59清0注意：此时应屏蔽分进位。

数字时钟班级：学号：姓名：指导老师：提交日期：2011年1月8日一．系统简介：使用VHDL语言编写程序完成数字时钟的功能设计，利用软件进行编译和仿真，最后利用实验箱实现系统。

二．功能简介：完成时钟的计时、调整，整点报时等基础功能，完成闹钟的设置、开启和关闭功能，整点报时的开启和关闭功能，完成日期设定和显示功能。

三．总体结构逻辑框图：四．状态图：五．各模块电路图及程序：整体电路连接图：1.总控制模块：时钟脉冲分频元件：library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;entity dc4_1clkdmux isport(clk:in std_logic;clk1,clk4,clk512:out std_logic);end dc4_1clkdmux;architecture clkdmux of dc4_1clkdmux is signal c1:std_logic_vector(9 downto 0); beginprocess (clk)beginif clk'event and clk='1'thenc1<=c1+1;end if;clk1<=c1(9);clk4<=c1(7);clk512<=c1(0);end process;end clkdmux;模式控制元件：library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;entity dc4_2mode isport(clk4,bt_m:in std_logic;mode:out std_logic_vector(1 downto 0);cr1,cr2:out std_logic);end dc4_2mode;architecture mode of dc4_2mode issignal modx:std_logic_vector(1 downto 0); signal c1,c2:std_logic;beginprocess (clk4,bt_m)beginif clk4'event and clk4='1' thenif bt_m='1' thenmodx<=modx+1;c2<='1';else c2<='0';end if;end if;if modx="00" then c1<='1';else c1<='0';end if;mode<=modx;cr1<=c1;cr2<=c2;end process;end mode;调节项目控制元件：library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;entity dc4_2mode isport(clk4,bt_m:in std_logic;mode:out std_logic_vector(1 downto 0); cr1,cr2:out std_logic);end dc4_2mode;architecture mode of dc4_2mode issignal modx:std_logic_vector(1 downto 0); signal c1,c2:std_logic;beginprocess (clk4,bt_m)beginif clk4'event and clk4='1' thenif bt_m='1' thenmodx<=modx+1;c2<='1';else c2<='0';end if;end if;if modx="00" then c1<='1';else c1<='0';end if;mode<=modx;cr1<=c1;cr2<=c2;end process;end mode;数码管显示元件：library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;entity dc4_4sel isport(clk:in std_logic;sel:out std_logic_vector(2 downto 0));end dc4_4sel;architecture sel of dc4_4sel issignal selx:std_logic_vector(2 downto 0); beginprocess (clk)beginif clk'event and clk='1'thenselx<=selx+1;end if;end process;sel<=selx;end sel;模块波形图：2.时钟模块：时钟秒调节元件：library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;entity dc3_1second isport(clk1,clk4,rest,bt_a:in std_logic;mode,set:in std_logic_vector(1 downto 0);sco,mcen:out std_logic;clks0,clks1:out std_logic_vector(3 downto 0)); end dc3_1second;architecture second of dc3_1second issignal s0,s1:std_logic_vector(3 downto 0);signal co,rco,cr:std_logic;beginprocess (clk1,clk4,rest,bt_a,mode,set)beginif clk4'event and clk4='1'thenif mode="01" thenif rest='1' thencr<='1';elsif set="00" and bt_a='1'thencr<='1';else cr<='0';end if;end if;end if;if cr='1'thens0<="0000";s1<="0000";elsif clk1'event and clk1='1' thenif s0="1001" and s1="0101" thenelsif s0="1001" thens0<="0000";s1<=s1+1;co<='0';else s0<=s0+1;co<='0';end if;end if;if mode="01" and set="01" and bt_a='1' then rco<=clk4;mcen<='0';else rco<=co;mcen<='1';end if;end process;clks0<=s0;clks1<=s1;sco<=rco;end second;时钟分调节元件:library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;entity dc3_1minite isport(sco,mcen,clk4,rest,bt_a:in std_logic;mode,set:in std_logic_vector(1 downto 0);mco,hcen:out std_logic;clkm0,clkm1:out std_logic_vector(3 downto 0)); end dc3_1minite;architecture minite of dc3_1minite issignal m0,m1:std_logic_vector(3 downto 0);signal rco,co,cr:std_logic;beginprocess (sco,mcen,clk4,rest,bt_a,mode,set)beginif mode="01" and rest='1' thencr<=rest;else cr<='0';end if;if cr='1' thenm0<="0000";m1<="0000";elsif sco'event and sco='1' thenif m0="1001" and m1="0101"thenm0<="0000";m1<="0000";if mcen='1' then co<='1';else co<='0';end if;elsif m0="1001" thenelsem0<=m0+1;co<='0';end if;end if;if mode="01" and set="10" and bt_a='1' then rco<=clk4;hcen<='0';else rco<=co;hcen<='1';end if;end process;clkm0<=m0;clkm1<=m1;mco<=rco;end minite;时钟小时调节元件：library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;entity dc3_1hour isport(mco,hcen,clk4,rest,bt_a:in std_logic;mode,set:in std_logic_vector(1 downto 0);hco,dcen:out std_logic;clkh0,clkh1:out std_logic_vector(3 downto 0)); end dc3_1hour;architecture hour of dc3_1hour issignal h0,h1:std_logic_vector(3 downto 0);signal rco,co,cr:std_logic;beginprocess (mco,hcen,clk4,rest,bt_a,mode,set)beginif mode="01" and rest='1' thencr<=rest;else cr<='0';end if;if cr='1' thenh0<="0000";h1<="0000";elsif mco'event and mco='1' thenif h0="1001" and h1="0101"thenh0<="0000";h1<="0000";if hcen='1' then co<='1';else co<='0';end if;elsif h0="1001" thenh0<="0000";h1<=h1+1;co<='0';elseh0<=h0+1;co<='0';end if;end if;if mode="11" and set="00" and bt_a='1' then rco<=clk4;dcen<='0';else rco<=co;dcen<='1';end if;end process;clkh0<=h0;clkh1<=h1;hco<=rco;end hour;时钟模块波形图：3.闹钟模块：闹钟分调节元件：library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;entity dc3_2alminite isport(clk4,bt_a:in std_logic;mode,set:in std_logic_vector(1 downto 0);alm0,alm1:out std_logic_vector(3 downto 0)); end dc3_2alminite;architecture alarm of dc3_2alminite issignal m0,m1:std_logic_vector(3 downto 0);signal co:std_logic;beginprocess (clk4,bt_a,mode,set)beginif clk4'event and clk4='1'thenif mode="10"and set="00" and bt_a='1'then if m0="1001"and m1="0101"thenm0<="0000";m1<="0000";elsif m0="1001" thenm0<="0000";m1<=m1+1;elsem0<=m0+1;end if;end if;end if;end process;alm0<=m0;alm1<=m1;end alarm;闹钟小时调节元件：library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;entity dc3_2alhour isport(clk4,bt_a:in std_logic;mode,set:in std_logic_vector(1 downto 0);alh0,alh1:out std_logic_vector(3 downto 0)); end dc3_2alhour;architecture alhour of dc3_2alhour issignal h0,h1:std_logic_vector(3 downto 0); beginprocess (clk4,bt_a,mode,set)beginif clk4'event and clk4='1'thenif mode="10"and set="01" and bt_a='1'thenif h0="0010"and h1="0100"thenh0<="0000";h1<="0000";elsif h0="1001" thenh0<="0000";h1<=h1+1;elseh0<=h0+1;end if;end if;end if;end process;alh0<=h0;alh1<=h1;end alhour;闹钟与时钟比较控制模块：library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;entity dc3_2alcontrol isport(clk,clk1,clk512:in std_logic;alc:in std_logic_vector(1 downto 0);clks0,clks1,clkm0,clkm1,clkh0,clkh1,alm0,alm1,alh0,alh1:instd_logic_vector(3 downto 0);alarm:out std_logic);end dc3_2alcontrol;architecture alcontrol of dc3_2alcontrol issignal al,al0,al1:std_logic;beginprocess(clk,clk1,clk512,clks0,clks1,clkm0,clkm1,clkh0,clkh1,alm0,alm1,alh0,a lh1,alc)beginif clkm0="1001" and clkm1="0101" and clks1="0101"thenif clks0="0001"then al<=clk512;elsif clks0="0011"then al<=clk512;elsif clks0="0101"then al<=clk512;elsif clks0="0111"then al<=clk512;elsif clks0="1001"then al<=clk;else al<='0';end if;else al<='0';end if;if clkm0=alm0 and clkm1=alm1 and clkh0=alh0 and clkh1=alh1 then if clks1="0000" and clk1='1'thenal0<=clk;else al0<='0';end if;else al0<='0';end if;if alc="00" thenal1<=(al or al0);elsif alc="01" thenal1<=al;elsif alc="10" thenal1<=al0;elsif alc="11" thenal1<='0';end if;end process;alarm<=al1;end alcontrol;闹钟与时钟比较控制模块波形图：4.日期模块日期日调整元件：library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;entity dc3_3day isport(hco,dcen,clk4,bt_a,sm1,sm2:in std_logic;mode,set:in std_logic_vector(1 downto 0);dco:out std_logic;day0,day1:out std_logic_vector(3 downto 0)); end dc3_3day;architecture day of dc3_3day issignal d0,d1:std_logic_vector(3 downto 0);signal rco,co:std_logic;beginprocess (hco,dcen,clk4,bt_a,mode,set)beginif hco'event and hco='1' thenif sm1='1' thenif d0="1000" and d1="0010"thend0<="0000";d1<="0000";if dcen='1' then co<='1';else co<='0';end if;elsif d0="1001" thend0<="0000";d1<=d1+1;co<='0';elsed0<=d0+1;co<='0';end if;elsif sm2='1' thenif d0="0000" and d1="0011"thend0<="0000";d1<="0000";if dcen='1' then co<='1';else co<='0';end if;elsif d0="1001" thend0<="0000";d1<=d1+1;co<='0';elsed0<=d0+1;co<='0';end if;elseif d0="0001" and d1="0011"thend0<="0000";d1<="0000";if dcen='1' then co<='1';else co<='0';end if;elsif d0="1001" thend0<="0000";d1<=d1+1;co<='0';elsed0<=d0+1;co<='0';end if;end if;end if;if mode="11" and set="01" and bt_a='1' then rco<=clk4;else rco<=co;end if;end process;day0<=d0;day1<=d1;dco<=rco;end day;日期月调整元件：library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;entity dc3_3month isport(dco:in std_logic;sm1,sm2:out std_logic;mon0,mon1:out std_logic_vector(3 downto 0)); end dc3_3month;architecture month of dc3_3month issignal m0,m1:std_logic_vector(3 downto 0);signal month:std_logic_vector(7 downto 0);beginprocess (dco)beginif dco'event and dco='1' thenif m0="0010" and m1="0001" thenm0<="0000";m1<="0000";elsif m0="1001" thenm0<="0000";m1<=m1+1;else m0<=m0+1;end if;end if;month<=m1&m0;if month="00000010" thensm1<='1';sm2<='0';elsif month="00000100" or month="00000110" or month="00001001" or month="00010001" thensm1<='0';sm2<='1';else sm1<='0';sm2<='0';end if;end process;mon0<=m0;mon1<=m1;end month;四(与附加四信号)选一选择器：library ieee;use ieee.std_logic_1164.all;entity dc2_2mux18 isport(m0,m1,h0,h1:in std_logic_vector(3 downto 0);sel:in std_logic_vector(2 downto 0);y:out std_logic_vector(3 downto 0));end dc2_2mux18;architecture mux18 of dc2_2mux18 isbeginprocess (m0,m1,h0,h1,sel)begincase sel iswhen "000"=>y<=m0;when "001"=>y<=m1;when "010"=>y<="1111";when "011"=>y<=h0;when "100"=>y<=h1;when others=>y<="1111";end case;end process;end mux18;日期模块波形图：5.显示驱动模块数码管动态显示选择元件：library ieee;use ieee.std_logic_1164.all;entity dc1_1choice isport(clk1:in std_logic;set:in std_logic_vector(1 downto 0);sel:in std_logic_vector(2 downto 0);g:out std_logic_vector(7 downto 0));end dc1_1choice;architecture drive of dc1_1choice isbeginprocess (set,sel)beginif set="00" and sel="000" and clk1='1'theng<="00000000";elsif set="00" and sel="001" and clk1='1'then g<="00000000";elsif set="01" and sel="011" and clk1='1'theng<="00000000";elsif set="01" and sel="100" and clk1='1'theng<="00000000";elsif set="10" and sel="110" and clk1='1'theng<="00000000";elsif set="10" and sel="111" and clk1='1'theng<="00000000";elsecase sel iswhen"000"=>g<="00000001";when"001"=>g<="00000010";when"010"=>g<="00000100";when"011"=>g<="00001000";when"100"=>g<="00010000";when"101"=>g<="00100000";when"110"=>g<="01000000";when others=>g<="10000000";end case;end if;end process;end drive;三选一多路数据选择器：library ieee;use ieee.std_logic_1164.all;entity dc1_2mux13 isport(clock,date,alarm:in std_logic_vector(3 downto 0); mode:in std_logic_vector(1 downto 0);y:out std_logic_vector(3 downto 0));end dc1_2mux13;architecture mux13 of dc1_2mux13 isbeginprocess (clock,date,alarm,mode)begincase mode iswhen "00"=>y<=clock;when "01"=>y<=clock;when "10"=>y<=alarm;when "11"=>y<=date;when others=>y<=clock;end case;end process;end mux13;七段译码器：library ieee;use ieee.std_logic_1164.all;entity dc1_3display isport(x:in std_logic_vector(3 downto 0);segout:out std_logic_vector(6 downto 0));end dc1_3display;architecture disay of dc1_3display isbeginprocess (x)begincase x iswhen "0000"=>segout<="1111110";when "0001"=>segout<="0110000";when "0010"=>segout<="1101101";when "0011"=>segout<="1111001";when "0100"=>segout<="0110011";when "0101"=>segout<="1011011";when "0110"=>segout<="1011111";when "0111"=>segout<="1110000";when "1000"=>segout<="1111111";when "1001"=>segout<="1111011";when "1010"=>segout<="1001001";when "1011"=>segout<="1000001";when "1100"=>segout<="0001001";when others=>segout<="0000001";end case;end process;end disay;六．心得体会这是一次数字逻辑的整体练兵，本次课程设计，是对VHDL数字逻辑电子设计技术的进一步掌握，也是对MAX+PLLUS设计工具应用的进一步了解。

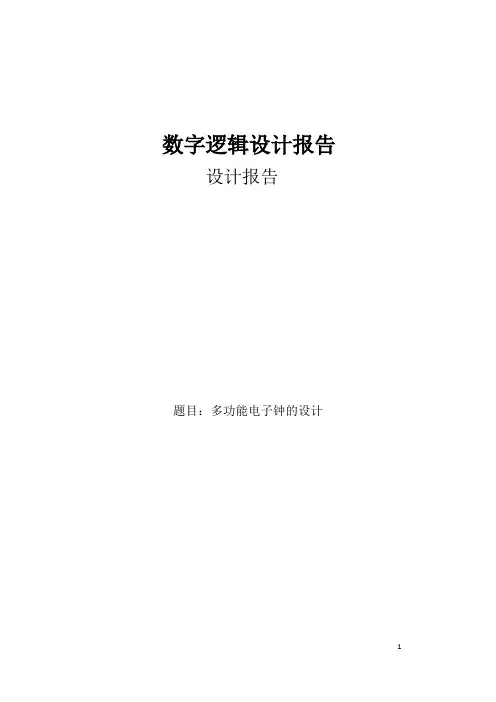

数字逻辑设计报告设计报告题目：多功能电子钟的设计摘要：设计的电子钟可以实现一天的计时，显示时分秒（以24小时为一个计时周期），并且具有调时功能。
