1、 范围本标准是针对技术部各级设计人员设计、绘制压力容器施工图过程中所作出的一般规定,也是技术部各级设计人员在设计、绘制施工图时所必须遵循的基本准则。
此外,在设计、绘图时,还应执行现行的有关最新发布的国家标准、标准及相关的行业标准。
2、 总则施工图图面表示方法必须遵循下述标准:图纸幅面及格式应符合GB/T14689的规定。
图样的比例应符合GB/T14690规定。
字体应符合GB/T14691规定。
2.4图线应符合GB4规定。
2.5剖面符号应符合GB4规定。
2.6外表粗糙度符号、代号及其标注应符合GB/T131的规定。
2.7焊缝符号的尺寸、比例及简化表示法应符合GB12212的规定2.8螺纹及螺纹紧固件的标注应符合G的规定。
2.9图样的画法应符合的规定。
2.10尺寸标注方法应符合GB4458.5的规定。
2.11公差与配合的标注方法应符合GB4458.5的规定。
2.12形状和位置公差应符合GB/T1182、GB/T1184、GB/T4249、GB/T16671的规定。
3、分述图纸幅面一般为Al;Al,A2,A3,A4加长加宽幅面尽量不用。
3. A3幅面不允许单独竖放;A4幅面不允许横放;A5幅面不允许单独存在。
字体a、文字、汉字为仿宋体,拉丁字母(英文字母)为B型直体。
b、阿拉伯数字为B型直体1,2,3……。
c、放大图序号为B型直体罗马数字I,II,Ⅲ……。
d、焊缝序号为阿拉伯数字。
e、焊缝符号及代号按国标或行业标准。
f、标题放大图用汉字表示。
g、剖视图、向视图符号以大写英文字母表示:如A向、A一A,B 一B等。
h、管口符号以小写的英文字母a,b,c……表示。
同一用途、规格的管口,数量以下标1,2,3表示。
视图选择的原则:a、在明确表示物体的前提下,使视图(包括向视图、剖视图等)的数量应为最少。
b、尽量防止使用虚线表示物体的轮廓及棱线。
c、防止不必要的重复。
不需单独绘制图样的原则:每一个设备、部件或零件,一般均应单独绘制图样,但符合以下情况时可不单独绘制:a .国家标准、专业标准等标准的零部件和外购件。

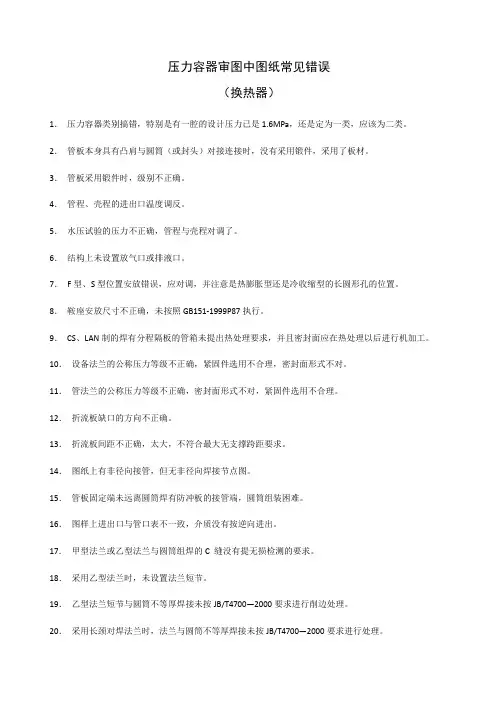

压力容器审图中图纸常见错误(换热器)1.压力容器类别搞错,特别是有一腔的设计压力已是1.6MPa,还是定为一类,应该为二类。
2.管板本身具有凸肩与圆筒(或封头)对接连接时,没有采用锻件,采用了板材。
3.管板采用锻件时,级别不正确。
4.管程、壳程的进出口温度调反。
5.水压试验的压力不正确,管程与壳程对调了。
6.结构上未设置放气口或排液口。
7.F型、S型位置安放错误,应对调,并注意是热膨胀型还是冷收缩型的长圆形孔的位置。
8.鞍座安放尺寸不正确,未按照GB151-1999P87执行。
9.CS、LAN制的焊有分程隔板的管箱未提出热处理要求,并且密封面应在热处理以后进行机加工。
10.设备法兰的公称压力等级不正确,紧固件选用不合理,密封面形式不对。
11.管法兰的公称压力等级不正确,密封面形式不对,紧固件选用不合理。
12.折流板缺口的方向不正确。
13.折流板间距不正确,太大,不符合最大无支撑跨距要求。
14.图纸上有非径向接管,但无非径向焊接节点图。
15.管板固定端未远离圆筒焊有防冲板的接管端,圆筒组装困难。
16.图样上进出口与管口表不一致,介质没有按逆向进出。
17.甲型法兰或乙型法兰与圆筒组焊的C 缝没有提无损检测的要求。
18.采用乙型法兰时,未设置法兰短节。
19.乙型法兰短节与圆筒不等厚焊接未按JB/T4700—2000要求进行削边处理。
20.采用长颈对焊法兰时,法兰与圆筒不等厚焊接未按JB/T4700—2000要求进行处理。
21.对长颈对焊法兰,应注意:当工作压力大于或等于0.8倍标准中规定的最大允许工作压力时,法兰与圆筒的对接焊缝必须进行100%的RT或UT,合格级别为RTⅡ级、UTⅠ级。
22.不锈钢换热器水压试验时,技术要求中没有提水质要求,控制水中的氯离子含量不超过25mg/l。
23.对带衬环的法兰(不锈钢与碳钢、低合金钢之间的焊接)焊接材料用错,未采用高铬镍焊条。
24.技术数据栏中可能会少一部分数据,如:管束级别等。
压力容器设计审图前提:是图样必须满足有关法律、法规及标准的要求关键点:(1)图纸的合法性,上类容器是否有设计资格印章,各级设计人员是否签署(2)选用标准的准确性及有效性(3)容器类别划分的正确性。
(4)设计参数是否确定。
(5)制造及验收标准。
(6)本公司制造的可行性(7)结构、选材是否符合有关法规。
(8)探伤比例、合格级别的正确性。
(9)安全附件的选用是否合适(10)耐压试验要求(11)热处理要求(12)表面及包装运输要求一、技术特性表:1.技术特性参数:容器分类要正确、换热面积、换热管的规格、程数、塔器(含立式容器)的地震烈度(卧式容器应注明地震烈度)、基本风压。
搅拌设备应核对减速机型号、电机功率、搅拌转速、电动机防爆等级,全容积(对储存液化石油气的储罐应注明装量系数)。
介质名称(有应力腐蚀的应注明介质的纯净度)、介质密度、介质的物性。
主要受压元件的材质及标准。
设备最大质量(与设计计算载荷有关)、设备净重、最大吊装质量、安全阀的开启压力、安全阀的型号、规格。
焊接材料、保温材料、保温厚度。
设计温度、工作温度:设计温度必要时应考虑环境温度。
设计压力、工作压力:设计压力应≥最高工作压力、试验压力(立置和卧置)、焊缝系数。
(1)装有安全阀的设计压力应≥安全阀的开启压力(2)装有爆破片的设计压力应≥爆破片的爆破压力(3)液化石油气储罐的设计压力符合《容规》要求腐蚀裕量:对有应力腐蚀的应腐蚀介质的限定含量。
对有时效性的材料应考虑介质的相容性,还应注明压力容器的使用年限。
介质为压缩空气、水蒸汽或水的碳素钢或低合金钢的,腐蚀裕量不小于1mm。
2.设计、制造、检验标准。
二、管口与支座方位:管口表该填写的,应填写齐全。
三、技术要求应参考《化工设备图样技术要求》进行审图:1.无损检测:(1)100%RT或UT:1(1)盛装极、高度危害介质容器;(2)采用气压或气液组合耐压试验的容器;(3)图样规定须100%检测的容器;(4)Pd≥1.6MPa的第III类容器;(5)Φ=1.0的;(6)Rm≥540MPa的低合金钢;(7)铁素体型不锈钢、其他Cr-Mo低合金钢;(8)设计温度<-40℃或焊接接头>25mm的低温容器;(9)奥氏体型不锈钢、碳素钢、Q345R、Q370R及其配套锻件的焊接接头厚度>30mm者;(10)MnMo(Ni/Nb)钢及其配套锻件的焊接接头厚度>20mm者;(11)15CrMoR、14CrMo1R、08Ni3DR、双相钢(奥氏体-铁素体不锈钢)及其配套锻件的焊接接头厚度>16mm3)焊缝交叉部位及如下部位:(1)先拼板后成形的凸形封头拼缝;(2)凡被补强圈、支座、垫板、内件等所覆盖的接头;(3)不另行补强的接管,以开孔中心为圆心,开孔直径范围内的焊接接头;(4)嵌入式接管与圆筒或封头的对接接头;(5)承受外载的DN≥250的接管与长颈法兰、接管与接管的对接接头。
压力容器的正确设计是保证容器安全运行的基本环节。
在国内外,由于设计不当而发生破坏事故是屡见不鲜的。
美国某公司,由于设计方面的原因而导致的事故,占事故总数的18.3%。
国内,由于设计不当,或者没经过认真的设计计算而造成容器在运行中发生事故也是比较多的。
可见,压力容器的设计在保证其安全运行方面的重大作用。
压力容器设计就是根据给定的工艺设计条件,遵循现行的规范标准规定,在确保安全的前提下,经济、正确地选择材料,并进行结构、强(刚)度和密封设计。
结构设计主要是确定合理、经济的结构形式,并满足制造、检验、装配、运输和维修等要求;强(刚)度设计的内容主要是确定结构尺寸,满足强度或刚度及稳定性要求;密封设计主要是选择合适的密封结构和材料,保证密封性能良好。
一、压力容器设计的基本要求压力容器的设计要求在石油、化工产业的生产过程非常复杂,设备生产过程中任何设备出了事故都会影响产品质,或使生产无法继续进行,甚至会危及设备和人身的安全,造成事故和财产损失,因此石油化工使用的压力容器一般需要满足以下几个方面的要求: 1)保证完成工艺生产。
石油化工使用的压力容器必须能承担工艺过程所要求的压力、温度及具备工艺生产所要求的规格(直径、厚度、容积)和结构(开孔接管、密封等)。
2)运行完全可靠。
化工生产的物料往往具有强烈的腐蚀性、毒性,容易燃烧一起火灾,甚至发生爆炸等恶行事故。
压力容器工作时内部储存着一定的能量,一旦发生破坏,容器内部储存的能量将在极短的时间释放出来,具有极大的摧毁力。
3)预订的使用寿命。
影响石油化工用压力容器使用寿命的主要因素是化工物料对壳体结构材料的腐蚀,它会使容器壁厚减薄甚至烂穿,因此在设计容器时必须考虑附加腐蚀裕量来保证满足使用年限的要求。
4)制造、检验、操作和维修方便。
提出这一要求的目的,一方面是基本安全性的考虑,因为结构简单、易于制造和探伤的设备,其质量就容易得到保证,即使存在某些超标缺陷也能够准确地发现,便于及时消除;5)经济性。

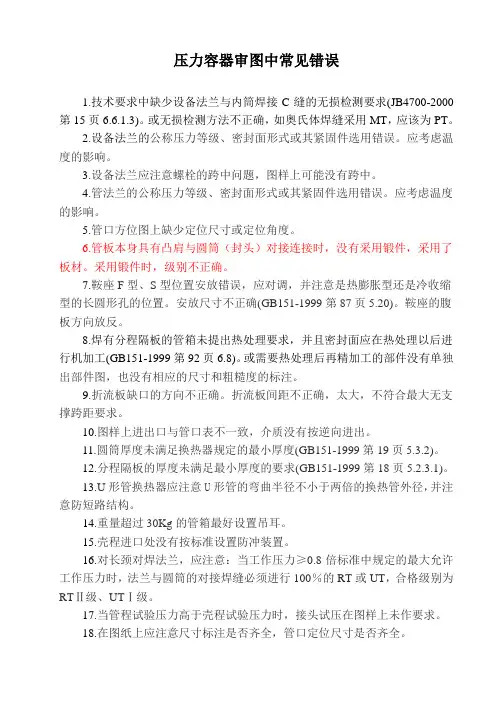

压力容器审图中常见错误1.技术要求中缺少设备法兰与内筒焊接C缝的无损检测要求(JB4700-2000第15页6.6.1.3)。
或无损检测方法不正确,如奥氏体焊缝采用MT,应该为PT。
2.设备法兰的公称压力等级、密封面形式或其紧固件选用错误。
应考虑温度的影响。
3.设备法兰应注意螺栓的跨中问题,图样上可能没有跨中。
4.管法兰的公称压力等级、密封面形式或其紧固件选用错误。
应考虑温度的影响。
5.管口方位图上缺少定位尺寸或定位角度。
6.管板本身具有凸肩与圆筒(封头)对接连接时,没有采用锻件,采用了板材。
采用锻件时,级别不正确。
7.鞍座F型、S型位置安放错误,应对调,并注意是热膨胀型还是冷收缩型的长圆形孔的位置。
安放尺寸不正确(GB151-1999第87页5.20)。
鞍座的腹板方向放反。
8.焊有分程隔板的管箱未提出热处理要求,并且密封面应在热处理以后进行机加工(GB151-1999第92页6.8)。
或需要热处理后再精加工的部件没有单独出部件图,也没有相应的尺寸和粗糙度的标注。
9.折流板缺口的方向不正确。
折流板间距不正确,太大,不符合最大无支撑跨距要求。
10.图样上进出口与管口表不一致,介质没有按逆向进出。
11.圆筒厚度未满足换热器规定的最小厚度(GB151-1999第19页5.3.2)。
12.分程隔板的厚度未满足最小厚度的要求(GB151-1999第18页5.2.3.1)。
13.U形管换热器应注意U形管的弯曲半径不小于两倍的换热管外径,并注意防短路结构。
14.重量超过30Kg的管箱最好设置吊耳。
15.壳程进口处没有按标准设置防冲装置。
16.对长颈对焊法兰,应注意:当工作压力≥0.8倍标准中规定的最大允许工作压力时,法兰与圆筒的对接焊缝必须进行100%的RT或UT,合格级别为RTⅡ级、UTⅠ级。
17.当管程试验压力高于壳程试验压力时,接头试压在图样上未作要求。
18.在图纸上应注意尺寸标注是否齐全,管口定位尺寸是否齐全。

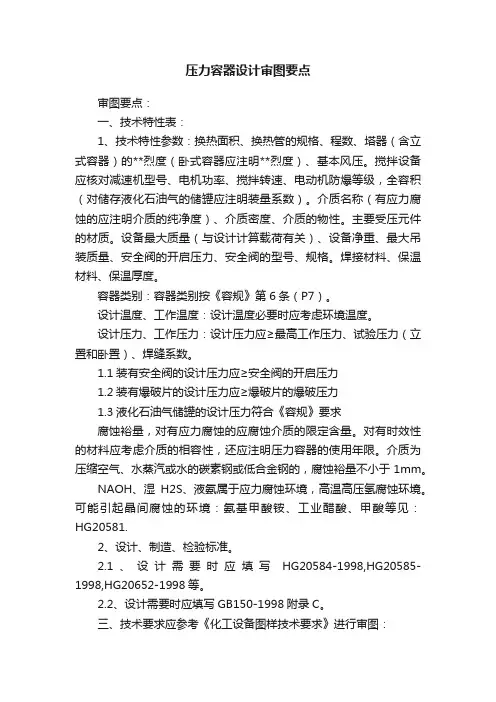

压力容器设计审图要点审图要点:一、技术特性表:1、技术特性参数:换热面积、换热管的规格、程数、塔器(含立式容器)的**烈度(卧式容器应注明**烈度)、基本风压。
搅拌设备应核对减速机型号、电机功率、搅拌转速、电动机防爆等级,全容积(对储存液化石油气的储罐应注明装量系数)。
介质名称(有应力腐蚀的应注明介质的纯净度)、介质密度、介质的物性。
主要受压元件的材质。
设备最大质量(与设计计算载荷有关)、设备净重、最大吊装质量、安全阀的开启压力、安全阀的型号、规格。
焊接材料、保温材料、保温厚度。
容器类别:容器类别按《容规》第6条(P7)。
设计温度、工作温度:设计温度必要时应考虑环境温度。
设计压力、工作压力:设计压力应≥最高工作压力、试验压力(立置和卧置)、焊缝系数。
1.1装有安全阀的设计压力应≥安全阀的开启压力1.2装有爆破片的设计压力应≥爆破片的爆破压力1.3液化石油气储罐的设计压力符合《容规》要求腐蚀裕量,对有应力腐蚀的应腐蚀介质的限定含量。
对有时效性的材料应考虑介质的相容性,还应注明压力容器的使用年限。
介质为压缩空气、水蒸汽或水的碳素钢或低合金钢的,腐蚀裕量不小于1mm。
NAOH、湿H2S、液氨属于应力腐蚀环境,高温高压氢腐蚀环境。
可能引起晶间腐蚀的环境:氨基甲酸铵、工业醋酸、甲酸等见:HG20581.2、设计、制造、检验标准。
2.1、设计需要时应填写HG20584-1998,HG20585-1998,HG20652-1998等。
2.2、设计需要时应填写GB150-1998附录C。
三、技术要求应参考《化工设备图样技术要求》进行审图:1、无损检测:1、100%射线或超声波检测《容规》第85条:p43页:符合下列情况之一时,压力容器的对接接头,必须进行全部射线或超声检测:1.GB150及GB151等标准中规定进行全部射线或超声检测的压力容器。
2.第三类压力容器。
3.第二压力容器中易燃介质的反应压力容器和储存压力容器。

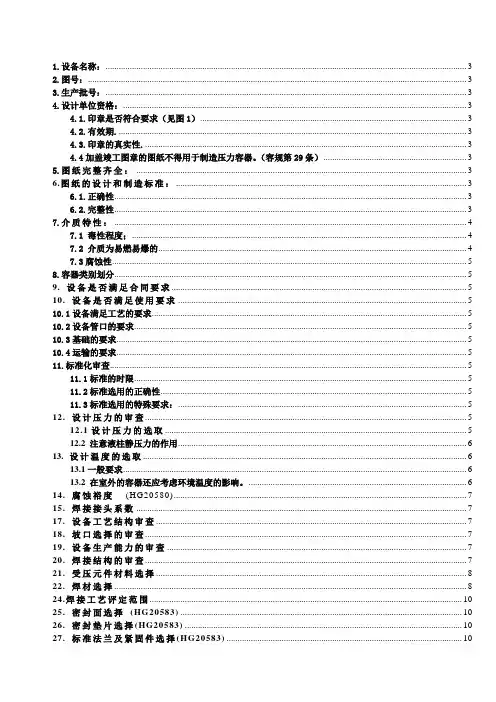

压力容器图样审核作业指导书1、目的:控制不合格的图纸不投产,早期发现设计中的工艺问题并及时解决,防止或减少生产中可能发生的重大技术问题,为编写制造工艺、预制关键设备和特殊工装,提出设计变更等作好准备工作。
2、范围:图样审核包括外来图样及本厂自行设计图样。
3、职责:工艺责任师负责图样审核。
审核依据相关法规、标准。
4、内容:(1)有效性审查图样审查设计单位是否具有法定的设计资格;产品图样(总图或装备图)上是否盖有单位资格印章(红章),设计部门资格印章中应注明设计单位名称、技术负责人姓名、压力容器设计单位批准书编号及批准日期,看日期是否在有效期内;设计总图或装配图上应有设计、校核、审核人员的签署,无设计资格单位设计的图样,按重新设计处理,图纸内容是否与合同一致。
否则不得安排生产。
(2)工艺性审查工艺性审查主要审查压力容器产品结构设计的制造加工的工艺性,根据压力容器类别的划分、制造、检验、验收、验收标准、探伤方法、探伤比例及合格级别、压力试验和致密性试验等的要求是否符合相关标准。
审查产品结构,材料选择、焊材及焊接接头的结构形式、加工工艺路线,包装是否符合相关标准。
此外,还要审查毛坯制备、机械加工、焊接要求、检验项目是否符合本组织的生产制作能力,能否达到设计图样及标准规范的规定。
审核记录见附表。
(3)完整性审查包括结构、尺寸及其配合、管口方位、明细表、技术要求、安全附件、铭牌等是否明确,符合标准。
5、方式:工艺性审查由工艺责任师负责,相关部门责任师分头进行过程中发现问题应填写“压力容器图样审核记录”。
审查合格后审查者应在工艺栏内签字,存在问题者返回设计部门修改后重新审查。
6、通过图纸审核提前发现设计中的工艺方面问题,技术解决防止或减少生产施工中可能发生的技术问题,预见生产施工中的机具设备的需要,提前为准备工装、卡具做好技术准备。
7、提供记录:压力容器图样审核记录。
前提:是图样必须满足有关法律、法规及标准的要求关键点:(1)图纸的合法性,上类容器是否有设计资格印章,各级设计人员是否签署(2)选用标准的准确性及有效性(3)容器类别划分的正确性。
(4)设计参数是否确定。
(5)制造及验收标准。
(6)本公司制造的可行性(7)结构、选材是否符合有关法规。
(8)探伤比例、合格级别的正确性。
(9)安全附件的选用是否合适(10)耐压试验要求(11)热处理要求(12)表面及包装运输要求一、技术特性表:1.技术特性参数:容器分类要正确、换热面积、换热管的规格、程数、塔器(含立式容器)的地震烈度(卧式容器应注明地震烈度)、基本风压。
搅拌设备应核对减速机型号、电机功率、搅拌转速、电动机防爆等级,全容积(对储存液化石油气的储罐应注明装量系数)。
介质名称(有应力腐蚀的应注明介质的纯净度)、介质密度、介质的物性。
主要受压元件的材质及标准。
设备最大质量(与设计计算载荷有关)、设备净重、最大吊装质量、安全阀的开启压力、安全阀的型号、规格。
焊接材料、保温材料、保温厚度。
设计温度、工作温度:设计温度必要时应考虑环境温度。
设计压力、工作压力:设计压力应≥最高工作压力、试验压力(立置和卧置)、焊缝系数。
(1)装有安全阀的设计压力应≥安全阀的开启压力(2)装有爆破片的设计压力应≥爆破片的爆破压力(3)液化石油气储罐的设计压力符合《容规》要求腐蚀裕量:对有应力腐蚀的应腐蚀介质的限定含量。
对有时效性的材料应考虑介质的相容性,还应注明压力容器的使用年限。
介质为压缩空气、水蒸汽或水的碳素钢或低合金钢的,腐蚀裕量不小于1mm。
2.设计、制造、检验标准。
二、管口与支座方位:管口表该填写的,应填写齐全。
三、技术要求应参考《化工设备图样技术要求》进行审图:1.无损检测:(1)100%RT或UT:1(1)盛装极、高度危害介质容器;(2)采用气压或气液组合耐压试验的容器;(3)图样规定须100%检测的容器;(4)Pd≥1.6MPa的第III类容器;(5)Φ=1.0的;(6)Rm≥540MPa的低合金钢;(7)铁素体型不锈钢、其他Cr-Mo低合金钢;(8)设计温度<-40℃或焊接接头>25mm的低温容器;(9)奥氏体型不锈钢、碳素钢、Q345R、Q370R及其配套锻件的焊接接头厚度>30mm者;(10)MnMo(Ni/Nb)钢及其配套锻件的焊接接头厚度>20mm者;(11)15CrMoR、14CrMo1R、08Ni3DR、双相钢(奥氏体-铁素体不锈钢)及其配套锻件的焊接接头厚度>16mm3)焊缝交叉部位及如下部位:(1)先拼板后成形的凸形封头拼缝;(2)凡被补强圈、支座、垫板、内件等所覆盖的接头;(3)不另行补强的接管,以开孔中心为圆心,开孔直径范围内的焊接接头;(4)嵌入式接管与圆筒或封头的对接接头;250的接管与长颈法兰、接管与接管的对接接头。

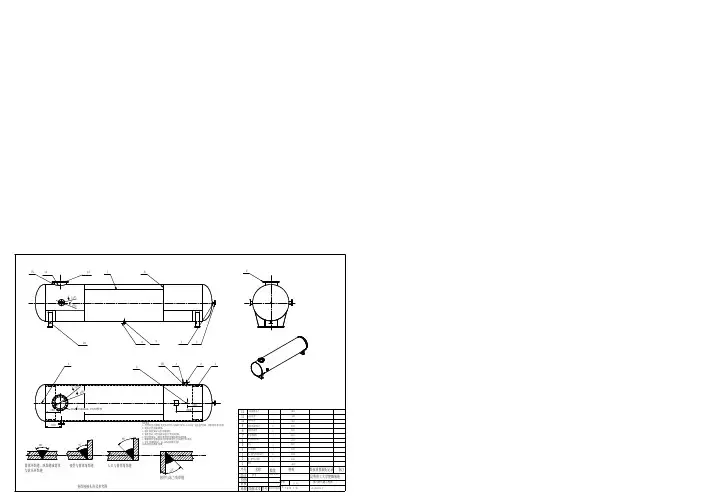

压 力 容 器 识 图根据我们目前施工所接触的项目,压力容器图纸的结构有两大类:一种为通用的图纸结构、另一种为除氧器、水箱图纸结构。
一.一般压力容器图纸结构:图纸分为材料表、设备参数表、管口参数表、技术说明、主视图、管口方位图、节点图/剖面图等几部分。
不同的图纸还有一些附加的说明。
图纸有时只有一张,大部分压力容器的图纸分为总图、详图、重复利用图。
有些还带有额外的技术说明对图纸的要求进行解释、补充。
我们只有完整的阅读了这些技术要求、说明后,才能准确的施工。
1材料表:件号 2.名称 3.数量 4.规格 5.材质 6.单重 7.总重 8.标准号或图号 9.备注1.1件号的划分在很多的工艺文件上都会出现件号。
件号的含义:如件3-1-2该部件的尺寸、形状可以在总图的标注中找出,1.2名称根据各部件在设备的位置、用途所命名的部件名称。
1.3数量表示该部件在整个设备中所需要制作的个数.应该注意的是,如果部件存在详图,在详图中,此部件又由许多零部件组成.这些详图中的零部件的数量应该为在详图中的数量与总图中总件号数量的乘积.试举例1.4规格有板材规格、型材规格、外购件规格。
板材规格为厚度,有些包含下料尺寸。
需要注意的是:经常会出现料表中规格与图纸中的标注规格不符的现象发生。
1.5材质单一的零部件为1种材质,组合件代表有至少两种材质组成的部件。
板材:容器板、普板、不锈钢、复合板型材:20、16Mn、Q235系列法兰、锻件接管:20,20II,16MnII……1.6单重、总重部件的重量1.7标准号或图号栏1.7.1外购件材料如法兰 常用法兰标准有锻件接管和接管法兰 一般配详图或重复利用标准图,重复利用标准图属于设计院标准。
封头 JB/T4746-2002对封头尺寸、焊接、无损检测等的要求螺栓、螺母、缠绕垫片1.7.2零部件补强圈 JB/T4736-2002 包括补强圈的制造要求、补强圈的内外径。
保温支撑圈 一般为设计院标准。
前提:是图样必须满足有关法律、法规及标准的要求关键点:(1)图纸的合法性,上类容器是否有设计资格印章,各级设计人员是否签署(2)选用标准的准确性及有效性(3)容器类别划分的正确性。
(4)设计参数是否确定。
(5)制造及验收标准。
(6)本公司制造的可行性(7)结构、选材是否符合有关法规。
(8)探伤比例、合格级别的正确性。
(9)安全附件的选用是否合适(10)耐压试验要求(11)热处理要求(12)表面及包装运输要求一、技术特性表:1.技术特性参数:容器分类要正确、换热面积、换热管的规格、程数、塔器(含立式容器)的地震烈度(卧式容器应注明地震烈度)、基本风压。
搅拌设备应核对减速机型号、电机功率、搅拌转速、电动机防爆等级,全容积(对储存液化石油气的储罐应注明装量系数)。
介质名称(有应力腐蚀的应注明介质的纯净度)、介质密度、介质的物性。
主要受压元件的材质及标准。
设备最大质量(与设计计算载荷有关)、设备净重、最大吊装质量、安全阀的开启压力、安全阀的型号、规格。
焊接材料、保温材料、保温厚度。
设计温度、工作温度:设计温度必要时应考虑环境温度。
设计压力、工作压力:设计压力应≥最高工作压力、试验压力(立置和卧置)、焊缝系数。
(1)装有安全阀的设计压力应≥安全阀的开启压力(2)装有爆破片的设计压力应≥爆破片的爆破压力(3)液化石油气储罐的设计压力符合《容规》要求腐蚀裕量:对有应力腐蚀的应腐蚀介质的限定含量。
对有时效性的材料应考虑介质的相容性,还应注明压力容器的使用年限。
介质为压缩空气、水蒸汽或水的碳素钢或低合金钢的,腐蚀裕量不小于1mm。
2.设计、制造、检验标准。
二、管口与支座方位:管口表该填写的,应填写齐全。
三、技术要求应参考《化工设备图样技术要求》进行审图:1.无损检测:(1)100%RT或UT:1(1)盛装极、高度危害介质容器;(2)采用气压或气液组合耐压试验的容器;(3)图样规定须100%检测的容器;(4)Pd≥1.6MPa的第III类容器;(5)Φ=1.0的;第 3 页(6)Rm ≥540MPa 的低合金钢;(7)铁素体型不锈钢、其他Cr-Mo 低合金钢;(8)设计温度<-40℃或焊接接头>25mm 的低温容器;(9)奥氏体型不锈钢、碳素钢、Q345R 、Q370R 及其配套锻件的焊接接头厚度>30mm 者;(10)MnMo(Ni/Nb)钢及其配套锻件的焊接接头厚度>20mm 者;(11)15CrMoR 、14CrMo1R 、08Ni3DR 、双相钢(奥氏体-铁素体不锈钢)及其配套锻件的焊接接头厚度>16mm3)焊缝交叉部位及如下部位:(1)先拼板后成形的凸形封头拼缝;(2)凡被补强圈、支座、垫板、内件等所覆盖的接头;(3)不另行补强的接管,以开孔中心为圆心,开孔直径范围内的焊接接头;(4)嵌入式接管与圆筒或封头的对接接头;(5)承受外载的DN≥250的接管与长颈法兰、接管与接管的对接接头。
4)使用后需要但无法进行内部检验的容器,A 、B 类接头须100%RT 或5)操作压力P ≥0.8Pw 时,高颈法兰与圆筒对接接头须100%RT 或UT 且对接处Φ=1.0(引设计制造问题200问)6)补强圈拼焊缝是否100%RT ,由设计者根据产品标准进行规定。
(引TSG问题4-45)(2)局部RT或UT:1)除GB150.4-10.3.1要求100%RT或UT外的A、B2)按设计文件规定:DN<250的接管与接管、接管与高颈法兰的对接接头。
气体保护焊打底:DN≤800的圆筒与封头最后一道环焊缝,当采用不带垫板的单面对焊且无法进行RT或UT时,允许不作RT或UT(3)MT(C.S.)/PT(表面检测):1)①须100%RT或UT(设计温度<-40℃或接头厚度>25mm)的低温容器所有焊接接头、缺陷修磨或补焊处和割痕表面;②异接钢为、再热或延迟裂纹倾向的接头;③钢材δ>20的奥氏体不锈钢、双相钢的对接和角接接头;④要求局部RT或UT的凸形封头拼缝;⑤设计文件要求进行检测的接管角焊缝;⑥Rm≥540MPa及Cr-Mo低合金钢容器的缺陷修磨或补焊处和割痕表面;⑦凡属Rm≥540MPa的低合金钢、其他Cr-Mo低合金钢、铁素体不锈钢、双相钢和图样规定须100%检测的容器的C、D、E类接头;⑧要求100%RT 或UT的容器上DN<250的接管与接管、接管与高颈法兰的对接接头;⑨堆2)Rm≥540MPa及Cr-Mo低合金钢坡口:MT-I(依3)DN>M36螺柱:MT/PT-I(依2.材料的特殊要求:主要受压元件应在特性表中注明注全。
有特殊要求的应提出供货状态及试验要求。
NAOH、湿H2S、液氨属于应力腐蚀环境,高温高压氢腐蚀环境。
可能引起晶间腐蚀的环境:氨基甲酸铵、工业醋酸、甲酸等见:HG20581.3.压力试验:有泄漏危机容器安全(如衬里设备)和正常操作的应提出气密性试验要求。
(1)夹套容器应注明试压顺序及试验压差(2)奥氏体不锈钢设备应注明水质要求。
4.热处理要求:5.结构设计要求及其余(1)对于低温容器、按疲劳设计的容器及有应力腐蚀的、高强钢制造的设备接管的端部倒圆、角焊缝等应打磨光滑过渡。
(2)由于结构原因不能进行内部检查的,应注明计算厚度、使用中定期检验和耐压试验的要求。
(3)装有触媒的反应容器和装有充填物的大型压力容器应注明使用过程中定期检验的技术要求。
(4)铭牌位置、吊耳、吊柱(5)是否需要安装接地板(6)必要时应设置排气口和排净口。
(7)是否需要装防冲档板,防旋涡板。
(8)在下述情况下必须采用爆破片装置:a、压力快速增长,b、对密封有更高要求c、容器内物料会导致安全阀失效d、安全阀不适用的其他情第 5 页况。
(9)角焊缝按GB985-88中的规定。
四、图样、焊接节点图及尺寸审查五、明细表设计盛装液化石油气的储存容器,应参照行业标准HG20592~20635的规定,选取压力等级高于设计压力的管法兰、垫片和紧固件。
使用法兰连接的第一个法兰密封面,应采用高颈对焊法兰、金属缠绕垫片(带外环)和高强度螺栓组合。
六、其余:1.换热器的特殊要求:(1)壳程介质为间隙腐蚀的应至少为贴胀(2)立式换热器膨胀节的设计位置及上管头是否应与管板平齐,卧式换热器滑动端的设计位置。
(3)管箱是否需要热处理?(4)换热器如果管程试验压力高于壳程的应提出管头的检查方法:如氨渗漏。
(5)设计温度≥300℃的接管法兰应采用对焊法兰。
(6)注明管板与换热管的连接形式(强度焊、强度胀、密封焊加强度胀、强度焊加贴胀、强度胀加强度焊)。
(7)换热管的精度、标准号,管束的精度等级。
(8)折流板的缺口分布方向。
(9)对CS制的压力容器有应力腐蚀的U形管冷弯成形后应进行消除应力热处理。
对奥氏体不锈钢在冷弯后不能满足晶间腐蚀倾向试验要求的应进行固溶处理或稳定化处理。
(10)容器(卧式、储存设备)特殊要求:2.搅拌容器(含夹套容器及反应)特殊要求:(1)当搅拌轴的转速高于rmp时应提出静平衡的要求。
(2)介质为高度危害或极度危害应采用机械密封,机械密封应提出允许的泄漏量。
(3)提出试运转的要求(4)搅拌器应该为可拆卸结构,尺寸应保证从人孔方便拿出(5)密封处径向跳动量要求,轴的轴向跳动量,搅拌轴下端的摆动量。
(6)搅拌轴的旋转方向(7)搅拌轴的密封要求3.塔设备特殊要求(1)设备吊耳与设备的连接焊缝应进行MT或PT。
(2)裙座与封头连接的焊缝。
(3)裙座的筒体材料应按受压元件考虑。
(4)当塔式容器下封头的设计温度≥400℃时,在裙座上部与封头间应设置隔气圈。
(5)塔板类型/塔板数、填料高度应在图样中注明。
设计、制造、安装问题一、管口方位1.管口方位图包含的内容(依设备的不同来选取):第 7 页(1)所有的管口(接管、人孔、手孔、灯孔、视镜口等);(2)裙座上所有的开孔;(3)吊耳、吊柱方位(对上吊耳和下吊耳方位要相差90º);(4)地脚螺栓方位;(5)塔板安装方位,支撑梁的方位;(6)采用耳架支座时导向板方位(对塔设备而言);(7)换热器折流板方位(左右、上下缺口);(8)换热器的放净口、排气口(这点经常被遗漏)。
2.方位图审核要点:(1)必要时计算两孔间距(弧线)是否满足;(2)两相邻管口法兰不能碰撞;(3)管口应避开支座、支腿;(4)卧式容器下面的管子注意不能与基础相碰;(5)管口和平台注意不要产生干涉;(6)立式储罐如带有泡沫缓冲管(易爆介质时),则缓冲管周边不能有任何的开孔接管管口对着它;(7)地脚螺栓与裙座上引出的管子要避开;(8)塔顶吊杆与吊绳,吊绳应伸出平台支撑梁最外层400mm;(9)塔设备上吊耳和下吊耳方位要相差90º,也可以有2个下吊耳。
二、材料代用1.代用原则:在材料相同相近的范畴内,一般可同意施工方以厚代薄、以高强度钢代替低强度钢,但具体要看情况。
如,换热管则不可以厚代薄;碳钢管子不可用CrMo钢管(因其要求焊后热处理,要求比较高)。
2.代用要求:(1)代用钢材宜与被代用钢材有相同或相近的化学成分、交货状态、检验项目,、性能指标;(2)代用钢材的强度、塑性、韧性、化学成份和耐腐蚀性对设计条件(压力、温度、介质和结构)的适应性;(3)代用钢材对工艺的试用性:可焊性、可锻性、可铸性、可切削性及冷热冲压性能等,其中最重要的是焊接性能和压力加工性能。
三、设备法兰、管法兰和垫片选用注意事项:1.应注意法兰使用温度下的许用应力;2.应注意垫片使用范围:内部垫片不宜用非金属垫片;3.注意法兰的计算时未扣除C2的。
浮头法兰要扣除双面的C2;4.注意欧标和美标的表示型式不一样;5.管法兰密封面型式与等级压力必须匹配;6.如需在法兰盖上开孔,往往需要进行强度校核,不能随便了事;7.大于300摄氏度,法兰不选SO,用WN;8.管箱法兰的选用要大一点,不要太扣;9.浮头法兰垫片宜采用标准,不要另出图;10.不宜使用石棉橡胶板垫片;四、试压:1.水压用气压代时,严格按照容规,不可随意;2.盛装易爆介质的在用容器,必须进行彻底的吹扫,才能打气试压;3.很多业主都会询问制造厂关于试压用水的问题,主要是考虑自来水(基本上都是用自来水)中的氯离子含量,严格的甚至还需要检测报告的。
第 9 页五、关于钢材的碳当量:(%)144540624VMCNMSCC oriniq++++++=1.有H2S腐蚀的情况,必须提出控制碳当量Cq;2.对硬度要提高监测的频度,压低硬度指标HV(10)来保证材料的焊接性能;3.当用户提出碳当量Cq≥0.45%时,不宜焊接,这点不可让步。
六、其它注意事项:1.承受外载荷的情况时,要进行应力核算,以保证强度和刚度;2.低温容器记得加垫板;3.球壳注意不能拼焊,容器法兰可以拼焊;4.高压容器螺栓计算注意不是根径,要选光杆直径;5.全焊透的适用场合:易爆、III类、低温。
