LED灯具老化测试操作规程

老化测试仪操作规程 1 / 1名称老化测试仪操作规程 仪器，设施仪器，设施操作规程文件编号 版本 0 SWISA008017 老化测试仪操作规程 一、 装机步骤：1、 把标记灯火应急电源，电源线棕（红、黑）和（蓝、白）分别夹在上下夹孔里。

2、 带插头的灯具，插上的灯具即可，为了安全应由专人负责推行操作二、 控制箱时间程序设定：1、 第一把红色开关打到“ 0”地点上（即可封闭） 。

2、 而后调理（从左到右）第一个计数器，设定 0010x1 表示为 10x1 次，第二个计数器，设定为 0400 或 040（表示为 40s ）；第三个计数器，设定为 0100 或 010（表示为 10s ）；第四个计数器，设定为 1800（表示为 18h ）；第五个计数器，设定为 130（表示为 90min ）；上述表示为第一步：充电 40s → 10s 放电循环 10 次；第二步充电 18h → 90min 放电→完成报警。

3、 封闭开关，而后翻开开关，设定数据不变，从头开始计时，假如需要从头设定，应封闭开关按上述操作即可。

三、 注意事项：1、 老化区内不得有易燃物、易爆物件寄存。

2、 保持区内洁净卫生，有条有序。

3、 按期检查夹线用具，控制箱内开关、沟通接触器能否松动打火现象，指示能否亮等，不良状况，应急时解决，保证正常使用（假如不可以解决的问题，请通知电工或技术人员解决）。

4、 洁净时，请先封闭电源，防备触电事故发生。

5、 保持长久通风状态，特别是控制箱上不要放易燃物件，为了防火，区内应搁置灭火器。

6、 应依据产品放电时间要求，在第二步的放电状态时，测试员对放电时间进行追踪记录，达到放电时间要求才能判断合格，不然不合格。

拟订 同意 页码 1/1。

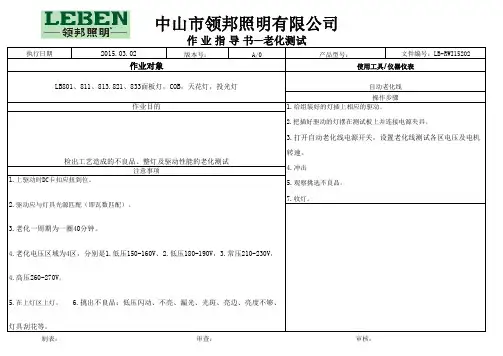

版本号：A/0产品型号：LB801、811、813.821、833面板灯，COB，天花灯，投光灯
作业目的检出工艺造成的不良品、整灯及驱动性能的老化测试
制表： 审查： 审核：操作步骤1.给组装好的灯插上相应的驱动。

2.把插好驱动的灯摆在测试板上并连接电源夹具。

3.打开自动老化线电源开关，设置老化线测试各区电压及电机
转速。

4.冲击
5.观察挑选不良品。

7.收灯。

注意事项中山市领邦照明有限公司
执行日期2015.03.02文件编号：LB-RWI15202
1.上驱动时DC卡扣应扭到位。

2.驱动应与灯具光源匹配（即瓦数匹配）。

3.老化一周期为一圈40分钟。

4.老化电压区域为4区，分别是1.低压150-160V、2.低压180-190V，3.常压210-230V，
4.高压260-270V 。

5.在上灯区上灯。

6.挑出不良品：低压闪动、不亮、漏光、光斑、亮边、亮度不够、
灯具刮花等。

作业对象使用工具/仪器仪表
自动老化线。

v1.0 可编辑可修改 1.目的：为了保证老化测试台的正确使用、使用者的安全，以及被测试产品是否符合规定的要求，特制订本操作指引。

2.范围：本公司LED 车间老化测试台。

3.仪器视图：4.使用方法及操作步骤此老化测试台可对我司生产的所有型号规格LED 灯具、电子镇流器进行老化冲击测试。

打开电源总闸，将电源钥匙插入电源开关孔，扭动接通电源，显示屏数码管点亮，此时打开操作台下方机箱，对电压进行调整（低压调整为180±5V,常压为220±5V ，高压为250±5V ），调节电压时，可根据电压显示框数据进行判定。

液晶操作框设置步骤序号 文字说明 图片显示点击右侧画面窗口中的“进入操作系统”。

点击右侧画面窗口中的“A 台老化操作”。

分别按附表中的参数要求进行设定，然后点击“老化监控画面”，点击A 台老化关。

所有参数设定后，点击进入老化监控画面，点击”A 台老化关”。

老化台 电压显示框 液晶操作框 老化指示灯将被测试LED灯具驱动输入线插入老化台相应的插孔内，注意每个被测灯具之间的间距，避免灯具外观件刮花。

点击液晶操作框内“A台老化开”，此时老化台灯具点亮，点击进入老化监控画面，对整个老化过程进行监控。

老化过程中，操作人员需对整批灯具是否有死灯、频闪、色温差、不通电、杂音、单个灯珠不良等异常进行全检并记录；老化结束，操作人员看到操作台顶部指示灯红色报警后，将老化台电源关闭，将测试完灯具取出并转移至下工序。

5.仪器点检方法用万用表对老化电压进行校验。

用秒表对老化时跳转时间进行校验。

每次使用前都需校验，并将校样结果填写与《检测仪器校验记录》。

6.注意事项本仪器操作人员必须熟悉该设备各项性能及操作要求，非本岗位人员严禁操作。

仪器测试完或排除故障需打开仪器时,应将电源开关置于OFF,并拔下电源插头。

测试出的不良品需进行隔离放置并标示，不良品数量超过5％时需及时反馈与IPQC 或车间主管，以便异常得到及时处理。

3.1.7老化测试员应做好工作区域之“6S”工作,保持通道畅通,整洁.
3.1.8老化测试人员在亮灯后,须佩戴墨镜,防止强光刺激,影响视力.
3.1.9老化测试总功率不可超过变压器负载功率.
3.2作业规定
3.2.1老化测试员根据生产要求,开“领料单”到仓库领取光管和相应镇流器,并运至测试室摆放整齐,以备老化.
190V
3分钟
270V
20分钟
270V
3分钟
240V
5分钟
120V
100V
3分钟
140V
20分钟
140V
3分钟
120V
5分钟
备注:冲击按开45秒,关15秒进行.
4参考文件:
4.1单相接触变压器《使用说明书》
4.2单相分段器《使用说明书》
4.3单相电参数综合测试仪《使用说明书》
修改记录
条 款 号
更改单号
生效日期
编 制:
审 核:
批 准:
20年月日发布
20年月日实施
3.2.5装上镇流器后,接通电源置于ON状态,通电后目视光管及镇流器效果.不亮灯、黑头、炸板、漏气、色温偏差等异常，应停机更换镇流器或光管再进行老化测试.
3.2.6老化完成后,光管和镇压流器须装箱放整齐,合格品及不良品标识清楚,做好记录,合格品需开“入仓单”,不良品需开“退料单”一并缴库.如生产线交付老化的,直接交付相关人员.
1 目的
指导老化测试检验工作，确保镇流器、光管性能满足品质要求。
2 范围
属电气可靠性测试，适用于荧光灯镇流器、光管老化作业。
3 工作流程
3.1安全规定。
3.1.1老化测试员应具备基本电气常识，上岗前进行培训，培训合格后方可上岗作业。

LED灯具淋雨老化操作指引LED灯具在使用过程中，经常会遇到雨水的侵蚀，这样就会导致灯具的老化和损坏。

为了延长LED灯具的寿命并保证其正常运行，特别是在雨季来临之前，进行灯具淋雨老化操作非常重要。

以下是一份LED灯具淋雨老化操作指引，供参考：1.灯具选择：选择防水等级高的灯具。

一般来说，IP65以上的灯具才能较好地防水。

在购买灯具时要注意选择适合户外环境使用的防水灯具。

2.灯具安装：确保灯具安装稳固，不易受到外力的干扰。

安装灯具时要严格按照操作手册进行，确保所有连接部位都牢固可靠。

3.准备工作：在进行淋雨老化操作之前，首先要将电源断开，确保工作环境的安全。

4.淋水测试：在操作之前，进行一次淋水测试，以确保灯具的防水性能。

将灯具放入一个水箱中，然后打开水源，让灯具受到持续的水流冲击。

观察灯具是否有渗水现象，并检查灯具的外壳是否有漏水或破损的情况。

5.灯具布置：将需要进行淋雨老化的LED灯具均匀分布在淋浴区域，并保持灯具之间的间距，避免相互遮挡。

6.淋雨操作：打开水源，让水流以适中的速度冲击着灯具。

根据实际情况，可以适当调节水流的强弱，但不宜过大，以免对灯具造成损坏。

7.操作时间：根据实际需求，设置合理的操作时间。

一般来说，淋雨老化时间至少为2小时，可以根据灯具自身的防水等级和使用环境的要求进行延长。

8.观察记录：在淋雨老化过程中，要认真观察灯具的工作状态。

特别关注灯具的亮度是否稳定，是否有闪烁、闪光等异常情况。

同时，注意观察灯具的外壳是否有起雾、结露等现象。

9.操作结束：淋雨老化操作结束后，关闭水源，并将灯具晾干。

在重新使用之前，需要确保灯具完全干燥，以免影响灯具的正常工作。

10.记录整理：对淋雨老化操作的各项参数、观察记录等进行整理和归档，以备后续参考。

通过进行LED灯具的淋雨老化操作，可以有效地检验和验证灯具的防水性能，同时也可以发现并解决潜在的问题，保证灯具在户外环境中的正常运行。

但需要注意的是，在进行淋雨老化操作时要严格按照操作指引进行，确保操作的安全性。

L E D灯具的老化测试流程一、目的规范LED灯具老化测试流程;减少因操作不当而引起的灯具损坏;提高LED灯具老化测试效率;保证灯具品质;防止安全事故的发生..二、环境要求温度为20℃—35℃、湿度为55％—95％三、测试工具老化架要求老化架有直流电源和交流电源且供电安全接地四、老化测试方法4.1将半成品或浸水后的良品灯具放在老化架上;根据产品的输入电压接在相应的电源座上..4.2打开老化测试架的开关;根据不同的输入电压闭合对应的电源开关检查每个灯具是否已经点亮;同时保证灯具在老化过程中满功率工作..4.3老化测试的时间为24小时以上;灯具在老化过程中;对灯具进行不少于次的通、断电测试;每次通电20秒、断电20秒;在老化过程中每隔2小时要进行灯具震动..方法是用手拿起灯具在老化架上抖动几下或适当拍打老化时间内灯具不可出现死灯、暗灯、闪烁、偏色等不良现象..4.4老化根据不同灯具按不同程序进行老化;老化完成后;关闭各个老化测试架的开关;待灯具表面温度降低至常温后;将灯具从老化测试架取出;放在指定的地点等待下一工序使用..4.5在老化过程中如出现以上描述的不良现象应立即停止测试;将不良品从老化架取出并做好不良原因记录;不良品交维修部门进行处理..4.6老化人员每2小时做好老化记录表..4.7品质部IPCQ每2小时巡检一次老化架;检查正在进行老化测试的灯具是否正常;对老化异常的灯具进行标识;同时核对灯具老化的上架时间、下架时间;将老化异常记录在巡检记录表上;当老化异常比例超过3％;ＩＰＣＱ必须将异常将情况反应给品质主管..4．8带控制的灯具;必须按安装现场布线图老化;售后人员必须配合生产老化..五、安全作业注意事项5.1老化测试应由指定人员进行操作;操作过程中必须做好安全保护措施..5.2对AC220V输入的灯具在老化测试时灯具的接地线一定接;绝对不可不接地线进行测试..5.3在测试过程中必须时刻注意灯具状况;要由专人定时进行巡检..5.4上下架需抓紧灯具;防止灯具滑落砸伤人体..;。

灯具老化试验标准
本标准规定了灯具老化试验的各项要求和测试方法，以确保灯具在各种环境条件下能够正常工作并保持安全可靠。

本标准适用于各类灯具产品的老化试验。

1.温度测试
目的：评估灯具在高温、低温环境下的工作性能和稳定性。

测试方法：将灯具放置在温度试验箱中，设定高温（如50℃）和低温（如-20℃）环境，保持2小时后取出，检查灯具是否有异常现象，如破裂、变形、漏电等。

2.湿度测试
目的：评估灯具在潮湿环境下的工作性能和稳定性。

测试方法：将灯具放置在湿度试验箱中，设定湿度为90%，保持24小时后取出，检查灯具是否有异常现象，如锈蚀、漏电等。

3.耐久性测试
目的：评估灯具在使用寿命范围内的性能衰减和稳定性。

测试方法：按照灯具额定功率的1.2倍加载，连续开启、关闭灯具，以模拟实际使用中的开关寿命，检查灯具是否有故障或性能下降。

4.可靠性测试
目的：评估灯具在连续工作下的稳定性和可靠性。

测试方法：将灯具放置在高温高湿环境下，连续开启24小时，然后关闭2小时，重复此操作直到达到预定的时间或次数，检查灯具是否有故障或性能下降。

5.能效测试
目的：评估灯具的能源利用效率和使用经济性。

测试方法：按照相关标准进行功率测量和光通量测量，计算能效比，以评估灯具的节能性能。

6.安全性测试
目的：评估灯具在使用过程中的安全性能和防护能力。

测试方法：通过短路、过载等异常情况下的保护装置测试，以及防触电、防火等安全防护测试，以确保灯具在使用过程中的安全可靠性。

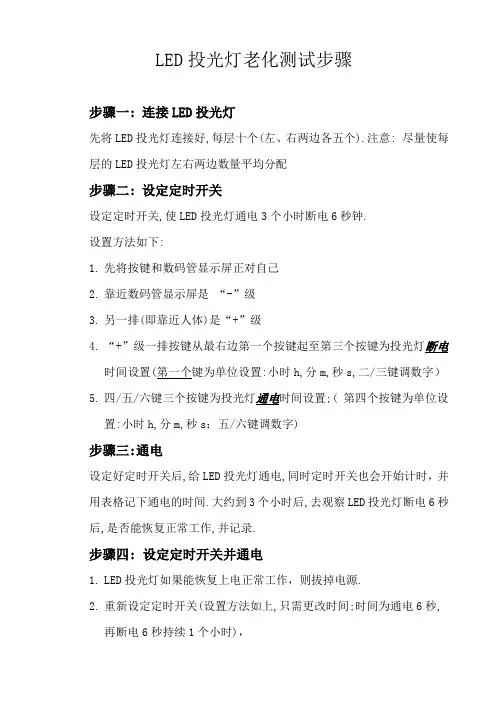

LED投光灯老化测试步骤步骤一:连接LED投光灯先将LED投光灯连接好,每层十个(左、右两边各五个).注意: 尽量使每层的LED投光灯左右两边数量平均分配步骤二:设定定时开关设定定时开关,使LED投光灯通电3个小时断电6秒钟.设置方法如下:1.先将按键和数码管显示屏正对自己2.靠近数码管显示屏是“-”级3.另一排(即靠近人体)是“+”级4.“+”级一排按键从最右边第一个按键起至第三个按键为投光灯断电时间设置(第一个键为单位设置:小时h,分m,秒s,二/三键调数字）5.四/五/六键三个按键为投光灯通电时间设置;( 第四个按键为单位设置:小时h,分m,秒s；五/六键调数字)步骤三:通电设定好定时开关后,给LED投光灯通电,同时定时开关也会开始计时，并用表格记下通电的时间.大约到3个小时后,去观察LED投光灯断电6秒后,是否能恢复正常工作,并记录.步骤四: 设定定时开关并通电1.LED投光灯如果能恢复上电正常工作，则拔掉电源.2.重新设定定时开关(设置方法如上,只需更改时间;时间为通电6秒,再断电6秒持续1个小时)，3.设定好定时开关后,插上电源使LED投光灯通电,同时用表格记录下通电的时间。

4.注意事项:1.LED投光灯在完成以上两个通电测试后,方可进行泡水测试:2.未能及时安排泡水测试灯具,必需继续通电3.在安排拿灯具的时候,请拿LED投光灯的提手步骤五:泡水测试时间为2小时,完成后, 检查LED投光灯是否进水,对于不进水的LED投光灯擦拭干净水后继续进行半个小时的点亮测试,半个小时后没有问题,则老化测试结束。

注：产品老化测试以时间为单位,分批次进行，不可在中途任意增加灯具进去。

2014/7/12。

三级文件页次老化线操作说明书技术文件产品说明书请在认真阅读本产品手册后再进展相关操作。

1.手册用途：本手册主要为用户供给可以正确使用和维护设备的相关指导和说明。

2.有效范围：本手册中所述内容只适用于老化线。

安全留意事项:1.把握柜四周严禁放置易燃物品，操作区域保持畅通，如有火灾发生要用干粉灭火器灭火。

2.接线前，请确认输入电源已切断，主回路电源与设备要求的额定电源是否全都。

三级文件页次3.对设备进展牢靠接地。

4.请勿触摸调压器的接线端子，端子上有高压电压以防触电。

5.运行中请勿拆卸传动部格外罩，以防意外发生。

6.非专业技术员请勿进展保养、检查工作。

7.老化线灯座通电后存在沟通高压电压，操作时手不能接触在灯座的金属片上，以防触电。

正常作业请在无电作业区工作。

8.设备运行的正确方向为导电刷的顺向，切不行逆向运行。

9.操作员工应避开在不带防护状况下长时间注视点亮的产品，以防损坏眼睛。

10.如遇有不明故障，请准时联系供给商。

产品规格：1. 长 15000×宽 1600×高 600 ㎜2. 电源电压：220/380V 50Hz 90KVA3. 动力：1.5KW WPEO60-100#1:1500 减速机，电子变频无级调速。

三级文件页次设备组成：本设备由根本线体、载灯台车、导电槽轨、电控等四局部组成：1、根本线体：承受小滚子链条牵引输送，节距为 T=38.1 ㎜，动力配置为 1.5KW/220V 马达,减速机承受 WPEO60-100#1:1500,调速器承受变频无级调速(220V/1.5KW), 线速为V75 ～ 440mm/min 可调, 正常运行速度为140mm/min;2、载灯台车:承受台车载放待检测的产品,每个台车上可同时放置 40 支 T8 日光灯,全线承受紫铜导电块配置型不锈钢导电轨,接触良好牢靠,取、放灯便利、快捷.每个台车固定于牵引链条上,可自由取放.台车的电源为导电铜块通过刷擦导电轨不锈钢片实现,并配以单极DZ47-10A/1P 开关,如有电子组件烧坏或线体消灭漏电状况,单极开关会跳闸保护.3、导电轨:导电片承受不锈钢导电, 不锈钢底侧铺设一路环氧树脂绝缘板，保证了线体的良好绝缘性。

代 代 起 审 版 次 修 改 第C版 第2次 发布日期 2013.5.15 实施日期 2014.04.08 修改实施 2014.04.0D/QW-PG-96 / 尹丽军 戴亚斟
2014.04.08

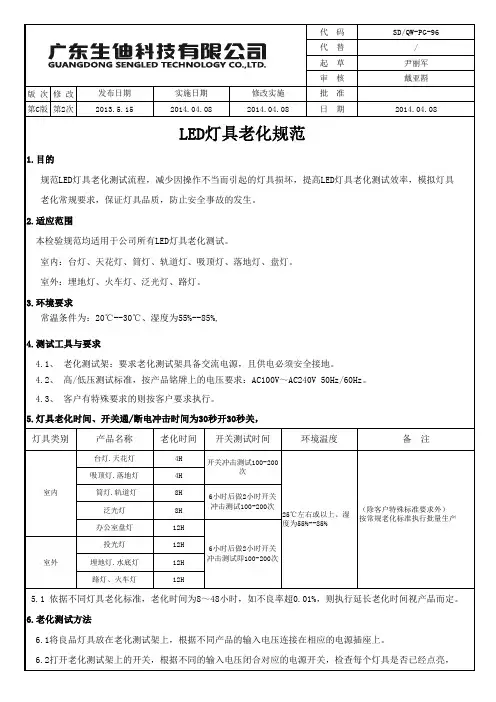

LED灯具老化规范
1.目的 规范LED灯具老化测试流程，减少因操作不当而引起的灯具损坏，提高LED灯具老化测试效率，模拟灯具 老化常规要求，保证灯具品质，防止安全事故的发生。 2.适应范围 本检验规范均适用于公司所有LED灯具老化测试。 室内：台灯、天花灯、筒灯、轨道灯、吸顶灯、落地灯、盘灯。 室外：埋地灯、火车灯、泛光灯、路灯。 3.环境要求 常温条件为：20℃--30℃、湿度为55%--85%, 4.测试工具与要求 4.1、 老化测试架：要求老化测试架具备交流电源，且供电必须安全接地。 4.2、 高/低压测试标准，按产品铭牌上的电压要求：AC100V～AC240V 50Hz/60Hz。 4.3、 客户有特殊要求的则按客户要求执行。 5.灯具老化时间、开关通/断电冲击时间为30秒开30秒关， 灯具类别 产品名称
同时保证灯具在老化过程中满载功率工作。 6.3老化测试的时间根据产品标准设置不同的老化时间，老化时间达到6小时后对灯具进行开关测试2小时， 30秒开30秒关，测试过程中的灯具不可以出现死灯、暗灯、闪灯、开关电源异音等不良现象。 6.4老化过程中生产部老化组成员，每隔1小时对老化架上的产品进行巡查，如出现不良现象应立即关闭电源， 将不良品从老化架取下，贴上标贴并注明不良原因、发生时间，并记录在老化报告上，不良品交品管部进行， 分析，品管部判定结果后移交维修组进行维修。 6.5品管部IPQC每2小时巡检抽查老化情况，查看灯具是否正常；同时核对产品上、下架时间，老化记录是否 异常情况，将巡检时间记录在老化报告表上。 6.6老化测试时间满足后，通知品管部IPQC检查老化时间是否满足标准时间，满足、IPQC在老化记录表上盖合 格章老化组方可关闭老化架电源，待产品温度降至常温后，将灯具从老化测试架取上取出，整齐摆放在站板 上，做好防护并标识老化状态，放到指定的地方等待下一工序使用。 6.7 成品老化功能性合格率目标为100%。 7.老化不良处理方法 7.1当批量老化不良率超过0.1%时，IPQC需要及时将异常情况反馈给QE工程师处理，并上报品管部经理， 同时通知车间对老化异常的产品标识隔离并延长老化时间，等待分析结果，再确定具体延长多少时间。 7.2当异常没有排除前，车间将原来产品老化的时间调整加严增加至1～2倍时间观察跟踪；异常排除后车间才 能恢复标准老化时间，IPQC需要全程跟踪改善后的老化状况及记录。 8.安全作业注意事项 8.1老化测试应由指定人员进行操作，操作过程中必须做好安全保护措施。 8.2对交流电源AC220V输入的调压器接地要求良好，并且被测的灯具功率必须在调压器的额定功率内，否则会 导致产生火灾。 8.3在测试过程中必须时刻注意灯具状况，由专业人员定时进行巡检。 8.4上下架需放置好灯具，防止灯具滑落砸伤人体。 8.5在上架老化前必须清楚被测产品的输入电压要求，否则会导致损坏产品或者产生火灾。 9.参考文件 《成品检验规范》 10.使用相关表单 《产品老化报告》 《异常联络单》 《纠正预防措施报告》

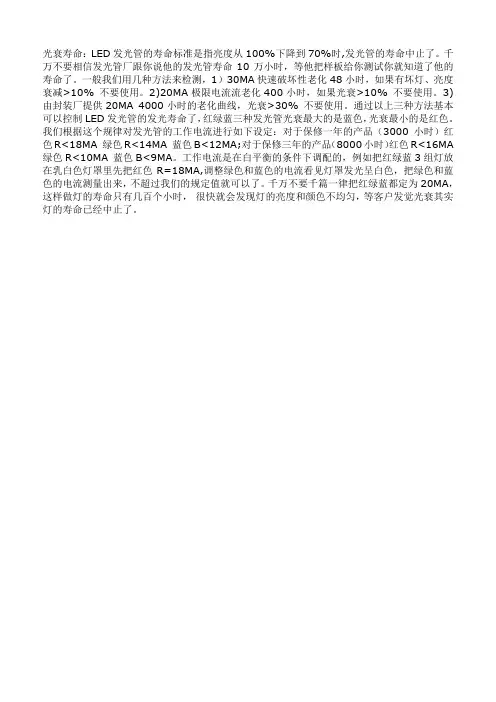

光衰寿命：LED发光管的寿命标准是指亮度从100%下降到70%时,发光管的寿命中止了。

千万不要相信发光管厂跟你说他的发光管寿命10万小时，等他把样板给你测试你就知道了他的寿命了。

一般我们用几种方法来检测，1）30MA快速破坏性老化48小时，如果有坏灯、亮度衰减>10% 不要使用。

2)20MA极限电流流老化400小时，如果光衰>10% 不要使用。

3)由封装厂提供20MA 4000小时的老化曲线，光衰>30% 不要使用。

通过以上三种方法基本可以控制LED发光管的发光寿命了，红绿蓝三种发光管光衰最大的是蓝色，光衰最小的是红色。

我们根据这个规律对发光管的工作电流进行如下设定：对于保修一年的产品（3000小时）红色R<18MA 绿色R<14MA 蓝色B<12MA;对于保修三年的产品（8000小时）红色R<16MA 绿色R<10MA 蓝色B<9MA。

工作电流是在白平衡的条件下调配的，例如把红绿蓝3组灯放在乳白色灯罩里先把红色R=18MA,调整绿色和蓝色的电流看见灯罩发光呈白色，把绿色和蓝色的电流测量出来，不超过我们的规定值就可以了。

千万不要千篇一律把红绿蓝都定为20MA，这样做灯的寿命只有几百个小时，很快就会发现灯的亮度和颜色不均匀，等客户发觉光衰其实灯的寿命已经中止了。

LED灯老化检测标准一、高温高压及其冲击测试：针对对象：LED灯具（含LEDDriver的成品灯具）参照标准：行业经验测试方法：1,将5款LED灯具放置在一个室温为60℃的房间；2,通过调压器将LED灯具的输入电压调为最大额定输入电压的1.1倍；3,接通电源，点灯24H,并观察灯具是否有损坏、材料受热变形等异常现象；4,点灯测试后，通过继电器控制灯具在此环境下进行冲击测试，测试设置为：点灯20s、熄灯20s,循环100次。

测试要求：A,灯具在经过高温高压测试后，不能发生表面脱漆、变色、开裂、材料变形等异常现象；B,灯具在经过冲击测试后，不能发生漏电、点灯不亮等电气异常现象。

二、低温低压及其冲击测试：针对对象：LED灯具（含LEDDriver的成品灯具）参照标准：行业经验测试方法：1,将5款LED灯具放置在一个-15℃的环境下；2,通过调压器将LED灯具的输入电压调为最小额定输入电压的0.9倍；3,接通电源，点灯24H,并观察灯具是否有损坏、材料受热变形等异常现象；4,点灯测试后，通过继电器控制灯具在此环境下进行冲击测试，测试设置为：点灯20s、熄灯20s,循环100次。

测试要求：A,灯具在经过低温低压测试后，不能发生表面脱漆、变色、开裂、材料变形等异常现象；B,灯具在经过冲击测试后，不能发生漏电、点灯不亮等电气异常现象。

三、常温常压冲击测试：针对对象：LED灯具（含LEDDriver的成品灯具）参照标准：行业经验测试方法：1,将5款LED灯具放置在一个室温为25℃的环境下；2,按LED灯具的额定输入电压接通电源点灯；3,通过继电器控制灯具在常温常压下进行冲击测试，测试设置为：点灯30s、熄灯30s,循环10000次。

测试要求：A,灯具在经过常温常压冲击测试后，不能发生漏电、点灯不亮等电气异常现象四、温度循环测试：针对对象：LED灯具（含LEDDriver的成品灯具）参照标准：行业经验测试方法：1,将5款LED灯具放置在一个测试箱，测试箱的温度可以调节温度变化速2,按LED灯具的额定输入电压接通电源点灯；3,测试箱的温度变化范围设置为从-10℃到50℃，温变速率为：大于1℃/min,但小于5℃/min;4,测试箱在高温和低温各保持0.5H,循环8次。

LED灯老化检测标准一、高温高压及其冲击测试：针对对象：LED灯具（含LEDDriver的成品灯具）参照标准：行业经验测试方法：1,将5款LED灯具放置在一个室温为60℃的房间；2,通过调压器将LED灯具的输入电压调为最大额定输入电压的1.1倍；3,接通电源，点灯24H,并观察灯具是否有损坏、材料受热变形等异常现象；4,点灯测试后，通过继电器控制灯具在此环境下进行冲击测试，测试设置为：点灯20s、熄灯20s,循环100次。

测试要求：A,灯具在经过高温高压测试后，不能发生表面脱漆、变色、开裂、材料变形等异常现象；B,灯具在经过冲击测试后，不能发生漏电、点灯不亮等电气异常现象。

二、低温低压及其冲击测试：针对对象：LED灯具（含LEDDriver的成品灯具）参照标准：行业经验测试方法：1,将5款LED灯具放置在一个-15℃的环境下；2,通过调压器将LED灯具的输入电压调为最小额定输入电压的0.9倍；3,接通电源，点灯24H,并观察灯具是否有损坏、材料受热变形等异常现象；4,点灯测试后，通过继电器控制灯具在此环境下进行冲击测试，测试设置为：点灯20s、熄灯20s,循环100次。

测试要求：A,灯具在经过低温低压测试后，不能发生表面脱漆、变色、开裂、材料变形等异常现象；B,灯具在经过冲击测试后，不能发生漏电、点灯不亮等电气异常现象。

三、常温常压冲击测试：针对对象：LED灯具（含LEDDriver的成品灯具）参照标准：行业经验测试方法：1,将5款LED灯具放置在一个室温为25℃的环境下；2,按LED灯具的额定输入电压接通电源点灯；3,通过继电器控制灯具在常温常压下进行冲击测试，测试设置为：点灯30s、熄灯30s,循环10000次。

测试要求：A,灯具在经过常温常压冲击测试后，不能发生漏电、点灯不亮等电气异常现象四、温度循环测试：针对对象：LED灯具（含LEDDriver的成品灯具）参照标准：行业经验测试方法：1,将5款LED灯具放置在一个测试箱，测试箱的温度可以调节温度变化速2,按LED灯具的额定输入电压接通电源点灯；3,测试箱的温度变化范围设置为从-10℃到50℃，温变速率为：大于1℃/min,但小于5℃/min;4,测试箱在高温和低温各保持0.5H,循环8次。

编号 JH-19
版次 1
页次 1/1
承认
确认
作成 张福海ຫໍສະໝຸດ 二.注意事项：1.老化时间根据工程给出的老化时间老化，注意操作安全防止烫死。 2.必须清楚老化的产品的一些重要参数，比如该产品的供电电压， 接线方式，和生产单号，老化数量和怎样安全作业。 3.现场老化标示清楚，老化前的产品和老化后的产品要严格区分， 老化记录表要认真详细填写，不得敷衍。 4.老化过程中的有问题及时反馈产品异常，温度很高，噪音，电流过低 过高有异味等。 晶恒电子科技
LED老化SOP
一.操作方法：
1.老化不同型号产品必须请工程人员高定好老化电源方可进行老化 2.老化的产品在通电前记录好老化的初始时间，老化数量，老化型号，客 代码。 3.老化进行时先小电流测试再大电流测试，80度时测试时间在40-60秒100度 时控制在10-15秒。 观察有无死灯，色差，虚焊，光衰，灯暗，焊接不良等现象。（如图1-1） 如不良现象要如实记录。 4.老化合格的产品须交老化报表到主管处确认批准后方可打包。 针对返修品

LOALED 老化检验标准文件编号：QD-2008002 版本号：V er.1.0编制：日期：2008-07-30审核：日期：2008-07-30批准：日期：2008-07-30生效日期：2008-08-01 受控状态：受控LED灯老化检测标准一、高温高压及其冲击测试：测试方法：1,将5款LED灯具放置在一个室温为60℃的房间；2,通过调压器将LED灯具的输入电压调为最大额定输入电压的1.1倍；3,接通电源，点灯24H,并观察灯具是否有损坏、材料受热变形等异常现象；4,点灯测试后，通过继电器控制灯具在此环境下进行冲击测试，测试设置为：点灯20s、熄灯20s,循环100次。

测试要求：A,灯具在经过高温高压测试后，不能发生表面脱漆、变色、开裂、材料变形等异常现象；B,灯具在经过冲击测试后，不能发生漏电、点灯不亮等电气异常现象。

二、低温低压及其冲击测试：测试方法：1,将5款LED灯具放置在一个-15℃的环境下；2,通过调压器将LED灯具的输入电压调为最小额定输入电压的0.9倍；3,接通电源，点灯24H,并观察灯具是否有损坏、材料受热变形等异常现象；4,点灯测试后，通过继电器控制灯具在此环境下进行冲击测试，测试设置为：点灯20s、熄灯20s,循环100次。

测试要求：A,灯具在经过低温低压测试后，不能发生表面脱漆、变色、开裂、材料变形等异常现象；B,灯具在经过冲击测试后，不能发生漏电、点灯不亮等电气异常现象。

三、常温常压冲击测试：测试方法：1,将5款LED灯具放置在一个室温为25℃的环境下；2,按LED灯具的额定输入电压接通电源点灯；3,通过继电器控制灯具在常温常压下进行冲击测试，测试设置为：点灯30s、熄灯30s,循环10000次。

测试要求：A,灯具在经过常温常压冲击测试后，不能发生漏电、点灯不亮等电气异常现象。

四、温度循环测试：测试方法：1,将5款LED灯具放置在一个测试箱，测试箱的温度可以调节温度变化速率；2,按LED灯具的额定输入电压接通电源点灯；3,测试箱的温度变化范围设置为从-10℃到50℃，温变速率为：大于1℃/min,但小于5℃/min;4,测试箱在高温和低温各保持0.5H,循环8次。

3.2.2 测试2室、3室、4室、5室
淋雨测试方法与测试1室测试方法一致，只需对应相应的控制开关和控制箱。
3.3老化测试
3.3.1测试1室
按下1室控制箱“停止”按钮，结束淋雨测试；检查灯具内腔是否有明显进水；如无化。
3.3.2测试2室
1．目的
指导测试员正确操作和规范操作方法，保证LED灯具淋雨老化操作过程安全。
2．适用范围：适用于测试员对灯具进行淋雨和老化测试的操作指引。
3．操作步骤：
3.1进入淋雨房前，请换上防滑鞋，保持淋雨房的干净整洁。
3.2淋雨测试
3.2.1测试1室
淋雨测试前先查看是否有灯具在老化测试，如果有灯具在老化测试，先关闭1室老化控制开关，以免淋雨测试中烧毁电源或灯具；再检查电气控制盒盒盖是否关严实，以防淋雨测试过程中溅起的水珠窜入电气控制盒内，避免下一步老化测试电源供电线路短路;此时还需注意1室控制箱两档开关“1”或“2”必须有一开关置“ON”状态，才能按“启动”开始淋雨测试，以免引发水管爆裂。
3.5.2再次按下淋雨测试“启动”按钮，路灯进入模拟实际状态下的淋雨、老化测试。
3.6测试结束后，关闭所有控制开关。
4.安全操作注意事项：
4.1老化测试过程中，不可任意接入灯具，防止漏电击伤。
4.2测试结束后需保持淋雨房的整洁。
5.相关文件：无
6.相关表单：无
老化测试方法与测试1室测试方法一致，只需对应相应的控制开关和控制箱。
3.4 测试1室、2室，遵循先淋雨15分钟、再老化30分钟的原则，进行10个周期的循环测试。
3.5淋雨、老化同步测试
3.5.1测试3、4、5室
按下淋雨测试“停止”按钮后，将被测路灯安装在固定支架上，紧固安装螺丝，电源线接入电气控制盒内，合上3、4、5室老化控制开关，开始老化。

LED灯具的老化实验流程led灯具生产一般的电子产品是一样的,介绍一下吧:先把灯具的电路焊接好,我们叫灯板,把灯板上的LED和电子元件焊接和测试好,就可以装外壳,如果是户外使用的LED灯具,像LED水底灯,投光灯,护栏灯等等,还要灌防水胶或者封上防水胶,最后老化测试---清洁----包装---入库。

流程补充:元件检测-电路板插件-焊接-测试-装外壳-老化测试---清洁----包装---入库。

1．目的：为了LED在生产中的安全防护，并通过预防性措施，确保LED在生产过程中不会损坏。

2．适用范围：适用于所有LED灯具生产。

3．操作要求：3.1 生产线及作业台面3.1.1 生产LED的生产线及作业台面必须另外加装静电接地线,不得得使用市电地线并且静电接地线与市电地线电位差不超过5V或者阻抗不超过25Ω.作业台面必须铺有防静电胶板.3.1.2 插件3.1.2.1所有插件人员准备接触LED前,必须配带有接地良好的有线防静电手环,(包括拆除防静电包装和往防静电元件盒中放置LED 的过程).3.1.2.2 所有元件盒必须使用防静电元件盒.3.1.3 在PCB板上插装LED时,不得折弯LED引脚,正负极性不可插反.手指尽量不接触LED引脚.3.2 浸焊3.2.1 要保证锡炉有良好的接地线,操作人员须配戴防静电手套作业.3.2.2浸焊锡炉温度要控制在245℃±15℃,浸焊时间不得超过3秒;3.2.3 刚浸焊过的PCBA板要轻轻放在防静电板上自然冷却,未降到室温以前,不得扔摔及剧烈振动.3.2.4 喷洒助焊剂时,注意不可沾到部品面.3.2.5 将浸焊后已冷却的PCBA板放入防静电周转箱中,送切脚工序进行切脚.3.3 切脚(此条经试验后决定)3.3.1 要保证切脚机有良好的接地线和切刀锋利,操作人员须配戴防静电手套作业.3.3.2 切脚时必须等PCBA板冷却到室温时进行操作，严禁将刚浸过锡炉还处在高温的PCBA板送入切脚机切脚.3.3.3 切脚作业时,切脚高度要控制在2.0-2.5mm范围内,PCB板在轨道上的推进速度不得得大于10cm/秒.3.3.4.将切过脚的PCBA板装入防静电周转箱中,送补焊工序进行补焊.注: 另外一种情况就是将LED加工成型后再插件,这样做可保证LED的切脚安全,但同时也会给插件的操作带来一定的难度,比如正负极性的辨别没有长脚作业容易,手指拿取时也会增加一定的难度,以及PCB板在工位间传送时也容易脱离基板.3.4 补焊3.4.1 要保证进行作业的电烙铁有良好的接地线,操作人员配戴有线静电环作业.3.4.2装有LED的PCB板一般要求用35W以下的电烙铁,恒温烙铁的温度要控制在260℃±20℃范围内进行焊接作业.3.4.3 操作人员在进行补焊作业时,单焊点焊接时间不得超过3秒.3.4.4 补焊OK的PCBA板放入防静电周转箱中,送测试工序进行测试.3.5 测试3.5.1 要保证所有测试仪器都有良好的接地线,操作人员必须配戴有线静电手环进行作业.3.5.2 测试OK品装入防静电周转箱,送组装工序.不良品装入专用防静电箱中并做好标识,送维修工序进行维修.3.6 维修3.6.1 维修操作人员所使用维修台面、仪器仪表及电烙铁都要有良好的接地线，操作人员必须配戴有线静电手环作业。
