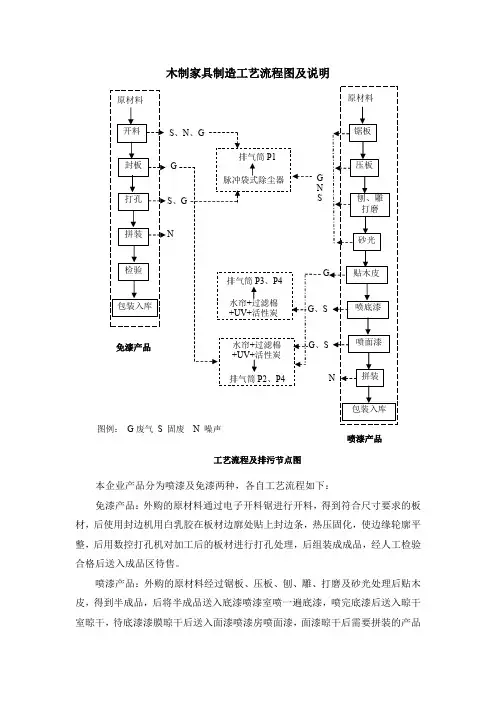

整体衣柜设计及工艺标准(7.25版)-w b定制衣柜设计及工艺标准一，定制衣柜初认识定制衣柜主要是以板件（标准板件大小2440*1220）根据客户需求所出的图纸经过开料、封边、排孔等步骤加工而成，其主要组成部分有顶板、底板、侧板、层板、活层、中侧板、中竖板，背板，脚线以及其他功能部件。

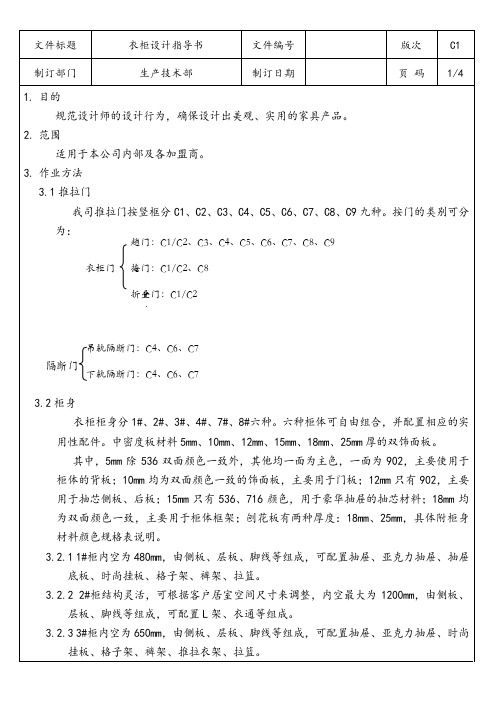

顶柜底柜二，定制衣柜设计规范1，设计思路：定制衣柜需满足客户对不同尺寸，不同风格的要求，设计定制衣柜时主要是宽度、高度可定制尺寸，深度方向定尺，从而实现衣柜定制化。
（1），宽度方向上定制设计方式：在已知产品尺寸后（即量尺后）需先对产品进行设计分区，有标准模块（固定宽度模块）和可变动模块（不定宽度模块）组成，从而实现宽度方向上的可定制。
（2），高度方向上定制设计方式：高度方向上主要由标准柜体和顶柜实现高度的可定制，其中标准柜体高度不可变（2100mm和2400mm），顶柜高度及宽度都可变（深度根据不同柜体类型可选择）。
2，设计中的人体工程学：衣柜作为经常使用的家具，需满足人体工程学，才能使客户拥有最完美的体验，故一般设计时将衣柜空间在高度方向上分为常用区（使用最舒服的位置，使用频率最高，也是视觉的中心点），次常用区（使用频率较高，可以不通过辅助物件直接使用），不常用区（使用频率低，不常使用，使用时需要辅助件）。
3，设计分区规范：在设计衣柜时必须对衣柜有合理的分区才能满足于生产，并且降低售后率。
（1），当柜体宽度大于2400mm时，需将柜体分成两个或两个以上独立柜（每个独立柜不宽于2400mm）利用柜体连接螺丝进行连接，原因：板材规格限制，标准板材规格2440mm*1220mm。
（2），单个设计空间没有中隔板时宽度不能大于1000mm（原因：产品强度限制），当单个设计空间宽度大于1000时，需增加中竖板（中竖板为竖向隔板，落在底板上，安装时需从柜体背部用自攻螺丝将背板和中竖板连接加固）；如果单个独立柜体大于1200mm时，需要设计中侧板（即板件落地，背部外延与侧板齐平，左右内进20开宽9深5槽位）（3），单个设计空间大于800时，必须设计至少一块固层，安装时需在背部用自攻螺丝将背板与固层连接加固，原因：单个设计空间较大时无固层加固容易导致层板变形，影响使用。
定制衣柜设计及工艺标准一，定制衣柜初认识定制衣柜主要是以板件（标准板件大小2440*1220）根据客户需求所出的图纸经过开料、封边、排孔等步骤加工而成，其主要组成部分有顶板、底板、侧板、层板、活层、中侧板、中竖板，背板，脚线以及其他功能部件。
顶柜底柜二，定制衣柜设计规范1，设计思路：定制衣柜需满足客户对不同尺寸，不同风格的要求，设计定制衣柜时主要是宽度、高度可定制尺寸，深度方向定尺，从而实现衣柜定制化。
（1），宽度方向上定制设计方式：在已知产品尺寸后（即量尺后）需先对产品进行设计分区，有标准模块（固定宽度模块）和可变动模块（不定宽度模块）组成，从而实现宽度方向上的可定制。
（2），高度方向上定制设计方式：高度方向上主要由标准柜体和顶柜实现高度的可定制，其中标准柜体高度不可变（2100mm和2400mm），顶柜高度及宽度都可变（深度根据不同柜体类型可选择）。
2，设计中的人体工程学：衣柜作为经常使用的家具，需满足人体工程学，才能使客户拥有最完美的体验，故一般设计时将衣柜空间在高度方向上分为常用区（使用最舒服的位置，使用频率最高，也是视觉的中心点），次常用区（使用频率较高，可以不通过辅助物件直接使用），不常用区（使用频率低，不常使用，使用时需要辅助件）。
3，设计分区规范：在设计衣柜时必须对衣柜有合理的分区才能满足于生产，并且降低售后率。
（1），当柜体宽度大于2400mm时，需将柜体分成两个或两个以上独立柜（每个独立柜不宽于2400mm）利用柜体连接螺丝进行连接，原因：板材规格限制，标准板材规格2440mm*1220mm。
（2），单个设计空间没有中隔板时宽度不能大于1000mm（原因：产品强度限制），当单个设计空间宽度大于1000时，需增加中竖板（中竖板为竖向隔板，落在底板上，安装时需从柜体背部用自攻螺丝将背板和中竖板连接加固）；如果单个独立柜体大于1200mm时，需要设计中侧板（即板件落地，背部外延与侧板齐平，左右内进20开宽9深5槽位）（3），单个设计空间大于800时，必须设计至少一块固层，安装时需在背部用自攻螺丝将背板与固层连接加固，原因：单个设计空间较大时无固层加固容易导致层板变形，影响使用。
定制衣柜设计及工艺标准一，定制衣柜初认识定制衣柜主要是以板件（标准板件大小2440*1220）根据客户需求所出的图纸经过开料、封边、排孔等步骤加工而成，其主要组成部分有顶板、底板、侧板、层板、活层、中侧板、中竖板，背板，脚线以及其他功能部件。
顶柜底柜二，定制衣柜设计规范1，设计思路：定制衣柜需满足客户对不同尺寸，不同风格的要求，设计定制衣柜时主要是宽度、高度可定制尺寸，深度方向定尺，从而实现衣柜定制化。
（1），宽度方向上定制设计方式：在已知产品尺寸后（即量尺后）需先对产品进行设计分区，有标准模块（固定宽度模块）和可变动模块（不定宽度模块）组成，从而实现宽度方向上的可定制。
（2），高度方向上定制设计方式：高度方向上主要由标准柜体和顶柜实现高度的可定制，其中标准柜体高度不可变（2100mm和2400mm），顶柜高度及宽度都可变（深度根据不同柜体类型可选择）。
2，设计中的人体工程学：衣柜作为经常使用的家具，需满足人体工程学，才能使客户拥有最完美的体验，故一般设计时将衣柜空间在高度方向上分为常用区（使用最舒服的位置，使用频率最高，也是视觉的中心点），次常用区（使用频率较高，可以不通过辅助物件直接使用），不常用区（使用频率低，不常使用，使用时需要辅助件）。
3，设计分区规范：在设计衣柜时必须对衣柜有合理的分区才能满足于生产，并且降低售后率。
（1），当柜体宽度大于2400mm时，需将柜体分成两个或两个以上独立柜（每个独立柜不宽于2400mm）利用柜体连接螺丝进行连接，原因：板材规格限制，标准板材规格2440mm*1220mm。
（2），单个设计空间没有中隔板时宽度不能大于1000mm（原因：产品强度限制），当单个设计空间宽度大于1000时，需增加中竖板（中竖板为竖向隔板，落在底板上，安装时需从柜体背部用自攻螺丝将背板和中竖板连接加固）；如果单个独立柜体大于1200mm时，需要设计中侧板（即板件落地，背部外延与侧板齐平，左右内进20开宽9深5槽位）（3），单个设计空间大于800时，必须设计至少一块固层，安装时需在背部用自攻螺丝将背板与固层连接加固，原因：单个设计空间较大时无固层加固容易导致层板变形，影响使用。

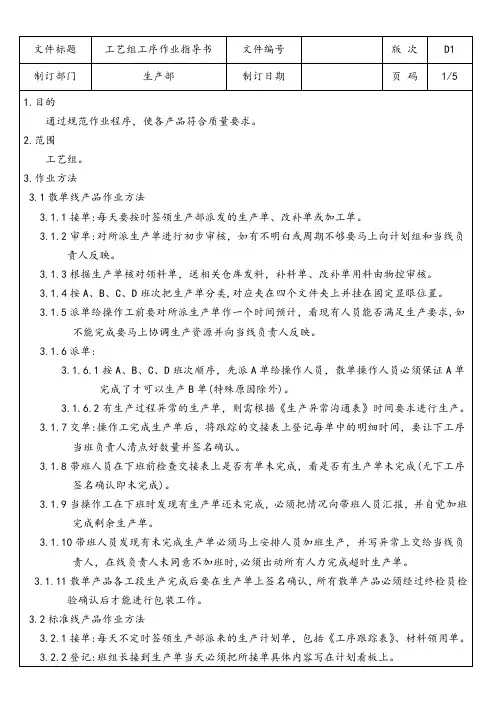

制订部门生产部制订日期页码1/5 1.目的通过规范作业程序，使各产品符合质量要求。
2.范围工艺组。
3.作业方法3.1散单线产品作业方法3.1.1接单:每天要按时签领生产部派发的生产单、改补单或加工单。
3.1.2审单:对所派生产单进行初步审核，如有不明白或周期不够要马上向计划组和当线负责人反映。
3.1.3根据生产单核对领料单，送相关仓库发料，补料单、改补单用料由物控审核。
3.1.4按A、B、C、D班次把生产单分类,对应夹在四个文件夹上并挂在固定显眼位置。
3.1.5派单给操作工前要对所派生产单作一个时间预计，看现有人员能否满足生产要求,如不能完成要马上协调生产资源并向当线负责人反映。
3.1.6派单:3.1.6.1按A、B、C、D班次顺序，先派A单给操作人员，散单操作人员必须保证A单完成了才可以生产B单(特殊原因除外)。
3.1.6.2有生产过程异常的生产单，则需根据《生产异常沟通表》时间要求进行生产。
3.1.7交单:操作工完成生产单后，将跟踪的交接表上登记每单中的明细时间，要让下工序当班负责人清点好数量并签名确认。
3.1.8带班人员在下班前检查交接表上是否有单未完成，看是否有生产单未完成(无下工序签名确认即未完成)。
3.1.9当操作工在下班时发现有生产单还未完成，必须把情况向带班人员汇报，并自觉加班完成剩余生产单。
3.1.10带班人员发现有未完成生产单必须马上安排人员加班生产，并写异常上交给当线负责人，在线负责人未同意不加班时,必须出动所有人力完成超时生产单。
3.1.11散单产品各工段生产完成后要在生产单上签名确认，所有散单产品必须经过终检员检验确认后才能进行包装工作。
3.2标准线产品作业方法3.2.1接单:每天不定时签领生产部派来的生产计划单，包括《工序跟踪表》、材料领用单。
3.2.2登记:班组长接到生产单当天必须把所接单具体内容写在计划看板上。
制订部门生产部制订日期页码2/5 3.2.3领料3.2.3.1带班人员根据生产单核对领料单，送仓库发料。

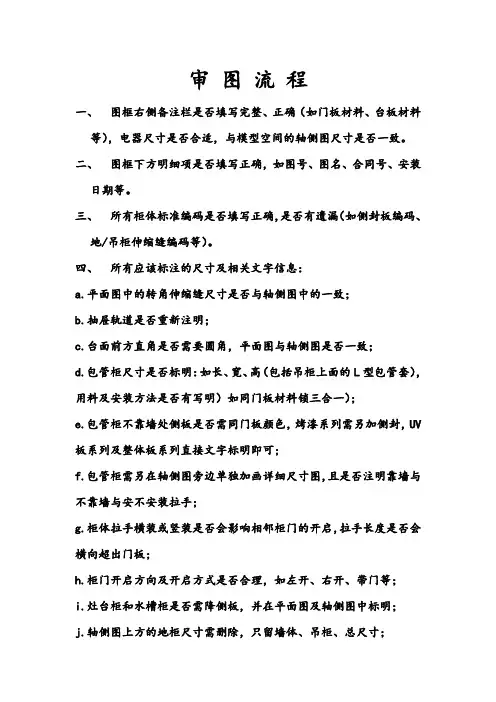

审图流程一、图框右侧备注栏是否填写完整、正确（如门板材料、台板材料等），电器尺寸是否合适，与模型空间的轴侧图尺寸是否一致。
二、图框下方明细项是否填写正确，如图号、图名、合同号、安装日期等。
三、所有柜体标准编码是否填写正确，是否有遗漏（如侧封板编码、地/吊柜伸缩缝编码等）。
四、所有应该标注的尺寸及相关文字信息：a.平面图中的转角伸缩缝尺寸是否与轴侧图中的一致；b.抽屉轨道是否重新注明；c.台面前方直角是否需要圆角，平面图与轴侧图是否一致；d.包管柜尺寸是否标明：如长、宽、高（包括吊柜上面的L型包管套），用料及安装方法是否有写明）如同门板材料锁三合一）；e.包管柜不靠墙处侧板是否需同门板颜色，烤漆系列需另加侧封，UV 板系列及整体板系列直接文字标明即可；f.包管柜需另在轴侧图旁边单独加画详细尺寸图，且是否注明靠墙与不靠墙与安不安装拉手；g.柜体拉手横装或竖装是否会影响相邻柜门的开启，拉手长度是否会横向超出门板；h.柜门开启方向及开启方式是否合理，如左开、右开、带门等；i.灶台柜和水槽柜是否需降侧板，并在平面图及轴侧图中标明；j.轴侧图上方的地柜尺寸需删除，只留墙体、吊柜、总尺寸；k.图纸消隐后所有标注的尺寸及相关文字信息是否有被挡住；五、非标柜和切角柜是否注明，改装尺寸需在平面图中另画一个平面改装图或切角图。
六、烟机注意事项：a.烟机中心是否与灶具及灶具下面柜体中心对齐；b.烟机口是否在吊顶之上，如在吊顶下则需做烟机吊柜走排烟管；c.烟机不锈钢包管套厚度是否影响烟机吊柜的安装；d.烟机是否会阻碍旁边吊柜开启；七、煤气表及气管注意事项：a.包表柜是否能包住气表；b.如气表安装在吊柜内并且由外墙接入厨房的需加做人造石包管套来走管至地柜；c.煤气报警器是否安装在合理位置，气表柜顶板是否要现场开孔；八、台板注意事项：a.台板尺寸是否与平面图中尺寸一致；b.包管柜位置是否放大3mm；c.角度是否正确？是否有画延长边？是否需再次复核？d.台板挡水和下扣设计是否合理；e.台板平面图中是否有粘贴台板截面图及加工工艺；f.台板圆角是否与平面图、轴侧图中一致；g.灶孔和水槽中心是否合理；。
精心整理

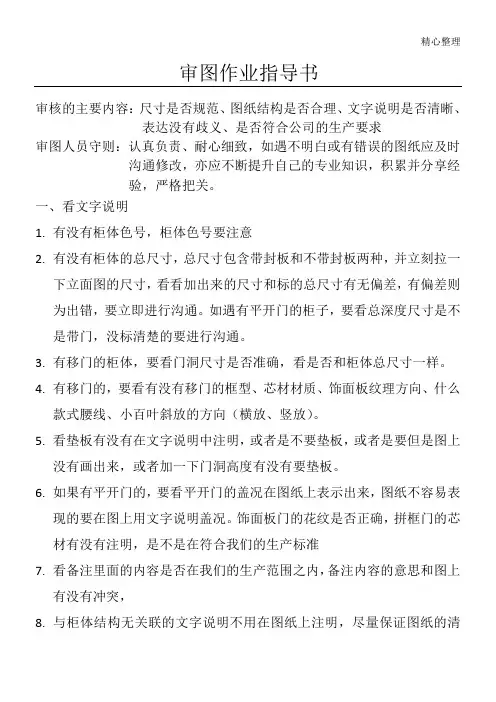

审图作业指导书
审核的主要内容：尺寸是否规范、图纸结构是否合理、文字说明是否清晰、
表达没有歧义、是否符合公司的生产要求
审图人员守则：认真负责、耐心细致，如遇不明白或有错误的图纸应及时
沟通修改，亦应不断提升自己的专业知识，积累并分享经
验，严格把关。
1. 2. 3.
4. 5. 6. 现的要在图上用文字说明盖况。
饰面板门的花纹是否正确，拼框门的芯材有没有注明，是不是在符合我们的生产标准
7. 看备注里面的内容是否在我们的生产范围之内，备注内容的意思和图上
有没有冲突，
8. 与柜体结构无关联的文字说明不用在图纸上注明，尽量保证图纸的清
精心整理
晰。
二、看平面图
1.有移门的柜子，看推拉镜、抽屉等配件能不能正常打开。
2.有平开门的柜子，要看抽屉有没有加加固板，加固板的厚度是否正确（全
盖加18、半盖加25、内嵌加36）
3.
4.
5.
6.
7.
8.
1.
2.
3.
图
1.平开门一般显示在立体效果图上面，拼框门必须要显示出拼框效果。
2.门板上必须要有拉手方向。
3.还有门板的尺寸是不是在我们的生产范围。
（考虑板材规格和门板使用
性）。
定制衣柜工艺审图指导
书
Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
审图作业指导书
审核的主要内容：尺寸是否规范、图纸结构是否合理、文
字说明是否清晰、表达没有歧义、是否
符合公司的生产要求
审图人员守则：认真负责、耐心细致，如遇不明白或有错
误的图纸应及时沟通修改，亦应不断提升
自己的专业知识，积累并分享经验，严格
把关。
一、看文字说明
1.有没有柜体色号，柜体色号要注意
2.有没有柜体的总尺寸，总尺寸包含带封板和不带封板两
种，并立刻拉一下立面图的尺寸，看看加出来的尺寸和标的总尺寸有无偏差，有偏差则为出错，要立即进行沟通。
如遇有平开门的柜子，要看总深度尺寸是不是带门，没标清楚的要进行沟通。
3.有移门的柜体，要看门洞尺寸是否准确，看是否和柜体
总尺寸一样。
4.有移门的，要看有没有移门的框型、芯材材质、饰面板
纹理方向、什么款式腰线、小百叶斜放的方向（横放、竖放）。
5.看垫板有没有在文字说明中注明，或者是不要垫板，或
者是要但是图上没有画出来，或者加一下门洞高度有没有要垫板。
6.如果有平开门的，要看平开门的盖况在图纸上表示出
来，图纸不容易表现的要在图上用文字说明盖况。
饰面板门的花纹是否正确，拼框门的芯材有没有注明，是不是在符合我们的生产标准
7.看备注里面的内容是否在我们的生产范围之内，备注内
容的意思和图上有没有冲突，
8.与柜体结构无关联的文字说明不用在图纸上注明，尽量
保证图纸的清晰。
二、看平面图
1.有移门的柜子，看推拉镜、抽屉等配件能不能正常打
开。
2.有平开门的柜子，要看抽屉有没有加加固板，加固板的
厚度是否正确（全盖加18、半盖加25、内嵌加36）
3.宽度方面：必须有柜体总宽度，各单元柜内空宽度及侧
板厚度、收口板、封板的分解尺寸；
4.高度方面：必须有柜的总高度、下柜的高度及顶柜的高
度；顶线的高度。
做梁切角柜需在立面图上显示梁切角的效果，文字注明切角尺寸。
5.立面图非18mm板需要标注或用文字注明其厚度；
6.有要求层板、抽屉等配件的具体安装高度，必须在立面
图中标注出相应尺寸;标注出夹在层板间内侧板的高度、内侧板左右内空尺寸。
7.柜体见光面是否加侧封板。
8.特殊台面的厚度是否标注。
三、看俯视图
1.要标有柜子的总宽度和总深度。
2.有柱子的要在俯视图上把尺寸标注清楚，
3.异性台面要标注台面尺寸，有R的要标注R大小。
四、看立体效果图
1.平开门一般显示在立体效果图上面，拼框门必须要显示
出拼框效果。
2.门板上必须要有拉手方向。
3.还有门板的尺寸是不是在我们的生产范围。
（考虑板材
规格和门板使用性）。
