《传热学》习题课(对流换热部分)

第一章1-3 宇宙飞船的外遮光罩是凸出于飞船船体之外的一个光学窗口，其表面的温度状态直接影响到飞船的光学遥感器。

船体表面各部分的表明温度与遮光罩的表面温度不同。

试分析，飞船在太空中飞行时与遮光罩表面发生热交换的对象可能有哪些？换热方式是什么？解：遮光罩与船体的导热遮光罩与宇宙空间的辐射换热1-4 热电偶常用来测量气流温度。

用热电偶来测量管道中高温气流的温度，管壁温度小于气流温度，分析热电偶节点的换热方式。

解：结点与气流间进行对流换热 与管壁辐射换热 与电偶臂导热1-6 一砖墙表面积为12m 2，厚度为260mm ，平均导热系数为1.5 W/(m ·K)。

设面向室内的表面温度为25℃，而外表面温度为－5℃，确定此砖墙向外散失的热量。

1-9 在一次测量空气横向流过单根圆管对的对流换热试验中，得到下列数据：管壁平均温度69℃，空气温度20℃，管子外径14mm ，加热段长80mm ，输入加热段的功率为8.5W 。

如果全部热量通过对流换热传给空气，此时的对流换热表面积传热系数为？1-17 有一台气体冷却器，气侧表面传热系数95 W/(m 2·K)，壁面厚2.5mm ，导热系数46.5 W/(m ·K)，水侧表面传热系数5800 W/(m 2·K)。

设传热壁可看作平壁，计算各个环节单位面积的热阻及从气到水的总传热系数。

为了强化这一传热过程，应从哪个环节着手。

1-24 对于穿过平壁的传热过程，分析下列情形下温度曲线的变化趋向：(1)0→λδ；(2)∞→1h ；(3) ∞→2h第二章2-1 用平底锅烧水，与水相接触的锅底温度为111℃，热流密度为42400W/m 2。

使用一段时间后，锅底结了一层平均厚度为3mm 的水垢。

假设此时与水相接触的水垢的表面温度及热流密度分别等于原来的值，计算水垢与金属锅底接触面的温度。

水垢的导热系数取为1 W/(m ·K)。

解： δλtq ∆= 2.238110342400111312=⨯⨯+=⋅+=-λδq t t ℃2-2 一冷藏室的墙由钢皮、矿渣棉及石棉板三层叠合构成，各层的厚度依次为0.794mm 、152mm 及9.5mm ，导热系数分别为45 W/(m ·K)、0.07 W/(m ·K)及0.1 W/(m ·K)。

对流部分思考题参考答案热动硕士1501 吕凯文1、简述对流换热问题的各种求解方法。

答：对流换热问题的求解方法有：（1）分析法，PDE ，B.L.PDE ，B.L.IDE 等；（2）实验法，相似理论，量纲分析；（3）比拟法，雷诺比拟，切尔顿－柯尔朋比拟，Plant Analogy, 卡门比拟；（4）数值法，差分法，有限元法等。

第二种答案：答：①数学解析法：理论求解或数值求解描述对流换热过程的微分方程组，得到精确解或相似解；②模拟实验法：根据相似理论，将描述对流换热过程的微分方程组通过数学、物理简化成准数方程的形式，然后根据实验确定准数方程的具体关系。

2、能量方程的五种表达形式；边界层微分方程的特点和前提条件。

答：能量方程的五种表达形式： ①总能形式的能量方程：W dxdydz q q q dxdydz D De s r +++∙-∇=*)(τρ ②热力学能形式的能量方程：ηφτρ+∙∇-++∙-∇=V P q q q D De s r ③焓形式的能量方程：i=e+P/ρηφττρ++++∙-∇=D DP q q q D Di s r ④定压比热形式的能量方程：ηφτβτρ++++∙-∇=D DP T q q q D DT C s r p P T)(1∂∂-=ρρβ体胀系数 ⑤定容比热形式的能量方程：ηφτρρ+∙∇∂∂-++∙-∇=V T P T q q q D DT C s r v)( 边界层微分方程的特点：前提条件：①流体为不可压缩的牛顿流体，稳定流动；②常物性，无内热源；③忽略由黏性摩擦而产生的耗散热。

3、相似原理理论求解对流换热问题的原理、步骤及应用。

答：原理：凡是相似的物理现象，其物理量的场一定可以用一个统一的无量纲的场来表示；凡是彼此相似的现象，描写该现象的同名特征数——准数对应相等。

步骤：①写出所写研究对象的微分方程组；②根据相似原理，利用置换的方法，找出相似准数；③将所研究的问题用准数方程的形式表示出来；④用物理实验的方法，找出准数函数的具体函数关系；⑤将函数关系推广应用。

第一章思考题1． 试用简练的语言说明导热、对流换热及辐射换热三种热传递方式之间的联系和区别。

答：导热和对流的区别在于：物体内部依靠微观粒子的热运动而产生的热量传递现象，称为导热；对流则是流体各部分之间发生宏观相对位移及冷热流体的相互掺混。

联系是：在发生对流换热的同时必然伴生有导热。

导热、对流这两种热量传递方式，只有在物质存在的条件下才能实现，而辐射可以在真空中传播，辐射换热时不仅有能量的转移还伴有能量形式的转换。

2． 以热流密度表示的傅立叶定律、牛顿冷却公式及斯忒藩－玻耳兹曼定律是应当熟记的传热学公式。

试写出这三个公式并说明其中每一个符号及其意义。

答：① 傅立叶定律：dx dt q λ-=，其中，q －热流密度；λ－导热系数；dx dt－沿x 方向的温度变化率，“－”表示热量传递的方向是沿着温度降低的方向。

② 牛顿冷却公式：)(f w t t h q -=，其中，q －热流密度；h －表面传热系数；w t －固体表面温度；f t －流体的温度。

③ 斯忒藩－玻耳兹曼定律：4T q σ=，其中，q －热流密度；σ－斯忒藩－玻耳兹曼常数；T －辐射物体的热力学温度。

3． 导热系数、表面传热系数及传热系数的单位各是什么？哪些是物性参数，哪些与过程有关？答：① 导热系数的单位是：W/(m.K)；② 表面传热系数的单位是：W/(m 2.K)；③ 传热系数的单位是：W/(m 2.K)。

这三个参数中，只有导热系数是物性参数，其它均与过程有关。

4． 当热量从壁面一侧的流体穿过壁面传给另一侧的流体时，冷、热流体之间的换热量可以通过其中任何一个环节来计算（过程是稳态的），但本章中又引入了传热方程式，并说它是“换热器热工计算的基本公式”。

试分析引入传热方程式的工程实用意义。

答：因为在许多工业换热设备中，进行热量交换的冷、热流体也常处于固体壁面的两侧，是工程技术中经常遇到的一种典型热量传递过程。

5． 用铝制的水壶烧开水时，尽管炉火很旺，但水壶仍然安然无恙。

传热学习题集第一章思考题1． 试用简练的语言说明导热、对流换热及辐射换热三种热传递方式之间的联系和区别。

答：导热和对流的区别在于：物体内部依靠微观粒子的热运动而产生的热量传递现象，称为导热；对流则是流体各部分之间发生宏观相对位移及冷热流体的相互掺混。

联系是：在发生对流换热的同时必然伴生有导热。

导热、对流这两种热量传递方式，只有在物质存在的条件下才能实现，而辐射可以在真空中传播，辐射换热时不仅有能 量的转移还伴有能量形式的转换。

2． 以热流密度表示的傅立叶定律、牛顿冷却公式及斯忒藩－玻耳兹曼定律是应当熟记的传热学公式。

试写出这三个公式并说明其中每一个符号及其意义。

答：① 傅立叶定律：，其中，－热流密度；－导热系数；－沿x方向的温度变化率，“－”表示热量传递的方向是沿着温度降低的方向。

② 牛顿冷却公式：，其中，－热流密度；－表面传热系数；－固体表面温度；－流体的温度。

③ 斯忒藩－玻耳兹曼定律：，其中，－热流密度；－斯忒藩－玻耳兹曼常数；－辐射物体的热力学温度。

3． 导热系数、表面传热系数及传热系数的单位各是什么？哪些是物性参数，哪些与过程有关？答：① 导热系数的单位是：W/(m.K)；② 表面传热系数的单位是：W/(m 2.K)；③ 传热系数的单位是：W/(m 2.K)。

这三个参数中，只有导热系数是物性参数，其它均与过程有关。

4． 当热量从壁面一侧的流体穿过壁面传给另一侧的流体时，冷、热流体之间的换热量可以通过其中任何一个环节来计算（过程是稳态的），但本章中又引入了传热方程式，并说它是“换热器热工计算的基本公式”。

试分析引入传热方程式的工程实用意义。

答：因为在许多工业换热设备中，进行热量交换的冷、热流体也常处于固体壁面的两侧，是工程技术中经常遇到的一种典型热量传递过程。

5． 用铝制的水壶烧开水时，尽管炉火很旺，但水壶仍然安然无恙。

而一旦壶内的水烧干后，水壶很快就烧坏。

试从传热学的观点分析这一现象。

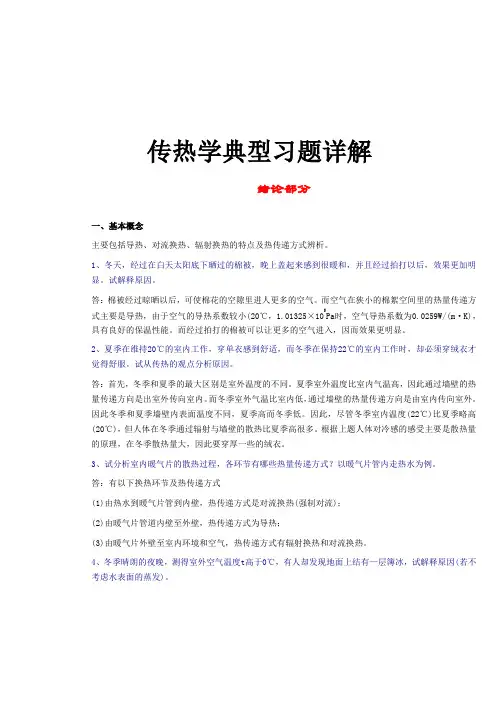

传热学典型习题详解绪论部分一、基本概念主要包括导热、对流换热、辐射换热的特点及热传递方式辨析。

1、冬天，经过在白天太阳底下晒过的棉被，晚上盖起来感到很暖和，并且经过拍打以后，效果更加明显。

试解释原因。

答：棉被经过晾晒以后，可使棉花的空隙里进人更多的空气。

而空气在狭小的棉絮空间里的热量传递方式主要是导热，由于空气的导热系数较小(20℃，1.01325×105Pa时，空气导热系数为0.0259W/(m·K)，具有良好的保温性能。

而经过拍打的棉被可以让更多的空气进入，因而效果更明显。

2、夏季在维持20℃的室内工作，穿单衣感到舒适，而冬季在保持22℃的室内工作时，却必须穿绒衣才觉得舒服。

试从传热的观点分析原因。

答：首先，冬季和夏季的最大区别是室外温度的不同。

夏季室外温度比室内气温高，因此通过墙壁的热量传递方向是出室外传向室内。

而冬季室外气温比室内低，通过墙壁的热量传递方向是由室内传向室外。

因此冬季和夏季墙壁内表面温度不同，夏季高而冬季低。

因此，尽管冬季室内温度(22℃)比夏季略高(20℃)，但人体在冬季通过辐射与墙壁的散热比夏季高很多。

根据上题人体对冷感的感受主要是散热量的原理，在冬季散热量大，因此要穿厚一些的绒衣。

3、试分析室内暖气片的散热过程，各环节有哪些热量传递方式？以暖气片管内走热水为例。

答：有以下换热环节及热传递方式(1)由热水到暖气片管到内壁，热传递方式是对流换热(强制对流)；(2)由暖气片管道内壁至外壁，热传递方式为导热；(3)由暖气片外壁至室内环境和空气，热传递方式有辐射换热和对流换热。

4、冬季晴朗的夜晚，测得室外空气温度t高于0℃，有人却发现地面上结有—层簿冰，试解释原因(若不考虑水表面的蒸发)。

解：如图所示。

假定地面温度为了Te ，太空温度为Tsky，设过程已达稳态，空气与地面的表面传热系数为h，地球表面近似看成温度为Tc 的黑体，太空可看成温度为Tsky的黑体。

第三章思考题1. 试说明集总参数法的物理概念及数学处理的特点答：当内外热阻之比趋于零时，影响换热的主要环节是在边界上的换热能力。

而内部由于热阻很小而温度趋于均匀，以至于不需要关心温度在空间的分布，温度只是时间的函数， 数学描述上由偏微分方程转化为常微分方程、大大降低了求解难度。

2. 在用热电偶测定气流的非稳态温度场时,怎么才能改善热电偶的温度响应特性?答：要改善热电偶的温度响应特性，即最大限度降低热电偶的时间常数,形状上要降低体面比，要选择热容小的材料，要强化热电偶表面的对流换热。

3. 试说明”无限大平板”物理概念,并举出一二个可以按无限大平板处理的非稳态导热问题 答；所谓“无限大”平板，是指其长宽尺度远大于其厚度，从边缘交换的热量可以忽略 不计，当平板两侧换热均匀时，热量只垂直于板面方向流动。

如薄板两侧均匀加热或冷却、 炉墙或冷库的保温层导热等情况可以按无限大平板处理。

4. 什么叫非稳态导热的正规状态或充分发展阶段?这一阶段在物理过程及数学处理上都有些什么特点?答：非稳态导热过程进行到一定程度,初始温度分布的影响就会消失，虽然各点温度仍 随时间变化,但过余温度的比值已与时间无关，只是几何位置()和边界条件(Bi 数) 的函数，亦即无量纲温度分布不变，这一阶段称为正规状况阶段或充分发展阶段。

这一阶段的数学处理十分便利，温度分布计算只需取无穷级数的首项进行计算。

5. 有人认为,当非稳态导热过程经历时间很长时,采用图3-7记算所得的结果是错误的.理由是： 这个图表明,物体中各点的过余温度的比值与几何位置及Bi 有关,而与时间无关.但当时间趋于无限大时,物体中各点的温度应趋近流体温度,所以两者是有矛盾的。

你是否同意这种看法,说明你的理由。

答：我不同意这种看法，因为随着时间的推移，虽然物体中各点过余温度的比值不变 但各点温度的绝对值在无限接近。

这与物体中各点温度趋近流体温度的事实并不矛盾。

6. 试说明Bi 数的物理意义。

注册公用设备工程师执业资格考试基础课辅导传热学讲授：许淑惠教授北京建筑大学1对流换热部分2¾确定h的3 种基本方法1、分析法（理论分析方法）(1) 微分方程分析解(2) 积分方程分析解2、类比法（雷诺类比）（半经验方法）（经验方法）3、试验法（经验方法45一、影响对流换热的一般因素1）流动的起因和流动状态2）流体的热物理性质3）流体的相变4）换热表面几何因素(),,,,,,,,W f p h f u t t c l λραμ=¾流动边界层的几个重要特性：1)边界层很薄，其厚度与壁的定型尺寸相比是极小的；2)在边界层内存在较大的速度梯度；3)边界层流态分为层流与紊流，紊流边界层紧靠壁面处将是层流，称层流底层；4)流场可划分为主流区和边界层区，只有在边界层内才显示流体粘性的影响。

819•速度场相似：对应速度成比例，为速度场相似倍数•稳态温度场相似：空间对应点上过余温度成比例，为温度场相似倍数第六节相似理论基础一、几何相似二、物理现象相似6－1 基本概念1)几何相似：存在为几何相似倍数l C 物理量相似：Cu C θ20（1）为温度场相似倍数；（2）为时间相似倍数。

C θC τ表示物理量相似。

,,,,,l u C C C C C C τθλν•非稳态温度场相似：空间对应点上过余温度成比例：因此当等物理量相似是物理现象相似的前提条件。

•物理相似（物理现象相似）影响物理现象的所有物理量场分别相似的综合，就构成了物理现象相似。

注意三点：（1）必须是同类现象才能谈相似；（2）物理量场的相似倍数间有特定的制约关系，体现这种制约关系，是相似原理的核心；（3）注意物理量的时间性和空间性。

216-2 相似原理•相似原理的三点表述：A.相似性质；B.相似准则间的关系；C.判断相似的条件。

一、相似性质相似性质：彼此相似的现象，它们的同名相似准则必定相等。

=Nu Nu'''=Re'Re''Pr'=Pr'''=''Gr Gr2627二、相似准则间的关系(Re,Pr,)Nu f Gr =(Re,Pr)Nu f =(Re)Nu f =(,Pr)Nu f Gr =4. 自然对流换热，其准则关联式：1、无相变受迫稳态对流换热，且当自然对流不可忽略时，准则关联式：2、无相变受迫稳态对流换热，若自然对流可以忽略不计时，准则关联式：3、对于空气，Pr 可以作为常数，无相变受迫稳态对流换热，准则关联式：Re nNu C =()Pr n Nu C Gr =Re Pr n m Nu C =三、判断相似的条件•判断现象是否相似的条件，满足：A.凡同类现象；B.单值性条件相似；C.同名的相似准则相等。
